角接触轴承安装方法

合集下载

角接触球轴承安装方法

角接触球轴承安装方法

角接触球轴承安装方法

角接触球轴承安装方法包括以下步骤:

1. 准备工作:清洁工作区域,将所需工具和设备准备齐全,包括手套、扳手、锤子等。

2. 检查轴承:检查角接触球轴承是否完好无损,无明显的磨损或损坏,确认轴承尺寸和型号与使用要求一致。

3. 准备轴承座:清洁轴承座,并确保座面平整、清洁无油脂或杂物。如果有任何损坏或磨损,需要修复或更换座面。

4. 安装轴承:将润滑脂均匀地涂抹在轴承内环和滚动体上,然后放入轴承座中。确保轴承正确对准,并用适当的工具轻轻敲击轴承外环,使其与座面充分接触。

5. 检查座面:使用合适的工具检查轴承座的座面压力是否均匀,确保座面与轴承外环完全接触。

6. 固定轴承:根据具体要求,使用螺栓或其他固定装置将轴承固定在座位上。确保固定件紧固到适当的扭矩,并防止轴承在运行过程中移动或松动。

7. 润滑系统:根据轴承的要求和使用环境,配置合适的润滑系统,确保轴承在

运行过程中得到足够的润滑。

8. 测试和调整:在安装完成后,进行测试和调整,确保轴承安装正确,运转平稳,无异常声音或震动。

以上是角接触球轴承的安装方法的基本步骤,具体操作要根据实际情况和厂商提供的指南进行。

角接触球轴承的安装方法

角接触球轴承的安装方法

角接触球轴承的安装

角接触球轴承的安装比深沟球轴承复杂,多为成对安装,并需采用预加载荷。安装得好,可使主机的工作精度、轴承寿命大大提高;否则,不仅精度达不到要求,寿命也会受到影响。

1.安装形式

角接触球轴承的安装形式,有背对背、面对面和串联排列三种。背对背(两轴承的宽端面相对)安装时,轴承的接触角线沿回转轴线方向扩散,可增加其径向和轴向的支承角度刚性,抗变形能力最大;面对面(两轴承的窄端面相对)安装时,轴承的接触角线朝回转轴线方向收敛,其地承角度刚性较小。由于轴承的内圈伸出外圈,当两轴承的外圈压紧到一起时,外圈的原始间隙消除,可以增加轴承的预加载荷;串联排列(两轴承的宽端面在一个方向)安装时,轴承的接触角线同向且平行,可使两轴承分担同一方向的工作载荷。但使用这种安装形式时,为了保证安装的轴向稳定性,两对串联排列的轴承必须在轴的两端对置安装。2.预加载荷的获得

预加载荷可通过修磨轴承中一个套圈的端面,或用两个不同厚度的隔圈放在一对轴承的内、外圈之间,把轴承夹紧在一起,使钢球与滚道紧密接触而得到。

预加载荷的大小对轴承使用寿命影响很大,据有关资料介绍,当轴承装配有0。012mm 过盈量时,使用寿命降低38%,有0。016mm过盈量时,使用寿命降低50%;当轴承装配有0。004mm间隙时,使用寿命显著下降,有0。008mm间隙时,使用寿命下降70%。因此,对预加载荷的大小进行合理选择,十分重要。一般高转速宜选用小的预加载荷,低转速宜选用大的预加载荷。同时,预加载荷应稍大于或等于轴向工作载荷。

预加载荷的计算

角接触球轴承的安装方法

角接触球轴承的安装方法

角接触球轴承的安装方法

角接触球轴承的安装比深沟球轴承复杂,多为成对安装,并需采用预加载荷。安装得好,可使主机的工作精度、轴承寿命大大提高;否则,不仅精度达不到要求,寿命也会受

到影响。

角接触球轴承的安装形式,有背对背、面对面和串联排列三种。背对背(两轴承的宽

端面相对)安装时,轴承的接触角线沿回转轴线方向扩散,可增加其径向和轴向的支承角

度刚性,抗变形能力最大;面对面(两轴承的窄端面相对)安装时,轴承的接触角线朝回

转轴线方向收敛,其地承角度刚性较小。由于轴承的内圈伸出外圈,当两轴承的外圈压紧

到一起时,外圈的原始间隙消除,可以增加轴承的预加载荷;串联排列(两轴承的宽端面

在一个方向)安装时,轴承的接触角线同向且平行,可使两轴承分担同一方向的工作载荷。但使用这种安装形式时,为了保证安装的轴向稳定性,两对串联排列的轴承必须在轴的两

端对置安装。

预加载荷的赢得

预加载荷可通过修磨轴承中一个套圈的端面,或用两个不同厚度的隔圈放在一对轴承

的内、外圈之间,把轴承夹紧在一起,使钢球与滚道紧密接触而得到。

预加载荷的大小对轴承使用寿命影响非常大,据有关资料了解,当轴承加装存有

0.012mm过盈量时,使用寿命减少38%,存有0.016mm过盈量时,使用寿命减少50%;当轴承加装存有0.004mm间隙时,使用寿命显出着上升,存有0.008mm间隙时,使用寿命上升70%。因此,对预加载荷的大小展开合理挑选,十分关键。通常高转速宜采用大的预加载荷,高输出功率宜采用小的预加载荷。同时,预加载荷应当稍大于或等于轴向工作载荷。

详解角接触球轴承正装和反装的区别及示意图

详解角接触球轴承正装和反装的区别及示意图

详解角接触球轴承正装和反装的区别及示意图

角接触球轴承被广泛应用于各种机床轴承,角接触球轴承安装方法主要有三种,分别为面对面安装、背对背安装以及串联安装,很多人也用正装和反装来形容安装方法的不同,下面就由小编为您详细介绍一下角接触球轴承正装和反装的区别。

一、角接触球轴承正装

角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。角接触球轴承的外圈,一边厚,一边薄。厚的一边称之为“背”,薄的一边称之为“面”。正装是指面对面安装,外圈窄端面相对,当两角接触球轴承的压力中心距离小于两个轴承中点跨距时,称为正装。该方式的轴系,结构简单,装拆、调整方便,但是,轴的受热伸长会减小轴承的轴向游隙,甚至会卡死。

二、角接触球轴承反装

反装是指背对背安装,窄的边在外,宽边在内,另一个宽边在内,窄边在外。背靠背安装承受的荷载和承载力矩,轴向定位好。反装就是外圈宽端面相对,当两角接触球轴承的压力中心距离大于两个轴承中点的跨距时,称为反装。显然,轴的热膨胀会增大轴承的轴向游隙,另外,反装的结构较复杂,装拆、调整不便。

三、角接触球轴承正装反装区别

1、当传动零件悬臂安装时,反装的轴系刚度比正装的轴系高,这是因为反装的轴承压力中心距离较大,使轴承的反力、变形及轴的弯矩和变形均小于正装。

2、当传动零件介于两轴承中间时,正装使轴承压力中心距离减小而有助于提高轴的刚度,反装则相反。

3、背对背(两轴承的宽端面相对)安装时,轴承的接触角线沿回转轴线方向扩散,可增加其径向和轴向的支承角度刚性,抗变形能力。

角接触轴承安装方法

角接触轴承安装方法

角接触轴承安装方法(总8页)

--本页仅作为文档封面,使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小--

?

FAG NSK NTN KOYO NACHI IJK

单列角接触球轴承双列角接触球轴承

FAG精密主轴轴承系列NSK精密轴承系列

QJ:四点接触球轴承推力角接触球轴承

角接触球轴承,可同时承受径向负荷和轴向负荷,也可以承受纯轴向负荷,极限转速较高。该轴

承承受轴向负荷的能力由接触角决定,接触角大,承受轴向负荷的能力高。接触角α的定义为,径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。

单列角接触球轴承有以下几种结构形式:

(1)分离型角接触球轴承

这种轴承的代号为S70000,其外圈滚道边没有锁口,可以与内圈、保持架、纲球组件分离,因而可以分别安装。这类多为内径小于10mm的微型轴承,用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。

(2)非分离型角接触球轴承

这类轴承的套圈沟道有锁口,所以两套圈不能分离。按接触角分为三种:

①接触角α=40°,适用于承受较大的轴向载荷;

②接触角α=25°,多用于精密主轴轴承;

③接触角α=15°,多用于较大尺寸精密轴承。

(3)成对配置的角接触球轴承

成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合,也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求,选配组合成对,提供给用户使用。当轴承安装在机器上紧固后,完全消除了轴承中的游隙,并使套圈和纲球处于预紧状态,因而提高了组合轴承的钢性。

角接触轴承的正确安装方法

角接触轴承的正确安装方法

角接触轴承的正确安装方法

引言

角接触轴承是一种常见的机械元件,用于支撑旋转轴或轴承壳。它们通常用于高速和高负荷应用中,因为它们具有较高的刚度和负载能力。正确安装角接触轴承对于确保其正常运行和延长使用寿命至关重要。本文将详细介绍角接触轴承的正确安装方法。

步骤一:准备工作

在开始安装之前,必须确保所有所需的工具和设备已准备齐全。这些工具包括定位器、润滑剂、油封、螺母等。此外,还需要清洁剂和干净的布料来清洁安装表面。

步骤二:检查零件

在进行安装之前,应仔细检查所有零件以确保其完整性和适当性。检查轴承是否有损坏或异物,并检查密封件是否完好无损。

步骤三:清洁表面

在安装过程中,应确保所有表面都是干净和光滑的。使用适当的清洁剂和干净的布料清洁轴承座和轴颈表面。确保没有灰尘、油脂或其他杂质。

步骤四:润滑轴承

在安装角接触轴承之前,应对其进行适当的润滑。使用适用于特定应用的合适润滑剂,并确保在正确的位置上施加足够的润滑剂。

步骤五:安装角接触轴承

1.将轴承放置在干净的工作台上,以避免损坏。

2.使用定位器将轴承定位在正确的位置上。确保定位器与外圈和内圈之间有适

当的间隙。

3.将轴承缓慢地推入座孔中,直到其底部与座孔齐平。确保轴承与座孔完全接

触,并且没有偏移或倾斜。

4.使用合适工具(如套筒或压板)将轴承均匀地推入座孔中,直到其外圈与座

孔齐平。确保不要过度推入,以避免损坏。

步骤六:安装密封件和油封

1.检查密封件和油封是否完好无损。如果有任何损坏或变形,应更换它们。

2.将密封件和油封安装到轴承座上。确保它们与座孔完全接触,并且没有偏移

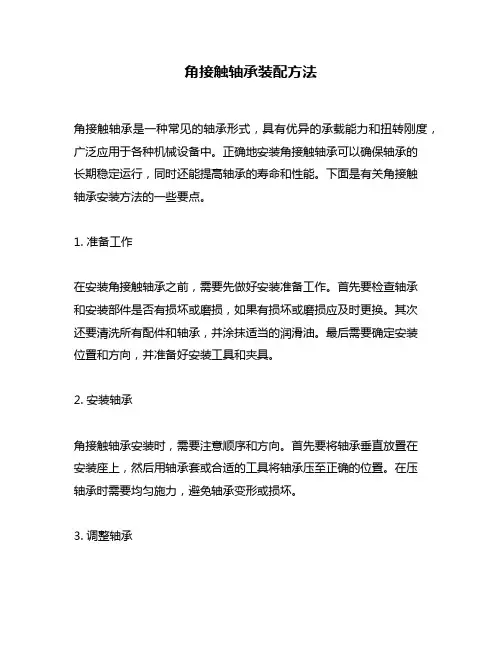

角接触轴承装配方法

角接触轴承装配方法

角接触轴承装配方法

角接触轴承是一种常见的轴承形式,具有优异的承载能力和扭转刚度,广泛应用于各种机械设备中。正确地安装角接触轴承可以确保轴承的

长期稳定运行,同时还能提高轴承的寿命和性能。下面是有关角接触

轴承安装方法的一些要点。

1. 准备工作

在安装角接触轴承之前,需要先做好安装准备工作。首先要检查轴承

和安装部件是否有损坏或磨损,如果有损坏或磨损应及时更换。其次

还要清洗所有配件和轴承,并涂抹适当的润滑油。最后需要确定安装

位置和方向,并准备好安装工具和夹具。

2. 安装轴承

角接触轴承安装时,需要注意顺序和方向。首先要将轴承垂直放置在

安装座上,然后用轴承套或合适的工具将轴承压至正确的位置。在压

轴承时需要均匀施力,避免轴承变形或损坏。

3. 调整轴承

在安装完轴承后,需要对轴承进行调整。首先要检查轴承的旋转是否正常,如果发现异常需要调整轴承位置或重新安装。其次需要对轴承和安装部件进行调整,使其达到最佳的工作状态和性能。

4. 检查和测试

完成角接触轴承的安装后,需要进行严格的检查和测试。首先要检查轴承是否有松动或振动现象,如果有需要重新安装。其次需要进行转动试验和负荷试验,检验轴承的稳定性和承载能力。

以上就是角接触轴承装配的一些基本方法和要点。正确地安装角接触轴承可以确保轴承的正常运行和寿命,同时提高机械设备的稳定性和性能。为了保证安装的可靠性和安全性,建议在安装角接触轴承时遵循正规的安装规范,并使用适当的工具和设备。

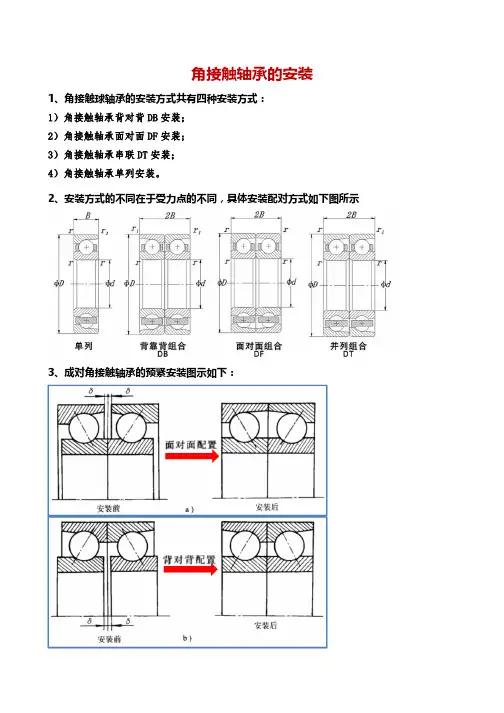

角接触轴承的安装

角接触轴承的安装

角接触轴承的安装

1、角接触球轴承的安装方式共有四种安装方式:

1)角接触轴承背对背DB安装;

2)角接触轴承面对面DF安装;

3)角接触轴承串联DT安装;

4)角接触轴承单列安装。

2、安装方式的不同在于受力点的不同,具体安装配对方式如下图所示

3、成对角接触轴承的预紧安装图示如下:

4、从上述图示可以得出以下结论:

1、背对背DB安装时,载荷作用中心处于轴承中心线之外;力作用点跨距较大,故悬臂端刚性较大,当轴受热伸长时,轴承游隙增大,轴承不会卡死破坏;

2、面对面DF安装时,载荷作用中心处于轴承中心线之内;结构简单、拆装方便,当轴受热伸长时,轴承游隙减小,容易造成轴承卡死,因此要特别注意轴承游隙的调整;

3、串联DT安装的,这时载荷作用中心处于轴承中心线同一侧;它适合轴向载荷大,需多个轴承联合承担的情况;

4、单列安装时,只是承受的轴向载荷较小。

角接触轴承安装方法

角接触轴承安装方法

角接触轴承安装方法

角接触轴承是一种常见的机械配件,它能够承受来自多个方向的载荷。

在安装角接触轴承之前,首先需要检查轴承及其配件是否完好无损。检查的内容包括轴承表面是否有擦伤、损伤或腐蚀,以及配件是否符合要求。如果有任何问题,应该及时更换。

安装角接触轴承时,需要遵循以下步骤:

1. 清洁:确保工作区域干净整洁,并使用合适的清洁剂清洁轴承和配件表面。确保清洁过程中使用的工具是干净的,以避免污染轴承。

2. 润滑:在安装角接触轴承之前,应该在轴承和配件表面涂上适当的润滑剂。润滑剂的选择应根据工作环境和负载条件来确定。

3. 定位:将角接触轴承和配件正确地放置在轴上,并确保它们能够与其他部件正确地配合。

4. 安装:用手或适当的工具轻轻地推动轴承,使其沿轴线推进。确保轴承在安装过程中始终保持水平和平行。在安装角接触轴承时,应注意不要用过量的力量。

5. 对中:使用专门的工具或测量仪器,确保轴承已经正确地安装在轴上,并且与其他部件保持正确的轴向和径向对中。

6. 固定:根据需要,使用合适的固定装置(如螺母、锁紧螺钉等)将角接触轴承固定在轴上。在紧固过程中,要注意不要过紧或过松。

7. 检查:安装完成后,应该进行最终的检查,确保轴承已经正确地安装在轴上,并且可以自由旋转而不受阻碍。

需要注意的是,在安装角接触轴承时要避免使用锤击或冲击方式。这样做可能会导致轴承损坏或使其失去其工作性能。

以上是角接触轴承安装的一般步骤。在实际操作中,应根据具体情况和设备要求进行调整和适应。同时,也应遵循制造商提供的详细安装指南。

角接触球轴承安装方法

角接触球轴承安装方法

角接触球轴承安装方法

1.选择适当的工具和设备

在安装角接触球轴承之前,首先要准备好一些必要的工具和设备,如

轴承安装工具、清洁剂、润滑剂等。同时,还需要确保工作区域干净整洁,并配备安全防护设备,如手套、护目镜等。

2.清洁工作

在安装角接触球轴承之前,需要对轴承座及相关部件进行清洗工作。

使用清洁剂,配合软毛刷或洗涤布对轴承座及配件进行彻底清洁,确保其

表面无油污、尘埃或异物。

3.核对安装尺寸

在安装角接触球轴承之前,要核对轴承座的安装尺寸是否与轴承尺寸

相匹配。必要的时候,可以使用测量工具(如卡尺、万能表等)对轴承座

及轴承进行测量,以确保其精度和质量。

4.安装轴承

将角接触球轴承放在轴承座孔中,并用轴承安装工具轻轻敲打,使其

完全贴合于座孔内,并注意保持垂直。

5.检查垂直度

安装好轴承后,应检查轴与轴承的垂直度。可使用测量工具(如水平仪)沿轴心轴面方向测量轴与轴承的垂直度,以保证轴承的安装精度。

6.安装密封圈和轴承盖

根据需要,可以在角接触球轴承周围安装密封圈,以避免灰尘、水分等进入轴承内部。另外,在轴承外盖处还需安装轴承盖,以确保轴承的正常工作。

7.润滑轴承

将适量润滑脂均匀涂抹在角接触球轴承的滚道与滚珠上,并确保润滑脂能够均匀覆盖轴承内部。同时,要选择适当的润滑脂型号和品牌,以满足工作环境和轴承所需的润滑要求。

8.检查安装质量

在安装角接触球轴承后,应检查轴承是否安装正确和质量是否符合要求。可以手动旋转轴承,观察轴承是否滑动顺畅,并听取轴承是否有异常声音。另外,还可以使用震动测量仪等设备对轴承进行振动检测,以评估轴承安装是否合格。

角接触球轴承安装步骤

角接触球轴承安装步骤

角接触球轴承安装步骤

1.准备工作:

在安装角接触球轴承之前,首先需要进行准备工作。首先,确保机械

设备的安装底座平整、干净,并清除底座上的灰尘、杂物等。然后检查角

接触球轴承是否完好无损,如有损坏应及时更换。最后,准备好所需的工具、润滑剂、以及安装所需的其他配件。

2.安装底座:

根据设计图纸的要求,按照规定的位置将底座安装在设备上。使用水

平仪等工具检查底座是否水平,必要时进行调整,确保底座的平整度满足

轴承安装的要求。

3.安装轴承:

将角接触球轴承放置在安装座上,并确保轴承的内外圈与安装座的配

合面一致。通过旋转轴承,检查其是否灵活自如,无卡住或其他异常现象。如果检测到问题,应及时检查并消除,确保轴承的正常运行。

4.安装安装环:

在安装座的外侧环缘上涂抹适量的润滑剂,并将安装环放置在轴承外

圈上。确保安装环与轴承外圈的配合面充分润滑,使其能够顺利旋转。

5.固定轴承:

使用配套的螺栓将轴承与安装座固定在一起。根据设计图纸的要求,

选择正确的螺栓规格,并按照正确的顺序和力度进行拧紧。拧紧过程中要

防止产生过大的扭矩,避免损坏轴承或其它配套部件。

6.检查轴承安装:

在安装完轴承后,要再次检查轴承的位置和固定状况。通过摇动或旋转轴承,检查其是否固定牢固、位置正确。如发现轴承存在偏差或松动等问题,应及时调整修正,确保轴承安装准确无误。

7.维护保养:

在安装角接触球轴承后,要根据使用环境和工作要求,定期对轴承进行维护保养。包括润滑轴承、清洁轴承和检查轴承磨损等工作。合理的维护保养措施能够延长轴承的使用寿命,提高设备的工作效率。

角接触轴承安装方法

角接触轴承安装方法

角接触球轴承,可同时承受径向负荷和轴向负荷,也可以承受纯轴向负荷,极限转速较高。该

承承受轴向负荷的能力由接触角决定,接触角大,承受轴向负荷的能力高。接触角α的定义为,径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。

单列角接触球轴承有以下几种结构形式:

(1)分离型角接触球轴承

这种轴承的代号为S70000,其外圈滚道边没有锁口,可以与内圈、保持架、纲球组件分离,因

而可以分别安装。这类多为内径小于10mm的微型轴承,用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。

(2)非分离型角接触球轴承

这类轴承的套圈沟道有锁口,所以两套圈不能分离。按接触角分为三种:

①接触角α=40°,适用于承受较大的轴向载荷;

②接触角α=25°,多用于精密主轴轴承;

③接触角α=15°,多用于较大尺寸精密轴承。

(3)成对配置的角接触球轴承

成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合,也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求,选配组合成对,提供给用户使用。当轴承安装在机器上紧固后,完全消除了轴承中的游隙,并使套圈和纲球处于预紧状态,因而提高了组合轴承的钢性。

单列角接触球轴承以径向负荷为主的径、轴向联合负荷,也可承受纯径向负荷,除串联式配置外,其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时,会引起附加轴向力。因此一般需成对使用,做任意配对的轴承组合,成对安装的轴承按其外圈不同端面的组合分为:背对背配置、面对面配置、串联配置(也称:O型配置、X型配置、T型配置)三种类型:

角接触球轴承的安装方法

角接触球轴承的安装方法

角接触球轴承的安装方法

角接触球轴承的安装方法如下:

1.准备工作:清洁轴承加工表面和安装座面,检查轴承和安装座是否有损坏或缺陷。

2.调整轴承端盖的间隙:将轴承安装在座上,轴承内侧装有压紧环,调整端盖的间隙,使其符合要求。

3.缓慢下压轴承:将轴承放置在正确位置上,缓慢下压轴承,直到端盖与安装座紧密贴合。

4.安装轴承盖:将轴承盖安装在轴承上,轴承盖的安装应使其与座的环形间隙之间紧密贴合。

5.锁紧螺钉:用手紧固轴承盖上的螺钉,然后使用扭力扳手按照规定的扭矩进行拧紧,确保轴承安装在正确位置上。

6.检查轴承的旋转:旋转轴,检查轴承的旋转是否平稳,如有异常情况应立即停止使用,检查问题原因并加以解决。

以上就是角接触球轴承的安装方法,需要注意的是,在安装过程中要认真处理每

一个细节,确保安装质量,这样才能保证角接触球轴承的正常使用。

角接触轴承安装方法

角接触轴承安装方法

角接触轴承安装方法 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】

角接触球轴承,可同时承受径向负荷和轴向负荷,也可以承受纯轴向负荷,极限转速较高。该轴

承承受轴向负荷的能力由接触角决定,接触角大,承受轴向负荷的能力高。接触角α的定义为,径向平面上连接滚球和滚道触点的线与一条同轴承轴垂直的线之间的角度。

单列角接触球轴承有以下几种结构形式:

(1)分离型角接触球轴承

这种轴承的代号为S70000,其外圈滚道边没有锁口,可以与内圈、保持架、纲球组件分离,因而可以分别安装。这类多为内径小于10mm的微型轴承,用于陀螺转子、微电动机等对动平衡、噪声、振动、稳定性都有较高要求的装置中。

(2)非分离型角接触球轴承

这类轴承的套圈沟道有锁口,所以两套圈不能分离。按接触角分为三种:

①接触角α=40°,适用于承受较大的轴向载荷;

②接触角α=25°,多用于精密主轴轴承;

③接触角α=15°,多用于较大尺寸精密轴承。

(3)成对配置的角接触球轴承

成对配置的角接触球轴承用于同时承受径向载荷与轴向载荷的场合,也可以承受纯径向载荷和任一方向的轴向载荷。此种轴承由生产厂按一定的预载荷要求,选配组合成对,提供给用户使用。当轴承安装在机器上紧固后,完全消除了轴承中的游隙,并使套圈和纲球处于预紧状态,因而提高了组合轴承的钢性。

单列角接触球轴承以径向负荷为主的径、轴向联合负荷,也可承受纯径向负荷,除串联式配置外,其他两配置均可承受任一方向的轴向负荷。在承受径向负荷时,会引起附加轴向力。因此一般需成对使用,做任意配对的轴承组合,成对安装的轴承按其外圈不同端面的组合分为:背对背配置、面对面配置、串联配置(也称:O型配置、X型配置、T型配置)三种类型:

角接触轴承安装方法角

角接触轴承安装方法角

角接触轴承安装方法角

角接触轴承安装方法可以按照以下步骤进行:

1. 准备工具和材料:需要准备正确规格的角接触轴承、轴承套筒、敲轴、润滑脂等工具和材料。

2. 清洁轴承座和轴:使用清洁剂将轴承座和轴清洁干净,确保没有灰尘和污垢。

3. 涂抹润滑脂:在轴承座的孔和角接触轴承的滚道上涂抹一层适量的润滑脂,以保证良好的润滑效果。

4. 将角接触轴承放入轴承座:将涂抹了润滑脂的角接触轴承小心地放入轴承座的孔中,确保轴承与座孔完全吻合。

5. 敲轴安装角接触轴承:使用敲轴将角接触轴承轻轻敲入轴承座中,直到轴承与座孔紧密接触,并确保轴承处于正确的位置。

6. 检查安装质量:确保角接触轴承安装牢固,没有松动或异常。可以通过轻轻摇晃轴承或检查轴承与座孔之间的间隙来进行检查。

7. 补充润滑脂:在安装完成后,可以根据需要补充适量的润滑脂,以保证角接触轴承的正常运转。

以上是角接触轴承的简单安装方法,安装过程中需注意避免过度敲击、碰撞和污染轴承等,以确保安装质量和使用寿命。具体安装方法还应根据实际情况和厂家提供的安装指南进行操作。

角接触轴承安装方法

角接触轴承安装方法

角接触轴承安装方法

角接触轴承是一种重要的轴承类型,它在机械设备中起着至关

重要的作用。正确的安装方法对于角接触轴承的使用寿命和性能有

着重要的影响,因此,我们需要对角接触轴承的安装方法进行深入

的了解和掌握。

首先,准备工作是非常重要的。在安装角接触轴承之前,我们

需要检查轴承座和轴承座孔的尺寸和形状是否符合要求,同时要清

洁轴承座和轴承座孔,确保其表面光滑,无划伤和杂质。另外,需

要准备适当的安装工具,如手动或者液压工具,以及测量工具,如

千分尺或者游标卡尺等。

接下来,是安装轴承的具体步骤。首先,将轴承放置在轴承座

孔中,轴承的外圈与轴承座孔的配合表面应保持清洁。然后,使用

适当的工具将轴承缓慢、均匀地推入轴承座孔中,直到轴承的外圈

与轴承座的配合表面接触。在此过程中,需要避免使用过大的力量,以免损坏轴承或者轴承座。

安装轴承的最后一步是进行轴承的定位和固定。在轴承安装完

成后,需要对轴承进行定位和固定,以确保其在使用过程中不会产

生偏移或者松动。对于角接触轴承来说,通常需要使用轴承套或者其他固定装置来进行轴承的定位和固定,确保其在高速旋转或者高负荷情况下不会产生轴承的滑动或者脱落。

总的来说,正确的角接触轴承安装方法对于轴承的使用寿命和性能有着重要的影响。在安装角接触轴承时,我们需要做好准备工作,采取适当的安装步骤,并对轴承进行定位和固定,确保其在使用过程中能够正常工作。希望本文的内容能够对大家有所帮助,谢谢阅读!

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

角接触球轴承

轴承型号:7205轴承[1]

轴承系列:角接触球轴承

轴承内径:25

轴承外径:52

轴承厚度:15

(Angular Contact Ball Bearings)可同时承受径向负荷和轴向负荷。能在较高的转速下工作。接触角越大,轴向承载能力越高。高精度和高速轴承通常取15 度接触角。在轴向力作用下,接触角会增大。单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。并且只能限制轴或外壳在一个方向的轴向位移。成对双联球轴承

若是成对双联安装,使一对轴承的外圈相对,即宽端面对宽端面,窄端面对窄端面。这样即可避免引起附加轴向力,而且可在两个方向使轴或外壳限制在轴向游隙范围内。角接触球轴承因其内外圈的滚道可在水平轴线上有相对位移,所以可以同时承受径向负荷和轴向负荷——联合负荷(单列角接触球轴承只能承受单方向轴向负荷,因此一般都常采用成对安装)。保持架的材质有黄铜、合成树脂等,依轴承形式、使用条件而区分。

角接触球轴承的安装

角接触球轴承的安装比深沟球轴承复杂,多为成对安装,并需采用预加载荷。安装得好,可使主机的工作精度、轴承寿命大大提高;否则,不仅精度达不到要求,寿命也会受到影响。

安装形式

角接触球轴承的安装形式,有背对背、面对面和串联排列三种。背对背(两轴承的宽端面相对)安装时,轴承的接触角线沿回转轴线方向扩散,可增加其径向和轴向的支承角度刚性,抗变形能力最大;面对面(两轴承的窄端面相对)安装时,轴承的接触角线朝回转轴线方向收敛,其地承角度刚性较小。由于轴承的内圈伸出外圈,当两轴承的外圈压紧到一起时,外圈的原始间隙消除,可以增加轴承的预加载荷;串联排列(两轴承的宽端面在一个方向)安装时,轴承的接触角线同向且平行,可使两轴承分担同一方向的工作载荷。但使用这种安装形式时,为了保证安装的轴向稳定性,两对串联排列的轴承必须在轴的两端对置安装。
