请在使用本设备前仔细阅读本说明书，并妥善保管以备查阅。 本手册必须由压滤机设备相关人员认真阅读，例如： l 安全 l 操作，包括启动，运行中错误排除，不合格产品的移除，维护，过程原料
的处理 l 维护（检查和修理）
压滤机的安装，操作，维修，安全除符合本规程外，还应符合相关国家（如 目标市场）现行有关标准的规定。
的指导，保证压滤机在以后的使用中的生产及人身安全。 39）压滤机保压过程是自动控制的，可能随时启动运行。 40）未经过专业培训，禁止操作。 41）电源必须在说明规定的范围内，超过限定规格范围的电源供给将对压滤
(4) 不能擅自调整传感器位置和仪表的出厂参数；
出厂参数不得擅自调整，以免造成设备损毁。 严禁调整液压站上溢流阀的参数设定！
1.2 特殊安全要求
1） 操作人员必须经过培训才能上岗； 现场操作人员必须了解压滤机的操作 的基本流程和日常维护方法，以避免误操作给设备和生产以及自身带来危害。
2） 在特殊的操作环境中，请操作人员佩戴好防护器具，如呼吸面具，耳罩， 安全鞋，安全手套等等。
1.1.2 产品性能及应用范围
“景津”节能高效快速系列厢式隔膜自动压滤机是一种间歇性操作的加 压过滤设备，适用于各种悬浮液的固液分离，适用范围广、分离效果好、结构简 单、操作方便、安全可靠；广泛应用于洗煤、石油、化工、医药、食品等领域， 也适用于纺织、印染、制药、造纸、皮革、味精等工业废水及城市生活污水处理 等各种需要进行固液分离的领域。
5.压滤机的操作使用
6. 维护和检修----------------------------------------------6.1维护时的安全事项-----------------------------------------6.2日常维护、定期维护----------------------------------------6.3常见故障列表---------------------------------------------6.4安全连锁系统的检查维护------------------------------------6.5备品备件---------------------------------------------------6.6设备润滑图------------------------------------------------6.7定期检查清单----------------------------------------------7.产品存放----------------------------------------------------
山东景津环保设备有限公司共19页PPT资料
潍坊中业油脂有限公司
XSM40/630-U
1 2019.3
在石油化工处理行业中的应用（实例1-2）
• 郑州远洋油脂工程技术有限公司XMYZG160/1250-U 1
2019.7
• 东营市振兴石油化工有限公司BSZ30/630-U12019.7
• 博兴华润油脂化学有限公司XJ25/900-U12019.10
• 大连宏图石化配件厂
XAY10/450-U2
2019.8
• 绥化金龙油脂有限责任公司XY80/900-U12019.8
• 郑州远洋油脂工程技术有限公司XMYGZ280/1500-UKXMYGZ200/1250-UK
• 陕西延长石油兴化化工有限公司XAZG240/1250-U12009.9
• 大庆油田飞马有限公司XMZ80/1000-U
• 北京中工北方石油化工有限公司青州分公司XAJ30/630-U12019.9
• 山东西王沙渥拉油脂有限责任公司XZAG100/1000-UK22019.9
• 中国石化集团资产经营管理有限公司巴陵石化分公司XMZGF90/1000-U
• 广东金海油脂有限公司XMZG160/1250-U2
2019.12
首先请大家看一下《景津集团现场实录》
《景津集团现场实录》
解说：赵忠祥
在石油化工处理行业中的应用（实例1-1）
招远市石油化工有限公司
XJM55/800
1 2019.1
中国石化集团洛阳石油化工工程公司BAS2/450-U
1 2019ቤተ መጻሕፍቲ ባይዱ1
辛集惠典油脂有限公司
XMJ60/800-U
3 2019.11
江苏陵光股份公司
<<枣庄华润纸业有限公司>>
景津板框压滤机工作原理
景津板框压滤机工作原理详解1. 引言景津板框压滤机是一种常见的固液分离设备，广泛应用于化工、冶金、食品、制药等行业。
它通过板框压力，将悬浮在液体中的固体颗粒分离出来，从而实现固液分离的目的。
本文将详细介绍景津板框压滤机的工作原理。
2. 基本构造景津板框压滤机主要由机架、过滤板、滤布、液压系统、电气系统等组成。
其中，过滤板和滤布是景津板框压滤机的核心部件。
过滤板是由板框和过滤介质组成的，通常采用金属或塑料制成。
板框的中间部分是一个开放的空间，用于放置过滤介质。
过滤介质可以是滤布、滤纸等，用于过滤固体颗粒。
滤布是覆盖在过滤板上的一层材料，通常由纤维素纤维或合成纤维制成。
滤布的作用是过滤悬浮在液体中的固体颗粒，同时允许液体通过。
液压系统用于施加压力，将悬浮在液体中的固体颗粒分离出来。
电气系统用于控制液压系统的工作。
3. 工作原理景津板框压滤机的工作原理可以分为四个步骤：进料、过滤、排料和脱水。
3.1 进料首先，将待处理的悬浮液体通过进料管道引入到过滤板的中间空间。
进料管道通常位于过滤板的顶部，进料液体通过重力作用自上而下流入过滤板。
3.2 过滤进料液体进入过滤板后，固体颗粒被滤布截留在过滤板上，而液体则通过滤布进入过滤板内部的通道。
由于滤布的作用，固体颗粒无法通过滤布，而液体则可以通过滤布。
同时，液压系统开始工作，施加压力到过滤板上。
压力的作用下，液体通过滤布进入过滤板内部的通道，进一步净化液体。
3.3 排料当过滤板内部的通道充满液体后，进料液体的流量会减小甚至停止。
此时，需要将固体颗粒从过滤板上排出。
排料是通过打开排料阀门实现的。
排料阀门位于过滤板的底部，固体颗粒可以通过排料阀门排出。
排料阀门的开启方式有手动和自动两种，根据实际情况选择。
3.4 脱水排料完成后，景津板框压滤机进入脱水阶段。
在脱水阶段，液体继续通过滤布进入过滤板内部的通道，而固体颗粒则被滤布截留在过滤板上。
此时，液压系统继续施加压力，将液体从固体颗粒中脱水出来。
污泥深度脱水可行性方案
高压隔膜压滤机在污泥深度脱水技术资源化、无害化利用处置\污泥深度脱水可行性方案、山东景津环保设备有限公司二〇一二年10月十九日一、项目概述本项目为市政污水处理厂及工业污水处理厂在污水净化过程中产生的污泥，此污泥前期通过带式过滤机及离心式过滤机预处理，污泥含水率为80%-85%，每天产生含水率80%以上的污泥为30t/d 。
由于大量的市政及工业污泥的产生对城市的发展限制和居住环境的不断恶化。
我国目前对市政及工业污泥的含水率由之前的80%现已修改为60%以下，总的方针是污泥源头减量化，资源利用和无害化处理。
在资源利用和无害化处理过程中由于污泥的含水率过高无法实现最终的要求。
污泥深度脱水是我国目前必须要解决的问题。
我公司目前开发的污泥深度脱水高压隔膜自动压滤机及系统，污泥含水率由80%可以降到50%左右。
目前是国内及国际领先水平，填补国内空白和具有自主知识产权。
现在已经在国内很多污水处理厂使用，得到了行业内的一致好评。
为污泥的后续无害化处理奠定的坚实的基础。
[>—图1、以上是污泥深度脱水自动隔膜压滤机为核心的污泥深度脱水处理原理图二、设备概述污泥深度脱水自动高压隔膜压滤机作为污泥深度脱水分离设备，应用于城镇污水及工业污水处理已有悠久历史，它具有污泥深度脱水效果好、适应性广，特别对于污泥在过滤完成后滤饼内的间隙水，通过高压隔膜压榨能够有效的把间隙水给分离出来，最终污泥的含水率能够降到50%左右。
污泥深度脱水自动高压隔膜压滤机是一种间歇性污泥深度分离设备，采用机、电一体化设计制造，结构合理，操作简单方便维修率低等优点，能够现无人操作自动运行。
过滤元件由隔膜板、隔膜配板、滤布、污泥进料泵组成。
在污泥进料泵的压力作用下，将污泥浆送入滤室，通过过滤介质（滤布），将污泥和液体分离。
在经过高压隔膜压榨，把游离余污泥颗粒间的间隙水给压榨出来。
高压隔膜自动污泥深度脱水压滤机与离心机及带式过滤机比较，污泥的含固率要高出30%-35%。
景津压滤机工作原理
景津压滤机工作原理

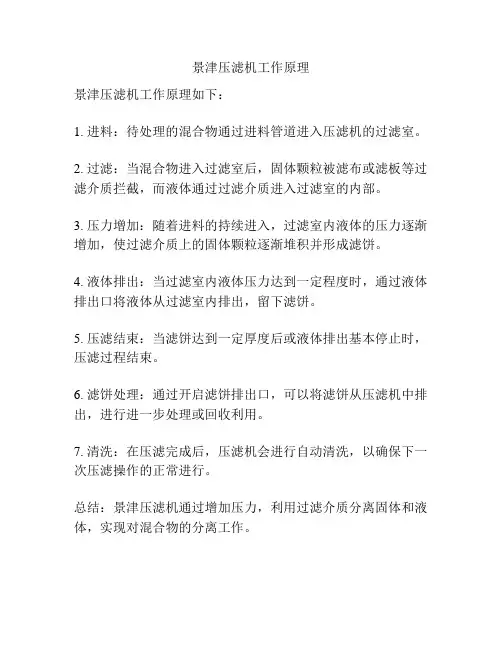

景津压滤机工作原理如下：
1. 进料：待处理的混合物通过进料管道进入压滤机的过滤室。
2. 过滤：当混合物进入过滤室后，固体颗粒被滤布或滤板等过滤介质拦截，而液体通过过滤介质进入过滤室的内部。
3. 压力增加：随着进料的持续进入，过滤室内液体的压力逐渐增加，使过滤介质上的固体颗粒逐渐堆积并形成滤饼。
4. 液体排出：当过滤室内液体压力达到一定程度时，通过液体排出口将液体从过滤室内排出，留下滤饼。
5. 压滤结束：当滤饼达到一定厚度后或液体排出基本停止时，压滤过程结束。
6. 滤饼处理：通过开启滤饼排出口，可以将滤饼从压滤机中排出，进行进一步处理或回收利用。
7. 清洗：在压滤完成后，压滤机会进行自动清洗，以确保下一次压滤操作的正常进行。
总结：景津压滤机通过增加压力，利用过滤介质分离固体和液体，实现对混合物的分离工作。
景津环保公司研究-新兴环保行业-行业研究-公司研究-公司估值
景津环保一、行业研究1.行业特点过滤与分离机械是将液体与固体颗粒的混合物进行分离的设备。
其中在环保、化工、煤炭、冶金、轻工、医药、食品、船舶、军工等各个领域均有广泛应用。
随着工业的进步，对制成品的纯度要求越来越高，因此，对过滤与分离机械的性能提出了更高的要求，甚至一个国家过滤与分离技术水平的先进性可以一定程度上反映该国家的工业化技术水平。
2.市场情况随着国家对环境保护重视程度的不断增强，2015年以来，新兴行业，尤其是环保、污水污泥处理行业对压滤机的需求呈上升趋势，但受宏观经济增长步伐放缓的影响，下游传统行业如煤炭、有色金属、化工等行业市场需求大幅下滑，压滤机整体产销量下降明显。
随着国内经济回暖，企业投资意愿的逐步增强，将进一步提升包括压滤机在内的主要通用机械产品的需求，尤其是国家鼓励发展大型装备制造业，高度重视环境保护，鼓励采用节能减排的污泥处理处置技术，鼓励污泥处理处置技术创新和科技进步，将会促进压滤机行业在未来几年的持续健康稳定发展。
3.产业链产业链（上游）：钢材、聚丙烯（上游）(1)钢材主要用于压滤机的主体机架制造，钢材属于大宗交易商品，供给较充足，能够满足压滤机企业对正常生产的需要。
2015年以来受全球经济速度放缓影响，我国基础设施、工业建设投资有所下降，导致全国钢材闲置产能较多，产能利用率不高，行业整体供应充足，未对行业生产产生影响。
(2)对于压滤机生产行业，聚丙烯主要用于生产各式滤板。
自 2010 年以来，我国聚丙烯产量整体保持稳步增长的态势，2018 年度聚丙烯产量为 2,018.33 万吨，产能充足，对行业生产经营未形成制约。
产业链（下游）：环保、矿物加工、化工、食品，医药制造（下游）(1)压滤机在环保领域的应用主要为城市的污泥处置的污泥脱水环节，起到清洁作用。
在国家环境保护政策落实日益深入的情况下，用于污水、污泥处理的投资仍将保持较高水平。
巨大的投资规模和日益高涨的水污染治理需求，将带动包括压滤机产品在内的水污染治理设备行业高速发展。
景津系列压滤机KZG250
景津系列压滤机KZG250/1600-U/X B K使用说明书景津压滤机集团有限公司目录一、概述二、压滤机型号及意义三、主要技术参数四、结构性能与工作原理五、压滤机的安装六、压滤机的调试七、滤布的选择与制作八、压滤机的操作使用九、保养与故障排除十、注意事项十一、试车前准备一、概述快开式高压隔膜压滤机是一种间歇性操作的加压过滤设备，适用于各种悬浮液的固液分离，适用范围广、分离效果良好、结构简单、操作方便、安全可靠；主要要应用于冶金、洗煤等领域，也适用于纺织、印染、制药、造纸、医药、味精等工业废水及城市污水处理等各种需进行固液分离的领域。
该系列快开式高压滤机采用机、电、液一体化设计制造，可根据滤板数量的多少，组成不同的过滤面积和容积；进料方式为两端中间进料，过滤速度快、结构合理、操作简单、安全可靠；能够实现自动压紧、保压、补压、松开、一次拉板、二次拉板、三次拉板等各道工序；本机配置了本公司的专利产品-聚丙烯隔膜滤板，通过向隔膜滤板充气后改变其腔室的空积，对滤饼进行压榨，进一步降低滤饼含水率。
隔膜滤板为北欧生产的弹性PTE模压热合而成，具有国际领先水平，厢式滤板为增强聚丙烯模压而成；同时电气元件和流压元件均采用名牌厂家产品，使用安全可靠，因此该系列快开式高压隔膜压滤机是用户理想的过滤设备。
二压滤机型号及意义ＢＫ————————————————————Ｂ不可洗式，Ｋ可洗式Ｕ／Ｘ——————————————————滤板材质：Ｕ为聚丙烯Ｘ为橡胶□————————————————————过滤面积（㎡）□————————————————————滤板外型尺寸（mm）G————————————————————隔膜压榨Z————————————————————自动K————————————————————快开式三、结构性能与工作原理本厂生产的系列快开式隔膜压滤机是集机、电、液于一体的先进的分离机械设备，它具体由五大部分组成：机架部分、过滤部分、卸料机构和电器控制部分。
“景津牌”节能高效压滤机在洗煤行业的应用
“景津牌”节能高效压滤机在洗煤行业的应用摘要：介绍了“景津”牌节能高效压滤机在洗煤行业的使用情况，以HMZGFQ600/2000-U型节能高效压滤机压滤机为例，阐述了节能高效型压滤机的结构，工作原理和技术特点，并介绍了该机在洗煤行业的突出优点和使用效果；关键词：“景津”牌节能高效压滤机、优点、结构原理、高效、节能一、前言2005年我国原煤产量达21.9亿t，原煤的入洗量突破7亿t，其中需要分选或回收脱水的煤泥量达到1.4亿t。
面对水资源日益短缺的现状，洗煤厂废水要求实现零排放，生产过程中产生的废水经浓缩机浓缩，溢流水作为下次洗选用水循环使用，底流进压滤机过滤。
整个生产过程煤泥水不外排，实现洗水循环使用。
压滤机作为选煤厂的关键设备之一，对提高选煤厂的经济效益和防止环境污染有很重要作用。
为适应洗煤行业发展需要，景津集团研发出节能高效型压滤机。
该压滤机相比传统压滤机具有节能、高效的特点；自投入市场以来取得了良好的市场效益和经济效益，收到业内人士的普遍认可。
二、“景津牌”节能高效压滤机的优点1、脱水工艺指标先进当煤矿浓度160～250g/时，滤饼水分可达到22～25%，与相同处理能力的圆盘真空过滤机相比，滤饼水分可降低3～6%，滤饼脱落率提高30～40%，节电可达60～70%，且滤液清澈，可直接作循环水使用，减少了细泥在系统中循环，有利于改善浮选和过滤效果，具有显著的经济效益和社会效益。
2、“景津”牌节能高效压滤机结构设计合理、自动化程度高、故障率低打破常规单端进料方式，采用两端同时进料，大大缩短了进料时间，同时也缩短滤饼形成时间；打破常规滤饼依次形成的传统方式，采用强制分料器，保证多块滤饼同时形成，即保证了滤饼厚薄均匀度，也使得滤饼水分前后一致，降低了对滤板的冲击力进而降低了滤板损坏率；拉板方式进行革命性创新，采用PLC 控制，变频电机带动，采用一次拉板数量6～8块，大大缩短拉板时间和过滤周期，提高了压滤机效率。
景津系列压滤机KZG250(精品范文).doc
【最新整理，下载后即可编辑】使用说明书景津系列压滤机KZG250/1600-U/X BK景津压滤机集团有限公司目录一、概述二、压滤机型号及意义三、主要技术参数四、结构性能与工作原理五、压滤机的安装六、压滤机的调试七、滤布的选择与制作八、压滤机的操作使用九、保养与故障排除十、注意事项十一、试车前准备一、概述快开式高压隔膜压滤机是一种间歇性操作的加压过滤设备，适用于各种悬浮液的固液分离，适用范围广、分离效果良好、结构简单、操作方便、安全可靠；主要要应用于冶金、洗煤等领域，也适用于纺织、印染、制药、造纸、医药、味精等工业废水及城市污水处理等各种需进行固液分离的领域。
该系列快开式高压滤机采用机、电、液一体化设计制造，可根据滤板数量的多少，组成不同的过滤面积和容积；进料方式为两端中间进料，过滤速度快、结构合理、操作简单、安全可靠；能够实现自动压紧、保压、补压、松开、一次拉板、二次拉板、三次拉板等各道工序；本机配置了本公司的专利产品-聚丙烯隔膜滤板，通过向隔膜滤板充气后改变其腔室的空积，对滤饼进行压榨，进一步降低滤饼含水率。
隔膜滤板为北欧生产的弹性PTE模压热合而成，具有国际领先水平，厢式滤板为增强聚丙烯模压而成；同时电气元件和流压元件均采用名牌厂家产品，使用安全可靠，因此该系列快开式高压隔膜压滤机是用户理想的过滤设备。
二压滤机型号及意义Ｂ————————————————————Ｂ不可洗式，ＫＫ可洗式Ｕ／Ｘ——————————————————滤板材质：Ｕ为聚丙烯Ｘ为橡胶□————————————————————过滤面积（㎡）□————————————————————滤板外型尺寸（mm）G————————————————————隔膜压榨Z————————————————————自动K————————————————————快开式三、结构性能与工作原理本厂生产的系列快开式隔膜压滤机是集机、电、液于一体的先进的分离机械设备，它具体由五大部分组成：机架部分、过滤部分、卸料机构和电器控制部分。
景津板框压滤机工作原理
景津板框压滤机工作原理景津板框压滤机工作原理引言景津板框压滤机是一种常用的固液分离设备，广泛应用于化工、制药、食品等行业。
它通过压力差和滤布对物料进行过滤和分离，以达到去除固体颗粒，提取液体的目的。
本文将逐步解释景津板框压滤机的工作原理。
基本结构景津板框压滤机由框架、滤板和滤布组成。
框架由上、下两个平行板和四根立柱组成，滤板固定在立柱上。
滤板上有许多孔洞，用以支持滤布，并形成物料流通的通道。
工作原理1.装料–将待过滤的物料通过料斗倒入滤布上，并均匀分布。
–物料中的固体颗粒会被滤布上的孔洞阻挡，而液体则通过滤布进入滤板内部。
2.预压–首先，关闭进料阀门，打开空气压缩机。
–空气进入滤板内的空气道，推动滤布紧贴在滤板上。
–这种预压作用使物料形成初步的蛋糕层，增加后续过滤效果。
3.过滤–打开进料阀门，物料进入滤板内部。
–液体通过滤布孔洞并进入滤板中心的管道，然后通过出液口排出。
–固体颗粒被滤布阻挡，并在滤布上堆积形成蛋糕层。
4.冲洗–待过滤物料过滤完毕，关闭进料阀门。
–打开冲洗阀门，用清水或其他溶剂通过滤板反冲洗，以清除蛋糕层上残存的固体颗粒。
–冲洗后，再次关闭冲洗阀门。
5.脱水–关闭冲洗阀门，打开空气压缩机。
–空气进入滤板内的空气道，推动滤布上的蛋糕层挤压。
–这种挤压作用使蛋糕层中的液体通过滤布孔洞排出，从而实现脱水的效果。
6.卸料–完成脱水后，打开卸料阀门。
–滤饼从滤板上脱落，在卸料皮带上被输送出去进行后续处理。
结论景津板框压滤机通过装料、预压、过滤、冲洗、脱水和卸料等步骤，实现了固液分离的目的。
它的工作原理简单明了，操作方便，广泛应用于各个行业的生产过程中。
优点和应用•优点–景津板框压滤机具有结构简单、操作方便、效率高、处理量大等优点。
–它能够有效去除固体颗粒，提取纯净的液体，满足各种工业生产中的固液分离需求。
•应用–景津板框压滤机广泛应用于化工、制药、食品、冶金、建材等行业。
–在化工行业，它可以用于分离悬浮液、悬浮固体和腐蚀性物质。
“景津”压滤机简介
“景津”系列压滤机简介厢式隔膜自动压滤机是一种见歇性操作的加压过滤设备，适用于各种悬浮的固液分离，适用范围广、分离效果好、结构简单、操作方便、安全可靠；广泛应用于洗煤、石油、化工、燃料、冶金、医药、食品等领域，也适用于纺织、印染、制药、造纸、皮革、味精等工业废水及城市生活污水处理等各种需要进行固液分离的领域。
自动压滤机采用机、电、液一体化设计制造，结构合理、操作简单、维护方便、安全可靠；能够实现滤板压紧、过滤、压榨、反吹、洗涤、滤板松开、卸料等各道工序的自动化控制；该压滤机配置了隔膜滤板，过滤后通过水压或气压改变滤室容积，对滤饼进行压榨，进一步降低滤饼含水率。
普通厢式滤板为增强聚丙烯模压而成，隔膜滤板为增强聚丙烯模压热合而成，具有国际领先水平。
同时电气元件和液压元件均采用名牌厂家产品，使用寿命长，因此该系列厢式自动隔膜压滤机是理想的过滤设备。
压滤机的控制方法有两种：一种为手动控制模式，另一种为自动控制模式。
1、手动控制模式将【手动/自动】选择开关扳到【手动】位置，此时压滤机工作在手动模式下，操作各个动作按钮，压滤机将执行相应的动作。
按钮控制为交替型控制，即点动一下，执行动作，再点动一下，停止动作。
此工作方式主要用于设备的调试。
2、自动控制模式将【手动/自动】选择开关扳到【自动】位置，此时压滤机工作在自动过滤方式。
按动【程序启动】按钮，压滤机将按预先设定的程序自动运行各个动作，毋须操作人员干涉。
3、压滤机的工作流程：开始→松开→拉板卸饼→压紧→保压→过滤→结果此为一个工作循环，压滤机将自动进行下一个循环。
一、压滤机型号及意义厢式自动隔膜压滤机是集机、电、液于一体的先进分离机械设备，它主要由五部分组成：机架部分、自动拉板部分、过滤部分、液压部分和电气控制部分。
（注：它可根据用户需求增加接液盘、翻版、储泥斗、水洗系统、滤布曲张架等）1、机架部分机架式整套设备的基础，它主要用于支撑过滤机构和拉板机构，由止推板、压紧板、机座、油缸体和主梁连接组成。
景津压滤机技术参数
电机功率：根据型号不同，功率范围在0.75-110kW之间 电压：380V/415V/440V/660V/1140V 频率：50Hz/60Hz 电机类型：三相异步电动机
过滤效率高达99.9% 可根据物料特性选择合适的滤网 自动清洗功能确保长期高效运行 配备智能控制系统，实时监测过滤效果
PART THREE
XX,a click to unlimited possibilities
汇报人：XX
CONTENTS
PART ONE
过滤面积：根据不同需求，景津压 滤机有多种过滤面积可供选择，满 足不同规模的过滤需求。
滤布材质：景津压滤机选用高品质滤 布，具有高透气性、耐高温、耐腐蚀 等特点，有效延长滤布使用寿命。
高效能化：提高压滤机的过滤效率和产能，以满足不断增长的处理需求。
智能化：引入人工智能和物联网技术，实现远程监控、故障诊断和自动控制等功能。
环保化：研发低能耗、低噪音、低污染的压滤机，以符合绿色环保要求。 定制化：根据不同行业和工况需求，提供定制化的压滤机解决方案。
汇报人：XX
用于处理工业废水中的悬浮物和杂质，提高水质 用于处理城市污水，实现污水资源化利用 用于处理固体废弃物，实现垃圾减量化和资源化 用于脱硫脱硝，减少大气污染物排放
Hale Waihona Puke 景津压滤机适 用于各种类型 的化工原料脱 水，如硫酸钡、
氯化钠等。
在化工生产过程 中，景津压滤机 能够有效去除溶 液中的水分和固 体杂质，提高产
滤板尺寸：单位为平方米 滤室容积：单位为立方米 滤布材质：单位为克/平方米 滤饼含水率：单位为百分比
PART TWO
型号：景津压滤机
型号分类：根据不同用途和性能要求，景津压滤机分为多种型号，如 JYJG-X、JYJG-D等。
景津压滤机说明书
®d景津牌高效快开压滤机KZG□\□-U景津压滤机集团有限公司地址：山东省德州市经济开发区晶华大道北首邮编：253034电话：传真：免费服务热线：06目录一、安全须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、结构性能与工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9五、压滤机的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21六、压滤机的调试⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24七、滤布的选择与制作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯25八、压滤机的操作使用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯28九、保养与故障排除⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32十、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯36十一、试车前准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37十二、随机文件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯37十三、质量承诺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯38十四、产品质量意见征求书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯40一、安全须知在操作压滤机前，请务必仔细阅读以下内容：******************************************************************1.严禁在缺少滤板的情况下进行操作使用，否则会造成整机损坏。
2. 设备使用温度值应符合以下规定：1) 液压站使用的液压油要保证其温度在摄氏 10℃～40℃之间，否则液压油过稀或过稠都会影响液压系统的正常运转。
2) 无论是在调试还是在正常使用时，物料温度一般保证在摄氏15℃～40℃左右。
3. 设备操作使用时应符合以下规定：进行压榨前，物料必须充满滤室，否则会导致隔膜滤板损坏。
4. 电气系统应符合下列规定：电气回路元件不得随意更换，如需更换，请联系景津压滤机集团有限公司售后服务部门。
景津系列压滤机KZG250
景津系列压滤机KZG250/1600-U/X B K使用说明书景津压滤机集团有限公司目录一、概述二、压滤机型号及意义三、主要技术参数四、结构性能与工作原理五、压滤机的安装六、压滤机的调试七、滤布的选择与制作八、压滤机的操作使用九、保养与故障排除十、注意事项十一、试车前准备一、概述快开式高压隔膜压滤机是一种间歇性操作的加压过滤设备，适用于各种悬浮液的固液分离，适用范围广、分离效果良好、结构简单、操作方便、安全可靠；主要要应用于冶金、洗煤等领域，也适用于纺织、印染、制药、造纸、医药、味精等工业废水及城市污水处理等各种需进行固液分离的领域。
该系列快开式高压滤机采用机、电、液一体化设计制造，可根据滤板数量的多少，组成不同的过滤面积和容积；进料方式为两端中间进料，过滤速度快、结构合理、操作简单、安全可靠；能够实现自动压紧、保压、补压、松开、一次拉板、二次拉板、三次拉板等各道工序；本机配置了本公司的专利产品-聚丙烯隔膜滤板，通过向隔膜滤板充气后改变其腔室的空积，对滤饼进行压榨，进一步降低滤饼含水率。
隔膜滤板为北欧生产的弹性PTE模压热合而成，具有国际领先水平，厢式滤板为增强聚丙烯模压而成；同时电气元件和流压元件均采用名牌厂家产品，使用安全可靠，因此该系列快开式高压隔膜压滤机是用户理想的过滤设备。
二压滤机型号及意义Ｂ————————————————————Ｂ不可洗式，Ｋ可洗式ＫＵ／Ｘ——————————————————滤板材质：Ｕ为聚丙烯Ｘ为橡胶□————————————————————过滤面积（㎡）□————————————————————滤板外型尺寸（mm）G————————————————————隔膜压榨Z————————————————————自动K————————————————————快开式三、结构性能与工作原理本厂生产的系列快开式隔膜压滤机是集机、电、液于一体的先进的分离机械设备，它具体由五大部分组成：机架部分、过滤部分、卸料机构和电器控制部分。
高压隔膜压滤机在污泥深度脱水技术 资源化、无害化利用处置污泥深度脱水可行性方案
高压隔膜压滤机在污泥深度脱水技术资源化、无害化利用处置污泥深度脱水可行性方案山东景津环保设备有限公司二〇一二年10月十九日一、项目概述本项目为市政污水处理厂及工业污水处理厂在污水净化过程中产生的污泥，此污泥前期通过带式过滤机及离心式过滤机预处理，污泥含水率为80%-85%，每天产生含水率80%以上的污泥为30t/d。
由于大量的市政及工业污泥的产生对城市的发展限制和居住环境的不断恶化。
我国目前对市政及工业污泥的含水率由之前的80%现已修改为60%以下，总的方针是污泥源头减量化，资源利用和无害化处理。
在资源利用和无害化处理过程中由于污泥的含水率过高无法实现最终的要求。
污泥深度脱水是我国目前必须要解决的问题。
我公司目前开发的污泥深度脱水高压隔膜自动压滤机及系统，污泥含水率由80%可以降到50%左右。
目前是国内及国际领先水平，填补国内空白和具有自主知识产权。
现在已经在国内很多污水图1、以上是污泥深度脱水自动隔膜压滤机为核心的污泥深度脱水处理原理图二、设备概述污泥深度脱水自动高压隔膜压滤机作为污泥深度脱水分离设备，应用于城镇污水及工业污水处理已有悠久历史，它具有污泥深度脱水效果好、适应性广，特别对于污泥在过滤完成后滤饼内的间隙水，通过高压隔膜压榨能够有效的把间隙水给分离出来，最终污泥的含水率能够降到50%左右。
污泥深度脱水自动高压隔膜压滤机是一种间歇性污泥深度分离设备，采用机、电一体化设计制造，结构合理，操作简单方便维修率低等优点，能够现无人操作自动运行。
过滤元件由隔膜板、隔膜配板、滤布、污泥进料泵组成。
在污泥进料泵的压力作用下，将污泥浆送入滤室，通过过滤介质（滤布），将污泥和液体分离。
在经过高压隔膜压榨，把游离余污泥颗粒间的间隙水给压榨出来。
高压隔膜自动污泥深度脱水压滤机与离心机及带式过滤机比较，污泥的含固率要高出30%-35%。
为污泥后续无害化处理奠定了基础。
处理对象：污水处理厂浓缩污泥。
或者是含水率80%以上的污泥。
景津压滤机说明书
景津牌高效快开压滤机KZG□\□-U景津压滤机集团有限公司地址：山东省德州市经济开发区晶华大道北首邮编：253034电话：传真：免费服务热线：06目录一、安全须知2二、概述3三、主要技术参数4四、结构性能与工作原理9五、压滤机的安装21六、压滤机的调试24七、滤布的选择与制作25八、压滤机的操作使用28九、保养与故障排除32十、注意事项36十一、试车前准备37十二、随机文件37十三、质量承诺38十四、产品质量意见征求书40一、安全须知在操作压滤机前，请务必仔细阅读以下内容：******************************************************************1.严禁在缺少滤板的情况下进行操作使用，否则会造成整机损坏。
2. 设备使用温度值应符合以下规定：1) 液压站使用的液压油要保证其温度在摄氏 10℃～40℃之间，否则液压油过稀或过稠都会影响液压系统的正常运转。
2) 无论是在调试还是在正常使用时，物料温度一般保证在摄氏15℃～40℃左右。
3. 设备操作使用时应符合以下规定：进行压榨前，物料必须充满滤室，否则会导致隔膜滤板损坏。
4. 电气系统应符合下列规定：电气回路元件不得随意更换，如需更换，请联系景津压滤机集团有限公司售后服务部门。
5. 物料未落净或滤板之间的密封边粘有物料的必须将其去除。
6. 禁止：在压滤机工作时进行维护和保养工作，在压滤机工作时打开保护罩。
7．牢记：启动压滤机前确保附近无闲杂人员，确保滤板间无异物。
8. 时刻记住压滤机的操作需要高压空气和液压油。
料浆管也是在高压下工作的。
这些管路上的任何损坏都是非常危险的。
29. 在压滤机附近工作时，要带安全帽，防护眼镜，穿长袖工作服。
过滤腐蚀性或其他危险物料时，注意特殊安全须知。
二、概述景津牌高效快开压滤机是一种间歇性操作的加压过滤设备，适用于各种悬浮液的固液分离，适用范围广、分离效果良好、结构简单、操作方便、安全可靠；主要应用于冶金、洗煤等领域，也适用于纺织、印染、制药、造纸、医药、味精等工业废水及城市污水处理等各种需进行固液分离的领域。
山东景津压滤机有限公司
山东景津压滤机有限公司企业名称:山东景津压滤机有限公司注册号:371403200001197景津压滤机集团有限公司是一家集河北景津压滤机有限公司、德州达美分离机械有限公司、德州达美滤布有限公司、德州景津机械安装有限公司、德州景津机械配件有限公司等五家子公司于一体的国家免冠大型现代化压滤机专业生产集团。
前身为河北景津压滤机有限公司，创建于1988年。
二十年来，企业从无到有，由小到大，迅速发展，现有职工3600人，其中各类技术人员873人，企业占地65万平方米，资产6.2亿人民币。
2008年销售收入突破13.6亿元人民币，出口创汇2600万美元，景津压滤机在国内市场占有率已高达46%。
作为中国分离机械行业领跑者，景津集团始终把目光瞄准世界分离机械行业的前沿和尖端技术，并通过引进意大利迪美公司2003年在欧盟获得专利的压滤机全套技术,使景津压滤机在节能和效率上达到欧美领先水平，2004～2008年分离机械行业连续五年排名第一。
“景津”已被评为中国驰名商标。
(压滤机类) 中国第一品牌大奖，现为中国机械500强企业、国家压滤机行业标准及滤板标准主起草人。
随着景津集团的发展，生产能力的大幅提高，原有的生产方式已不能适应企业发展的需要，为此对企业的业务流程进行再造，来提高产品的生产效率、产品质量，降低企业的库存成本。
集团装配公司占地49万平方米，96200平米的机加及装配车间、12000平米的配件车间、有十条生产线，压滤机的生产能力近万台,其中包括被国外压滤机行业所垄断的立式压滤机。
预计2009年底，景津集团国内收入13.9亿多元人民币，出口创汇4000万美元。
成为全球压滤机行业规格最全、产量最大、品质最优的压滤机生产商、销售商和服务商。
拥有自主知识产权的产品远销美国、德国、意大利、法国、捷克、俄罗斯、乌克兰、克罗地亚、日本、韩国、泰国、印度、印尼、巴基斯坦、沙特阿拉伯、刚果（金）、津巴布韦、中国台湾等142个国家和地区。
纳污水为清泉-化污泥为资源
葛洲坝中固: 使用现场在云南昆明市西山区碧鸡镇。滇池三期湖泊污泥处置项目。使用 景津KZG600/2000-U型压滤机，16台，污泥含水率36%以下、过滤周期4050分钟一个循环、石灰投加量5%、PM投加量千分之1.5。 武汉路德河道污泥: 使用现场在浙江绍兴柯桥福全镇淤泥固化处置中心、宁波北仑项目、绍兴 钱清污泥处置项目。KZG600/2000-U型压滤机，20台。经我公司专业技术服 务人员调试、含水率40以下、最低32含水。过滤周期50-60分钟、粉煤灰投加 量7-8%、PM药剂投加量千分之1。
景津密闭式低温滤饼干燥机参数-1（没有热源）
型号
JJDW5000FL JJDW10000FL JJDW15000FL JJDW20000FL JJDW25000FL
标准去水量/24H
5000kg
10000kg
15000kg
20000kg
25000kg
去水量/H
208kg
416kg
624 kg
832 kg
52kw 4块 46.8吨
28吨
JJYR25000 25000kg 1040 kg
65kw 5块 58.5吨
35吨
景津密闭式低温滤饼干燥机参数-4（有外接热源）
型号
JJYR5000
JJYR10000
JJYR15000
JJYR20000
标准去水量/24H
5000kg
10000kg
15000kg
20000kg
现场实验二: 不添加任何药剂 物料浓度7%,料浆温度90℃，滤液清澈，出水温度65℃，PH值7，进料时 间45分钟，进料压力22公斤，进料量1.4立方，压榨压力70公斤90分钟，滤液 基本停止。滤饼自动脱落，滤饼含水率44.56%。
01景津压滤机在污水污泥行业中的应用-东景津环保设备
滤机，每个循环180min-200min，滤饼含水率在52%左右。
现场案例（无锡国联绿由环保污水处理项目）
污泥专用焚烧锅炉
资源化焚烧干化热效率达85%以上，污泥焚烧效率达80%以上，炉膛床温连
续稳定在850℃以上；烟气在炉内停留时间5s以上，污泥干化过程中产生的异味
气体送至焚烧炉燃烧，烟气通过烟气净化系统达标排放，不产生二次污染。
-15-
现场案例（无锡国联绿由环保污水处理项目）
焚烧后灰渣用于建筑路基及制砖，实现了市政污泥的无害化处置及资源化利用。
-16-
现场案例（广东绿由污泥处理项目）
<<广东绿由市政污水处理>>视频影像
广东绿由在处理城市工业污水与生活污水时，原来使用进口西班牙TEFSA
高悬梁1500型500m2高压隔膜压滤机（价值67万欧元/台），每个循环长达
源源不断的创造效益，还能提升企业的品味。
尽管景津在污水污泥处理行业取得了一些成绩，但是我们 还有一些不足之处，希望各位领导、专家和朋友们给景津多提
宝贵意见和建议，帮助我们改进，使景津压滤机更好的服务于
固液分离行业。
您们的笑容就是我们的承诺！
景津压滤机 为您考虑一切……
景津永远是您好的朋友！
谢谢大家
40%以下。与传统处理工艺相比，这项技术的污泥减量化 水平有了较大提高，污泥产生量体积减少50%以上，稳定 性得到改善，同时大大降低了污泥最终处置难度和处置成 本，达到国内外领先水平。
脱水后的污泥呈干饼状，没有恶臭产生；加改性剂不
改变污泥的有机质，干化后的污泥热值基本保持不变，可
作为低热值燃料（饮食习惯与气候不同，同样加药量在 10%以内，南方热值为1800-2500大卡，北方热值为2500-
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这项技术设备适用于城市污水处理厂的污泥、工业废 水处置污泥（如印染污泥、造纸污泥、电镀污泥、食品污 泥等）、河道淤泥、餐厨废渣以及禽畜粪便等的减量化处 理处置.
这项技术符合国际和国内技术发展趋势、技术成熟、 运行可靠、经济合理；占地少、投资省、运行成本低；可 以有效控制二次污染；对周边的依赖小；具有可持续性和 示范效应；可同时兼顾社会效益、环境效益和经济效益。 所以这项技术有良好推广前景。
: 2012年2月 : 2012年7月20日~ : 200吨/日 :一期6台（XZGF300/1500-UA）
景津环保节能高效压滤机现场处理数据
污泥含水率为
50-52%
单台处理量为
不小于5tDS/d
单循环时间为
3h-3.5h
每天循环次数
6-7次
药剂用量为
干基污泥7-9%
பைடு நூலகம்
药剂成本为
干基污泥95元-115元/t
脱水后的污泥呈干饼状，没有恶臭产生；加改性剂不 改变污泥的有机质，干化后的污泥热值基本保持不变，可 作为低热值燃料（饮食习惯与气候不同，同样加药量在 10%以内，南方热值为1800-2500大卡，北方热值为25003500大卡）；对污泥中的蛔虫卵、类大肠杆菌、重金属有 去除作用，蛔虫卵、类大肠杆菌等病原体去除率达90%以 上，重金属去除率达60%以上；干化后的污泥达到污泥土 地利用《农用、园林绿化、土地改良》标准、填埋标准中 的要求。
景津环保节能高效压滤机与其它过滤设备在污水处理中的优势： ① 处理量大，滤液清沏，滤饼含固量高。 ② 滤饼处理成本低，与其它设备相比成本降低50% ③ 药剂成本可降低1/3 ④ 自动化程度高，运行可靠。
景津环保节能高效压滤机现场处理数据
型号
容积
进料时间 进料压力 压榨时间 压榨压力 污泥含水 铁盐投量 石灰投量
对污水处理厂排出的含水率为95%以上的泥浆，通过药剂调质，然后通 过高压隔膜压滤机进行深度脱水，脱水后的泥饼含水率可达到55%以下，满 足资源化焚烧要求。
现场案例（无锡国联绿由环保污水处理项目）
由于脱水后的泥饼具有相当的热值，可作为能源燃烧利用。泥饼经过导 热油烘干机进一步干化，含水率降至40%以下，在专用焚烧炉中无需外加辅 助燃料，实现资源化燃烧。
01景津压滤机在污水污泥行业 中的应用--山东景津环保设备
尊敬的各位领导、各位专家、女士们、先生们： 大家好！
我是景津姜桂廷，今天非常荣幸再次与大家相聚在 美丽的德州，首先对大会组委会给景津学习和交流的机 会表示衷心感谢！
以下我交流的题目是《景津压滤机在污水污泥行业 中的应用》
《景津现场实录》视频影像
XZGSF800 -2000-UA
10 m3
80分钟
1.4MPa
50分钟
2.0MPa
48%
5%
17%
单循环处理量 绝干污泥4.2t
以上数据显示，每个处理循环不到3小时，每天可以做 6-7个循环，处理绝干污泥25-30t。 药剂投加成本为：每吨绝干污泥90-135元
现场案例（上海白龙港市政污水处理项目）
《景津现场实录》 行政版 3’32’‘
《景津现场实录》 技术版 8’58‘’
景津污水污泥项目部，经过多年来在污水污泥处理现 场实践经验，总结出了一套完整的过滤技术。并开发出了 污泥专用压滤机--景津环保节能高效压滤机，将化学调理 和机械脱水相结合，可直接将含水率98%以下的污泥脱水 至60%以下，再经过24-48小时自然风干后，含水率能降到 40%以下。与传统处理工艺相比，这项技术的污泥减量化 水平有了较大提高，污泥产生量体积减少50%以上，稳定 性得到改善，同时大大降低了污泥最终处置难度和处置成 本，达到国内外领先水平。
现场案例（胶南市政污水处理项目）
<<胶南市政污水处理>>视频影像
青岛胶南市政污水处理项目，使用“景津”牌8台2000型400m2高压隔膜 压滤机（以上视频为09年使用的四台，2010年7月份增购四台同型压滤机现 正在使用中），每个循环100-120min，滤饼含固率50%-45%，可直接运往发 电厂发电。
无锡国联环保科技有限公司, 使用9台“景津”牌1500型400m2高压隔膜压 滤机，每个循环180min-200min，滤饼含水率在52%左右。
现场案例（无锡国联绿由环保污水处理项目）
污泥专用焚烧锅炉
资源化焚烧干化热效率达85%以上，污泥焚烧效率达80%以上，炉膛床温连 续稳定在850℃以上；烟气在炉内停留时间5s以上，污泥干化过程中产生的异味 气体送至焚烧炉燃烧，烟气通过烟气净化系统达标排放，不产生二次污染。
景津压滤机处理后的污泥
白龙港市政污水处理现场视频
大家都知道白龙港用了四个厂家的压滤机，现运行三个厂家的压滤机，景津与其 它厂家的相比，单机循环时间节省30分钟，而且其它厂家的滤饼含水量比景津高5%。
现场案例（南京城东市政污水处理项目）
南京城东污水处理厂（市政污水）
开工日 试运行 处理量 景津压滤机
用电成本为
干基污泥47元/t
与带式过滤机相比较：含水率下降了30%；每吨干基污泥药剂成本下降了5-25元；运输 体积减少1倍以上，节省了运输成本。
现场案例（南京城东市政污水处理项目）
以上图片是景津污泥深度脱水压滤机在南京城东污水处理厂出的污泥厚度照 片，厚度为23-25mm，含水率50%.
现场案例（无锡国联绿由环保污水处理项目） “调质深度脱水”
部分案例
▪ 番禺自来水污水处理项目
▪广东绿由污水处理项目
▪胶南市政污水处理项目
▪南京城南污水处理项目
▪上海白龙港市政污水处理项目
▪ 太阳纸业污水处理项目 7
现场案例（上海白龙港市政污水处理项目）
上海白龙港市政污水处理项目（市政污水）
开工日 试运行 处理量 景津压滤机
: 2011年11月 : 2012年7月5日~ : 1500吨/日 :一期10台（XZGSF800/2000-UA）
14
现场案例（无锡国联绿由环保污水处理项目）
焚烧后灰渣用于建筑路基及制砖，实现了市政污泥的无害化处置及资源化利用。
15
现场案例（广东绿由污泥处理项目）
<<广东绿由市政污水处理>>视频影像
广东绿由在处理城市工业污水与生活污水时，原来使用进口西班牙TEFSA 高悬梁1500型500m2高压隔膜压滤机（价值67万欧元/台），每个循环长达 240min，滤饼含固率38%-40%。 使用“景津”牌1500型500m2高压隔膜压滤机， 每个循环120min-140min，滤饼含固率在50%左右（根据过滤工艺不同）。
