TSG R7001压力容器定期检验规则
压力容器定期检验规则(2013)
外。
条文要点
第七条 缩短检验周期的条件 有以下情况之一的压力容器,定期检验周期可以适当缩短: ➢ (一)介质对压力容器材料的腐蚀情况不明或者腐蚀情况异常的; ➢ (二)具有环境开裂倾向或者产生机械损伤现象,并且已经发现
✓ 对在用压力容器,经过定期检验,根据检验发现的缺陷,由检验 机构按本规则的规定评定其安全状况等级。这样修订,就把“安 全状况等级”的含义、来源、评定等描述清楚了。
条文要点
第六条 规定检验周期 压力容器一般于投用后3年内进行首次定期检验。以后的
检验周期由检验机构根据压力容器的安全状况等级,按 照以下要求确定: ➢ (一)安全状况等级为1、2级的,一般每6年检验一次; ➢ (二)安全状况等级为3级的,一般每3年至6年检验一次; ➢ (三)安全状况等级为4级的,监控使用,其检验周期由检 验机构确定,累计监控使用时间不得超过3年,在监控使 用期间,使用单位应当采取有效的监控措施; ➢ (四)安全状况等级为5级的,应当对缺陷进行处理,否则 不得继续使用。
压力容器定期检验规则
TSG R7001-2013
山东省特检院淄博分院
联系电话: 电子邮箱:
目 录(TSG R7001-2013)
正文
第一章 总 则
第二章 检验前的准 备工作
第三章 检验项目与 方法
第四章 安全状况等 级评定
第五章 附 则
附件A 铁路罐车、汽车罐车和 罐式集装箱定期检验专项要求
开裂的的(注1); ➢ (三)改变使用介质并且可能造成腐蚀现象恶化的; ➢ (四) 材质劣化现象比较明显的; ➢ (五)使用单位没有按规定进行年度检查的; ➢ (六)检验中对其他影响安全的因素有怀疑的。 采用“亚铵法”造纸工艺,并且无有效防腐措施的蒸球,每年
TSGR7001-压力容器定期检验规则
TSG特种设备安全技术规范 TSG R7001-2013压力容器定期检验规则Pressure Vessel Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2013年1月16日前言2009年11月,国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)下达修订《压力容器定期检验规则》(以下简称定检规)的任务书,2010年1月,中国特种设备检测研究院(以下简称中国特检院)组织有关专家成立修订工作组,在北京召开第一次会议,讨论定检规修订的原则、重点内容及主要问题,并且就修订工作进行了具体分工,制定了修订工作时间表。
2010年5月,工作组在合肥召开了第二次会议,经过讨论,形成了定检规征求意见稿。
2010年6月,特种设备局以质检特}[2010]31号文征求意见。
2010年10月,工作组根据征求的意见,研究处理形成送审稿。
在修订过程中,特种设备局还多次.与工作组召开专题会议,研讨定检规修订过程中的重大问题。
2010年11月,特种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议,工作组根据审议意见修改后形成了报批稿。
2013年1月16日,本规则由国家质检总局批准颁布。
本次修订工作的基本原则,与《特种设备安全监察条例》、《固定式压力容器安全技术监察规程》(TSG 80004)和《移动式压力容器安全技术监察规程》(TSG 80005)协调一致;根据5年来的实际使用情况以及行业发展,调整、完善不适应的内容,新增加附件E非金属及非金属衬里压力容器定期检验专项要求;明确定期检验的性质、定位及检验周期的含义,按国家质检总局及信息化工作要求,统一检验结论及结论报告内容;理清使用单位、,检验机构、监察机构的义务;明确检验机构、检验人员的义务与分工;在考虑基本安全要求的基础上,建立基于损伤模式、失效模式制定针对性检验方案的思想,突出检验项目的针对性、有效性、科学性;为新检验检测技术、评定方法的应用,给出渠道;吸纳成熟的科技成果,理清与常规检验方法的关系;方便企业,服务于企业的发展;兼顾国际发展,具有中国特色;安全技术规范与相应标准协调一致,为在用设备检验标准的制定留出接口。
压力容器定期检验规则(3次修订后整理完整全文)
TSG 特种设备安全技术规范TSG R7001-2004-11-4压力容器定期检验规则Pressure Vessels Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2004年6月23日目录第一章总则 (1)第二章年度检查 (3)第三章全面检验 (9)第四章耐压试验 (17)第五章安全状况等级评定 (19)第六章附则 (24)附件一移动式压力容器定期检验附加要求 (26)附件二医用氧舱定期检验要求 (34)附件三小型制冷装置中压力容器定期检验专项要求 (47)附件四长管拖车定期检验专项要求………………………………………附录1 压力容器年度检查报告 (52)附录2 压力容器全面检验报告 (55)附录3 耐压试验报告 (75)附录4 特种设备检验意见通知书 (76)压力容器定期检验规则第一章总则第一条为了保证在用压力容器定期检验工作的质量,确保压力容器安全运行,防止事故发生,根据《特种设备安全监察条例》、《压力容器安全技术监察规程》(以下简称《容规》)的有关规定,制定本规则。
第二条本规则适用于《容规》适用范围的压力容器年度检查和定期检验。
其中在用汽车罐车、铁路罐车和罐式集装箱(以下简称罐车)的定期检验,除符合本规则正文的有关要求外,还应当遵照本规则附件一《移动压力容器定期检验附加要求》的规定。
小型制冷装置中压力容器的定期检验按照本规则附件三《小型制冷装置中压力容器定期检验专项要求》进行,长管拖车的定期检验按照本规则附件四《长管拖车定期检验专项要求》进行。
在用医用氧舱(以下简称氧舱)的定期检验应当按本规则附件二《医用氧舱定期检验要求》进行。
第三条年度检查,是指为了确保压力容器在检验周期内的安全而实施的运行过程中的在线检查,每年至少一次。
固定式压力容器的年度检查可以由使用单位的压力容器专业人员进行,也可以由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验检测机构(以下简称检验机构)持证的压力容器检验人员进行。
TSG-R7001-2013压力容器定期检验规则
TSG特种设备安全技术规范 TSG R7001-2013压力容器定期检验规则Pressure Vessel Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2013年1月16日前言2009年11月,国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)下达修订《压力容器定期检验规则》(以下简称定检规)的任务书,2010年1月,中国特种设备检测研究院(以下简称中国特检院)组织有关专家成立修订工作组,在北京召开第一次会议,讨论定检规修订的原则、重点内容及主要问题,并且就修订工作进行了具体分工,制定了修订工作时间表。
2010年5月,工作组在合肥召开了第二次会议,经过讨论,形成了定检规征求意见稿。
2010年6月,特种设备局以质检特}[2010]31号文征求意见。
2010年10月,工作组根据征求的意见,研究处理形成送审稿。
在修订过程中,特种设备局还多次.与工作组召开专题会议,研讨定检规修订过程中的重大问题。
2010年11月,特种设备局将送审稿提交给国家质检总局特种设备安全技术委员会审议,工作组根据审议意见修改后形成了报批稿。
2013年1月16日,本规则由国家质检总局批准颁布。
本次修订工作的基本原则,与《特种设备安全监察条例》、《固定式压力容器安全技术监察规程》(TSG 80004)和《移动式压力容器安全技术监察规程》(TSG 80005)协调一致;根据5年来的实际使用情况以及行业发展,调整、完善不适应的内容,新增加附件E非金属及非金属衬里压力容器定期检验专项要求;明确定期检验的性质、定位及检验周期的含义,按国家质检总局及信息化工作要求,统一检验结论及结论报告内容;理清使用单位、,检验机构、监察机构的义务;明确检验机构、检验人员的义务与分工;在考虑基本安全要求的基础上,建立基于损伤模式、失效模式制定针对性检验方案的思想,突出检验项目的针对性、有效性、科学性;为新检验检测技术、评定方法的应用,给出渠道;吸纳成熟的科技成果,理清与常规检验方法的关系;方便企业,服务于企业的发展;兼顾国际发展,具有中国特色;安全技术规范与相应标准协调一致,为在用设备检验标准的制定留出接口。
压力容器定期检验规则(TSG

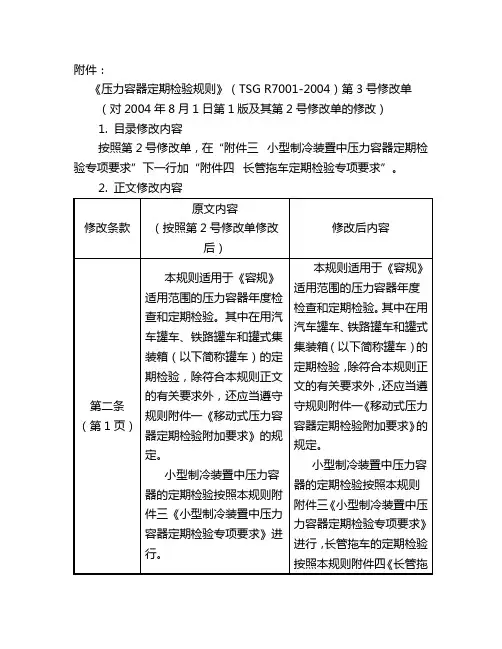

附件:《压力容器定期检验规则》(TSG R7001-2004)第3号修改单(对2004年8月1日第1版及其第2号修改单的修改)1. 目录修改内容按照第2号修改单,在“附件三小型制冷装置中压力容器定期检验专项要求”下一行加“附件四长管拖车定期检验专项要求”。
2. 正文修改内容3. 附件修改内容将附件四《长管拖车定期检验专项要求》及其内容插入附件三《小型制冷装置中压力容器定期检验专项要求》之后,另起一页。
附件四的内容如下:附件四长管拖车定期检验专项要求一、总则(一)本专项要求是在本规则的框架下,对在用长管拖车定期检验提出的具体要求。
(二)本专项要求适用于正常环境温度下(-40~60℃)使用、公称工作压力(标记工作压力)不大于30 MPa、公称水容积(单只气瓶)为500~3000L、用于运输表4-1中规定气体的在用长管拖车年度检查和定期检验。
长管拖车包括气瓶、附件(包括端塞、阀门、管路、快装接头等)、安全附件、气瓶固定装置(框架或捆绑带)、车辆部分等部件。
本专项要求不适用于长管拖车车辆部分的检验。
(三)年度检查和定期检验周期如下:1. 年度检查,每年至少1次,选择在适当时机进行;2. 按照所充装介质不同,定期检验周期见表4-1;3. 定期检验用声发射检测替代外测法水压试验时,充装A类介质的长管拖车定期检验周期为3年,充装B类介质的长管拖车定期检验周期为4年。
表4-1定期检验周期(四)有下列情形之一的长管拖车,应当提前进行定期检验:1. 发现有严重腐蚀、损伤或者对其安全使用有怀疑的。
2. 充装介质中,腐蚀成份含量超过相关标准规定的。
3. 发生交通、火灾等事故,造成对安全使用有影响的。
4. 停用时间超过1年,启用前。
5. 年度检查发现问题,而且影响安全使用的。
(五)当年度检查、定期检验在同一年度进行时,应当依次进行定期检验、年度检查,其中定期检验已经进行的项目,年度检查时不再重复进行。
(六)年度检查可由使用单位或者制造单位进行,定期检验应当由国家质检总局核准的具备长管拖车定期检验专项资格的检验机构进行。
《压力容器定期检验规则》(TSG R7001-2004)第2号修改单[修改内容自2007年2月1日起施行]
6. 使用单位压力容器管理人员必须到现场配合检验工作; 7. 如果需要进入容器内部检验,还需要符合本规则第三章的 有关要求。 (四)使用单位应当建立健全压力容器安全管理规章制度和应 急预案,各项应急措施应当落实到位,要求配备的应急抢险设备、 器材应当齐全、完好。 三、全面检验项目 (一)小型制冷装置中压力容器的全面检验可以在系统不停机 的状态下进行。检验项目包括宏观检查、氨液成分检查、壁厚测定、 安全附件检查和高压侧压力容器的外表面无损检测,必要时还应该 进行声发射检测、埋藏缺陷检测、材质检查、强度校核及低压侧压 力容器的外表面无损检测等检验项目。 (二)宏观检查的内容与要求如下: 1. 铭牌、标识等是否符合有关规定; 2. 保温层是否有破损、脱落、跑冷等现象,表面油漆是否完 好; 3. 首次全面检验时应该检查容器结构(例如筒体与封头连接、 开孔部位及补强、焊缝布置等)是否符合相关要求,以后的检验仅 对运行中可能发生变化的内容进行复查; 4. 高压侧压力容器外表面是否有裂纹、变形、腐蚀、划痕、 鼓包等缺陷; 5. 用酚酞试纸检测工作状态下压力容器的焊缝、接管等各连
规程》)。
第十七条第
8.使用单位建立了符合附
8.使用单位建立了符合 TSG ZF001
2.2 (一)8(第 8 件三要求的安全阀校验站,自行 要求的安全阀校验站,自行进行安全阀
页)
进行安全阀校验。
校验。
(1)安全阀应当从压力容器
(1)安全阀应当从压力容器上拆下,
第二十五条 上拆下,按照本规则附件三“安 按照 TSG ZF001 要求进行解体检查、维
(四)检验人员应该选择有代表性的部位进行壁厚测定,应当 保证足够的测厚点数。
(五)高压侧压力容器应该进行外表面无损检测抽查,对应力 集中部位、变形部位、有怀疑的焊接接头、补焊区、工卡具焊迹、 电弧损伤处和易产生裂纹部位应该重点检查。
压力容器定期检验规则(TSGR7001-)
(四)准备好压力容器安全管理规章制度和安全操作规范,操作人员的资格证;
(五)检查时,使用单位压力容器管理人员和相关人员到场配合,协助检查工作,及时提供检查人员需要的其他资料。
第十三条检查前检查人员应当首先全面了解被检压力容器的使用情况、管理情况,认真查阅压力容器技术档案资料和管理资料,做好有关记录。
5.停止使用时间超过2年的;
6.改变使用介质并且可能造成腐蚀现象恶化的;
7.设计图样注明无法进行耐压试验的;
8.检验中对其他影响安全的因素有怀疑的;
9.介质为液化石油气且有应力腐蚀现象的,每年或根据需要进行全面检验;
10.采用“亚铵法”造纸工艺,且无防腐措施的蒸球根据需要每年至少进行一次全面检验;
11.球形储罐(使用标准抗拉强度下限бb≥540MPa材料制造的,投用一年后应当开罐检验);
(1)选型错误;
(2)表盘封面玻璃破裂或者表盘刻度模糊不清;
(3)封印损坏或者超过检定有效期限;
(4)表内弹簧管泄漏或者压力表指针松动;
(5)指针扭曲断裂或者外壳腐蚀严重;
(6)通旋塞或者针形阀开启标记不清或者锁紧装置损坏。
(二)液位计
1.液位计年度检查,至少包括以下内容:
(1)液位计的定期检修维护制度;
当全面检验、耐压试验和年度检查在同一年度进行时,应当依次进行全面检验、耐压试验和年度检查,其中全面检验已经进行的项目,年度检查时不再重复进行。
对无法进行或者无法按期进行全面检验、耐压试验的压力容器,按照《容规》第138条规定执行。
第五条压力容器一般应当于投用满3年时进行首次全面检验。下次的全面检验周期,由检验机构根据本次全面检验结果按照本规则第四条的有关规定确定。
TSG特种设备安全技术规范-压力容器定期检验规则(30)(1)
TSG特种设备安全技术规范-压力容器定期检验规则(30)(1)TSG特种设备安全技术规范 TSG R7001-2004压力容器定期检验规则Pressure Vessels Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2004年6月23日目录TSG 特种设备安全技术规范 TSG R7001-2004·· 0压力容器定期检验规则第一章总则第一条为了保证在用压力容器定期检验工作的质量,确保压力容器安全运行,防止事故发生,根据《特种设备安全监察条例》、《压力容器安全技术监察规程》(以下简称《容规》)的有关规定,制定本规则。
第二条本规则适用于属于《容规》适用范围的压力容器的年度检查和定期检验。
其中,在用罐车(以下简称罐车)、在用罐式集装箱(以下简称罐式集装箱)的年度检查和定期检验,除符合本规则正文的有关要求外,还应当遵照本规则附件一《移动式压力容器定期检验附加要求》的规定。
在用医用氧舱(以下简称医用氧舱)的年度检查和定期检验应当按本规则附件二《医用氧舱定期检验要求》进行。
第三条年度检查,是指为了确保压力容器在检验周期内的安全而实施的运行过程中的在线检查,每年至少一次。
固定式压力容器的年度检查可以由使用单位的压力容器专业人员进行,也可以由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验检测机构(以下简称检验机构)持证的压力容器检验人员进行。
第四条压力容器定期检验工作包括全面检验和耐压试验。
(一)全面检验是指压力容器停机时的检验。
全面检验应当由国家质检总局核准的检验机构进行。
其检验周期为:1.安全状况等级为1、2级的,一般每6年一次;2.安全状况等级为3级的,一般3~6年一次;3.安全状况等级为4级的,其检验周期由检验机构确定。
压力容器安全状况等级的评定按本规则第五章进行。
(二)耐压试验是指压力容器全面检验合格后,所进行的超过最高工作压力的液压试验或者气压试验。
TSGR7001-2004
二 00 六年十二月三十一日

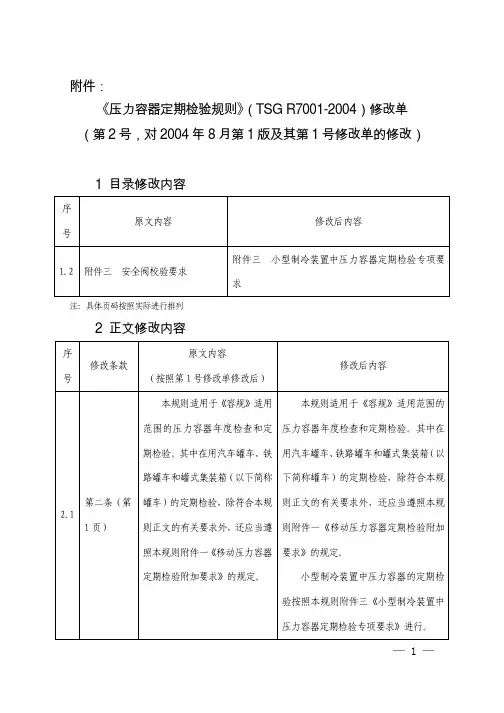

附件: 《压力容器定期检验规则》 (TSG R7001-2004)修改单 (第 2 号,对 2004 年 8 月第 1 版及其第 1 号修改单的修改)
1 目录修改内容
序 号 1.2 附件三 原文内容 安全阀校验要求 附件三 项要求 修改后内容 小型制冷装置中压力容器定期检验专
本规则适用于《容规》适用 范围的压力容器的年度检 查和定期检验。其中,在用 汽车罐车、 铁路罐车和罐式 集装箱(以下简称罐车)的 定期检验,……。 在用医用氧舱 (以下简称氧 舱) 的定期检验应当按本规 则附件二 《医用氧舱定期检 验要求》进行。
2
(二)使用单位建立、 实施了健全 的设备使用、 管理与维修保养制 度, 并且能满足以下各项条件也 可以延长 3 年: 第十七条 (1)连续 2 次的运行检查,所用 第(二)项 的安全阀未发现第十六条(五)2 (第 8 页第 中所列的任何问题; 9 行) (2)使用单位建立了符合附件三 要求的安全阀校验站, 自行进行 安全阀校验; (3)使用单位建有可靠的压力控 制与调节装置或者报警装置。
(七)全面检验工作完成后, 检验人员应该根据检验结 果,按本规则的规定,评定 罐车的安全状况及下次全 面检验的周期, 出具检验报 告, 报告格式应当符合本规 则附录 2 的要求。
7
附件二, 第二 3.医用氧舱的操舱、 维护维修 3.医用氧舱的维护维修人 (二)3.项 (第 人员资格证书; 员资格证书; 35 页第 4 行) 附件二, 第二 维护维修人员是否持 5.维护维修人员是否持证 (三)5.项 (第 5.操舱、 35 页第 17 证上岗,资格证书有效性; 上岗,资格证书有效性; 行) 附表 2-1, 《医用氧舱 年度检验结 4 操舱、维护人员持证上岗 论报告》 表格 情况 (第 41 页第 5 格) 附录 2,《压 力容器全面 16 耐压试验报告 检验报告目 17 气密性试验报告 录》(第 57 18 附加检查、检测报告 页)
TSG R7001-2004压力容器定期检验规则
4
维护人员持证上岗情况
格)
附录 2,《压力容器 16 耐压试验报告
10 全面检验报告目录》 17 气密性试验报告
(第 57 页)
18 附加检查、检测报告
16 气密性试验报告 17 附加检查、检测报告
另,附录 3:《耐压试验报告》(第 75 页)最后一栏修改为:
检验机构核准证号:
检验:
日期:
(检验机构检验专用章) 年月日
附件:
《压力容器定期检验规则》(TSG R7001-2004)修改单 (第 1 号,对 2004 年 8 月第 1 版的修改)
序号 1
2
修改条款 第二条(第 1 页第 6 行)
第十七条第(二)项 (第 8 页第 9 行)
原文内容
本规则适用于属于《容规》适 用范围的压力容器的年度检 验和定期检验。其中,在用罐 车(以下简称罐车)、在用罐 式集装箱(以下简称罐式集装 箱)的年度检查和定期检 验,……。 在用医用氧舱(以下简称医用 氧舱)的年度检查和定期检验 应当按本规则附件二《医用氧 舱定期检验要求》进行。
序号 4 5
6 7
修改条款
第二十九条的[σ]t有 关内容(第 17 页第 18 行)
原文内容
[σ]t - 设 计 温 度 下 材 料 的 许 用应力,MPa。
(二十)罐车年度检验工作完 成后,检验人员应该根据实 附件一,第二(二十) 际检验情况,按《压力容器 项(第 31 页第 16 行) 定期检验规则》年度检验的 有关规定做出检验结论,出 具检验报告。
修改后内容
本规则适用于《容规》适用 范围的压力容器的年度检查 和定期检验。其中,在用汽 车罐车、铁路罐车和罐式集 装箱(以下简称罐车)的定 期检验,……。 在用医用氧舱(以下简称氧 舱)的定期检验应当按本规 则附件二《医用氧舱定期检 验要求》进行。
压力容器定期检验规则精简版
压力容器定期检查规则第一章总则第二条本规则合用于《容规》合用范畴旳压力容器旳年度检查和定期检查。
其中,在用汽车罐车、铁路罐车和罐式集装箱(如下简称罐车)旳定期检查,除符合本规则正文旳有关规定外,还应当遵循本规则附件一《移动式压力容器定期检查附加规定》旳规定。
小型制冷装置中压力容器旳定期检查按照本规则附件三《小型制冷装置中压力容器定期检查专项规定》进行。
在用医用氧舱(如下简称氧舱)旳定期检查应当按本规则附件二《医用氧舱定期检查规定》进行。
第三条年度检查,是指为了保证压力容器在检查周期内旳安全而实行旳运营过程中旳在线检查,每年至少一次。
固定式压力容器旳年度检查可以由使用单位旳压力容器专业人员进行,也可以由国家质量监督检查检疫总局(如下简称国家质检总局)核准旳检查检测机构(如下简称检查机构)持证旳压力容器检查人员进行。
第四条压力容器定期检查工作涉及全面检查和耐压实验。
(一)全面检查是指压力容器停机时旳检查。
全面检查应当由检查机构进行。
其检查周期为:1、安全状况级别为1、2级旳,一般每6年一次;2、安全状况级别为3级旳,一般3~6年一次;3、安全状况级别为4级旳,其检查周期由检查机构拟定。
压力容器安全状况级别旳评估按本规则第五章进行。
(二)耐压实验是指压力容器全面检查合格后,所进行旳超过最高工作压力旳液压实验或者气压实验。
每两次全面检查期间内,原则上应当进行一次耐压实验。
当全面检查、耐压实验和年度检查在同一年度进行时,应当依次进行全面检查、耐压实验和年度检查,其中全面检查已经进行旳项目,年度检查时不再反复进行。
对无法进行或者无法按期进行全面检查、耐压实验旳压力容器,按照《容规》第138条规定执行。
第五条压力容器一般应当于投用满3年时进行初次全面检查。
下次旳全面检查周期,由检查机构根据本次全面检查成果按照本规则第四条旳有关规定拟定。
(一)有如下状况之一旳压力容器,全面检查周期应当合适缩短:1.介质对压力容器材料旳腐蚀状况不明或者介质对材料旳腐蚀速率每年不小于0.25mm,以及设计者所拟定旳腐蚀数据与实际不符旳;2.材料表面质量差或者内部有缺陷旳;3.使用条件恶劣或者使用中发现应力腐蚀现象旳;4.使用超过,通过技术鉴定或者由检查人员确认按正常检查周期不能保证安全使用旳;5.停止使用时间超过2年旳;6.变化使用介质并且也许导致腐蚀现象恶化旳;7.设计图样注明无法进行耐压实验旳;8.检查中对其她影响安全旳因素有怀疑旳;9.介质为液化石油气且有应力腐蚀现象旳,每年或根据需要进行全面检查;10.采用“亚铵法”造纸工艺,且无防腐措施旳蒸球根据需要每年至少进行一次全面检查;11.球形储罐(使用原则抗拉强度下限σb≥540MPa材料制造旳,投用一年后应当开罐检查); 12.搪玻璃设备。
压力容器定期检验规则(TSG.
附件:《压力容器定期检验规则》(TSG R7001-2004)修改单(第2号,对2004年8月第1版及其第1号修改单的修改)1 目录修改内容注:具体页码按照实际进行排列2 正文修改内容3 附件修改内容(1)将附件三《小型制冷装置压力容器定期检验专项要求》及其内容插入第47页;(2)删除原附件三《安全阀校验要求》的全部内容。
(3)附件三的内容如下:附件三:小型制冷装置压力容器定期检验专项要求一、总则(一)本专项要求是在本规则的框架下,对在用小型制冷装置中压力容器定期检验提出的具体要求。
(二)本专项要求适用于以氨为制冷剂,单台贮氨器容积不大于5立方米且总容积不大于10立方米的小型制冷装置中压力容器的定期检验,包括全面检验和耐压试验。
小型制冷装置压力容器主要包括冷凝器、贮氨器、低压循环贮氨器、氨液分离器、中间冷却器、集油器、油分离器等。
(三)小型制冷装置压力容器的年度检查按照本规则第二章的有关规定执行。
全面检验按照本专项要求执行,其中符合本规则第七条(一)、(二)项规定的压力容器,应该进行耐压试验,耐压试验应当满足本规则第四章的要求。
二、全面检验前的准备工作(一)检验人员应该审查以下资料:1. 设计单位资格、设计、安装、使用说明书,主要受压元件设计图样,强度计算书等;2. 制造单位资格、产品合格证书、质量证明书、监督检验证书等;3. 安装资料、安装日期,竣工验收文件、安装监督检验证书等;4. 有关维修或者改造的文件,重大改造维修方案,告知文件,竣工资料,改造、维修监督检验证书等;5. 使用登记证;6. 设备的运行记录;7. 氨液充装时间及氨液成分检查记录;8. 运行周期内的年度检查报告和历次全面检验报告;9. 安全附件校验记录;10. 使用单位安全操作规程、安全管理规章制度、应急预案。
(二)检验人员应该根据资料审查结果和现场的实际情况确定检验项目,制订检验方案,对于同一类型的压力容器,也可以制定通用检验方案。
压力容器定期检验规则(3次修订后整理完整全文)
压力容器定期检验规则(3次修订后整理完整全文)TSG 特种设备安全技术规范TSG R7001-2004-11-4压力容器定期检验规则Pressure Vessels Periodical Inspection Regulation中华人民共和国国家质量监督检验检疫总局颁布2004年6月23日目录第一章总则 (1)第二章年度检查 (3)第三章全面检验 (9)第四章耐压试验 (17)第五章安全状况等级评定 (19)第六章附则 (24)附件一移动式压力容器定期检验附加要求 (26)附件二医用氧舱定期检验要求 (34)附件三小型制冷装置中压力容器定期检验专项要求 (47)附件四长管拖车定期检验专项要求………………………………………附录1 压力容器年度检查报告 (52)附录2 压力容器全面检验报告 (55)附录3 耐压试验报告 (75)附录4 特种设备检验意见通知书 (76)压力容器定期检验规则第一章总则第一条为了保证在用压力容器定期检验工作的质量,确保压力容器安全运行,防止事故发生,根据《特种设备安全监察条例》、《压力容器安全技术监察规程》(以下简称《容规》)的有关规定,制定本规则。
第二条本规则适用于《容规》适用范围的压力容器年度检查和定期检验。
其中在用汽车罐车、铁路罐车和罐式集装箱(以下简称罐车)的定期检验,除符合本规则正文的有关要求外,还应当遵照本规则附件一《移动压力容器定期检验附加要求》的规定。
小型制冷装置中压力容器的定期检验按照本规则附件三《小型制冷装置中压力容器定期检验专项要求》进行,长管拖车的定期检验按照本规则附件四《长管拖车定期检验专项要求》进行。
在用医用氧舱(以下简称氧舱)的定期检验应当按本规则附件二《医用氧舱定期检验要求》进行。
第三条年度检查,是指为了确保压力容器在检验周期内的安全而实施的运行过程中的在线检查,每年至少一次。
固定式压力容器的年度检查可以由使用单位的压力容器专业人员进行,也可以由国家质量监督检验检疫总局(以下简称国家质检总局)核准的检验检测机构(以下简称检验机构)持证的压力容器检验人员进行。
