机器人实验指导书

机器人实验指导书

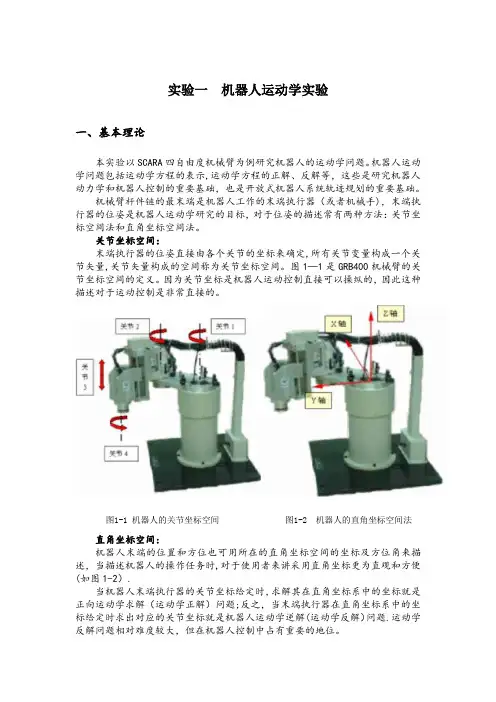

实验一机器人运动学实验一、基本理论本实验以SCARA四自由度机械臂为例研究机器人的运动学问题。

机器人运动学问题包括运动学方程的表示,运动学方程的正解、反解等,这些是研究机器人动力学和机器人控制的重要基础,也是开放式机器人系统轨迹规划的重要基础。

机械臂杆件链的最末端是机器人工作的末端执行器(或者机械手),末端执行器的位姿是机器人运动学研究的目标,对于位姿的描述常有两种方法:关节坐标空间法和直角坐标空间法。

关节坐标空间:末端执行器的位姿直接由各个关节的坐标来确定,所有关节变量构成一个关节矢量,关节矢量构成的空间称为关节坐标空间。

图1—1是GRB400机械臂的关节坐标空间的定义。

因为关节坐标是机器人运动控制直接可以操纵的,因此这种描述对于运动控制是非常直接的。

图1-1 机器人的关节坐标空间图1-2 机器人的直角坐标空间法直角坐标空间:机器人末端的位置和方位也可用所在的直角坐标空间的坐标及方位角来描述,当描述机器人的操作任务时,对于使用者来讲采用直角坐标更为直观和方便(如图1-2).当机器人末端执行器的关节坐标给定时,求解其在直角坐标系中的坐标就是正向运动学求解(运动学正解)问题;反之,当末端执行器在直角坐标系中的坐标给定时求出对应的关节坐标就是机器人运动学逆解(运动学反解)问题.运动学反解问题相对难度较大,但在机器人控制中占有重要的地位。

机器人逆运动学求解问题包括解的存在性、唯一性及解法三个问题。

存在性:至少存在一组关节变量来产生期望的末端执行器位姿,如果给定末端执行器位置在工作空间外,则解不存在.唯一性:对于给定的位姿,仅有一组关节变量来产生希望的机器人位姿。

机器人运动学逆解的数目决定于关节数目、连杆参数和关节变量的活动范围。

通常按照最短行程的准则来选择最优解,尽量使每个关节的移动量最小。

解法:逆运动学的解法有封闭解法和数值解法两种.在末端位姿已知的情况下,封闭解法可以给出每个关节变量的数学函数表达式;数值解法则使用递推算法给出关节变量的具体数值,速度快、效率高,便于实时控制。

机器人技术实验指导书21页word文档

机器人技术实验指导书21页word文档

机器人技术基础实验指导书机电一体化实验室2009年6月学生实验规则1、实验前,学生要认真阅读实验指导书中内容,以求对实验目的、内容、方法和步骤有初步的了解。

2、遵守实验室的各项规章制度,听从教师的指导,实验时必须严肃、认真、细致。

3、要求在教师指导下,独立按时完成规定的实验内容。

4、实验过程中,学生不得无故迟到、早退、旷课、有事须请假批准。

5、遵守操作规则,注意安全。

6、爱护实验中用到的相关设备与工具,丢失损失东西,及时报告,照价赔偿。

7、实验结束,应将设备、仪器、工具清理干净,搞好当天卫生。

第一章HNC-IR型教学机器人简介HNC-IR型教学机器人的总体结构为立式关节形式,具有五个自由度,各关节均采用步进电机经谐波减速器和绳轮驱动,绳轮轮系具有消除间隙机构,因此定位精度较高。

机器人的各关节结构实现了部件化,便于更换不同形式的驱动电机,根据教学、科研和工业的需要可以在各关节的驱动轴上安装力或位置检测元件,更换不同手爪非常简便。

1.1 HNC-IR教学机器人基本配置HNC-IR教学机器人由控制单元、示教操作盒、控制电柜和机器人主体等部分组成,通过连接电缆连成一体,如图1.1所示。

1.1.1 控制单元HNC-IR教学机器人的控制单元实际上就是一台工控PC机或商用PC机。

它包括主机、彩色CRT显示器、标准键盘等几部分,通过打印机接口(并行接口)由打印电缆与控制电柜侧面的“计算机接口”插座相连。

PC机键盘和CRT是人机交互的主要设备,负责编程及系统管理操作。

1.1.2 示教操作盒HNC-IR教学机器人的示教操作盒如图1.2所示,通过连接电缆直接连于控制电柜后面的“示教盒互连”插头上。

示教操作盒用于直接控制机器人的动作及获取示教编程位姿。

示教操作盒的使用介绍1.4节。

1.1.3 控制电柜控制电柜通过“220V电源”插头由连接电缆连到交流220V电源上,为机器人的控制提供强电,它把控制单元和示教操作盒送来的命令和操作转换为控制机器人动作的信号,送到固定在机器人主体上的步进电机,经谐波减速器和绳轮驱动带动机器人关节转动。

机器人实验指导书

机器人实验指导书

机器人实验指导书主编王俊于洋洋贺莹天津大学仁爱学院专用教材2017年6月实验须知1. 实验是学习现代制造技术课程不可缺少的组成部分,这对加深理解基本概念,巩固课堂上所学的知识都很重要,每次实验必须认真对待。

2.做实验前,必须认真预习有关课程内容和阅读实验指导书,熟悉实验内容和步骤。

3. 做实验时要严格按照实验指导书的内容,步骤进行,认真操作,做好实验记录。

4. 做完实验,请指导教师看实验结果,教师确认实验通过后.应将实验台恢复原状,经指导教师同意后才能离开实验室。

5. 每次实验后,按实验指导书的要求,填好实验报告,交给指导老师审阅。

实验一MD-1200机器人机构测绘和焊接实验(一)实验目的及意义1、实验意义:机器人技术是综合了许多学科的知识,例如计算机、控制论、机构学、信息和传感技术、人工智能、仿生学等多学科而形成的高新技术,是当今研究领域十分重视的课题,机器人在很多领域都得到广泛应用。

机器人是一种具有人体上肢的部分功能,工作程序固定的自动化装置。

机器人具有结构简单、成本低廉、维修容易的优势,但功能较少,适应性较差。

目前我国常把具有上述特点的机器人称为专用机器人,而把工业机械人称为通用机器人。

简而言之,机器人就是用机器代替人手,把工件由某个地方移向指定的工作位置,或按照工作要求以操纵工件进行加工。

工业机器人,一般指的是在工厂车间环境中,配合自动化生产的需要,代替人来完成材料或零件的搬运、加工、装配等操作的一种机器人。

国际标准化组织(ISO)在对工业机器人所下的定义是“机器人是一种自动的、位置可控的、具有编程能力的多功能机械手,这种机械手具有几个轴,能借助于可编程序操作来处理各种材料、零件、工具和专用设备,以执行种种任务”。

通过本次实验使学生充分认识焊接工业机器人结构组成及应用,熟练进行精确的测绘与控制,对于学好工业机器人技术及应用、机械工程测试技术基础等专业课程有着非常重要的意义。

2、实验目的:(1)掌握机器人的组成。

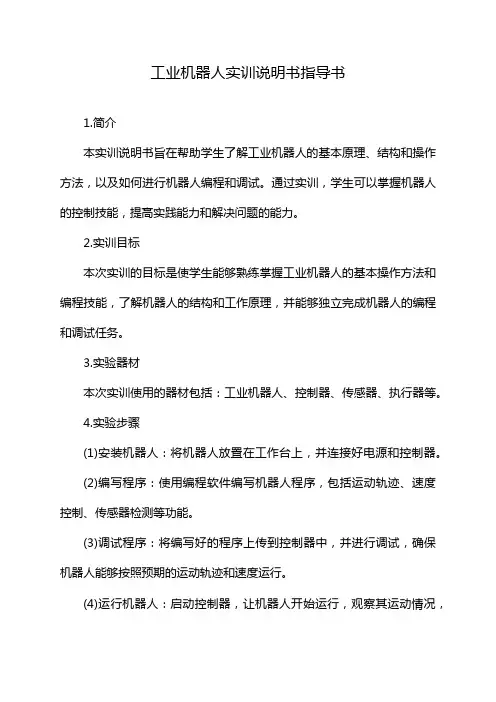

工业机器人实训说明书指导书
