电力系统分析课程设计 三相短路故障分析计算
三相短路分析及短路电流计算
三相短路分析及短路电流计算三相短路分析及短路电流计算是电力系统中一个重要的问题，在电力系统运行和设计中起着至关重要的作用。
理解和计算三相短路电流对于保护设备和系统的可靠性至关重要。
下面我将详细介绍三相短路分析及短路电流计算的内容。
1.三相短路分析三相短路是指三相电源之间或电源与负载之间发生短路故障，造成电流突然增加。
三相短路会导致电流剧增，电网负载增大，电网发电机负荷骤降。
因此，对于电力系统而言，短路是一种严重的故障。
短路的原因主要有以下几种：-外部因素，如雷击、设备故障等；-人为因素，如误操作、设备维护不当等。
短路的位置主要有以下几种：-发电机绕组内部；-输电线路中；-终端设备终端内部。
短路的类型主要有以下几种：-对地短路（单相接地短路、双相接地短路）；-相间短路；-相对地短路；-三相短路。
短路电流是指在短路发生时，电路中的电流值。
短路电流的计算是电力系统设计、保护设备选择、线路容量选择的重要依据。
正确计算短路电流能够保证系统的安全运行。
短路电流的计算包括以下步骤：-确定故障位置和类型；-确定电路参数，包括发电机额定电流、负载电流、接地电阻等；-选择合适的计算方法，如对称分量法、复杂网络法、解耦法等；-根据选定的计算方法进行计算，并考虑系统运行时的各种条件，如电源电压波动、电源短路容量等；-对计算结果进行验证和分析，确保结果的准确性。
在进行短路电流计算时，还需要考虑以下几个因素：-各种设备的短路容量，包括母线、断路器、继电器等；-系统的整体阻抗和电流限制；-瞬时电流和持续电流的功率损耗；-预测设备短路容量的变化趋势。
总之，三相短路分析及短路电流计算对于电力系统的正常运行和设备的保护至关重要。
准确计算短路电流能够帮助电力系统工程师定位和解决故障，从而确保系统的安全运行。
原创力 电力系统三相短路电流计算电力系统分析课程设计毕业设计.doc文档投.docx
1前言 (2)1.1短路的原因 (2)1.2短路的类型 (2)1.3短路计算的目的 (2)1.4短路的后果 (3)2电力系统三相短路电流计算42. 1电力系统网络的原始参数 (4)2・2制定等值网络及参数计算 (5)2・2・1标幺制的概念 (5)2. 2. 2有三级电压的的网络中各元件参数标幺值的计算 (6)2. 2. 3计算各元件的电抗标幺值 (8)2. 2. 4系统的等值网络图 (9)2.3短路电流计算曲线的确 (9)2.4故障点短路电流计算 (10)2.4. Ifi点三相短路. (10)2. 4.2f3点短路. (12)3电力系统不彬短路电流计算 (15)3.1对称分量法的应用 (15)3・2各序网络的制定 (16)3.2.1同步发电机的各序电抗 (16)3. 2. 2变压器的各序电抗 (16)3. 3不对称短路的分析 (17)3. 3.1不对称短路三种情况的分析 (17)3・3・2正序等效定则 (20)3. 3. 3不对称短路时短路点电流的计算 (21)4结论 (27)5总结与体会 (28)6 WS (29)7参考文献 (30)1前言在电力系统的设计和运行中，都必须考虑到可能发生的故障和不正常运行的情况，因为它们会破坏对用户的供电和电气设备的正常工作，而且还可能对人生命财产产生威胁。
从电力系统的实际运行情况看，这些故障绝大多数多数是由短路引起的，因此除了对电力系统的短路故障有一较深刻的认识外，还必须熟练掌握电力系统的短路计算。
短路是电力系统的严重故障。
所谓短路，是指一切不正常的相与相之间或相与地（对于中性点接地的系统）发生通路的情况。
1.1短路的原因产生短路的原因很多，主要有如下几个方而：（1）元件损坏，例如绝缘材料的自然老化、设计、安装及维护不良所带来的设备缺陷发展成短路等：（2）气象条件恶劣, 例如當击造成的网络放电或避雷器动作，架空线路由于大风或导线覆冰引起电杆倒塌等：（3）违规操作，例如运行人员带负荷拉闸，线路或设备检修后未拆除接地线就加上电压等；（4）其他，如挖沟损伤电缆，鸟兽跨接在裸露的载流部分等。
电力系统故障分析与短路计算分析
正序分量 F a 1 , F b 1 , F c 1 对 称
负序分量 F a 2 , F b 2 , F c 2 分 零序分量 F a 0 , F b 0 , F c 0 量
F a F a0 F a1 F a2 F b F b0 F b1 F b2 F c F c0 F c1 F c2
电力系统故障分析与短路 计算分析
（电力系统不对称运行/故障分析方法--对称分量法）
出发点：
•电力系统不对称运行/故障时，采用相分量 分析复杂而困难·
•使用对称分量法将不对称相分量转化未对 称的序分量，可利用其对称性简化不对称运 行/故障分析
1. 对称分量法
不对称相量 F a , F b , F c
Ec ZG
ZL
U b U b0 U b1 U b2
Zn
Ia
Ib
Ic
Ua Ub Uc
U c U c0 U c1 U c2
Ea ZG
ZL
对称分量法
a2E a Z G
ZL
Ia
F a F a0 F a1 F a2 F b F b0 F b1 F b2 F c F c0 F c1 F c2
– 零序电流相同相位，只能通过大地或 与地连接的其他导体才能构成通路。
– 变压器中性点接地的数量和位置确定 了零序网络的结构。
15
2006-5-20
电力系统故障分析
16
2006-5-20
电力系统故障分析
17
2006-5-20
电力系统故障分析
aU a1
特Z n点: 各U序a 2 网三相a U a完2 全a 2U对a 2
称，可U分a 0 析单相U a 0序网U a 0
第七章电力系统三相短路的分析与计算
第七章电力系统三相短路的分析与计算电力系统三相短路是指在电力系统中发生的电路短路故障，其中涉及到三个相位之间的短路。
在电力系统中，电路短路是一种严重的故障，可能会导致系统故障、设备损坏和人员伤亡。
因此，对电力系统三相短路进行分析和计算十分重要。
首先，为了进行电力系统三相短路的分析与计算，需要了解电力系统的拓扑结构和电气参数。
电力系统的拓扑结构包括发电厂、变电站、输电线路和配电系统等组成部分。
电力系统的电气参数包括电压、频率、电流和阻抗等。
在进行电力系统三相短路分析与计算时，首先需要确定电路的故障类型。
电力系统的三相短路可以分为对地短路和相间短路。
对地短路是指电路的任意一相与地之间发生短路，相间短路是指电路的任意两个相之间发生短路。
对地短路通常是系统中最简单的短路类型，而相间短路通常是更严重的故障。
然后，需要根据电力系统的电气参数和拓扑结构，进行电力系统三相短路计算。
电力系统三相短路计算包括短路电流的计算和短路电流的传递。
短路电流的计算需要根据电力系统的阻抗和电流进行计算，可以使用相序基准法、对称分量法和潮流法等方法进行计算。
短路电流的传递是指确定电路中各个节点的短路电流，根据电力系统的拓扑结构和电气参数进行计算。
最后，需要根据电力系统三相短路的分析结果，采取相应的保护措施。
电力系统的保护装置能够及时检测和隔离电路的短路故障，以保护电力系统的设备和人员的安全。
保护措施包括过电流保护、地跳保护和差动保护等。
过电流保护用于检测电流异常，地跳保护用于检测对地短路，差动保护用于检测相间短路。
总而言之，电力系统三相短路的分析与计算是电力系统运行和保护的重要组成部分。
通过对电力系统的拓扑结构和电气参数进行分析与计算，可以有效地预防和处理电力系统中的短路故障，以保护电力系统设备和人员的安全。
电力系统三相短路的分析与计算及三相短路的分类

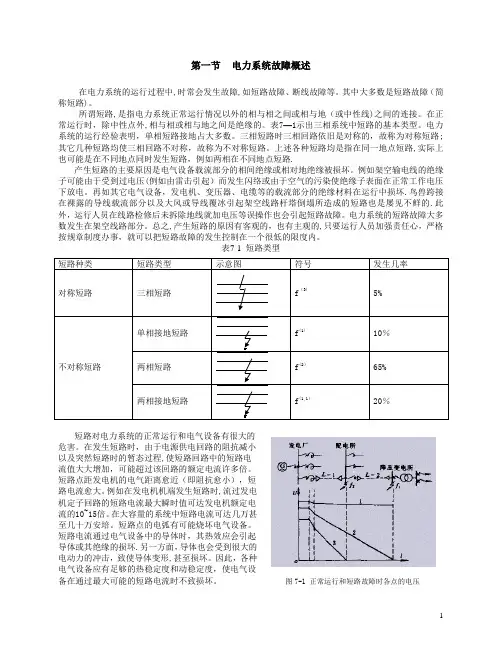

第一节电力系统故障概述在电力系统的运行过程中,时常会发生故障,如短路故障、断线故障等。
其中大多数是短路故障（简称短路)。
所谓短路,是指电力系统正常运行情况以外的相与相之间或相与地（或中性线)之间的连接。
在正常运行时，除中性点外,相与相或相与地之间是绝缘的。
表7—1示出三相系统中短路的基本类型。
电力系统的运行经验表明，单相短路接地占大多数。
三相短路时三相回路依旧是对称的，故称为对称短路;其它几种短路均使三相回路不对称，故称为不对称短路。
上述各种短路均是指在同一地点短路,实际上也可能是在不同地点同时发生短路，例如两相在不同地点短路.产生短路的主要原因是电气设备载流部分的相间绝缘或相对地绝缘被损坏。
例如架空输电线的绝缘子可能由于受到过电压(例如由雷击引起）而发生闪络或由于空气的污染使绝缘子表面在正常工作电压下放电。
再如其它电气设备，发电机、变压器、电缆等的载流部分的绝缘材料在运行中损坏.鸟兽跨接在裸露的导线载流部分以及大风或导线覆冰引起架空线路杆塔倒塌所造成的短路也是屡见不鲜的.此外，运行人员在线路检修后未拆除地线就加电压等误操作也会引起短路故障。
电力系统的短路故障大多数发生在架空线路部分。
总之,产生短路的原因有客观的，也有主观的,只要运行人员加强责任心，严格按规章制度办事，就可以把短路故障的发生控制在一个很低的限度内。
表7-1 短路类型短路对电力系统的正常运行和电气设备有很大的Array危害。
在发生短路时，由于电源供电回路的阻抗减小以及突然短路时的暂态过程,使短路回路中的短路电流值大大增加，可能超过该回路的额定电流许多倍。
短路点距发电机的电气距离愈近（即阻抗愈小），短路电流愈大。
例如在发电机机端发生短路时,流过发电机定子回路的短路电流最大瞬时值可达发电机额定电流的10~15倍。
在大容量的系统中短路电流可达几万甚至几十万安培。
短路点的电弧有可能烧坏电气设备。
短路电流通过电气设备中的导体时，其热效应会引起导体或其绝缘的损坏.另一方面，导体也会受到很大的电动力的冲击，致使导体变形,甚至损坏。
电力系统【第七章：电力系统三相短路的分析与计算】

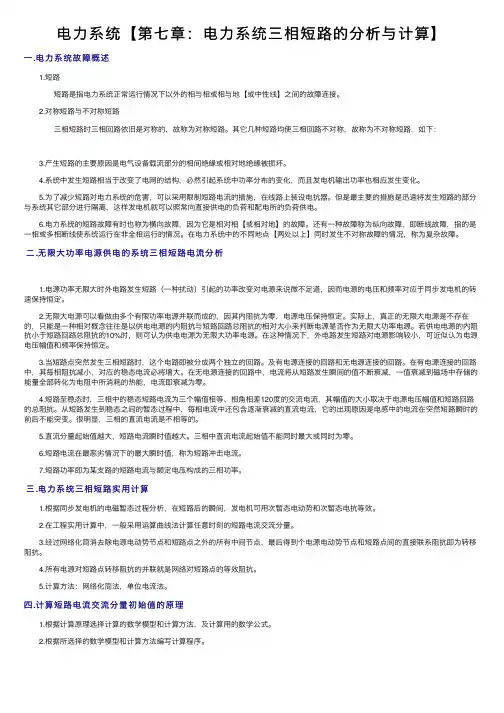

电⼒系统【第七章：电⼒系统三相短路的分析与计算】⼀.电⼒系统故障概述 1.短路 短路是指电⼒系统正常运⾏情况下以外的相与相或相与地【或中性线】之间的故障连接。
2.对称短路与不对称短路 三相短路时三相回路依旧是对称的，故称为对称短路。
其它⼏种短路均使三相回路不对称，故称为不对称短路，如下： 3.产⽣短路的主要原因是电⽓设备载流部分的相间绝缘或相对地绝缘被损坏。
4.系统中发⽣短路相当于改变了电⽹的结构，必然引起系统中功率分布的变化，⽽且发电机输出功率也相应发⽣变化。
5.为了减少短路对电⼒系统的危害，可以采⽤限制短路电流的措施，在线路上装设电抗器。
但是最主要的措施是迅速将发⽣短路的部分与系统其它部分进⾏隔离，这样发电机就可以照常向直接供电的负荷和配电所的负荷供电。
6.电⼒系统的短路故障有时也称为横向故障，因为它是相对相【或相对地】的故障。
还有⼀种故障称为纵向故障，即断线故障，指的是⼀相或多相断线使系统运⾏在⾮全相运⾏的情况。
在电⼒系统中的不同地点【两处以上】同时发⽣不对称故障的情况，称为复杂故障。
⼆.⽆限⼤功率电源供电的系统三相短路电流分析 1.电源功率⽆限⼤时外电路发⽣短路（⼀种扰动）引起的功率改变对电源来说微不⾜道，因⽽电源的电压和频率对应于同步发电机的转速保持恒定。
2.⽆限⼤电源可以看做由多个有限功率电源并联⽽成的，因其内阻抗为零，电源电压保持恒定。
实际上，真正的⽆限⼤电源是不存在的，只能是⼀种相对概念往往是以供电电源的内阻抗与短路回路总阻抗的相对⼤⼩来判断电源是否作为⽆限⼤功率电源。
若供电电源的内阻抗⼩于短路回路总阻抗的10%时，则可认为供电电源为⽆限⼤功率电源。
在这种情况下，外电路发⽣短路对电源影响较⼩，可近似认为电源电压幅值和频率保持恒定。
3.当短路点突然发⽣三相短路时，这个电路即被分成两个独⽴的回路。
及有电源连接的回路和⽆电源连接的回路。
在有电源连接的回路中，其每相阻抗减⼩，对应的稳态电流必将增⼤。
三相短路故障分析与计算及其程序设计
三相短路故障分析与计算及其程序设计首先，我们来介绍三相短路故障的定义和特点。
三相短路故障是指三相电源之间或三相电源与大地之间发生的短路现象。
它的特点是发生瞬间，短路电流非常大，会导致电压降低、设备损坏、线路过载和停电等问题。
针对三相短路故障，我们需要进行以下分析与计算：1.短路电流计算：短路电流是指在短路点的瞬时电流值。
它的大小直接影响到电力设备的安全性能。
短路电流的计算方法一般有阻抗法、复合法和解析法等。
其中，阻抗法是最常用的方法。
通过测量电源电压、设备电压和短路电流等参数，可以计算出短路电流的大小。
2.短路电流传播计算：短路电流传播是指短路电流在电力系统中的传输过程。
短路电流传播计算主要包括节点电位法和分布参数法等。
节点电位法是计算电力设备节点电位的方法。
通过遍历电力系统的所有节点，计算每个节点的电位差，从而得出短路电流传播的路径。
3.短路电流定位计算：短路电流定位是指确定短路故障点的位置。
短路故障点的位置对于维修和恢复电力系统的供电很关键。
常用的短路电流定位方法有追溯法、相对法和电压法等。
追溯法是通过追溯电力设备的运行状态和瞬时测量数据，推测短路故障点的位置。
在三相短路故障分析与计算的过程中，可以设计相应的程序来辅助实施。
程序设计的关键是根据电力系统的拓扑结构、元件参数和测量数据，实现短路电流的计算、传播和定位。
程序的具体设计需要根据实际情况进行，但一般包括以下几个步骤：1.数据输入：程序需要用户输入电力系统的拓扑结构、元件参数和测量数据等。
这些数据可以通过数据库或者手动输入的方式获取。
2.短路电流计算：根据输入的电力系统数据，程序通过相关的计算方法，计算出短路电流的大小。
3.短路电流传播计算：程序根据短路电流的大小和拓扑结构，实现短路电流传播的计算。
这可以通过节点电位法或分布参数法来实现。
4.短路电流定位计算：程序根据短路电流的传播路径，结合测量数据，实现短路电流的定位计算。
这可以通过追溯法或电压法来实现。
电力系统三相短路的分析计算
d q
X did X qiq
X adi f
f X adid X f i f
X X
d f
X ad X ad
Xa X f
∴
d q
( Xa X ad )id X qiq
X adi f
X aid
X ad (i f
id )
电力系统中某一处发生短路和 断相故障的情况
两个以上简单故障的组合
电力系统 短路故障
电力系统 断相故障
1.三相对称短路 2.单相接地短路 3.两相短路 4.两相接地短路
1.断一相故障 2.断两相故障
属
于
在各种短路故障中，单相
不
接地占大多数（65%），三
对
相短路的机会最少（5%）.
称
但三相短路的短路电流最
当电源距短路点的电气距离较远时，内阻抗相对于外阻抗要小得多，且 由短路而引起的电源送出功率的变化远小于电源的容量，这时认为电源的 电压幅值和频率都不发生变化。这样，可以将该电源视为恒定电势源或无 限大容量电源。
二、恒定电势源的三相短路
2.1、三相短路的暂态过程
短路前，系统中的A相电压和电流分别为
e Em sin(t ) i Im sin(t )
因此，在有限容量系统突然发生三相短路时，短路电流的 初值将大大超过稳态短路电流。
实际电机的绕组中都存在电阻，励磁绕组中的直流分量将衰减至零。 与该分量对应的定子电流中的自由分量也将逐步衰减，定子电流最终为 稳态短路电流。
三、同步发电机三相短路的暂态过程
同步发电机的暂态电势和暂态电抗
为了便于描述同步电机突然短路的暂态过程,需要确定一个短路瞬间不突 变的电势—交轴暂态电势 (通常以暂态后电势 代替)。
电力系统三相短路的分析计算
电力系统三相短路的分析计算
三相短路是指电力系统中三相导体之间发生短路故障，通常是由于设
备故障或外部原因引起的。
三相短路可能引起电流突然增大，电流过大很
容易导致设备的损坏或损坏。
因此，对三相短路进行及时的分析和计算非
常重要。
三相短路的分析计算主要包括以下几个方面：
1.短路电流计算：根据电力系统的拓扑结构和设备参数，通过计算和
仿真得到短路电流。
这是确定系统中短路故障的重要步骤，可以帮助工程
师了解系统中电流的大小和方向。
2.短路电流传播计算：根据系统中设备的参数，计算短路电流在系统
中的传播路径和传播过程。
这可以帮助工程师确定短路故障的类型和位置，以及各个设备受到的短路电流大小。
3.设备保护装置设定计算：根据短路电流的计算结果，确定设备保护
装置的动作时间和动作电流。
这可以帮助工程师对电力系统的保护装置进
行设置和校验，确保系统中的设备在短路故障发生时能够及时动作，保护
设备的安全运行。
4.短路电流对设备的影响计算：根据短路电流的计算结果，分析短路
故障对系统中设备的影响。
这可以帮助工程师评估设备的稳定性和可靠性，确保设备能够在短路故障发生时正常运行。
总之，电力系统三相短路的分析计算是电力系统工程中的重要任务之一、通过对短路电流的计算和分析，可以帮助工程师了解系统中的故障状态，确定短路故障的类型和位置，并对设备的保护装置进行设置和校验，
以确保系统的安全运行。
电力系统三相短路的分析与计算
电力系统三相短路的分析与计算电力系统三相短路是指电力系统中发生的由于过大的电流流过电气设备、电缆、电缆接头、电线路等导体元件而引起的电气故障。
三相短路是一种严重的故障，可能导致设备损坏、事故发生甚至火灾爆炸。
因此，对电力系统三相短路进行准确分析和计算是非常重要的。
首先，我们来看一下三相短路的类型。
三相短路可以分为对称短路和不对称短路两种情况。
对称短路是指三相短路电流大小相等，相位相同的短路；不对称短路是指三相短路电流大小不等，相位差大于120度的短路。
接下来，我们介绍一下三相短路的分析方法。
三相短路的分析可以采用阻抗法、复数法和对称分量法等方法进行。
其中，阻抗法是最常用的一种方法。
阻抗法的基本原理是利用设备和导线的等效阻抗来分析三相短路。
首先，需要测量或查表得到电源电压、设备电流和电源电阻的值。
然后，根据欧姆定律和基尔霍夫定律，利用等效电路模型计算电路中电流和电压的数值。
最后，通过计算得到的电压和电流值，可以得出电力系统中设备的功率损耗、电流大小等信息。
接下来，我们来看一下三相短路计算的具体步骤。
首先，需要收集电力系统的相关信息，包括电源电压、设备电流、电源电阻等。
然后，根据短路的类型选择相应的计算方法。
对于对称短路，可以使用复数法进行计算；对于不对称短路，可以使用对称分量法进行计算。
在计算中，可以采用手动计算或使用专业软件进行模拟计算。
最后，根据计算结果对电力系统的安全性进行评估，并采取相应的措施进行处理。
三相短路的分析和计算是一项复杂的工作，需要对电力系统和相关理论有较深入的了解。
在实际工作中，应该高度重视电力系统的安全问题，采取相应的预防措施和应急措施，保障电力系统的正常运行和人员的安全。
同时，还需要不断学习和更新电力系统的相关知识，提高自身的技术水平。
总结起来，电力系统三相短路的分析与计算是一项重要的工作，需要掌握相应的理论和方法。
只有进行准确的分析和计算，才能及时发现电力系统中的故障，保障电力系统的安全和可靠运行。
某电力系统三相短路故障计算与分析
某电力系统三相短路故障计算与分析电力系统的三相短路故障是指电力系统中三相线路之间、线路与地之间发生低阻抗短路故障。
这种故障会带来严重的电气安全隐患，甚至导致设备的损坏甚至发生火灾等事故。
因此，对电力系统的三相短路故障进行计算与分析具有重要意义。
为了进行三相短路故障计算与分析，我们首先需要了解电力系统的基本参数，包括电压、电流、阻抗等信息。
通过对电力系统的拓扑结构进行建模，可以建立系统节点之间的电位方程以及支路之间的电流方程。
以节点电压为未知数，利用基尔霍夫电流定律和基尔霍夫电压定律，可以得到节点电流和支路电流之间的关系。
接下来，我们可以根据三相短路故障的特性，在短路点附近建立等效电路模型。
对于三相短路故障，通常可以采用对称分量法进行分析。
通过将三相短路故障转化为正序、负序和零序三个独立的故障计算问题，可以更加简化和明确问题的处理过程。
正序短路是指故障时三相电压和电流的幅值相等，相位角相差120度的情况。
负序短路则是指三相电流和电压的相位相同，但幅值不相等的情况。
零序短路是指三相电流和电压的幅值都为零的情况。
对于电力系统的三相短路故障的计算，通常可以采用负序等效法和正序等效法来进行分析。
负序等效法是指将负序短路等效为对称短路，从而将三相短路问题转化为正序短路问题的方法。
正序等效法则是指将正序短路等效为对称短路，从而简化三相短路故障计算的方法。
对于短路故障计算过程中所得到的电流和电压值，我们还可以通过对故障电流和故障电压进行比较，来判断是否存在故障点的位置。
比如，如果故障电流较大，而故障点附近的电压较低，那么可以判断故障点位置在电流流动方向上的接地侧。
通过对电力系统的三相短路故障进行计算和分析，可以确定故障点的位置和故障类型，为故障排除和设备维修提供准确的依据。
同时，还可以对系统的保护装置进行校验和调整，提高电力系统的安全性和可靠性。
总之，电力系统的三相短路故障计算与分析是电力系统运行和维护中至关重要的一环。
电力系统分析课程设计 三相短路故障分析计算机算法
课程设计报告题 目 三相短路故障分析计算机算法课 程 名 称 电力系统分析 院 部 名 称 龙蟠学院专 业 08电气工程及其自动化 班 级 M08电气工程及其自动化 学 生 姓 名 学 号 课程设计地点 C314 课程设计学时 一周 指 导 教 师金陵科技学院教务处制成绩电力系统课程设计《三相短路故障分析计算机算法设计》一． 基础资料1. 电力系统简单结构图如图25MWcos 0.8N ϕ=cos 0.85N ϕ=''0.13d X =火电厂110MW负载图1 电力系统简单结构图''0.264d X =86j MV A+•2．电力系统参数如图1所示的系统中K（3）点发生三相短路故障，分析与计算产生最大可能的故障电流和功率。
（1）发电机参数如下：发电机G1：额定的有功功率110MW ，额定电压N U =10.5kV ；次暂态电抗标幺值''d X =0.264，功率因数N ϕcos =0.85 。
发电机G2：火电厂共两台机组，每台机组参数为额定的有功功率25MW ；额定电压U N =10.5kV ；次暂态电抗标幺值''d X =0.130；额定功率因数N ϕcos =0.80。
（2）变压器铭牌参数由参考文献《新编工厂电气设备手册》中查得。
变压器T1：型号SF7-10/110-59-16.5-10.5-1.0，变压器额定容量10MV ·A ，一次电压110kV ，短路损耗59kW ，空载损耗16.5kW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=1.0。
变压器T2：型号SFL7-31.5/110-148-38.5-10.5-0.8，变压器额定容量31.5MV ·A ，一次电压110kV ，短路损耗148kW ，空载损耗38.5kW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=0.8。
第五章 电力系统三相短路故障的分析计算
第五章电力系统三相短路故障的分析计算第一节电力系统故障概述一、短路的种类电力系统的故障主要是短路故障和断线故障，其中大多数是短路故障，尤以单相短路最为普遍。
所谓短路，是指电力系统正常运行情况以外的相与相或相与地（或中性线）之间的连接，短路主要有一下几种类型：短路分为对称短路和不对称短路两相短路对称短路：三相短路；不对称短路：两相短路、单相短路接地和两相短路接地；电力系统的故障除了短路之外还有断线故障，主要有单相或者两相断线等，他们也属于不对称故障，分析计算方法与不对称短路的分析计算方法类似。
二、电力系统短路的后果发生短路时，短路电流可能达到很大的数值，如几十kA甚至几百kA。
这样大的电流所产生的热和力的作用会使电气设备遭受破坏；严重时可能造成大面积停电和安全稳定事故。
发生短路的原因：电气设备载流部分绝缘损坏；过电压(雷击等)和任何机械损伤(如掘沟时损伤电缆等)引起；运行人员的误操作(如未拆地线就合闸，或者带负荷拉隔离刀闸等)；鸟兽跨越裸露的载流部分。
电力系统短路的发生概率110kv线路上78.0％容量为6000kw以上的发电机7.5％110kv变压器8.5％110kv母线8.0％再将110kv线路上各种类型短路故障的相对几率列表如下：三相短路5％两相短路4％单相短路83％两相短路接地8％三、电力系统短路计算的目的1.作为选择电气设备(电器、母线、瓷瓶、电缆等)的依据。
2.继电保护的设计和调整。
3.接线图的比较和选择4.在确定输电线对铁道讯号系统和通信的干扰影响5.进行事故分析和稳定性计算时，都需要计算短路电流。
第二节 无限大容量电源供电系统的三相短路一、无限大容量电源的定义无限大功率电源指的是电源外部有扰动发生时，仍能保持端电压和频率恒定的电源。
实际上，真正的无限大功率电源是没有的，它只能是一个相对的概念。
一般，当供电电源内阻抗小于短路回路总阻抗的10%时，便可作为无限大功率电源处理。
无穷大功率电源的特点： （1）电源的电压幅值恒定； （2）电源的频率恒定； （3）电源的内阻抗为零。
电力系统三相短路的分析与计算及三相短路的分类
电力系统三相短路的分析与计算及三相短路的分类电力系统中，三相短路是指电力系统中三相导线之间发生短路现象，导致电力系统中产生大电流甚至爆炸的一种故障。
三相短路的分析与计算是电力系统运行和维护中非常重要的一项工作，可以帮助电力系统工程师及时发现并解决问题，确保电力系统的安全可靠运行。
三相短路的分析与计算主要包括以下几个方面：1.短路电流计算：短路电流是指在电力系统中出现短路时的电流大小。
短路电流的计算是分析短路故障的重要步骤，可以通过进行电力系统拓扑分析和电源参数测量等方法来得到准确的短路电流数值。
2.短路电压计算：电力系统中的短路电压是指在短路故障发生时，短路点之间的电压差。
短路电压的计算可以通过短路电流和系统的阻抗参数来得到，可以帮助判断短路故障的严重程度。
3.短路过程分析：短路过程分析是指对电力系统中短路故障的发展过程进行详细的分析，包括短路产生的原因、短路发展的路径等。
通过对短路过程的分析，可以帮助电力系统工程师找到故障点并及时解决。
4.短路保护设备设计：为了保护电力系统免受短路故障的影响，需要设计合理的短路保护设备。
短路保护设备设计包括选择合适的短路保护器件和设置合理的保护动作参数等。
三相短路可以分为以下几类：1.对地短路：对地短路是指系统其中一相或多相导线与大地之间发生短路。
对地短路会导致系统中出现过电压和过电流现象，严重时会引发设备损坏甚至火灾。
2.对相短路：对相短路是指发电系统的两个相之间产生短路。
对相短路会导致系统中产生高热现象，增加设备负荷，严重时会引发系统的瘫痪。
3.三相短路：三相短路是指系统的三个相之间全部发生短路。
三相短路会导致系统中产生非常高的短路电流，严重时会导致设备损坏和系统宕机。
总之，三相短路的分析与计算是电力系统安全运行的重要环节，通过详细的分析和计算，可以及时发现短路故障并采取相应的措施，确保电力系统的安全可靠运行。
电力系统三相短路的分析与计算
❖ 若果在电动机端点发生短路，起反馈的短路 电流初始值就等于启动电流标幺值。
整理课件
电弧电阻
❖一般设短路处为直接短路，zf Rf 0 。 实际上短路处有电弧，电弧主要消 耗有功功率，其等值电阻 R f 与电弧 的长度成比例。
❖ 短路的类型：
三相短路、两相短路、单相短路、两相短路接 地。单相短路接地最多
分对称故障和非对称故障
整理课件
整理课件
❖ 单相短路接地 占大多数。
❖ 三相短路时三 相回路依旧是 对称的，故称 为对称短路；
❖ 其他几种短路 均为三相回路 不对称，故称 为不对称短路。
产生短路的原因
❖ 自然界的破坏：
雷击、空气污染、鸟兽跨接、大风、覆冰
❖ 人为的破坏：
带负荷拉刀闸、带地线送电， 施工挖沟伤电缆， 放风筝
❖ 设备自身问题：
绝缘材料的自然老化， 设计、安装及维护不良
整理课件
三、短路对电力系统的危害
❖ 对设备的危害
短路点的电弧烧坏电气设备，甚至引起爆炸 短路电流通过电气设备中的导体时，其热效应
电压，变压器变比取电网平均电压比
整理课件
一、计算的条件和近似-综合负荷
❖ 综合负荷对短路电流的影响很难准确计及； ❖ 粗略处理：无论是短路前还是短路后，都忽
略不计，但对于计算远离短路点的支路负荷 有较大影响。 ❖ 精确计算：用恒定阻抗来表示，这个阻抗用 故障前的潮流计算结果求得。
整理课件
一、计算的条件和近似-短路点附近电动机
❖ 对于暂时性故障，系统就因此恢复正常运行，如果是永 久性故障，断路器合上后短路仍存在，则必须再次断开 断路器。
三相短路故障分析与计算的算法设计
三相短路故障分析与计算的算法设计算法设计包括以下几个步骤：1.故障检测：首先需要检测到是否发生了三相短路故障。
常用的方法是通过电流传感器来实时监测电路中的电流变化，一旦电流超过了设定的阈值，就可以判断发生了故障。
2.故障点定位：一旦检测到故障发生，就需要定位故障点的位置。
通常使用的方法是测量电压和电流的相位差，并根据相位差的变化来判断故障点的位置。
3.故障电流计算：在确认了故障点的位置后，需要计算故障电流的大小。
通常使用的方法是利用欧姆定律和基尔霍夫定律，结合电阻、电流和电压的关系来计算故障电流。
4.故障影响分析：在故障电流计算完成后，需要对故障的影响进行分析。
主要包括故障对系统的电压和频率的影响、故障对设备的保护和继电器的操作的影响等。
5.故障处理方案设计：根据故障分析的结果，设计合理的故障处理方案。
包括保护装置的动作策略设计、故障隔离与恢复、故障修复等。
以上是对三相短路故障分析与计算算法的一个简单设计，下面将详细说明每个步骤。
1.故障检测：使用电流传感器对电路中的电流进行实时监测，一旦电流超过了设定的阈值，就认为发生了故障。
2.故障点定位：测量电压和电流的相位差，根据相位差的变化来判断故障点的位置。
相位差的变化可以通过故障点附近的设备的电压和电流进行测量得到。
3.故障电流计算：利用欧姆定律和基尔霍夫定律，结合电阻、电流和电压的关系来计算故障电流。
根据故障点的位置和电路的拓扑结构，可以利用基尔霍夫定律建立电流方程，然后利用欧姆定律求解电流。
4.故障影响分析：分析故障对系统的电压和频率的影响，以及对设备的保护和继电器的操作的影响。
需要考虑故障电流的大小、系统的容量和电源的能力，以及设备的额定容量和保护装置的动作特性等。
5.故障处理方案设计：根据故障分析的结果，设计合理的故障处理方案。
包括保护装置的动作策略设计、故障隔离与恢复、故障修复等。
同时，还需要进行相关的安全措施，确保故障处理的安全性。
总结：三相短路故障分析与计算的算法设计是电力系统中重要的任务之一、本文介绍了一种简单的算法设计，包括了故障检测、故障点定位、故障电流计算、故障影响分析和故障处理方案设计等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计报告题目电力系统课程设计《三相短路故障分析计算》课程名称电力系统课程设计院部名称龙蟠学院专业电气工程及其自动化班级M08电气工程及其自动化学生姓名学号*******课程设计地点C304课程设计学时一周指导教师朱一纶金陵科技学院教务处制成绩目录摘要 (ii)一、基础资料 (3)1.电力系统简单结构图................................................ ....... . ..... .. ... . .... . .. . (3)2.电力系统参数 (3)3参数数据 (4)二、元件参数标幺值的计算及电力系统短路时的等值电路 (4)1.发电机电抗标幺值..................................................... ....... . ..... .. ... (4)2.负载电抗标幺值 (4)3变压器电抗标幺值 (4)4.线路电抗标幺值............................................. ........ ....... . ..... .. ... ... .. (4)5.电动机电抗标幺值........................................ ........ ....... . ..... .. ... ... .. (4)三、化简等值电路 (4)四、求出短路点的次暂态电流 (4)五、求出短路点冲击电流和短路功率 (4)六、设计心得............................................................. . . . . .. (20)七、参考文献............................................................. (21)电力系统课程设计《三相短路故障分析计算》电力系统发生三相短路故障造成的危害性是最大的。
作为电力系统三大计算之一，分析与计算三相短路故障的参数更为重要。
设计示例是通过两种不同的方法进行分析与计算三相短路故障的各参数，进一步提高短路故障分析与计算的精度和速度，为电力系统的规划设计、安全运行、设备选择、继电保护等提供重要依据。
一、基础资料1．电力系统简单结构图电力系统简单结构图如图1所示。
25MWcos 0.8N ϕ=cos 0.85N ϕ=''0.13d X =火电厂110MW负载图1 电力系统简单结构图''0.264d X =86j MV A+•2．电力系统参数如图1所示的系统中K （3）点发生三相短路故障，分析与计算产生最大可能的故障电流和功率。
（1）发电机参数如下： 发电机G1：额定的有功功率110MW ，额定电压N U =10.5kV ；次暂态电抗标幺值''d X =0.264，功率因数N ϕcos =0.85 。
发电机G2：火电厂共两台机组，每台机组参数为额定的有功功率25MW ；额定电压U N =10.5kV ；次暂态电抗标幺值''d X =0.130；额定功率因数N ϕcos =0.80。
（2）变压器铭牌参数由参考文献《新编工厂电气设备手册》中查得。
变压器T1：型号SF7-10/110-59-16.5-10.5-1.0，变压器额定容量10MV ·A ，一次电压110kV ，短路损耗59kW ，空载损耗16.5kW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=1.0。
变压器T2：型号SFL7-31.5/110-148-38.5-10.5-0.8，变压器额定容量31.5MV ·A ，一次电压110kV ，短路损耗148kW ，空载损耗38.5kW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=0.8。
变压器T3：型号SFL7-16/110-86-23.5-10.5-0.9，变压器额定容量16MV ·A ，一次电压110kV ，短路损耗86kW ，空载损耗23.5kW ，阻抗电压百分值U K %=10.5，空载电流百分值I 0%=0.9。
（3）线路参数由参考文献《新编工厂电气设备手册》中查得。
线路1：钢芯铝绞线LGJ-120，截面积120㎜2，长度为100㎞，每条线路单位长度的正序电抗X 0（1）=0.408Ω／㎞；每条线路单位长度的对地电容b 0(1)=2.79×10﹣6S ／㎞。
对下标的说明 X 0(1)=X 单位长度（正序）；X 0（2）=X 单位长度（负序）。
线路2：钢芯铝绞线LGJ-150，截面积150㎜2，长度为100㎞，每条线路单位长度的正序电抗X 0（1）=0.401Ω／㎞；每条线路单位长度的对地电容b 0(1)=2.85×10﹣6S ／㎞。
线路3：钢芯铝绞线LGJ-185，截面积185㎜2，长度为100㎞，每条线路单位长度的正序电抗X 0（1）=0.394Ω／㎞；每条线路单位长度的对地电容b 0(1)=2.90×10﹣6S ／㎞。
（4）负载L ：容量为8＋j6（MV ·A ），负载的电抗标幺值为=*L X **22*L L Q S U ；电动机为2MW ，起动系数为6.5，额定功率因数为0.86。
3．参数数据设基准容量S B =100MV ·A ；基准电压U B =U av kV 。
（1）S B 的选取是为了计算元件参数标幺值计算方便，取S B -100MV ·A ，可任意设值但必须唯一值进行分析与计算。
（2）U B 的选取是根据所设计的题目可知系统电压有110kV 、6kV 、10kV ，而平均额定电压分别为115、6.3、10.5kV 。
平均电压U av 与线路额定电压相差5%的原则，故取U B =U av 。
（3）''I 为次暂态短路电流有效值，短路电流周期分量的时间t 等于初值（零）时的有效值。
满足产生最大短路电流的三个条件下的最大次暂态短路电流作为计算依据。
（4）M i 为冲击电流，即为短路电流的最大瞬时值（满足产生最大短路电流的三个条件及时间K t =0.01s ）。
一般取冲击电流M i =2×M K ×''I =2.55''I 。
（5）M K 为短路电流冲击系数，主要取决于电路衰减时间常数和短路故障的时刻。
其范围为1≤M K ≤2，高压网络一般冲击系数M K =1.8。
二．元件参数标幺值的计算及电力系统短路时的等值电路（1）发电机电抗标幺值NBG G P S 100%X X •=N ϕcos 公式① 式中 %X G ——发电机电抗百分数，由发电机铭牌参数的%X 100X G "=⨯d ；B S ——已设定的基准容量（基值功率），A MV •； N P ——发电机的额定有功功率，MWN ϕcos ——发电机额定有功功率因数。
发电机电抗标幺值由公式①得10.264100X ==0.204110/0.85⨯;20.13100X ==0.41625/0.8⨯（2）负载电抗标幺值L 2L2L Q S U X = 公式②式中 U ——元件所在网络的电压标幺值； L S ——负载容量标幺值； L Q ——负载无功功率标幺值。
负载电抗标幺值由公式②得916X 61/100100=⨯=（3）变压器电抗标幺值NTBK T S S 100%U X •=公式③ 变压器中主要指电抗，因其电抗T T R X >>，即T R 可忽略，由变压器电抗有名值推出变压器电抗标幺值为100%U S U U S X K NT2NT 2B B T ••= 公式④式中 K U %——变压器阻抗电压百分数； B S ——基准容量，MV •ANT S 、NT U ——变压器铭牌参数给定额定容量，MV •A 、额定电压，kV ； B U ——基准电压B U 取平均电压av U ，kV 。
变压器电抗值标幺值由公式③得310.5100X 0.65610016=⨯=；410.5100X 0.3310031.5=⨯=；510.5100X 1.0510010=⨯=（4）线路电抗标幺值l x 02BBW U S X =公式⑤ 式中 0x ——线路单位长度电抗； l ——线路长度，km ； B S ——基准容量，MV •A ；B U ——输电线路额定平均电压，基准电压av U U B =，kV 。
输电线路的等值电路中有四个参数，一般电抗W W R X >>，故≈W R 0。
由于不做特殊说明，故电导、电纳一般不计，故而只求电抗标幺值。
线路电抗标幺值由公式○5得 60.408100100X 0.309115115⨯⨯==⨯；70.401100100X 0.303115115⨯⨯==⨯；80.394100100X 0.298115115⨯⨯==⨯（5）电动机电抗标幺值（近似值）NBML P S 6.51X ⨯=cos N ϕ 公式⑥ 式中 B S ——设定的基准容量，MV •A ；N P ——电动机额定的有功功率，MW ；cos N ϕ——电动机额定有功功率因数。
电动机电抗标幺值由公式⑥得101100X 6.626.52/0.86⨯==⨯三、化简等值电路11136X X X X 0.2040.6560.309 1.169=++=++=12241X X X 2=⨯（+）=0.5（0.416+0.33）=0.3731358X X X 1.050.298 1.348=+=+=1479X X X =++＝0.303 6.0＝6.303151112 1.1690.373X X //X 0.2831.1690.373⨯===+ 1615140.283 6.303X X //X 0.2710.283 6.303⨯===+171613X X +X 0.271 1.348 1.619==+=考虑电动机的影响后，短路点的等值电抗为K X ∑1710K 1710X X 1.619 6.62X 0.994X +X 1.619 6.62∑⨯⨯===+四、求出短路点的次暂态短路电流短路次暂态电流标幺值（''*I ）*''''*E I K X = （取''E 1=） ''''B*BI I 3U = （kA ） 公式⑦基准容量100MV A B S =•；基准电压B av U U =(kV)。
短路次暂态电流标幺值 ''K K U 1I 1.006X 0.994∑===短路次暂态电流有名值 ''''B K B I =I 1.0069.22(kA)3U 3 6.3==⨯⨯五、求出短路点的冲击电流、短路功率1.冲击电流（M i ）的计算''0.01/T ''''M M 2K I 2e I 2I i c -=⨯⨯=⨯（1+） 1.8''M 2.55I i =⨯（kA ） 公式⑧冲击电流 ''M 2.55I 2.559.2223.51kA i =⨯=⨯=（）2.短路容量K S 的计算''''K B *B S S I U I =⨯=⨯（MA V •） 公式⑨短路功率 ''K av U I 6.39.22105.4(MV A)S ⨯⨯=•六、设计小结七、参考文献[1] 于永源等编.电力系统分析.北京：中国电力出版社，2007。
