可燃气体探测器安装规范

可燃气体探测器安装规范可燃气体探测器安装规范是为了有效地防范和预防可燃气体泄漏事故的发生，保证人类工作和生活的安全性，减少人员财产损失。

在安装可燃气体探测器时，必须严格按照规范来进行安装，以确保探测器的精度和可靠性。

首先，在安装探测器之前，必须对探测器进行检查。

检查探测器是否损坏，有无腐蚀现象，对检测器外面的灰尘进行清理。

如果检测到探测器有损坏，则不能安装，必须更换一个新的探测器。

其次，在安装探测器之前，必须选好安装位置。

在选位置时，首先要考虑泄漏气体的密度和重量，选择安装位置要低于气体可能积聚的位置。

同时，也不能选择安装在潮湿的地方，需要选择干燥通风的地方。

另外，也要考虑周围的温度变化、日照距离等因素。

第三，安装时要遵循正确的安装步骤。

先将探测器的支架固定在安装地点上，然后将探测器放在支架上，注意探测器放置的方向应是垂直于地面的。

将探测器的电源线连接好并固定好，使用合适大小的电缆保护管把电缆线缠绕起来，避免电线腰住或被咬，以免造成探测器断电。

第四，对于部分可燃气体探测器需要进行校准，以保证其检测的准确性。

校准应该在使用前进行，同时在正常运行一段时间后也要定期进行校准。

校准时要按照厂家的要求进行，严格按照使用说明书进行操作，不要强行修改参数。

最后，在使用探测器时，一定要做好日常维护工作。

定期清理探测器表面的灰尘，检查探测器的线路和连接器是否松动，定期更换探测器的电池以确保其正常运转。

同时，也要定期检查可燃气体探测器的灵敏度是否准确，确保其监测到的信号是准确无误的。

综上所述，每个可燃气体探测器都需要严格按照规范来进行安装，这样才能保证探测器正常运行。

在考虑选择探测器的品牌和型号时，我们也必须充分了解市场上的各种可燃气体探测器，选择一款性价比高且技术先进的探测器，并正确安装使用探测器，才能更好地保护人类工作和生活的安全。

可燃气体探测器安装规范(标准版)

可燃气体探测器安装规范(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改可燃气体探测器安装规范(标准版)1可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。

2可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。

3可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。

4可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。

5可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。

6可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。

7可燃气体检测探头安装时应传感器朝下固定。

8可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。

9可燃气体检测探头应至少每年标定一次，以确保检测精度。

云博创意设计MzYunBo Creative Design Co., Ltd.。

可燃气体探测器安装规范

可燃气体探测器安装规范可燃气体探测器是一种用于监测环境中可燃气体浓度的设备，常用于工业厂房、实验室、地下室、商业场所等需要监测可燃气体的空间。

为了确保可燃气体探测器的有效工作和安全运行，安装时需要遵循一定的规范。

以下是可燃气体探测器安装的一般规范。

1. 安装位置选择：根据可燃气体的密度和扩散特性，选择合适的安装位置。

一般情况下，可燃气体探测器应安装在离地面1-1.5米高度的位置，以保持离地面的垂直间距。

2. 避免遮挡和干扰：可燃气体探测器的周围应避免有物体遮挡和干扰，以免影响探测器的性能。

3. 安装固定：可燃气体探测器应固定在墙壁、天花板或其他适当的位置上，确保固定牢固。

安装时应注意避免与其他设备或建筑物相互干扰。

4. 供电系统：可燃气体探测器的供电系统应符合相关的电气安全规范，供电线路应经过专业人员安装和检测，确保供电稳定可靠。

5. 连接气体管道：如有需要，可燃气体探测器应连接到气体管道上，以实时监测管道内的可燃气体浓度。

连接管道时，应注意管道的密封性和连接的可靠性，以避免气体泄漏。

6. 报警信号输出：可燃气体探测器的报警信号应能够及时传输到控制室或其他监测设备上。

对于涉及安全的环境，建议采用多种方式进行报警，如声光报警、电话报警等。

7. 定期维护和检测：安装完成后，应对可燃气体探测器进行定期的维护和检测。

包括对探测器的清洁、定期校准和更换传感器等。

这能够确保可燃气体探测器的正常工作和准确性。

8. 建立警示标识：安装完可燃气体探测器后，应在可燃气体较为集中的区域设置警示标识，以提醒人们注意可燃气体的存在，并采取相应的防护措施。

9. 安全使用和操作：可燃气体探测器在使用中应严格按照说明书和相关安全规定进行操作，不得擅自更改、拆卸或修理。

同时，应定期对人员进行使用和操作的培训，提高安全意识和应急响应能力。

总之，可燃气体探测器的安装需要遵循一定的规范，以确保其安全性和有效性。

只有在合适的位置固定并进行正确的供电和连接，定期维护和检测，才能保证可燃气体探测器的正常工作，及时预警可燃气体泄漏，为人们的生命和财产安全提供保障。

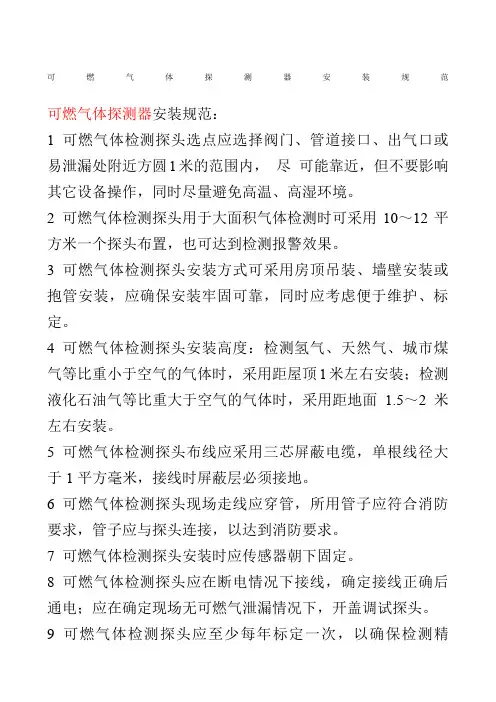

可燃气体探测器安装规范

可燃气体探测器安装规范
可燃气体探测器安装规范：
1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。

2 可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。

3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。

4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面 1.5～2米左右安装。

5 可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。

6 可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。

7 可燃气体检测探头安装时应传感器朝下固定。

8 可燃气体检测探头应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。

9 可燃气体检测探头应至少每年标定一次，以确保检测精
度。

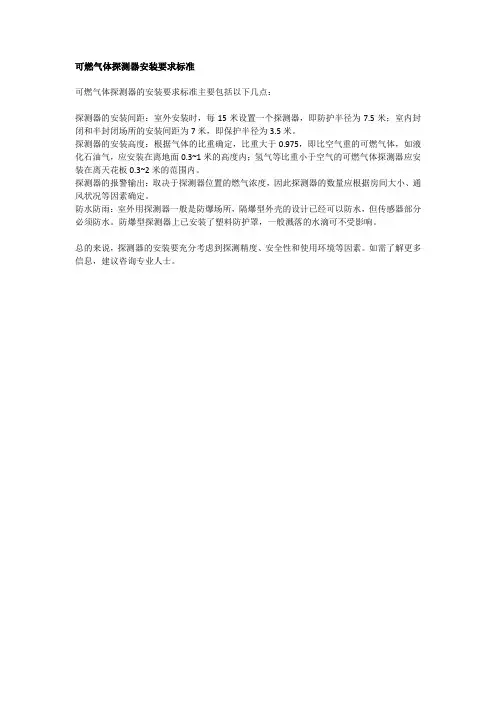

可燃气体探测器安装要求标准

可燃气体探测器安装要求标准
可燃气体探测器的安装要求标准主要包括以下几点：
探测器的安装间距：室外安装时，每15米设置一个探测器，即防护半径为7.5米；室内封闭和半封闭场所的安装间距为7米，即保护半径为3.5米。

探测器的安装高度：根据气体的比重确定，比重大于0.975，即比空气重的可燃气体，如液化石油气，应安装在离地面0.3~1米的高度内；氢气等比重小于空气的可燃气体探测器应安装在离天花板0.3~2米的范围内。

探测器的报警输出：取决于探测器位置的燃气浓度，因此探测器的数量应根据房间大小、通风状况等因素确定。

防水防雨：室外用探测器一般是防爆场所，隔爆型外壳的设计已经可以防水，但传感器部分必须防水。

防爆型探测器上已安装了塑料防护罩，一般溅落的水滴可不受影响。

总的来说，探测器的安装要充分考虑到探测精度、安全性和使用环境等因素。

如需了解更多信息，建议咨询专业人士。

可燃气体探测器安装规范

可燃气体探测器安装规范可燃气体探测器是一种用于检测周围环境中燃气的存在和浓度的设备，其主要应用于烟气检测、燃气检测、化学品检测等领域。

然而，每种设备的安装方法和应用范围都不尽相同，因此在安装可燃气体探测器时，必须遵守一定的规范和标准，以确保设备的正常运行和性能。

一、可燃气体探测器的分类：根据检测原理和设备类型的不同，可燃气体探测器可分为三类，包括：助燃性气体探测器、毒性气体探测器和可燃性气体探测器。

助燃性气体探测器是一种能够检测氧/氮气混合气体中的氢气、丙烷、乙烷等易燃气体。

其原理是将检测区域内的气体样品与空气混合，利用燃烧的化学反应来检测例如氢气、丙烷、乙烷等气体的存在。

毒性气体探测器可以检测可燃污染物（包括氧化物、氢气和一些其他有机化学物质）和有害气体（例如一氧化碳和二氧化硫等）的存在。

可燃气体探测器是一种能够检测周围环境中可燃气体浓度的设备。

包括使用红外线和独立的电化学技术的设备，通常根据安装要求进行安装。

二、可燃气体探测器的装置规范：（1）安装有害气体检测器。

有害气体的检测器要根据现场情况进行安装，安放的位置应该放在疏散区、管路、通道等人员和设备经过的位置，并且应该处在有害气体可能产生的地方。

（2）安装可燃气体检测器。

可燃气体检测器一般会安装在管道、油盘、仓库门口等易受气体泄漏的设施附近，检测器应该具有一定的灵敏性，能够检测到不同类型和浓度的气体，以保证人员和设备的安全。

（3）定期维护和保养。

对于安装过的可燃气体探测器，在使用过程中应定期进行检查和保养，以确保设备的正常运行和精度。

（4）安装位置和范围。

可燃气体探测器的安装位置和范围应按照室内通风和空气流动等因素来确定，以保证检测精度和安全性；并且检测器的安装应该符合国家安全条例的要求，否则有可能会导致误报、漏报等安全隐患。

（5）安装高度。

可燃气体探测器的安装高度应根据气体密度来确定，一般低于预计排放气体的位置。

（6）底座和墙壁固定。

可燃气体探测器的安装必须用合适的底座或扣座来固定探测器，以确保其稳定安全，墙壁固定也要具有相应的强度，以避免日常振动和工作干扰。

可燃气体探测器安装位置标准

可燃气体探测器安装位置标准
可燃气体探测器的安装位置并没有统一的标准，主要取决于被保护环境和设备的特性。

以下是一些常见的安装位置：
1. 储罐区和装卸区域：这是可燃气体最容易积聚的地方，应该安装一定数量的可燃气体探测器。

2. 管道和设备法兰处：这些地方容易泄漏可燃气体，应该安装可燃气体探测器。

3. 操作和维护工作区域：这些区域应该安装可燃气体探测器，以便在发生泄漏时及时发现。

4. 排气和通风设备入口处：这些设备可能会将可燃气体引入其他区域，应该安装可燃气体探测器。

5. 控制室和操作台上：这些区域应该安装可燃气体探测器，以便在发生泄漏时及时发现。

6. 火灾和爆炸危险环境中：这些环境应该安装可燃气体探测器，以便在发生泄漏时及时发现。

以上是一些常见的安装位置，具体的选择需要根据被保护环境和设备的特性来决定。

可燃气体传感器安装规范

OLCT20可燃气体探测器安装调试规范1、安装图1 安装方式安装方式如上图所示，必须水平安装，禁止竖直安装。

安装时以下几点需要注意：a.严禁封住左边图示探头部位，否则不能正确检测可燃气体浓度；b.右边圈起来部分为接线端，出厂时已经处理好，安装、调试时不需要拆装此部位。

如果此处密封出现问题，需要做好密封处理，防止进水，损坏探测器，密封时禁止使用含硅的密封胶，否则探测器会中毒损坏。

c.安装时连接线在密封部位向下做U形弯，防止冷凝水沿导线渗人传感器内部。

如下图所示图2 接线U形弯按下图步骤，打开探测器。

旋开探测器后，可以见到两个方形的元件，如图4所示，图中右边圈起来白色的元件用于调零，左边圈起来的灰色的元件用于标定时调节灵敏度。

传感器通电后，在无可燃气体的环境中微调白色元件上的螺丝，直到传感器输出为4mA为止。

调整时，传感器可以按常规使用的方式接入显示表，或接入记录仪，或用万用表进行测试。

图3 打开探测器图4 探测器调节部位标定方法为用软管通入标准气体如甲烷，例如控制表输入类型为4~20mA，上下限为0~100%LEL，通入浓度为50%LEL的甲烷气体，调节图中灰色元件上的螺丝，使控制表读数为50%即可。

4、探测器检测探测器安装完毕，检测探测器能否正常工作时，可以通入浓度低于爆炸极限的可燃气体进行验证。

注意：检测气体的浓度最好不超过50%LEL浓度，不能用高浓度的气体直接通入探测器，必须用在爆炸浓度范围以内的气体，否则会导致传感器中毒损坏。

5、气体检测浓度：可燃气体探测器通常以甲烷（CH4）作为标准气体进行校准。

如果需要检测非甲烷气体的浓度，测试数据需要根据所测气体与甲烷LEL的关系进行换算。

设置显示表量程时应特别注意。

如0~100%LEL对应的是甲烷气体的浓度，其他气体，应按下表计算所测气体的量程。

附表：气体LEL相关系数LEL相关系数标准气体采样气体丙酮乙炔丁烷己烷*氢* 甲烷*戊烷* 丙烷* 丙酮 1 1.3 1 0.7 1.7 1.7>0.9 1.1乙炔 0.8 1 0.7 0.6 1.3 1.3 0.7 0.8苯 1.1 1.5 1.1 0.8 1.9 1.9 1 1.2丁烷 1 1.4 1 0.8 1.8 1.7 0.9 1.1乙烷 0.8 1 0.8 0.6 1.3 1.3 0.7 0.8乙醇 0.9 1.1 0.8 0.6 1.5 1.5 0.8 0.9乙烯 0.8 1.1 0.8 0.6 1.4 1.3 0.7 0.9己烷 1.4 1.8 1.3 1 2.4 2.3 1.2 1.4氢 0.6 0.8 0.6 0.4 1 1 0.5 0.6异丙醇 1.2 1.5 1.1 0.9 2 1.9 1 1.2甲烷 0.6 0.8 0.6 0.4 1 1 0.5 0.6甲醇 0.6 0.8 0.6 0.5 1.1 1.1 0.6 0.7戊烷 1.2 1.5 1.1 0.9 2 1.9 1 1.2丙烷 1 1.2 0.9 0.7 1.6 1.6 0.8 1苯乙烯 1.3 1.7 1.3 1 2.2 2.2 1.1 1.4甲苯 1.3 1.6 1.2 0.9 2.1 2.1 1.1 1.3二甲苯 1.5 2 1.5 1.1 2.6 2.5 1.3 1.6JP-4 1.2JP-5 0.9JP-8异丁烷 1.7氟乙烷 1.3R32 1.1气体浓度换算方法：仪器已经过甲烷校准，当前在戊烷空气中的显示读数为10%LEL。

可燃气体和有毒气体探测器安装标准

可燃气体和有毒气体探测器安装标准1. 引言在现代化社会中，可燃气体和有毒气体的泄漏已成为一项严重的安全隐患。

为了保障人们的生命财产安全，可燃气体和有毒气体探测器的安装变得至关重要。

本文将深入探讨可燃气体和有毒气体探测器的安装标准，以便读者能够更深入地了解相关知识。

2. 可燃气体和有毒气体探测器的重要性在工业生产、商业场所以及居住环境中，可燃气体和有毒气体泄漏都可能造成生命健康和财产安全的威胁。

安装可燃气体和有毒气体探测器有助于及时发现和排除潜在的安全隐患，保障人们的安全。

3. 安装位置的选择在安装可燃气体和有毒气体探测器时，选择合适的位置至关重要。

一般来说，可燃气体探测器应安装在可能泄漏气体的地方，如燃气灶、燃气热水器等设备附近；而有毒气体探测器则应放置在可能有有毒气体泄漏的地方，如化工厂、实验室等环境。

安装高度也需要考虑，以确保探测器可以有效地探测到泄漏的气体。

4. 安装标准根据相关的安全标准和规范，可燃气体和有毒气体探测器的安装需要符合一定的标准。

安装要避免在通风良好的地方，以免影响探测器的准确性。

安装位置应远离可能影响探测器工作的因素，如高温、湿度等。

安装时需要注意防水、防尘，确保探测器的正常运行。

5. 我的观点作为一名专业的文章写手，我认为探测器的安装标准至关重要，直接关系到人们的安全。

在实际安装过程中，需要严格按照相关标准和规范进行操作，以确保探测器的准确性和可靠性。

只有这样，我们才能更有效地预防和应对可能发生的安全事故，保障人们的生命财产安全。

6. 总结通过本文的深入探讨，读者可以更全面、深刻地了解可燃气体和有毒气体探测器的安装标准。

选择合适的安装位置，严格按照相关标准和规范进行安装，将有助于提高探测器的准确性和可靠性，保障人们的生命财产安全。

希望读者能够重视这一重要的安全知识，做好相关的安全预防工作，共同营造安全、和谐的生活环境。

7. 预防措施除了安装可燃气体和有毒气体探测器外，我们还可以采取一些其他预防措施来降低气体泄漏造成的风险。

可燃气体探测器安装规范

可燃气体探测器安装规范可燃气体探测器是一种用于检测室内空气中可燃气体浓度的仪器设备，为了确保其正常工作和准确检测，我们在安装探测器时需要按照一定的规范进行操作。

以下是可燃气体探测器安装的一般规范：1. 安装位置选择：可燃气体探测器的安装位置应考虑到可能的泄漏源以及气体扩散的路径，选择可能产生泄漏的设备周围、管道和阀门等位置，但应避免安装在通风口和排风扇附近以及空气流动速度较快的位置。

同时，应避免安装在可能暴露于高温、冷却剂或化学腐蚀剂等环境中的位置。

2. 安装高度：可燃气体探测器的安装高度通常会根据气体密度的不同而有所差异。

对于气体比空气轻的可燃气体，如天然气和乙炔等，探测器应安装在离地面30cm-60cm的高度；对于气体比空气重的可燃气体，如液化石油气和甲烷等，探测器应安装在离地面10cm-30cm的高度。

这样能够有效检测到可能泄露的气体。

3. 安装间距：可燃气体探测器的安装间距应根据探测器的灵敏度和探测气体的扩散特性来确定。

通常情况下，当探测器的灵敏度较高时，可以适当增大安装间距；当探测器的灵敏度较低时，应减小安装间距。

一般建议探测器的安装间距为4-6米。

4. 电源和信号线规范：可燃气体探测器的电源和信号线安装应遵循国家电气规范和相关安全规定。

电源线和信号线不得与强电线路同线敷设，要严格禁止出现短路、漏电等安全隐患。

此外，还要注意电源和信号线的可靠固定，以防止被人为移动或拔出。

5. 探测器标识：安装完可燃气体探测器后，应在其周围醒目的位置设置标志牌，标示该区域已安装可燃气体探测器。

标志牌上应显示探测器的类型、测量范围、安装日期等信息，以提醒周围人员注意安全并遵守相应的操作规程。

总之，可燃气体探测器的安装需要遵循相关规范和标准，合理选择安装位置、安装高度和安装间距，并保证电源和信号线的安全可靠。

只有按照规范进行安装，我们才能确保可燃气体探测器正常工作，及时发现并防止可燃气体泄漏事故的发生。

可燃气体探测器安装标准

可燃气体探测器安装标准可燃气体探测器是一种用于监测环境中可燃气体浓度的设备，广泛应用于工业生产、仓储、石油化工等场所。

正确的安装是确保可燃气体探测器正常工作的关键，下面将介绍可燃气体探测器的安装标准。

1. 安装位置选择。

可燃气体探测器的安装位置应该尽可能靠近可能泄漏可燃气体的区域，例如管道、阀门、储罐等。

同时，应避免安装在通风口、风口、水汽密集处，以免影响探测器的灵敏度和准确性。

2. 安装高度要求。

一般来说，可燃气体探测器的安装高度应该与泄漏气体的密度有关。

如果泄漏气体的密度大于空气，则探测器应安装在离地面30cm-60cm的位置；如果泄漏气体的密度小于空气，则探测器应安装在距离地面1.5m-2m的位置。

3. 安装方式。

可燃气体探测器的安装方式应该符合相关的安装规范和标准。

一般来说，可燃气体探测器可以采用吊装、壁挂、台式等多种安装方式，具体选择应根据现场环境和要求来确定。

4. 安装注意事项。

在安装可燃气体探测器时，需要注意以下几点：（1）安装前应检查探测器的外观是否完好，各部件是否齐全，确保没有损坏或者缺失。

（2）安装时应按照产品说明书或者相关标准要求进行，不得随意更改或者调整。

（3）安装后需要进行功能测试和校准，确保探测器能够正常工作。

（4）安装完成后需要将安装位置标识清晰，以便于后期的维护和管理。

5. 安装后的检查和维护。

安装完成后，需要定期对可燃气体探测器进行检查和维护，以确保其长期稳定可靠地工作。

检查和维护内容包括但不限于清洁探测器表面、检查传感器状态、校准探测器等。

总结：可燃气体探测器的安装标准对于保障工作场所的安全生产具有非常重要的意义。

正确的安装位置选择、安装高度要求、安装方式以及安装后的检查和维护都是确保探测器正常工作的关键。

只有严格按照相关标准和规范进行安装，才能有效地预防可燃气体泄漏事故的发生，保障人员和设备的安全。

可燃气体探测器安装要求标准

可燃气体探测器安装要求标准可燃气体探测器是一种用于检测可燃气体泄漏的设备，常用于一些潜在的危险环境，如化工厂、石油炼化厂、天然气输送管道等。

为了保证可燃气体探测器的正常工作和准确探测，必须按照一定的安装要求和标准进行安装。

下面就可燃气体探测器的安装要求标准进行详细介绍。

首先，可燃气体探测器的安装位置至关重要。

根据国际标准，可燃气体探测器应该安装在可燃气体泄漏可能发生的区域附近，以便及时探测并报警。

同时，应避免安装在可能存在高温、高湿度、强电磁干扰或有害气体等环境的区域。

安装位置应该避免过于靠近出风口、通风设备或其他可能导致探测器误报的地方。

其次，可燃气体探测器的安装高度也需要特别注意。

通常情况下，可燃气体探测器的安装高度应根据可燃气体的密度来确定。

比如，对于比空气轻的可燃气体，应该将探测器安装在离地面30cm-180cm的范围内；对于比空气重的可燃气体，应将探测器安装在离地面30cm以下。

另外，可燃气体探测器的安装应该考虑到探测器的通风情况，不能将探测器安装在封闭空间或通风不良的地方。

如果探测器需要安装在密闭空间内，应使用专用的密闭式探测器并按照相关规定进行安装。

可燃气体探测器的安装还应遵循以下基本原则：1.探测器应固定在垂直平面上，不应倾斜或倾斜。

2.探测器的安装底座或固定装置应稳固可靠，不应因外力影响而改变位置。

3.对于需要连续工作的探测器，应该保证供电稳定并有备用电源以应对突发情况。

4.安装人员在进行安装之前，应对工作环境进行详细的了解和评估，确保安装符合相关安全要求，不会对人员和设备造成危险。

此外，可燃气体探测器的布线也需要注意以下几点：1.探测器的信号线和电源线应分开布线，以避免干扰。

2.探测器与其他电器设备之间应保持一定的距离，以防止电磁干扰。

3.探测器的布线应避免过长或过短，应根据实际情况进行合理布置。

总结起来，可燃气体探测器的安装要求标准主要包括安装位置选择、安装高度确定、通风情况考虑，以及安装稳固可靠等。

可燃气探测器安装规范

1.0.1 为保障石油化工企业的生产安全和/或人身安全,检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和/或人身事故的发生,特制定本规范.1.0.2 本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计.1.0.3 执行本规范时,尚应符合现行有关强制性标准规范的规定.2 术语,符号2.1 术语2.1.1 可燃气体combustible gas本规范中的可燃气体系指气体的爆炸下限浓度V%为10%以下或爆炸上限与下限之差大于20%的甲类气体或液化烃,甲B,乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体.2.1.2 有毒气体toxic gas本规范中的有毒气体系指硫化氢,氰化氢,氯气,一氧化碳,丙烯腈,环氧乙烷,氯乙烯.2.1.3 最高容许浓度allowable maximum concentration系指车间空气中有害物质的最高容许浓度,即工人工作地点空气中有害物质所不应超过的数值.此数值亦称上限量.2.2 符号2.2.1 LEL可燃气体爆炸下限浓度V%值.2.2.2 TLV车间空气中有害物质的最高允许浓度值.3 一般规定3.0.1 生产或使用可燃气体的工艺装置和储运设施包括甲类气体和液化烃,甲B类液体的储罐区,装卸设施,灌装站等,下同的2区内及附加2区内,应按本规范设置可燃气体检测报警仪.生产或使用有毒气体的工艺装置和储运设施的区域内,应按本规范设置有毒气体检测报警仪.1 可燃气体或其中含有毒气体,一旦泄漏,可燃气体可能达到25%LEL,但有毒气体不能达到最高容许浓度时,应设置可燃气体检测报警仪;2 有毒气体或其中含有可燃气体,一旦泄漏,有毒气体可能达到最高容许浓度,但可燃气体不能达到25%LEL时,应设置有毒气体检测报警仪;3 既属可燃气体又属有毒气体,只设有毒气体检测报警仪;4 可燃气体与有毒气体同时存在的场所,应同时设置可燃气体和有毒气体检测报警仪.注:2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规范》GB50058.3.0.2 可燃气体和有毒气体检测报警,应为一级报警或二级报警.常规的检测报警,宜为一级报警.当工艺需要采取联锁保护系统时,应采用一级报警和二级报警.在二级报警的同时,输出接点信号供联锁保护系统使用.3.0.3 工艺有特殊需要或在正常运行时人员不得进入的危险场所,应对可燃气体和/或有毒气体释放源进行连续检测,指示,报警,并对报警进行记录或打印.3.0.4 报警信号应发送至工艺装置,储运设施等操作人员常驻的控制室或操作室.3.0.5 可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证,防爆性能认证和消防认证.有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证.防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证.3.0.6 凡使用可燃气体和有毒气体检测报警仪的企业,应配备必要的标定设备和标准气体.3.0.7 检测器宜布置在可燃气体或有毒气体释放源的最小频率风向的上风侧.3.0.8 可燃气体检测器的有效覆盖水平平面半径,室内宜为7.5m;室外宜为15m.在有效覆盖面积内,可设一台检测器.有毒气体检测器与释放源的距离,室外不宜大于2m,室内不宜大于1m.3.0.9 按本规范规定,应设置可燃气体或有毒气体检测报警仪的场所,宜采用固定式,当不具备设置固定式的条件时,应配置便携式检测报警仪.3.0.10 可燃气体和有毒气体检测报警系统宜为相对独立的仪表系统.4 检测点的确定4.1 工艺装置4.1.1 下列可燃气体,有毒气体的释放源,应设检测器:1 甲类气体或有毒气体压缩机,液化烃泵,甲B类或成组布置的乙A类液体泵和能挥发出有毒气体的液体泵的动密封;2 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃或甲B类液体和能挥发出有毒气体的液体采样口和不正常操作时可能携带液化烃,甲B类液体和能挥发出有毒气体的液体排液水口;3 在不正常运行时可能泄漏甲类气体,有毒气体,液化烃的设备或管法兰,阀门组.4.1.2 第4.1.1条规定的可燃气体释放源处于露天或半露天布置的设备区内,当检测点位于释放源的最小频率风向的上风侧时,可燃气体检测点与释放源的距离不宜大于15m,有毒气体检测点与释放源的距离不宜大于2m;当检测点位于释放源的最小频率风向的下风侧时,可燃气体检测点与释放源的距离不宜大于5m,有毒气体检测点与释放源的距离小于1m.4.1.3 第4.1.1条规定的可燃气体释放源处于封闭或半封闭厂房内,每隔15m可设一台检测器,且检测器距任一释放源不宜大于7.5m.有毒气体检测器距释放源不宜大于1m.4.1.4 当封闭或半封闭厂房内布置不同火灾危险类别的设备时,应在第4.1.1条规定的可燃气体释放源的7.5m范围内设检测器.4.1.5 第4.1.1条规定的比空气轻的可燃气体释放源处于封闭或半封闭厂房内,应在释放源上方设置检测器,还应在厂房内最高点易于积聚可燃气体处设置检测器.4.2 储运设施4.2.1 液化烃,甲B类液体储罐,应在下列位置设检测器:1 在液化烃罐组防火堤内,每隔30m宜设一台检测器,且距罐的排水口或罐底接管法兰,阀门不应大于15m.2 在甲B类液体储罐的防火堤内,应设检测器,且储罐的排水口,采样口或底侧部接管法兰,阀门等与检测器的距离不应大于15m. 4.2.2 液化烃,甲B类液体的装卸设施,应在下列位置设检测器:1 小鹤管铁路装卸栈台,在地面上每隔一个车位宜设一台检测器,且检测器与装卸车口的水平距离不应大于15m;2 大鹤管铁路装置栈台,宜设一台检测器;3 汽车装卸站的装卸车鹤位与检测器的水平距离,不应大于15m.当汽车装卸站内设有缓冲罐时,应安本规范第4.1.2条的规定设检测器.4.2.3 装卸设施的泵或压缩机的检测器设置,应符合本规范第4.1.1条,第4.1.2条和第4.1.3条规定.,4.2.4 液化烃灌装站的检测器设置,应符合下列要求:1 封闭或半封闭的灌瓶间,灌装口与检测器的距离宜为5~7.5m;2 封闭或半封闭式储瓶库,应符合本规范第4.1.3条规定;半露天储瓶库四周每15~30m设一台,当四周长小于15m时,应设一台;3 缓冲罐排水口或阀组与检测器的距离,宜为5~7.5m.4.2.5 封闭或半封闭氢气灌瓶间,应在灌装口上方的室内最高点易于滞留气体处设检测器.4.2.6 液化烃,甲B,乙A类液体装卸码头,距输油臂水平平面15m范围内,应设一台检测器.当无法安装检测器时,装卸码头的可燃气体检测,应符合本规范第3.0.9规定.4.2.7 有毒气体储运设施的有毒气体检测器,应按第4.1.2条和第4.1.3条的规定设置.4.3 可燃气体,有毒气体的扩散与积聚场所4.3.1 明火加热炉与甲类气体,液化烃设备以及在不正常运行时,可能泄漏的释放源之间,约距加热炉5m或在防火墙外侧,宜设检测器. 4.3.2 控制室,配电室与甲类气体,有毒气体,液化烃,甲B类液体的工艺设备组,储运设施相距30m以内,并具备下列条件之一的,宜设检测器:1 门窗朝向工艺设备组或储运设施的;2 地上敷设的仪表电力线缆槽盒或配管进入控制室或配电室的.4.3.3 设在2区范围内的在线分析仪表间,应设检测器.对于检测比空气轻的可燃气体,应于在线分析仪表间内最高点易于积聚可燃气体处设置检测器.4.3.4 不在检测器有效覆盖面积内的下列场所,宜设检测器:1 使用或产生液化烃和/或有毒气体的工艺装置,储运设施等可能积聚可燃气体,有毒气体的地坑及排污沟最低处的地面上.2 易于积聚甲类气体,有毒气体的"死角".5 可燃气体和有毒气体检测报警系统5.1 系统的构成及技术性能5.1.1 系统的最基本的构成应包括检测器和报警器组成的可燃气体或有毒气体报警仪,或由检测器和指示报警器组成的可燃气体或有毒气体检测报警仪,也可以是专用的数据采集系统与检测器组成的检测报警系统.5.1.2 系统的构成应满足以下要求:1 选用mV信号,频率信号或4~20mA信号输出的检测器时,指示报警器宜为专用的报警控制器;也可选用信号设定器加闪光报警单元构成的报警器;至联锁保护系统及报警记录设备的信号,宜从报警控制器或信号设定器输出.2 选用触点输出的检测器时,报警信号宜直接接至闪光报警系统或联锁保护系统,至报警记录设备的信号可以闪光报警系统或联锁保护系统输出.3 可燃气体和/或有毒气体检测报警的数据采集系统,宜采用专用的数据采集单元或设备,不宜将可燃气体和/或有毒气体检测器接入其他信号采集单元或设备内,避免混用.5.1.3 当选用信号设定器和报警控制器时,应按本规范第3.0.3条的规定设置报警记录设备,报警记录设备应具有报警打印及历史数据储存功能.报警记录设备可以是DCS或其他数据采集系统,也可选用专用的工业微机或系统.5.1.4 检测器,指示报警器或报警器的技术性能,应符合现行《作业环境气体检测报警仪通用技术要求》GB12358的有关规定.5.2 检测器的选用5.2.1 可燃气体检测器的选用,应符合下列规定:1 宜选用催化燃烧型检测器,也可选用其他类型的检测器;2 当使用场所空气中含有少量能使催化燃烧型检测元件中毒的硫,磷,砷,卤素化合物等介质时,应选用抗毒性催化燃烧型检测器或半导体型检测器;3 氢气的检测宜选用电化学型或导体型检测器.5.2.2 有毒气体检测器的型式,可根据被检测的有毒气体的具体特性确定:1 硫化氢,一氧化碳气体可选用定电位电解型或半导体型;2 氯气可选用隔膜电极型,定电位电解型或半导体型;3 氰化氢气体可选用凝胶化电解电池式型,隔膜电极型或定电位电解型;4 环氧乙烷,丙烯腈气体可选用半导体型或定电位电解型;5 氯乙烯气体宜选用半导体型或光子电离型.5.2.3 有毒气体检测器的选用,应考虑被检测的有毒气体与安装环境中可能存在的其他气体的交叉影响.5.2.4 检测器防爆类型的选用,应符合下列规定:1 根据使用场所爆炸危险区域的划分,选择检测器的防爆类型;2 根据被检测的可燃性气体的类别,级别,组别选择检测器的防爆等级,组别;3 对催化燃烧型检验器,宜选用隔爆型;4 对电化学型检测器和半导体型检测器,可选用隔爆型或本质安全防爆型;5 对电动吸入式采样器应选用隔爆结构.5.2.5 根据使用场所的不同,按以下规定选用检测器的采样方式:1 宜采用扩散式检测器.2 下列情况宜采用单点或多点吸入式检测器;a 因少量泄漏有可能引起严重后果的场所;b 由于受安装条件和环境条件的限制,难于使用扩散式检测器的场所;c Ⅰ级极度危害有毒气体释放源;d 有毒气体释放源较集中的地点.3 采用吸入式有毒气体检测器检测可燃性有毒气体时,宜选用气动吸入式采样系统.5.3 指示报警器或报警器的选用5.3.1 指示报警器或报警器应分别具有以下基本功能:1 能为可燃气体或有毒气体检测器及所连接的其他部件供电.2 能直接或间接地接收可燃气体和/或有毒气体检测器及其他报警触发部件的报警信号,发出声光报警信号,并予以保持.声报警信号应能手动消除,再次有报警信号输入时仍能发出报警.3 检测可燃气体的测量范围:0~100%LEL;有毒气体的测量范围宜为0~3TLV.在上述测量范围内,指示报警器应能分别给予明确的指示;采用无测量值指示功能的报警器时,应按本规范第3.0.3条的规定,将模拟信号引入多点信号巡检仪,DCS或其他仪表设备进行指示.4 指示报警器报警控制器应具有为消防设备或联锁保护用的开关量输出功能.5 多点式指示报警器或报警器应具有相对独立,互不影响的报警功能,并能区分和识别报警场所位号.6 指示报警器或报警器发出报警后,即使环境内气体浓度发生变化,仍应继续报警,只有经确认并采取措施后,才停上报警.7 在下列情况下,指示报警器应能发出与可燃气体或有毒气体浓度报警信号有明显区别的声,光故障报警信号:a 指示报警器与检测器之间连线断路;b 检测器内部元件失效;c 指示报警器电源欠压.8 报警记录设备应具有以下功能:a 能记录可燃气体和有毒气体报警时间,计时装置的日计时误差不超过30s;b 能显示当前报警部位总数;c 能区分最先报警部位;d 能追索显示以前至少1周内的报警部位并区分最先报警部位.5.3.2 报警设定值应根据下列规定确定:1 根据本规范第3.0.2条规定,选用一级或一,二级报警;2 可燃气体的一级报警高限设定值小于或等于25%LEL;3 可燃气休的二级报警高限设定值小于或等于50%LEL;4 有毒气体的报警设定值宜小于或等于1TLV,当试验用标准气调制困难时,报警设定值可为2TLV以下.5.3.3 指示误差和报警误差应符合下列规定:1 可燃气体的指示误差:指示范围为0~100%LEL时,±5%LEL.2 有毒气体的指示误差:指示范围为0~3TLV时,±10%指示值:指示范围高于3TLV时,±10%量程值.3 可燃气体的报警误差:±25%设定值以内.4 有毒气体的报警误差:±25%设定值以内.5 电源电压的变化小于或等于10%时,指示和报警精度不得降低.5.3.4 检测报警响应时间应符合下列规定:1 可燃气体检测报警:扩散式小于30s;吸入式小于20s.2 有毒气体检测报警:扩散式小于60s;吸入式小于30s.6 检测报警仪表的安装6.1 检测器的安装6.1.1 检测比空气重的可燃气体或有毒气体的检测器,可燃气体探测器安装中，需特别注意的有以下几点：1.防爆要求含有爆炸性混合物的环境，称为爆炸性环境。

可燃气体探测器安装高度标准

可燃气体探测器安装高度标准
可燃气体探测器是一种用于监测环境中可燃气体浓度的设备，它的安装高度对于其正常工作和准确性至关重要。

本文将介绍可燃气体探测器的安装高度标准，以确保其有效性和可靠性。

首先，根据国家标准和行业规范，可燃气体探测器的安装高度应该考虑到气体的密度和扩散性。

一般来说，可燃气体的密度越大，安装高度就应该越低；而可燃气体的扩散性越强，安装高度就应该越高。

因此，在选择安装高度时，需要综合考虑气体的特性和环境条件。

其次，根据实际情况，可燃气体探测器的安装高度通常应该在地面1.5米至2米之间。

这个高度既能够确保气体浓度的准确监测，又能够避免被人为损坏或者误操作。

此外，安装高度还应该避免遮挡物，以确保气体能够顺利扩散到探测器的感应范围内。

另外，对于不同的场所和环境，可燃气体探测器的安装高度也会有所不同。

例如，在厨房和厨房等易产生可燃气体的场所，安装高度可以适当降低；而在通风良好的室外环境，安装高度可以适当提高。

因此，在实际安装过程中，需要根据具体情况进行调整，以确保探测器的准确性和有效性。

最后，安装可燃气体探测器的高度还应该考虑到维护和检修的方便性。

一般来说，安装高度应该能够方便维护人员进行定期的检查和维护，以确保设备的正常运行。

因此，在选择安装高度时，需要考虑到操作人员的工作条件和安全性。

总之，可燃气体探测器的安装高度标准是一个综合考虑气体特性、环境条件和操作便捷性的问题。

只有合理选择安装高度，才能确保探测器的准确性和可靠性，进而保障人们的生命财产安全。

希望本文的介绍能够帮助大家更好地了解可燃气体探测器的安装高度标准，确保设备的正常运行和使用效果。

可燃气体探测器规范

可燃气体探测器规范引言可燃气体探测器是用于监测环境中可燃气体浓度的设备，广泛应用于工业、商业和居民场所。

为确保可燃气体探测器的安全性和可靠性，制定本规范。

设备要求1.设备应符合国家相关标准和规范的要求。

2.设备应具备可靠的性能，能够准确测量可燃气体的浓度，并及时报警。

3.设备应具备防爆性能，能够在可燃气体泄漏时防止发生火灾和爆炸。

4.设备应具备稳定的工作特性，能够在长时间运行中保持准确可靠的测量结果。

5.设备应易于安装和维护，便于日常管理和检修。

安装要求1.可燃气体探测器应根据具体使用场所和要求进行布置，以确保能够及时检测到可燃气体的泄漏。

2.设备应安装在高风险区域，如锅炉房、厨房和储气罐等。

3.设备应安装在离可能泄漏源较近的位置，以便检测到可燃气体泄漏的最佳位置。

4.设备应具备适应不同环境条件的能力，如温度、湿度和振动等。

5.设备应与消防系统和报警系统进行联动，以便及时采取措施进行处理。

维护管理1.可燃气体探测器应定期进行维护保养，包括校准、清洁和更换传感器等。

2.设备应有完善的自检功能，能够定期自检并记录自检结果。

3.设备维护人员应熟悉设备的使用和维护，能够正确处理设备故障和报警。

4.设备维护人员应定期进行培训，了解最新的设备操作和维护要求。

5.设备维护人员应及时处理设备故障和报警，确保设备的正常运行并排除安全隐患。

故障排除1.设备应具备故障自诊断功能，能够及时报警并显示故障信息。

2.在设备故障时，应立即停止使用，并通知维护人员进行处理。

3.维护人员应排查故障原因，并采取相应措施进行修复。

4.设备修复后应进行测试和校准，确保设备恢复正常工作状态。

5.对于无法恢复正常工作的设备，应及时更换并进行记录，以确保安全运行。

总结本规范旨在确保可燃气体探测器在使用过程中的安全性和可靠性。

只有符合规范要求的设备才能提供准确的可燃气体浓度测量，并能在发生泄漏时及时报警，从而保护人员和财产安全。

同时，定期的维护和管理，以及故障排除和及时更换设备，也是确保设备长期可靠工作的关键。

2021年可燃气体探测器安装规范

可燃气体探测器安装规范
欧阳光明（2021.03.07）
可燃气体探测器安装规范： 1 可燃气体检测探头选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。

2 可燃气体检测探头用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。

3 可燃气体检测探头安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。

4 可燃气体检测探头安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶1米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。

5 可燃气体检测探头布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。

6 可燃气体检测探头现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。

7 可燃气体检测探头安装时应传感器朝下固定。

8 可燃气体检测探头应在断电情况下接线，确定接线正确后通电；
应在确定现场无可燃气泄漏情况下，开盖调试探头。

9 可燃气体检测探头应至少每年标定一次，以确保检测精度。

可燃气体探测器的安装高度及规范

可燃气体探测器的安装高度及规范1、可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。

2、可燃气体探测器用于大面积气体检测时可采用10～12平方米一个探头布置，也可达到检测报警效果。

3、可燃气体探测器安装方式可采用房顶吊装、墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。

4、可燃气体探测器安装高度：检测氢气、天然气、城市煤气等比重小于空气的气体时，采用距屋顶0.3～0.6米左右安装；检测液化石油气等比重大于空气的气体时，采用距地面0.3～0.6米左右安装。

5、可燃气体探测器布线应采用三芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。

6、可燃气体探测器现场走线应穿管，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。

7、可燃气体探测器安装时应传感器朝下固定。

8、可燃气体探测器应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，开盖调试探头。

9、可燃气体探测器应至少每年标定一次，以确保检测精度。

根据GB50493-2009《石油化工可燃气体和有毒气体检测报警设计规范》的相关规定，依据检测气体的密度及风向来确定探测器的安装位置，但应避免将探测器安装在空气流动过大的地方。

一般情况下，面积适中的室内空间，可依据保护半径均匀布点，即探测器安装在离释放源距离7.5m以内或两只探测器的水平距离在15m以内;面积过大或存在大量可通风部位的室内空间，应按室外情况布置探测器。

探测器安装在室外时，应布置在可燃气体释放源的全年小频率风向的上风侧，与释放源的距离不宜大于15m;探测器布置在可燃气体释放源的全年小频率风向的下风侧时，与释放源的距离不宜大于5m。

检测比空气重的气体时，探测器安装高度应距地面0.3~0.6m;检测比空气轻的气体时，探测器安装高度宜高出释放源0.5~2m。

可燃气体探测器安装规范

可焚气体探测器拆置典型之阳早格格创做
可焚气体探测器拆置典型： 1 可焚气体检测探头选面应采用阀门、管讲交心、出气心或者易揭发处附近周遭1米的范畴内，尽大概靠拢，但是没有要做用其余设备支配，共时尽管预防下温、下干环境.
2 可焚气体检测探头用于大里积气体检测时可采与10～12仄圆米一个探头安插，也可达到检测报警效验.
3 可焚气体检测探头拆置办法可采与房顶吊拆、墙壁拆置或者抱管拆置，应保证拆置坚韧稳当，共时应试虑便于维护、标定.
4 可焚气体检测探头拆置下度：检测氢气、天然气、都会煤气等比沉小于气氛的气体时，采与距屋顶1米安排拆置；检测液化石油气等比沉要于气氛的气体时，采与距大天1.5～2米安排拆置.
5 可焚气体检测探头布线应采与三芯屏蔽电缆，单根线径大于1仄圆毫米，交线时屏蔽层必须交天.
6 可焚气体检测探头现场走线应脱管，所用管子应切合消防央供，管子应与探头连交，以达到消防央供.
7 可焚气体检测探头拆置时应传感器往下牢固.
8 可焚气体检测探头应正在断电情况下交线，决定交线粗确后通电；应正在决定现场无可焚气揭发情况下，启盖调探
索头.
9 可焚气体检测探头应起码每年标定一次，以保证检测粗度.。
