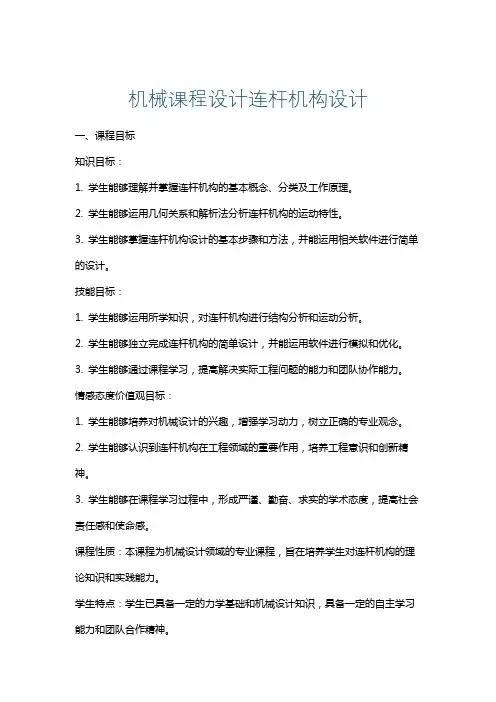

机械课程设计连杆机构设计
机械课程设计连杆机构设计一、课程目标知识目标：1. 学生能够理解并掌握连杆机构的基本概念、分类及工作原理。
2. 学生能够运用几何关系和解析法分析连杆机构的运动特性。
3. 学生能够掌握连杆机构设计的基本步骤和方法，并能运用相关软件进行简单的设计。
技能目标：1. 学生能够运用所学知识，对连杆机构进行结构分析和运动分析。
2. 学生能够独立完成连杆机构的简单设计，并能运用软件进行模拟和优化。
3. 学生能够通过课程学习，提高解决实际工程问题的能力和团队协作能力。
情感态度价值观目标：1. 学生能够培养对机械设计的兴趣，增强学习动力，树立正确的专业观念。
2. 学生能够认识到连杆机构在工程领域的重要作用，培养工程意识和创新精神。
3. 学生能够在课程学习过程中，形成严谨、勤奋、求实的学术态度，提高社会责任感和使命感。
课程性质：本课程为机械设计领域的专业课程，旨在培养学生对连杆机构的理论知识和实践能力。
学生特点：学生已具备一定的力学基础和机械设计知识，具备一定的自主学习能力和团队合作精神。
教学要求：教师需结合课本内容，采用理论教学与实践操作相结合的方式，注重培养学生的实际操作能力和创新能力。
在教学过程中，关注学生的个体差异，引导他们积极参与课堂讨论和实践活动，确保课程目标的实现。
通过对课程目标的分解和实施，为后续的教学设计和评估提供明确的方向。
二、教学内容1. 连杆机构基本概念：连杆机构的定义、分类及特点，重点掌握平面连杆机构和空间连杆机构的区别与联系。
2. 连杆机构工作原理：分析连杆机构的运动规律，理解从动件的运动和动力特性。
3. 连杆机构的设计方法：学习连杆机构的设计步骤，包括初始设计、参数优化和结构设计等。
- 初始设计：掌握杆长、夹角等基本参数的计算方法。
- 参数优化：学习利用解析法和数值方法对连杆机构进行运动和动力分析，优化设计参数。
- 结构设计：了解连杆机构的结构设计原则，掌握常见连杆机构结构特点。
4. 软件应用：学习运用相关软件（如CAD、ADAMS等）进行连杆机构的建模、仿真和优化。
哈工大机械原理大作业连杆机构运动分析完美满分版哈尔滨工业大学
连杆机构运动分析说明书院（系）机电工程学院专业机械设计制造及其自动化姓名李乾学号1130810904班号1308109指导教师唐德威、赵永强日期2015年6月20日哈尔滨工业大学机电工程学院2015年6月一、题目如图1所示机构，已知机构各构件的尺寸为l AB=200mm，l BD=700mm，l AC=400mm，l AE=800mm，构件1的角速度为ω1=10rad/s，试求构件2上点D的轨迹及构件5的角位移、角速度和角加速度，并对计算结果进行分析。
（题中构件尺寸满足l BD-l AB<l AE<l BD+l AB)。
图 1 机构运动简图二、建立数学模型分析1.建立坐标系建立以点A为原点的平面直角坐标系A-x，y，如图2所示图 2 建立坐标系2.对机构进行结构分析该机构由Ⅰ级机构AB、两个RPRⅡ级基本杆组BCD、ED组成。
杆组拆分结果如图3、图4、图5所示。
图 3 Ⅰ级杆组AB图 4 RPRⅡ级基本杆组BCD图 5 RPRⅡ级基本组DE3.确定已知参数和求解流程（1）原动件AB（I级杆组）已知原动件1的转角φ=0~360°运动副A的运动参数x A=0y A=0原动件AB的长度l AB = 200mm代入I级杆组子程序，得到运动副B的位置坐标（x B，y B）根据《机械原理》第三版书中第36页的公式推导可知：A，B两点坐标在x轴，y轴上投影，得方程x B = x A+l AB*cosφy B = y A+l AB*sinφ（2）BCD（RPR II级杆组）已知运动副B的位置坐标（x B，y B）运动副C的坐标位置：x C=l AC=400mmy C=0代入RPR II级杆组子程序，求出构件2上D点的位置坐标（x D，y D）根据《机械原理》第三版书中第339页的公式推导可知：当杆件处于图所示位置,即x B>x D并且y B≥y D时,l j杆角位移：φj=arctan B0s+A0C0 A0s−B0C0式中：A0=x B-x DB0=y B-y DC0=l i+l ks=√A02+B02−C02而当x B<x D并且y B≥y D时，φj=arctan B0s+A0C0A0s−B0C0+180o 当x B<x D并且y B<y D时，φj=arctan B0s+A0C0A0s−B0C0+180o 当x B>x D并且y B<y D时，φj=arctan B0s+A0C0A0s−B0C0+360o图 6 RPR II级杆组分析内移动副C的位置：x C=x B-l i sinφjy C=y B-l i cosφj导杆上E点的位置：x E=x C+(l j-s)cosφjy E=y C+(l j-s)sinφj（3）DE（RPR II级杆组）已知运动副D的位置坐标（x D，y D），运动副E的坐标：x E=l AE=800mmy E=0代入RPR II级杆组子程序，求出构件5的转角φ5。
连杆全套课程设计
连杆全套课程设计一、课程目标知识目标：1. 让学生掌握连杆的定义、分类及在机械系统中的作用；2. 引导学生理解连杆的运动原理，掌握连杆机构的设计方法；3. 帮助学生了解连杆在实际工程中的应用，提高对工程实践的认识。
技能目标：1. 培养学生运用几何作图和计算方法分析连杆机构的能力；2. 提高学生运用CAD软件进行连杆机构设计和绘制的能力；3. 培养学生动手制作连杆模型，并对其进行实验分析的能力。
情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发创新意识；2. 增强学生的团队合作意识，培养协同解决问题的能力；3. 引导学生关注连杆机构在生活中的应用，提高对机械工程学科的认识和热爱。
课程性质：本课程为机械设计基础课程，旨在帮助学生掌握连杆机构的基本知识，培养实际操作能力。
学生特点：学生为初中生，具备一定的几何知识和动手能力，对机械设计有一定的好奇心。
教学要求：结合学生特点，注重理论与实践相结合，提高学生的动手操作能力和解决问题的能力。
通过课程学习，使学生能够达到以上设定的知识、技能和情感态度价值观目标。
在教学过程中，将目标分解为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 连杆的基本概念：连杆的定义、分类及作用；教材章节：第一章第一节。
2. 连杆的运动原理：连杆机构的运动分析，速度和加速度的计算；教材章节：第一章第二节。
3. 连杆机构的设计方法：几何作图法、解析法及计算机辅助设计；教材章节：第一章第三节。
4. 连杆在实际工程中的应用：案例分析，展示连杆机构在生活中的应用；教材章节：第一章第四节。
5. 连杆模型的制作与实验分析：动手制作连杆模型，进行实验操作和分析；教材章节：第一章实践环节。
教学内容安排和进度：第一课时：连杆的基本概念；第二课时：连杆的运动原理；第三课时：连杆机构的设计方法；第四课时：连杆在实际工程中的应用；第五课时：连杆模型的制作与实验分析。
教学内容确保科学性和系统性，结合教材章节和课程目标，注重理论与实践相结合，提高学生的知识水平和实际操作能力。
机械原理课程设计完整版
机械原理课程设计说明书学生姓名：学号：201141100系别：机械工程学院专业班级：机械设计制造及其自动化1班指导教师：教授起止时间：2013年12月23—27日东莞理工学院目录第一章内容介绍1-1 机构简介 (1)1-2 设计数据 (1)1-3 机构简图 (2)第二章六杆机构设计2-1 设计内容 (3)2-2 设计数据 (4)2-3 设计运动分析 (5)第三章凸轮设计3-1 设计内容 (7)3-2 图解法设计 (7)3-3 凸轮机构的计算机辅助设计 (10)第一章内容介绍1.机构简介压床是应用广泛的锻压设备，用于钢板矫直、压制零件等。
如图所示为某压床的运动示意图。
其中，六杆机构ABCDEF为其主体机构，电动机经联轴器带动减速器的三对齿轮（z l-z2, z3-z4, z5-z6）将转速降低，然后带动压床执行机构（六杆机构ABCDEF）的曲柄1转动，六杆机构使滑块5克服阻力F r而上下往复运动，实现冲压工艺。
为了减小主轴的速度波动，在曲轴A上装有飞轮，在曲柄轴的另一端装有供润滑连杆机构各运动副用的油泵凸轮。
2.设计数据: 设计数据见表1和表2。
表1 六杆机构的设计数据表2 凸轮机构的设计数据参数转角θ(度) 序号偏距e(mm)基圆半径r(mm)滚子半径rr(mm)行程h (mm)推程运动角δ( )远休止角01δ( )回程运动角'δ( )近休止角02δ( )0 1 19 37 10 60 10 30 150 30 120 602 20 38 10 40 10 35 140 60 90 703 21 39 10 30 10 60 140 0 150 7030 4 22 40 5 30 8 60 140 0 150 705 23 41 5 60 8 30 90 50 150 706 24 42 5 60 12 30 90 50 220 045 7 25 43 5 60 12 30 130 10 220 08 26 44 15 50 12 30 150 30 120 609 27 45 15 50 10 40 120 60 120 6060 10 28 46 15 50 10 40 180 0 180 011 29 47 10 45 10 40 180 0 180 012 30 48 10 45 6 50 120 90 90 6013 31 49 10 45 6 50 180 20 160 0（为一偏置直动滚子从动件盘形凸轮机构。
机械原理与设计之平面连杆机构
机械原理与设计之平面连杆机构引言平面连杆机构是一种常见的机械装置，用于将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
在机器设计中，平面连杆机构被广泛应用于各种机械装置，如发动机、机械手臂和汽车悬挂系统等。
本文将介绍平面连杆机构的基本原理、设计方法以及一些常见的平面连杆机构。
基本原理平面连杆机构由多个连杆组成，其中至少一个连杆可以旋转。
连杆通过连接处的铰链相互连接，形成一个闭合的链条。
其中一个连杆称为曲柄杆，用于提供旋转驱动力，而其他连杆则用于将驱动力传递给要执行的任务。
平面连杆机构的运动分析主要基于几何学原理和运动学原理。
平面连杆机构的运动是由各个连杆的长度、角度和运动速度决定的。
通过对各个连杆的长度和角度进行合理设计，可以实现所需的运动轨迹和速度。
平面连杆机构的设计必须考虑到各个连杆的运动约束、力学平衡以及运动的精确性和可靠性。
设计方法设计一个平面连杆机构需要经过以下几个步骤：1.确定设计需求：首先需要明确所需的运动特性和任务要求。
例如，是需要将旋转运动转化为直线运动还是将直线运动转化为旋转运动，还需要考虑到运动的速度、力量和精确性等因素。
2.确定连杆的长度和角度：通过几何学原理和运动学原理，可以根据设计需求确定各个连杆的长度和角度。
连杆的长度和角度直接影响着机构的运动轨迹和速度。
3.确定连杆的连接位置：在设计过程中，还需要确定各个连杆的连接位置，即铰链的位置。
铰链的位置直接决定了连杆之间的运动关系。
4.分析运动特性：通过运动学分析，可以计算出机构的运动特性，如连杆的位移、速度和加速度等。
这些数据可以用于评估机构的性能和合理性。
5.进行力学分析：在设计过程中，还需要进行力学分析，以确保机构的稳定性和可靠性。
力学分析可以确定机构的最大负载和各个连杆之间的力传递情况。
6.优化设计：根据运动特性和力学分析的结果，可以对设计进行优化。
通过调整连杆的长度、角度和连接位置等参数，可以改进机构的性能和可靠性。
机械原理 平面连杆机构及设计课件
仿真分析
利用计算机仿真软件对机构进行模拟分析， 评估其性能。
实验测试
通过实际测试机构的性能，与理论分析进行 对比验证。
优化算法
采用遗传算法、粒子群算法等智能优化算法 ，对机构参数进行优化。
04
平面连杆机构的运 动分析
机构运动的基本方程
01
平面连杆机构的基本运动方程是 根据机构的运动学和动力学特性 建立的，它描述了机构中各构件 之间的相对运动关系。
刚度对机构性能的影响
刚度不足会导致机构运动失 真、振动等问题，影响其正 常工作。
06
平面连杆机构的实 例分析
曲柄摇杆机构的实例分析
曲柄摇杆机构是一种常见的平面连杆机构，它由曲柄、摇杆、连杆和机架组成。 曲柄旋转，通过连杆传递运动给摇杆，使摇杆在一定范围内摆动。
实例：缝纫机脚踏板机构。缝纫机脚踏板机构就是一个典型的曲柄摇杆机构的应 用。当脚踏板转动时，通过连杆将运动传递给摇杆，使机头上下摆动，完成缝纫 工作。
应力分析
通过计算机构各构件在工作状态下的应力分布，评估其强度是否 满足设计要求。
疲劳强度
考虑机构在循环载荷作用下的疲劳强度，预测其使用寿命。
可靠性分析
基于概率论和统计学方法，评估机构在各种工作条件下的可靠性。
机构的刚度分析
刚度定义
刚度表示机构抵抗变形的能 力。
刚度分析方法
通过有限元分析、实验测试 等方法，评估机构的刚度性 能。
双曲柄机构的实例分析
双曲柄机构由两个曲柄、连杆和机架组成。两个曲柄同时旋 转，通过连杆传递运动，使另一个曲柄产生相对的旋转运动 。
实例：飞机起落架机构。飞机起落架机构中的前轮转向机构 就是一个双曲柄机构的应用。当飞机滑行时，双曲柄机构使 前轮左右摆动，实现飞机的前轮转向。
机械原理_课程设计连杆机构的设计及运动分析
目录一设计任务---------------------------------------------------2 二设计过程---------------------------------------------------22.1设计思想-----------------------------2 2.2参数的定义---------------------------2 2.3数学模型-----------------------------3 2.4程序流程图---------------------------5 2.5源程序设计--------------------------------------------6 三设计结果----------------------------------------------------123.1 连杆运动示意图----------------------123.2 连杆参数的计算结果------------------133.3 位移、角速度、加速度曲线绘制--------------14 四课程设计总结---------------------------------------15 五参考文献-----------------------------------------------15 六中期检查报告---------------------------------------17一设计任务任务：连杆机构的设计及运动分析已知：中心距X1=50mm，X2=160mm，Y=280mm，构件3的上、下极限ϕ/3=60、ϕ//3=120,滑块的冲程H=160mm，比值CE/CD=1/2，EF/DE=1/4，各构件S重心的位置，曲柄每分钟转速N1=90r/min。
要求：1）建立数学模型；2）用C语言编写计算程序并运行；3）绘制从动件运动规律线图，并进行连杆机构的动态显示；4）用计算机打印出计算说明。
机械原理与设计平面连杆机构
机械原理与设计平面连杆机构引言连杆机构是机械工程中非常重要的一类机构，广泛应用于各种机械装置中。
平面连杆机构是其中最简单、常见的一种连杆机构。
本文将介绍机械原理与设计平面连杆机构的基本概念、工作原理及设计要点。
一、连杆机构的基本概念连杆机构是指由刚性杆件连接而成的机械系统，它具有一定的自由度和特定的运动特性。
平面连杆机构是指所有杆件均在同一平面内运动的连杆机构。
平面连杆机构由连杆、铰链和主动副组成。
连杆：连杆是连接其他杆件的刚性杆件，具有一定的长度和形状。
铰链：铰链是连接连杆的关节，它允许连杆相对旋转，保持一定的约束。
主动副：主动副是指能够驱动整个机构运动的关节，通常由电机或气动装置驱动。
二、平面连杆机构的工作原理平面连杆机构的工作原理是利用连杆的长度、角度和铰链的位置来实现特定的运动。
在平面连杆机构中，主要有以下几种常见的运动形式：1.顺序运动：当主动副驱动时，各个连杆按照一定的顺序依次运动。
这种运动形式常见于内燃机的活塞连杆机构。
2.并联运动：当多个连杆同时受到主动副驱动时，它们以同步的方式进行运动。
这种运动形式可以用来实现机械手臂等装置的运动。
3.逆运动：当主动副驱动时，连杆和铰链的位置发生变化，使机构实现逆向运动。
这种运动形式常见于一些特殊装置的设计。
平面连杆机构的工作原理和运动形式可以通过机械原理的分析和运动学的计算来实现。
其中，机械原理用来推导连杆运动的基本方程，而运动学则用来分析连杆机构的运动特性和运动关系。
三、平面连杆机构的设计要点在设计平面连杆机构时，需要考虑以下几个要点：1.运动要求：根据具体的工作要求，确定机构需要实现的运动形式和工作速度等指标。
2.运动范围：根据工作空间和杆件的长度等约束条件，确定连杆机构的运动范围。
3.结构强度：根据承载力和杆件的材料等因素，设计连杆机构的结构强度和刚度，以确保机构的正常工作。
4.运动平稳性：通过运动学计算和动力学分析，确定机构的运动是否平稳，以及如何减小振动和冲击力。
《机械原理》连杆机构
基本内容： 1)平面连杆机构的定义、类型及应用； 2)四杆机构的基本型式及演化; 3)平面四杆机构的基本特性; 4)平面四杆机构的运动设计(尺寸综合)。
连杆机构的定义： 由若干个刚性构件用低副（转动副、移动副）
连接而成的机构—连杆机构，又称为低副机构。 用四个转动副连接而成的四杆机构—铰链四杆机
图(a) ：对心曲柄滑块机构。
偏距 e 等于零。滑块 C 的行程等于2 lAB ；往
返的平均速度也相同。 图(b)：偏置曲柄滑块机构。
偏距 e 不等于零。滑块 C 的行程不等2 lAB ；
往返的平均速度也不相同。
3. 取不同的构件为机架
(1)曲柄滑块机构
杆2长度>杆1长度，形
成转动导杆机构；
杆2长度<杆1长度，形
lA DlBC lC D lAB
2)若AB为最长杆
lAD lAB lCD lBC
lAB80mm lAB12m0m
结论： 8m 0 m lAB 12 m0m
(3)若欲成为双摇杆机构，则应分析两种情况： 1)机构各杆件长度满足“杆长之和条件”，但
以最短杆的对边为机架； 2)机构各杆件长度不满足“杆长之和条件”。 *本题只存在第二种情况。
法确定：(1)曲柄和连杆的长度
的 min 。
lAB,lBC
；(2)机构
拟设计一偏置曲柄滑块机构。已知滑块行
程 H50 m，m偏距 e20mm ，k1.5，试用图
解法确定：
((21))曲 曲柄 柄和 为连 原杆 动的 件长时度机构lA 的B, lmBaC,x；m ax；
(3)滑块为原动件时机构的死点位置。
D 时 lAB 的取值范围。
解： lA B lB C lC D lA D 0 lA B 7 m 0m
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

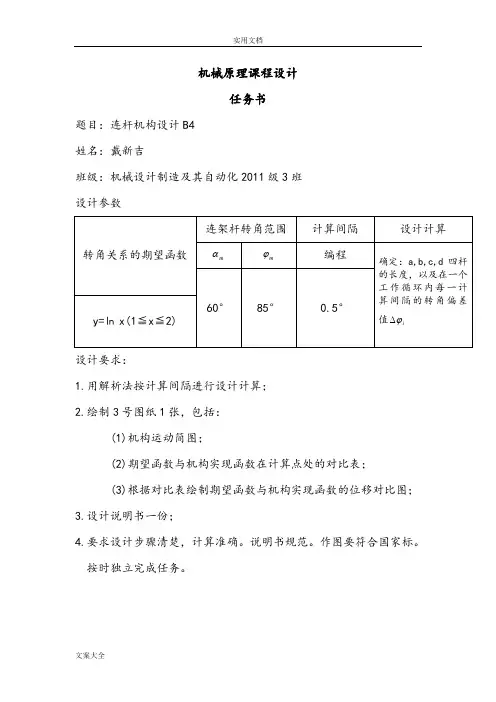

机械原理课程设计任务书题目：连杆机构设计B4姓名：戴新吉班级：机械设计制造及其自动化2011级3班设计参数设计要求：1.用解析法按计算间隔进行设计计算；2.绘制3号图纸1张，包括：(1)机构运动简图；(2)期望函数与机构实现函数在计算点处的对比表；(3)根据对比表绘制期望函数与机构实现函数的位移对比图；3.设计说明书一份；4.要求设计步骤清楚，计算准确。
说明书规范。
作图要符合国家标。
按时独立完成任务。
目录第1节平面四杆机构设计连杆机构设计的基本问题连杆机构设计的基本问题是根据给定的要求选定机构的型式，确定各构件的尺寸，同时还要满足结构条件（如要求存在曲柄、杆长比恰当等）、动力条件（如适当的传动角等）和运动连续条件等。
根据机械的用途和性能要求的不同，对连杆机构设计的要求是多种多样的，但这些设计要求可归纳为以下三类问题：(1)预定的连杆位置要求；(2)满足预定的运动规律要求；(3)满足预定的轨迹要求;连杆设计的方法有：解析法、作图法和实验法。
作图法设计四杆机构对于四杆机构来说，当其铰链中心位置确定后，各杆的长度也就确定了。
用作图法进行设计，就是利用各铰链之间相对运动的几何关系，通过作图确定各铰链的位置，从而定出各杆的长度。
作图法设计四杆机构的特点图解法的特点是直观、简单、快捷，对三个设计位置以下的设计是十分方便的，其设计精度也能满足工作的要求，并能为解析法精确求解和优化设计提供初始值。
根据设计要求的不同分为四种情况：(1) 按连杆预定的位置设计四杆机构；(2) 按两连架杆预定的对应角位移设计四杆机构；(3) 按预定的轨迹设计四杆机构；(4) 按给定的急回要求设计四杆机构。
解析法设计四杆机构在用解析法设计四杆机构时，首先需建立包含机构各尺度参数和运动变量在内的解析式，然后根据已知的运动变量求机构的尺度参数。
解析法设计四杆机构的特点解析法的特点是可借助于计算器或计算机求解，计算精度高，是英语对三个或三个以上位置设计的求解，尤其是对机构进行优化设计和精度分析十分有利。
现有三种不同的设计要求，分别是：(1) 按连杆预定的连杆位置设计四杆机构(2) 按预定的运动轨迹设计四杆机构(3) 按预定的运动规律设计四杆机构1) 按预定的两连架杆对应位置设计2) 按期望函数设计本文详细阐述了解析法设计丝杆机构中按期望函数设计的原理、方法及过程。
第2节设计介绍按预定的两连架杆对应位置设计原理如下图所示：2-1）设要求从动件3与主动件1的转角之间满足一系列的对应位置关系,即θi3=)(1θi f i=1, 2,… ,n ，其函数的运动变量θi 为机构的转角，由设计要求知θ1、θ3为已知条件，仅θ2为未知。
又因为机构按比例放大或缩小，不会改变各机构的相对角度关系，故设计变量应该为各构件的相对长度，如取d/a=1 , b/a=l c/a=m , d/a=n 。
故设计变量l 、m 、n 以及θ1、θ3的计量起始角0α、0ϕ共五个。
如图2-1所示建立坐标系Oxy ，并把各杆矢量向坐标轴投影，可得为消去未知角θi2，将式2—1)2cos()()cos()cos(30301n n m m iii-+=+θϕθαθ令p=m, p 1=-m/n, p 2=)1(222l n m -++ 式 2-2 中包含5个待定参数p 0、p 1、p 2、α0、及ϕ0，故四杆机构最多可以按两连架杆的5个对应位置精度求解。
当两连架杆的对应位置数5>N 时，一般不能求得精确解，此时可用最小二乘法等进行近似设计。
当要求的两连架杆对应位置数5<N 时，可预选N N -=50个尺度参数，此时有无穷多解。
yx按期望函数设计如上图所示，设要求设计四杆机构两连架杆转角之间实现的函数关系)(x f y = (成为期望函数)，由于连架杆机构的待定参数较少，故一般不能准确实现该期望函数。
设实际实现的函数为月)(x F y =(成为再现函数)，再现函数与期望函数一般是不一致的。
设计时应该使机构的再现函数尽可能逼近所要求的期望函数。
具体作法是：在给定的自变量x 的变化区间x 0到x m 内的某点上，使再现函数与期望函数的值相等。
从几何意义上)(x F y =与)(x f y =两函数曲线在某些点相交。
这些点称为插值结点。
显然在结点处有：故在插值结点上，再现函数的函数值为已知。
这样，就可以按上述方法来设计四杆机构。
这种设计方法成为插值逼近法。
在结点以外的其他位置，)(x F y =与)(x f y =是不相等的，其偏差为 偏差的大小与结点的数目及其分布情况有关，增加插值结点的数目，有利于逼近精度的提高。
但结点的数目最多可为5个。
至于结点位置分布，根据函数逼近理论有m i x x x x x m m i 2)12(cos )(21)(2100π---+=（2-3）试中m m i ,,,3,2,1 =为插值结点数。
本节介绍了采用期望函数设计四杆机构的原理。
在第3节将 具体阐述连杆机构的设计。
第3节 连杆机构设计连杆机构设计设计参数表注：本次采用编程计算,计算间隔为°变量和函数与转角之间的比例尺根据已知条件y=㏑x(1≦x ≦2)为铰链四杆机构近似的实现期望函数，设计步骤如下：（1）根据已知条件10=x ,2=x m ,可求得00=y ，693.0=y m 。
（2）由主、从动件的转角范围m α=60°、m ϕ=85°确定自变量和函数与转角之间的比例尺分别为：︒=-=60/1/)(0ααmmx x u确定结点值设取结点总数m=3，由式2-3可得各结点处的有关各值如表(3-1)所示。
表（3-1） 各结点处的有关各值确定初始角0α、0ϕ通常我们用试算的方法来确定初始角0α、0ϕ,而在本次连杆设计中将通过编程试算的方法来确定。
具体思路如下：任取0α、0ϕ，把0α、0ϕ取值与上面所得到的三个结点处的αi 、ϕi的值代入P134式8-17从而得到三个关于P 0、P 1、P 2的方程组，求解方程组后得出P 0、P 1、P 2，再令P 0=m, P 1=-m/n, P 2=)2/()1(222n l n m -++。
然后求得m,n,l 的值。
由此我们可以在机构确定的初始值条件下找 到任意一位置的期望函数值与再现函数值的偏差值ϕ∆。
当︒<∆1ϕ时，则视为选取的初始、角度0α0ϕ满足机构的运动要求。
具体程序如下：#include<> #include<> #define PI #define t PI/180 void main() { int i;float p0,p1,p2,a0,b0,m,n,l; floatA,B,C,r,s,f1,f2,g1,g2,g,j;0α0ϕ0α0ϕ︒<∆1ϕϕ∆ϕ∆()ϕθϕ02223]/)arctan[(2-+++==C B C B Aαα0+αα0+)2/()1(222m l n m -++αα0+u y x ϕααϕμ/])[ln('00-+=0α0ψm αm ϕϕ∆︒<∆1ϕϕ∆αiϕiϕ'iϕ∆0α0ϕ0α0ϕϕ∆︒<∆1ϕ机械原理[M] . 7版 . 北京:高等教育出版社,2006.[2]孙恒，陈作模 . 机械原理[M] . 6版 . 北京:高等教育出版社,2001.附录： n 为序列号n αi ϕiϕ'iϕ∆0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 2728293031323334353637383940414243444546474849505152535455565758596061626364656667686970717275767778798081828384858687888990919293949596979899 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117120 附录2：0 0 123456789 1011121314151617181921222324252627282930 3233343536373839404143444546474849505152 54555657585960];>>plot(a(:,1),a(:,2),'k','lin ewidth',2);hold onplot(a(:,1),a(:,3),'--k','l inewidth',。
