定向井(水平井)钻井技术概述
定向井水平井钻井技术2009
15、高边：定向井的井底是个
呈倾斜状态的圆平面，称为井 底圆；井底圆上的最高点称为 高边；从井底圆心至高边之间 的连线所指的方向称为高边方 向；从正北方向线顺时针转至 高边方向在水平面上的投影所 转过的角度称为高边方位角。
川庆钻探工程公司
高边工具面角是以高边方 向线为始边，顺时针转到工 具面与井底圆平面的交线所 转过的角度；
方钻杆标记棱转到 的绝对角度（转盘刻 度），俗称“转”角。
定+方=转
±180°
+90°
- 90° +90°
谨记： 以下量上
转盘0°标记 川庆钻探工程公司
- 90°
顺正逆负
转角
0°
使用单弯螺杆定向（扭方位）时，应注意入 井前量取螺杆弯曲方向与定向直接头间的夹角， 称为“弯差角”。 弯差角的量取原则同样是“以下量上，顺正 逆负”。计算实际工具面面的公式为： 实际工具面=所测工具面-弯差角 如图中，弯差角应为 －90°。 如某次测得工具面为240 °，则 实际工具面=240 °－（－90 ° ）=330 °。 如果测得工具面为L 40 °，则: 实际工具面=L 40 ° －（－90 ° ）=R 50 ° 。
川庆钻探工程公司
（4）水平井的主要技术问题
a、水平井目标区的设计
水平井目标区的设计是水平井是否
水平井合理井位的选择
有效益的关键技术，主要包括：①
水平井合理井位的选择；②水平井 完井方法选择；③水平井靶区参数
设计，包括：水平段长设计，水平
段方位设计、水平段井斜角计算、 水平段垂向位置计算和水平井靶体 设计。
造斜点
垂 深
α
设计井眼轨道
实钻井眼轨迹
定向井水平井教材
第一章定向井（水平井）钻井技术概述第一节定向井、水平井的基本概念1．定向井丛式井发展简史定向井钻井被（英）T ．A．英格利期定义为：“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。
”我国学者则定义为，定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。
定向井相对与直井而言它具有井斜方位角度而直井是井斜角为零的井，虽然实际所钻的直井它都有一定斜度但它仍然是直井。
定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转钻井代替了顿钻钻井。
当时没有考虑控制井身轨迹的问题，认为钻出来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非是垂直的。
并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。
最早采用定向井钻井技术是在井下落物无法处理后的侧钻。
早在1895年美国就使用了特殊的工具和技术达到了这一目的。
有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
第一口救援井是1934年在东德克萨斯康罗油田钻成的。
救援井是指定向井与失控井具有一定距离，在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。
目前最深的定向井由BP勘探公司钻成，井深达10，654米；水平位移最大的定向井是BP勘探公司于己于1997年在英国北海的Rytch Farm 油田钻成的M11井，水平位移高达1，0114米。
垂深水平位移比最高的是Statoil 公司钻成的的33/9—C2达到了1:3.14；丛式井口数最多，海上平台：96口；人工岛：170口；我国定向井钻井技术发展情况我国定向井钻井技术的发展可以分为三个阶段，50—60年代开始起步，首先在玉门和四川油田钻成定向井及水平井:玉门油田的C2—15井和磨三井，其中磨三井总井深1685米，垂直井深表遗憾350米，水平位移444.2米，最大井斜92°，水平段长160米；70年代扩大实验，推广定向井钻井技术；80年代通过进行集团化联合技术攻关，使得我国从定向井软件到定向井硬件都有了一个大的发展。
定向井水平井钻井技术-简介
1. 地面定向法(定向下钻法) Nhomakorabea十字打印法：
1) 事先在每根要使用的钻杆公母接头上， 扁錾打上“十”字钢印；要注意两个钢 印必须处在同一条母线上； 2) 下钻过程中测量每两个单根连接处的钢 印偏差角度，上相对于下顺时针为正， 逆时针为负，进行详细记录；
3) 下完钻后，将所有偏差值相加即得到最 上面钢印与造斜工具面的偏差角度，若 为正说明钢印在工具面的顺时针方向某 角度处，若为负说明钢印在工具面的逆 时针方向某角度处， 。
• (2) 计算水平距离的加权平均值JJ：
n 1
1 1 1 J i ( Li 1 Li 1 ) J1 ( L2 L1 ) J n ( Ln Ln 1 ) 2 2 2 JJ i 2 Ln L1
• (3) 轨迹符合率的计算：
实钻井眼轨迹
靶区
水 平 位 移
N
北
β-方位角 实际轨迹 靶点
β
设计轨道
E东
• 测点的井眼方向和测段的段长
L L2 L1
et cos1 eH sin 1 cos1 eN sin 1 sin 1 eE
• 井眼轨迹的其他参数：
– – – – 垂深(H)、N坐标(N)、E坐标(E) 水平长度(S)和水平位移(A) 平移方位角(β)和视平移(V) 井眼曲率(K)
（4）邻井距离扫描图的绘制
原理：
1) 寻找最近测点
• • 两口井都要有测斜资料。 从基准井出发，寻找基准井上每一个测 点与被扫描井距离最近的测点。
•
由于每个测点在空间的坐标位置是已知
的，所以可以计算基准井上某一点（M） 到被扫描井上每一点的距离，然后进行 比较，找出最近测点。
定向井水平井课件
对钻具进行全面检查，确保其完好无损，并进行必要的保养。
设备部署
根据工程设计和现场实际情况，合理部署设备，确保钻探工作的 顺利进行。
施工计划与组织
1 2
施工进度计划
制定详细的施工进度计划，确保按期完成钻探任 务。
安全生产措施
制定完善的安全生产措施，确保钻探过程中的安 全。
3
人员组织与培训
水平钻井技术
定义
水平钻井技术是指钻孔轨迹在地 下某一深度处与地面成一定角度， 并在该深度处沿水平方向钻进的
钻井技术。
关键技术
水平钻井的关键技术包括水平段 钻进、斜向器和随钻测量等技术。
应用场景
水平钻井技术广泛应用于石油、 天然气等矿产资源的勘探开发， 可提高单井产量和储量动用程度，
降低开发成本。
定向井水平井集成技术
定义
定向井水平井集成技术是将定向钻井技术和水平钻井技术 有机结合，实现钻孔沿预定轨迹精确进入目的层并在目的 层内进行水平延伸的钻井技术。
关键技术
定向井水平井集成技术的关键技术包括轨迹设计、定向工 具和测量技术、水平段钻进和钻井液技术等。
应用场景
定向井水平井集成技术广泛应用于复杂地层和隐蔽性矿产 资源的勘探开发，可提高勘探开发效益和资源利用率。
风险成本
定向井和水平井钻井过程中存在多种风险，如地层复杂多变、钻井液 性能不稳定等，可能引发安全事故或工程失败，导致高额风险成本。
安全挑战
地层复杂多变
定向井和水平井钻井过程中可能会遇到各种复杂地层，如软硬交错地层、裂缝发育地层等 ，这些地层容易引发井下复杂情况和事故。
钻井液性能不稳定
钻井液是定向井和水平井钻井中的重要介质，其性能稳定性对钻井安全至关重要。若钻井 液性能不稳定，可能导致井壁坍塌、钻屑堆积等事故。
定向及水平井简介
对钻井设备和技术的要求较高 ，需要专业的定向井工程师团
队。
在某些情况下，可能存在井眼 轨迹控制难度大、油层污染等
问题。
水平井的优缺点
优点 可以实现长水平段穿越油层，提高油藏的开采效率。
对于薄油层和复杂油藏的开采具有重要意义。
水平井的优缺点
• 可以有效利用地层自然裂缝，提高油藏的开采效 率。
水平井的优缺点
01
缺点
02
钻井过程中需要控制好水平段的稳定性， 避免出现卡钻等事故。
03
对钻井设备和技术的要求较高，需要专业 的水平井工程师团队。
04
在某些情况下，可能存在水平段稳定性差 、油层污染等问题。
定向井与水平井的适用范围及选择依据
适用范围
定向井适用于需要大范围水平位移的油藏开采，如海上油田、复杂断块 油田等。
岩屑携带
定向钻井过程中，岩屑容易堆积在井 底，影响钻进效率。可以采用高压喷 射钻头、空气钻头等新型钻头，提高 岩屑携带能力。
地层适应性
不同地层对钻头、钻具和工艺有不同 的要求，需要根据地层特点选择合适 的钻头、钻具和工艺。
03
水平井钻井技术
水平井钻井设备及工具
01
02
03
04
钻机
用于钻进水平井的钻机，通常 采用顶部驱动钻井系统。
岩屑携带
水平井钻进过程中，岩屑容易堆积在井底，影响钻进效率 。可以采用高压喷射钻井技术来解决这一问题。
井壁稳定
水平井钻进过程中，容易发生井壁失稳现象，可以采用合 理的钻井液体系和稳定剂来解决这一问题。
完井作业
水平井完井作业过程中，需要采用特殊的完井技术，以确 保水平段的密封性和稳定性。可以采用先进的完井技术和 工具来解决这一问题。
定向井水平井

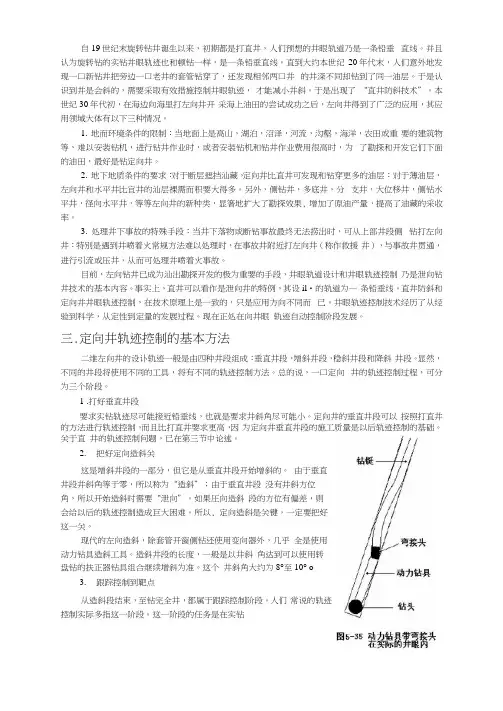

自19世纪末旋转钻井诞生以来，初期都是打直井，人们预想的井眼轨道乃是一条铅垂直线。
并且认为旋转钻的实钻井眼轨迹也和顿钻一样，是一条铅垂直线。
直到大约本世纪20年代末，人们意外地发现一口新钻井把旁边一口老井的套管钻穿了，还发现相邻两口井的井深不同却钻到了同一油层。
于是认识到井是会斜的，需要采取有效措施控制井眼轨迹，才能减小井斜。
于是出现了“直井防斜技术”。
本世纪30年代初，在海边向海里打左向井开采海上油田的尝试成功之后，左向井得到了广泛的应用，其应用领域大体有以下三种情况。
1.地而环境条件的限制：当地面上是髙山，湖泊，沼泽，河流，沟壑，海洋，农田或重要的建筑物等，难以安装钻机，进行钻井作业时，或者安装钻机和钻井作业费用很高时，为了勘探和开发它们下面的油田，最好是钻定向井。
2.地下地质条件的要求：对于断层遮挡汕藏，定向井比直井可发现和钻穿更多的油层：对于薄油层，左向井和水平井比宜井的汕层裸需而积要大得多。
另外，侧钻井，多底井，分支井，大位移井，侧钻水平井，径向水平井，等等左向井的新种类，显箸地扩大了勘探效果, 增加了原油产量，提高了油藏的采收率。
3.处理井下事故的特殊手段：当井下落物或断钻事故最终无法捞岀时，可从上部井段侧钻打左向井：特別是遇到井喷着火常规方法难以处理时，在事故井附近打左向井（称作救援井），与事故井贯通，进行引流或压井，从而可处理井喷着火事故。
目前，左向钻井已成为汕出勘探开发的极为重要的手段，井眼轨道设计和井眼轨迹控制乃是泄向钻井技术的基本内容。
事实上，直井可以看作是泄向井的特例，其设il•的轨道为一条铅垂线。
直井防斜和定向井井眼轨迹控制，在技术原理上是一致的，只是应用方向不同而已。
井眼轨迹控制技术经历了从经验到科学，从定性到定量的发展过程。
现在正处在向井眼轨迹自动控制阶段发展。
三.定向井轨迹控制的基本方法二维左向井的设讣轨迹一般是由四种井段组成：垂直井段，增斜井段，稳斜井段和降斜井段。
定向井及水平井基础知识介绍
定向井及水平井基础知识介绍概述在石油勘探与开发中，为了更有效地获取地下资源，定向井和水平井技术日益被广泛应用。
本文将介绍定向井和水平井的基础知识，包括定义、优势、应用领域和技术特点等内容。
定向井的定义和优势定向井是指在垂直井的基础上，在一定深度范围内以一定倾角钻孔，旨在钻探具有特定目标的井筒。
与传统垂直井相比，定向井有以下优势： - 可钻入地下难以进入的地质层； - 可减少钻井长度，降低成本； - 可提高油井产能； - 可通过改变井眼轨迹实现水平产量。
定向井的应用领域定向井技术在石油勘探与生产中有着广泛的应用，主要包括以下几个领域： 1.增产：通过定向井技术，可达到增加油井产能的目的，提高石油开采效率。
2. 增储：将定向井开入储层可增加有效储集层面积，提高储层有效厚度。
3. 保护环境：通过定向井技术可以减少地表受到的损害，降低对环境的影响。
定向井的技术特点定向井技术具有以下技术特点： 1. 井眼轨迹可以根据地质条件和开采需求调整，灵活性高。
2. 需要精准的测量和导向技术，以确保井眼轨迹的准确性。
3. 钻井难度较大，需要高级的钻井设备和技术支持。
4. 通常需要配合水平井技术，实现更有效的油井开采。
水平井的定义和优势水平井是指在总长度相对较长、倾角相对较小的井筒中的一段呈水平或近水平方向前行的油气井。
与垂直井相比，水平井有以下优势： - 可以在储层中水平方向上穿过多个裂缝或孔隙，提高采收率。
- 可以减缓井底流体速度，减少持液力，降低油井产能。
- 可以有效控制油井生产，避免地层压力过快下降。
水平井的应用领域水平井技术主要应用于以下几个领域： 1. 大垂深气藏开发：通过水平井技术，可以有效提高气藏的采收率。
2. 高含水期油田的开发：水平井技术有助于提高油田的开发效率。
3. 多重边际储层的解决：适用于有多层油气藏交错分布的地质构造。
水平井的技术特点水平井技术具有以下技术特点： 1. 需要精确的测量和控制技术，以确保水平段的准确布置和有效开发。
最新定向井水平井技术讲稿课件ppt
水平井的分类
长半径水平井 造斜率：2合：常规的钻具组合
（弯接头、弯外壳、多稳定器钻具 组合）
测量工具：常规测量工具 水平段长度：取决于可用的工
水平井的分类
中半径水平井 造斜率：6° /30m－20 °
/30m 应用范围：水平位移较大
• 5）垂深（垂直井深）：即某测点的垂直深 度，以H表示。是指井身任意一点至转盘面 所在平面的距离。
• 6）水平位移：简称平移，是指测点到井口 垂线的距离。
• 7）全角变化率（狗腿严重或井眼曲率）： 从井眼内的一个点到另一个点，井眼前进 方向变化的角度（两点处井眼前进方向线 之间的夹角），该角度既反映了井斜角度 的变化又反映了方位角度的变化，通常称 为全角变化值。
排卵后，由于血管侵入颗粒细胞层，黄体
孕激素
• 孕激素是妊娠建立和维持必不可少的甾体 激素，可负反馈调节下丘脑．垂体一卵巢 轴，抑制卵泡生成素FSH和 LH的分泌，使妊 娠期间无排卵发生。
双增轨道 三增轨道
定向井、水平井基本术语
• 1）井深：指井口（转盘面）至测点的 井眼实际长度，人们常称为斜深。
• 2）测深：测点的井深。
• 3）井斜角：该测点处的井眼方向线与 重力线之间的夹角（见图1．1）。
• 4）方位角：是指以正北方位线为始边， 顺时针旋转至井斜方位线所转过的角 度（见图1．2）。
• 黄体由类固醇生成细胞(颗粒黄体细胞、膜 黄体细胞)及成纤维细胞、免疫细胞、血管 内皮细胞等非类固醇生成细胞组成。
正常黄体生理
• 黄体主要功能是合成甾体激素，黄体实质 内的黄体细胞主要合成孕激素；膜黄体细 胞位于黄体外周并随血管内折，主要合成 雄激素，经黄体颗粒细胞芳香化作用后， 形成雌激素。
孕激素
定向井基本知识
定向井和水平井钻井技术第一节 定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。
定向钻井的应用范围很广，可归纳如图9－l 所示。
定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J ”型、“S ”型和连续增斜型。
按井斜角的大小范围定向井又可分为： 一、专业名词1．定向井（Directional Well ） 一口井的设计目标点，按照人为的需要，在一个既定的方向上与井口垂线偏离一定的距离的井，称为定向井。
2．井深（Measure Depth ）井眼轴线上任一点，到井口的井眼长度，称为该点的井深，也称为该点的测量井深，或斜深。
单位为“m ”。
3．垂深（Vertical Depth or True Vertical Depth ）井眼轴线上任一点，到井口所在水平面的距离，称为该点的垂深。
通常以“m ”为单位。
4．水平位移（Displacement or Closure Distance ）井眼轨迹上任一点，与井口铅直线的距离，谓之该点的“水平位移”。
也称该点的闭合距。
其计量单位为“m ”。
5．视平移（Vertical section ）水平位移在设计方位线上的投影长度，称为视平移。
如图10—1所示，OQ 为设计方位线，T O曲线为实钻井眼轴线在水平面上的投影，其上任一点P 的水平位移为OP ，以 A P表示。
P 点的视平移为OK ，其长度以V P 表示。
当OK 与OQ 同向时V P 为正值，反向时为负值。
视平移是绘制垂直投影图的重要参数。
单位为m 。
6．井斜角（Hole Inclination or Hole Angle ）井眼轴线上任一点的井眼方向线，与通过该点的重力线之间的夹角，称为该点处的“井斜角”。
以度为单位。
7．最大的井斜角（MaxinumHoleAngle）“最大井斜角”有两种不同的意义。
随钻测井技术(定向井和水平井简介)
一 随钻测井技术介绍
定向井、水平井的基本概念 我国目前最深的水平井是胜利定向井公司完成的 JF128 井，井深达到 7000 米，垂深位移比最大的大位移井 是胜利定向井公司完成的郭斜 x 井，水平位移最大的大位 移井是大港定向井公司完成的 xx 井，水平位移达到2666 米，最大的丛式井组是胜利石油管理局的河 50丛式井组， 该丛式井组长384米，宽115米，该丛式井平台共有钻定向 井42口。
水平井钻井技术是近二十年来发展最快，推广应用最广的一项钻井
技术，到目前为止已在世界上不同类型油气藏中得到广泛的应用。
目前美国和加拿大等国平均每年钻水平井 2000 多口，占钻井总数的 10%以上，成本是直井的1.2～2倍，产量是直井的3～8倍。 到 2005年底全球已完钻水平井超过 30000口，遍布美国、加拿大、 前苏联等70余个国家
水平井、大位移井、多分支井、鱼骨井技术由于进一步提高了油藏暴 露面积，有利于提高采收率、降低吨油开采成本而得到推广应用。 国外在多分支井和鱼骨井基础上还提出了最大储层有效进尺（ MRC ） 的概念，即利用钻井手段提高储层段的进尺，大幅度提高单井产量。
一 随钻测井技术介绍
定向井、水平井的基本概念
一 随钻测井技术介绍
定向井、水平井的基本概念 定向井是按照预先设 计的井斜角、方位角和井 眼轴线形状进行钻进的井。 定向井相对与直井而言它 具有井斜、方位角度而直 井是井斜角为零的井，虽 然实际所钻的直井它都有 一定斜度但它仍然是直井。
一 随钻测井技术介绍
定向井、水平井的基本概念
定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转 钻井代替了顿钻钻井。当时没有考虑控制井身轨迹的问题，认为钻出 来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非 是垂直的。并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。 最早采用定向井钻井技术是在井下落物无法处理后的侧钻。早在1895 年美国就使用了特殊的工具和技术达到了这一目的。有记录定向井实 例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
石油钻井行业定向钻井技术概述概述
§ 1-2 井眼轨迹的基本概念
下面说法哪些是正确的？
1.某点的井眼方向线就是该点的切线方向。 2.井斜角就是井眼方向线与重力线之间的夹角。 3.井眼轴线上某点处的井眼方向线投影到水平面上，即为该点 的井斜方位线。 4.方位角就是井斜方位线与正北方向的夹角。 5.井斜方位角就是方位角。 6.井眼轴线投影到水平面上以后，过其上某一点作投影线的切 线，该切线向井眼前进方向延伸部分即为该点的井斜方位线。
向和轨迹钻达目的层的钻井工艺方法。
井眼轨道(well trajectory)：钻进之前人们预想的该井井眼
轴线形状。
井眼轨迹(well path)：实际钻出来的井眼轴线形状。
§1-1 定向井的用途
1、地面环境条件的限制 2、地下地质条件的要求 3、钻井工艺的需要
4、提高油藏采收率的手段
§1-1 定向井的用途
§1-1 定向井的用途
2、地下地质条件的要求
§1-1 定向井的用途
2、地下地质条件的要求
§1-1 定向井的用途
2、地下地质条件的要求
§1-1 定向井的用途
3、钻井工艺的需要
当井下落物或断钻事故最终无法捞出时，可从上部井段侧 钻打定向井；
井喷着火常规方法难以处理时，在事故井附近打定向井(•称 作救援井)，与事故井贯通，进行引流或压井，可处理井喷 着火事故。 高陡构造地层 ，打直井很困难，若打定向井，则更容易。
§1-1 定向井的用途
3、钻井工艺的需要
§1-1 定向井的用途
丛式井
丛 式 井 三 维 结 构 图
4、提高油藏采收率的手段
•钻穿多套油气层、老井侧钻、水平井等。
扩大泄油面积 增加控制储量 提高油井产能
2-定向井水平井概述
O Da
αa
S O1
b Dt αb c
d O2 St D
图C.2 五段制轨道
αt
t f
二定向井设计
最大井斜角amax • HO＝H-HZ-△HXZ+R2sinａ， • S0=S-△SXZ+R2 （ 1-cos ａ ， ） • R1=180/K1π • R2=180/K2π R0=R1+R2 • △SXZ=△HXZ×tgａ， amax=2arctg(H0√H20+S202R0S0 )/(2R0-S0)
O Da
αa
S O1
• •
b αb c
•
• • • • •
d O2 St D
图C.2 五段制轨道
αt
t f
二定向井设计
• 4） 井深剖面的设计方法： 有图版法、作图法、解析 法三种。 • （1） 解析法设计步骤 • A、 根据剖面设计原则选 择井身剖面； • B、 选择造斜点； • C、 计算最大井斜角amax
专业名词
大地坐标（网格坐标） ： • 示意图 是地理坐标经过地图投 影换算而得出的坐标 X Y 系统。X对映北向，Y 对映东向。我国目前 主要用高斯—克吕格 投影。
6°
• 子午线收敛角：子午 子午线收敛角： 线的切线方向与网格 北的夹角。用a表示。 计算方法: a=∆λsinΨ ∆λ是计算点与中央子午 线之间经度差。 Ψ是计算点所在的纬度。 重力线收敛角： 重力线收敛角：
•什么是定向井？
定向井垂直投影图
定向井是使井筒沿特定方向 钻达地下预定目标的油气井
造斜点
稳斜井段
垂 深
α-井斜角
实钻轨迹
α
设计轨道
靶区
水平位移
定向井钻井技术
第一章定向井钻井技术概述1.1 定向井的定义定向井是指按照预先设计的井斜方位和井眼的轴线形状进行钻井的井, 定向井是相对直井而言的, 而且是以设计的井眼轴线形状为根据。
根据一口定向井最大井斜角的范围, 可把定向井分为如下三类:⑪常规定向井: 最大井斜角在60°以内(该角度无一定论);⑫大斜度定向井: 即大斜度井, 最大井斜角在60°到90°之间;⑬水平井: 最大井斜角保持在90°左右(一般大于85°就叫水平井),且在目的层中维持一定长度的水平井段。
把井口集中到一个有限范围内(如海上钻井平台、人工岛等) 而完成的一组定向井叫丛式井。
这主要是出于经济的考虑。
关于丛式井技术的详细内容将在第六章中讨论。
1.2 定向井的应用定向井在以下几个方面得到广泛应用:⑪对地面条件受到限制, 如人口稠密地区、河流、森林、道路等, 需要进行不可靠近的钻探;⑫在人工岛上, 海上或沙漠中钻丛式井, 可大大减少费用;⑬直井纠斜或侧钻;⑭定向救险井;⑮绕过盐丘;第二章定向井的设计2.1 定向井设计的准备2.1.1 定向井基本技术术语钻井工程师首先必须熟练定向井中的一些术语。
⑪造斜点, Kick-Off Point 或K.O.P, 即井眼开始从垂直井段倾斜的起点。
⑫井斜角, Inclination或INC, 即井眼某一点的轴线的切线与铅直线之间的夹角。
⑬方位角是表示井眼偏斜的方向, 它是指井眼轴线在水平面的投影的方向与正北方向之间的夹角。
⑭井斜变化率, 指单位长度(100英尺或30米)内井斜角的变化值, 而单位长度内方位角变化值则称为方位变化率。
⑮垂深(True V ertical Depth), TVD, 深度零点到测点水平面的距离⑯闭合距和闭合方位, 闭合距指水平面上测点到井口的距离; 闭合方位即在水平投影图上, 测点与井口联线与正北方向的夹角。
⑰Lead Angle, 导角或方位提前角, 预计造斜时的方向线与靶点方向线(目标方向)的夹角。
水平井概念及国内外简介
水平井概述第一节定向井、水平井的基本概念1．定向井丛式井发展简史定向井钻井被（英）T ．A．英格利期定义为：“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。
”我国学者则定义为，定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。
定向井相对与直井而言它具有井斜方位角度而直井是井斜角为零的井，虽然实际所钻的直井它都有一定斜度但它仍然是直井。
定向井首先是从美国发展起来的，在十九世纪后期，美国的旋转钻井代替了顿钻钻井。
当时没有考虑控制井身轨迹的问题，认为钻出来的井必定是铅垂的，但通过后来的井筒测试发现，那些垂直井远非是垂直的。
并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。
最早采用定向井钻井技术是在井下落物无法处理后的侧钻。
早在1895年美国就使用了特殊的工具和技术达到了这一目的。
有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
第一口救援井是1934年在东德克萨斯康罗油田钻成的。
救援井是指定向井与失控井具有一定距离，在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。
目前最深的定向井由BP勘探公司钻成，井深达10，654米；水平位移最大的定向井是BP勘探公司于1997年在英国北海的Rytch Farm 油田钻成的M11井，水平位移高达1，0114米。
垂深水平位移比最高的是Statoil 公司钻成的的33/9—C2达到了1:3.14；丛式井口数最多，海上平台：96口；人工岛：170口；我国定向井钻井技术发展情况我国定向井钻井技术的发展可以分为三个阶段，50—60年代开始起步，首先在玉门和四川油田钻成定向井及水平井:玉门油田的C2—15井和磨三井，其中磨三井总井深1685米，垂直井深表遗憾350米，水平位移444.2米，最大井斜92°，水平段长160米；70年代扩大实验，推广定向井钻井技术；80年代通过进行集团化联合技术攻关，使得我国从定向井软件到定向井硬件都有了一个大的发展。
水平井钻井技术介绍
在垂直裂缝油藏中，油气完全处 在裂缝中，裂缝之间的非生产底层一 般为6~60m厚，所以垂直井可能只钻 到一个产层．也可能一个产层也钻不 到，而水平井可以与产层垂直相交， 横向钻穿若干个产层裂缝．这样就比 垂直井的开采量要高得多。
பைடு நூலகம்2．水锥和气锥
1)水锥
水平井可以在油层的中上部造斜，然后在 生产层中钻一定长度的水平井段。水 平井不仅减少水锥的可能性如图1—4 所示。
2)气锥
水平井的井眼全部在油砂中有助于避免气锥问题。并可以控制采收率，不致于使气 锥的压力梯度过高。水平井成功地减少了水锥、气锥等有害影响。
3．低渗透性地层
由于固井的影响，石灰岩油藏的孔隙度和渗透率即使在短距离内也可能有相当大的变化。 与此相似．砂岩油藏中内部岩层构造倾角的变化也能造成孔隙度和渗透率的变化，这 些油藏水平相交可以提高产量。
水平井剖平面示意图
(3)短半径水平井(又称大曲率水平井)：其造斜井段的设计造斜率K＝(3°～10°) ／m，相应的曲率半径R＝19.1～5.73m。 上述3种基本类型水平井的丁艺特点和各自的主要优缺点分别列于表l—l和表1—2。
第二节 水平井在油气勘探开发中的应用 和效益
大斜度井、水平井和多井底井技术的应用都有一个共同的目的．这就是降 低综合成本和提高油层的开采量。
9．重油产层 在重油产层中、水平钻井技术具有提高产量的能力。横穿油藏的水平井既可以作为生产井也可以作为注水井。水平井
具有如下的优点和应用：
(1) 开发薄油藏油田，提高单井产量。水平井可较直井和常规定向井大大增加泄油面积，从而提高薄油层中的油产 量，使薄油层具有开采价值。
(2) 开发低渗透油藏，提高采收率。 (3) 开发重油稠油油藏。水平井除扩大泄油面积外，如进行热采，还有利于热线的均匀推进。 (4) 开发以垂直裂缝为主的油藏。水平井钻遇垂直裂缝的机遇较直井大得多。 (5) 开发底水和气顶活跃的油藏。水平井可以减缓水锥、气锥的推进速度，延长油井寿命。 (6) 利用老井采出残余油。在停产老井中侧钻水平井较钻调整井(加密井)要节约费用。 (7) 用丛式水平井扩大控制面积，减少丛式井的平台数量。 (8) 用水平井注水注汽有利于水线汽线的均匀推进。 (9) 用水平探井可钻穿多层陡峭的产层，往往相当于多口直井的勘探效果。 (10) 有利于更好地了解目的层的性质。水平井在目的层中的井段较直井长得多，可以更多、更好地收集目的层的各
定向井和水平井钻井技术简介
定向井和水平井钻井技术简介第一节定向井井身参数和测斜计算一．定向井的剖面类型及其应用定向钻井就是“使井眼按预定方向偏斜，钻达地下预定目标的一门科学技术”。
定向钻井的应用范围很广，可归纳如图9－l所示。
定向井的剖面类型共有十多种，但是，大多数常规定向井的剖面是三种基本剖面类型，见图9－2，称为“J”型、“S”型和连续增斜型。
按井斜角的大小范围定向井又可分为：常规定向井井斜角＜55°大斜度井井斜角55～85°水平井井斜角＞85°（有水平延伸段）大位移井指总水平位移与总垂深之比n≥2的井，对n≥3的大位移井称为超大位移井。
二．定向井井身参数实际钻井的定向井井眼轴线是一条空间曲线。
钻进一定的井段后，要进行测斜，被测的点叫测点。
两个测点之间的距离称为测段长度。
每个测点的基本参数有三项：井斜角、方位角和井深，这三项称为井身基本参数，也叫井身三要素。
1．测量井深：指井口至测点间的井眼实际长度。
2．井斜角：测点处的井眼方向线与重力线之间的夹角。
3．方位角：以正北方向线为始边，顺时针旋转至方位线所转过的角度，该方向线是指在水平面上，方位角可在0—360°之间变化。
目前，广泛使用的各种磁力测斜仪测得的方位值是以地球磁北方位线为准的，称为磁方位角。
磁北方向线与正北方向线之间有一个夹角，称磁偏角，磁偏角有东、西之分，称为东或西磁偏角，真方位的计算式如下：真方位＝磁方位角十东磁偏角或真方位＝磁方位角一西磁偏角公式可概括为“东加西减”四个字。
4．造斜点：从垂直井段开始倾斜的起点。
5．垂直井深：通过井眼轨迹上某点的水平面到井口的距离。
6．闭合距和闭合方位（l）闭合距：指水平投影面上测点到井口的距离，通常指靶点或井底的位移，而其他测点的闭合距离可称为水平位移。
（2）闭合方位：指水平投影响图上，从正北方向顺时针转至测点与井口连线之间的夹角。
7．井斜变化率和方位变化率：井斜变化率是指单位长度内的井斜角度变化情况，方位变化率是指单位长度内的方位角变化情况，均以度／100米来表示（也可使用度／30米或度／100英尺等）。
定向井技术
摘要定向井技术是当今世界石油勘探开发领域最先进的钻井技术之一，它是由特殊井下工具、测量仪器和工艺技术有效控制井眼轨迹，使钻头沿着特定方向钻达地下预定目标的钻井工艺技术。
采用定向井技术可以使地面和地下条件受到限制的油气资源得到经济、有效的开发，能够大幅度提高油气产量和降低钻井成本，有利于保护自然环境，具有显著的经济效益和社会效益。
定向井就是使井身沿着预先设计的井斜和方位钻达目的层的钻井方法。
本文介绍的主要是定向井及水平井的应用。
关键字：定向井水平井及前沿技术发展1、定向钻井的目的：1、地面条件限制；如高山、大河、湖泊、海洋、城市、建筑等；2、地下条件限制；如地下断层、盐丘、穹窿等复杂地层；3、钻井工艺要求；如侧钻井、救援井、丛式井、分支井等；4、开发油气藏的需要。
钻水平井的目的是：1、开发低渗透、低孔隙度油气藏；2、丛式钻井和海洋钻井的需要。
主要内容有：1、定向井和水平井剖面设计；2、定向井和水平井井眼轨迹测量和计算；3、定向井和水平井井眼轨控制原理和技术。
发展状况：最早的定向井是用于井下落鱼而无法继续钻进的侧钻井；用专门的工具及技术钻定向井则始于1895年。
真正钻定向井是1930年在美国的加里福尼亚开采海岸浅层石油。
1934年用于井喷失控的救援井。
广泛使用定定向井是在最近20年。
在此基础上为了开发低渗透油气藏和海洋、从式井的需要又出现了水平井技术。
目前，定向井水平井已发展到很高的水平，应用越来越广泛，在剖面设计，轨迹测量、控制技术已相当完善。
井深超过8000米，水平位移达5000米。
井斜角达800以上，即所谓大斜度井。
2、定向井的基本要素1、井斜角。
井眼轴线的垂直投影平面上，任一点的切线与垂线的夹角，；2、方位角。
井眼轴线的水平投影上任一点的切线与正北方向的夹角，；3、水平位移。
是井底的水平投影与井口的水平投影之间的距离；4、井斜变化率。
井眼单位长度井深井斜角的变化值；5、方位变化率。
单位长度井深方位角的变化值；6、全角变化率（井眼曲率或狗腿度），同时表示井斜和方位变化的程度；7、测量深度（MD）。
定向及水平井简介ppt
定向井和水平井技术还可应用于环境治 理、地质灾害防治等领域。
02
定向及水平井的分类和优缺点
定向井的分类
按照井底井口连线与预先确定的方向导引轨迹可 以分为三类：直井、斜井、丛式井。
按钻井目的可以分为：采油井、注水井、注气井 、注入井等。
按照设计用途可以分为：探井、开发井、注水井 、调整井、增采井、扩边井等。
水资源利用
定向及水平井技术在水资源利用领域可以用来开发地下水，实现水资源的合理利用。
05
定向及水平井的发展趋势和展望
定向及水平井的发展趋势
1
全球范围内定向及水平井的应用越来越广泛， 市场规模持续增长。
2
定向及水平井技术不断发展，钻井周期不断缩 短，安全性不断提高。
3
非常规油气资源的开发利用，推动了定向及水 平井技术的发展。
THANKS
效开采。
四川油田水平井技术应用
03
四川油田采用水平井技术开采深部油藏，提高了开采效率。
定向及水平井在其他领域的应用实例
矿产资源开发
定向及水平井技术在矿产资源开发领域也有广泛应用，例如在煤炭、金属矿产等资源开采 中。
新能源领域
定向及水平井技术在新能源领域也有应用，例如太阳能、风能等新能源的开发和利用。
提高采收率的方法与技术
01
采用先进的采油工艺技术，提高采收率。
02
推广应用丛式井组和水平井组等高效开发模式。
利用数值模拟和物理模拟等技术手段，优化采油方案。
03
发展中的新型定向及水平井技术
旋转导向钻井技术
该技术可以在钻井过程中随时调整钻头方向，提 高井技术应用
大庆油田采用定向井技术开采难以到达的油藏 ，实现了高效开采。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量方式
氢氟酸测斜仪，机械式罗盘的电测井方法。
多种引进的有线随钻测斜系统投入工业使用和发展了电子测量系统及陀螺测量系统
发展了无线随钻测斜系统,引进了带地质参数的MWＤ系统
定向井钻井水平
简单的单口定向井、水平井位移小，精度低
钻成大量高难度定向井、大组丛式井、多目标井、套管定向开窗井、水平井也从大半径水平井发展到了中半径水平井
定向井首先是从美国发展起来的,在十九世纪后期,美国的旋转钻井代替了顿钻钻井。当时没有考虑控制井身轨迹的问题,认为钻出来的井必定是铅垂的,但通过后来的井筒测试发现,那些垂直井远非是垂直的。并由于井斜原因造成了侵犯别人租界而造成被起诉的案例。最早采用定向井钻井技术是在井下落物无法处理后的侧钻。早在1895年美国就使用了特殊的工具和技术达到了这一目的。有记录定向井实例是美国在二十世纪三十年代初在加利福尼亚享廷滩油田钻成的。
钻成位移过万米的大位移井
径向水平井可在0．3米之内完成增斜过程
我国定向井钻井技术发展情况
(表二)
年代
内容
60年代
80年代
90年代
剖面设计及轨
迹计算方法
设计采用查表法、图解法等精度不高的方法
发展了曲率半径法，最小曲率半径法等多种更为精确的轨迹计算和设计方法，编制了能进行轨迹预测和防碰扫描的计算机软件包。
第一口救援井是1934年在东德克萨斯康罗油田钻成的。救援井是指定向井与失控井具有一定距离,在设计和实际钻进让救援井和失控井井眼相交，然后自救援井内注入重泥浆压死失控井。
目前最深的定向井由BP勘探公司钻成,井深达1０,654米;
水平位移最大的定向井是BＰ勘探公司于己于199７年在英国北海的ＲｙtｃhＦａｒｍ油田钻成的M1１井,水平位移高达１，011４米。
第一章
第一节定向井、水平井的基本概念
1．定向井丛式井发展简史
定向井钻井被(英)Ｔ.A．英格利期定义为:“使井筒按特定方向偏斜，钻遇地下预定目标的一门科学和艺术。”我国学者则定义为,定向井是按照预先设计的井斜角、方位角和井眼轴线形状进行钻进的井。定向井相对与直井而言它具有井斜方位角度而直井是井斜角为零的井，虽然实际所钻的直井它都有一定斜度但它仍然是直井。
法
发展到三维设
计和大组丛式
井整体设计
计算机专家系
统进行定向井
的设计和指导
定向井施工
发展了大型集成设计软件包
井斜控制理论
斜直井段的二
维分析
考虑了井眼的
曲率及满眼组
合的特性
三维数据分析，由静态发展到动态
发展了多种分
析计算方法并
编制了计算机
程序
在原来多种分析的基础上引入了数学及其它边沿学科
定向造斜工艺
涡轮加弯接头
我国水平井钻井在90年代以来也取得了很大发展，胜利油田已完成各种类型水平井百余口，水平井钻井水平和速度不断提高。
我国目前最深的水平井是胜利定向井公司完成的JＦ128井,井深达到70００米，垂深位移比最大的大位移井是胜利定向井公司完成的郭斜井,水平位移最大的大位移井是大港定向井公司完成的井，水平位移达到2666米，最大的丛式井组是胜利石油管理局的河50丛式井组,该丛式井组长３８4米,宽１1５米,该丛式井平台共有钻定向井４2口。
在水平井方面取得大型突破，钻成了长、中、短半径水平井
第二节水平井钻井技术简介
所谓水平井,是指一种井斜角大于或等于86°，并保持这种角度钻完一定长度水平段的定向井。
1．水平井钻井技术发展概况
１863年,瑞士工程师首先提出钻水平井的建议;
１87０年,俄国工程师在勃良斯克市钻成井斜角达6０°的井；
瑞典和美国研制出测量井眼空间位置的仪器，1888年俄国也设计出了测斜仪器；
引入人工智能和专家系统
井斜控制理论
进行了钻具的二
维静态分析主要
使用有限元法
发展了多种新的分析计算方法，例如:平衡梁法、加权余量法等,并编制了计算机分析程序
理论分析模型由静态态发展到动态，由二维发展到三维
定向造斜工艺
使用地面定向法
（钻杆打钢印)。
数据测量使用电测井数据。
使用精度高的磁性单多点测斜仪进行定向和轨迹数据测量，发展了有线随钻测斜仪定向。
2．定向井的分类
按定向井的用途分类可以分为以下几种类型：
普通定向井
多目标定向井
定向井丛式定向井
救援定向井
水平井
多分枝井(多底井）
国外定向井发展简况
（表 一）
年代
内容
50年代
６0年代
70年代
80年代
90年代
剖面设计及
迹计算方法
误差很大的正
切法,进行定
向井设计轨迹
计算
1８种二维计算
方法，如更精
确的曲率半径
斜向器配合转
盘钻
使用效率更高
的螺杆动力钻
具,专用工具
的定型配套
涡轮、螺杆动力钻具向低速大扭矩发展。各种专用井下工具系列化
发展了复合式
动力钻具，导
向钻井系统，
长寿命ＰDＣ钻
头等
发展成熟多分枝井回接工艺
地质导向钻井系统
测量方式
氢氟酸玻璃管
刻线法和地面
定向法
机械式罗盘,
精度较高的单
多点照相测斜仪
有线随钻测斜
192９年,美国国加利福尼亚州钻成了几米长的水平分支井筒;
30年代,美国开始用挠性钻具组合在垂直井内钻曲率半径小的水平井分支井眼；
1954年苏联钻成第一口水平位移;
19６４年—１965年我国钻成两口水平井，磨—3井、巴—２4井;
自来80年代以来,随着先进的测量仪器、长寿命马达和新型PDＣ钻头等技术的发展，水平井钻井大规模高速度的发展起来。
仪投入工业性
使用，无线随
钻测斜仪研制
成功
多种无线随钻
测斜系统投入
工业使用和发
展了电子测量
系统和陀螺测
量系统
发展成熟带地质参数的无线随钻测斜仪
定向井钻井水平
精度要求不高
中深定向井
可打准确度较
高的定向井和
小组定向井
可打准确度较
高的定向救援
井和大组丛式
井
钻成大量水平
井从大半径水
平井到小半径
水平井多底泄
油井
垂深水平位移比最高的是Sｔatoｉl公司钻成的的33/9—Ｃ2达到了１：3.1４；
丛式井口数最多，海上平台:9６口;人工岛:170口;
我国定向井钻井技术发展情况
我国定向井钻井技术的发展可以分为三个阶段，50—60年代开始起步，首先在玉门和四川油田钻成定向井及水平井:玉门油田的C2—１5井和磨三井,其中磨三井总井深16８5米，垂直井深表遗憾350米，水平位移4４4.2米，最大井斜9２°，水平段长１60米；7０年代扩大实验,推广定向井钻井技术;80年代通过进行集团化联合技术攻关，使得我国从定向井软件到定向井硬件都有了一个大的发展。
