某住宅楼建筑施工图总体概述
建筑设计施工图报告
建筑设计施工图报告
一、项目概况
本项目为某城市新建高层住宅小区设计施工图,位于市中心地段,占地面积10000平方米。整个小区包括五栋住宅楼和一个公共活动中心,总建筑面积为50000平方米。
二、设计思路
1. 总体布局
根据项目要求和城市规划,我们采用了高密度、多功能的总体布局设计。五栋住宅楼呈“品”字形排列,中间留出一个宽敞的中庭,为小区居民提供绿地休闲空间。公共活动中心位于中庭北侧,与住宅楼相互呼应。
2. 建筑风格
本项目建筑风格以现代简约为主,结合当地文化元素进行设计。采用了幕墙和玻璃幕墙设计,使建筑外立面更加美观大气。住宅楼外墙涂料选用环保材料,呈现柔和的色彩。
3. 住宅楼设计
每栋住宅楼共有20层,主要采用钢筋混凝土框架结构。楼内采光通风设计良好,每层都设有阳台。每个单元包含两个主卧室、一个客厅、一个厨房和一个卫生间,满足了居民居住的基本需求。
4. 公共活动中心设计
公共活动中心地上三层,地下一层。一楼为多功能大厅,可用于各
类活动和会议;二楼为健身房和阅览室,为居民提供健身和休闲场所;三楼为儿童游乐区和室外花园,为小区的居民提供亲子活动空间。
三、项目施工图纸
1. 总平面图
按照设计思路和布局,画出了整个小区的总平面图。包括住宅楼、
公共活动中心、道路和绿化区域等。
2. 建筑物立面图和平面图
根据设计要求,绘制了每栋住宅楼的立面图和平面图。准确展示了
建筑物的外部形态和内部空间布局。
3. 结构图
根据结构设计要求,绘制了每栋住宅楼的结构图。明确了每楼层的
结构构件和钢筋布置等细节。
4. 电气布置图
为每栋住宅楼绘制了电气布置图,标明了灯具、插座和开关等设备
建筑施工图ppt课件
02
建筑施工图的绘制规 范
图纸幅面与格式
图纸幅面
应采用国家标准规定的幅面尺寸,如 A0、A1、A2、A3、A4等。特殊情 况下,可按规定加长图纸。
图纸格式
包括图框、标题栏、会签栏、装订边 等。图框线应采用粗实线绘制,标题 栏应包含工程名称、图纸名称、图号 、比例、日期等信息。
图线、字体与比例
图线
建筑施工图ppt课件
目录
• 建筑施工图概述 • 建筑施工图的绘制规范 • 建筑施工图的识读方法 • 建筑施工图中的常见问题及解决方案 • 建筑施工图实例分析 • 建筑施工图的发展趋势与展望
01
建筑施工图概述
定义与作用
定义
指导施工
建筑施工图是表达建筑物外形、内部布局 、结构构造、材料做法及施工要求等内容 的图样,是指导施工的重要依据。
3
识别标高和尺寸
熟悉立面图中的标高和尺寸标注,了解建筑物的 层高、总高以及各部位的详细尺寸等信息。
剖面图识读
了解剖面图的形成
理解剖面图是将建筑物某 部位竖直剖开所得的投影 图,表达建筑物内部的结 构、层次和构造做法等。
分析剖面构造
观察剖面图中各部位的构 造做法、材料层次和连接 方式等,理解建筑物的结 构形式和施工方法。
、电梯间等。
立面图解读
探讨商业大厦立面图的设计元 素,如幕墙材料、广告位设置
建筑施工图(上课用第一讲
设计流程
初步设计
方案深化设计
根据规划条件和设计依据,进行初步的方 案设计,确定建筑物的总体布局和主要功 能分区。
在初步设计的基础上,对设计方案进行深 化和完善,明确建筑物的具体尺寸、材料 、构造等细节。
施工图设计
审核与修改
根据深化后的设计方案,绘制建筑施工图 ,包括平面图、立面图、剖面图等,并编 制详细的材料清单和施工说明。
建筑施工图的审查与修改
完整性检查
检查建筑施工图是否完整,包括各个图 纸是否齐全、是否符合规范要求等。
图纸审查
对建筑施工图的细节进行审查,包括 线条的绘制、尺寸标注、符号和图例
的运用等是否准确、清晰。
规范性审查
审查建筑施工图是否符合相关规范和 标准,如建筑结构、消防、环保等方 面的规定。
修改和完善
根据审查结果,对建筑施工图进行必 要的修改和完善,确保图纸的质量和 准确性。
建筑施工图(上课用第一讲)
contents
目录
• 建筑施工图概述 • 建筑施工图的设计原则与依据 • 建筑施工图的绘制方法与技巧 • 建筑施工图的实例分析 • 建筑施工图的实践与应用
01 建筑施工图概述
定义与作用
定义
建筑施工图是用于指导建筑施工 的图纸,是建筑设计和施工过程 中最重要的技术文件之一。
Fra Baidu bibliotek
建筑工程图概述-精品文档
01
1
1
1
2
1
2
3
平面图绘制步骤7
• 尺寸 ——尺寸单位除了标高及建筑总平面图以m 为单位外,其余一律以mm为单位 ——尺寸的基本注法见第一章
• 标高 ——标高数值以m为单位,一般注至小数点 后三位(总平面图中为二位数)。 ——图中的标高数字表示其完成面的数值。 如标高数字前有“-”号的,表示该处完成面 低于零点标高。如数字前没有符号的,表示 高于零点标高。
标高 符号 形式 标高符 号画法
立面图与 剖面图上 标高符号 注法
索引符号和详图符号 • 定义——为方便施工时查阅图样,在图样中的 某一局部或构件,如需另见详图时,常用索引符 号注明画出详图的位置、详图的编号及详图所在 的图纸编号。 • 画法——索引符号直径为直径10mm的细实线 圈。详图符号为直径14mm的粗实线圈。
3 5
建施02
3 2
建施05
指北针和风向频率玫瑰图
• 指北针——在底层建筑平面图上,用细实线圆绘制,直
径宜为24mm。指针尖为北向,指针尾部宽度宜为3mm。
•风向频率玫瑰——在建筑总平面图上,按当地实际情况
绘制 北
北
风向频率玫瑰图——某一 地区多年平均统计的各个 方向吹风次数的百分数值, 按一定的比例绘制的。一 般多用8个或16个罗盘方 位表示。玫瑰图上所表示 的风的吹向,是指从外面 吹向地区中心的。图示上 黑实线表示的是全年风向, 细虚线表示的是夏季即 789三个月风向。
1.施工总体概述
技术标
总体概述
目录
一、综合说明 (2)
1.1投标说明 (2)
1.2指导思想 (2)
1.3关于施工工期 (2)
1.4关于施工质量 (2)
1.5关于安全和文明施工 (3)
1.6关于施工总承包管理 (3)
1.7其他说明 (3)
二、编制依据 (3)
三、工程概况 (3)
四、工程重点及难点 (5)
4.1 工程特点 (5)
4.2工程重点及难点 (5)
五、施工部署 (5)
5.1实施目标 (5)
5.2 项目管理模式 (6)
5.3施工部署 (9)
5.4 施工准备 (9)
一、综合说明
1.1投标说明
首先很荣幸参加贵公司的工程的投标。
我们通过认真学习和研究了招标文件及有关图纸资料,在分析各种影响施工的因素和本工程的特点、难点后,我们对高质量、高速度、高水平地完成本工程的建设任务充满了信心。
本技术标书为一份初步的投标文件,如我公司有幸中标,将在原标书的基础上进一步深化完善施工组织设计,补充细化各分部分项工程施工中的细节问题,形成一份更具有技术先进性、内容全面性、科学合理性、经济适用性、操作简易性的施工组织设计,在施工全过程中接受业主及现场监理工程师的指导和审查。
我们诚恳地表示,我公司完全接受本工程招标文件提出的有关质量、进度、安全施工等的各项要求。一旦我公司中标我们一定会全力以赴,按照本技术标中的各项措施和承诺,做好施工前期准备和施工现场总体规划布置,落实各项方案和措施,发挥我公司管理优势,建立完善的组织机构,落实严格的责任制,实施施工总承包管理,主动全面地做好分包的管理、协调、配合工作,通过对劳动力、设备、材料、技术、方法和信息的优化处置,实现工期、质量及社会信誉的预期目标效果。
某地六层多层砖混住宅楼楼施工图
房屋建筑施工图绘图、识图基本要求
五、建筑剖面图
(一)建筑剖面图图示方法和用途 (二)建筑剖面图的基本内容 (三)有关图线、比例的规定 (四)建筑剖面图的读图注意事项 (五)建筑剖面图的绘制步骤
(一)建筑剖面图图示方法和用途
建筑剖面图是假想用一个垂直于横向或纵向轴线的 铅垂剖切平面剖切房屋所作的剖视图,简称剖面图。
(三)有关图线、绘图比例的规定
被剖切到的墙体、柱用粗实线绘制;可见部分轮廓线、 门扇、窗台的图例线用中粗实线绘制;较小的构配件图 例线、尺寸线等用细实线绘制。
Z1 C2 M1
一般采用1:50、1:100、1:200 绘图平面图。
(四)建筑平面图的读图注意事项
1、看清图名和绘图比例,了解该平面图属于哪一层;
(五)建筑立面图的绘制步骤
1、绘制定位轴线、室外地平线,依据楼层标高及墙厚, 绘制房屋外轮廓线;
2、绘制墙体的转角线、门窗洞、阳台、台阶、屋面等 大的建筑构配件的轮廓线;
3、绘制窗台、雨蓬、雨水管、门窗框、门窗扇等小的 建筑构配件轮廓线;
4、标注定位轴线、各部位建筑标高、详图索引符号、 墙面装饰用料及做法;
(三)阅读总平面图时应注意事项:
1、总平面图中的内容,多数使用符号表示的。首先应 熟悉图例符号的意义。
2、看清用地范围内新建、原有、拟建、拆除建筑物或 构筑物的位置。
3、查看新建建筑物的室内、外地面高差、道路标高和 地面坡度及排水方向。
房屋建筑施工图概述
➢ 民用建筑:是指供人们工作、学习、生活、居住等类型的建 筑,一般可分为居住建筑(供人们生活起居,如住宅楼、宿舍楼 等)和公共建筑(供人们进行各种社会活动,如学校、医院、车 站等)。本书中没特别注明的建筑均为民用建筑。 ➢ 工业建筑:是指工业生产用房和为生产服务的附属用房,如 机械制造厂的各种厂房、仓库、动力车间等。按层数不同,工业 建筑又可分为单层工业建筑、多层工业建筑和单、多层混合工业 建筑。 ➢ 农业建筑:是指供农业生产使用的房屋,如农机站、谷仓、 饲养场等。
6.门窗
门主要供人们进出房屋,窗则主要起通风、采光和 眺望之用。门窗均安装在墙上,起分隔和围护作用,属 于非承重构件。
房屋建筑施工图
第8 页
二、房屋施工图的产生
一般情况下,建造一幢房屋需要经历设计和施工两个过程。一般民用房 屋的设计可分为初步设计阶段和施工图设计阶段。
1.初步设计阶段
初步设计阶段的任务是根据项目的设计任务书明确该项目的要求,然后 收集资料、踏勘现场,并进行调查研究。设计人员根据经费、地质勘测资料 等条件和业主的需求(如房间形式、数量等),对建筑中的主要问题,如总 体布局、平面组合方式、空间体形、建筑材料、承重结构的选型等进行初步 考虑,作出较为合理的方案,然后再用平面图、立面图和剖面图等将设计意 图表达出来,以便与建设方做进一步研究和修改。对于重要的大型房屋,常 作多个方案进行比较选用。
建筑施工图的基本知识
1.1.1建筑工程图
房屋建筑工程图是工程技术的“语言”,它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图,一般按专业分为建筑施工图、结构施工图、设备施工图(给水排水施工图、采暖通风施工图、电气施工图)三类。在本实训教材中,将主要介绍房屋建筑施工图的识读,由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识,在本教材中将不再赘述。
1.1.2建筑施工图内容概要
建筑施工图简称“建施”。主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。建筑施工图包括首页(图纸目录、设计总说明、门窗标等材料表等)、总平面图、平面图、立面图、剖面图和详图。图纸目录包括每张图纸的名称、内容、图号等。设计总说明包括工程概况(建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数);设计依据(政府有关批文、建筑面积、造价以及有关地质、水文、气象资料);设计标准(建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准);施工要求(验收规范要求、施工技术及材料的要求,采用新技术、新材料或有特殊要求的做法说明,图纸中不详之处的补充说明。)
1.1.3图纸索引
比例比较小的图纸中,有些构造节点表达不清楚时,可以用索引和局部详图来表示。索引符号和详图符号呈一一对应的方式,即有索引符号,就有详图符号。
1.被索引的详图在同一张图纸内
2.被索引的详图不在同一张图纸内
3.被索引的详图在标准图中
建筑施工图概述
建筑施工图概述

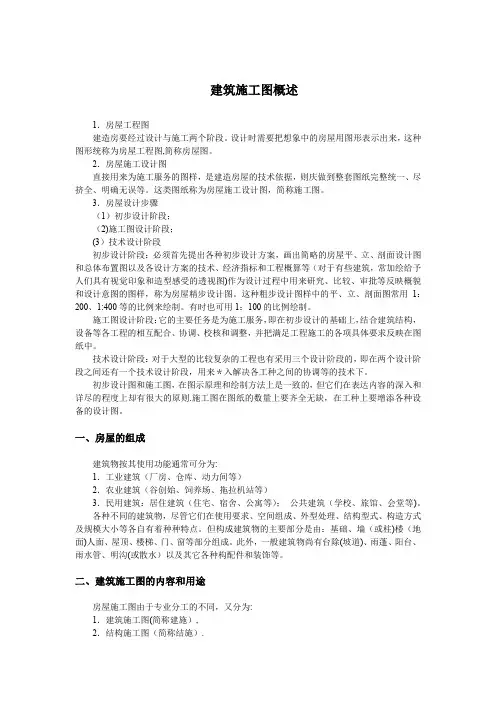

1.房屋工程图
建造房要经过设计与施工两个阶段。设计时需要把想象中的房屋用图形表示出来,这种图形统称为房屋工程图,简称房屋图。
2.房屋施工设计图
直接用来为施工服务的图样,是建造房屋的技术依据,则庆做到整套图纸完整统一、尽挤全、明确无误等。这类图纸称为房屋施工设计图,简称施工图。
3.房屋设计步骤
(1)初步设计阶段;
(2)施工图设计阶段;
(3)技术设计阶段
初步设计阶段:必须首先提出各种初步设计方案,画出简略的房屋平、立、剖面设计图和总体布置图以及各设计方案的技术、经济指标和工程概算等(对于有些建筑,常加绘给予人们具有视觉印象和造型感受的透视图)作为设计过程中用来研究、比较、审批等反映概貌和设计意图的图样,称为房屋精步设计图。这种粗步设计图样中的平、立、剖面图常用1:200、1:400等的比例来绘制。有时也可用1:100的比例绘制。
施工图设计阶段:它的主要任务是为施工服务,即在初步设计的基础上,结合建筑结构,设备等各工程的相互配合、协调、校核和调整,并把满足工程施工的各项具体要求反映在图纸中。
技术设计阶段:对于大型的比较复杂的工程也有采用三个设计阶段的,即在两个设计阶段之间还有一个技术设计阶段,用来*入解决各工种之间的协调等的技术下。
初步设计图和施工图,在图示原理和绘制方法上是一致的,但它们在表达内容的深入和详尽的程度上却有很大的原则。施工图在图纸的数量上要齐全无缺,在工种上要增添各种设备的设计图。
一、房屋的组成
建筑物按其使用功能通常可分为:
1.工业建筑(厂房、仓库、动力间等)
建筑工程制图建筑施工图概述总平PPT教案
字体
采用规定的字体和字号,确保图 纸文字清晰易读。
01
图纸幅面及格式
采用统一的标准图纸幅面,如 A0、A1、A2等,并遵循相应的 图框格式和标题栏要求。
02
03
图线
使用不同线型、线宽表示不同类 型的图元,如图框、轮廓线、尺 寸线等。
04
制图工具与材料
制图仪器
制图材料
包括绘图仪、打印机等输出设备,以 及扫描仪、数字化仪等输入设备。
总平面图表达内容与技巧
表达内容 建筑红线、道路红线及用地范围
建筑物、构筑物位置及尺寸
总平面图表达内容与技巧
绿化、道路、停车场等配套设施 指北针、比例尺、图例等要素 表达技巧
总平面图表达内容与技巧
01
02
03
04
采用合适的比例尺,确保图纸 清晰易读
使用统一的图例和标注方式, 便于理解和交流
注重图纸整体布局和美观性, 提高可读性
某古典风格别墅立面图设计。探讨该立面图 如何运用复杂的线条和细节表现古典建筑的 精致和华丽,以及如何通过立面构图和比例 关系体现建筑的和谐与美感。
案例三
某商业综合体立面图设计。解析该立面图如 何结合建筑的功能需求和商业氛围进行创意 性设计,以及如何通过立面造型和灯光设计 营造独特的商业氛围和吸引力。
等。
输出打印
将校对无误的图纸输出打印,供 施工使用。
建筑施工图(说明)
第3章
建筑施工图
﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋§ 3.1概述§3.3平面图、立面图、剖面图
§3.2总平面图和建筑施工总说明§3.4建筑详图﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋﹋
§3.1 概述
房屋的建造一般需经设计和施工两个过程,设计工作又分为初步设计和施工图设计阶段。但对一些技术上复杂而又缺乏设计经验的工程,还应在初步设计基础上增加技术设计(或称扩大初步设计)阶段,以此作为协调各工种的矛盾和绘制施工图的准备。不同的设计阶段对图纸有不同的要求,施工图是要求从满足施工要求的角度出发,提供完整翔实的资料。所以,我们把按照“国标”的规定,用正投影方法画出的一幢拟建房屋的内外形状和大小,以及各部分的结构、构造、装修、设备等内容,并达到能够指导施工的图样称为房屋施工图。
建筑方面的施工图又分为两类:一类是建筑施工图(简称“建施”),主要表示建筑物的总体布局,外部造型、内部布置、细部构造、装修和施工;另一类是结构施工图(简称“结施”),主要表示承重构件结构的布置、构件类型及构造和做法等。在这两类图纸中又各自分成两种表达形式:一种是表示整体的图纸,以此来反映建筑物的全貌;另一类则是表示局部,反映各个细部的具体做法。
建筑施工图表示整体的图纸有:总平面图、施工总说明、平面图、立面图、剖面图。表示局部的图纸有建筑详图,如楼梯详图、门窗详图等。
结构施工图中,表示整体的图纸有:基础平面图、楼层结构平面图、屋顶结构平面图等。表示细部的图纸有:基础详图、钢筋混凝土梁、板、柱等结构详图、屋架详图等。
施工图方案
施工图方案
施工图方案是指在设计图纸和规划设计的基础上,对具体建筑工程进行施工安排和实施的图纸方案。下面将介绍一个700字的施工图方案:
施工单位:XX建筑有限公司
工程名称:XX小区住宅楼施工图方案
一、总体布局方案:
1. 根据设计图纸,将住宅楼分为A、B、C三幢楼,每幢楼共有10层。
2. 每层楼有5个单元,每个单元有3个住户。
3. 总建筑面积约为10000平方米。
二、施工策略:
1. 先按照项目管理计划,做好工作计划和进度计划,合理分配人力资源和材料资源。
2. 采用分层施工的方法,先施工地下室和地面结构,再逐层施工楼层结构和内部装修。
3. 按照施工工法,确定好各种施工设备和机械的使用方式和时间节点,确保施工进度和质量。
三、施工流程:
1. 地基施工:
a. 开挖地基,清除地表杂物和建筑垃圾。
b. 进行地基平整,确保地基平坦。
c. 对地基进行回填和夯实。
2. 结构施工:
a. 进行楼梯井和电梯井的施工。
b. 搭建脚手架,方便楼层结构施工。
c. 施工楼层结构,包括地板、墙体和屋顶等。
d. 安装窗户和门等建筑构件。
3. 安装施工:
a. 进行管道和电线的敷设,包括给水管道、下水道和电力线
路等。
b. 进行室内装修工程,包括地面铺装、墙面粉刷和天花板装
饰等。
4. 装修施工:
a. 室内装修工程,包括安装门窗、橱柜和卫浴设备等。
b. 进行外墙水泥涂料和防水处理。
四、质量控制:
1. 严格按照设计图纸要求和工程质量验收标准进行施工。
2. 加强对施工现场的管理,做好施工人员的岗前培训和安全教育。
3. 定期进行工程质量检查和巡视,及时发现并解决工程质量问题。
