焊缝无损检测要求

焊缝等级分类及无损检测要求

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况,按下述原则分别选用不同的质量等级，

1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透,其质量等级为

1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级,受压时应为二级；

2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 。不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级

3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级

4 。不要求焊透的’I’形接头采用的角焊缝或部分焊透的对接与角接组合焊缝,以及搭接连接采用的角焊缝,其质量等级为:

1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

2) 对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规.焊缝外观质量应符合下列规定:

1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷;

2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；

3 三级焊缝的外观质量应符合下表有关规定

一二三级焊缝划分标准

一、二、三级焊缝划分标准是指根据焊缝的质量要求和工艺特点，将

焊缝分为不同等级进行区分。

一级焊缝：要求焊缝表面光洁平整，无裂纹、缺陷和气孔。焊缝与母

材之间的过渡区清晰，无不良连续性。焊缝强度高，可满足高要求的

静力和动力性能。使用范围广泛，适用于需要高焊缝质量的结构、设

备和管道等。

二级焊缝：要求焊缝表面平整光洁，可容许轻微的裂纹、缺陷和气孔，但不得影响焊缝的强度和密封性能。焊缝与母材之间的过渡区较为清晰。适用于一般结构、设备和管道等。

三级焊缝：要求焊缝表面平整，允许有较大的缺陷和气孔，但不得影

响焊缝的强度和密封性能。焊缝与母材之间的过渡区可能有一定的不

连续性。适用于一般要求不高的结构、设备和管道等。

以上是一二三级焊缝划分的标准，根据具体的工程要求和焊接标准，

可选择不同等级的焊缝进行使用。

焊缝的无损检测标准要求及等级分-WPS Office

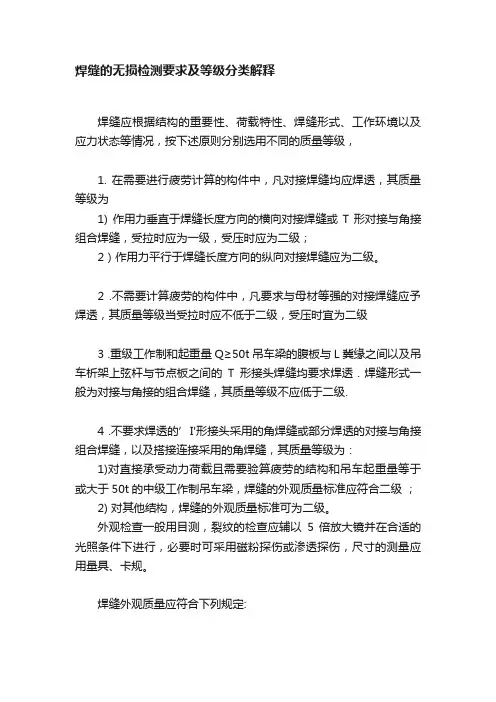

焊缝的无损检测标准要求及等级分类解释

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级:

1、在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为：

(a)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；

(b)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2、不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级

3、重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透。焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级。

4、不要求焊透的’I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:

(a)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

(b)对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定:

1、一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；

2、二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；

3、三级焊缝的外观质量应符合下表有关规定。

焊缝的无损检测要求及等级分类解释

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，

1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为

1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；

2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级

3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级.

4.不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：

1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

2) 对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定:

一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；

二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；

设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:

焊缝品级分类及无损检测要求

焊缝应按照构造的重要性、荷载特性、焊缝形式、工作环境和应力状态等情况，按下述原那么别离选用不同的质量品级，

1. 在需要进展疲劳计算的构件中，凡对接焊缝均应焊透，其质量品级为

1) 作使劲垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；2〕作使劲平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量品级当受拉时应不低于二级，受压时宜为二级

3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间和吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量品级不该低于二级

4 .不要求焊透的’I'形接头采用的角焊缝或局部焊透的对接与角接组合焊缝，和搭接连接采用的角焊缝，其质量品级为：

1)对直接经受动力荷载且需要验算疲劳的构造和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

2) 对其他构造，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在适宜的光照条件下进展，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合以下规定:

1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺点，一级焊缝和二级焊缝不得存在外表气孔、夹渣、裂纹和电弧擦伤等缺点；

2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应知足下表的有关规定；

3 三级焊缝的外观质量应符合下表有关规定

焊缝等级分类及无损检测要求

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，

1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为

1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；

2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级

4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为：

1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

2)对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定:

1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；

2二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定；

3三级焊缝的外观质量应符合下表有关规定

焊缝无损检测要求

精心整理

焊缝等级分类及无损检测要求

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级，

1.在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为

1)作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级；

2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2.不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级

T形

设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求:

1一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅱ级及Ⅱ级以上；

2二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB11345)B级检验的Ⅲ级及Ⅲ级以上；

3全焊透的三级焊缝可不进行无损检测。

4焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。

5螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。

6箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3条的有关规定外，还

的规

说明：根据结构的承载情况不同，现行国家标准《钢结构设计规范》GBJ17中将焊缝的质量为分三个质量等级。内部缺陷的检测一般可用超声波探伤和射线探伤。射线探伤具有直观性、一致性好的优点，过去人们觉得射线探伤可靠、客观。但是射线探伤成本高、操作程序复杂、检测周期长，尤其是钢结构中大多为T形接头和角接头，射线检测的效果差，且射线探伤对裂纹、未熔合等危害性缺陷的检出率低。超声波探伤则正好相反，操作程序简单、快速，对各种接头形式的适应性好，对裂纹、未熔合的检测灵敏度高，因此世界上很多国家对钢结构内部质量的控制采用超声波探伤，一般已不采用射线探伤。

焊缝的无损检测标准要求及等级分类解释【最新版】

焊缝的无损检测标准要求及等级分类解释

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级:

1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为:

1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级;

2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2. 不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级。

3. 重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透.焊缝形式一般为对接与角接的组合焊缝，其质量等级

不应低于二级。

4. 不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为:

1) 对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级;

2) 对其他结构，焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定

1一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷;

2二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定;

3三级焊缝的外观质量应符合下表有关规定

焊缝的无损检测要求及等级分类解释

焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级,

1。在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为

1）作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级;

2)作用力平行于焊缝长度方向的纵向对接焊缝应为二级。

2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级,受压时宜为二级

3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝,其质量等级不应低于二级。

4。不要求焊透的I形接头采用的角焊缝或部分焊透的对接与角接组合焊缝,以及搭接连接采用的角焊缝，其质量等级为：

1）对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级；

2）对其他结构,焊缝的外观质量标准可为二级。

外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行,必要时可采用磁粉探伤或渗透探伤,尺寸的测量应用量具、卡规。

焊缝外观质量应符合下列规定：

一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷；

二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定;

三级焊缝的外观质量应符合下表有关规定

焊缝质量等

焊缝等级分类及无损检测要求

焊接是制造过程中最常用的连接方法之一，焊接质量的好坏直接关系

到产品的性能和寿命。为了确保焊接接头的质量，需要进行焊缝的等级分

类检测，以及无损检测来评估焊接接头的质量。

按照国际标准ISO5817-2024《焊接工艺的质量评定—焊接的焊缝形

态在钢、镍、钴合金中的分类》对焊缝质量分类，焊接接头的质量可分为

4个等级：

1.A级：焊缝形态完好，焊盖有紧密的覆盖，有均匀的焊渣分布。在

金属基材上，焊接扩展处有不连续缺陷（如气孔、夹杂物、裂纹）数量较少。

2.B级：焊缝形态良好，有无酸洗或其他方法清除焊渣。金属基材上

有适量的不连续缺陷，但与所给定的金属基材和焊接技术的特性相符。

3.C级：焊盖紧密，能够完全覆盖焊缝，但可以有较多的焊渣。但在

金属基材上可以有多个连续缺陷，但缺陷的长度和深度有限。

4.D级：有紧密焊盖，但可能略有不完全覆盖焊缝而有部分内部缺陷。这些缺陷可能不完全显示出来，可以通过无损检测方法进行评定。

无损检测要求：

为了评估焊缝的质量，常常采用无损检测方法来检测焊接接头的缺陷。无损检测是通过不破坏工件的情况下对材料、制品、构件等进行内部缺陷

的检测和评定。

1.超声波检测：通过超声波传感器对焊缝进行扫描，检测焊接缺陷如

气孔、夹杂物、裂纹等。

2.X射线检测：通过使用X射线或γ射线照射焊缝，利用与焊缝中

缺陷发生反射的X射线或γ射线进行检测。

3.磁粉检测：通过在焊缝附近施加磁场，再将可视的磁粉（常见为铁粉）撒在焊缝上，当磁力线遇到焊缝中的缺陷时，磁粉会聚集在缺陷上，

从而发现缺陷的位置和大小。

焊缝质量标准和焊缝等级分类

4。1 保证项目

4.1。1 焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录.

4.1.2 焊工必须经考试合格,检查焊工相应施焊条件的合格证及考核日期。

4.1.3 Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。

4.1.4 焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。

4.2 基本项目

4.2.1 焊缝外观:焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑,焊渣和飞溅物清除干净。

4.2.2 表面气孔: Ⅰ、Ⅱ级焊缝不允许;Ⅲ级焊缝每50mm 长度焊缝内允许直径≤0。4t；且≤3mm 气孔2 个；气孔间距≤6 倍孔径。

4.2。3 咬边: Ⅰ级焊缝不允许. Ⅱ级焊缝:咬边深度≤0.05t，且≤0。5mm，连续长度≤100mm,且两侧咬边总长≤10％焊缝长度.Ⅲ级焊缝: 咬边深度≤0.lt,且≤lmm.注:t 为连接处较薄的板厚。 4。3 允许偏差项目，见表5-1。

5 成品保护。

5.1 焊后不许撞砸接头，不许往刚焊完的钢材上浇水。低温下应

采取缓冷措施。

5。2 不许随意在焊缝外母材上引弧。

5.3 各种构件校正好之后方可施焊，并不得随意挪移垫铁和卡具，以防造成构件尺寸偏差。隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。

5.4 低温焊接不许即将清渣，应等焊缝降温后进行.

6 应注意的质量问题

6.1 尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
