阿尔卡特OEB操作
阿尔卡特OXE PBX操作
阿尔卡特程控交换机常用操作F1（Ctrl+V）——确定、保存F2（Ctrl+C）——返回、退出Ctrl+W ——屏幕刷新箭头键——通过上下左右键在各菜单项中进行选择回车键——用于进入下层菜单和选中某项菜单项Ctrl +F——向下翻页Ctrl+B——向上翻页Ctrl+I（Tab）——查看当前菜单项的帮助文件Backspace——删除键1.Chcp 437 命令清除乱码界面。
2.Telnet 192.168.0.200 登陆程控交换机IP地址。
登陆账号：mtcl 登陆密码：mtcl.3.Mgr进入系统菜单主页面。
下面是mgr界面选项的一些翻译（1）Shelf 注：ACT架构设置选项（2）Media Gateway 注：媒体网关管理（3）Dect System 注：Dect无线系统（4）System 注：系统设置选项（5）Translator 注：号码编译管理选项（6）Categories 注：类别管理选项（7）Attendant 注：服务总机、话务台设置选项（8）Users 注：分机管理（9）Profiled Users 注：使用模板创建用户（10）Set Profiles 注：模板功能管理（11）Groups 注：组设置选项（12）Abbreviated Numbering 注：缩位拨号设置（13）Phone Book 注：电话本设置（14）Entities 注：实体管理（15）Trunk Groups 注：中继组管理（16）External Services 注：外界服务（17）Inter-Node Links 注：节点互连（18）X25 注：X25管理（19）DATA 注：数据（20）Applications 注：应用4.创建分机号码：在Mgr主菜单下选择Users按下回车，然后选择Creat进入创建用户分机号码界面。
Directory Name:________(设置名称，只支持英文)Directory First Name:______(设置姓，只支持英文)Directory Number:___________(此项为分机号码设置选项)Shelf Address:______(此项默认值为255，由于根据现实情况程控交换机只有两个ACT-28框架，因此我们只能在这选项中设置0或者1，要么ACT0、要么ACT1) Board Address:________(此项默认值为255，选择板位号。
阿尔卡特OXO PBX详细编程指南
•Lan
•使用LAN链路进入OXO，一般情况 下都采用该方式
默认IP地址：192.168.92.246
第3页
Alcatel OmniPCX Office 编程详解
Numbering
第4页
Alcatel OmniPCX Office 编程详解 拨号方案 拨号方案
Numbering
�Installation Numbers：
Restricted 模式时交换机的外部拨号方案
�Private Numbering Plan…
虚拟组网时交换机的网络拨号方案
三个拨号方案的设置同内部拨号方案 三个拨号方案的设置同内部拨号方案
第14页
Alcatel OmniPCX Office 编程详解
Features in Conversation...
第24页
Alcatel OmniPCX Office 编程详解
Time Ranges
系统时间段划分 系统时间段划分
�Default Attendant Group ：定义默认的话务台组 �Number：时间段序号 �Start：起始时间 �End：结束时间 �Call Distribution ：呼叫分配（Normal、Restricted)
第8页
Alcatel OmniPCX Office 编程详解
内 内 部 部 拨 拨 号 号 方 方 案 案
Internal Number Plan…
�Resend Last Number：重拨 �Broadcast Group：广播组(Base: 1--8) �Main Trunk Group：主出局组(Base: 0) �Attendant Call：呼叫话务台(Base: 9) �Subscriber：用户分机号码资源 �Account Code New：授权码 第9页
阿尔卡特泵简单介绍
开关泵的操作
如果没有星号，在操作面板上按下CONTRL，在显示屏的第一行前端 显示一个星号。如图：
开关泵的操作
在此状态下，按下STOP键，会出现一个确认画面，按ENTER键，确认 关机，泵会停止运行。
同时，泵体前面板的红色指示灯也会亮起。
泵卡死后的处理
一般情况下，卡死后可以通过摇动转子使其内部阻力减小，然后可以 开启泵。 摇泵时需要内六角扳手和户口扳手，或者24mm套管。 打开前盖后，如下页图所示，再打开左边的端盖，即可露出轴承的六 角头端，用扳手逆时针顺时针往复60度左右摇动，阻力渐渐变小后， 在连续整圈摇动，直至可以轻松摇动时，装上端盖，可开启泵。 如果摇动过程中，无论摇动多少圈，阻力一直很大，不能开启，这种 情况是泵已经完全卡死，不能通过摇动转子修复，只能更换。
阿尔卡特真空泵的操作
操作界面介绍
按键和指示灯介绍
按键： CONTRL －和＋ START 指示灯： WATER PURGE
手动控制和远程控制切换 上下翻页，调整参数 开启真空泵 冷却水开 氮气吹扫开
SET ENTER STOP AUX ROOTS
进入设置菜单 参数确认 停止真空泵
罗茨泵在运行
显示内容介绍
第一行显示元素： ﹡：处于手动控制模式。 N2：氮气 第二行：ADP泵当前的功率。 第三行：排气口8H：从第一次开机到现在运行的时间 ROOTS：罗茨泵
根据设置不同，还可以显示更多或更少的信息，通过－和＋翻页查看相关内容。
开关泵的操作
常用的只有开关泵操作，开关泵操作比较简单：
注意！此时只是泵停止工作，并没有断电！ 注意！此时只是泵停止工作，并没有断电！
阿尔卡特基站培训-完整

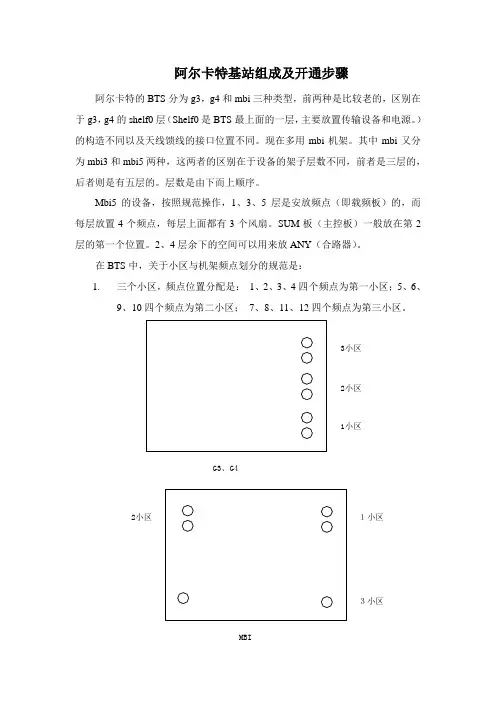

阿尔卡特基站组成及开通步骤阿尔卡特的BTS分为g3，g4和mbi三种类型，前两种是比较老的，区别在于g3，g4的shelf0层（Shelf0是BTS最上面的一层，主要放置传输设备和电源。
）的构造不同以及天线馈线的接口位置不同。
现在多用mbi机架。
其中mbi又分为mbi3和mbi5两种，这两者的区别在于设备的架子层数不同，前者是三层的，后者则是有五层的。
层数是由下而上顺序。
Mbi5的设备，按照规范操作，1、3、5层是安放频点（即载频板）的，而每层放置4个频点，每层上面都有3个风扇。
SUM板（主控板）一般放在第2层的第一个位置。
2、4层余下的空间可以用来放ANY（合路器）。
在BTS中，关于小区与机架频点划分的规范是：1.三个小区，频点位置分配是：1、2、3、4四个频点为第一小区；5、6、9、10四个频点为第二小区；7、8、11、12四个频点为第三小区。
G3、G42小区3小区1小区MBI2小区１小区３小区2.两个小区，1、2、3、4、7、8六个频点为第一小区，5、6、9、10、11、12六个频点为第二小区，每个小区加一个NY。
BTS机架每层有12个插槽，分别以1、2、3、4、5、6、7、8、9、A、B、C排列，插在插槽上的器件的地址，是根据层数和槽位来规定的，例如插在第一层的第一个槽位上的器件的地址是16进制为11，10进制为17；在第二层上的器件插在A槽位上，此器件的地址是16进制为2A，10进制为42，“trem17”就指第一层的第一块载频板。
1个腔体一般带一个小区，一般最多带8个频点。
如果超过8个频点，可以用2个腔体连接。
在BTS中，第二层的腔体即带1小区，第四层右端的腔体带2小区，左端的腔体带3小区。
在基站安装后，在开站前先要用万用表检查电压48V，之后先开主控板所在的背板的电源，然后把所有背板的电源打开，之后用软件进行开通前调测，具体步骤如下：1.F2连接BTS；2.下载数据；（commissioning-BTS SW-Download）3.配频率；（自动会弹出一个界面，从左边的选项框中选出对应BTS上载频板数量相等的频点数目，比如有8个载频板，就选8个对应的编号，编号可以随便选取）4.配小区；（界面自动弹出，在edit编辑mapping界面上进行频率的配置，如果是一个小区的，将RA1和RA2的值从零改为1）5.把所有的器件激活；（commissioning（试运行）–initianlization(初始化)all sector（扇区）6.测功率（可选）；7.测驻波（可选）；8.测风扇（可选）；9.end commissioning，会弹出一个对话框问你是否确定要结束，选择“No”10.配数据，数据包括Qmux（同步），oml ts（时隙），tre ts（频点时隙）和Qmux ts（同步时隙）。
阿尔卡特OXE PBX操作-维护
阿尔卡特程控交换机常用操作F1（Ctrl+V）——确定、保存F2（Ctrl+C）——返回、退出Ctrl+W ——屏幕刷新箭头键——通过上下左右键在各菜单项中进行选择回车键——用于进入下层菜单和选中某项菜单项Ctrl +F——向下翻页Ctrl+B——向上翻页Ctrl+I（Tab）——查看当前菜单项的帮助文件Backspace——删除键1、常用配置telnet登录交换机（1）创建分机使用上下键选择Users回车，选择Create以上信息填好之后，按两次F1或两次Ctrl+V保存，号码创建完成；（2）查看、修改分机mgr> Users>Consult/ModifyA、指定某个分机查看B、查看所有分机C、修改分机进入分机之后，就可以更改具体的参数，改为之后按F1或Ctrl保存；（3）删除分机mgr> Users> Delete（4）组管理A、Pickup Group（代接组）代接组功能可实现同组内的分机在自己话机上输入*72来接听组内振铃的分机；设置方法：进入查看修改分机B、H unting Group（连选组）将分机加入不同类型的hunting 组，可实现拨打组号：组内分机循环振铃、顺序振铃、同时振铃三种模式；设置方法：mgr>Groups> Hunting Group> Create（5）为分机绑定DID号码我们可以为某个分机分配一个DID直线，这样外部用户就可以拨打此DID直接到分机，分机拨打到外部用户对外显示的也是此DID直线号码；操作步骤：mgr> Translator> External Numbering Plan> Default DDI Num. Translator> Create（6）分机热线分机热线功能实现，电话摘机自动拨打某号码，主要用在电梯厅、走廊等公共区域电话，摘机自动拨打话务台；操作步骤：进入需要设置的分机，修改以下两个参数Tel.Facility Category ID : 10（此参数设置为10）Routing Table : 1（此参数设置为1）（7）设置分机互拨权限例如客房号码不能够拨打一些办公号码，那么首先我们要对分机号码进行规划，即给分机号码分区域，区域从0到31一共32个，也就是说，我们一共可以划分32个不同的区域，这里我们拿100、200、300三个分机为例：（100可以拨打拨打200，但是不能够打300；200可以拨打100和300；300可以打200，但不能够拨打100）操作步骤：第一步规划：100划分到区域1，200划分到区域2，300划分到区域3；mgr>users>进入分机，在Connection Category Id :填入划分的区域号第二步：Categories/Connection Category/ Consult/Modify/ All instances注：0代表：不能拨打该组。
阿尔卡特OXE分机一般操作
OXE数字程控交换机分机操作简明手册一、普通话机使用简要说明：1、呼叫办公楼前台话务员拨“9”呼叫宾馆前台话务员拨“2000”2、呼叫内线摘机，拨4位分机号码（话机号码或坐席号码），通话后挂机。
3、呼叫外线摘机，拨0，听二次拨号音后拨外线号码。
如对方为电脑话务员，也可直接拨分机号。
如为数字话机（4029话机），通话后按“#”键，再拨对方分机号。
4、回叫应答如为模拟分机，摘机后可听到“你有一个回叫。
”，如保持摘机，可自动对主叫振铃。
也可在摘机后立即拨*67取消回叫。
如为数字分机，留言灯会闪烁，按此键，会提示有新信息，拨*67可查询到回叫分机号码，不做其他操作，稍后会自动对回叫分机振铃。
5、转接在通话过程中，模拟话机可拍叉（或按R键），将通话方保留，听语音提示后，拨分机号码（数字话机可在通话过程中直接拨分机号码），听回铃音或分机应答后挂机，就可将通话转接到其他分机。
6、转移立即转移—摘机，拨*60，再拨要转去的目的分机号码，挂机。
所有来话均自动转移到设定的目的分机上。
忙线转移—摘机，拨*61，再拨要转去的目的分机号码，挂机。
本机忙线时所有来话均自动转移到设定的目的分机上。
无应答转移---摘机，拨*62，再拨要转去的目的分机号码，挂机。
本机无人应答时所有来话均自动转移到设定的目的分机上。
取消转移----摘机，听提示时，拨*64，可取消已设定的转移功能。
7、提醒服务设定---摘机，拨*66HHMM，其中：HH—两位数表示的小时，MM--两位数表示的分钟取消---摘机，拨*65。
当系统设定多次叫醒时，*66可用来设定叫醒，也可用来取消设定。
设定---摘机，拨*66按提示输HHMM，其中：HH—两位数表示的小时，MM--两位数表示的分钟。
再次摘机，拨*66，提示已设定的时间，按2，可取消当前提示的时间；按3，可按提示输入下一次叫醒时间。
8、回叫上未接一主叫摘机，拨*69，可自动回叫上一未接主叫。
如为数字分机，拨*69后会显示上一未接主叫号码，稍等后，回自动回叫该号码。
阿尔卡特O E B 操作
阿尔卡特程控交换机常用操作F1（Ctrl+V）——确定、保存F2（Ctrl+C）——返回、退出Ctrl+W ——屏幕刷新箭头键——通过上下左右键在各菜单项中进行选择回车键——用于进入下层菜单和选中某项菜单项Ctrl +F——向下翻页Ctrl+B——向上翻页Ctrl+I（Tab）——查看当前菜单项的帮助文件Backspace——删除键1.Chcp 437 命令清除乱码界面。
2.Telnet 登陆程控交换机IP地址。
登陆账号：mtcl登陆密码：mtcl.3.Mgr进入系统菜单主页面。
下面是mgr界面选项的一些翻译（1）Shelf 注：ACT架构设置选项（2）Media Gateway 注：媒体网关管理（3）Dect System 注：Dect无线系统（4）System 注：系统设置选项（5）Translator 注：号码编译管理选项（6）Categories 注：类别管理选项（7）Attendant 注：服务总机、话务台设置选项（8）Users ? 注：分机管理（9）Profiled Users 注：使用模板创建用户（10）Set Profiles 注：模板功能管理（11）Groups 注：组设置选项（12）Abbreviated Numbering 注：缩位拨号设置（13）Phone Book 注：电话本设置（14）Entities 注：实体管理（15）Trunk Groups 注：中继组管理（16）External Services 注：外界服务（17）Inter-Node Links 注：节点互连（18）X25 注：X25管理（19）DATA 注：数据（20）Applications 注：应用4.创建分机号码：在Mgr主菜单下选择Users按下回车，然后选择Creat进入创建用户分机号码界面。
Directory Name:________(设置名称，只支持英文)Directory First Name:______(设置姓，只支持英文)Directory Number:___________(此项为分机号码设置选项)Shelf Address:______(此项默认值为255，由于根据现实情况程控交换机只有两个ACT-28框架，因此我们只能在这选项中设置0或者1，要么ACT0、要么ACT1) Board Address:________(此项默认值为255，选择板位号。
Alcatel OXO程式设定手册(阿尔卡特)
OmniPCXOfficePM5 设定手册点选Expert进入操作界面苏州政瑄通讯工程有限公司张克南政暄通讯2006.06.16张克南一、PM5连接OXO 方式1-1、Local V24用RS2321-2、 用Modem 直接拨号连接OK 后弹出如下图连接属性1-3、用LAN做连接注意：OXO默认IP是192.168.92.246用PC和OXO用网线直接连接时，水晶头做法应该是一头A类一头B类，要先在PC上设置与OXO同一网段输入密码pbxk1064后即可连接。
二、设置客户信息和提供者信息点选功能表Customer/SupplierInf双击Customer/Supplier Info在此输入客户姓名、地址、联络人、电话、传真等后按OK保存三、系统编码计划设定点选功能表Numbering>Installation Numbers 系统设置所在地的国码与区码设定 ---- 此项参数可忽略Default Configuration 设定系统编码的码长初始值Numbering Plans 系统编码计划表Features in Conversation 在通话中执行的功能编码计划DDI Number Modification Table DID进线号码的编码表Number Modification Table DID进线号码的加减码表Splitting Table 设定外线抓取时是否要等待拨号音End of Dialing 设定外线号码码长3-1、设定系统编码码长的初始值点选功能表Numbering>Default Configuration3-2、系统编码计划表点选功能表Numbering>Numbering Plans3-2.1 Internal Numbering Plan(内部编码计划)功能说明和初始值点选功能表Numbering >Numbering Plans >Internal Numbering Plan＊Main Trunk Group 的Base 参数值固定为0＊Attendant Call 的Base参数值固定为9＊Secondary Trunk Group 的Base参数值固定从1开始＊Pick up 的Base参数值0~3所代表的功能为固定值无法更改＊Call Forwarding 的Base参数值0~10所代表的功能为固定值无法更改3-2.2、Public Nembering Plans（公众编码计划）功能说明点选功能表Nembering>Numbering Plans>Public Numbering Plans＊Attendant Call、Hunting Group、Subscriber这三个参数一定要设定，外线进线时才会响铃至总机、跳线群组或分机。
