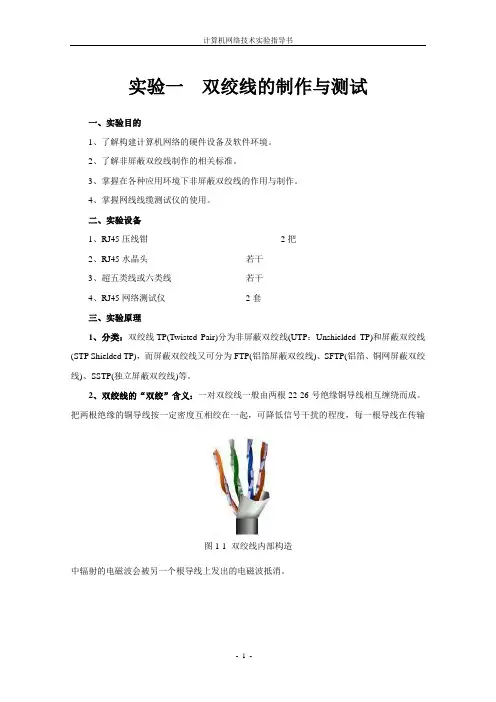

实验1：双绞线的制作与测试
实验一双绞线的制作与测试一、实验目的1、了解构建计算机网络的硬件设备及软件环境。
2、了解非屏蔽双绞线制作的相关标准。
3、掌握在各种应用环境下非屏蔽双绞线的作用与制作。
4、掌握网线线缆测试仪的使用。
二、实验设备1、RJ45压线钳2把2、RJ45水晶头若干3、超五类线或六类线若干4、RJ45网络测试仪2套三、实验原理1、分类：双绞线TP(Twisted Pair)分为非屏蔽双绞线(UTP：Unshielded TP)和屏蔽双绞线(STP Shielded TP)，而屏蔽双绞线又可分为FTP(铝箔屏蔽双绞线)、SFTP(铝箔、铜网屏蔽双绞线)、SSTP(独立屏蔽双绞线)等。
2、双绞线的“双绞”含义：一对双绞线一般由两根22-26号绝缘铜导线相互缠绕而成。
把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输图1-1 双绞线内部构造中辐射的电磁波会被另一个根导线上发出的电磁波抵消。
3、RJ-45接头：即俗称的水晶头，常用于数据电缆的端接，实验设备、配线架模块间的连接及变更。
如图1-2所示。
4、双绞线的布线标准（1）线对和针序号的对应关系有两种国际标准：ANSI/TIA/EIA 568-A(图1-2)和ANSI/TIA/EIA 568-B(图1-3)。
简称为A 类和B 类标准，工程上使用较多的为B 类标准制作连接线、插座、配线架。
线对和针序号的对应关系为：ANSI/TIA/EIA 568-A ：1-白/绿、2-绿、3-白/橙、4-蓝、5-白/蓝、6-橙、7白/棕、8-棕；ANSI/TIA/EIA 568-B ：1-白/橙、2-橙、3-白/绿、4-蓝、5-白/蓝、6-绿、7白/棕、8-棕；6、网线制作方法：直通线 ：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
交叉线 ：双绞线一边是按照 EIAT/TIA 568A 标准连接，另一边按照 EIT/TIA 568B 标准连接水晶头。
计算机网络实验报告双绞线制作与测试
计算机网络实验报告-双绞线制作与测试一、实验目的1.掌握双绞线的制作方法；2.学会使用测试工具进行双绞线的测试；3.理解双绞线在计算机网络中的作用。
二、实验设备与工具1.双绞线（Cat 5e）；2.RJ-45水晶头；3.压线钳；4.网络测试仪。
三、实验步骤与操作过程1.材料准备：选取合适的双绞线（Cat 5e），检查线材无损坏后，准备水晶头和压线钳；2.剪裁双绞线：根据需要，使用压线钳将双绞线剪裁为合适的长度，去掉线头处的保护套；3.制作水晶头：将双绞线插入水晶头，确保线序正确，然后用压线钳压制，确保水晶头与双绞线紧密连接；4.测试制作好的双绞线：使用网络测试仪测试双绞线的连通性，观察测试结果；5.分析结果：根据测试结果，判断双绞线的制作是否成功，分析可能存在的问题。
四、实验结果与分析1.实验结果：在本次实验中，我们成功制作了多条双绞线，并且使用网络测试仪测试了它们的连通性。
所有制作好的双绞线都通过了测试，证明它们在物理层面上是连通的。
2.结果分析：通过本次实验，我们验证了双绞线的制作方法，掌握了使用压线钳和网络测试仪的技巧。
同时，也理解了双绞线在计算机网络中的基础作用，为后续的网络配置和故障排查打下了基础。
五、结论与建议1.结论：通过本次实验，我们成功掌握了双绞线的制作方法，学会了使用网络测试仪进行双绞线的测试。
实验结果表明，我们制作的双绞线在物理层面上是连通的，可以满足计算机网络的基本需求。
2.建议：在今后的学习和实践中，我们可以进一步研究不同类型和规格的双绞线，了解它们的特点和应用场景。
同时，还可以通过更多的实践操作，提高我们的制作速度和准确性。
此外，为了更好地理解和应用双绞线，我们还应该学习相关的网络知识，例如网络拓扑结构、交换机原理等。
这将有助于我们更好地理解双绞线在计算机网络中的作用和价值。
六、参考文献1.《网络综合布线系统实训教程（第2版）》，清华大学出版社。
2.《网络综合布线与组网实战指南》，人民邮电出版社。
实验一 双绞线的制作和测试
实验一双绞线的制作和测试【实验目的】1.掌握网络双绞线中直通线的制作方法2.掌握网络双绞线中交叉线的制作方法3.掌握网络连通性的测试方法【实验要求】1.按照T568A、T568B规范标准制作2.摸索并掌握双绞线理序、整理的要领，尽可能总结出技巧3.用测线仪测试线路导通情况并记录，完成实验报告【实验基础知识】网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ -Unshielded Twisted pair ）作为布线的传输介质来组网。
双绞线由８根不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是超五类线，目前已有六类以上的。
ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。
相应地ＲＪ４５插头座也区分为三类或五类电气特性。
ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹槽，简称“8 P”（ Position ，位置）。
凹槽内的金属触点共有８个。
特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线非常重要，不能搞错。
一、两种线序标准：EIA/TIA-568-A标准，简称T568AEIA/TIA-568-A其双绞线的排列顺序为：白绿，绿，白橙，兰，白兰，橙，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
EIA/TIA-568-B标准，简称T568BEIA/TIA-568-B其双绞线的排列顺序为：白橙，橙，白绿，兰，白兰，绿，白棕，棕。
依次插入RJ－45头的1~8号线槽中。
二、两种网线制作方法：直通线：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头。
实验一 双绞线的制作与测试
实验一双绞线的制作与测试1.实验目的掌握直通型与交叉型双绞线的制作与测试过程。
DTE （数据终端设备）类设备：PC、路由器、交换机uplink口、HUB级联口DCE （数据电路端设备）类设备：交换机普通口、HUB普通口同类设备间相连使用交叉线方式；异类设备间相连使用直通线方式。
2.实验设备a)超5类非屏蔽双绞线（UTP）两根。
b)RJ－45连接器（水晶头）4个。
c)压线钳一把。
d)网络电缆测试仪一只。
3.实验步骤（1）两个学生一组，按照EIA/TIA568B的标准，制作一段直通线。
再制作一段交叉线，其中一端线序为EIA/TIA568A另一端线序为EIA/TIA568B。
EIA/TIA568A、568B标准如下图所示：EIA/TIA568A：（白绿-1，绿-2，白蓝-3，橙-4，白橙-5，蓝-6，棕白-7，棕-8）EIA/TIA568B：（白橙-1，橙-2，白绿-3，蓝-4，白蓝-5，绿-6，白棕-7，棕-8）RJ-45接头与电缆终端连接线对排列顺序（2）利用剪线钳剪下所需要的双绞线长度，用双绞线剥线器将双绞线的外皮除去2－3cm。
（3）按下图所示进行拨线操作，并按EIA/TIA568B或EIA/TIA568B的标准排好线序。
（4）将裸露出的双绞线用剪刀或斜口钳剪下只剩约14mm的长度，再将双绞线的每一根线依序放入RJ－45接头的引脚内，确保八条导线顶端应插入线槽顶端。
如下图所示：（5）使用仪器测试网线的电气性能打开测线仪电源，将网线插头分别插入主测试器和远程测试器，对于直通线，主机指示灯从1-8逐个顺序闪亮，如果网线合格，远程测试器也应在该按1-8的顺序依次闪亮。
对于交叉线，如果制作合格，则测试器的显示如下：主测试器不变：1-2-3-4-5-6-7-8远程测试端为：3-6-1-4-5-2-7-8。
实验1 双绞线跳线制作与测试
实验1 双绞线跳线制作与测试一、实验目的：1. 掌握使用网线钳制作具有RJ45接头的双绞线跳线的技能；2. 能够使用网线测试仪测试双绞线跳线的正确性；3.培养初步的协同工作能力。
二、实验设备：1. RJ45压线钳一把2. 超5类双绞线若干3. 测线仪一个4. 水晶头两个三、实验任务任务1：制作一条超5类双绞线的直通线任务2：制作一条超5类双绞线的交叉线四、实验步骤（一）制作标准与跳线类型每条双绞线中都有8根导线，导线的排列顺序必须遵循一定的规律，否则就会导致链路的连通性故障，或影响网络传输速率。
1. T568-A与T568-B标准目前，最常用的布线标准有两个，分别是EIA/TIA T568-A和EIA/TIA T568-B两种。
在一个综合布线工程中，可采用任何一种标准，但所有的布线设备及布线施工必须采用同一标准。
通常情况下，在布线工程中采用EIA/TIA T568-B标准。
（1）按照T568B标准布线水晶头的8针（也称插针）与线对的分配如图1.1所示。
线序从左到右依次为：1-白橙、2-橙、3-白绿、4-蓝、5-白蓝、6-绿、7-白棕、8-棕。
4对双绞线电缆的线对2插入水晶头的1、2针，线对3插入水晶头的3、6针。
（2）按照T568A标准布线水晶头的8针与线对的分配如图1.2所示。
线序从左到右依次为：1-白绿、2-绿、3-白橙、4-蓝、5-白蓝、6-橙、7-白棕、8-棕。
4对双绞线对称电缆的线对2接信息插座的3、6针，线对3接信息插座的1、2针。
2. 判断跳线线序只有搞清楚如何确定水晶头针脚的顺序，才能正确判断跳线的线序。
将水晶头有塑料弹簧片的一面朝下，有针脚的一方向上，使有针脚的一端指向远离自己的方向，有方型孔的一端对着自己，此时，最左边的是第1脚，最右边的是第8脚，其余依次顺序排列。
3. 跳线的类型按照双绞线两端线序的不同，通常划分两类双绞线。
（1）直通线根据EIA/TIA 568-B 标准，两端线序排列一致，一一对应，即不改变线的排列，称为直通线。
计算机网络实验报告-实验一：双绞线的制作精选全文完整版
可编辑修改精选全文完整版实验报告（实验1）实验人：学号：日期：院（系）：计算机与信息科学学院专业（班级）：实验题目：实验一：双绞线的制作一. 实验目的1、掌握双绞线的制作方法和制作工艺；2、掌握双绞线的接线标准T568A、T568B；3、掌握双绞线的检测方法，了解常见的连接方式；4、认识常见的网络设备外观，基本构造；5、了解小型局域网的组建方式。
6、掌握TCP/IP协议的设置方法。
二. 实验环境（工具）1、常见的网络互联设备：网卡、集线器、交换机、路由器、防火墙、服务器、无线网络设备、光纤收发器等；2、制线工具：压线钳、测线仪、双绞线、RJ-45头等；3、Windows2000操作系统的计算机多台。
三. 实验步骤1、双绞线的制作：1.1根据需要，取相应长度（≦100M）双绞线一根，用压线钳剥去15-20mm 的外皮，如图1所示：图1 将双绞线剥去15-20mm 的外皮在这个步骤中需要注意的是，压线钳挡位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。
若剥线过长看上去肯定不美观，另一方面因网线不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，影响线路的质量。
1.2按照T568B标准将相互缠绕在一起的线缆逐一解开并把几组线缆依次地排列好并理顺，排列的时候应该注意尽量避免线路的缠绕和重叠；图2 按T568B标准理线通常双绞线的制作有二种接线标准，即EIA/TIA布线标准中规定的T568A和T568B标准。
其中，T568B标准是100M局域网中常用的接线方式。
T568B标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色橙白橙绿白蓝蓝白绿褐白褐表1-1-2 T568B标准T568A标准如下图表所示：脚位 1 2 3 4 5 6 7 8颜色绿白绿橙白蓝蓝白橙褐白褐表1-1-3 T568A标准1.3 把线缆依次排列好并理顺压直之后，应该细心检查一遍，确认无误后用压线钳的剪线刀口把线缆顶部裁剪整齐。
双绞线的制造实验一
实验一、双绞线的制作一、实验原理1.1 物理层概述物理层是七层结构中的第一层，物理层的功能就是实现在传输介质上传输各种数据的比特流。
物理层并不是物理设备和物理媒体，它定义了建立、维护和拆除物理链路的规范和协议，同时定义了物理层接口通信的标准，包括机械的、电气的、功能的和规程的特性。
机械特性定义了线缆接口的形状、引线数目及如何排列等。
电气的特性说明哪根线上出现的电压应为什么范围。
功能的特性说明某根线上的某一电平的电压代表何种意义。
规程的特性则说明对于不同的功能各种可能时间的出现顺序。
物理介质提供数据传输的物理通道，连接各种网络设备。
我们将传输介质分为有线传输介质和无线传输介质两大类。
有线介质包括同轴电缆、双绞线、光纤；无线介质则有卫星、微波、红外线等。
1.2双绞线概述双绞线由两根具有绝缘保护层的铜导线组成。
两根线安按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。
双绞线电缆比较柔软，便于墙角等不规则地方施工，但信号的衰减比较大。
在大多数应用下，双绞线的最大布线长度为100米。
双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B对RJ45接线方式规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
1.3双绞线连接双绞线采用的是RJ-45 连接器，俗称水晶头。
RJ45 水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致，称为直连线；另一类是改变线的排列顺序，称为交叉线。
线序如下：直通线：（机器与集线器连）1 2 3 4 56 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕交叉线：（机器直连、集线器普通端口级联）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕在进行设备连接时，我们需要正确的选择线缆。
实验报告1双绞线的制作
题目：制作EIA/TIA568B标准双绞线
姓名
袁向中
日期
2016.1.20
实验环境：实验室
实验内容与完成情况：
1、熟悉各种制作双绞线的工具。
2、试是否正常。
1、剥线利用多功能压线钳将双绞线的外皮剥去2－3厘米，也就是三指宽。
出现的问题：
1试验中多次出现探针与芯线接触不良；
2测试仪的灯能亮，但双绞线两端排列顺序有错
解决方案（列出遇到的问题和解决办法，列出没有解决的问题）：1压线时一定要均匀缓慢用力，并且要用力压到底，使探针完全刺破双绞线芯线
2测试时要仔细观察测试仪两端指示灯的对应是否正确。
2、理线按照EIA/TIA568B标准排列芯线。
3、剪线在剪线过程中，需左手紧握已排好了的芯线，然后用剥线/压线钳剪齐芯线，芯线外留长度不宜过长，通常在1.2-1.4厘米之间。
4、插线插线就是把剪齐后的双绞线插入水晶头的后端，顶端对齐。
5、压线压线也就是利用剥线/压线钳挤压水晶头。
测线测试仪上8个指示灯都依次为绿色闪过，证明网线制作成功。
实验1 双绞线的制作
信息模块
RJ45信息模块前面插孔内有8芯线针触点分 别对应着双绞线的八根线；后部两边分列 各四个打线柱，外壳为聚碳酸酯材料，打 线柱内嵌有连接各线针的金属夹子；有通 用线序色标清晰注于模块两侧面上，分两 排。A排表示T586A线序模式，B排表示 T586B线序模式。这是最普通的需打线工具 打线的RJ45信息模块。
直连线和交叉线的适用范围
一般可以这么理解： ⑴ 同种类型设备之间使用交叉线连接，不同类型 设备之间使用直通线连接； ⑵ 路由器和PC属于DTE类型设备，交换机和 HUB属于DCE类型设备； ⑶ HUB或交换机的级联口是按DTE设备的引脚 连接的。
非屏蔽双绞线网线的制作测试
压线钳和测线仪
非屏蔽双绞线UTP与RJ45连接头
双绞线各类线缆
超五类屏蔽（左）与非屏蔽双绞线（右）
六类（左）和七类（右）双屏蔽层双绞线
各类RJ45接口
二叉式RJ-45接口和三叉式RJ-45接口
五类短身水晶头
屏蔽水晶头
半屏蔽水晶头
双绞线连接方法
根据网线两端连接网络设备的不同，网线又分为 直通线（平行线）和交叉线两种。 直通线的两端采用相同的标准，即都是568A或都 是568B； 交叉线的两端采用不同的标准，即一端为568A， 另一端为568B。
实验1 双绞线实验
学习内容
双绞线 RJ45接口 双绞线连接方法
EIA/TIA 568 A/B标准
信息模块 信息模块的压制和测试实验
双绞线
双绞线各类线缆
UTP线缆类别 用途
1类线缆 2类线缆 3类线缆 4类线缆 5类线缆 5e类线缆 6(e)类线缆 7类线缆 电话 令牌环网 电话和10BASE-T 令牌环网 以太网 以太网 以太网 以太网
实验1 双绞线制作
实验1 双绞线制作【实验目的】1.熟悉双绞线连接器RJ-45制作过程和网线连接的原则；2.做出合格的直通或交叉五类双绞线。
【实验原理】1.1双绞线双绞线由两根具有绝缘保护层的铜导线组成，按照一定的密度相互绞在一起，改变导线的电气特性，从而降低信号的干扰程度。
双绞线分为屏蔽双绞线（Shielded Twisted Pair，STP）和非屏蔽双绞线（Unshielded Twisted Paired，UTP）两种类型。
STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听；同时具有较高的数据传输速率，但价格较高，安装也比较复杂，一般只在某些特殊场合（如受电磁辐射严互、对传输质量要求较高等）的布线中使用；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大，价格相对便宜，广泛应用于网络布线工程中。
UTP在塑料绝缘皮里包裹着8根信号线，每两根绞合在一起形成4对线。
他们颜色分别是蓝白色、蓝色、橙白色、橙色、绿白色、绿色、棕白色、棕色。
现在使用的UTP可分为三类、五类和超五类3种·其中三类UTP适用于早期的10Mbps 以太网；5类UTP成为快速以太网(100Mbps)的首选介质，超五类UTP主要适应于千兆位以太网（1000Mbps）。
1.2线序EIA/TIA布线标准中规定了568A与568B两种双绞线的线序。
568A标准：1-绿白，2-绿，3-橙白，4-蓝，6-橙，7-棕白，8-棕。
568B标准：1-橙白，2-橙，3-绿白，4-蓝，5-蓝白，6-绿，7-棕白，8-棕。
根据这个规定，由T568A标准到T568B标准的转换只需将线1和线3互换、线2和线6互换（即橙白色与绿白色互换、橙色与绿色互换）即可。
1.3 RJ-45连接器双绞线采用RJ-45连接器，俗成水晶头。
RJ-45连接器由金属片和塑料构成，特别需要注意是引脚序号，当锁位卡朝后、网线插入口向下、金属片面对我们的时候。
双绞线的制作与测试
4、压制水晶头需要使用专用卡线钳。
剥线： 用卡线钳剪线刀口将线头剪齐，再将双绞线 线头伸入剥线刀口，使线头触及前挡板，然 后适度握紧卡线钳同时慢慢旋转双绞线，让 刀口划开双绞线的保护胶皮，取出线头从而 剥下保护胶皮。 注意：剥线刀口非常锋利，握卡线钳力度不能过大， 否则会剪断芯线，只要看到电缆外皮略有变 形就应停止加力，慢慢旋转双绞线；剥线的 长度为1绞线连接水晶头：
按照双绞线两端线序的不同，我们一般划分两类双绞线：一类两端线序排列一致， 称为直通线；另一类是改变线的排列顺序，称为交叉线。 线序如下： 直通线：（不同设备的连接，如主机和集线器） 12345678 A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。 交叉线：（相同设备的连接，如集线器和交换机） 12345678 A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕； B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
1、双绞线
2、RJ－45连接器
制作网线所需要的RJ - 45连接器（俗称水晶头）前端有8个凹槽，简称8P （Position，位置）。凹槽内的金属接点共有8个，简称8C（Contact，触点），所以 RJ - 45也被叫做8PSC，特别需要注意的是RJ - 45水晶头引脚序号，当金属片面对我 们时从左至右引脚序号是1～8，序号对于网络连线非常重要，不能颠倒。 EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。 对RJ - 45接线方式规定如下： (1) 1、2用于发送，3、6用于接收，4、5、7、8是双向线。 (2) 1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。 这样可以最大限度地抑制干扰信号，提高传输质量。
5、理线：双绞线由8根有色导线两两绞合而成，将其按直 通线要求的顺序平行排列，整理完毕用剪线刀口将前端 修齐。 6、插线：将水晶头有弹片一侧向下，将排好顺序的导线 平行插入水晶头内的线槽中，8根导线顶端应插入线槽顶 端。 7、压线：确认所有导线都到位后，将水晶头放入卡线钳 夹槽中，用力压下卡线钳，压紧线头即可 8、测试：使用网线测试仪检测这条具有RJ-46接头的双绞 线是否可用
