带锯床作业指导书

带锯床作业指导书

带锯床加工的作业指导书

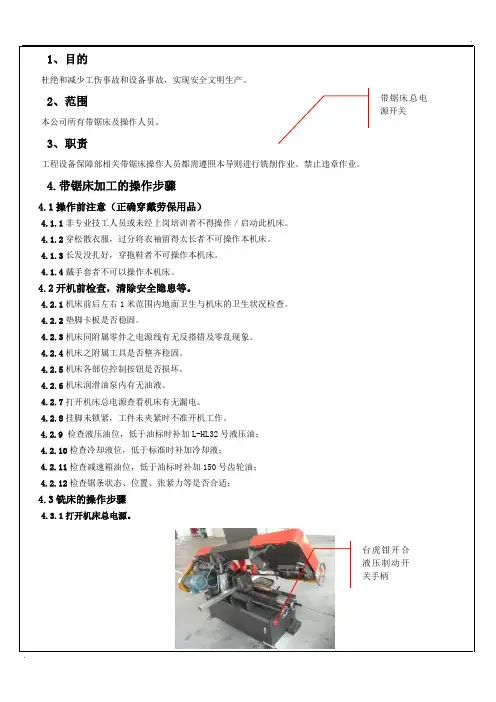

1、目的

杜绝和减少工伤事故和设备事故，实现安全文明生产。

带锯床总电2、范围

源开关

本公司所有带锯床及操作人员。

3、职责

工程设备保障部相关带锯床操作人员都需遵照本导则进行铣削作业。禁止违章作业。

4.带锯床加工的操作步骤

4.1操作前注意(正确穿戴劳保用品)

4.1.1非专业技工人员或未经上岗培训者不得操作,启动此机床。 4.1.2穿松散衣服，过分将衣袖留得太长者不可操作本机床。 4.1.3长发没扎好，穿拖鞋者不可操作本机床。

4.1.4戴手套者不可以操作本机床。

4.2开机前检查，清除安全隐患等。

4.2.1机床前后左右1米范围内地面卫生与机床的卫生状况检查。 4.2.2垫脚卡板是否稳固。

4.2.3机床同附属零件之电源线有无反搭错及零乱现象。 4.2.4机床之附属工具是否整齐稳固。

4.2.5机床各部位控制按钮是否损坏。

4.2.6机床润滑油泵内有无油液。

4.2.7打开机床总电源查看机床有无漏电。

4.2.8挂脚未锁紧，工件未夹紧时不准开机工作。

4.2.9 检查液压油位，低于油标时补加L-HL32号液压油; 4.2.10检查冷却液位，低于标准时补加冷却液;

4.2.11检查减速箱油位，低于油标时补加150号齿轮油; 4.2.12检查锯条状态、位置、张紧力等是否合适;

4.3铣床的操作步骤

4.3.1打开机床总电源。

台虎钳开合

液压制动开

关手柄

带锯床加工的作业指导书

4.3.2装夹工件。

台虎钳开合

手动开关手

柄

a.按住锯床横梁上移开关使锯床横梁上移到合适位置方便放料;根据加工材料的范围顺时针转动手动手柄或向上搬动台虎钳液压开关手柄将台虎钳松开到合适位置后复位。

b.将条料放入工作台面，按下锯床下移开关，当锯齿离工件为20-30mm时点动下移开关，当锯齿距工件表面为10-20mm时用钢板尺或角尺截取要锯削的尺寸，调节好工件的位置后，逆时针转动手动手柄或向下搬动台虎钳液压开关手柄将台虎钳夹紧后复位。

锯床横梁上移开关

急停显示器

带锯运转显示器

急停开关

锯床进给切削调

速开关带锯床运行开

关

带锯运转启动开关

带锯床运行

显示器

锯床横梁下移开关

c.结合安全锯削和工件精度要求，在夹紧工件注意:要拿木槌敲击工件表面使工件底部与工作平面完全贴合;调节台虎钳使夹紧的工件与锯条运转方向垂直;工件装夹必须过台虎钳中心线5-10cm,如果工件较短需在台虎钳另一端垫上与工件夹紧部位同等规格的材料，使加工工件完全夹紧，避免加工过程中产生震动时使锯条绷断伤人。

4.3.3对刀。

a.点动锯床横梁下移开关，调节锯齿距工件加工表面距离为2-5mm。

带锯床加工的作业指导书

开启锯条运

转开关前锯

齿距工件表

面距离为

2-5mm左右

b.根据工件的加工范围和材质调节锯床进给速度开关，选择合适的锯削速度，调整横梁上小滑板之间的距离S到合适位置。 (S?工件切削宽度60mm左右)

4.3.4启动带锯床锯条运转开关开始锯削加工。

a.合上锯削安全挡板保障锯削过程中的安全。

b.启动带锯运转开关进行切削工作。

4.3.5加工结束

工作台面垫

上木头，在

横梁下移时

使横梁螺丝

与木头接触

后停止，从

而使带锯床

不工作时横

梁和油缸处

于完全休息

状态

a. 按住锯床横梁上移开关使锯条上升至工件表面之上。

b.按下带锯运转启动开关使锯条停止运转。

c. 顺时针转动手动手柄或向上搬动台虎钳液压开关手柄将夹紧工件的台虎钳松开后复位，取出工件。

d.清理带锯床周围的锯屑和冷却液等环境卫生。

e.如上图在工作台面垫上木头，按下锯床下移开关，使横梁上螺丝与木头接触从而使横梁与油缸得到完全休息。

f.关闭锯床总电源。

4.4操作过程中注意

4.4.1所有转动，传动有无异响，有异响须立即停止带锯床，进行检查。

4.4.2操作时集中精神，不得与他人闲谈。

带锯床加工的作业指导书

4.4.3加工中途，如果需要离开机床，应停机后再离开。 4.4.4加工过程中，需注意冷却水是否正常浇注。 4.4.5加工过程中，手不得伸入正在运行的锯条附近，防止出现安全事故

4.4.6工件加工完成后，应将机床与周围环境清扫干净。

5.记录

《带锯床日点检表》

6.流程图(见附件一)

7参考文献

《机械切削工艺参数速查手册》

《金属带锯床使用说明说》

带锯床加工的作业指导书
