前言电容式电压互感器（简称CVT是一种十分重要的高压输变电设备，主要用做电压测量和继电保护的信号取样装置，其电容分压器与阻波器结合且能兼作载波通讯的滤波装置。
它具有绝缘性能好，价格便宜等优点。
还能避免因电磁式电压互感器与开关并联电容所产生的谐振过电压。
因此，CVT日渐被电网所接受，在我省110kV及以上变电站的415台电压互感器中CVT占206 台。
但是目前我国生产CVT厂家逐渐增多，有些制造厂对某些技术并没有完全掌握，生产出厂的CVT在运行中暴露出不少的问题。
最常见的问题是发生自身谐振。
严重的CVT自身谐振事故，导致CVT损坏并退出运行。
1、国内采用的几种阻尼装置的工作机理1. 1CVT的自身谐振机理CVT本身的等值电路中就含有电容和非线性电感。
具有发生串联谐振条件。
在图1 中，当发生一次侧突然合闸或二次侧短路、又突然消除等冲击时，过渡过程中产生的过电压会使中间变压器的铁心出现饱和，励磁电感Lm呈非线性下降，回路的固有频率上升（Lm为中间变压器励磁电感,C为等值电容）可达到额定频率的1／2，1／3，1/5……；此时，可能出现某一分数次谐波振荡，最常见的是1／3 次谐波振荡，假如回路中不存在阻尼，或阻尼参数不当。
由于电源不断地供给能量，分数次铁磁谐振就会持续下去，谐振过电压的幅值可能达到额定电压的2〜3倍。
这个非真实的电压信号传到次测量仪表和继电保护装置，将导致误指示或误动作，此外持续的过电压作用，将危害互感器的绝缘。
因此CVT在制造时，必须设置阻尼装置，以抑制铁磁谐振，否则不能投入运行，这是电力部反事故措施一再强调的。
1．2 几种阻尼装置的优缺点1．2．1 纯电阻阻尼器纯电阻阻尼器在剩余电压绕组的输出端长期接入固定电阻，这种阻尼装置结构简单，过去老式CVT使用较多。
其缺点是功率消耗较大，影响测量准确度和次输出容量。
目前已基本逐步淘汰。
1．2．2 电子型阻尼器电子型阻尼器如图2。

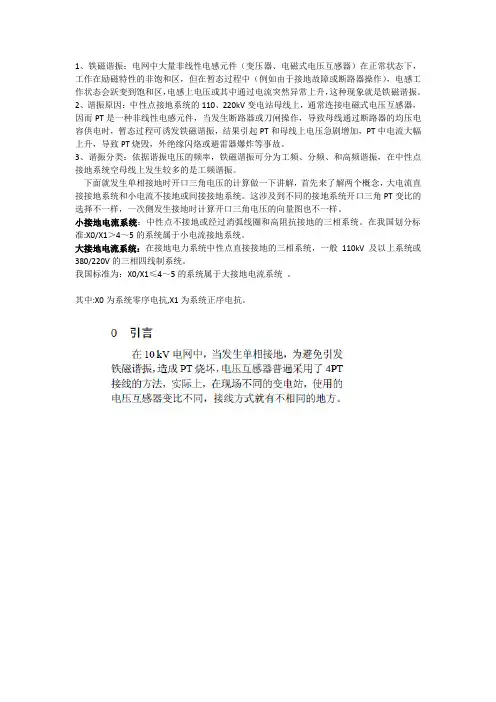

铁磁谐振
1、铁磁谐振：电网中大量非线性电感元件（变压器、电磁式电压互感器）在正常状态下，工作在励磁特性的非饱和区，但在暂态过程中（例如由于接地故障或断路器操作），电感工作状态会跃变到饱和区，电感上电压或其中通过电流突然异常上升，这种现象就是铁磁谐振。
2、谐振原因：中性点接地系统的110、220kV变电站母线上，通常连接电磁式电压互感器，因而PT是一种非线性电感元件，当发生断路器或刀闸操作，导致母线通过断路器的均压电容供电时，暂态过程可诱发铁磁谐振，结果引起PT和母线上电压急剧增加，PT中电流大幅上升，导致PT烧毁，外绝缘闪烙或避雷器爆炸等事故。
3、谐振分类：依据谐振电压的频率，铁磁谐振可分为工频、分频、和高频谐振，在中性点接地系统空母线上发生较多的是工频谐振。
下面就发生单相接地时开口三角电压的计算做一下讲解，首先来了解两个概念，大电流直接接地系统和小电流不接地或间接接地系统。
这涉及到不同的接地系统开口三角PT变比的选择不一样，一次侧发生接地时计算开口三角电压的向量图也不一样。
小接地电流系统：中性点不接地或经过消弧线圈和高阻抗接地的三相系统。
在我国划分标准:X0/X1＞4～5的系统属于小电流接地系统。
大接地电流系统：在接地电力系统中性点直接接地的三相系统，一般110kV及以上系统或380/220V的三相四线制系统。
我国标准为：X0/X1≤4～5的系统属于大接地电流系统。
其中:X0为系统零序电抗,X1为系统正序电抗。
铁磁谐振
在中性点经消弧线圈接地系统中，单相接地不会导致保护出口跳闸来切除故障，因此也不会出现重合闸动作 信号，并且由于消弧线圈的补偿作用，较小的短路电流不至于烧损导线或电缆而发展为断线故障。按照调度规程 的要求，单相接地故障可有2h的处理时间。虽然弧光接地所引起的过电压可能导致消弧线圈与接地点电容形成串 联谐振 。
感谢观看
总结
随着国家电公司对调度自动化基础数据综合整治工作的深入进行，调控中心所汇集的电运行监控信息的准确 性、可靠性、实时性、全面性得到大幅提高，这为调控员快速识别、分析、处理各类电异常、故障、事故提供了 更广的视角。通过实践证明：利用越限报警、保护装置告警、消弧线圈动作信息、故障母线及其相邻母线的三相 电压和电压幅值的综合判据能够快速地辨识出铁磁谐振，为调控员及时正确处理谐振事故，防止损失扩大赢得了 宝贵的时间 。
介绍
虽然铁磁谐振在国内外已有很多研究成果，在电运行中也采取了许多消谐措施，但小电流接地系统的铁磁谐 振事故却依然频繁发生。当调控员误将铁磁谐振当成接地或断线故障进行排查而延迟事故处理时，一次设备往往 会发生严重损坏 。
主要特点
1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳； 2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。如电源电压暂时升高、 系统受到较强烈的电流冲击等； 3、铁磁谐振存在自保持现象。激发因素消失后，铁磁谐振过电压仍然可以继续长期存在； 4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
2）用5s时间观察故障母线的三相电压并判断该母线上若干线路的有功值相对于其电流值是否正常，以排除 电压互感器故障的可能性。
3）用10s时间根据故障母线三相电压的实时显示值判断是否为谐振事故，依据为其中一相电压略升高或降低， 另两相降低为0或升高至1.2倍线电压，且恒定无波动；或经主变压器高压侧相连分列运行的低压相邻母线的三相 电压出现明显三相不平衡。出现以上2种特征中的任意1种即为谐振事故。如果由于遥测数据缺失等原因导致无法 观察到上述特征，调控员可继续用5～10min时间进行单相接地、断线等故障的判断和排查，同时观察越限报警和 大量保护装置的异常报警“动作/复归”信号是否多次成对出现，出现2次及以上即可判定为谐振事故。

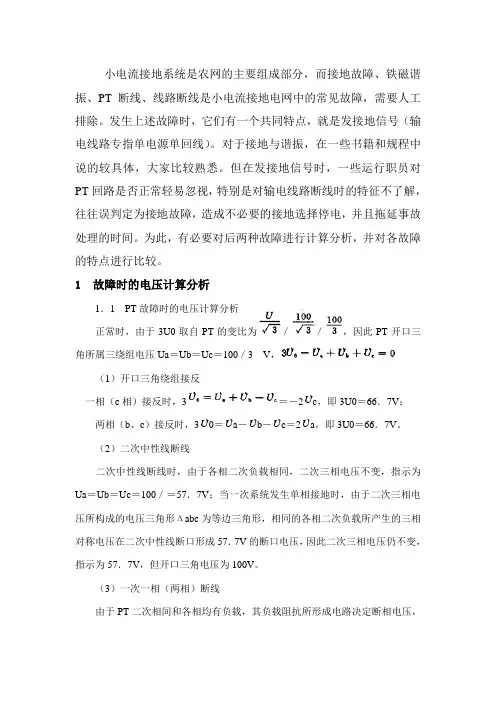

超全面小电流接地系统：接地故障、铁磁谐振、PT断线、线路断线断线分析
小电流接地系统是农网的主要组成部分，而接地故障、铁磁谐振、PT断线、线路断线是小电流接地电网中的常见故障，需要人工排除。
发生上述故障时，它们有一个共同特点，就是发接地信号（输电线路专指单电源单回线）。
对于接地与谐振，在一些书籍和规程中说的较具体，大家比较熟悉。
但在发接地信号时，一些运行职员对PT回路是否正常轻易忽视，特别是对输电线路断线时的特征不了解，往往误判定为接地故障，造成不必要的接地选择停电，并且拖延事故处理的时间。
为此，有必要对后两种故障进行计算分析，并对各故障的特点进行比较。
1 故障时的电压计算分析1．1PT故障时的电压计算分析正常时，由于3U0取自PT的变比为／／，因此PT开口三角所属三绕组电压Ua＝Ub＝Uc＝100／3V，（1）开口三角绕组接反一相（c相）接反时，3＝－2c，即3U0＝66．7V；两相（b、c）接反时，30＝a－b－c＝2a，即3U0＝66．7V。
（2）二次中性线断线二次中性线断线时，由于各相二次负载相同，二次三相电压不变，指示为Ua＝Ub＝Uc＝100／＝57．7V；当一次系统发生单相接地时，由于二次三相电压所构成的电压三角形Δabc为等边三角形，相同的各相二次负载所产生的三相对称电压在二次中性线断口形成57．7V的断口电压，因此二次三相电压仍不变，指示为57．7V，但开口三角电压为100V。
（3）一次一相（两相）断线由于PT二次相间和各相均有负载，其负载阻抗所形成电路决定断相电压，以及三相磁路系统的影响，断相电压不为0，但要降低，其它相电压正常。
图1单电源单回线断线运行一相（C相）断线时，30＝a＋b＝－c，即3U0＝33．3V；两相（B、C）断线时，30＝a，即30＝a。
（4）二次一相（两相）断线由于无磁路系统的影响，断相电压比一次断线时要低，其他相正常。
1．2线路断线时的电压计算分析（1）单电源单回线路一相断线在图1所示系统中，M及N侧主变中性点不接地或通过消弧线圈接地，当线路MN发生A相断线时的边界条件为：A＝0；B＋C＝0；ΔB＝0；ΔC＝0将上述条件用对称分量表示：A＝A1＋A2＋0＝0B＋C＝α2A1＋αA2＋0＋αA1＋α2A2＋0＝－（A1＋A2）＋20＝0因此A1＝－A2；0＝0而ΔA1＝（ΔA＋αΔB＋α2ΔC）／3＝ΔA／3ΔA2＝（ΔA＋α2ΔB＋αΔC）／3＝ΔA／3Δ0＝（ΔA＋ΔB＋ΔC）／3＝ΔA／3根据上述对称分量边界条件，可得复合序网如图2所示。

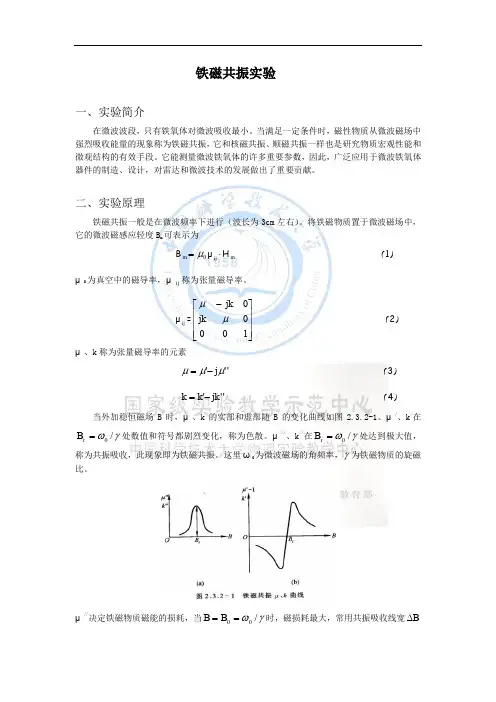

铁磁共振实验
一、实验简介
在微波波段，只有铁氧体对微波吸收最小。当满足一定条件时，磁性物质从微波磁场中 强烈吸收能量的现象称为铁磁共振， 它和核磁共振、 顺磁共振一样也是研究物质宏观性能和 微观结构的有效手段。它能测量微波铁氧体的许多重要参数，因此，广泛应用于微波铁氧体 器件的制造、设计，对雷达和微波技术的发展做出了重要贡献。
//
铁磁共振的宏观唯象理论的解释是，认为铁磁性物质总磁矩 M 在稳恒磁场 B 的作用下， 绕 B 进行，进动角频率 B ，由于内部存在阻尼作用，M 的进动角会逐渐减小，逐渐趋 于平衡方向，即 B 的方向而被磁化。当进动频率等于外加微波磁场 Hm 的角频率 ω 0 时，M 吸 收微波磁场能量，用以克服阻尼并维持进动，此时即发生铁磁共振。 铁磁物质在 Br 0 / 处呈现共振吸收。
A 是一个常数，与谐振腔尺寸和样品大小有关。对于传输式谐振腔，在谐振腔始终调谐时，
Pout ( 0 )
2
4 Pin ( 0 ) 2 QL Qe1Qe 2
（8）
即 Pout (0 ) QL 。式中 QL 为腔的品质因数。因而可通过测量 QL 的变化来测量 ' ' ，而 QL 的 变化可以通过腔的输出功率 Pout 的变化来测量， 这就是测量 B 的基本思想。 必须注意的是， 当 B 改变时，磁导率的变化会引起谐振腔谐振频率的变化（频散效应） ，故实验时，每改变 一次 B 都要调节谐振腔（或微波发生器频率） ，使它与输入微波磁场的频率调谐，以满足式 （8）的关系，这种测量称逐点调谐，可以获得真实的共振吸收曲线，如图 2.3.2-5，此时， 对应于 B1、B2 的输出功率为
0
0 0 1
（2）
' j ' '
电力系统谐振原因及处理措施分析
一、概述铁磁谐振就是由铁心电感元件,如发电机、变压器、电压互感器、电抗器、消弧线圈等与与系统的电容元件,如输电线路、电容补偿器等形成共谐条件,激发持续的铁磁谐振,使系统产生谐振过电压。
电力系统的铁磁谐振可分二大类:一类就是在66kV及以下中性点绝缘的电网中,由于对地容抗与电磁式电压互感器励磁感抗的不利组合,在系统电压大扰动(如遭雷击、单相接地故障消失过程以及开关操作等)作用下而激发产生的铁磁谐振现象;另一类就是发生在220kV(或110kV)变电站空载母线上,当用220kV、110kV带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中,或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时,操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象,即串联谐振,简单地讲就就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内,也称其为变电站空母线谐振。
二、铁磁谐振的现象1、铁磁谐振的形式及象征1)基波谐振:一相对地电压降低,另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出2)分次谐波:三相对地电压同时升高、低频变动3)高次谐波:三相对地电压同时升高超过线电压2、串联谐振的现象:线电压升高、表计摆动,电压互感器开口三角形电压超过100V三、铁磁谐振产生的原因及其分析:1、铁磁谐振产生的原因:1)、有线路接地、断线、断路器非同期合闸等引起的系统冲击2)、切、合空母线或系统扰动激发谐振3)、系统在某种特殊运行方式下,参数匹配,达到了谐振条件2、串联谐振产生的原因:进行刀闸操作时,断路器隔离开关与母线相连,引发断路器端口电容与母线上互感器耦合满足谐振条件3、电力系统铁磁谐振产生的原因分析电力系统就是一个复杂的电力网络,在这个复杂的电力网络中,存在着很多电感及电容元件,尤其在不接地系统中,常常出现铁磁谐振现象,给设备的安全运行带来隐患,下面先从简单的铁磁谐振电路中对铁磁谐振原因进行分析。
铁磁谐振原理
（1）铁磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用续性、高幅值谐振过电压现象。
其主要特点为：1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而下降；2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等；3、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
(2)中文词条名：铁磁谐振过电压现象和消除办法是什么？英文词条名：答：现象：三相电压不平衡，一或两相电压升高超过线电压。
消除办法：改变系统参数。
（1）断开充电断路器，改变运行方式。
（2）投入母线上的线路，改变运行方式。
（3）投入母线，改变接线方式。
（4）投入母线上的备用变压器或所用变压器。
（5）将TV开口三角侧短接。
（6）投、切电容器或电抗器。
发生铁磁谐振的防范措施中国电力网 2008年1月9日13:47 来源：点击直达中国电力社区110 kV良站10 kV系统为中性点不接地系统，在10 kV系统出现A相单相接地时，发生10 kV母线干式电压互感器烧坏的故障。
事后检查，母线电压互感器本体炸裂、内部绝缘物喷出，非接地相B、C相一次熔丝熔断，母线电压互感器的避雷器未动作，中性点所接消谐电阻正常，中性点绝缘正常，励磁特性在正常范围，二次回路绝缘正常。
现分析单相接地时，电压互感器烧坏及铁磁谐振产生的原因。
电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。
在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。
这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。
铁磁共振 (13)
铁磁共振系别:6系姓名: 陈正学号: PB05210465 实验目的：本实验的目的在于学习用传输式谐振腔法研究铁磁共振现象，测量YIG小球（多晶）的共振线宽和g因子。
实验原理：铁磁共振实验是了解铁原子中电子的磁共振现象。
自旋不为零的粒子，如电子和质子，具有自旋磁矩。
如果我们把这样的粒子放入稳恒的外磁场中，粒子的磁矩就会和外磁场相互作用使粒子的能级产生分裂，分裂后两能级间的能量差为（1）ΔE = γhB为稳恒外磁场。
其中：γ为旋磁比，h为约化普朗可常数，B如果此时再在稳恒外磁场的垂直方向加上一个交变电磁场，该电磁场的能量为hν（2）其中：ν为交变电磁场的频率。
当该能量等于粒子分裂后两能级间的能量差时，即：hν = γh B（3）（4）2πν = γ B低能极上的粒子就要吸收交变电磁场的能量产生跃迁，即所谓的磁共振。
铁磁共振实际上是铁原子的电子自旋顺磁共振，电子能级裂距约为核磁能级裂距的1840倍。
所以能级间跃迁所需的能量要比核磁共振需要的能量大的多，因此我们用微波（约9GHZ）来提供电子跃迁所需的能量。
在实验中微波的频率ν是固定的，其提供的能量hν也是固定的。
为使铁原子中电子能级间的能量差能等于该值，我们改变直流磁场的电压值，使外磁场磁感应强度B变化，因而使电子能级间的能量差γhB随之改变，使其扫过微波能量值hν，使等式hν = γhBr成立，产生铁磁共振。
Br为谐振点处的磁感应强度值。
实验内容:1．熟悉各微波元件，并按照书上图把各元件安装成一完整的实验系统。
2．调节微波发生器，使谐振腔与发生器输出微波信号调谐，利用仪器的波长表测出谐振频率f。
3．用非逐点调谐测出检波电流I随d的变化曲线，然后根据B-d曲线作I-B 曲线，计算g因子。
实验注意事项：实验时应注意：1，保持谐振腔的输入微波功率和发生器输出信号频率不变；2，在记录示波器上的数据点时应该快速；3，实验时应保证样品在谐振腔微波磁场的最大处。
铁磁谐振原理
（1）铁磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用续性、高幅值谐振过电压现象。
其主要特点为：1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而下降；2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等；3、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
(2)中文词条名：铁磁谐振过电压现象和消除办法是什么？英文词条名：答：现象：三相电压不平衡，一或两相电压升高超过线电压。
消除办法：改变系统参数。
（1）断开充电断路器，改变运行方式。
（2）投入母线上的线路，改变运行方式。
（3）投入母线，改变接线方式。
（4）投入母线上的备用变压器或所用变压器。
（5）将TV开口三角侧短接。
（6）投、切电容器或电抗器。
发生铁磁谐振的防范措施中国电力网 2008年1月9日13:47 来源：点击直达中国电力社区110 kV良站10 kV系统为中性点不接地系统，在10 kV系统出现A相单相接地时，发生10 kV母线干式电压互感器烧坏的故障。
事后检查，母线电压互感器本体炸裂、内部绝缘物喷出，非接地相B、C相一次熔丝熔断，母线电压互感器的避雷器未动作，中性点所接消谐电阻正常，中性点绝缘正常，励磁特性在正常范围，二次回路绝缘正常。
现分析单相接地时，电压互感器烧坏及铁磁谐振产生的原因。
电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振，对电力系统安全运行构成危害。
在中性点不接地的非直接接地系统中，铁磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。
这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。
铁磁谐振——精选推荐
主要目的是防止6KV系统的铁磁谐振1、谐振的电磁机理：母线系统发生铁磁谐振分并联谐振和串联谐振。
所谓并联铁磁谐振是指中性点不接地或小接地系统中，母线系统的对地电容3CE与母线电磁电压互感器PT（一次中性点接地）的非线性电感L组成的谐振回路，如图1（a）所示；所谓串联铁磁谐振是指大电流接地系统中，断路器断口均压电容C与母线电磁电压互感器PT的非线性电感L组成的谐振回路（待我厂网控SF6开关更换后，由于所有发电机出口、母联、分段、线路开关断口不存在并联电容，不会出现串联谐振）2、铁磁谐振与接地事故现象的异同点。
6KV母线互感器的一组二次侧绕组接成开口三角的形式，当母线发生单相接地时，6KV系统的零序电压（即中性点位移电压）就按变比关系感应至开口三角绕组的两端，使信号装置发出接地指示。
显然在发生上述铁磁谐振现象时，位移电压UN同样会反映至开口三角绕组的两端，从而发出假的接地信号，造成值班人员的误判断，但系统中实际并未出现接地故障点。
此时三相对地电压的变化与接地故障时的现象也截然不同。
3、磁谐振的后果。
谐振产生时，系统将出现过电压，并将绝缘薄弱处击穿；避雷器放炮；6KV母线电压互感器过电流烧损或一次保险熔断，从而导致低电压保护误动，厂用电源中断，导致停电、停机事故的发生。
4、铁磁谐振产生的原因：1）不接地系统的中性点位移电压，由于6KV母线中性点（23B及20B乙低压侧绕组为角形接线）不接地，将产生中性点位移电压ÚN。
ÚN的大小与铁磁谐振回路三相对地阻抗－PT非线性电感L、系统对地电容CE是否平衡有关，可按节点电压法求得、5、止铁磁谐振过电压的措施：为防止出现铁磁谐振过电压，应从设备、技术及操作上采取综合措施。
这些措施实施的目的，在于避免形成铁磁谐振的条件。
一般从以下几个方面考虑：①选择合理的运行方式及操作方式；②改变XL、XC的比值，躲开谐振区；③选择特性优良的PT；④保证断路器三相同期动作等等。
铁磁谐振
铁磁谐振定义：设备的电容与邻接设备磁饱和电感之间的振荡。
铁磁谐振是电力系统自激振荡的一种形式，是由于变压器、电压互感器等铁磁电感的饱和作用引起的持续性、高幅值谐振过电压现象。
其主要特点为：1、谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳；2、铁磁谐振需要一定的激发条件，使电压、电流幅值从正常工作状态转移到谐振状态。
如电源电压暂时升高、系统受到较强烈的电流冲击等；3、铁磁谐振存在自保持现象。
激发因素消失后，铁磁谐振过电压仍然可以继续长期存在；4、铁磁谐振过电压一般不会非常高，过电压幅值主要取决于铁心电感的饱和程度。
铁磁谐振系统的中性点不接地系统，当系统遭到一定程度的冲击扰动，从而激发起铁磁共振现象。
由于对地电容和互感器的参数不同，可能产生三种频率的共振：基波共振、高次谐波共振和分频谐波共振。
各种共振的表现形式如下：基波共振。
系统二相对地电压升高，一相对地电压降低。
中性点对地电压(可由互感器辅助绕组测得电压)略高于相电压，类似单相接地，或者是二相对地电压降低，一相对地电压升高，中性点有电压，以前者为常见。
分频谐波共振。
三相电压同时升高，中性点有电压，这时电压互感器一次电流可达正常额定电流的30～50倍以致更高。
中性点电压频率大多数低于1/2工频。
高次谐波共振。
三相电压同时升高，中性点有较高电压，频率主要是三次谐波。
在正常运行条件下，励磁电感L1=L2=L3=L0，故各相对地导纳Y1=Y2=Y3=Y0，三相对地负荷是平衡的，电网的中性点处于零电位，即不发生位移现象。
但是，当电网发生冲击扰动时，如开关突然合闸，或线路中发生瞬间弧光接地现象等，都可能使一相或两相对地电压瞬间升高。
如果由于扰动导致A相对地电压瞬间升高，这使得A相互感器的励磁电流突然增大而发生饱和，其等值励磁电感L1相应减小，以致Y1≠Y0，这样，三相对地负荷变成不平衡了，中性点就发生位移电压。
如果有关参数配合得当，对地三相回路中的自振频率接近于电源频率，这就产生了严重的串联谐振现象，中性点的位移电压(零序电压)急剧上升。
电磁式电压互感器铁芯饱和引起的铁磁谐振现象
电磁式电压互感器铁芯饱和引起的铁磁谐振现象运行经验证明，在我国中性点绝缘、中性点经消弧线图接地（但消弧线图有临时脱离运行的可能）以及中性点直接接地（但接地有临时断开的可能）的3～220kV电网中，都曾发生过由于电磁式电压互感器铁芯饱和引起的铁磁谐振过电压。
例如，江苏某220kV变电所因中性点临时不接地曾引起互感器的谐振过电压；东北电网某154kV经消弧线图接地系统，曾因消弧线圈；临时脱离运行引起互感器的谐振过电压；吉林省某电厂35kV中性绝缘系统，曾多次激发起互感器的谐报过电压；山东省某电厂的6kV中性点不接地的厂用系统，也曾发生过电磁式电压互感器引起的铁磁谐振过电压。
其中以在中性点绝缘的配电网中出现的较为频繁，是造成事故最多的一种内部过电压，因为其他接地系统只有当它们变成中性点绝缘系统时才有可能发生这种过电压。
当这种过电压发生时，由于互感器的铁芯饱和，导致其绕组的励磁电流大大增加，严重时可达其额定励磁电流的百倍以上，从而引起互感器的熔断器馆断、喷油、绕组烧毁甚至爆炸；在有些情况下，这种过电压可能很高（最大力相电压的3．0倍左右），引起绝缘闪络或避雷器爆炸。
另外，当这种过电压发生时，还会出现虚幻接地现象，其实电网中共天接地的处所，这给运行值班人员造成错觉。
总之，当发生这种过电压时，将会给电网的安全运行带来很大的威胁，因此引起电力系统的普遍重视。
（一）过电压产生的基本物理概念电磁式电压互感器引起的铁磁谐振过电压，从本质上讲，是由于电磁式电压互感器的非线性电感与系统的对地电容构成的铁磁谐振所引起的。
试验研究表明，当谐振发生时，中性点出现显著的位移。
此时相电压将发生变动，而线电压却保持不变。
因此，可以判定它具有零序分量的性质。
中性点绝缘系统、中性点经消弧线图接地系统（但消弧线圈；临时脱离运行）以及中性点直接接地系统（但接地临时断开）的电网实际接线如图2－14所示。
考虑到系统导线的阻抗较电压互感器的激磁阻抗小得多，可略之。
【免费下载】电力系统谐振原因及处理措施分析
一、概述铁磁谐振是由铁心电感元件，如发电机、变压器、电压互感器、电抗器、消弧线圈等和和系统的电容元件，如输电线路、电容补偿器等形成共谐条件，激发持续的铁磁谐振，使系统产生谐振过电压。
电力系统的铁磁谐振可分二大类：一类是在66kV 及以下中性点绝缘的电网中，由于对地容抗与电磁式电压互感器励磁感抗的不利组合，在系统电压大扰动(如遭雷击、单相接地故障消失过程以及开关操作等)作用下而激发产生的铁磁谐振现象；另一类是发生在220kV(或110kV)变电站空载母线上，当用220kV 、110kV 带断口均压电容的主开关或母联开关对带电磁式电压互感器的空母线充电过程中，或切除(含保护整组传动联跳)带有电磁式电压互感器的空母线时，操作暂态过程使连接在空母线上的电磁式电压互感器组中的一相、两相或三相激发产生的铁磁谐振现象，即串联谐振，简单地讲就是由高压断路器电容与母线电压互感器的电感耦合产生谐振由于谐振波仅局限于变电站空载母线范围内，也称其为变电站空母线谐振。
二、铁磁谐振的现象 1、铁磁谐振的形式及象征 1)基波谐振：一相对地电压降低，另两相对地电压升高超过线电压;或两相电压降低、一相电压升高超过线电压、有接地信号发出 2)分次谐波：三相对地电压同时升高、低频变动 3)高次谐波：三相对地电压同时升高超过线电压 2、串联谐振的现象：线电压升高、表计摆动，电压互感器开口三角形电压超过100V 三、铁磁谐振产生的原因及其分析：、管路敷设技术通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。
