2. 主要施工方法

2.1 总体施工顺序

屋盖系统制作→构件运输→屋架安装→檩条安装→上弦水平支撑安装→垂直支撑安装→下弦水平支撑安装→屋面板安装。

2.2 屋盖系统制作

屋盖系统包括屋架、支撑、檩条等,其制作方法以屋架制作为代表,屋架包

括支撑等部件,故在此只作屋架制作方法叙述,其他构件制作参考进行。由于现场场地狭窄,屋架拟安排在场外制作,每榀屋架分两段制作,安装前在现场进行拼装,拼装方式采用屋脊节点拼装,拼装完成经检查合格后进行吊装及安装工作。

屋架的制作工艺流程见图1

2.2.1 操作平台的制作为了保证钢结构构件的制作质量,在施工现场设有两

个大平台。其中平台Ⅰ

B~○C间的出铁场平台,平台Ⅱ为在○1轴线外侧用C10 混凝土浇

7 /○

是利用○

2~○

25m×15m 地坪作为操作平台,屋架拼装在平台Ⅰ上进行。

2.2.2 放样根据施工图纸要求及采用的规范标准,严格审阅图纸。根据审阅后

的施工图

进行现场的施工放样,放样按1︰1 的比例实物放样进行,制作出样板和样杆,

作为下料加工的依据。样板和样杆应注明工号、图号、件号、数量等,样板、样杆应妥善保管,直至工程结束方可销毁。放样划线时,应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线,必要时制作样板。注意预留制作,安装时的焊接收缩余量(按2mm 考虑);切割、刨边和铣

加工余量;安装预留尺寸要求。划线前,材料的弯曲和变形应予以矫正。

放样和样板的允许偏差见表1。

项目允许偏差表 1

根据样板和配料表进行套裁,尽可能节约材料,同时便于切割。钢材下料采用气割,型材采用切割,以保证切断面的质量。切割前应将钢材切割区表面铁锈、污物等清除干净,切割后应清除熔渣和飞溅物。

钢屋架制作及安装施工方案

钢屋架制作及安装施工方案

钢屋架制作及安装施工方案

一、概述

钢屋架由钢材组成,具有轻巧、结构牢固、耐腐蚀等特点,广泛应用

于建筑物的屋面结构。本方案旨在针对一些具体项目制定钢屋架制作及安

装的施工方案。

二、施工准备

1.施工准备:成立专业施工班组,组织认真的施工会议,明确施工任

务和质量要求。

2.材料采购:根据设计要求和施工图纸,制定材料采购计划,并选择

信誉良好的供应商进行采购。

3.设备及工具准备:准备好所需的施工机械设备和工具,如吊车、脚

手架、电焊机等,确保施工过程中设备可靠。

三、钢屋架制作

1.准备工作:清理场地,搭建好施工脚手架,确保施工安全。

2.制作工艺:根据施工图纸,将钢材切割、焊接、预制成所需形状。

注意保证钢材的处理和加工质量,确保制作的钢屋架符合设计要求。

3.喷漆处理:对制作好的钢屋架进行防腐处理和喷漆工作,确保钢材

的耐腐蚀性能和美观度。

四、钢屋架安装

1.准备工作:清理施工现场,确保安全通畅;安装前检查钢屋架材料,确保其质量合格。

2.安装流程:

a.按照施工图纸和设计要求确定标高和基准线,设置好坡度和倾斜角度。

b.将制作好的钢屋架部件提升到安装位置,利用脚手架等设备进行支

撑和调整。

c.进行焊接和连接,确保钢屋架的稳固和牢固性。

d.完成主体钢屋架的安装后,继续安装次要部位,如脊线、檐口等。

3.安全保障:在安装过程中,严格遵守相关的安全操作规程,确保施

工人员的安全。

4.质量检查:安装完成后,进行钢屋架的质量检查,包括焊缝质量、

连接牢固性以及尺寸规格等。

五、施工管理与验收

1.施工管理:负责管理施工过程,包括施工进度控制、材料消耗控制、施工质量控制等,确保施工按计划进行。

轻钢屋架工程施工流程

轻钢屋架工程施工流程

轻钢屋架工程施工流程

一、规划设计阶段

在规划设计阶段,施工方需要与业主和设计师充分沟通,了解业主需

求和设计要求。在此基础上,施工方要进行场地勘察,确定轻钢屋架的合

适位置和施工条件。同时,施工方要根据设计要求编制施工方案,确定施

工流程、施工队伍和施工工期,并提交相关设计图纸进行审批。

二、原材料采购阶段

在原材料采购阶段,施工方要根据设计图纸和施工方案的要求,购买

所需的轻钢结构材料。具体包括钢材、焊条、螺栓等。施工方要选择可靠

的供应商,确保材料质量符合设计要求,并按照施工进度计划及时采购,

以保证施工进度。

三、施工准备阶段

在施工准备阶段,施工方要组建施工队伍,并进行施工现场的布置。

包括搭建施工临时设施,确保施工安全;布置施工设备和机具,如起重机械、焊接设备等;同时,还要制定施工安全技术措施、施工质量验收标准

和质量控制计划,确保施工的安全、质量和进度。

四、施工过程

1.地基处理:进行基坑开挖,清除地面杂物;然后进行混凝土基础的

浇筑,以增加房屋的稳定性。

2.安装轻钢柱:根据设计要求,将预制好的轻钢柱安装固定在基础上。

3.安装轻钢梁:将预制好的轻钢梁按照设计要求进行安装,并与轻钢

柱进行连接。

4.安装轻钢屋面和墙体:根据设计要求,将预制好的轻钢屋面和墙体

进行安装固定。

5.安装轻钢屋架配件:根据设计要求,将各种轻钢屋架配件,如屋顶

雨水排放系统、风口、排烟口等进行安装固定。

6.防水处理和内外装修:对轻钢屋架进行防水处理,并进行内外装修

工程。

7.通风、电力和设备安装:进行空调、通风设备、电力设备等的安装

和调试。

轻钢结构施工方案

轻钢结构施工方案

轻钢结构施工方案

1. 引言

轻钢结构是一种新型的建筑结构体系,它采用轻钢材料作为主要结构材料,具有重量轻、强度高、施工速度快等优点。本文将介绍轻钢结构施工方案,包括施工准备、材料准备、施工步骤等内容。

2. 施工准备

轻钢结构施工前需要进行一系列的准备工作,确保施工进展顺利。

2.1 基础处理

在施工前,需要对基础进行处理,清除杂物并确保平整度和强度满足要求。如果基础不满足要求,需要进行加固和修补工作。

2.2 施工场地准备

施工场地需要进行平整和清理,并保证有足够的空间储存和组装轻钢构件。场地的平整度和可承载能力要满足建筑规范的要求。

2.3 施工人员和设备

确定施工所需的人员和设备,包括项目经理、工程师、施工人员和所需的施工机械设备等。确保人员熟悉施工流程和安全规范,并配备必要的安全装备。

3. 材料准备

轻钢结构施工所需的主要材料包括轻钢构件、螺栓、连接件等。

3.1 轻钢构件

轻钢构件是轻钢结构的主要组成部分,包括梁、柱、墙体等。在施工前,需要对轻钢构件进行检查和清理,确保质量符合要求,并做好标记和分类。

3.2 螺栓和连接件

螺栓和连接件用于连接轻钢构件,确保整个结构的稳定性和安全性。在施工前,需要对螺栓和连接件进行检查和清理,确保质量符合要求,并做好分类和标记。

3.3 其他辅助材料

除了轻钢构件、螺栓和连接件,还需要其他辅助材料,如隔热材料、防水材料等。根据具体施工要求,提前准备好这些材料。

4. 施工步骤

轻钢结构施工按照以下步骤进行:

4.1 基础安装

首先,需要将轻钢结构的基础构件安装在基础上,包括基础柱、基础梁等。安装时需要确保构件与基础之间的连接牢固可靠。

屋架安装施工方案

屋架安装施工方案

一、工程概况

本工程为某建筑物屋架安装工程,屋架采用轻型屋面梯形钢屋架,屋架跨度为

22.5m,檐高1.6m,脊高2.7m,材料为Q235B钢材,每榀屋架重量约为2.2吨,总计44t/20榀。屋面面积为2176.65m²,双坡屋面,屋面材料为彩钢夹芯板,面板

厚0.6mm,板厚75mm,有檩体系,檩距为1.5m。屋架柱顶高程141.7m,钢屋架GWJ24-5A’-5B’仿图集05G515的GWJ24-5A、-5B,具体尺寸见《主厂房钢屋架平

面布置图》。

二、施工准备

1. 技术准备:组织施工技术人员学习施工图纸,熟悉屋架结构及安装要求,制定

详细的施工方案。

2. 材料准备:按照设计要求及工程量清单,准备所需的屋架、支撑、檩条、拉条

等材料,确保材料质量符合国家标准。

3. 机械设备准备:根据工程量及施工要求,选择合适的吊装机械、焊接设备、切

割设备等。

4. 人员准备:组织施工队伍,进行技术交底和安全培训,确保施工人员具备相应

的技能和安全意识。

三、施工工艺

1. 施工顺序:屋架吊装→支撑安装→檩条安装→拉条安装→屋面板安装。

2. 屋架吊装:

(1)吊装前,对柱顶轴线和标高进行复检,对所有制作的屋架、支撑等进行复测,并做好记录编号。

(2)吊装前,对索具、夹具等进行检查,并进行试吊。

(3)现场施工道路应填平压实,独立柱基础回填土应回填夯实。

(4)将屋架底脚铁板与预埋螺栓固定。

3. 支撑安装:

(1)安装支撑时,应确保支撑与屋架连接牢固,无松动现象。

(2)支撑安装顺序:先安装屋架两侧支撑,再安装中间支撑。

4. 檩条安装:

钢屋架施工方案

钢屋架施工方案

钢屋架施工方案

1. 概述

钢屋架结构是一种常见的轻型钢结构,其采用钢材制作而成,可以广泛应用于工业厂房、仓库、商业建筑以及民用建筑等领域。本文档将介绍钢屋架施工方案,包括施工前准备工作、具体施工步骤以及质量控制等内容。

2. 施工前准备工作

施工前准备工作是确保钢屋架施工顺利进行的重要环节。下面是施工前的准备工作步骤:

2.1 施工图纸的准备

在开始施工之前,需要准备完整的钢屋架施工图纸。施工图纸应包括结构图、构件图、节点图等详细图纸,以便施工人员按图施工。

2.2 材料准备

在施工前,需要对所需的钢材和连接件进行采购,并进行材料验收。材料采购应符合设计要求,并确保材料的质量、规格等符合施工图纸的要求。

2.3 设备和施工人员准备

在施工现场需要准备必要的施工设备,如吊车、吊装工具等。同时,需要安排足够的施工人员,确保施工进度和质量。

2.4 安全防护准备

钢屋架施工过程中存在一定的安全风险,因此需要进行安全防护准备。这包括制定安全施工方案、配备必要的安全防护设施,如安全帽、防护眼镜等,并进行必要的安全培训和技术指导。

3. 施工步骤

钢屋架施工一般可以分为几个基本的步骤,具体步骤如下:

3.1 基础预处理

在开始钢屋架的施工之前,需要对基础进行处理。这包括清理基础表面、检查基础的平整度和强度,确保基础符合要求。

3.2 安装立柱和梁

根据施工图纸的要求,按照顺序安装钢柱和钢梁。安装立柱时应进行垂直度检查,确保立柱的安装位置准确。安装梁时需要注意梁的水平度和连接牢固性。

3.3 安装屋面板和墙体

在安装立柱和梁之后,需要安装屋面板和墙体。屋面板可以采用轻型夹芯板或其它合适的材料。安装时需注意板材的连接方式和密封性。

钢屋架制作安装施工方案

钢屋架制作安装施工方案

钢屋架制作安装施工方案

钢屋架是建筑中常用的结构形式,其制作和安装施工方案的设计对于建筑的稳定性和安全性具有重要意义。下面将详细介绍钢屋架的制作和安装施工方案。

一、钢屋架制作方案

1.设计方案:

在进行钢屋架的制作之前,需要进行详细的设计方案确认。设计方案应包括结构尺寸、型号、钢材规格、焊接方式、连接方式等内容。

2.材料采购:

根据设计方案确定所需的钢材规格和数量,并进行采购。采购的钢材应符合相关标准要求,材质应均匀,无裂纹、变形等缺陷。

3.钢材加工:

将采购的钢材进行切割、弯曲、焊接等加工处理,按照设计方案的要求制作成所需的零部件。加工时需要注意尺寸准确度和加工精度,确保零部件的质量。

4.焊接加工:

钢屋架的制作主要通过焊接连接完成。焊接时应保证焊缝的质量,焊缝应均匀、牢固,无明显的焊接缺陷。焊接工艺应符合相关标准要求。5.表面处理:

焊接完成后,对钢屋架进行表面处理,包括喷漆、防腐等处理工艺。表面处理可以增加钢材的耐腐蚀性和美观度,延长使用寿命。

1.地基处理:

在进行钢屋架安装之前,需要对地基进行处理。地基处理包括清理、平整、打基础等工作,确保地基的牢固性和稳定性。

2.安装顺序:

按照设计方案确定的安装顺序进行施工。通常情况下,先安装主柱和副柱,然后安装横梁和纵梁,最后安装屋面和墙体等。

3.连接方式:

在进行钢屋架的安装过程中,需要注意连接方式的选择。常用的连接方式包括螺栓连接、焊接连接等。根据实际情况选择合适的连接方式。4.设备安装:

在钢屋架安装完成后,需要进行设备的安装和调试。设备安装过程中应遵循相关规范和安全要求,确保设备的性能和稳定运行。

钢屋架工程施工方案

钢屋架工程施工方案

钢屋架工程施工方案主要包括以下几个方面:工程概况、施工准备、施工方法、质量控制、安全措施和环境保护。以下是一篇不少于500字的钢屋架工程施工方案:

一、工程概况

本工程为钢屋架工程,主要用于某工厂厂房的建设。钢屋架工程包括钢屋架的制作和安装。钢屋架采用梯形结构,跨度为24米,数量为19榀,每榀重量约5吨。材料为Q235B钢材,按照《钢结构工程施工质量验收规范》GB50205-2001和《建筑钢结构焊接技术规程》进行施工。

二、施工准备

1. 人员组织:组建专业的施工队伍,包括施工管理人员、技术人员、焊工、装配工等。并对施工人员进行安全教育和技术培训,提高施工质量和安全意识。

2. 施工材料:按照设计要求采购Q235B钢材,并对材料进行检验,确保材料质量符合规范要求。

3. 施工设备:准备必要的施工设备,如焊接设备、切割设备、吊装设备、测量仪器等。并对设备进行检验和维护,确保设备正常运行。

4. 施工图纸:熟悉和审查施工图纸,了解设计要求和技术规范,确保施工顺利进行。

三、施工方法

1. 钢屋架制作:根据施工图纸,制作钢屋架模具,并进行放样。按照设计尺寸和要求,进行切割、焊接、组装等工序,确保钢屋架的制作质量。

2. 钢屋架安装:根据施工图纸和实际情况,制定合理的安装方案。采用吊装设备将钢屋架吊装到指定位置,并进行焊接、固定等工序,确保钢屋架的安装稳定性和安全性。

3. 质量控制:在施工过程中,严格按照《钢结构工程施工质量验收规范》

GB50205-2001和《建筑钢结构焊接技术规程》进行质量控制。对每个工序进行验收,确保施工质量符合设计要求。

钢屋架工程的施工方案

钢屋架工程的施工方案

钢屋架工程的施工方案

一、施工前准备

1.1施工前,要对施工现场进行详细的勘察,确定施工范围、地形、土质等情况,制定详

细的施工方案。

1.2确定施工现场的安全防护措施,设置警示标识和围栏,保证施工现场的安全。

1.3确定施工现场临时用电和临时供水供电等设施的设置,保证施工期间的用电和用水需求。

1.4确定施工现场的临时指挥部和生活用房的设置,安排施工人员的生活和工作设施。

1.5组织施工队伍,进行施工人员的培训和安全教育,保证施工人员的安全意识。

1.6制定施工计划和生产任务,明确工期和施工进度,合理安排施工作业。

二、钢结构材料的加工和加工

2.1 根据施工图纸,确定钢屋架的尺寸和规格,制定加工方案。

2.2 购货订单、验收、材料分样检验等基本措施。

2.3 将钢材采用安全、高效的切割、下料、折弯、焊接等加工工艺进行加工。

2.4 进行钢材的防锈处理和涂装,保证钢材的质量和外观。

2.5 安排专业人员进行质量检验,确保加工的钢材符合设计要求。

三、基础施工

3.1 根据结构设计,进行地基的开挖、基础模板制作、钢筋绑扎和混凝土浇筑等基础工程。

3.2 按照施工图纸和技术要求进行基础的设置和校平,确保基础的平整和稳定。

3.3 根据设计要求进行基础的验收和检测,合格后进行下一步工程的施工。

四、钢结构安装

4.1 建筑物立面部分应考虑结构系统受力传递的完整性。应增加混凝土或梁柱体系的钢筋。

4.2 进行钢结构的主梁和次梁的安装,确保安装的准确性和牢固性。

4.3 安装完成后进行结构的整体验收和调整,保证结构的稳定性和完整性。

轻质钢结构工程施工方案

轻质钢结构工程施工方案

轻质钢结构工程施工方案

一、工程概况

本工程为一栋轻质钢结构工厂厂房,位于工业园区内,总建筑面积约为2000平方米,是

一栋两层的建筑,用于生产加工车间和办公区域。建筑结构主要由轻钢龙骨和轻钢夹层板

构成,墙面为EPS彩钢夹心板,屋面为玻璃钢瓦。主要承重结构由轻型钢材构成,具有良好的抗震和承载能力。

二、施工方案

1. 施工准备

在施工前,需要准备好施工图纸、工程设备、施工材料和人员配备等。同时制定好安全生

产计划、质量控制计划和进度计划。

2. 地基处理

对于轻质钢结构建筑来说,地基处理非常重要。首先需要对场地进行勘测和检测,确保地

基承载力和平整度满足要求。然后进行地基处理,包括土方开挖、填土夯实、地基梁浇筑

等工序。

3. 钢结构制造和安装

钢结构的制造和安装是整个工程的核心环节。首先需要按照设计图纸进行制造,包括切割、焊接、防锈处理等。然后进行现场的安装,包括吊装、定位、连接等工序。

4. 外墙和屋面施工

外墙和屋面的施工是建筑工程中的重点环节,需要注意施工质量和防水防潮。首先进行外

墙彩钢板的安装,包括固定、密封等工序。然后进行屋面的施工,包括绝热材料的铺设、

玻璃钢瓦的安装等工序。

5. 室内装修

室内装修包括地面铺装、墙面装饰、天花板安装、门窗安装等工序。需要注意施工质量和

美观度。

6. 支撑和固定

在整个施工过程中,需要注意对于轻质钢结构的支撑和固定。特别是在钢结构安装过程中,需要采取临时支撑和固定措施,确保施工的安全稳定。

7. 设备安装

设备安装包括生产设备和办公设备的安装。需要按照设备说明书和相关标准进行操作,保证设备的安全运行。

钢屋架安装施工吊装方案

钢屋架安装施工吊装方案

钢屋架安装施工吊装方案

一、前期准备

1.钢屋架安装前,施工队需核实设计图纸,确认所需吊点数量、位置和载荷要求,并制定详细的吊装方案。

2.钢屋架安装前,需对现场进行安全检查,清理杂物和障碍物,确保施工现场安全。

3.施工队需准备好各类设备和安全防护用具,如吊车、起重机械、安全帽、安全绳等。

二、吊装准备

1.根据设计要求,确定吊点数量和位置,并在吊点位置上做好标记。

2.根据吊装的重量和结构,选择合适的起重机械或吊车,并确保其安全和可靠。

3.吊装过程中,严禁有人在吊装物体下方活动,以防发生意外事故。

4.吊装前,对起重机械进行全面检查,确认其安全状态和工作性能可靠。

三、吊装操作步骤

1.将起重机械或吊车调至合适位置,进行稳定固定,并设置好标志和安全警告线。

2.临时固定吊装物体的索具,如吊钩、吊带、吊网等,确保其牢固可靠。

3.若吊装物体较大或重量较大,可采用多点吊装技术,设置多个吊点,保证吊装平衡稳定。

4.按照吊装方案的要求,进行相应的吊装操作,通过提升、调整和调

节吊装物体的姿态和位置。

5.吊装过程中需保持通讯畅通,与吊装指挥人员进行密切配合,确保

吊装的安全和顺利进行。

四、吊装结束后的工作

1.在吊装结束后,及时清理现场,清除吊装设备和杂物,确保施工现

场的整洁和安全。

2.对吊装物体和吊装设备进行检查,确认吊装物体已经安全稳定地放

置于指定位置。

3.检查吊装点标记,以便后续工作进行对应的钢屋架安装工作。

4.如有需要,对已吊装的钢屋架进行修整和调整,确保其符合设计要

求和施工规范。

五、安全注意事项

1.吊装人员需要配戴安全帽,并使用安全绳,确保自己的人身安全。

钢屋架施工方案

钢屋架施工方案

1.编制说明

本方案为屋架制作、焊接、涂装、吊装施工专项方案,本方案对钢屋架、屋面板的吊装提出的要求具体施工步骤,施工中须遵守执行。

本施工方案编制的目的是:用以指导工程施工与管理,确保优质、高效、安全、文明地完成该工程的建设任务。

2.编制依据

2.1《建筑工程施工质量验收统一标准》(GB50300-2001);

2.2《钢结构工程施工质量验收规范》(GB50205-2001;)

2.3《轻型屋面梯形钢屋架(圆钢管、方钢管)》(06SG515-1);

2.4《建筑钢结构焊接技术规程》(JGJ81-2002);

2.5 《冷弯薄壁型钢结构技术规范》(GB50018-2002);

2.6 《碳钢焊条》(GB/T5117-95);

2.7 《建筑施工手册》(第四版,建工出版社);

2.8业主提供的施工蓝图。

3. 工程概况

本工程主框架为框架、排架结构,屋盖为轻钢结构。围护结构为复合岩棉外包双层彩钢板结构。该工程位于内蒙古霍林郭勒市锦江工业园区,东西边界轴线长1364m,南北边界轴线长30m,建筑面积40920m2。屋面为方管钢屋架、总共220榀屋架,建筑物耐火等级二级,抗震设防烈度为7度,建筑物耐久年限为50年。

梯形钢屋架设计参数:

钢屋架:跨度30m,双坡屋面。檐高16.m,脊高(峰)2.85m,材料为Q235-B型圆钢焊接制造,2.1吨/榀,总重共计42t/20榀。

屋面板:0.9吨/块,单块尺寸为1500x6000。

天沟板:0.4吨/块,单块尺寸为600x6000。

4. 施工准备

4.1组织有关工程管理和技术人员熟悉设计图纸。

轻钢屋架施工方案

轻钢屋架施工方案

轻钢屋架施工方案

轻钢屋架施工方案

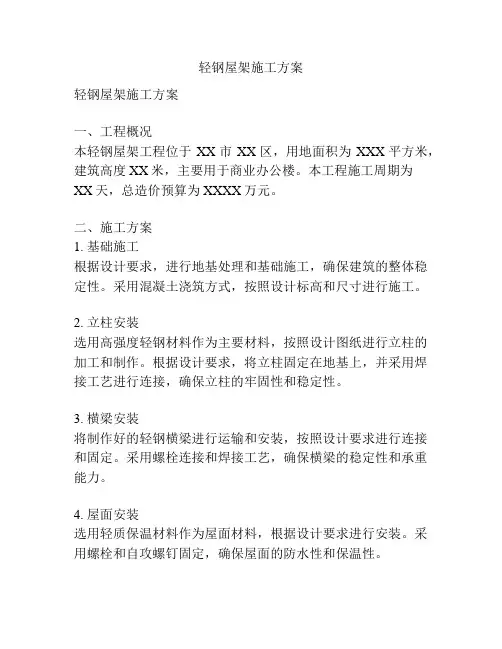

一、工程概况

本轻钢屋架工程位于XX市XX区,用地面积为XXX平方米,建筑高度XX米,主要用于商业办公楼。本工程施工周期为

XX天,总造价预算为XXXX万元。

二、施工方案

1. 基础施工

根据设计要求,进行地基处理和基础施工,确保建筑的整体稳定性。采用混凝土浇筑方式,按照设计标高和尺寸进行施工。

2. 立柱安装

选用高强度轻钢材料作为主要材料,按照设计图纸进行立柱的加工和制作。根据设计要求,将立柱固定在地基上,并采用焊接工艺进行连接,确保立柱的牢固性和稳定性。

3. 横梁安装

将制作好的轻钢横梁进行运输和安装,按照设计要求进行连接和固定。采用螺栓连接和焊接工艺,确保横梁的稳定性和承重能力。

4. 屋面安装

选用轻质保温材料作为屋面材料,根据设计要求进行安装。采用螺栓和自攻螺钉固定,确保屋面的防水性和保温性。

5. 端部处理

对屋架的端部进行处理,采用特殊工艺和材料进行加固和防水。确保屋架的整体性能和使用寿命。

6. 框架连接

根据设计要求,对轻钢屋架的各个部位进行连接和固定。采用螺栓和焊接工艺,确保框架的稳定性和强度。

7. 楼梯及扶手安装

根据设计要求,对楼梯及扶手进行制作和安装。采用焊接和螺栓连接,确保楼梯和扶手的稳固性和安全性。

8. 室内装修

根据设计要求,进行室内装修工程。包括墙面、地面、门窗等装饰材料的安装。

三、安全措施

1. 遵守相关安全规章制度,建立完善的安全管理体系。

2. 提供足够的安全防护设施,如安全网、防护栏杆等。

3. 组织施工人员参加安全培训,提高施工人员的安全意识和技能。

轻钢结构屋面施工方案

轻钢结构屋面施工方案

轻钢结构屋面施工方案

1. 概述

轻钢结构屋面是一种新兴的建筑结构系统,由轻钢承重墙体和屋面构件组成。它具有重量轻、施工方便、耐久性强等优点,因此在现代建筑中得到广泛应用。本文档将介绍轻钢结构屋面的施工方案,包括材料准备、施工工序、安全注意事项等。

2. 材料准备

在进行轻钢结构屋面施工前,需要准备以下材料:

•L型钢:用于搭建屋面支撑结构;

•轻钢屋面瓦:作为屋面覆盖材料,具有防水、隔热、防火等特性;

•螺丝和螺栓:用于连接各个构件;

•防水材料:用于防水处理;

•绝热材料:用于保温处理。

3. 施工工序

3.1. 屋面支撑结构搭建

1.根据设计图纸,确定支撑梁、柱等位置,并使用L型钢搭建支撑结构;

2.采用焊接或者螺栓连接的方式进行搭建,确保结构牢固;

3.检查支撑结构的水平度和垂直度,进行调整。

3.2. 屋面安装

1.在支撑结构上铺设防水材料,确保屋面的防水效果;

2.将轻钢屋面瓦按照设计要求进行拼装,并使用螺丝或螺栓进行固定;

3.确保瓦片之间的接口紧密且不漏水;

4.在屋面施工过程中,可以根据需要进行绝热材料的安装。

3.3. 安全措施

1.在施工过程中,工人需要佩戴安全帽、防滑鞋等个人防护装备;

2.严禁在施工现场吸烟,避免火灾事故发生;

3.使用安全带等安全设备,确保工人的安全;

4.对施工现场进行规范管理,保持通道畅通,防止意外伤害发生。

4. 施工注意事项

1.在进行轻钢结构屋面施工前,需要进行详细的设计和方案评审,确保施工质量;

2.施工过程中需要严格按照设计图纸和施工方案进行施工,不得随意更改;

3.在选择材料时,要考虑其质量和合适性,选择符合标准的材料;

钢屋架施工方案

钢屋架施工方案

钢屋架施工方案:

一、钢屋架工程概况:

本工程报告厅、食堂及风雨操场屋顶均采用轻型钢屋架,主体均为全现浇混凝土排架结构,报告厅主体一层高11.7m,食堂及风雨操场主体两层高15m。钢屋架形式均为角钢梯型钢屋架,报告厅钢屋架跨度为22.8米,高1.98~2.2米,下皮标高9.22米,单榀重4.883吨,总共4榀屋架,屋面面积810m2,食堂及风雨操场钢屋架跨度为31.2米,高1.74~2.5米,下皮标高12.76米,单榀重4.467吨,总共5榀屋架,屋面面积1572m2。钢屋架、钢系杆、水平撑、垂直撑主要构件为角钢,材质为Q235B,钢屋架报告厅主要采用L200×125×18、L160×100×14角钢,食堂及风雨操场主要采用L160×100×12、L140×90×12角钢,钢系杆主要采用L90×7角钢,水平撑主要采用L100×6角钢,垂直撑主要采用L80×7角钢。

二、施工方法、步骤及要求:

㈠施工总体部署:

1、屋架在钢结构加工厂制作成形,由于屋架总长分别为22.8m及31.2m,考虑到现场的道路情况,单榀屋架分两片制作,在施工现场搭设临时组装平台进行钢屋架组装。

2、钢屋架的构件加工、喷砂、除锈、涂刷防锈漆均在钢结构加工厂完成,现场组装只进行屋架及构件的螺栓组装。考虑到屋架安装的精度要求,单元组间的联系杆的节点板在吊装完毕后现场焊接。

3、根据吊装方案,在现场将相临两榀桁架间的所有垂直支撑、水平支撑预先分别组装成独立单元后依次吊装,各屋架间的联系杆件现场安装。

4、屋架的上、下弦的角钢接头形式采用型钢的标准接头。

钢屋架制作施工方案

钢屋架制作施工方案

钢屋架制作

1 范围

本工艺标准适用于一般型钢钢屋架制作工程。

2 施工准备

2.1 材料及主要机具:

2.1.1 钢材:按设计图纸使用Q235钢或16锰钢,钢材应有质量证明书,并应符合设计要求及现行国家标准的规定。

2.1.2 连接材料:焊条、螺栓等连接材料均应有质量证明书并符合设计要求。药皮脱落或焊芯生锈的焊条,锈蚀、碰伤或混批的高强螺栓不得使用。

2.1.3 涂料:防腐油漆应符合设计要求和有关标准的规定,并应有产品质量证明书及使用说明。

2.1.4 主要机具:剪切机、型钢矫正机、钢板轧平机、钻床、电钻、扩孔钻;电焊、气焊、电弧气刨设备;钢板平台;喷砂、喷漆设备等。

工具:钢尺、角尺、卡尺、划针、划线规、大锤、凿子、样冲、撬杠、扳手、调直器、夹紧器、钻子、千斤顶等。

2.2 作业条件:

2.2.1 制作前根据设计单位提供的设计文件绘制钢结构施工详图,图纸修改时应与设计单位办理洽商手续。

2.2.2 按照设计文件和施工详图的要求编制制造工艺文件(工

艺规程)。

2.2.3 制作、安装、检查、验收所用钢尺,其精度应一致,并经法定计量检测部门检定取得证明。

3 操作工艺

3.1 工艺流程:

3.2 加工准备及下料:

3.2.1 放样:按照施工图放样,放样和号料时要预留焊接收缩量和加工余量,经检验人员复验后办理预检手续。

3.2.2 根据放样作样板(样杆)。

3.2.3 钢材矫正:钢材下料前必须先进行矫正,矫正后的偏差值不应超过规范规定的允许偏差值,以保证下料的质量。

3.2.4 屋架上、不弦下料时不号孔,其余零件都应号孔;热加工的型钢先热加工,待冷却后再号孔。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录

一.工程概况

二、施工计划

三、施工方案

1、材料进场验收及保管

2、下料制作及屋架组装

3、钢结构焊接

4、钢屋架、支撑、檩条安装

5、屋面板安装

6、防腐涂料涂装

7、防火涂料涂装

四、工程质量保证措施

五、施工进度保证措施

六、安全施工保证措施

七、主要施工机械计划

八、施工劳动力计划

附图:钢屋架制安施工进度计划

一、工程概况

3#主厂房屋顶设计为轻钢结构屋架,屋架上铺设100mm厚夹心彩钢屋面板(彩钢板为0.6mm 厚),雨水天沟为彩板雨沟,雨水管为D100mmUPVC管直接引至地面。钢屋架安装标高为19.3米,钢屋架跨度为18米,屋架总长为36米。另屋面设有8台出屋面轴流风机。

二、施工计划

根据施工现场具体情况,计划在施工现场外设置结构预制加工场,所有钢结构件均采用现场加工,以缩短加工安装周期,尽快完成厂房的封顶。施工进度计划详见附表:钢屋架制作安装进度计划

三、施工方案

1、材料进场验收及保管

①钢材必须附有钢材质量证明书。钢结构选用的钢板、型钢、连接件、紧固件等,其钢材的抗压强度、延伸率、屈服强度和化学成分均应符合国标GB1591-88和GB/T700-88标准,每批货物均有完整的出厂证明及检验报告。进料后应逐一核对材质规格尺寸及有关证件,并将质保书提交业主及监理认可。

②钢材应放置在规定的场所。不允许将不同种类、不同规格的材料或构件混放,为避免产生较大的变形,应整齐地放在台架上保管。

2、下料制作及屋架组装

(1)放样和号料

①根据施工详图以1:1的比例在样板台上弹出实样,求取实长,根据实长制成样板(样杆)。放样应采用经过计量检定的钢尺,并将标定的偏差值计入量测尺寸。尺寸划法应先量全长后分尺寸,不得分段丈量相加,避免偏差积累。其允许偏差应符合下表的规定。

样板、样杆制作尺寸的允许偏差

放样时如发现与图纸所示尺寸或孔位不符,及时与业主、监理和设计院联系,取得正确数据后方可下料。

下料时要首先确认材质标记,然后根据零件加工清单和排版图进行号料,同时还要核对各零件的规格尺寸和数量。号料是以样板为依据,在材料上划出实样并打上各种加工记号。号料应使用经过检查合格的样板(样杆),避免直接用钢尺所造成的过大或看错尺寸而引起的不必要的损失。号料的允许偏差应符合下表的规定。号料的允许偏差如下表(mm)。

合下表的规定

①螺栓孔都采用台钻钻孔,按照图纸尺寸测量放线后用样冲轻轻打上定位孔,然后根据定位点钻孔,防止钻头位置偏移钻偏。

②制成的螺栓孔为圆柱状,并垂直于该位置的钢料表面,倾斜度小于

0.5mm,孔缘均匀而无破裂或凹凸的痕迹。

③孔径大小的允许偏差为0-0.5mm,每群螺栓孔中±0.5mm的误差,应在10%以内。

④制孔后的孔径允许偏差如下:

①屋架构部件下料完成后即可进行屋架的地面组装,组装前认真检查组装用零件的编号、材质、尺寸和数量,将连接接触面和沿焊缝边缘30-50mm范围内的铁锈、毛刺、污垢等清除干净。

②按照1:1比例在组装平台放线,用墨线、记号笔作以标记(标记线条、

连接板和构件号),按图示构件编号将相应构件摆放在设计位置,连接连接螺栓。

③仔细核对各尺寸是否有抵触,确认无误后,拆卸存放备用。

④为减少场内材料倒运费用,在土建施工完工后,钢屋架材料倒运到3#主厂房附近,就近组装成型,先用螺栓连接固定,检查尺寸合格后紧固连接螺栓,螺栓紧固完成后开始进行电焊焊接固定。焊接时为防止焊接变形,要求采用对角循环焊法。尽可能减少变形,为了保证所有钢屋架彼此间尺寸偏差,要求每榀钢屋架完成组装后复查尺寸,核对尺寸标准为第一榀屋架尺寸。

3、钢结构焊接

(1)根据本工程具体情况,本工程焊接采用手工电弧焊施工。要求焊工必须持证上岗。

(2)钢结构焊接母材材质单一,均为Q235A,故焊接材料均为J422电焊条,要求焊条在使用前应放置烘干箱内进行烘干,施工中采用焊条保温桶保温,施工完成后退库。

焊接材料的烘焙要求如下表:

(3

陷,并与母材圆滑过渡。

4、钢屋架、支撑、檩条安装

(1)钢屋架安装预埋板埋设

①砼柱顶部屋架安装埋板的加工由土建施工队负责,埋设施工时安装单位必须安排人手配合施工,以保证埋设质量。

②基础施工单位在施工过程中,要采取相应的防破坏措施,确保埋件不移

位,不倾斜下陷,预埋钢板下方要保证振捣密实。

③基础养护满足要求后进行基础验收,用墨斗放好基础平面的纵、横向基准线,测定定位尺寸是否准确。

④基础预埋板允许偏差(mm)∶

(2)主要施工顺序

①施工原则:一般从厂房一端开始,向另一端推进,由下而上进行,每一独立单元构件安装之后,要具有空间刚度和可靠的稳定性。为了防止安装累计偏差,一般选择有柱间支撑的标准柱或标准间节先进行施工。

②施工顺序:钢屋架吊装→支撑和檩条安装→拉条安装→防火涂料施工→屋面板安装。

(3)钢屋架(单榀重0.92吨)采用单台25吨吊车完成,根据现场具体情况,屋架吊装从东墙向西墙依次进行,吊装时屋架两端用风绳控制防止失控后屋架乱转难以就位,就位后立即将屋架两底角与砼柱预埋板找正并焊接固定牢固,为防倒塌要求吊装的第一榀钢屋架用临时风缆绳在东西两侧固定,待第二榀吊装就位后两榀屋架用支撑和檩条连接固定,使之形成稳固的空间框架,然后依次按续进行直至全部完成。

(4)檩条安装

①檩条规格为C220×75×20×2.5,采用冷弯成型的C型薄壁型钢,并要翼缘设置加强件,工厂加工时预先冲孔,以便于现场与主钢架、外屋面板的支夹用螺栓连接。屋面檩条安装一要注意檩条方向,屋檐第一排檩条与第二排

相关文档
最新文档
