钣金结构件检验标准
钣金件检验标准

钣金件检验标准钣金件是一种常见的金属制造零件,广泛应用于汽车、电子、机械设备等领域。
钣金件的质量直接关系到产品的安全性和稳定性,因此制定和执行严格的检验标准对于确保产品质量至关重要。
一、外观检验。
1. 表面无划痕、凹凸、氧化等缺陷。
2. 涂装表面无起泡、脱落、色差等现象。
3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。
二、尺寸检验。
1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。
2. 检验孔位、孔径、孔距等尺寸是否符合要求。
3. 对折弯角度、弯曲半径等进行精确测量。
三、材质检验。
1. 使用化学分析仪对钣金件的材质进行检测,确保材质符合要求。
2. 对材质进行硬度测试,以验证其强度和耐磨性。
四、装配检验。
1. 对钣金件进行与其他零部件的装配,检验装配接口的配合度和稳定性。
2. 检验装配后的整体尺寸和外观是否符合要求。
五、功能性能检验。
1. 对于需要进行密封、防水、防尘等功能的钣金件,进行相应的功能检验。
2. 对于需要承受压力、扭矩等力学性能的钣金件,进行相应的力学性能测试。
六、环境适应性检验。
1. 对钣金件进行高温、低温、湿热等环境适应性测试,以验证其在不同环境下的稳定性和耐久性。
2. 对于需要抗腐蚀的钣金件,进行盐雾腐蚀测试。
七、特殊要求检验。
1. 根据钣金件的具体用途和特殊要求,进行相应的特殊检验。
2. 对于客户提出的特殊要求,进行定制化的检验方案。
综上所述,钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面,通过严格执行检验标准,可以有效确保钣金件的质量稳定和可靠性,满足客户的需求和期望。
在生产过程中,厂家应严格按照相应的标准进行检验,并建立完善的检验记录和档案,以便追溯和改进。
同时,不断优化和提升检验标准,也是企业持续改进和提高产品质量的重要举措。
钣金件检验标准

钣金件检验标准
1.0目的:为使钣金结构件符合本厂之产品要求,特制定检验和判定标准。
2.0范围:适合于本公司所有钣金结构的检验。
3.0抽样环境:在正常光源下,距30cm远,以45°视角观看产品。
4.0检验标准:GB/ 正常检验一次抽样方案,一般检验水平Ⅱ级,特殊检验水平S-3。
5.0引用标准:本标准的尺寸未注单位皆为mm,未注公差按国家标准IT13级执行
GB/ 极限与配合标准公差和基本偏差数值表
GB/ -1998 极限与配合标准公差等级和孔、轴的极限偏差表
GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差
未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
备注:1. 拿取时需戴手套;
2.轻拿轻放,防止摔落、碰撞。
钣金结构件检验通用标准

钣金结构件检验通用标准1.目的规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件(设备防护、电控柜等)的检验,图纸和技术文件并同使用。
当有冲突时,以技术规范为准。
3.引用标准本标准的尺寸未注单位皆为mm,未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.原材料检验标准(我司有权对厂家生产用原材料进厂抽检)4.1金属材料4.1.1钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2 材料外观:平整无锈迹斑痕,无开裂与变形。
4.1.3尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
4.2通用五金件、紧固件4.2.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.2.2尺寸:按图纸与国标要求,重要尺寸零缺陷。
4.2.3性能:试装配与使用性能符合产品要求。
5.钣金结构件加工工序质量检验标准5.1下料检验标准5.1.1钣金件表面平整,加工处无毛刺、凸起、裂纹等。
表一、平面度公差要求表面尺寸(mm) 变形尺寸(mm)3以下±0.2以下大于3小于30 ±0.3以下大于30小于315 ±0.5以下大于315小于1000 ±1.0以下大于1000小于2000 ±1.5以下大于2000小于3150 ±2.0以下5.2.1除特别注明外,折弯内圆角为R1。
5.2.2压印:看得到有折痕,但用手触摸感觉不到(可与限度样板相比较)。
5.2.3折弯检验尺寸的选取原则(如图)5.2.3.1 L型表二一次折弯的折弯高度尺寸未注公差值(单位:mm)基本尺寸分段≤30 >30~120 >120~500>500~1000>1000未注公差值±0.2 ±0.3 ±0.5 ±0.8 ±1.0a).压死边的折弯尺寸的未注公差值如图,尺寸H3的未注公差值为(+0.5~0),尺寸H4未注公差值±1。
钣金件检验标准

j)机械损伤:外力所致的划伤、刮花、磨损、碰伤。评价方法:正常视力在自然光或日光灯下距产品1M处观测。
涂层附着力
1、对涂层表面进行百格试验,试验方法如下:
用锋利的刀片在涂层表面纵横方向各划间距为2㎜的平行直线11条,构成100个边长为2㎜的方格(注:①划格时刀片应与被划平面垂直②划格时须用直尺③划痕应穿透涂层),用普通封箱胶纸贴于划格区域,压实并挤出空气,停滞10秒钟,手持胶纸端部,与被试工件表面呈45°方向,将胶纸迅速拉起,检查整个方格涂层应无脱落。
5.0引用标准:本标准的尺寸未注单位皆为mm,未注公差按国家标准IT13级执行
GB/T1800.3-1998极限与配合标准公差和基本偏差数值表
GB/T1800.4-1998极限与配合标准公差等级和孔、轴的极限偏差表
GB/1804-2000一般公差未注公差的线性和角度尺寸的公差
未注形位公差按GB/T1184–1996形状和位置公差未注公差值执行。
钣金件检验标准
文件编号
BC-QM-007
生效日期
批准
审核
拟制
版本/修订号
A.0
制订部门
品质部
1.0目的:为使钣金结构件符合本厂之产品要求,特制定检验和判定标准。
2.0范围:适合于本公司所有钣金结构的检验。
3.0抽样环境:在正常光源下,距30cm远,以45°视角观看产品。
4.0检验标准:GB/T2828.1-2012正常检验一次抽样方案,一般检验水平Ⅱ级,特殊检验水平S-3。
刀片、3M胶、直尺、目视
√
涂层抗酒精溶剂性实验
1、用白色棉布醮酒精在涂层表面反复擦拭(不用大力按压)10次,棉布上应无可见的涂层脱落现象;待酒精完全挥发后,被擦拭部位与未擦拭部位应无颜色和光泽差异。
钣金件加工检验通用标准

1.目的规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验,与图纸和技术文件同步使用。
当有冲突时,以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm,未注公差按以下国标IT 13级执行GB/ - 1998 极限与配合标准公差和基本偏差数值表GB/ - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准金属材料材质料厚及质量应符合国标,采用的钣材材质需出示性能测试报告及厂商证明。
材料外观:平整无锈迹,无开裂与变形。
尺寸:按图纸或技术要求执行,没注明标准要求的按现行国标执行。
通用五金件、紧固件外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
尺寸:按图纸与国标要求,重要尺寸零缺陷。
性能:试装配与使用性能符合产品要求。
管件方通、圆通材质料厚及质量应符合国标,材质需出示性能测试报告及厂商证明。
外观:表面无绣迹、无变形、撞伤、刮痕,整批来料拉丝、色泽一致性良好。
尺寸:按图纸或技术要求执行,没注明标准要求的按现行国标执行。
5.工序质量检验标准冲裁(数冲)检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕:必须符合安全(不划伤手)和零件尺寸公差,一般不大于板厚的10%~20%,数控冲咬出的孔、异形孔、圆角必须修整平滑。
●图纸中未明确标明之尖角(除特别注明外)均为mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺:冲裁后毛刺高L ≤5% t(t为板厚)。
●划伤、刀痕:以用手触摸不刮手为合格,应≤mm。
●冲裁尺寸符合技术图纸要求,平面度公差要求见表一。
附表一、平面度公差要求5.2折弯检验标准毛刺:折弯后挤出毛刺高L≤10% t (t为板厚)。
钣金件检验标准

钣金件检验标准钣金件是一种常见的金属制品,广泛应用于汽车、家电、建筑等领域。
为了确保钣金件的质量,需要进行严格的检验。
本文将介绍钣金件检验的标准和方法,以便相关人员能够准确、全面地进行检验工作。
首先,钣金件的外观检验是非常重要的一步。
外观检验主要包括表面平整度、表面无损伤、表面无氧化等方面。
检验人员应该仔细观察钣金件的表面,确保其符合相关标准要求。
同时,还需要使用测量工具对钣金件的尺寸进行检验,确保其尺寸精准度符合要求。
其次,钣金件的材质和硬度也是需要检验的重点内容。
材质和硬度的检验需要使用专业的检测设备,如金相显微镜、硬度计等。
通过对钣金件材质和硬度的检验,可以确保其材质符合要求,硬度达到标准。
另外,钣金件的加工工艺也需要进行检验。
加工工艺的检验主要包括成型工艺、焊接工艺、涂装工艺等方面。
检验人员需要对钣金件的加工工艺进行全面的检查,确保其加工工艺符合相关标准要求,且没有质量缺陷。
钣金件的耐腐蚀性能也是需要进行检验的内容之一。
耐腐蚀性能的检验需要将钣金件暴露在特定的腐蚀环境中,通过一定的时间观察和测试,来评估钣金件的耐腐蚀性能。
这一步骤对于钣金件在特定环境下的使用性能具有重要意义。
最后,钣金件的包装和标识也需要进行检验。
包装和标识的检验主要包括包装是否完好、标识是否清晰、标识内容是否准确等方面。
这一步骤可以确保钣金件在运输和使用过程中能够被正确识别和保护。
总之,钣金件的检验工作是确保其质量的重要环节。
通过严格按照相关标准和方法进行检验,可以有效地保证钣金件的质量稳定和可靠性。
希望本文介绍的钣金件检验标准和方法能够对相关人员有所帮助,提高钣金件的质量水平,推动相关行业的发展。
钣金产品检验标准

钣金产品检验标准1.引言钣金产品是一种利用金属板材加工而成的产品,具有轻巧、坚固、耐腐蚀等特点,广泛应用于汽车、电子、建筑等行业。
为了保证钣金产品的质量,需要进行严格的检验。
本文档旨在制定钣金产品的检验标准,以确保产品符合相关要求。
2.标准适用范围本标准适用于各类钣金产品的检验。
3.术语和定义•钣金产品:利用金属板材加工而成的产品,如钣金箱、钣金件等。
•检验:为了判定钣金产品是否符合相关要求,对其进行的检查和测试。
•缺陷:钣金产品中存在的不符合要求的特点或状况。
4.检验方法4.1 外观检查4.1.1 钣金产品的表面不得有明显的划痕、凹凸、氧化等缺陷。
4.1.2 钣金产品的边缘应平直,无明显的毛刺。
4.1.3 钣金产品的焊接部位应均匀、牢固,并且无明显的焊接缺陷。
4.1.4 钣金产品的油漆涂层应平整、光滑,无明显的起泡、剥落等缺陷。
4.2 尺寸检查4.2.1 钣金产品的外形尺寸应符合设计要求。
4.2.2 钣金产品的平整度应在允许范围内。
4.2.3 钣金产品的平行度、垂直度应符合规定的要求。
4.3 材质检查4.3.1 钣金产品的材质应符合设计要求,可通过化学成分分析、金相检查等方法进行检验。
4.4 功能检查4.4.1 钣金产品的功能应符合相关要求,可通过装配、试用等方法进行检验。
4.5 气密性检查4.5.1 钣金产品的气密性应符合相关要求,可通过气密性测试进行检验。
4.6 确定缺陷等级钣金产品的缺陷根据其对产品质量的影响程度可以分为以下等级:一般缺陷、重要缺陷、严重缺陷。
具体缺陷等级的划分可根据产品的使用要求和标准进行确定。
5.检验记录与报告对每个检验样本的检验结果应进行记录,包括样品编号、检验日期、检验项目、检验方法、检验依据、检验结果等内容。
记录应保存至少两年,并且可以根据需要提供相关检验报告。
6.检验频次6.1 钣金产品的检验频次应根据产品的种类、用途、重要性等因素进行确定。
6.2 对同一批次的钣金产品,应从中随机选取足够数量的样品进行检验。
钣金件及喷涂件检验规范

钣金件及喷涂件检验规范
1.目的
规范钣金结构件的检验标准,是产品的工艺要求和产品的一致性得到有效控制。
2.适用范围
本标准适用于公司各种钣金结构件的检验,图纸和计数文件并同使用。
当有冲突时,已图纸要求为准。
3.原材料检验标准
3.1 钣金件
3.1.1 材料外观:平整无锈迹,无开裂与变形,加工处无毛
刺,凸起,裂痕等。
3.1.2 尺寸:按图纸或计数要求执行,未标注公差的参照表
1执行。
3.2 通用五金件、紧固件
3.2.1 外观:表面无锈迹、无毛刺批锋,整批来料外观一致性良好
3.2.2 尺寸: 按图纸或国标要求
3.2.3 性能:试装配与使用性能符合产品要求
3.3 压铆件
压铆螺母(柱)、压铆多顶、涨铆螺母(柱)、拉铆螺母等,压伤零部件后,螺纹不等变形(螺母和螺钉能够自由进出,顺畅无卡滞现象),压铆件应与板面相平,不允许凸起或凹进(手感触摸应平滑)。
压铆区无变形,顶部无毛刺。
3.4 喷涂件检验标注
3.4.1 颜色与样板相符合,同批产品无色差
3。
钣金件检验规范标准

#1.目的:规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用范围:本标准适用于各种钣金结构件的检验,图纸和技术文件同时使用。
当有冲突时,以技术规范和客户要求为准。
3.引用标准:本标准的尺寸未注单位皆为mm,未注公差按以下国标IT13级执行GB/产品几何技术规范极限与配合第1部分:公差、偏差、和配合的基础GB/ -2009产品几何技术规范极限与配合第2部分:标准公差等级和孔、轴极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 -1996 形状和位置公差未注公差值执行。
4。
原材料检验标准金属材料:钣材厚度及质量应符合国标,采用钣材需出示性能测试报告及厂商证明。
材料外观:平整无锈迹,无开裂与变形。
尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
通用五金件、紧固件外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
尺寸:按图纸与国标要求,重要尺寸零缺陷。
性能:试装配与使用性能符合产品要求。
5、工序质量检验标准冲裁检验标准对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
图纸中未明确标明之尖角(除特别注明外)均为。
冲压加工所产生的毛刺,对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
毛刺:冲裁后毛刺高L≤5%t(t为板厚)。
划伤、刀痕:以用手触摸不刮手为合格,应≤。
平面度公差要求见表一。
附表一、未注平面度公差要求折弯检验标准毛刺:折弯后挤出毛刺高L≤10%t(t为板厚)。
压印:看得到有折痕,但用手触摸感觉不到。
(有特殊表面要求和镜面除外)折弯变形标准按照《表二》及《表三》。
【附表二:对角线公差要求】折弯方向、尺寸与图纸一致。
钢板在弯、折、卷制作过程中出现的锤击痕迹应予以修复,不得有明显锤窝现象。
钣金加工件检验标准尺寸:尺寸按图纸要求检验,尺寸公差见表三。
【附表三:未注尺寸公差要求】焊接焊缝应牢固、均匀,不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
钣金结构件通用检验标准

钣金结构件外观通用检验标准一、范围:本检验规范适应于公司生产的成品、零件的外观检验,作为外观检验的一般要求,本检验包括产品的外观装配、喷涂层的效果等特性,不包括尺寸性能,有关尺寸性能要求请详见各产品图纸的技术要求,另请比对客户签核样品或参照相近的外观现状。
二、外观:1、本标准所述外观包括:1:视觉外观;4:表现喷涂的附着力;3:装配组合性能直边图角的要求。
2、表层分级:A级表面:产品(成品、散件)安装完成后,外露且经常看见的表面。
B级表面:用户操作用日常安装时能看到的组件外表面或柜(箱)体内的表面。
C级表面:由于其它零组件的遮档,用户操作及安装时不能看到的表面。
3、零件大小的定义:三、标准要求:(一):金属表面常见的缺陷定义:1:裂纹:在冲压过程中,在受力不均时产生的裂纹。
2:腐蚀斑点:在热处理或储存过程中,由腐蚀引起板面点状缺陷。
3:折痕:在冲压及折弯机的过程中,边部产生的压折痕迹。
4:压痕:板面受异物挤压撞碰或模具沾有异物而产生凹陷变形。
5:膜层伤:膜层表面划伤,但未伤到底层。
6:伤痕:已伤到底层。
金属表面接受范围:附注:(1):表中L: 表示单个缺陷长度,单位:mm, S表示单个缺陷面积,单位mm2,P表示缺陷的数量,单位个。
(2):上表所列的缺陷个数当在每一表面上超过2个时,每二个缺陷之间的距离必须大于10mm,否则视为同一缺陷面积认其总和计算。
(二):电镀表面常见缺陷的定义:1:浅划伤:膜层表面划伤,但未伤至底层。
2:深划伤:表面膜层划伤,且以伤至底层。
3:水印:电镀因清洗水未及时干澡或干澡不彻底所形成的斑纹,印迹。
4:漏镀:电镀时,因堆积导致的工件部分表面无镀层现象。
5:雾状:镀层表面上的模湖,不清晰,不光泽的现象。
6:砂眼:镀层表面的疏松针孔现象。
7:颗粒:因材料杂质或外来物的影响在表面形成的颗状物与正常表面一致的凸起现象。
电镀件外观缺陷可按以下范围表:(三): 喷涂表面常见缺陷定义:1:附着力:色漆、清漆及有关产品的涂层从底材分离的抗性。
钣金结构件外观检验规范

钣金构造件外观检验规目录1目的12适用围13术语14外观外表等级定义14.11级外表14.22级外表14.33级外表15外观检验条件15.1目视检测条件15.2检测面积划分26对外观的质量要求26.1总则26.2加工工艺原因导致的问题26.3材料缺陷导致的问题36.4特殊情况36.5缺陷的改善37可承受的缺陷标准37.1金属外表3缺陷定义3可承受围77.2喷涂外表8缺陷定义8可承受围148附录错误!未定义书签。
钣金构造件外观检验规1目的本规规定了控制柜钣金的外表等级划分及外观质量要求。
用于指导产品的来料验收和发货的检验。
2适用围适用于钣金类产品的外观检验。
3术语●外观:指产品上任何可看见的外表的外貌●金属外表:指电镀、氧化、钝化、以及金属压铸面等表现为金属质感的外表,区别于喷涂、塑料等非金属外表。
●拉丝:通过砂带对金属外表进展磨削加工,去除金属外表缺陷,形成具有一定粗糙度、纹路均匀的装饰外表。
●喷涂外表:指喷漆、喷粉外表。
●挂具印:指电镀、氧化、喷涂等外表处理生产过程中,因装挂用辅助工具的遮挡而使其与零件相接触的部位局部无膜层的现象。
4外观外表等级定义外观外表等级划分为三个级别:1级、2级和3级,各外表等级的定义如下。
4.11级外表重要外观外表,表达产品外观形象,具有装饰性,可以直接正视到的主要外观外表4.22级外表适度装饰外表,不移动根底产品,客户偶尔能看到的外表。
4.33级外表较少装饰外表,不移动根底产品,客户不易看到的外表。
5外观检验条件5.1目视检测条在自然光或光照度在300-600L*的近似自然光下〔如40W日光灯、距离500mm处〕,相距为500mm+/-50mm,观测时间按不同等级面而有不同,详见表1:表1、检测条件力不低于1.0。
图7、“正视〞位置示意图5.2检测面积划分被检外表按其面积或最大外形尺寸划分为不同大小类别,当有两个条件满足时、以大的一类为准。
外表大小划分及可承受缺陷总数标准如表2。
钣金结构件检验通用标准

钣金结构件检验通用标准1:钣金结构件检验通用标准一、引言1.1 目的1.2 适合范围二、术语和定义2.1 术语解释三、检验范围3.1 钣金结构件检验项目3.2 检验标准3.3 检验方法四、材料要求4.1 材料分类4.2 材料要求及检验方法五、外观要求5.1 表面光洁度5.2 表面涂层5.3 表面缺陷检验六、尺寸要求6.1 尺寸测量工具6.2 尺寸容许偏差6.3 表面平整度要求七、性能要求7.1 强度要求7.2 刚度要求7.3 密封性要求八、特殊测试要求8.1 耐腐蚀性测试8.2 防震性能测试8.3 焊缝质量检验九、检验记录及报告9.1 检验记录要求9.2 检验报告要求十、附件罗列出本所涉及附件如下:1. 技术图纸2. 检验记录表3. 检验设备清单十一、法律名词及注释罗列出本所涉及的法律名词及注释:1. 质量管理体系:指组织在组织内实施并维护的,为持续改进和提供一致性,以满足客户要求的质量管理活动。
2. GB/T 19001-2022:质量管理体系-要求。
2:钣金结构件检验通用标准一、引言1.1 此的目的在于确立钣金结构件检验的通用标准,以确保产品满足质量要求。
1.2 适合范围为所有钣金结构件的生产和验收阶段。
二、术语和定义2.1 术语解释:详细解释了本中所使用的术语及其定义,为正确理解内容提供依据。
三、检验范围3.1 钣金结构件检验项目:罗列了常见的钣金结构件检验项目,如外观检验、尺寸测量等。
3.2 检验标准:根据国家标准和行业规范制定了相应的检验标准,并列出了相关标准的名称和编号。
3.3 检验方法:详细描述了每一个检验项目的具体检验方法和步骤,包括检验工具、操作要点等。
四、材料要求4.1 材料分类:根据材料的种类和性质进行分类,并说明了不同材料的特点和使用要求。
4.2 材料要求及检验方法:了不同材料的要求,包括化学成份、力学性能等,并给出了相应的检验方法。
五、外观要求5.1 表面光洁度:定义了不同等级的表面光洁度要求,并说明了检验方法和评定标准。
钣金件检验标准

钣金件检验标准钣金件是一种常见的金属制品,广泛应用于汽车、家电、机械设备等领域。
为了确保钣金件的质量,需要进行严格的检验。
本文将介绍钣金件检验的标准和方法,以便相关人员能够正确进行检验工作。
首先,钣金件的外观质量是非常重要的。
外观质量包括表面是否平整、无明显的凹凸、划痕、氧化斑等缺陷。
在检验时,应该使用肉眼或辅助工具对钣金件进行全面的外观检查,确保其外观符合标准要求。
其次,钣金件的尺寸和形状也是需要检验的重点内容。
尺寸和形状的偏差会直接影响钣金件的装配和使用。
因此,在检验时需要使用相关的测量工具,如千分尺、游标卡尺等,对钣金件的尺寸和形状进行精确的测量和比对,确保其符合图纸要求。
另外,钣金件的材料和力学性能也是需要检验的重要内容。
材料的选择和性能直接关系到钣金件的使用寿命和安全性。
在检验时,需要使用金相显微镜、拉伸试验机等设备,对钣金件的材料组织、硬度、拉伸强度等性能进行检测,确保其符合相关的标准要求。
此外,钣金件的表面涂装和防腐蚀性能也需要进行检验。
表面涂装的质量直接关系到钣金件的外观和耐腐蚀性能。
在检验时,需要使用相关的检测设备,如厚度计、盐雾试验箱等,对钣金件的表面涂装厚度和耐腐蚀性能进行检测,确保其符合相关标准要求。
最后,钣金件的装配和可靠性也需要进行检验。
装配质量直接关系到钣金件在实际使用中的性能和可靠性。
在检验时,需要对钣金件的装配工艺和可靠性进行全面的检查和测试,确保其符合相关标准要求。
综上所述,钣金件的检验工作是非常重要的,需要对外观质量、尺寸和形状、材料和力学性能、表面涂装和防腐蚀性能、装配和可靠性等方面进行全面的检验。
只有确保钣金件的质量符合标准要求,才能保证其在使用过程中能够发挥良好的性能,确保产品质量和用户安全。
希望本文介绍的钣金件检验标准和方法能够对相关人员有所帮助,确保钣金件的质量和安全性。
钣金结构件检验标准

钣金结构件检验标准(试行版)一尺寸要求:1 形状尺寸:外形尺寸公差要求见附表1【附表1尺寸公差要求】2 孔位尺寸:孔位加工的尺寸偏差要求±0.5mm,最大偏差尺寸在1mm 之内。
贯穿的通孔最大偏差尺寸在±1mm之内。
螺纹孔加工的尺寸偏差尺寸在±0.5mm,最大偏差尺寸在±1mm之内。
要保证螺纹的完整性。
3 角度公差:角度公差按图纸要求检验,图纸未标注的角度均为90º。
未注公差的角度尺寸的极限偏差数值见附表2【附表2角度公差要求】4 对角线公差要求:在对角线保证的情况下且要保证工件的平行度与垂直度对角线公差要求见附表35 折弯检验标准:a 对于模具压痕的要求:看得见有压痕,但用手触摸感觉不到为宜。
b 折弯变形标准按照【附表1】【附表2 】【附表3】c 折弯方向¸尺寸与图纸一致。
6 焊接检验标准:a 焊缝应牢固¸均匀,不得有虚焊¸裂纹¸未焊透¸弧坑¸咬边等缺陷。
b 焊接后其他非焊接部位不允许有焊渣电弧损伤现象,表面焊渣¸飞溅物需清理干净。
工件外表面应无夹渣¸气孔¸焊瘤¸凸起凹陷等缺陷。
内表面的缺陷应不明显及影响装配。
框架及面板应除去焊后应力,以防止工件变形。
c 焊接零部件表面应磨平,喷塑件及电镀件焊接后打磨粗度Ra12.5和Ra3.2-6.3。
二外观要求:1 剪冲要对所有可能造成伤害的尖角锐边去除毛刺处理。
图纸中未明确标明的尖角(除特别注明外)均为R1.5。
2 折弯要保证工件的垂直度和平面度。
3 零部件焊接后不允许有气孔冷裂纹咬边烧穿夹渣焊瘤未熔合凹凸不平等缺陷。
4 角焊焊缝要均匀圆滑美观等。
5 零部件的平面焊缝(对接)要打磨平整,不允许有凸起凹陷等现象,打磨处要求光滑。
钣金结构件检验标准

目录1、目的 (1)2、适应范围 (1)3、引用标准 (1)4、原材料检验标准 (1)4.1、金属材料 (1)4.2、塑粉 (1)4.3、通用五金件、紧固件 (1)5、工序质量检验标准 (2)5.1、冲裁检验标准 (2)附:【表一、平面度公差要求】 (2)5.2、折弯检验标准 (2)附:【表二:对角线公差要求】 (2)【表三:角度公差要求】 (3)5.3、钣金加工件检验标准 (3)附:【表四:尺寸公差要求】 (3)5.4、焊接 (3)6、喷涂件检验标准 (4)6.1、外观检验 (4)附:【表五:表面缺陷判定标准】 (5)6.2、涂层厚度检验标准 (6)附:【附表六:喷涂层厚度标准】 (6)6.3、涂层光泽和色泽检测 (6)6.4、涂层附着力检验 (6)6.5、弯板试验法 (7)6.6、涂层抗酒精溶剂性检验 (7)6.7、耐冲击试验 (7)6.8、硬度检验 (7)7、电镀件外观检验标准 (8)公司名称版本状态第版修订次数第次修改文件名称检验标准文件编号页数共 8 页第 1 页钣金结构件检验标准1.目的规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用范围本标准适用于公司各种钣金结构件的检验,图纸和技术文件并同使用。
当有冲突时,以客户要求和技术标准为准。
3.引用标准本标准的尺寸未注单位皆为mm,未注公差按国家标准IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4-1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184–1996 形状和位置公差未注公差值执行4.原材料检验标准(我司有权对厂家生产用原材料进厂抽检)4.1金属材料4.1.1钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4.1.3尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
钣金结构件检验标准

钣金结构件材料检验标准(ISO9001-2015)1、目的本标准规定了钣金金属结构件及外购结构件的技术要求、试验方法、检验规则及标志,便于进料系统运作,规范原材料进料检验标准。
2、适用范围本标准适用于钣金原材料检验规则,产品对象为钣金结构件(板材、圆/方管、亚克力板、坚固件等)。
3、规范性引用文件机械设计手册(第二版,机械工业出版社),GB/T 228金属拉抻实验方法:3.1 DKBAO.400.0021 REV1.0华为技术规范;3.2 GB/T 3190铝及铝合金加要产品的化学成分;3.3 GB/T 16865变形铝、镁及其它合金加工制品拉抻试验用样EL/X82;3.4 GB/T7134——1996《浇铸型工业有机玻璃板材、棒材和管材》;3.5 PEM标准手册、各客户技术资料。
4、抽样水准4.1依据MIL-STD-105E,一般检验水平Ⅱ,AQL:1.0验收;4.2板材类:抽检1PCS,如有特殊要求,依要求执行。
5、说明所有板材、方管、亚克力板、紧固件检验标准由工程部编定并发布执行,其它单位或个人不得私自修改。
6、板材技术要求除特殊说明,材料选用遵循材料选用表:6.1钣金与冲压用材料,在符合设计要求下推荐按表1选用材料:板材选用表(表1)7、板材检验内容7.1外观检验首先对照料品验货单所开立之型号与规格看是否与实物相符、是否有供应商的材质证明书;7.1.2板材外观及表面状态检查:7.1.2.1板材边部端面应剪切整齐,无裂边,毛刺高度小于0.04MM,表面应加工良好并应平整,光洁,不允许有裂纹、腐蚀、穿通气孔、压折、折痕、矫直辊重的擦伤等较严重粘伤、印痕、松树枝花纹等缺陷等,允许有轻微的亮条,色差等不影响使用的缺陷,板材不允许有分层,划伤宽度不超过0.5MM,长度不超过20MM,深度不超过0.03MM,金属表面花斑缺陷面积不超过被测面积的5%。
7.1.2.2 当检测面≤7400m㎡,金属表面单个凹坑不大于0.5m㎡,数量不大于2个,当检测面积大于6400m㎡时,金属表面单个凹坑不大于1.0m㎡,数量不大于3个,当6400m㎡ <检测面积<48600m㎡时,金属表面单个异物面积小于0.2mm2,数量不大于2个,当检测面积>48600m㎡时,金属表面单个异物面积不大于4个,上述单个缺陷间距不小于20mm,否则视为同一缺陷,面积按其总计算。
钣金件加工检验通用标准

1.目的规钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用围本标准适用于各种钣金结构件的检验,与图纸和技术文件同步使用。
当有冲突时,以技术图纸和客户要求为准。
3.引用标准本标准的尺寸未标注单位皆为mm,未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料与辅料检验标准4.1 金属材料4.1.1材质料厚与质量应符合国标,采用的钣材材质需出示性能测试报告与厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4.1.3尺寸:按图纸或技术要求执行,没注明标准要求的按现行国标执行。
4.2 通用五金件、紧固件4.2.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.2.2尺寸:按图纸与国标要求,重要尺寸零缺陷。
4.2.3性能:试装配与使用性能符合产品要求。
4.3 管件方通、圆通4.3.1材质料厚与质量应符合国标,材质需出示性能测试报告与厂商证明。
4.3.2外观:表面无绣迹、无变形、撞伤、刮痕,整批来料拉丝、色泽一致性良好。
4.3.3尺寸:按图纸或技术要求执行,没注明标准要求的按现行国标执行。
5.工序质量检验标准5.1 冲裁(数冲)检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。
●冲切过程中产生的接刀痕:必须符合安全(不划伤手)和零件尺寸公差,一般不大于板厚的10%~20%,数控冲咬出的孔、异形孔、圆角必须修整平滑。
●图纸中未明确标明之尖角(除特别注明外)均为R1.5 mm。
●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺:冲裁后毛刺高L ≤ 5% t(t为板厚)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

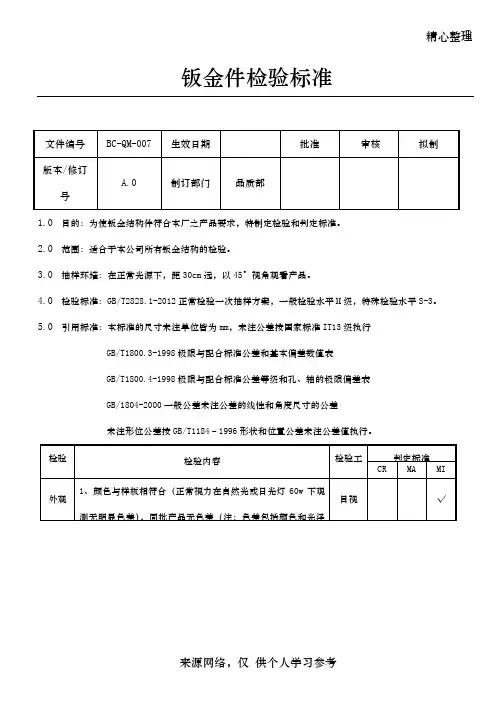

钣金结构件检验标准
1.目的
规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2.适用范围
本标准适用于公司各种钣金结构件的检验,图纸和技术文件并同使用。
当有冲突时,以客户要求和技术标准为准。
3.引用标准
本标准的尺寸未注单位皆为mm,未注公差按国家标准IT13级执行
GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表
GB/T1800.4-1998 极限与配合标准公差等级和孔、轴的极限偏差表
GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差
未注形位公差按GB/T1184–1996 形状和位置公差未注公差值执行
4.原材料检验标准(我司有权对厂家生产用原材料进厂抽检)
4.1金属材料
4.1.1钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4.1.3尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
4.2塑粉
4.2.1塑粉整批来料一致性良好,有出厂证明与检验报告,包含粉号、色号以及各项检验参数。
4.2.2试用后符合产品要求(包括颜色、光泽、流平性、附着力等)。
4.3通用五金件、紧固件
4.3.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.3.2尺寸:按图纸与国标要求。
4.3.2性能:试装配与使用性能符合产品要求。
5.工序质量检验标准
5.1冲裁检验标准
●对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
●冲压加工所产生的毛刺,对于门板、面板等外露可见面应无明显凸起、
凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺:冲裁后毛刺高L≤5%t(t为板厚)。
●划伤、刀痕:以用手触摸不刮手为合格,应≤0.1。
●平面公差度要求见表一。
【附表一、平面度公差要求】
表面尺寸(mm) 变形尺寸(mm)
3以下±0.2以下
大于3小于30 ±0.3以下
大于30小于400 ±0.5以下
大于400小于1000 ±1.0以下
大于1000小于2000 ±1.5以下
大于2000小于4000 ±2.0以下
5.2折弯检验标准
5.2.1 毛刺:折弯后挤出毛刺高L≤10%t(t为板厚)。
除特别注明外,折弯内圆角为R1。
5.2.2 压印:看得到有折痕,但用手触摸感觉不到(可与限度样板相比较)。
5.2.3 折弯变形标准按照照《表二》、《表三》及《表四》。
【附表二:对角线公差要求】
对角线尺寸(mm) 对角线的尺寸差(mm)
300以下±0.3以下
大于300小于600 ±0.6以下
大于600小于900 ±0.9以下
大于900小于1200 ±1.2以下
大于1200小于1500 ±1.5以下
大于1500小于1800 ±1.8以下
大于1800小于2100 ±2.1以下
大于2100小于2400 ±2.4以下
大于2400小于2700 ±2.7以下。
