施耐德nsx断路器选型
施耐德小型断路器选型
在小型短路器中实现快速闭合功能，还可以提升产品的电气操作寿命。施耐德电气快速闭合通过优化技术设计细节，真正提高了产品的操作寿命，使触头间的闭合更加紧密，得以保证触头间压力，从而降低接触电阻，有助于防止设备过热和老化。
虽然现在市场上的一些同类产品也拥有快速闭合功能，但有些产品的操作寿命并没有提高，原因在于快速闭合释放前有一个触头间的预间隙δ。如果触头间距离太近，可能导致空气被击穿而放电损耗触点，由于在快速闭合前，动触头有一个停顿期，触点的损耗比没有快速闭合机构更大；如果触头间距离太远，当快速闭合件释放时，由于积累的势能过大，导致触头拍合力大，对于近乎刚性的触点，易引起触头弹跳撞击损伤触点，另外闭合时电路连接不连续，易放电损耗触点。
限时速断的功能:
MGK31C重合器控制器是专为中压35kV及以下ZW□永磁开关设计的户外型控制器。能方便的配合柱上永磁开关实现分、合闸管理...线路保护功能 ¨ 过流Ⅰ段:速断保护功能 ¨ 过流Ⅱ段:限时速断保护 ¨ 过流Ⅲ段:定时限过流保护 ¨ 自动重合
过电流保护功能：
过继电器电流保护器具有过载,堵转,过压,欠压,断相,电流不平衡的保护功能,过电流保护器能对任何类型三相电动机起快速,可靠的保护.过电流保护器具有结构简单,使用方便,价格低廉,而且无功耗,寿命长,体积小的特点.
施耐德电气Acti9快速闭合实现真正的快速闭合、且区别于其它同类产品主要体现在以下四个方面：
施耐德 LV429840 Compact NSX100N 断路器 数据表
Product data sheetCharacteristicsLV429840Compact NSX100N TM100D - 3P 3D产品状态停止销售 : 十二月 04, 2023i 停止销售T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .主要信息产品系列Compact产品名称ComPact NSX产品系列ComPact NSX100 (250)产品短名NSX100N产品类型断路器产品应用配电保护极数3P保护极说明3t额定电流 [In]100 A 在…上 40 °C额定工作电压 [Ue]690 V AC 50/60 Hz电网类型AC电网频率50/60 Hz隔离功能适用 符合 TM-D使用类别AC类分断能力85 KA 在…上 240 V AC 50/60 Hz 符合 UL 50810 KA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-235 KA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-220 KA 在…上 600 V AC 50/60 Hz 符合 UL 50850 KA 在…上 480 V AC 50/60 Hz 符合 UL 50836 KA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-250 KA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-250 KA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-290 KA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2分断能力N 50 kA 415 V AC脱扣器名称TM-D脱扣器类型热磁式脱扣器保护功能LI控制类型手柄安装类型固定式补充信息额定绝缘电压 [Ui]800 V AC 50/60 Hz额定冲击耐受电压 [Uimp]8 KV使用分断能力 [Ics]10 KA 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-235 KA 在…上 525 V AC 50/60 Hz 符合 IEC 60947-236 KA 在…上 500 V AC 50/60 Hz 符合 IEC 60947-250 KA 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-250 KA 在…上 440 V AC 50/60 Hz 符合 IEC 60947-290 KA 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-2机械寿命50000 次电气寿命10000 次 在…上 690 V In20000 次 在…上 690 V In/230000 次 在…上 440 V In50000 次 在…上 440 V In/2安装方式底板安装连接方式-上端前连接连接方式-下端前连接极间距35 Mm保护类型L : for 过载保护 (热保护)I : for 短路保护 (磁保护)脱扣器额定值100 A 在…上 40 °C长延时电流整定类型可调长延时电流整定值 [Ir]0.7...1 x In长延时时间整定类型固定式[tr] 长延时时间整定范围120…400 S 在…上 1.5 x In15 S 在…上 6 x Ir短延时电流整定类型固定式短延时电流整定值 [Isd]800 A短延时时间整定类型固定式漏电流保护无漏电保护槽位数 5 槽宽度105 Mm高度161 Mm深度86 Mm净重 2.05 Kg环境符合标准EN/IEC 60947产品认证CCC[RETURN]EAC[RETURN]海事过电压类别Class II电击保护级别Class II污染等级 3 符合 IEC 60664-1IP 保护等级IP40 conforming to IEC 60529IK 保护等级IK07 conforming to IEC 62262运行温度-25…70 °C贮存环境温度-50…85 °C相对湿度0…95 %工作海拔0...2000 m 不降容2000 m...5000 m 有降容包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height14.7 CmPackage 1 Width11.6 CmPackage 1 Length19.2 CmPackage 1 Weight 1.783 KgUnit Type of Package 2S04Number of Units in Package 212Package 2 Height30.0 CmPackage 2 Width40.0 CmPackage 2 Length60.0 CmPackage 2 Weight22.162 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明欧盟ROHS指令符合豁免条件无汞是中国 ROHS 管理办法中国 ROHS 声明RoHS 豁免信息是环境披露产品环境文件流通资料产品使用寿命终期信息WEEE该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。
施耐德断路器NSX400N
责声明：本文档不代表或不用于确定用于特定用户应用产品的适用性或可靠性产品参数表说明书LV432693Compact NSX400N Micrologic 2.3 400 A - 3P 3D主要信息产品系列Compact 产品名称Compact NSX 产品类型断路器产品名Compact NSX400N 产品应用配电保护极数3P 保护极说明3t 网络类型AC 网络频率50/60 Hz 额定电流 [In]400 A ( 40 °C )额定绝缘电压 [Ui]800 V AC 50/60 Hz 额定冲击耐受电压 [Uimp]8 kV额定工作电压 [Ue]690 V AC 50/60 Hz 断路器型号N分断能力10 kA Icu 在…上 660/690 V AC 50/60 Hz 符合 IEC 60947-222 kA Icu 在…上 525 V AC 50/60 Hz 符合 IEC 60947-285 kA Icu 在…上 220/240 V AC 50/60 Hz 符合 IEC 60947-230 kA Icu 在…上 500 V AC 50/60 Hz 符合 IEC 60947-242 kA Icu 在…上 440 V AC 50/60 Hz 符合 IEC 60947-250 kA Icu 在…上 380/415 V AC 50/60 Hz 符合 IEC 60947-220 kA 在…上 600 V AC 50/60 Hz 符合 UL 50850 kA 在…上 480 V AC 50/60 Hz 符合 UL 50885 kA 在…上 240 V AC 50/60 Hz 符合 UL 508使用分断能力 [Ics]Ics 10 kA 660/690 V AC 50/60 Hz 符合 IEC 60947-2Ics 11 kA 525 V AC 50/60 Hz 符合 IEC 60947-2Ics 30 kA 500 V AC 50/60 Hz 符合 IEC 60947-2Ics 42 kA 440 V AC 50/60 Hz 符合 IEC 60947-2Ics 50 kA 380/415 V AC 50/60 Hz 符合 IEC 60947-2Ics 85 kA 220/240 V AC 50/60 Hz 符合 IEC 60947-2隔离功能适用 符合 EN 60947-2适用 符合 IEC 60947-2使用类别AC类脱扣器名称Micrologic 2.3脱扣器类型电子式脱扣器保护功能LSoI脱扣器额定值400 A ( 40 °C )保护类型短路瞬时保护短路短延时保护过载保护 (长延时)污染等级 3 符合 IEC 60664-1补充信息控制类型手柄安装类型固定式安装方式底板安装连接方式-上端前连接连接方式-下端前连接辅助触点类型不含机械寿命15000 次电气寿命12000 次 440 V In/2 符合 IEC 60947-23000 次 690 V In 符合 IEC 60947-26000 次 440 V In 符合 IEC 60947-26000 次 690 V In/2 符合 IEC 60947-2相间距45 mm本地信号LED 105 % IrLED 90 % IrLED就绪长延时电流整定类型9 档可调长延时电流整定值 [Ir]0.9...1 x Io长延时时间整定类型固定式[Tr] 长延时时间整定范围16 s 6 x Ir热记忆脱扣前和脱扣后 20 分钟短延时电流整定类型9 档可调短延时电流整定值 [Isd] 1.5...10 x Ir短延时时间整定类型固定式瞬时保护电流整定类型固定式瞬时保护整定值 [Ii]4800 A高度255 mm宽度140 mm深度110 mm产品重量 6.05 kg环境电击保护级别Class II符合标准EN 60947-2IEC 60947-2UL 508产品认证CSAULIP 保护等级IP40 符合 IEC 60529IK 保护等级IK07 符合 IEC 62262运行温度-35...70 °C贮存环境温度-55...85 °C可持续性产品类型绿色产品认证标志 (Green Premium) 产品RoHS法规（日期代码：YYWW）符合 - 自从 2008年第19周 - Schneider Electric declaration of conformitySchneider Electric declaration of conformityREACh法规有毒有害物质含量均在REACH规定的限量要求以下有毒有害物质含量均在REACH规定的限量要求以下环保符合性提供支持回收利用指南提供支持合同保修阶段18 个月。
施耐德nsx选型

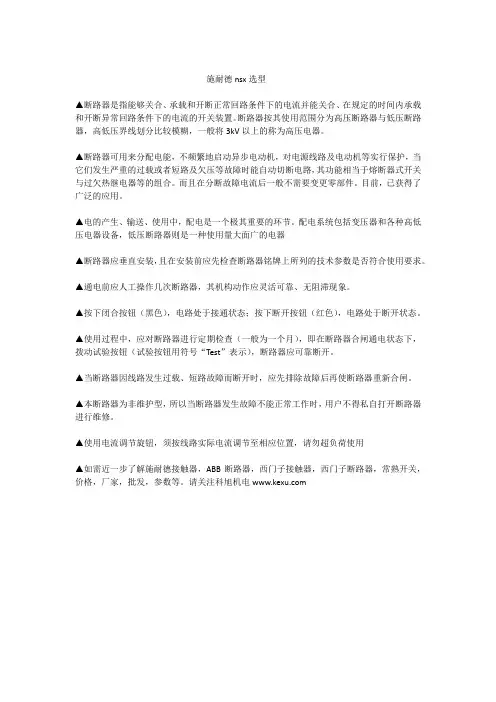

施耐德nsx选型
▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
▲电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器
▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。
▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。
▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。
▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。
▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。
▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。
▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用
▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。
请关注科旭机电。
施耐德NS系列塑壳断路器选型
热继电器有两种安装方式。
一种为与接触器插装的安装方式；另一种为直接独立安装的安装方式。
具体方法如下：与接触器插装单独安装LR2-D1*** 直接插装需加附件LA7-D1064 LR2-D2*** 直接插装需加附件LA7-D2064 LR2-D3*** 直接插装需加附件LA7-D3064 LR2-D4*** 直接插装不能单独安装LR9-D*** 直接插装直接单独安装LR9-F5*** 需加附件LA7-F901 直接单独安装LR9-F6*** 需加附件LA7-F901 直接单独安装LR9-F7*** 需加附件LA7-F902 直接单独安装施耐德(SCHNEIDER)-工控产品（TE)-热继电器-TEPCP LR2热继电器分为组合安装方式与独立安装方式；1、组合安装方式：热继电器与接触器插装，最为常见的安装方式。
基本原则是国产产品之间互相插装，进口产品之间互相插装（除205A以上接触器）；2、单独安装方式：单一热继电器通过螺钉或导轨安装在机柜内国产D系列、KIR 系列热继电器需要另外配置背包（适配器），进口电子式F系列则可以直接采用导轨安装上或螺钉安装*安装时需注意标准紧固扭矩及导线线径：接线螺钉的拧紧力矩偏小，使导线与接线端子之间的接触电阻偏大，从而引起接线端子的温度偏高，抬高了双金属片的温度，导致提前动作。
连接的导线偏细，细导线散热慢，引起接线端子的温度偏高，抬高了双金属片的温度，导致提前动作。
同时连接的导线偏粗，粗导线散热快，引起接线端子的温度偏低，降低了双金属片的温度，导致不动作。
施耐德NS系列塑壳断路器选型如下:NS100 N STR22SE 1003P F FC 附件①②③④⑤⑥⑦⑧⑨①Compact NSA塑壳断路器系列开关②5种壳架电流：100A、160A、250A、400A、630A③N表示分断能力：N-25~45KA H-70KA L-150KA NS80只有H型④脱扣器类型：TM-热磁脱扣器（用于NS100、160、250）STR22SE-电子脱扣器（用于NS100、160、250）STR23SE-电子脱扣器（用于NS400、630）STR53UE-电子脱扣器(用于NS400、630)⑤额定电流100A:16/25/32/40/50/63/80/100 160A:40/63/80/100/125/160250A:40/63/80/100/125/160/200/250 400A:400 630A:630⑥极数：3P-3级4P-4级⑦安装方式：F-固定式P-插入式D-抽出式⑧联接方式：FC-板前方式RC-板后联接⑨附件可选代号OF：辅助触点SD:报警触点SDE:故障指示开关MX: 分励线圈MN:失压线圈MT: 电动机购ERH: 延伸旋转手柄RH：直接旋转手柄VIGI: 漏电保护模块VIGIM:绝缘监视模块IM:电流表模快。
NSX塑壳断路器选型表
脱扣器额定电流
极数可选 3P(可不标) 4P
安装方式 F: 固定式(可不标) P: 插入式 D: 抽出式
HB1: 75KA (@690Vac) HB2: 100KA (@690Vac)
举例: 欲选择一 3 极出线开关，额定电压 380V，最大工作电流为 210A，计算短路电流为 20kA，固定式，板前接线。 可选: NSX250 F MIC2.2 250 3P FFC 或 ；NSX250 F MIC5.2E 3P FFC

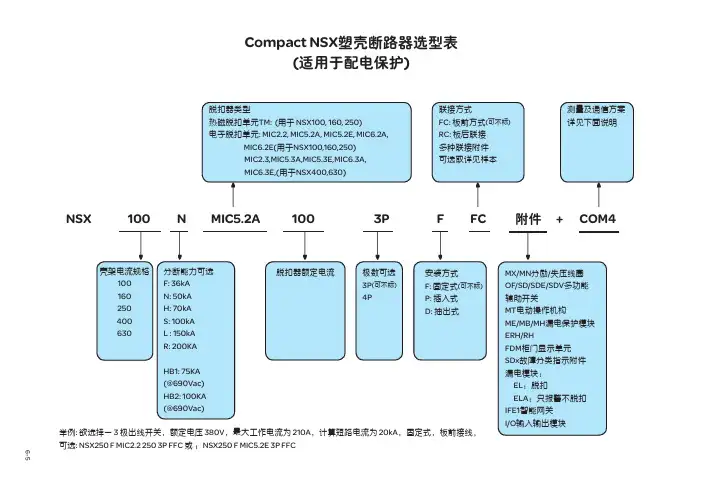

Compact NSX塑壳断路器选型表 (适用于配电保护)
脱扣器类型 热磁脱扣单元TM: (用于 NSX100, 160, 250) 电子脱扣单元: MIC2.2, MIC5.2A, MIC5.2E, MIC6.2A,
MIC6.2E(用于NSX100,160,250) MIC2.3,MIC5.3A,MIC5.3E,MIC6.3A, MIC6.3E,标) RC: 板后联接 多种联接附件 可选取详见样本
测量及通信方案 详见下面说明
NSX
100 N MIC5.2A 100
3P
F FC 附件 + COM4
壳架电流规格 100 160 250 400 630
分断能力可选 F: 36kA N: 50kA H: 70kA S: 100kA L : 150kA R: 200KA
MX/MN分励/失压线圈 OF/SD/SDE/SDV多功能 辅助开关 MT电动操作机构 ME/MB/MH漏电保护模块 ERH/RH FDM柜门显示单元 SDx故障分类指示附件 漏电模块：
EL：脱扣 ELA：只报警不脱扣 IFE1智能网关 I/O输入输出模块
6-5
施耐德低压断路器说明书 - Compact NSX, Easypact CVS, Easypact
Low Voltage Circuit Breaker 1 to 1600ACompact NSX 100 /160/250Compact NSX 400/630Compact NS 800 to 1600Easypact CVS 160/250Easypact CVS 400/630Easypact EZC 100Acti 9Low Voltage Circuit Breakers 1 to 1600 APageActi 92681226344256Easypact EZC 100Easypact CVS 160 to 630Compact NSX 100 to 630Compact NS 800 to 1600Accessories OverviewTripping Curves Dimensions and Mounting Secection TableSelection table -Acti 9Acti9Vigi iC60漏電保護模組應用技術資料Vigi iC60漏電模組內含殘餘電流電磁機械動作方式，無須輔助電源。
額定電流：動作時間重量(g)接線小於25A ：電纜最大可接至25mm 22P 斷路器3P 斷路器組合示意圖2P Vigi 模組3P Vigi 模組小於63A ：電纜最大可接至35mm 225A 145 63A165 25A 184 63A 210符合IEC61008/61009跳脫時間(Triping time)與漏電電流(I Δn)關係如下：Vigi iC60 漏電模組內含濾波裝置，可有效防止由於瞬間電壓變化。
(照明或設備產生線路電壓波動…)和突波電流所引起的誤動作。
Vigi iC60漏電模組適用63A 及63A 以下的iC60 系列斷路器Vigi iC60漏電模組(額定電流)選定可向下相容：Ex. Vigi iC60 ≦40A 可直接搭配 Acti-9 iC60N MCB 40A 或40A 以下。
