上银直线导轨MG系列简介
MGN 体积小、轻量化，特别适合小型化设备使用。 滑块、导轨材质提供 不锈钢及合金钢两种。不锈钢材质之直线导轨，包含滑块、导轨及其它金 属配件如钢珠、保持器等，皆使用不锈钢材质，具备防锈的特性。 采用 哥德型四点接触设计，可承受各方向负荷，具备刚性强，精度高等特性。 有钢珠保持器设计，在精度允许下具备互换性。 MGW﹝宽幅﹞ 加宽导轨之设计大幅提升力矩负荷能力，可单轴使用。 哥 德型四点接触设计，可承受各种方向之负荷并具有高刚性之特点。 滑块 装有微小型保持钢丝，取下滑块钢珠也不会脱落。 导轨、滑块及所有金属配件均采用不锈钢材质，具抗腐蚀之特性。 应用
上银HIWIN直线导轨HG系列
HIWIN直线导轨HG系列HIWIN直线导轨系为一种滚动导引，借由钢珠在滑块与导轨之间作无限滚动循环，负载平台能沿着导轨轻易地以高精度作线性运动。
与传统的滑动导引相比较，滚动导引的摩擦系数可降低至原来的1/50，由于启动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
再加上滑块与导轨间的束制单元设计，使得直线导轨可同时承受上下左右等各方向的负荷，上述陈列特点并非传统滑动导引所能比拟，因此机台若能派和滚珠螺杆，使用直线导轨作导引，必能大幅提高设备精度与机械效能。
HIWIN直线导轨优点及特点：1.定位精度高使用直线导轨作为线性导引时，由于直线导轨的摩擦方式为滚动摩擦，不仅摩擦系数降低至滑动导引的1/50，动摩擦力与静摩擦力的差距亦变得很小。
因此当床台运行时，不会有打滑的现象发生，可达到μm级的定位精度。
2.磨耗少能长时间维持精度传统的滑动导引，无可避免的会因油腻逆流作用造成平台运动精度不良，且因运动时润滑不充分，导致运行轨道接触面的磨损，严重影响精度。
而滚动导引的磨耗非常小，故机台能长时间维持精度。
3.适用高速运动且大幅降低机台所需驱动马力由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
且因其摩擦产生的热较小，可适用于高速运行。
4.可同时承受上下左右方向的负荷由于直线导轨特殊的束制结构设计，可同时承受上下左右方向的负荷，不像滑动导引在平行接触面方向可承受的侧向负荷较轻，易造成机台运行精度不良。
5.组装容易并具互换性组装时只要铣削或研磨床台上导轨之装配面，并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上，即能重现加工时的高精密度。
传统的滑动导引，则须对运行轨道加以铲花，既费事又费时，且一旦机台精度不良，又必须再铲花一次。
直线导轨具有互换性，可分别更换滑块或导轨甚至是直线导轨组，机台即可重新获得高精密度的导引。
上银直线导轨的相关小知识.docx

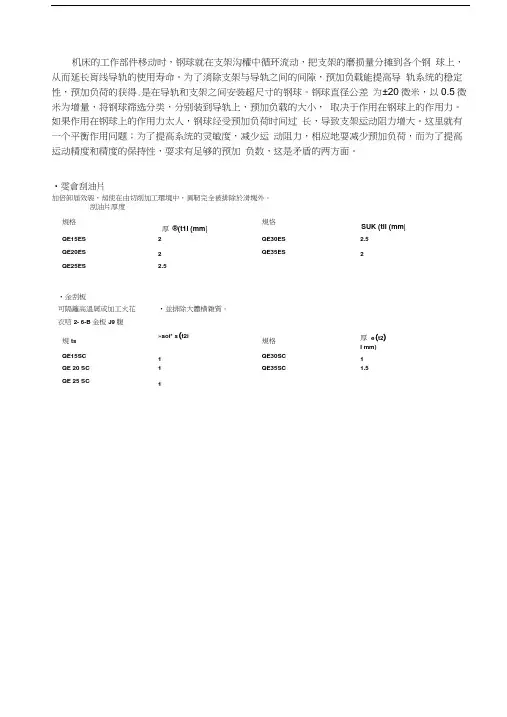

机床的工作部件移动时，钢球就在支架沟權中循环流动，把支架的磨损量分摊到各个钢球上，从而延长肓线导轨的使用寿命。
为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得.是在导轨和支架之间安装超尺寸的钢球。
钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。
如果作用在钢球上的作用力太人，钢球经受预加负荷时间过长，导致支架运动阻力增大。
这里就有一个平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地耍减少预加负荷，而为了提高运动精度和精度的保持性，耍求有足够的预加负数，这是矛盾的两方面。
•雯倉刮油片加倍卸届效袈，刼使在由切削加工環境中，異靭完全被排除於滑塊外。
刮油片厚度規格厚®(t1l (mm| 規恪SUK (til (mm|QE15ES 2 QE30ES 2.5 QE20ES 2 QE35ES 2 QE25ES 2.5•金刮板可隔籬高溫屑或加工火花•並排除大體橫雜質。
衣唁2- 6-B金板J9腹規ts »aoi* s(t2i規格厚e(t2)I mm)QE15SC 1 QE30SC 1 QE 20 SC 1 QE35SC 1.5 QE 25 SC 1規格滑塊總長度0J傑準ZZ DD KK QE15S 40.1 42.1 44.1 46.1QE15C 56.8 58.8 60.8 62.8QE20S 50 52 54 56QE20C 69.1 711 73.1 75.1QE25S 60.1 62.1 65.1 67.1QE25C 83.6 85.6 8B.6 90.6QE30S 67.5 69.5 72.5 74.5QE30C 96.1 98.1 101.1 103.1QE35S 76 79 80 83QE35C 108 111 117 115滑块安装(31防匱代碼之滑塊總長度甲位2 mmO底用裝配蟀絲將取戴平占大槪固定於滑塊上。
直线导轨寿命计算公式
直线导轨寿命计算公式直线导轨是机械设备中常用的一种传动装置。
它由导轨和导轨滑块组成，可以实现机械设备的线性运动。
在长期使用过程中，直线导轨会因为磨损而导致寿命减少，因此了解寿命的计算方法对于设备的维护和维修非常重要。
直线导轨的寿命与滑块的滑动距离有关，滑块滑动距离越大，寿命就越短。
根据经验公式，直线导轨的寿命与滑块滑动距离的平方成反比，即寿命正比于滑块滑动距离的平方的倒数。
具体的计算公式如下：寿命 = K / (S^2)其中，寿命表示直线导轨的使用寿命，单位为小时；K是一个常数，代表直线导轨的寿命系数；S表示滑块滑动距离，单位为米。
在实际应用中，我们需要根据具体的机械设备和直线导轨的参数来确定寿命系数K的值。
K的大小取决于导轨和滑块的材料、润滑方式、使用环境等因素。
通常情况下，K的值会根据设备的使用要求和厂家的建议进行确定。
为了更好地理解直线导轨寿命的计算方法，我们举一个具体的例子来说明。
假设某台机械设备的直线导轨的滑块滑动距离为0.5米，寿命系数K为1000，那么根据上述计算公式，可以得到寿命的计算结果：寿命 = 1000 / (0.5^2) = 4000小时这意味着在正常使用条件下，该直线导轨的寿命为4000小时。
为了延长直线导轨的使用寿命，我们可以采取以下措施：1.选择合适的导轨和滑块材料。
不同的材料具有不同的耐磨性和耐腐蚀性能，选择适合的材料可以减少磨损和腐蚀，延长使用寿命。
2.合理选择润滑方式。
润滑可以减少摩擦和磨损，选择适合的润滑方式可以提高导轨的使用寿命。
3.定期检查和维护。
定期检查导轨的磨损情况，及时更换磨损严重的部件，进行润滑和清洁，可以延长导轨的使用寿命。
4.避免超负荷运行。
超负荷运行会增加导轨的磨损和损坏的风险，避免超负荷运行可以延长使用寿命。
直线导轨的寿命计算公式为寿命= K / (S^2)，其中K是寿命系数，S是滑块的滑动距离。
了解寿命的计算方法对于设备的维护和维修非常重要，可以帮助我们延长直线导轨的使用寿命，提高设备的运行效率。
上银直线导轨选型手册
上银直线导轨选型手册
为了正确选型上银直线导轨，需要考虑以下因素：
1. 载荷：需要确定导轨对应的最大载荷，以确保导轨能够承受
实际应用中的负载。
2. 行程：确定所需的行程长度，以确定导轨的长度和数量。
3. 精度：确定所需的精度级别，以便选择适当的导轨类型和型号。
4. 刚度：需要考虑应用中所需的刚度水平，以选择适当的导轨
类型和型号。
5. 环境条件：需要考虑应用中的环境条件，如温度、湿度和腐
蚀性，以选择适当的材料和涂层。
6. 运动速度：需要确定应用中所需的最大运动速度，以选择适
当的导轨类型和型号。
7. 导向方式：需要考虑应用中所需要的导向方式，如滑块式和
直线导轨式，以选择适当的导轨类型和型号。
8. 安装方式和尺寸：需要考虑导轨的安装方式和尺寸，以保证
导轨与其他部件的匹配。
基于以上考虑，上银直线导轨一般按照其型号、载荷、行程、
精度等参数进行分类，用户可根据实际应用需求选取合适的型号及
参数。
在选型时建议整体考虑，同时可以参考上银直线导轨选型手册，详细了解不同型号和参数的选择和应用范围。
常见的上银直线导轨规格型号
常见的上银直线导轨规格型号

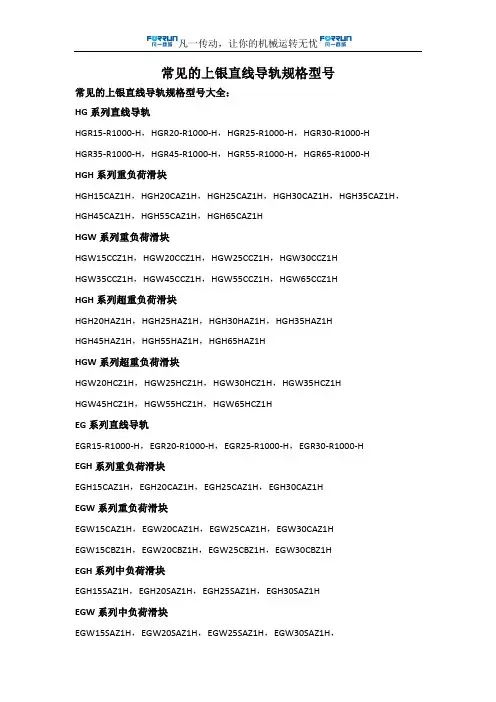

常见的上银直线导轨规格型号大全：
