非整合指沉积岩与变质岩或岩浆岩体之间的不整合， 也称异岩不整合。沉积岩与岩浆岩体的接触关系包括侵入 接触和沉积接触两种。
视厚度指在不垂面直于岩层走向的剖面上，岩层的顶面和底面分别与剖 面相交，这两条交线之间的垂直距离。视厚度随剖面的方向改变而改变。视 厚度的最小值等于真厚度，最大值等于垂直厚度。
真厚度、铅直厚度和视厚度三者之间可以进行换算。
残余厚度指岩层遭受剥蚀后，残留部分的厚度。其必然与剥蚀而相联系。
第三节 地层接触关系
据沉积分异原理，靠岸为粗粒沉积物，向海沉积物颗 粒变细。海侵层位在垂向剖面中表现出由下向上沉积物颗 粒由粗变细，所反映的沉积环境由浅水到深水，由氧化到 还原。海退层位与此相反。
海侵层位，在地质图上表现为新地层的地质界线超过 老地层，并盖于其上，形成超覆不整合。海退层位在地质 图上表现为新地层分布的面积比老地层小。
第二节 岩层厚度
岩层的厚度有四种
真厚度是指岩层顶面和底面之间的
垂直距离。
铅直厚度是指岩层顶面和底面之间
的铅直距离。产状不变的同一岩层在
各处的垂直厚度都相等。倾斜岩层的 铅直厚度永远大于真厚度。
真厚度、铅直厚度和视厚度 h—真厚度 H—铅直厚度 h′—视厚度 α—岩层真倾角 β—岩层视倾角
第二章 岩层产状和地层接触关系
第一节 岩层产状 第二节 岩层厚度 第三节 地层接触关系 第四节 潜山和披覆构造
第一节 岩层产状
一、岩层和层理
岩层是指两个层面限制的岩性相同，时代一 致的层状地质体。层面由短暂的沉积间断所形成。
地层是指同一地质历史时期形成的各种岩层 的总和。地层具有时代概念。
岩层是地层的最小单位。
同一沉积岩层，由于所处的地理位置、Βιβλιοθήκη Baidu源供应和沉 积环境的不同，常在横向上出现岩性变化，这种现象称为 横向变化。相反，岩性相同的岩层，也可能不是同一岩层， 可能是许多岩层的综合体，包括了相当长的时代，此现象 称为穿时现象。
三、水平岩层的特征
同一层面具有相同海拔高 度的岩层称为水平岩层。 其 有如下特征 ：
四、倾斜岩层及产状要素
根据沉积补偿原理，沉积岩层的原始产状是水平的。 当其受构造运动的影响，层面与现今的水平面有了一定的 交角，便成为倾斜岩层。倾斜岩层是一种最常见、较为简 单的构造形态。往往是某种构造形态的一部分，如褶曲的 一翼，断层的一盘。

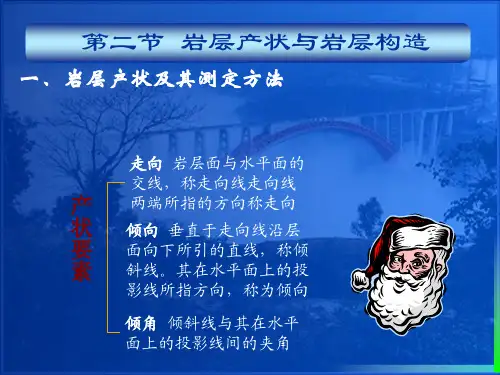

地质体在地壳中的产出状态 (空间位置)称为地质体的产状。 确定倾斜岩层的产出状态，需要 三个要素，即走向，倾向和倾角， 统称为产状三要素。因为走向和 倾向相差900故在实际工作中， 通常只用倾向和倾角表示岩层的 产状。
上下地层间的沉积间断面叫不整合面。不整合面在地 面的出露线叫不整合线。
根据不整合面上下地层的产状及所反映的地壳运动特 征，不整合可分为平行不整合和角度不整合两种主要类型。
平行不整合是指不整合面上下岩层产状一致的不整合， 也称假整合，由地壳的升降运动所造成。
角度不整合是指不整合面上下岩层产状不一致的不整 合，所反映的构造运动为褶皱运动。
地层的接触关系多种多样，但是，总起来说，不外整 合和不整合两种基本类型。
上下地层在沉积层序上没有间断，岩性或所含化石都 是一致的或递变的，它们的产状也基本平行，即它们是连 续沉积的，这种上下地层之间的接触关系，称为整合接触。
上下地层间的层序如果有了间断，即先后沉积的地层 之间缺失了一部分地层(这种沉积间断的时期可能代表没 有沉积作用的时期，也可能代表以前沉积的岩石被侵蚀的 时期)，地层之间这种接触关系称为不整合。
“V”字形法则也适用于其它比较平整的地质界面。如 断层面，不整合面等。
使用“V，／字形法则时，要注意两点。1、倾斜岩层的 走向与沟谷延伸方向平行时，不符合“V”字形法则。
2、“V”字形法则对于填绘和阅读分析大比例尺地质图有指 导意义。在中小比例尺地质图上，其反映不明显。
岩层的露头宽度取决于岩层的厚度、地形坡度和岩层倾 角三者之间的相互关系。
层理是岩石性质(颜色、成分、结构)沿垂直 方向变化而形成的层状构造。是一种原生构造， 在沉积过程中形成。
二、海侵层位与海退层位
沉积后岩层的原始产状一般总是近于水平的。由于古 地形的影响，岩层厚度常向地形高起的方向变薄以至尖灭， 层面也出现不同程度的倾斜，这种倾斜叫原始倾斜。
大陆相对变低，海水向大陆侵进，淹没了一部分原来 的陆地，使沉积范围扩大，称为海侵。反之为海退。
平行不整合示意图
角度不整合示意图
除平行不整合与角度不整合外，还有嵌入不整合、超 覆不整合以及非整合等。
嵌入不整合是由于不整合面的凹凸不平，致使不整合 面与上下地层均呈截交关系，其包括平行嵌入不整合和斜 交嵌入不整合。
超覆不整合又叫海侵不整合或地理不整合，是由于水 侵作用，在海(湖)盆地的边缘地带，使越来越新的地层直 接覆于剥蚀面之上而形成的新老地层之间的接触关系。其 在近岸处表现为角度不整合，向盆地内部常常为平行不整 合或整合接触所代替。
在实际工作中，由于地形等条件的限制，常见不到 岩层的层面，所见到的只是层面与陡壁的交线，此陡壁 常与岩层，走向线不垂直。这种情况下，只能测得岩层 的视倾向和视倾角。可利用公式或几何作图法进行真倾 角与视倾角之间的换算。视倾角总是小于真倾角。 真 倾 角 与 视 倾 角 的 关 系
tanβ=tanα.cosω
1、新岩层一定位于老岩层之 上。
2、岩层面与地表的交线(岩层 界线)在地质图上与地形等高 线平行或重合而不相交。
3、水平岩层的厚度是上层面 与下层面之间的高差。在地形 地质图上，可根据上下层面的 标高之差求得其厚度。
4、同一水平岩层在地质图上 不同地段所表现出的宽度(露 头宽度)是不同的。其受地形 的控制。
在不太大的范围内，岩层产状没有变化时，可把层面看成
平面，而起伏变化的地表是一个曲面。岩层露头线(岩层界线)
是平面与一个曲而的交线。
水平岩层的露头线在地质图上与地形等高线平行或重合， 不相交。
倾斜岩层的露头线形状既随岩层产状而变化，又受地形的 影响。常表现出有规律的“V”字形态，称“V”字形法则。
依倾斜岩层产状与地面坡向坡度的关系，“V”字形法则包 含三种情况：
