实验八干涉法测微小量【实验目的】1. 理解牛顿环和尖劈干涉条纹的成因与等厚干涉的含义。
2. 学习用等厚干涉法测量曲率半径和薄膜厚度。
3. 学会使用读数显微镜。
【实验仪器】牛顿环仪、劈尖【仪器介绍】1、目镜接筒2、目镜3、锁紧螺钉4、调焦手轮5、标 尺6、测微鼓轮7、锁紧手轮I &接头轴9、方轴10、 锁紧手轮II 11、底座12、反光镜旋轮 13、压片 14、 半反镜组 15、物镜组 16、镜筒17、刻尺 18、锁 紧螺钉 19、棱镜室 读数显微镜是测微螺旋和带十字叉丝的显微镜的组 合体，它是一种既可作长度测量又可作观察之用的光学仪 器。
本实验用来测量牛顿环的直径和劈尖厚度。
中包括读数显微镜的主要结构。
目镜（ 2） （3 ）固定于任一位置，棱镜室（19）可在转，物镜（15）用丝扣拧入镜筒内，镜筒（轮（4）完成调焦。
转动测微鼓轮（6）,显微镜沿燕尾导轨作纵向移动，利用锁紧手轮I （7）,将方轴（9）固定于接头轴十字孔中。
接头轴（ 8）可在底座（11）中旋转、升降，用锁紧手轮II （10）紧固。
根据使用要求不同方轴可插入接头轴另一个十字孔 中，使镜筒处水平位置。
压片（13）用来固定被测件。
旋转反光镜旋轮（ 12）调节反光镜方位。
为便于做等厚干涉实验，本仪器还配备了半反镜（14）附件。
旋转测微鼓轮可以使显微镜筒横向水平移动，通过标尺和测微鼓轮的读数可以准确确定显微镜筒 的水平横向位置。
标尺读数准线和测微鼓轮组成一个螺旋测微装置，当测微鼓轮旋转 一周时，标尺读数准线沿标尺移动1mm ，而测微鼓轮的圆周上刻有 100个分度，故每分度便相当于0.01mm 。
如图16-2所示读书显微镜的读数应为 29.723mm 。
（注意要估读一位）1 —标尺；2-标尺读数准线 ；3 -测微鼓轮；4 -测微鼓轮读数准线。
读数显微镜、钠光灯。
如图 16-1 可用锁紧螺钉 3600方向上旋16）用调焦手2I 19 10 11图 16-1H 9 L8 171615 n J3 124【实验原理】图16-21、牛顿环们设任意两级暗环的直径为D K 1和D K 2，由（16-2）式可得出:牛顿环是牛顿1675年在制作天文望远镜时偶然将一个望远镜的物镜放在平玻璃 上发现的。
(实验报告)干涉法测微小量(已批阅).
（实验报告）干涉法测微小量（已批阅）.
干涉法测微小量是物理、化学等多种领域常用的测量技术，可广泛应用于检测微小量的物理、化学物质的构成成分及大小等特性。
本实验以物理学仪器—干涉仪，以了解其相关原理及测量方法，详细研究并妥善操作干涉仪，实现对微小量的准确测量。
实验现场，我们装备了多种仪器设备，其中有半导体激光、光纤、波导、干涉物镜、计算机等，?表示所测实验样品的长度，?表示该物体的物理实验现象及测量结果。
所测样品经过精确调整，激光整体成像稳定、清晰。
依据干涉仪的原理，在激光学范畴，当灰度图像准确拍摄完毕，即可无缝连接计算机，把模拟航班仪及其相关接口的输入端全部接受，真实表示所测实验样品的物理偏移量。
在量测的过程中，根据实验要求，逐渐变化激光的数量，由而伴随波数的变化，随时记录模拟仪和相关输入端的变化，把变化偏移量输入计算机，由计算机将接受的数据按照原理预定义好的算法进行分析，由此根据分析结果，乘以放大系数，便可计算出微小物体的长度?。
本实验让我清楚地认识了干涉仪的基本原理，熟悉了具体的操作过程，详细了解了对微小量的测量原理，以及量测实验样品物理偏移量的处理过程，进而求出实验物体的长度?。
另外，本实验也锻炼了我们熟练操作干涉仪及相关仪器设备、形成有效数据、熟练处理数据的实际能力，积累了大量经验，掌握了实用的实验技术。
干涉法测微小量
小结与讨论：
此实验中采取了那些措施，来避免或减少误差？
1. 弦长取代牛顿环直径
2. 消除空程误差：测量时只往同一方向转动螺尺
3. 取较高级次的环进行测量
4. 记录暗纹，不记录亮纹，使观察更加精确
R =
2
+
− 2
4（n + i − i）
=
2
+
− 2
4n
结果如下
2
25
− 52
37.474 2
R5 =
=
= 794.890mm
4n
80 × 5.893 × 10−4
2
2
30
− 10
42.6432
R10 =
=
= 904.520mm
4n
80 × 5.893 × 10−4
《大学物理实验》实验报告
实验名称：
干涉法测微小量
实验时间：
2020 年 12 月 13 日星期日
实验目的：
一、研究光的干涉现象，
二、测定透镜的曲率半径；
三、学习测量微小长度
四、学习读数显微镜的使用等
实验仪器
牛顿环仪、钠灯、读数显微镜
实验原理：
两相干波光程差可表示为δ = 2nhcos i′
R、r、h 三者的关系h
只要测得 Dm 和 Dn 并数出环纹序数之差，可以利用上式求出曲率半径 R
实验内容：
本实验的主要内容为利用干涉法测平凸透镜的曲率半径
（1）使显微镜十字叉丝交点和牛顿环中心重合，并使水平方向的叉丝和标尺平行（与显微
镜移动方向平行）
（2）转动显微镜微调鼓轮，使显微镜沿一个方向移动，同时数出十字叉丝移过的暗环数，
干涉法测微小量
1.开始实验
2.牛顿环放置载物台：
3.打开钠光灯光源：
4.双击打开显微镜视图：
5.镜筒高度降至最小值：
6.双击目镜，弹出观察窗：
7.调节干涉条纹图像清晰度：
8.打开载物台，调节牛顿环中心位置：
9.打开微调窗口：
10.选择快速调节，调节位置，当干涉条纹较密集时，选择慢速调节，缓慢移动显微镜
11.填写实验数据：
12.向左调节显微镜位置，移动显微镜至右侧第35环位置，并记录读数。
13.再次向左调节显微镜位置，移动显微镜至右侧第30环位置，记录数据
14.依次测出剩下第25环，第20环，第15环，第10环，第5环位置并记录数据。
15.将显微镜移动至牛顿环左侧位置，读取第5环的位置
16.依次读出剩下环读数
曲率半径R=0.8900m。
基于改装的迈克尔逊干涉仪测量微小长度的三种方法
2、利用三棱镜测量光线偏振
光线偏振是指光线的电场方向在空间上呈一定规律的变化。利用三棱镜可以将 自然光分解为偏振光和自然光，通过测量偏振光的强度和相位差，可以确定光 线的偏振状态。具体方法是，将自然光照射到三棱镜的一个面上，经过三棱镜 的折射后，将得到偏振光和自然光，再通过迈克尔逊干涉仪对偏振光的强度和 相位差进行测量。
引言
物理实验是物理学的基础，也是培养学生科学素养和创新能力的关键环节。然 而，传统的物理实验教学存在一些问题，如实验内容单一、缺乏趣味性、与实 际应用脱节等，这些问题制约了学生创新能力和综合素养的培养。因此，本次 演示以迈克尔逊干涉仪的改装及应用为例，探讨如何通过改革物理实验教学， 培养综合创新人才。
差分测量迈克尔逊干涉仪是通过将参考臂和测量臂的路径差进行细分，从而增 加干涉条纹的精度。这种方法可以通过将路径差进行均分，使得每个干涉条纹 的间距更小，从而提高测量精度。
三种测量方法
1、利用迈克尔逊干涉仪测量平 面波动
平面波动是一种常见的物理现象，其波长和振幅是描述波动特征的重要参数。 利用迈克尔逊干涉仪可以测量平面波动的波长和振幅。具体方法是，将平面波 照射到迈克尔逊干涉仪的测量臂上，通过观察干涉条纹的变化，可以确定波长 和振幅。
结论
本次演示介绍了三种基于改装的迈克尔逊干涉仪测量微小长度的方法，包括利 用迈克尔逊干涉仪测量平面波动、利用三棱镜测量光线偏振和利用数字光学测 量系统测量微小长度。实验结果表明，这三种方法均能实现微小长度的测量， 但在精度、稳定性和操作难度方面存在差异。
参考内容
改革物理实验教学，培养综合创新人才——“迈克尔逊干涉仪的改装及应用” 的设计与实践
谢谢观看
在稳定性方面，数字光学测量系统和改进型迈克尔逊干涉仪均表现出良好的稳 定性。在实验过程中，数字光学测量系统的测量结果受外界干扰较小，而改进 型迈克尔逊干涉仪的干涉条纹也较为稳定。相比之下，传统迈克尔逊干涉仪的 干涉条纹容易受到外界干扰，稳定性较差。
光的干涉系统 实验4-2干射法测量压电陶瓷特性

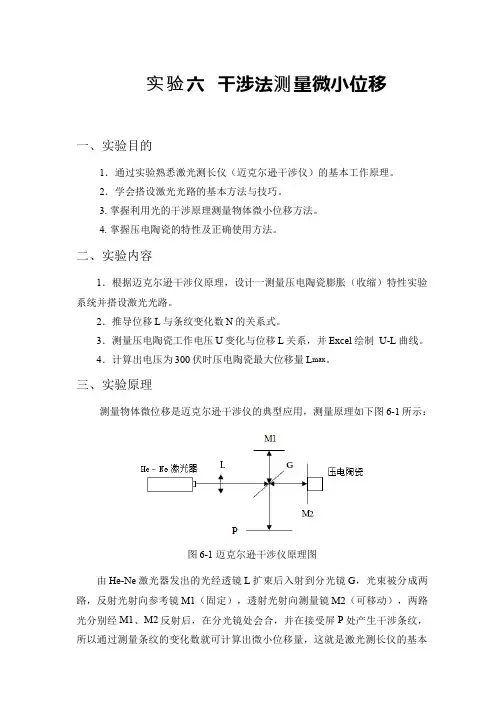

六 干涉法量微小位移实验测一、实验目的1．通过实验熟悉激光测长仪（迈克尔逊干涉仪）的基本工作原理。
2．学会搭设激光光路的基本方法与技巧。
3. 掌握利用光的干涉原理测量物体微小位移方法。
4. 掌握压电陶瓷的特性及正确使用方法。
二、实验内容1．根据迈克尔逊干涉仪原理，设计一测量压电陶瓷膨胀（收缩）特性实验系统并搭设激光光路。
2．推导位移L与条纹变化数N的关系式。
3．测量压电陶瓷工作电压U变化与位移L关系，并Excel绘制 U-L曲线。
4．计算出电压为300伏时压电陶瓷最大位移量L max。
三、实验原理测量物体微位移是迈克尔逊干涉仪的典型应用，测量原理如下图6-1所示：图6-1 迈克尔逊干涉仪原理图由He-Ne激光器发出的光经透镜L扩束后入射到分光镜G，光束被分成两路，反射光射向参考镜M1（固定），透射光射向测量镜M2（可移动），两路光分别经M1、M2反射后，在分光镜处会合，并在接受屏P处产生干涉条纹，所以通过测量条纹的变化数就可计算出微小位移量，这就是激光测长仪的基本原理。
本实验是利用压电陶瓷的特性，通过施加工作电压使压电陶瓷产生膨胀，从而推动固定在一维导轨上的反射镜（动镜）移动致使干涉条纹发生变化。
四、实验仪器减震光学平台、He-Ne激光器（波长0.6328μm）、可调反射镜、分光镜、接收屏、可调高压直流电源（调节范围0 — 350V）、 一维导轨、被测压电陶瓷一块、光电探测器和干涉条纹自动采集实验系统。
五、实验步骤1．调整激光器使之发出的光与平台平行2．用自准直法分别调节反射镜和分光镜与激光束垂直（即与光学平台垂直）。
3.搭设实验光路(1)放置动镜M2（M2与被测压电陶瓷一起固定在一维移动导轨上）使之激光束垂直。
(2)放置扩束透镜，使透镜光轴与激光束同轴。
(3)放置分光镜G与定镜M1，并分别调节G和M1使观察屏P上出现等倾干涉条纹。
4．撤掉观察屏P换上光电探测器，使干涉环中心暗（亮）斑对准光探测器接收窗，开启计算机进入“干涉条纹自动采集实验系统”5．测量开始，给压电陶瓷缓慢加电升压，根据测量曲线，记录电压与干涉条纹变化数量相关数据。
