SIM800模块硬件设计手册
SIM808V2.2.5用户手册V1.4
SIM808 V2.2.5 用户手册V1.41 SIM808芯片介绍：简要概括：SIM8008是四频模块，全球可用。
含有TTL电平接口等接口，能够实现发短信、打、GPRS传输数据、GPS等功能。
2 SIM808 V1.0模块介绍：●一组TTL电平接口，兼容5V/3.3V/2.85V系统。
注意是TTL电平接口！！注意，模块默认TTL电平高电压时5V，如果您的系统不能接受5V这么高的电压，请按照后续对硬件处理的说明。
●频率为 850/900/ 1800/1900 MHz●5V供电电压为4.8V-5.2V，电流要保证1A或以上。
4V供电电压为3.6V-4.2V，电流要保证1A或以上。
●工作温度: -40 degrees C to +85 C●三个LED指示灯：一个是RING指示灯，一个是网络指示灯，一个PPS指示灯。
注开机后，等待约2秒，首先RING指示灯常亮，然后网络指示灯快闪（1秒灭1秒亮），当模块注册到网络后，网络指示灯慢闪（1秒亮，3秒灭）。
当GPS定位后，PPS灯会闪烁（1秒亮1秒灭），蓝牙固件版本无PPS灯。
●尺寸:54*42mm。
●SIMCARD卡座: micro SIMCARD 卡座，也就是可以直接用小卡。
安装SIM卡时，请关闭电源，安装方向参考卡座旁丝印标示。
●PPS授时接口，不用时悬空处理。
●复位接口，低电平并持续2秒有效，不用时悬空处理。
3 SIM808 V1.0硬件典型连接介绍：12处为模块的通信接口，包括TTL电平串口和电源接口。
电源由5V GND组成，TTL电平串口由TXD RXD GND组成。
注意电源GND和串口的GND功能是一样的。
供电：管脚为5V GND。
保证4.8V-16V，电流保证1A或以上，推荐使用5V 1A 电源。
使用锂电池供电接口时，请将电压限制在3.4-4.4V之间，电流1A或以上。
电压很容易获取到，电流需要注意。
不管你是从哪里取电来给模块供电，必须要保证给模块供电的电流要达到1A。
SIM800系列模块TCPIP协议AT命令使用手册_V1.00
规者可被追究支付赔偿金。对专利或者实用新型或者外观设计的版权所有，
V1.00
2
1130.2011
SIM800 系列模块 TCPIP 协议 AT 命令使用手册
版本历史
版本 V1.00
章节 初始版本 for davidzeng
更改说明 本手册依据 SIM800E 模块 AT 命令测试报告编写
V1.00
一般事项 SIMCom 把本手册作为一项对客户的服务，编排紧扣客户需求，章节清晰，叙述简要， 力求客户阅读后，可以通过 AT 命令轻松使用模块，加快开发应用和工程计划的进度。 包含可能属于客户的任何信息。 而且， SIMCom 不承担对相关附加信息的任何独立试验， 的责任。 由于产品版本升级或其它原因， 信息修改，恕不另行通知。 本手册内容会不定期进行更新。 除非另有约定， 本手册 手册中 仅作为使用指导， 本手册中的所有陈述、 信息和建议不构成任何明示或暗示的担保。
3.6.3 实例关闭连接及移动场景 ...................................................................................................18 3.7 AT+CSTT 启动任务并设置接入点 APN 、用户名、密码 ..................................................18 3.8 AT+CIICR 激活移动场景 (或 发起 GPRS 或 CSD无线连接 )............................................19 3.9 AT+CIFSR 获得本地 IP地址 ................................................................................................19 3.10 AT+CIPSTATUS 查询当前连接状态 .................................................................................20 3.11 AT+CDNSCFG 配置域名服务器 DNS...............................................................................21 3.12 AT+CDNSGIP 域名解析 ....................................................................................................22 3.13 AT+CIPHEAD 设置接收数据是是否显示 IP头 ................................................................22 ‘ >’ 和 send ok.................................................23 3.14 AT+CIPATS 设置自动发送数据的时间 ............................................................................23 3.15 AT+CIPSPRT 设置发送数据时是否显示 3.16 AT+CIPSERVER 配置为服务器 ........................................................................................24 3.17 AT+CLPORT 设置本地端口号 ..........................................................................................25 3.18 AT+CIPCSGP 设置为 CSD或 GPRS连接模式 ...................................................................26 3.19 AT+CIPSRIP 设置接收数据时是否显示发送方的 IP 地址和端口号 ...............................27 3.20 AT+CIPDPDP 设置是否检查 GPRS 网络时间状态 ...........................................................27
SIM800L_硬件设计手册_V1.00
SIM800L_硬件设计手册_V1.00
文档名称: 版本: 日期: 状态: 文档控制号:
SIM800L 硬件设计手册 1.00 2013-05-10 草稿 SIM800L_硬件设计手册_V1.00
Smart Machine Smart Decision
前言
感谢使用 SIMCom 提供的 SIM800L 系列模块。本产品具有标准 AT 命令接口，可以提供 GSM 语音、 短消息等业务。使用前请仔细阅读用户手册，您将领略其完善的功能和简洁的操作方法。
华为FusionModule800小型数据中心解决方案说明书
FusionModule800 产品简介FusionModule800是面向于边缘计算和分支网点的小型模块化数据中心解决方案。
该方案通过高集成度的设计方式，一体化集成配电、UPS 、监控、制冷、机柜和灭火模块（可选）等系统，可大幅节省数据中心占地面积，为用户打造“一排一DC ”的极简数据中心。
FusionModule800采用工厂预测试、预安装、预调试的方式，核心部件工厂预装，现场即插即用，快速部署。
同时，搭配华为移动智能管理APP ，轻松实现机房远程运维。
产品简介•金融（支行及大型营业网点）、政府、教育、医疗、交通、能源、中小企业、商业零售、运营商营业网点等•室内场景应用场景极简•所有部件工厂预制，现场只需简单并柜，4小时完成硬件搭建，2天实现业务上线•支持柜内灭火模块*，即插即用更便捷绿色•冷电控一体化设计，节省占地2~3柜•密闭冷热通道设计，防尘降噪，高效制冷智能•支持面部识别，免密码登录，免钥匙开门•内置智能电表，支持电量统计和PUE 显示*•支持移动智能管理* ，远程专业运维安全•轻载除湿技术，10%负载时可靠除湿，避免机房凝露•支持自动弹开门，高温时自动弹开，辅助散热产品特点*：选配功能FusionModule800分解图指示灯配电模块UPS 监控模块温控通道弹门装置（后）弱电线槽（选配）摄像头（选配）弹门装置（前）玻璃门10寸触摸屏强电线槽（选配）FusionModule800场景图250mmIT 柜IT 柜PDU UPS 监控温控IT 柜IT 柜IT 柜温控IT 柜IT 柜电池密闭热通道密闭冷通道1100mm技术参数版权所有©华为数字能源技术有限公司2021。
保留一切权利。
非经本公司书面同意，任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部，并不得以任何形式传播。
备注：1.BC3L 、BC5L ：UPS 支持无冗余和N+1冗余两种模式运行。
2.BC2L 、BC4L ：UPS 可支持2N 配电模式或连续制冷。

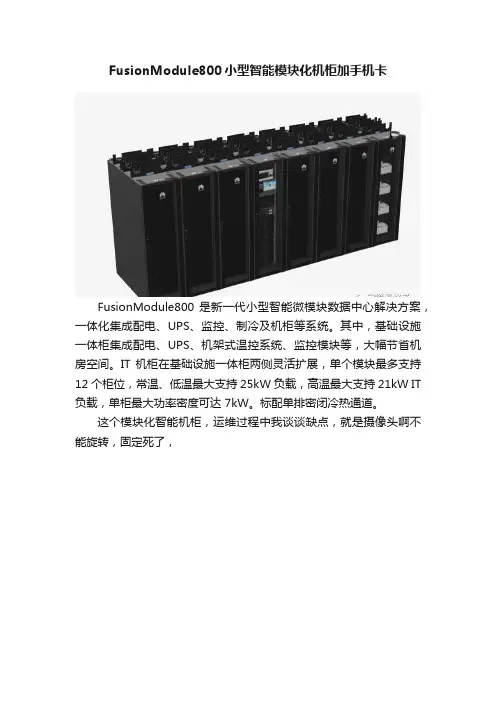

FusionModule800小型智能模块化机柜加手机卡
FusionModule800小型智能模块化机柜加手机卡FusionModule800 是新一代小型智能微模块数据中心解决方案，一体化集成配电、UPS、监控、制冷及机柜等系统。
其中，基础设施一体柜集成配电、UPS、机架式温控系统、监控模块等，大幅节省机房空间。
IT 机柜在基础设施一体柜两侧灵活扩展，单个模块最多支持12 个柜位，常温、低温最大支持 25kW 负载，高温最大支持 21kW IT 负载，单柜最大功率密度可达 7kW。
标配单排密闭冷热通道。
这个模块化智能机柜，运维过程中我谈谈缺点，就是摄像头啊不能旋转，固定死了，手机app远程查看不支持苹果手机，夏秋天多雨天气，机柜外面全都是露水，那个水布满最中间的核心机柜，就是放空调和ups主机的那个机柜。
感觉水浸都要报警了AI/DI3告警，流水号：5722故障设备ECC800，详细情况如下图片被删除了，只能看到缩略图放大后看不清，告警详情，告警描述，可能传感器坏了，或者漏水了之类的提醒，吓得我感觉把进机房的水管阀门给关闭了。
别人漏水把机房淹了机柜地板下黄色线就是检测水浸的设施机柜上的平板上面安装的机柜检测的app，也是很不好，总是自己退出，每天进去都要重新登录机柜制冷也不好，由于边上安装很多设备，导致散热不好，最远处的机柜温度总是降不下来高于警戒温度29度，一般这是到20℃到24℃。
数落完缺点，进入正题，给这个机柜加手机卡，便于手机收到机柜的报警信息。
要是有个微信小程序或app接受告警也不错。
电脑上登录智能机柜管理界面，修改温湿度上下限告警温度值建好后的设置机柜的中心机柜位置下面看看手机SIM卡插到华为机柜的那个位置，就是ECC800的模块上已经运行的设备需要把这个模块断电，然后拍照记录好插线位置，记录好，然后断电，拔线，把这个模块抽出来，插上SIM卡到机柜的SIM卡插槽上面，接线上电即可。
重启需要3-5分钟比较慢。
这样就硬件SIM卡安装成功。
重启成功，然后电脑登录机柜，app上没有这个设置，必须是电脑连接登录成功，使用admin用户登录才能设置SIM卡加成功在系统里面实时监控-左侧短信模块- 看到SIM卡在位状态是在位，表示SIM卡安装成功，系统已经检测到了，下面就是设置告警手机接收的部分。
SIM800_SIM900_硬件差异文档_V1.01
*Note: Due to the different platforms.
3
SIM800 与 SIM900 电气特性上的差异
Difference 供电范围 开机键电压域 VRTC 供电范围 VDD_EXT 续流能力 按键背光灯 PWRKEY低有效电平 输入有效高电平(VIH) 输入有效低电平(VIL) 输出有效高电平(VOH) 输出有效低电平(VOL) SIM800 3.4~4.4V VBAT 1~2.8V 50mA 支持，最大100mA <1.7V 2.1<VIH<3.1 -0.3<VIL<0.7 >2.4V <0.4V SIM900 3.2~4.8V 3V 2~3.15V 10mA 不支持 <0.42V 2.4<VIH VIL<0.4 >2.7V <0.1V
5
SIM800_SIM900 _硬件差异文档_V1.01 2013年7月22号
SIM800 与 SIM900 引脚定义上的差别
引脚编号 2 6 23 24 27 28 53 SIM800 GND PCM_OUT KPLED VBUS USB_DP USB_DM ANT_BT SIM900 NC NC NC NC DBG_TXD DBG_RXD GND
2
SIM800 与 SIM900 功能上的差异
Difference 蓝牙功能 PCM/SPI/SD 接口 PWM数量 中断功能 USB 接口 调试端口 按键数量 射频同步信号 SIM800 支持 全都支持 1路 PWM 部分GPIO可配置为中断 支持 USB接口调试 5*5*2 支持（提前量220uS） SIM900 不支持 只支持SPI 2 路PWM 所有的GPIO都可配置为中 断 不支持 DEBUG_TXD/DBG_RXD 4*5 不支持
SIM800C通讯模块调试（一）
SIM800C通讯模块调试（⼀）SIM800C通讯模块调试（⼀）⼀、模块功能（1）TCP／IP：可以低功耗实现语⾳、SMS 和数据信息的传输。
这也是最常使⽤的功能。
（2）Telephone：可拨打和接听电话，⽤于报警及监听。
（3）SMS：可发送和接收短信，分为两种：中英⽂短信和彩信。
⽤于短信报警，监控以及远程控制。
（4）Bluebooth：与其它设备进⾏蓝⽛通信。
（5）FTP：⽂件传输协议，⽤于固件升级等。
（6）HTTP：超⽂本传输协议，与WEB 服务器通信进⾏数据交互。
（7）DTMF：通话时，监测对⽅的按键输⼊，进⾏按键控制。
⼆、硬件2.1接线端⼦如图。
正常只需要VIN、GND、TXD、RXD就可以通讯了。
可以与电脑或者单⽚机通讯。
2.2接线图三．软件1. 串⼝调试助⼿2. 汉字UNICODE互换⼯具3. VB编程软件四、AT调试4.1 通⽤功能测试AT //握⼿测试OKAT+CSQ+CSQ: 16,0 //信号强度测试OKAT+CSQ=? //信号强度值范围测试+CSQ: (0-31,99),(0-7,99)OKAT+CSMINS? //SIM卡插好没有+CSMINS: 0,1 //插好OKAT+CREG? //电信⽹络连上没有OKAT+COPS? //通讯公司？+COPS: 0,0,"CHINA MOBILE" //通信公司AT+GSV //模块信息？SIMCOM_Ltd //⼚家SIMCOM_SIM800C //型号Revision:1418B07SIM800C24_BT //版本号，BT表⽰有蓝⽛功能OKAT+CGSN //序列号86605XXX733OKAT+CPOWD=1 //关闭模块，相当于电脑软关机NORMAL POWER DOWN //此时可以拔掉模块与电脑的连接线4.2通话测试AT //握⼿测试OKATD186*****832; //拨打电话，注意电话号码后⾯有符号OKATH //挂断电话OKRING //有其他电话打⼊，有电话打⼊RINGRINGRINGNO CARRIER //对⽅电话挂断AT+CLIP=1 //来电⾃动显⽰OKRING //有其他电话打⼊，有电话打⼊+CLIP: "186*****832",161,"",0,"",0 //来电电话号码已经显⽰出来AT+CPOWD=1 //关闭模块，相当于电脑软关机NORMAL POWER DOWN //此时可以拔掉模块与电脑的连接线4.3短信测试AT //握⼿测试OKAT+CMGF=1 //短信⽂本形式发送OK //短信测试AT+CMGS="+86186***832" //发送短信> Hello!good night. //英⽂短信内容测试>+CMGS: 5OK //已经发送AT+CSCA? //短信中⼼号码？+CSCA: "+86138********",145OKAT+CMGF=0 //短信PDU形式发送OKAT+CMGS=29 //短信长度> 0891683108100005F011000D91688156530138F20008B00E665A4E0A597DFF01 //665A4E0A597DFF01是“晚上好！”的unicode码，如下图>+CMGS: 6AT+CMGF=1OK //中⽂短信测试AT+CSMP=17,167,1,8 //设置短消息⽂本参数OKAT+CSCS="UCS2" // UCS2是以16bit（如汉字）编码OKAT+CMGS="00310038003600350033003500310030003800330032"> 665A4E0A597DFF0153174EAC6B228FCE60A8FF01 //晚上好！北京欢迎您！>+CMGS: 7OKAT+CMGF=1OK //中英⽂短信测试AT+CSMP=17,167,1,8OKAT+CSCS="UCS2"OKAT+CMGS="00310038003600350033003500310030003800330032" //电话号码：186 (832)>665A4E0A597DFF0100570065006C0063006F006D006500200074006F0020004200650069 004A0069006E0067002153174EAC6B228FCE60A8FF01//短信内容：晚上好！Welcome to BeiJing!北京欢迎您！>+CMGS: 8OKAT+CPOWD=1 //关闭模块，相当于电脑软关机NORMAL POWER DOWN //此时可以拔掉模块与电脑的连接线OKAT+CGMR //查询蓝⽛固件版本Revision:1418B07SIM800C24_BTOKAT+BTHOST? //查询蓝⽛名称+BTHOST: SIM800C,38:1c:4a:f9:1d:0aOKAT+BTHOST=SIM800CXSG //修改蓝⽛名称OKAT+BTHOST? //再次查询蓝⽛名称+BTHOST: SIM800CXSG,38:1c:4a:f9:1d:0aOKAT+BTPOWER=1 //打开蓝⽛电源OKAT+BTSCAN=1,15 //搜索附近蓝⽛设备OK+BTSCAN: 0,1,"榄呰摑metal",68:3e:34:6f:0d:78,-54 //⼿机蓝⽛是中⽂名，所以有点问题（乱码）+BTSCAN: 1AT+BTSCAN=1,15 //修改⼿机蓝⽛名称为英⽂后，再次搜索附近蓝⽛设备OK+BTSCAN: 0,1,"metal",68:3e:34:6f:0d:78,-49 //⼿机蓝⽛名称正常，为全英⽂：metal+BTSCAN: 1//⼿机使⽤“蓝⽛串⼝助⼿”软件连接蓝⽛设备：SIM800CXSG+BTPAIR: 1,"metal",68:3e:34:6f:0d:78+BTCONNECTING: "68:3e:34:6f:0d:78","SPP" //⼿机发来了蓝⽛连接请求AT+BTACPT=1 //接收连接请求OK+BTCONNECT: 1,"metal",68:3e:34:6f:0d:78,"SPP"AT+BTSPPSEND //向⼿机发送信息（全英⽂）> good nightSEND OK //发送成功。
