555芯片各种应用电路
555芯片常用电路应用
555芯片引脚图555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。
555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555引脚图如下所示。
555引脚图555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.555属于cmos工艺制造.555引脚图介绍如下1地 GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
555芯片定时电路
555芯片定时电路555芯片是一种广泛应用于定时电路的集成电路。
它具有可调节的稳定多谐振荡器和一个比较器，可以根据输入信号的频率和幅度来生成输出波形。
本文将介绍555芯片的工作原理、应用场景以及调节定时电路的方法。
一、555芯片的工作原理555芯片由电压比较器、RS触发器、RS锁存器、发生器和输出级组成。
当电源电压施加到芯片上时，发生器开始工作，产生一个方波信号。
根据输入引脚上的不同电平，比较器会判断方波信号的高低电平，从而改变输出引脚的电平状态。
通过调节外部电阻和电容，可以改变方波信号的频率和占空比，实现定时电路的功能。
二、555芯片的应用场景1. 脉冲发生器：555芯片可以产生各种各样的脉冲信号，如方波、正弦波、三角波等。
这些脉冲信号在实际应用中被广泛用于时钟信号、定时器、频率计等领域。
2. 延时器：通过调节外部电阻和电容，可以实现不同的延时功能。
这在需要控制设备启动或停止时间的场景中非常有用，如定时灯、定时开关等。
3. 调制解调器：555芯片可以实现调制解调器的功能，将模拟信号转换为数字信号，实现信息的传输和接收。
4. 脉冲宽度调制：通过调节电阻和电容的数值，可以改变输出方波信号的占空比，从而实现脉冲宽度的调制。
这在直流电机的速度控制、LED灯的亮度调节等方面有广泛的应用。
三、调节定时电路的方法1. 改变电阻值：通过改变电阻的数值，可以改变电荷和放电的速率，从而改变定时电路的周期和频率。
电阻值越大，周期越长，频率越低；电阻值越小，周期越短，频率越高。
2. 改变电容值：通过改变电容的数值，可以改变电荷和放电的时间常数，从而改变定时电路的周期和频率。
电容值越大，周期越长，频率越低；电容值越小，周期越短，频率越高。
3. 调节电源电压：改变电源电压的大小，可以改变芯片内部的电流流动速度，从而改变定时电路的周期和频率。
电压越高，周期越短，频率越高；电压越低，周期越长，频率越低。
总结：555芯片是一种功能强大的定时电路集成电路，具有广泛的应用场景。
555电路制作与运用大全
555电路制作与运用大全
1.555单稳态电路
555单稳态电路是一种能够在输入脉冲到来时产生一个持续一段时间
的高电平输出的电路。
它的主要应用场景包括延时开关、触发器等。
制作
方法如下：
材料：555集成电路、几个电阻、电容、开关、继电器等。
步骤：
1）将555集成电路的引脚插入面包板或焊接到电路板上。
2）连接电阻、电容等器件，具体的连线可以参考555电路的原理图。
3）连接电源，注意检查电路的极性，否则会损坏电路。
4）通过改变电阻、电容的数值来调节单稳态电路的触发时间和输出
时间。
2.555多谐振荡电路
555多谐振荡电路是一种能够产生多种频率的输出信号的电路。
它的
主要应用场景包括音乐电子琴、信号发生器等。
制作方法如下：材料：555集成电路、几个电阻、电容、开关、音频放大器等。
步骤：
1）将555集成电路的引脚插入面包板或焊接到电路板上。
2）通过改变电阻、电容的数值来调节多谐振荡电路的输出频率。
3）将输出信号接入音频放大器，通过喇叭或耳机进行放音。
3.555频率分割器
555频率分割器是一种能够将输入信号分割成多个固定频率的输出信号的电路。
它的主要应用场景包括计数器、时钟电路等。
制作方法如下：材料：555集成电路、几个电阻、电容、开关、LED等。
步骤：
1）将555集成电路的引脚插入面包板或焊接到电路板上。
2）通过改变电阻、电容的数值来调节频率分割器的输出频率。
3）将输出信号接入LED灯或其他指示器，通过亮灭来显示频率分割的结果。
总结：。

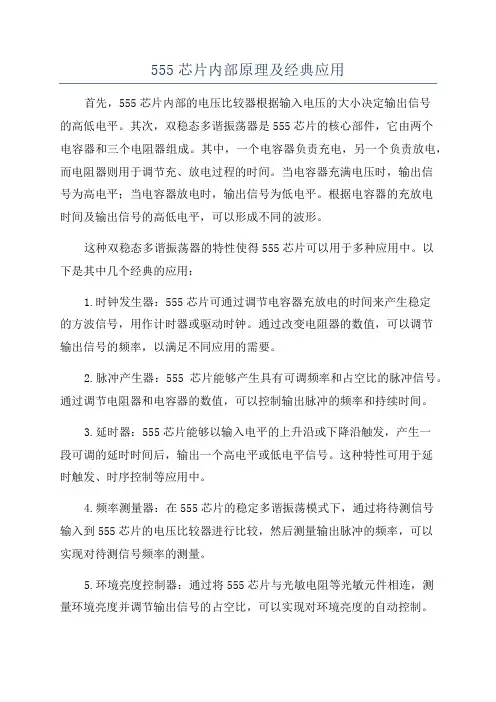

555芯片内部原理及经典应用
555芯片内部原理及经典应用首先，555芯片内部的电压比较器根据输入电压的大小决定输出信号的高低电平。
其次，双稳态多谐振荡器是555芯片的核心部件，它由两个电容器和三个电阻器组成。
其中，一个电容器负责充电，另一个负责放电，而电阻器则用于调节充、放电过程的时间。
当电容器充满电压时，输出信号为高电平；当电容器放电时，输出信号为低电平。
根据电容器的充放电时间及输出信号的高低电平，可以形成不同的波形。
这种双稳态多谐振荡器的特性使得555芯片可以用于多种应用中。
以下是其中几个经典的应用：1.时钟发生器：555芯片可通过调节电容器充放电的时间来产生稳定的方波信号，用作计时器或驱动时钟。
通过改变电阻器的数值，可以调节输出信号的频率，以满足不同应用的需要。
2.脉冲产生器：555芯片能够产生具有可调频率和占空比的脉冲信号。
通过调节电阻器和电容器的数值，可以控制输出脉冲的频率和持续时间。
3.延时器：555芯片能够以输入电平的上升沿或下降沿触发，产生一段可调的延时时间后，输出一个高电平或低电平信号。
这种特性可用于延时触发、时序控制等应用中。
4.频率测量器：在555芯片的稳定多谐振荡模式下，通过将待测信号输入到555芯片的电压比较器进行比较，然后测量输出脉冲的频率，可以实现对待测信号频率的测量。
5.环境亮度控制器：通过将555芯片与光敏电阻等光敏元件相连，测量环境亮度并调节输出信号的占空比，可以实现对环境亮度的自动控制。
除了以上应用外，555芯片还可以用于温度测量、声音闪光灯、警报器等其他领域。
总之，555芯片以其多功能、稳定性和易于调节的特点，在电子电路领域应用广泛。
不仅能够实现各种信号的产生、控制和测量，还能够适应不同的电气环境和需求。
555集成电路应用800例
555集成电路应用800例摘要：一、引言1.集成电路概述2.555集成电路简介二、555集成电路的应用领域1.信号处理2.控制器3.模拟电路4.数字电路三、555集成电路的基本原理1.内部结构2.工作原理四、555集成电路的关键参数1.电阻2.电容3.电感五、555集成电路的典型应用电路1.施密特触发器2.多谐振荡器3.脉冲发生器4.电压控制器六、555集成电路的选用与安装1.型号选择2.封装与引脚3.安装与测试七、555集成电路的故障诊断与维修1.故障诊断方法2.维修策略八、555集成电路的应用案例1.音频放大器2.频率计数器3.温度控制器4.无线通信模块九、总结与展望1.555集成电路的重要性2.发展趋势与应用前景正文：一、引言1.集成电路概述集成电路（Integrated Circuit，简称IC）是一种电子元器件，它将多个电子器件及其互连电路集成在同一半导体材料基片上，具有体积小、性能稳定、功能强大等特点。
集成电路在现代电子技术中有着广泛的应用，是电子设备的核心部分。
2.555集成电路简介555集成电路，又称555定时器，是一种常用的CMOS数字集成电路。
它具有两个输入端（INH和GND）、一个输出端（OUT）以及一个控制端（THRESHOLD和TRIGGER）。
555定时器广泛应用于信号处理、控制器、模拟电路和数字电路等领域。
二、555集成电路的应用领域1.信号处理555集成电路可用于信号处理，如滤波、放大、积分、微分等。
通过搭建不同类型的滤波器，可以实现对信号的降噪、放大等处理。
2.控制器555集成电路可作为控制器，对其他电子器件进行控制。
例如，它可以用于实现电机控制、灯光控制等功能。
3.模拟电路555集成电路可用于搭建各种模拟电路，如电压跟随器、电压调整器等。
通过合理设计电路，可以实现对模拟信号的处理和控制。
4.数字电路555集成电路可作为数字电路的核心器件，用于实现计数、定时、报警等功能。
应用555芯片的一些常用电路
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
无稳类电路第三类是无稳工作方式。
无稳电路就是多谐振荡电路，是555电路中应用最广的一类。
电路的变化形式也最多。
为简单起见，也把它分为三种。
第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。
第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。
其中第1个单元电路（3.2.1）是应用最广的。
第2个单元电路（3.2.2）是方波振荡电路。
第3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不同，因此分别以3.2.3a 和3.2.3b的代号。
555各种应用电路实例
555各种应用电路555触摸定时开关集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA 吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
曝光时间计算公式为：T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。
555电路运用大全
555电路运用大全
1.稳定的方波发生器：555电路可以被配置成生成稳定的方波信号，这在一些数字电路或通信电路中是很有用的。
2.脉冲宽度调制器（PWM）：555电路可以用于生成占空比可调的PWM 信号，广泛用于电机控制、电压调节和能量转换等领域。
3.电压控制振荡器（VCO）：通过调节控制电压，555电路可以被配置成一个电压控制振荡器。
VCO在频率合成、FM调制和音频合成等领域有广泛应用。
4.脉冲发生器：555电路可以产生固定频率和占空比的脉冲信号，适用于时序控制、定时测量、模拟信号处理等应用。
5.时间延迟器：通过控制电容和电阻的数值，555电路可以实现时间延迟功能，常用于定时开关、风扇延时关闭等应用。
6.多谐振荡器：通过增加电容和电阻，555电路可以配置成多谐振荡器，被广泛应用于音响设备和信号处理中。
7.脉冲调制解调器：通过配置为包络检测器和相干解调器，555电路可以用于数字通信中的脉冲调制解调。
8.频率分频器：555电路可以用作频率分频器，将一个高频输入信号分频为较低频率的输出信号，适用于时钟分频和频率调整应用。
9.触发器：555电路可以被用作触发器，用于时序控制、缓冲与放大信号等。
10.超声波发生器：通过使用声音压电换能器，555电路可以被配置为超声波发生器，常用于超声波清洗仪、超声波测距器等设备。
555芯片的常用电路应用
555芯片引脚图555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。
555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555引脚图如下所示。
555引脚图555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.555属于cmos工艺制造.555引脚图介绍如下1地 GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种<图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种<图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种<图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
关于555集成电路原理及应用
关于555集成电路原理及应用555集成电路是一种经典的通用定时器，也被广泛应用于各种电子设备中。
它由三个5K欧姆的电阻和两个电压比较器组成，并且在同一个芯片上集成了放大器、比较器、反相器和触发器等功能。
555集成电路有多种类型，每一种类型的应用领域都有所不同。
555集成电路主要有以下几种类型：1.555定时器：555定时器是555集成电路最常见的类型，能够通过改变电阻和电容的值来实现不同的定时功能。
它可以用作时钟发生器、频率分频器、脉冲宽度调制器、脉冲位置调制器等。
2.555脉宽调制器：555脉宽调制器被广泛应用于电子设备中的PWM 控制电路。
它可以通过调整电阻和电容的值来调节输出脉冲的占空比，从而实现对脉冲宽度的精确控制。
这种类型的555集成电路在电机控制、照明控制、通信设备等领域得到广泛应用。
3.555频率分频器：555频率分频器是一种将输入信号的频率分频为输出信号的频率的设备。
它可以通过改变电容和电阻的值来实现不同的分频比。
这种类型的555集成电路在通信设备、数字显示器等领域有着重要的应用。
4.555驱动器：555驱动器可以将输入信号转化为高电平或低电平的输出信号，并且具有较大的输出能力。
它可以用来驱动各种负载，如LED 灯、继电器、电机等。
这种类型的555集成电路在工控设备、自动化设备等领域得到广泛应用。
555集成电路的应用非常广泛，在电子设备中可以用于时钟电路、计时器、触发器、发生器、速度测量、调光控制、脉冲调制、频率测量、脉冲宽度测量等领域。
它具有稳定可靠、使用方便、性能优良的特点，因此被广泛应用于消费电子、通信设备、汽车电子、工业自动化等领域。
总之，555集成电路作为一种经典的通用定时器，具有多种类型和广泛的应用。
它在电子设备中扮演着重要的角色，对于实现各种定时、控制和驱动功能起到了至关重要的作用。
555经典应用电路
555经典应用电路555电路概括是美国Signetics公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5kΩ的电阻而得名。
此电路后来竟风靡世界。
目前，流行的产品主要有4个：BJT两个：555，556（含有两个555）；CMOS两个：7555，7556（含有两个7555）。
555定时器可以说是模拟电路与数字电路结合的典范。
两个比较器C1和C2各有一个输入端连接到三个电阻R组成的分压器上，比较器的输出接到RS触发器上。
此外还有输出级和放电管。
输出级的驱动电流可达200mA。
比较器C1和C2的参考电压分别为UA和UB，根据C1和C2的另一个输入端——触发输入和阈值输入，可判断出RS触发器的输出状态。
当复位端为低电平时，RS触发器被强制复位。
若无需复位操作，复位端应接高电平。
555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为555，用CMOS 工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。
555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS 或者模拟电路电平兼容。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555 定时器的内部电路框图和外引脚排列图分别如图2.9.1 和图2.9.2 所示。
它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC /3 和2VCC /3 555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当5 脚悬空时，则电压比较器A1 的反相输入端的电压为2VCC /3，A2 的同相输入端的电压为VCC /3。
555电路制作800例
555电路制作800例555电路是一种常见的集成电路，具有多种应用。
下面我将从不同角度给出800个例子，介绍555电路的制作和应用。
1. 555定时器电路：555单稳态电路，用于产生指定时间的脉冲信号，可用于触发器、延时开关等。
555多谐振荡电路，可产生多种频率的方波信号，常用于音乐合成、信号发生器等。
2. 555脉宽调制（PWM）电路：555 PWM调光电路，用于调节LED灯的亮度，可用于照明控制、舞台灯光等。
555 PWM电机驱动电路，用于控制电机的转速和方向，常用于机器人、无人机等。
3. 555频率计和计时器电路：555频率计电路，用于测量信号的频率，可用于音频设备、无线通信等。
555计时器电路，用于计时、定时报警等应用，常用于定时器、闹钟等。
4. 555触发器和翻转器电路：555触发器电路，用于检测输入信号的边沿，可用于触摸开关、遥控器等。
555翻转器电路，用于产生正/负逻辑的输出信号，常用于数字电路、计算机等。
5. 555传感器接口电路：555温度传感器接口电路，用于将温度传感器的模拟信号转换为数字信号，可用于温度监测、恒温控制等。
555光敏传感器接口电路，用于将光敏传感器的模拟信号转换为数字信号，常用于光敏控制、安防系统等。
6. 555声音和音频电路：555声音效果电路，用于产生各种声音效果，可用于音乐合成器、电子琴等。
555音频放大器电路，用于放大音频信号，常用于音响系统、电视机等。
7. 555闪光和闪烁电路：555闪光灯电路，用于产生高亮度的闪光效果，可用于照相机、摄像机等。
555闪烁灯电路，用于产生闪烁效果，常用于警示灯、广告牌等。
8. 555电源管理电路：555电池充电器电路，用于充电电池，可用于手机、笔记本电脑等。
555电源开关电路，用于控制电源的开关，常用于电子设备、电路板等。
9. 555电路辅助功能：555电路保护电路，用于保护电路免受过流、过压等损害，可用于电子设备、电源系统等。
555芯片的原理以及应用
555芯片的原理以及应用1. 555芯片的概述555芯片，也称为NE555，是一种经典的集成电路，由美国德克萨斯仪器公司（Texas Instruments）于1972年推出。
它是一种多功能定时器，广泛应用于电子电路中，以实现各种定时、延时、频率分割和脉冲调制等功能。
2. 555芯片的工作原理555芯片基于RC（电容-电阻）振荡器的工作原理。
它由比较器、内部参考电压源、RS触发器、RS触发器控制逻辑、输出驱动器等组成。
工作过程如下： - 初始状态下，触发端（TRIG）处于低电平，复位端（RST）处于高电平，输出端（OUT）处于低电平。
- 当触发端的电压低于1/3的Vcc （Vcc为芯片供电电压）时，换能器的输出状态反转，OUT端输出高电平。
- 当OUT端输出高电平时，电容开始充电，直到电压达到2/3的Vcc。
- 一旦电容电压达到2/3Vcc，RS触发器反转，OUT端输出低电平。
- 同时，内部比较器将触发端与控制端（CTRL）进行比较。
如果触发端电压低于控制端电压，RS触发器将再次反转，OUT端输出高电平，电容开始充电，循环往复。
3. 555芯片的应用555芯片在电子领域的应用非常广泛，下面列举了几个典型的应用案例：3.1 延时器由于555芯片有可调的RC周期，它常常被用作延时器。
通过调整电阻和电容的值，可以实现不同的延时时间。
基于此原理，555芯片在许多领域被用作延时触发器，例如摄影、闪光灯控制、舞台灯光控制等。
3.2 频率分割器555芯片也可以用作频率分割器，通过将输出连接到输入，实现部分频率的输出。
该功能常用于数码时钟、频率计等电路中。
3.3 方波发生器555芯片还可以用作方波发生器。
方波波形具有丰富的谐波分量，常用于音乐合成、脉冲调制等应用。
3.4 PWM（脉宽调制）控制器由于555芯片可以在一定频率下输出可调占空比的方波信号，它常常被用作PWM控制器。
例如，可以将555芯片用于电机速度控制、LED调光等应用中。
ne555电路公式
ne555电路公式一、简介NE555芯片E555是一款高度稳定的集成电路，广泛应用于各种电子设备中。
它具有多种功能，如定时、振荡、脉冲发生等。
NE555的核心部分是一个比较器，周围配有电阻、电容等元器件，以实现特定的电路功能。
二、NE555电路公式概述E555的电路公式主要包括两部分：定时电路和振荡电路。
1.定时电路：通过连接电阻和电容构成一个充电和放电回路，当电容器充电至一定程度时，比较器输出信号发生翻转，实现定时的功能。
2.振荡电路：通过连接电阻、电容和晶体管构成一个正反馈回路，产生稳定的振荡信号。
三、具体电路公式及应用1.充电电路：充电电路公式为：Vout = (Vcc - Vref) * (1 + R1/R2)其中，Vcc为电源电压，Vref为参考电压，R1和R2为充电电阻。
2.放电电路：放电电路公式为：Vout = Vcc - (Vcc - Vref) * (1 + R3/R4)其中，Vcc为电源电压，Vref为参考电压，R3和R4为放电电阻。
3.振荡电路：振荡电路公式为：Vout = Vcc * (1 - (R6 + R7)/R8)其中，Vcc为电源电压，R6、R7和R8为振荡电阻。
四、电路公式实例分析以下以一个简单的NE555定时电路为例，分析电路公式的应用：1.设定充电电阻R1为1kΩ，放电电阻R2为10kΩ，参考电压Vref为2.5V，电源电压Vcc为5V。
2.根据充电电路公式，计算Vout：Vout = (5V - 2.5V) * (1 + 1kΩ/10kΩ) = 2.75V3.根据放电电路公式，计算Vout：Vout = 5V - (5V - 2.5V) * (1 + 10kΩ/10kΩ) = 2.25V五、总结E555芯片的电路公式广泛应用于各类电子设备中，掌握这些公式有助于我们更好地理解和设计电子电路。
555芯片电路的基本应用
一、555装饰灯555芯片和R1、R2、C1组成无稳态多谐振荡器，振荡频率f=1.44/(R1+2R2)C1，若LED1----LED4选用不同颜色的发光二振荡频率2Hz左右，即每秒闪烁两次，即每秒闪烁两次，若极管，更添光彩，R3、R4为限流电阻。
根据以上图，是否可以做成一个8个LED灯的流水灯？自主创新二、555接触式防盗报警器1.1R1C1，图示参数的报警时间为3分钟。
根据上图，是否可以进行创新，不光语音报警，并且有灯光提示？自主创新555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态单稳态触发器触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、时器广泛应用于仪器仪表、家用电器、家用电器、家用电器、电子测量及自动控制等方面。
电子测量及自动控制等方面。
电子测量及自动控制等方面。
555 555 555 定时器定时器的内部电路框图如右图所示。
的内部电路框图如右图所示。
它内部包括两个电压比较器，它内部包括两个电压比较器，三个等值串联电阻，三个等值串联电阻，三个等值串联电阻，一个一个一个 RS RS RS 触发器，触发器，触发器，一个放一个放电管电管 T T T 及功率输出级。
它提供两个基准电压及功率输出级。
它提供两个基准电压VCC /3 VCC /3 和和 2VCC /3555 2VCC /3555 定时器的定时器的功能主要由两个比较器决定。
功能主要由两个比较器决定。
两个比较器的输出电压控制两个比较器的输出电压控制RS RS 触发器和放电管的触发器和放电管的状态。
在电源与地之间加上电压，当状态。
在电源与地之间加上电压，当 5 5 5 脚悬空时，则电压比较器脚悬空时，则电压比较器脚悬空时，则电压比较器 C1 C1 C1 的反相输的反相输入端的电压为入端的电压为 2VCC 2VCC /3/3，，C2 C2 的同相输入端的电压为的同相输入端的电压为VCC /3/3。
555芯片功能及电路
555芯片功能及电路
555芯片具有多种功能，包括定时器、脉冲发生器和振荡器等。
它具
有三个独立的操作模式：单稳态（monostable）、震荡器（astable）和
双稳态（bistable）模式。
这些模式的切换由外部电阻和电容决定，因此555芯片可以根据用户的需求进行灵活的配置。
在单稳态模式下，555芯片可以用作延时触发器，即单脉冲发生器。
它可以在输入触发脉冲到达时生成一个固定宽度的输出脉冲。
这个功能在
许多应用中非常有用，比如脉冲测量、时间延迟和触发器控制等。
在震荡器模式下，555芯片可以产生一系列连续的脉冲，输出信号的
宽度和周期可以通过外部电阻和电容来控制。
这使得555芯片非常适合用
作时钟发生器、频率计数器和数字-模拟转换器（DAC）的参考时钟等应用。
在双稳态模式下，555芯片可以充当开关或触发器。
当输入信号到达时，输出将切换到另一个稳态，除非再次触发，否则保持在该稳态。
这使
得555芯片在前沿或下降沿触发的触发器电路中非常有用，例如计时器和
计数器。
555芯片的电路相对简单，它通常由几个外围元件组成。
最常见的电
路配置包括一个电阻、一个电容和一个比较器。
通过调整电阻和电容的值，可以调节输出脉冲的参数，例如宽度和频率。
此外，还可以添加其他元件，如放大器、开关和滤波器等，以增强电路的功能。
总之，555芯片是一个非常实用且功能强大的集成电路。
它可以用于
各种应用，包括定时、计时、控制和测量等。
其简单的电路配置和灵活的
功能使得它成为电子爱好者和工程师们常用的选择之一。
555芯片
555芯片555芯片是一种十分经典的集成电路芯片，由美国电子元件制造商Signetics（现在是NXP）于1971年推出。
它是一种使用极为广泛的程序计时器和多种多用途应用电路，在电子行业中被广泛应用于计时、频率分频、振荡器和脉冲生成等方面。
555芯片具有8个引脚，它们分别是VCC（供电）、GND （地）、Reset（复位）、Threshold（阈值）、Control Voltage （控制电压）、Trigger（触发器）、Output（输出）和Discharge（放电）。
这些引脚提供了丰富的功能来实现各种电路设计。
最常见的使用方式是作为固定频率振荡器。
通过调整电阻和电容的数值，可以控制输出频率的稳定性和振荡波形的特性。
例如，可以使用555芯片来制作闪光灯、警报器或声音发生器。
另一个常见的应用是555芯片作为定时器。
通过控制输入引脚的电平和外部电阻/电容的数值，可以实现不同的时间延迟功能。
这在测量、计时和自动控制系统中特别有用。
555芯片的工作原理基于双稳态比较器、双稳态多谐振荡器和输出驱动电路。
当引脚2（Trigger，触发器）和6（Threshold，阈值）之间的电压达到阈值电平时，输出引脚会从高电平翻转到低电平（或从低电平翻转到高电平）。
这可以用来产生具有特定占空比的方波或矩形波信号。
通过控制电压（引脚5）、Reset（引脚4）和Discharge（引脚7）引脚的电平，可以进一步调整555芯片的工作模式和功能。
例如，当Control Voltage引脚连接到一个可变电阻或电压源时，可以实现对振荡频率的精确调节。
Reset引脚可以用来手动复位芯片，而Discharge引脚则可以用来作为电容器的放电通道。
总结起来，555芯片是一种非常实用和多功能的集成电路芯片，通过简单的连接方式和外部元件，可以实现各种各样的计时、振荡和脉冲生成等功能。
它的稳定性和使用便捷性使得它成为电子工程师和爱好者的首选。
随着技术的不断发展，555芯片的应用也在不断扩大，为电子行业的发展做出了重要贡献。
555芯片功能
555芯片功能555芯片是一种经典的集成电路，具有多种功能。
以下是关于555芯片的详细功能描述。
1. 多种工作模式：555芯片可以在不同的工作模式下运行，包括单稳态模式、连续稳态模式和比较模式。
在不同的工作模式下，555芯片可以实现不同的功能。
2. 脉冲宽度调制（PWM）：555芯片可以生成可调的脉冲宽度调制信号。
通过调节相关的电阻和电容值，可以控制脉冲的宽度和占空比。
这种功能广泛应用于电子设备中的调光、调速和控制等方面。
3. 时钟发生器：555芯片可以作为一个稳定的时钟发生器，提供可调节频率的时钟信号。
这种功能在微处理器系统、计时器和频率计等应用中非常常见。
4. 电压控制振荡器：555芯片可以根据输入的电压信号频率调整输出的振荡频率。
通过调节电压阈值和电压比较器的阈值，可以实现可变频率的振荡器。
5. 温度补偿电源：555芯片内置了温度补偿电源电路，可以通过温度传感器来自动调整电源电压与温度的关系。
这种功能可用于温度补偿的应用场景，如温度补偿的振荡器和传感器等。
6. 单脉冲发生器：555芯片也可以作为一个单脉冲发生器使用。
在单稳态模式下，通过调节相关的电阻和电容值，可以产生时间可调的单个脉冲信号。
这种功能在门铃、触发器和计数器等应用中比较常见。
7. 频率分频器：555芯片还可以作为一个频率分频器使用。
通过调节相关的电阻和电容值，可以将输入信号的频率进行分频，输出相应分频后的频率信号。
这种功能在电子键盘、计数器和频率测量仪等方面得到广泛应用。
8. 超声波发生器：通过适当的电路设计，555芯片可以实现超声波发生器的功能。
超声波发生器常用于测距、测速和超声波通信等领域。
总之，555芯片作为一种功能强大、应用广泛的集成电路，具有多种工作模式和功能，可以用于各种电子设备和系统中，包括调光、调速、时钟发生器、频率计、温度补偿电源、门铃、触发器、计数器、频率测量仪、超声波发生器等。
无论在消费电子产品、工业控制、通信设备还是科学研究等领域，555芯片都发挥着重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种应用电路
555触摸定时开关
集成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
相片曝光定时器
附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。
工作原理：电源接通后，定时器进入稳态。
此时定时电容CT的电压为：VCT=VCC=6V。
对555这个等效触发器来讲，两个输入都是高电平，即VS=0。
继电器KA不吸合，常开点是打开的，曝光照明灯HL不亮。
按一下按钮开关SB之后，定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为：R=0、S=0，它的输出就成高电平：V0=1。
继电器KA吸动，常开接点闭合，曝光照明灯点亮。
按钮开关按一下后立即放开，于是电源电压就通过RT向电容CT充电，暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时，定时时间已到，555等效电路触发器的输入为：R=1、S=1，于是输出又翻转成低电平：V0=0。
继电器KA释放，曝光灯HL熄灭。
暂稳态结束，有恢复到稳态。
曝光时间计算公式为：T=1.1RT*CT。
本电路提供参数的延时时间约为1秒~2分钟，可由电位器RP调整和设置。
电路中的继电器必需选用吸合电流不应大于30mA的产品，并应根据负载（HL）的容量大小选择继电器触点容量。
单电源变双电源电路
附图电路中，时基电路555接成无稳态电路，3脚输出频率为20KHz、占空比为1：1
的方波。
3脚为高电平时，C4被充电；低电平时，C3被充电。
由于VD1、VD2的存在，C3、C4在电路中只充电不放电，充电最大值为EC，将B端接地，在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。
简易催眠器
时基电路555构成一个极低频振荡器，输出一个个短的脉冲，使扬声器发出类似雨滴的声音（见附图）。
扬声器采用2英寸、8欧姆小型动圈式。
雨滴声的速度可以通过100K电位器来调节到合适的程度。
如果在电源端增加一简单的定时开关，则可以在使用者进入梦乡后及时切断电源。
直流电机调速控制电路
这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的，脉冲占空比越大，电机电驱电流就越小，转速减慢；脉冲占空比越小，电机电驱电流就越大，转速加快。
因此调节电位器RP的数值可以调整电机的速度。
如电极电驱电流不大于200mA时，可用CB555直接驱动；如电流大于200mA，应增加驱动级和功放级。
图中VD3是续流二极管。
在功放管截止期间为电驱电流提供通路，既保证电驱电流的连续性，又防止电驱线圈的自感反电动势损坏功放管。
电容C2和电阻R3是补偿网络，它可使负载呈电阻性。
整个电路的脉冲频率选在3~5千赫之间。
频率太低电机会抖动，太高时因占空比范围小使电机调速范围减小。
用555制作的D类放大器
我们知道D类放大器具有体积小、效率高的特点。
这里介绍一个用555电路制作的简易D类放大器。
它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。
由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。
风扇周波调速电路
夏天要来了，电风扇又得派上用场。
这里介绍一个电风扇模拟阵风周波调速电路，可以为将我们家里的老式风扇增加一个实用功能，也算是一个迎接夏天到来的准备吧。
下面介绍其工作原理。
电路见图1a。
电路中NE555接成占空比可调的方波发生器，调节RW可改变占空比。
在NE555的3脚输出高电平期间，过零通断型光电耦合器MOC3061初级得到约10mA正向工作
电流，使内部硅化镓红外线发射二极管发射红外光，将过零检测器中光敏双向开关于市电过零时导通，接通电风扇电机电源，风扇运转送风。
在NE555的3脚输出低电平期间，双向开关关断，风扇停转。
MOC3061本身具有一定驱动能力，可不加功率驱动元件而直接利用MOC3061的内部双向开关来控制电风扇电机的运转。
RW为占空比调节电位器，亦即电风扇单位时间内（本电路数据约为20秒）送风时间的调节，改变C2的取值或RW的取值可改变控制周期。
图1b电路为MOC3061的典型功率扩展电路，在控制功率较大的电机时，应考虑使用功率扩展电路。
制作时，可参考图示参数选择器件。
由于电源采用电容压降方式，请自制时注意安全，人体不能直接触摸电路板。
电热毯温控器
一般电热毯有高温、低温两档。
使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。
这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。
工作原理：
电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。
220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。
室温下接通电源，因已调V2Vz，V6≥Vf时，IC翻转，3脚变为低电平，BCR截止，电热丝停止发热，温度开始逐渐下降，BG1的ICEO随之逐渐减小，V2、V6降低。
当V6元件选择：
BG1可选用3AX、3AG等PNP型锗管；BCR用400V以上的小型双向可控硅，其它元件按图标选用。
制作要点：
热敏传感器BG1可用耐温的细软线引出，并将其连同管脚接头装入。
一电容器铝壳内，注入导热硅脂，制成温度探头。
使用时，把该温度探头放在适当部位即可。
多用途延迟开关电源插座
家用电器、照明灯等电源的开或关，常常需要在不同的时间延迟后进行，本电源插座即可满足这种不同的需要。
工作原理：电路如图所示，它由降压、整流、滤波及延时控制电路等部分组成。
按下AN，12V工作电压加至延迟器上，这时NE555的②脚和⑥ 脚为高电平，则NE555的③ 脚输出为低电平，因此继电器K得电工作，触点K1-1向上吸合，这时“延关”插座得电，而“延开”插座无电。
这时电源通过电容器C3 、电位器RP、电阻器R3至“地”，对C3进行充电，随着C3上的电压升高，NE555的②、⑥脚的电压越来越往下降，当此电压下降至2/3Vcc 时，NE555的③脚输出由低电平跳变为高电平，这时继电器将失电而不工作，则其控制触点恢复原位，则“延关”插座失电，而“延开”插座得电。
就这样满足了不同的需求，LED、LED2作相应的指示。
本电路只要元器件是好的，装配无误，装好即可正常工作。
延时时间由C3及PR+R3的值决定，T≈1.1C3(PR+R3)。
RP指有效部分。
C3可用数十pF 至1000μF的电容器，(PR+R3)的值可取2K～10MΩ。
C1的耐压值应≥400V，R1的功率应≥2W，AN按钮开关可选用K-18型的，继电器的型号为JQX-13F-12V。
其它元器件无特殊要求。
新颖实用的直流低压稳压电源
开关电源部分的VD1－VD4、R1、C1、C2组成整流滤波电路。
NE555和R2、R3、C4、VD6等元件组成多谐振荡电路，其频率约20KHz。
R4、C3、VD5组成降压稳压电路，为NE555提供12V工作电源。
大功率管VT1及变压器T构成开关电路。
VT1的工作状态由NE555的③脚控制，导通时间由脉冲宽度决定，调整R3即可改变脉冲宽度。
脉冲宽度变宽，输出电压升
高；脉冲宽度变窄，输出电压降低。
VT2及R8、R9、C6组成过流保护电路。
当负载过重或发生短路故障时，VT2导通，强迫NE555复位停振，从而保护VT1不致损坏。
C7、R10为保护网络，防止VT1的c-e结被瞬间脉冲击穿。
两个次级绕组经整流滤波后分别输出20V及12V。
为了使制作简单，开关电源设计成不能自动稳压的，其功能类似于变压器，只是实现轻型化的隔离降压作用，稳压功能由后面的稳压电路实现。
12V直流电压经7805稳压后输出+5V电压；20V直流电压送至可调稳压电路。
两者不共地，以便于进行加减组合输出多种电压。
