焦化厂脱硫废液提盐方案说明
碱法脱硫废液处理提盐方案
焦炉煤气脱硫液处理技术方案80万吨焦炭/年旳焦化企业，脱硫系统采用纯碱作为碱源，每天消耗纯碱约10吨，脱硫剂约10公斤，每天脱硫系统需置换外排脱硫废液约25吨/天。
脱硫废液中具有大量无法生化旳化学物质、且毒性物质比较多，不容许外派也无法进入企业污水处理系统，只能进煤场进行配煤。
脱硫废液具有腐蚀性极强旳物质，腐蚀设备，且经配煤燃烧后，污染物继续叠加进入脱硫废液，势必导致脱硫碱耗、催化剂消耗增长，因此脱硫废液必须进行有效处理。
脱硫废液处理将给企业带来如下间接效益（减损效益）：1.减少设备腐蚀及维修费10万元/年。
2.减少脱硫运行费用：假如将脱硫废液配煤，硫化物焚烧后又进入到煤气中，增长脱硫旳负荷量，使脱硫催化剂（目前企业催化剂每年费用10*300*365=110万元，碱耗：10*2400*365=876万元）使用量明显增长。
并且由于钠盐难挥发，增长焦炭旳灰分；尚有一部分钠盐进入到煤焦油中，影响煤焦油旳质量。
其带来旳综合影响大概在30万元/年。
3.减少排污费：废液处理后，每年可节水8000吨，节水及少交排污费5万元/年。
4.节省煤气：焦煤中虽然需要配水，但加入具有吨混合钠盐旳脱硫废液后，将吨钠盐分解气化需要多耗煤气量相称于500吨标煤，折价30万元/年。
合计减损收益是设备维修、运行费、排污费、催化剂、煤气之和：10+30+5+30=75万元针对脱硫废液旳处理，拟采用如下几种方案，供贵方选择！一、方案一：将脱硫废液运出请专业厂家处理：1.1方式：企业按一定旳价格将置换旳脱硫废液免费运价专业加工厂家，由专业旳厂家进行处理；这样，处理装置旳建设、运行及产品收益由专业处理厂家获得，煤焦化企业每年将支付运送及处理费约25（每天脱硫废液处理量）X200（处理费用+人工+运费等）X365（天数）=183万元1.2方案可行性：建设一专业脱硫废液处理场所目前有很大困能，环评、场地、资金等，且煤焦化企业提供旳是高腐蚀液体，运送过程存在很大困难，且液体浓缩势必导致运行成本高，此外，为减少运送费用，场地旳选择也必须要煤焦化周围！由于种种原因、目前接受脱硫废液旳专业厂家不是诸多，甚至没有听说！二、方案二：煤焦化企业上套副盐提取装置，混盐由专业厂家进行提纯。
脱硫废液提盐工艺
脱硫废液提盐工艺一、概述脱硫废液提盐工艺是一种从脱硫废液中提取盐类物质的方法。
该工艺主要包括废液预处理、蒸发结晶、固体分离与回收、盐类物质提取、废液再生与回用等步骤。
通过该工艺，可以有效地从脱硫废液中提取出有价值的盐类物质，同时实现废液的再生与回用，达到资源化利用和环境保护的目的。
二、废液预处理在脱硫废液提盐工艺中，废液预处理是关键步骤之一。
预处理的目的是去除废液中的杂质和有害物质，为后续的蒸发结晶和盐类物质提取提供良好的条件。
预处理通常包括调节pH值、去除重金属离子、去除悬浮物等步骤。
通过合适的预处理方法，可以确保废液中的盐类物质能够有效地被提取出来。
三、蒸发结晶蒸发结晶是脱硫废液提盐工艺中的重要环节。
该步骤通过加热蒸发的方式，将废液中的水分蒸发掉，同时使盐类物质结晶析出。
蒸发结晶过程中，需要控制适当的温度和蒸发速率，以避免盐类物质在蒸发过程中发生损失。
经过蒸发结晶后，废液中的盐类物质将以结晶的形式被分离出来。
四、固体分离与回收经过蒸发结晶后，废液中的盐类物质将以结晶的形式存在。
为了将这些结晶分离出来，需要进行固体分离与回收。
该步骤通常采用离心分离、沉降分离或过滤等方法，将盐类结晶从废液中分离出来。
分离出来的盐类结晶可以进一步加工或销售，从而实现资源的有效利用。
五、盐类物质提取盐类物质提取是脱硫废液提盐工艺的核心步骤。
该步骤旨在将废液中的盐类物质提取出来，并对其进行纯化处理。
根据不同的盐类物质性质，可以采用不同的提取方法，如溶解-沉淀法、离子交换法、萃取法等。
通过合适的提取方法，可以获得高纯度的盐类物质，满足工业和市场的需求。
六、废液再生与回用在脱硫废液提盐工艺中，废液再生与回用是实现资源化利用的重要环节。
经过预处理、蒸发结晶、固体分离与回收和盐类物质提取等步骤后，废液中的盐类物质被提取出来，同时废液中的其他成分也得到了浓缩。
为了实现废液的再生与回用，需要对浓缩后的废液进行适当的处理，如去除残余的杂质和有害物质、调节pH值等。
焦化湿法脱硫废液处理提盐技术方案
焦化湿法脱硫废液处理提盐技术方案焦化湿法脱硫是一种常用的烟气脱硫方法，该工艺过程中产生的脱硫废液含有较高的浓度硫化物，对环境造成较大的污染。
为了有效处理焦化湿法脱硫废液，采用提盐技术是一种有效的方法。
下面是一个关于焦化湿法脱硫废液处理提盐技术方案的详细介绍。
一、技术原理二、技术流程1.废液预处理：废液经过沉淀、过滤等预处理工艺，去除其中悬浮物和固体杂质，以提高后续反应的效果。
2.盐酸反应：将废液与盐酸按一定比例混合，在适当的温度和压力条件下进行反应。
在反应中，硫化物与盐酸反应生成氯化物和硫，同时生成部分硫化氢气体。
反应后，通过过滤等工艺，将废液中的悬浮物和固体硫分离。
3.氧化反应：经盐酸反应后的废液中还残留有一部分硫化氢。
采用氧化反应可将硫化氢氧化为硫。
常用的氧化剂有过氧化氢、高锰酸钾等，通过控制反应温度和反应时间，实现硫化氢的氧化。
4.沉淀分离：经过氧化反应后，反应液中所含的硫元素会以沉淀物的形式存在，通过沉淀物的分离可实现硫的回收。
常用的分离方法有离心、过滤和沉淀等。
5.盐酸再生：反应液中含有大量的废盐酸，可通过蒸发浓缩或其它方法进行废盐酸的再生利用。
三、技术特点1.回收率高：提盐技术可以实现焦化湿法脱硫废液中硫化物的高效回收，提高废液资源化利用率。
2.环保可持续：提盐技术可以实现焦化湿法脱硫废液中硫化物的减量化处理，减少对环境的污染。
3.成本低：提盐技术所需的原料成本较低，且工艺简单、操作方便。
四、技术应用提盐技术可应用于焦化湿法脱硫废液的处理，在焦化、化工和煤化工等行业得到广泛应用。
总结：焦化湿法脱硫废液处理提盐技术是一种有效的处理方法，可以实现焦化湿法脱硫废液中硫化物的回收和减量化处理。
该技术具有高回收率、环保可持续和低成本的特点，可广泛应用于焦化、化工和煤化工等行业。
通过提盐技术的应用，能够有效降低焦化湿法脱硫废液对环境的污染，实现资源化利用和减少废物排放。
焦化厂化工车间脱硫废液提盐操作规程
提盐操作规程1.工艺流程从脱硫系统送来的脱硫废液先打入原料槽，经静置分离12小时以上，部分夹带的悬浮硫和不溶物沉淀原料槽底部（定期人工清理），脱硫液用原料泵打入装有活性炭并带有搅拌器的脱色釜中进行脱色，脱色釜带有蒸汽夹套加热（6-8小时，80-85℃）。
脱色釜气相部分经冷凝冷却器用低温水冷却后，进入脱硫地下槽。
脱色后脱硫液经过滤器过滤，与活性炭分离,滤液进入脱色液槽，废活性炭送配煤。
脱色液槽内脱硫液由脱色液泵打入蒸发釜中,蒸发釜通过外置的加热器经蒸发釜循环泵给脱硫液循环加热，启动真空泵系统，保持蒸发釜内真空度-0.090~-0.098MPa，蒸发釜内液位保持70％-80％高度。
蒸发釜顶蒸汽经蒸发釜冷凝冷却器用低温水冷却后，冷凝液进入真空槽。
真空槽内液体定期排入脱硫地下槽。
当蒸发釜内液位不再下降后，停止补料。
打开循环泵出口管支管阀门，将料液打入1#结晶釜中（通过软管）。
启动1#结晶釜搅拌器，打开低温水入口阀门，控制结晶釜冷却速率，冷却至55-60℃。
打开1#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫代硫酸铵和硫酸铵，液体由真空系统抽入2#结晶釜，启动2#结晶釜搅拌器，打开低温水入口阀门，控制2#结晶釜冷却速率，将结晶液缓慢冷却至大约25℃，打开2#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫氰酸铵，液体流入离心液槽。
将硫氰酸铵结晶手工装入干燥器，打开干燥器真空管阀门，干燥器通蒸汽进行干燥。
干燥后即为产品硫氰酸铵。
离心液槽内液满打入脱色液槽2.岗位职责2.1 负责本岗位所属设备的全部操作。
熟悉设备的构造、工作原理、作用及管道走向。
做到熟练操作，会保养、会排除故障。
2.2 定期巡回检查本岗位所属设备的压力、温度、流量、液位、仪表及设备运转情况，并及时进行调整，保证各项技术指标达到工艺要求。
2.3 负责电机、泵的维护保养，做好生产记录和工具保管。
2.4 负责本岗位的安全工作，搞好设备及环境卫生，严格交接班制度。
焦化厂120m3脱硫液提盐方案
设计方案................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................XXX 有限公司根据贵公司提供参数确定脱硫废液提精盐项目规模为120m3/d。
焦化厂化工车间脱硫废液提盐操作规程

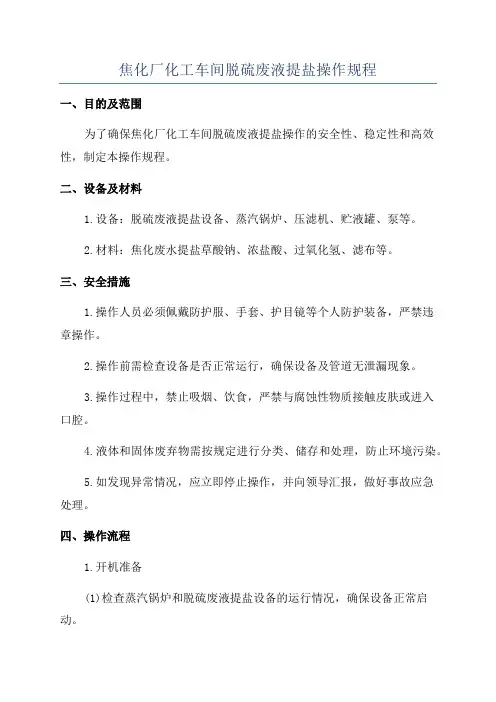

焦化厂化工车间脱硫废液提盐操作规程一、目的及范围为了确保焦化厂化工车间脱硫废液提盐操作的安全性、稳定性和高效性，制定本操作规程。
二、设备及材料1.设备：脱硫废液提盐设备、蒸汽锅炉、压滤机、贮液罐、泵等。
2.材料：焦化废水提盐草酸钠、浓盐酸、过氧化氢、滤布等。
三、安全措施1.操作人员必须佩戴防护服、手套、护目镜等个人防护装备，严禁违章操作。
2.操作前需检查设备是否正常运行，确保设备及管道无泄漏现象。
3.操作过程中，禁止吸烟、饮食，严禁与腐蚀性物质接触皮肤或进入口腔。
4.液体和固体废弃物需按规定进行分类、储存和处理，防止环境污染。
5.如发现异常情况，应立即停止操作，并向领导汇报，做好事故应急处理。
四、操作流程1.开机准备(1)检查蒸汽锅炉和脱硫废液提盐设备的运行情况，确保设备正常启动。
(2)检查草酸钠、浓盐酸、过氧化氢等化学品的储存情况，确保质量合格。
(3)准备好必要的工具、仪器等。
2.加草酸钠(1)打开草酸钠贮液罐的进料阀和排污阀，检查管道是否畅通无堵塞现象。
(2)将草酸钠从贮液罐加入到提盐设备中，控制好加草酸钠的流量。
(3)加草酸钠的过程中，注意观察设备运行情况，防止溢流。
3.压实盐结晶(1)加草酸钠后，加入适量的浓盐酸，防止结晶卡料。
(2)控制好蒸汽锅炉的温度和压力，使废液中的盐结晶达到要求。
4.过滤分离(1)当盐结晶达到一定程度时，关闭进料阀和排污阀，停止加草酸钠。
(2)开启压滤机，将废液通过滤布分离，得到固体盐和过滤液。
(3)将固体盐存储在指定容器中，用于后续处理。
5.还原液处理(1)将过滤液送入脱硫废液提盐设备中进行还原处理。
(2)添加适量的过氧化氢，控制好加氢量和加氢速度。
6.清洗与维护(1)操作结束后，将设备和管道进行清洗，确保设备无残留物。
(2)对设备进行定期维护，保持设备的良好工作状态。
五、操作注意事项1.加草酸钠的流量要控制好，严禁过量投加，以免造成设备堵塞。
2.蒸汽锅炉的温度和压力要控制好，防止设备过热或过压。
关于旭阳焦化脱硫废液提盐项目及情况汇报
关于旭阳焦化脱硫废液提盐项目及情况汇报旭阳(邢台)焦化脱硫废液提盐项目是针对焦化行业废液处理难题开展的一项环境保护工程。
下面是对该项目的详细情况汇报。
一、项目背景焦化过程中，产生大量的废液需要处理，其中脱硫废液是其中之一、脱硫废液含有高浓度的硫酸盐、氨氮等有害物质，若直接排放会对环境造成严重污染。
因此，通过提取其中的盐类物质，不仅能够减少废液的排放量，还可将提取出的盐类物质用于其他生产过程，具有重要的经济和环境意义。
二、项目目标1.提高处理效率：通过引入先进的脱硫废液提盐技术，提高废液处理的效率，减少处理时间和能耗。
2.实现资源化利用：通过提取脱硫废液中的有用盐类物质，实现资源的高效利用，减少废液处理产生的二次污染。
3.减少环境污染：通过综合处理手段，将脱硫废液中的污染物降至国家排放标准以下，减少对周边环境的影响。
三、项目方案1.技术选型：经过对比试验和评估，选用国内领先的脱硫废液提盐技术，具备良好的操作性和经济性。
2.设备配置：根据废液处理量和盐类物质提取需求，选用合适的设备进行配置，包括废液处理装置、离心机、蒸发器等。
3.流程设计：建立完善的脱硫废液处理流程，包括废液预处理、提盐过程、物料回收等环节，确保废液处理的全过程安全、稳定和高效。
四、项目进展1.前期准备：已完成项目立项和可行性研究报告编制，明确了项目的技术路线和经济效益预测。
2.设备采购：已完成设备采购，包括废液处理装置、离心机、蒸发器等，设备已送达现场。
3.设计施工：已完成项目的工艺设计和土建施工，废液处理装置已经安装调试完毕。
4.运行调试：即将进行设备的投运调试，包括设备的联动运行和参数调整，以确保脱硫废液处理过程的安全和稳定。
五、项目效益1.环境效益：通过废液提盐处理，将大量的有害物质从废液中提取出来，实现废液的资源化利用，减少对环境的污染。
2.经济效益：提取出的盐类物质可以用于其他生产过程，实现资源的高效利用，同时降低废液处理的成本。
脱硫废液提盐
脱硫废液提盐工艺技术方案2023年6月1、概述1.1项目名称：脱硫废液提盐项目1.2项目规模：废液量：40-50吨/天每天产硫氰酸盐：10吨1.3提盐后清液质量：70%水可以达到外排标准pH值：6-9COD≤150mg/lSS≤50mg/l氨氮≤25mg/l总磷≤3mg/l；作为冷却水循环水系统补水PH：7.8-9.2；浊度≤3.5NTU；电导率≤2000；正磷≤2PPm；有机磷：2-5 PPm；铁离子≤1.5PPm；SS≤15PPm；硬度≤600PPm；氯离子≤200PPm30%的清液中回用，含盐浓度能够达到1.5%左右。
2脱硫废液提盐工艺2.1产品质量（1）硫氰酸铵：本项目技术所提取的硫氰酸铵产品质量达到中华人民共和国化工行业标准HG/T2154-2012中一等品标准（硫氰酸铵质量分数>98.0%；干燥减量<2%；水溶液pH值为4.5-6.0；硫酸盐质量分数<0.07%；重金属质量分数<0.002%；铁质量分数<0.008%；卤化物质量分数<0.06%）。
所提取的硫氰酸钠产品质量达到中华人民共和国化工行业标准HG/T 3812-2006中一等品标准（硫氰酸钠质量分数>97.0%；水溶液pH值为6-8；卤化物质量分数<0.03%；硫酸盐质量分数<0.03%；重金属(以Pb计)质量分数<0.002%；铁(Fe)质量分数<0.0003%；硫化物质量分数<0.001%。
）。
（2）硫酸铵：达到国家二级品以上，含氮量不小于20.5%，最终质量要求如下表3.3表3.3 硫酸铵质量标准2.2设计基础数据脱硫废液：50m3/天，催化剂：43kg/天，活性炭：200kg/天，2.3工艺流程利用我们开发的第三代“催化脱色-分步结晶”法处理HPF脱硫废液工艺技术，可将价值较高的(NH4)2SO4、NH4SCN从外排出的脱硫废液中分离出来，不产生硫代固体废弃物，使除盐后的清液能够返回到脱硫系统循环使用，处理后的析出物主要是硫氰酸铵、硫酸铵。
【2019年整理】焦化脱硫废液提盐技术
脱硫废液提盐流程简介
硫代转化处理 将硫代粗盐在溶解槽中溶解完全，然后打入氧化脱色釜，加入一定量的活性炭进行脱色
氧化，待反应完全后过滤得滤液。 把上述滤液打入氧化釜进行氧化处理，通过离心机进行固液分离，得产品硫磺，滤液经
过精制处理后，暂存于储罐中。 把清液打入浓缩釜进行减压浓缩，浓缩时，根据工艺要求慢慢补入清液，当浓缩到一定
（四）现场仪表介绍：各反应釜的工作参数主要是温度、压力和液位。温度和压力的检测采用带有现场显示的温 度变送器和压力变送器，既便于现场人员查看又可输出4-20mA信号供P的条件下工作，为避免其影响，釜内液位测量仪表采用高性能的非接触式雷达连 续液位计，可以保证釜内液位检测的准确性，雷达液位计同样具有现场显示和4-20mA信号输出；对经过脱 色过滤后的清液检测采用在线式浊度仪，可以为操作人员提供判定脱色效果的量化数据，避免人为因素的影 响，保证脱色效果；对于常压下的结晶釜和储液罐的液位测量，采用超声波连续液位计，通过PLC采集可将 数据显示在工控机界面上，供操作人员进行监测处理；对于浓缩釜中溶液饱和点的测定可以通过在线式密度 计进行检测。
四、脱硫废液提盐装置自动监控系统介绍
（一）脱硫废液提盐工艺设备及特点 （二）完全针对设备特点的监控思路 （三）监控系统可实现的功能 （四）现场仪表介绍 （五）自动监控系统的优势 （六）自动监控系统结构示意图
（一）脱硫废液提盐工艺设备及特点：炼焦脱硫废液提盐装置主要是由脱色釜、过滤机、浓缩釜、结晶釜和离心 甩干机等工艺装备组成，采用非连续式的生产工艺，关键的工艺参数主要是通过对各反应釜的工作过程进行 就地和远程监视来保证。
（二）完全针对设备特点的监控思路：针对该装置的特点和工艺要求，自动监控系统采用高性能PLC为控制核心 ，配置现场仪表对过程参数进行检测，并将信号送PLC进行采集，以工业计算机为人机操作界面，通过提示 告警保证工艺参数。自控系统的功能主要分为数据采集，设备监控预警两个部分。
碱法脱硫废液处理提盐方案
焦炉煤气脱硫液处理技术方案80万吨焦炭/年的焦化企业，脱硫系统采用纯碱作为碱源，每天消耗纯碱约10吨，脱硫剂约10公斤，每天脱硫系统需置换外排脱硫废液约25吨/天。
脱硫废液中含有大量无法生化的化学物质、且毒性物质比较多，不允许外派也无法进入公司污水处理系统，只能进煤场进行配煤。
脱硫废液含有腐蚀性极强的物质，腐蚀设备，且经配煤燃烧后，污染物继续叠加进入脱硫废液，势必造成脱硫碱耗、催化剂消耗增加，所以脱硫废液必须进行有效处理。
脱硫废液处理将给企业带来如下间接效益（减损效益）：1.减少设备腐蚀及维修费10万元/年。
2.减少脱硫运行费用：如果将脱硫废液配煤，硫化物焚烧后又进入到煤气中，增加脱硫的负荷量，使脱硫催化剂（目前公司催化剂每年费用10*300*365=110万元，碱耗：10*2400*365=876万元）使用量明显增加。
并且由于钠盐难挥发，增加焦炭的灰分；还有一部分钠盐进入到煤焦油中，影响煤焦油的质量。
其带来的综合影响大约在30万元/年。
3.减少排污费：废液处理后，每年可节水8000吨，节水及少交排污费5万元/年。
4.节省煤气：焦煤中虽然需要配水，但加入含有2000吨混合钠盐的脱硫废液后，将2000吨钠盐分解气化需要多耗煤气量相当于500吨标煤，折价30万元/年。
合计减损收益是设备维修、运行费、排污费、催化剂、煤气之和：10+30+5+30=75万元针对脱硫废液的处理，拟采用以下几种方案，供贵方选择！一、方案一：将脱硫废液运出请专业厂家处理：1.1方式：公司按一定的价格将置换的脱硫废液免费运价专业加工厂家，由专业的厂家进行处理；这样，处理装置的建设、运行及产品收益由专业处理厂家获得，煤焦化企业每年将支付运输及处理费约25（每天脱硫废液处理量）X200（处理费用+人工+运费等）X365（天数）=183万元1.2方案可行性：建设一专业脱硫废液处理场所目前有很大困能，环评、场地、资金等，且煤焦化企业提供的是高腐蚀液体，运输过程存在很大困难，且液体浓缩势必造成运行成本高，另外，为降低运输费用，场地的选择也必须要煤焦化周边！由于种种原因、目前接收脱硫废液的专业厂家不是很多，甚至没有听说！二、方案二：煤焦化企业上套副盐提取装置，混盐由专业厂家进行提纯。
焦化厂脱硫废液提盐方案说明
焦化厂脱硫废液提盐方案说明一、背景介绍焦化厂脱硫工艺通常采用湿法脱硫技术，生成的脱硫废液含有大量的硫酸盐。
这些脱硫废液中含有的高浓度硫酸盐对环境造成严重的污染，因此需要进行处理。
提盐处理是一种有效的处理方法，可以使废液中的盐进行回收利用，减少对环境的影响。
二、提盐方案1.原理提盐是利用浓盐水与脱硫废液进行交换作用，将废液中的盐进行回收。
原理上，浓盐水中的离子可以与废液中的盐形成离子交换反应，使废液中的盐离子与浓盐水中的离子交换。
通过控制浓盐水与废液的混合和分离过程，可以将废液中的盐进行回收。
2.设备与工艺（1）设备：提盐设备主要包括混合槽、离心机、蒸发器等。
（2）工艺：a.废液预处理：对脱硫废液进行预处理，去除其中的悬浮物和杂质，以提高后续处理的效果。
b.浓盐液制备：将浓盐水制备好，以备后续处理使用。
c.提盐过程：i.将预处理好的脱硫废液与浓盐水加入混合槽中，并进行充分搅拌。
ii. 混合后的液体经过离心机进行离心分离，分离出固体盐和液体。
iii. 固体盐通过蒸发器进行蒸发浓缩，得到纯净的盐产品。
iv. 液体再经过过滤、净化等设备进行处理，去除其中的杂质和溶解物。
v.经过多次循环操作，可将废液中的盐充分提取出来，并得到纯净的盐产品。
3.优势与注意事项（1）优势：a.提盐过程能够回收并利用废液中的盐，减少污染物排放。
b.提盐后得到的盐产品可以作为化肥或工业原料使用，具有一定的经济价值。
c.提盐过程相对简单，设备要求不高，成本较低。
（2）注意事项：a.废液预处理环节非常重要，应确保悬浮物和杂质得到充分去除，以保证后续处理的效果。
b.提盐过程中需严格控制盐浓度，避免溶解度过高或过低对设备造成影响。
c.提盐设备应具备良好的密闭性能，以防止废液挥发和泄漏。
d.废液处理过程中需遵循相关环保法律法规，确保处理后的排放符合环保标准。
4.应用前景脱硫废液提盐方案是一种有效的脱硫废液处理方法，可以回收利用废液中的盐，减少对环境的污染。
焦化脱硫废液提盐技术
目前，焦化脱硫废液的处理方法 主要包括沉淀、吸附、生物处理 等，但这些方法难以实现废水中 盐分的有效去除。
提盐技术的意义与重要性
随着环保要求的提高，焦化脱硫废液 中盐分的排放限制越来越严格，提盐 技术对于降低废水盐分、减轻环境负 担具有重要意义。
提盐技术能够实现焦化脱硫废液中盐 分的资源化利用，提高废水处理效率 ，降低处理成本，对于推动焦化行业 的可持续发展具有重要意义。
废液的物理性质
颜色
焦化脱硫废液通常呈深褐色或 黑色，颜色深重。
气味
废液散发出明显的恶臭，对周 围环境造成不良影响。
粘度
废液具有一定的粘稠性，影响 处理和运输。
温度
废液温度较高，需进行冷却才 能进行后续处理。
废液的危害性
生态毒性
废液中的硫氰酸盐、硫代硫酸盐等成分对水 生生物具有毒性作用。
有害气体释放
02 焦化脱硫废液的组成与性 质
废液的化学组成
硫氰酸盐
焦化脱硫废液中的主要成分 ，具有较高的市场价值，可 用于制造其他化工产品。
硫代硫酸盐
一种含硫化合物，具有 一定的生态毒性，需进
行适当处理。
硫酸盐
常见的阴离子，在废液 中主要以硫酸根的形式
存在。
氨氮
由于焦化过程中的氨水 洗涤而产生，对环境造
成潜在威胁。
内蒙古某焦化厂
采用该技术，实现了废液 资源化利用，减少了环境 污染，提升了企业形象。
技术效果评估
提盐纯度
提盐技术能够将废液中的 盐分提取出来，纯度可术提取效率高，可实 现连续稳定运行，提高了 生产效率。
适用范围
适用于不同规模的焦化厂 和钢铁企业，具有较强的 通用性。
经济与社会效益分析
焦化厂化工车间脱硫废液提盐操作规程
从脱硫系统送来的脱硫废液先打入原料槽，经静置分离12小时以上，部份夹带的悬浮硫和不溶物沉淀原料槽底部(定期人工清理)，脱硫液用原料泵打入装有活性炭并带有搅拌器的脱色釜中进行脱色，脱色釜带有蒸汽夹套加热(6-8小时， 80-85℃)。
脱色釜气相部份经冷凝冷却器用低温水冷却后，进入脱硫地下槽。
脱色后脱硫液经过滤器过滤，与活性炭分离,滤液进入脱色液槽，废活性炭送配煤。
脱色液槽内脱硫液由脱色液泵打入蒸发釜中,蒸发釜通过外置的加热器经蒸发釜循环泵给脱硫液循环加热，启动真空泵系统，保持蒸发釜内真空度-0.090~-0.098MPa，蒸发釜内液位保持70％-80％高度。
蒸发釜顶蒸汽经蒸发釜冷凝冷却器用低温水冷却后，冷凝液进入真空槽。
真空槽内液体定期排入脱硫地下槽。
当蒸发釜内液位再也不下降后，住手补料。
打开循环泵出口管支管阀门，将料液打入1#结晶釜中(通过软管)。
启动1#结晶釜搅拌器，打开低温水入口阀门，控制结晶釜冷却速率，冷却至55-60℃。
打开1#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫代硫酸铵和硫酸铵，液体由真空系统抽入2#结晶釜，启动2#结晶釜搅拌器，打开低温水入口阀门，控制2# 结晶釜冷却速率，将结晶液缓慢冷却至大约25℃，打开2#结晶釜釜底阀门，将结晶液放入离心机内进行固液分离。
固体为硫氰酸铵，液体流入离心液槽。
将硫氰酸铵结晶手工装入干燥器，打开干燥器真空管阀门，干燥器通蒸汽进行干燥。
干燥后即为产品硫氰酸铵。
离心液槽内液满打入脱色液槽2.1 负责本岗位所属设备的全部操作。
熟悉设备的构造、工作原理、作用及管道走向。
做到熟练操作，会保养、会排除故障。
2.2 定期巡回检查本岗位所属设备的压力、温度、流量、液位、仪表及设备运转情况，并及时进行调整，保证各项技术指标达到工艺要求。
2.3 负责机电、泵的维护保养，做好生产记录和工具保管。
2.4 负责本岗位的安全工作，搞好设备及环境卫生，严格交接班制度。
脱硫液提粗盐工艺说明
脱硫废液提盐工艺说明工艺流程简图脱硫液蒸发的过程中，水分含量不断减少，盐（硫代硫酸铵、硫氰酸铵和硫酸铵等）含量（比例）不断升高；当浓缩到一定程度的时候，部分硫代硫酸铵以晶体小颗粒析出，但因为脱硫液在蒸发器、加热器（管道）之间不停的循环搅动，无法沉积，所以还是以小颗粒存在脱硫液中；当脱硫液继续蒸发浓缩的时候，可能硫氰酸铵（硫酸铵）都饱和析出晶体小颗粒，同样以小颗粒存在于脱硫液中；整个溶液类似于一锅稀饭，当蒸馏浓缩到一定比例（据试验和考察了解，应该含水10%左右，因条件限制，具体比例不知道）；排出浓缩液，浓缩液冷却即成为固体混盐（与所含的水分凝结在一起）。
实际生产中，为了确保浓缩液流动性，防止盐晶体颗粒结块堵塞管道和设备，控制浓缩液水分稍高，排出的浓缩液绝大部分冷却凝结成固体盐（含少量的水），其余小部分为脱硫液（含有冷却温度下的饱和盐）。
不间断生产中，此时持续补充的脱硫废液与持续排出的浓缩液含盐量（水和氨被蒸发）基本相同，蒸发器内的浓缩液成分基本不变；此时蒸发器内溶液蒸发温度（即最终沸点）基本不变。
罗茨风机（压缩机）出口的二次蒸汽温度要比最终沸点温度高5℃以上（与浓缩液形成温差换热，具体温差取决于换热器的传热系数、换热面积和单位时间需交换的热量）。
目前脱硫液含盐量约410g/l，考虑到蒸发量（蒸发的水分占脱硫液的重量比例）应该在60%左右（此时浓缩液含水约20%左右；若脱硫液盐含量低，蒸发的水分重量比例更高）；若设计处理量脱硫液为2t/h，则二次蒸汽（含氨蒸汽）的流量约为1.2t/h（若含盐少，二次蒸汽量更大）；蒸发器二次蒸汽温度应该与最终沸点基本相同或略低，压缩机入口温度应该比最终沸点低。
根据压缩机处理的二次蒸汽量和蒸汽所需的温升，基本可以选定所需的罗茨风机。
此外，蒸发器不需要设计结晶槽，直接在浓缩液循环管上引一支管排出浓缩液即可。
浓缩液管道需考虑保温和蒸汽清扫。
具体最终蒸发比例（蒸发的氨水占脱硫液的重量比例）和蒸馏终点温度，我们会再做一次实验进行确定。
焦化脱硫废液提盐技术
工艺流程简图
脱硫废液提盐流程简介
硫氰酸铵提取 将脱硫车间排出的脱硫废液进行预处理，通过静置沉淀及过滤，去掉其中的悬浮硫、硫泥、煤
灰等杂质； 向预处理液中加入一定量的活性炭，通过加温、搅拌、过滤等措施进行处理，得到合格清液，ຫໍສະໝຸດ （六）自动监控系统结构示意图
全国焦化脱硫废液如全部经处理，则：
年减排高污染高毒性脱硫废液400万吨，减排 高毒性含硫盐100万吨,并回收60万吨硫氰酸盐 和40万吨硫酸盐产品。
在解决了相关企业环保问题的同时，每年还可 节约水资源300万吨左右。
一定温度和浓度时，把浓缩液打入结晶釜。 对浓缩液进行冷却结晶，达到一定温度时析出硫酸铵晶体，再通过离心机进行固液
分离，得到硫酸铵产品外卖；甩后母液循环利用。
三、脱硫废液提盐项目经济分析
以240万吨/年焦炭产能为例，全年处理22000吨脱硫液，回收2000吨硫氰酸铵，全年生产 （每立方米废液耗电55度，耗蒸汽0.8吨，电价按每度0.65元，蒸汽按每吨100元计） 1. 耗电：0.65元/kwh×55kW/m×22000=78.65万元 2. 工资：28人×2.4万元/人=67.2万元 3. 蒸汽：0.8吨×22000×100元/吨=176万元 4. 活性炭：22000吨×0.3%（活性炭用量）×3500元/吨=23.1万元 5. 包装：60元/吨×2000吨=12万元 6. 修理费：年维修费用按20万元 7. 年成本价总计：78.65+67.2+176+23.1+12+20=376.95万元 8. 吨硫氰酸铵含税成本价376.95÷2000吨=1885元/吨 9. 销售价：6000元/吨 , 10. 吨利润：6000-1885=4115元/吨 11. 全年利润：4115元/吨×2000吨/年=823万/年
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏州乔发环保科技股份有限公司
焦化厂脱硫废液提盐工艺
一、背景
焦化厂脱硫都为湿法脱硫；湿法脱硫工艺大致有两种；一是真空碳酸钾法，此方法生产的硫磺纯度高，为精硫磺，好销售；而且此工艺还能生产硫酸产品等，但是此工艺投资大，占地大；采用后脱硫，用工业碳酸钠做碱源，脱硫废液中的副盐就是，硫氰酸钠和硫代硫酸钠，还有少量的硫酸钠。
即钠盐；钠盐的市场经济效益比铵盐要好。
二是催化氧化法，此方法生产的硫磺为黑硫磺，即粗硫磺；硫磺纯度底，渣子多，市场销售困难；此工艺为前脱硫，即：ＰＤＳ法脱硫，前脱硫采用氨作为碱源，脱硫废液中的副盐就是，硫氰酸铵；硫代硫酸铵；还有少量的硫酸铵，即铵盐；。
脱硫废液中三种负盐总和不得超过250ｇ／L，即；
硫氰酸钠（铵）130g/Ｌ，硫代硫酸钠（铵）90g/Ｌ，硫酸钠（铵）30g/Ｌ。
脱硫废液中副盐超过250ｇ/L就必须的外排，更新脱硫液，否则煤气就无法吸收煤气中的硫化氢，因此脱硫液中的副盐始终保持在250ｇ／L以内；外排的部分液体称脱硫废液，里面还有较高的副盐，无法循环使用，必须把副盐提取后方可回用。
二、脱硫废液现状
焦化厂采用PDS法脱除焦炉煤气中H2S和HCN，全部投产运行后，预计每天需要外排脱硫废液50吨/天，(本方案设计日处理量约为50吨/天,设计富余为20％，实际处理量为60吨/天），年产生约19800吨脱硫废液。
（按330天计算已考虑运行过程中检修、故障、保养等因素），脱硫废液中含有大量的硫代硫酸铵(NH4)2S2O3、硫氰酸铵NH4CNS及其他杂质,这些脱硫废液的去处一直是行业里的难题。
一般的焦化厂脱硫废液处理办法就是，将其喷洒在煤堆上，有的
将脱硫废液送到熄焦池进行湿法熄焦用，这两种方法虽然解决了脱
硫废液的去处，表面看起来没有废液外排，但并没有从根本上解决问题，实际上是间接的排放到大气里，这样处理脱硫废液；一是污染环境；二是腐蚀设备严重，当脱硫废液的煤进入焦化炉后，在高温下仍然转化成二氧化硫和硫化氢等含硫化合物，这些有害的成分进入焦炭里，焦炭含硫高，对熄焦设备，运焦设备，干熄焦设备，特别是对干熄焦锅炉管等腐蚀严重，每年要投入大量的资金对这些设备进行维修，还影响生产及产量；还有这些硫又挥发到煤气里面，最终又回到脱硫废液中。
久而久之脱硫废液中的硫化物积累越来越多，一方面将会严重降低脱硫效果，另一方面造成化产的设备严重腐蚀。
增加了设备的维护费用。
由于脱硫废液中含有硫氰酸根离子，有强力的杀菌效果，无法进行生化处理。
如果不处理直接排放，严重污染环、违反了环保法，严重的要追究刑事责任的；所有说，脱硫废液必须进行深度处理，方可达到环保要求，还能保护设备不受腐蚀，减少设备的维护费用；国家、企业都有益处。
要彻底解决脱硫废液的污染问题，必需对脱硫废液进行深度处理。
脱硫液中含有大量的副盐NH4CNS和(NH4)2S2O3，是具有经济价值的无机盐，如果将脱硫液中的副盐进行分离回收，不但降低了脱硫液中副盐含量，使脱硫反应朝正方向进行，提高脱硫效率，使脱硫
液可以循环利用，而且回收副盐本身也具有一定的经济效益。
三、脱硫废液提盐工艺及投资
按催化氧化法，前脱硫工艺产生的脱硫废液，提取副盐工艺说明，脱硫废液提取副盐的工艺很多种，具体一下说明
1、提取三种副盐即；硫氰酸铵、硫代硫酸铵、硫氰酸铵；此工艺100%的处理脱硫废液，全部送回脱硫液中，循环使用；无废弃物产生，处理脱硫废液，全部送回脱硫液中，循环使用；但是提取出来的硫代硫酸铵没有销路，成了固体废物，无法处理。
此工艺造价高，投资1800万左右，占地面积9亩，
工艺简介；采用的是焦化脱硫废液无害化处理技术，提出脱硫废液中的盐类，使脱硫废液循环使用。
采用脱色结合萃取结晶提纯法工艺。
全部工艺过程包括：脱硫液输送、脱硫液过滤、脱硫液预蒸发、预热脱色、脱色剂处理、混盐浓缩、混盐结晶、混盐甩干；溶解、压滤、精密过滤、精盐浓缩、精盐结晶、精盐甩干、干燥、回收、精馏、母液回收、尾气洗涤和工艺水处理、车间空气置换等。
2、提取混盐，三种副盐在一起，通过简单的设备进行蒸发、冷却等方式，提取混盐，处理后的脱硫废液送回系统循环使用，此工艺太简单，优点是投资少，占地少；缺点是脱硫废液不能全部处理，还得排放一部分，排放脱硫废液就污染环境；还有产品混盐无销路，又产生了固体废物，无法处理，因此此工艺处理脱硫废液不彻底，留下环保隐患，虽然投资少，但是产生了废物，不符合新环保法的要求。
投资大约100左右，占地200㎡。
工艺简介；脱硫废液进入蒸发器和蒸发室，蒸发器内送入饱和蒸汽加热脱硫废液，在真空泵的的作用下，脱硫废液在较低的温度下开始沸腾，随着废液温度不断升高，液体蒸发到蒸发室，在蒸发室内的液体不断蒸发浓缩后，剩下混盐，将蒸发室内的浓缩液体放到室外自然冷却后，即为混盐产品；蒸发出的废液蒸汽进入冷却器，被冷却下来的液体流入氨水槽，最后打入脱硫液中进行循环利用。
3、提取硫氰酸铵、硫磺、硫酸铵工艺，次工艺生产纯度高的硫氰酸铵、硫磺，不生产硫代硫酸铵，把硫代硫酸铵转化为硫酸铵产品，硫酸铵产品可同硫铵工段生产的硫酸铵质量一样，有销路；处理脱硫废液，全部送回脱硫循环使用；投资大约950万左右，占地面积1200㎡，
工艺简介；将脱硫废液先进行氧化、过滤、脱色、过滤、浓缩、过滤、调整降温、过滤、结晶降温、离心机出产品。
将氧化的脱硫废液过滤后，加入活性炭进行脱色处理，废活性炭过滤之后送煤场配煤，
将脱色清液配入一定量的催化剂后送入氧化塔顶，连续进料，连续出料，氧化好的物料从塔的下部流出，进入到中转储槽中，用于浓缩。
硫磺从塔的底部自动流出，进入到硫磺槽中。
将减压浓缩好的物料进行热分离，直接得到硫酸铵产品，。
离心分离出来的母液打入到调节釜中。
通过降温结晶、离心甩干得到硫氰酸铵。
液体送回脱硫液中，循环使用。
以下是按照提取硫氰酸铵、硫酸铵、硫磺三种产品计算成本和效益，具体如下：
四、运行成本
活性碳消耗：7000元/吨，用量为脱硫液的3%计算。
操作工工资：14（人）*130元/天=1820元/天
主要动力及原材料消耗
1.氧化剂消耗：250元/Kg，用量每天处理50吨脱硫废液，消耗7-8Kg。
2.循环冷却水循环量500m³/h。
3.蒸汽消耗：氧化蒸汽耗量；吨废水0.3吨蒸汽，双效蒸发器消耗蒸汽；吨废水0.65吨蒸汽。
4.氧化、离心机电耗：15KWh*20h*0.6元/KWh＝180元。
五、产品效益
按脱硫废液中两盐含量250g/L，处理费用量50吨计算，每天生产硫氰酸铵5吨、硫酸铵5.5吨、硫磺500Kg。
五、总结
经过对以上工艺技术方案的评价表明：选择投资少，生产时无三废的工艺比较合理，该项目的资源利用率较高，从原料至成品均为全封闭。
在一个良性循环中运行，既节能又降耗，三废变为三种产品，符合国家的产业政策和环保政策。
生产车间采用半敞开式，通风效果好，工艺技术实施了全封闭操作路线，另外生产投入的原料，都是物理过程中提取出硫氰酸铵，没有化学反应就变为成品。
没有三废排放，自然就没有污染的存在，符合国家环保、清洁文明生产要求。
