最新交通灯控制电路设计
交通灯控制逻辑电路设计课程设计
电工学(少学时)课程设计中国人民公安大学交通灯控制逻辑电路设计设计要求和技术指标1、技术指标:设计一个十字路口的交通灯控制电路,每条道路上各配有一组红、黄、绿交通信号灯,其中红灯亮,表示该道路禁止通行;黄灯亮表示该道路上未过停车线的车辆禁止通行,已过停车线的车辆继续通行;绿灯表示该道路允许通行。
该电路自动控制十字路口两组红、黄、绿交通灯的状态转换,实现十字路口自动化。
2.、设计任务与要求一.基本功能1.设计一个十字路口的交通灯控制电路,要求甲车道和乙车道两条交叉道路上的车辆交替运行,每次通行时间都设为25秒;2.要求黄灯先亮5秒,才能变换运行车道;3.黄灯亮时,要求每秒钟闪亮一次。
二.基本扩展功能1.信号灯的倒计时2.进行数字显示三.特色扩展功能1.定时控制信号周期。
实际应用:我们灯控路口的每天都存在着低峰时段(如夜间),不需要设置信号灯的周期,以便节省能源。
我们设计在一个周期的某一时间段内,将交通信号灯自动关闭。
(第8个周期运行,第1-7个周期停止运行)实现手动对关闭周期的时间控制。
(周期在20和40之间通过开关控制)2.定时控制信号周期,实现在一个时段内的不对称周期。
实际应用:我们灯控路口的每天都存在着某时段(如两个车道中的一个车道需要长周期),便于交通。
我们设计在一个周期的某一时间段内,将交通信号灯变为不对称的信号(A 车道为70秒,B车道为30秒)。
暂时设置为(第8个的半个周期(30秒)(自动设置为半个周期)运行,加第7个的上半周期(70秒),形成一个不对称周期。
第7个下半周期和1-6个周期正常运行)目录一、交通灯的组成 (4)二、单元电路的设计 (7)1、秒脉冲发生器 (7)2、定时器 (8)3、控制信号发发生器 (10)4.控制绿灯显示器 (13)5.控制器 (14)6、附加功能(1) (17)7、附加功能(2) (18)三、体会总结...................................................................... .. (14)四、鸣谢...................................................................... . (16)五、参考文献...................................................................... (17)一.交通灯的组成交通灯控制系统的原理框图如图12、1所示。
交通灯控制电路综合设计实验
放风筝小学生二年级作文7篇放风筝是清明时节人们所喜爱的一项活动,此时的气候风向也非常适宜放风筝。
下面是小编为大家整理的放风筝小学生二年级作文7篇,仅供参考,欢迎大家阅读借鉴。
放风筝小学生二年级作文1星期天下午,阳光明媚,微风吹拂,天气格外温暖,我的心情也很好,因为叔叔要带我去放风筝。
我和叔叔一路走一路说笑着,不知不觉就来到了广场。
广场上的人可真多呀!很多人都在放风筝。
天上的风筝一个比一个飞得高,像鸟儿一样在空中自由地盘旋。
看着一个个高高飞起的风筝,我的心痒痒的,已经有些迫不及待了。
我是第一次放风筝,所以需要身为高手的叔叔示范一次。
只见叔叔拉着风筝线边跑边慢慢放线,不一会儿,风筝便高高地飞了起来。
看着叔叔的示范,我觉得我会放风筝了。
于是,我学着叔叔的样子慢慢放线。
因为我总站在原地,风一停,风筝就会掉下来。
这时,叔叔对我喊:“跑,跑起来!”听了这话,我立马在广场上跑起来,风筝果然如叔叔说的那样飞了起来。
但是广场上放风筝的人太多了,我一放开跑,风筝线就和别人的风筝线缠在一起。
叔叔赶紧过来帮我解开风筝线,并教了几种方法避开别的风筝。
我又重新开始放,这次很顺利,风筝飞得很高。
我仰望我的风筝,它像鸟儿一样在湛蓝的天空中飞翔,和其他风筝一起,让这场空中舞会变得热闹非凡。
望着天空飞舞的风筝,我不禁想到,有时我们就像那风筝,总想飞得更高更远,可总被拿着风筝线的父母紧紧拽着,可换个角度想,没有了父母的帮助,我们怎会高高飞起?放风筝小学生二年级作文2星期天下午,秋高气爽,微风习习,我兴高采烈地和妈妈去太子山公园放风筝我的风筝是金鱼形状的,它有一双圆溜溜的眼睛、淡蓝色的鱼鳞、金色的脑袋和金黄色的尾巴,非常惹人喜爱!我们来到太子山公园,看道人们三个一群五个一伙的在放风筝。
天上无颜六色、形态各异的风筝让人眼花缭乱,有展翅高飞的老鹰,有精美别致的脸谱,有喜气洋洋的猪八戒,还有拖着长长尾巴的蜻蜓……我一边欣赏,一边和妈妈找了一个空旷的地方放风筝。
简易交通灯控制电路的设计
简易交通灯控制电路的设计交通灯控制电路是现代城市交通管理的重要组成部分,其设计方案的合理性和可靠性对保障人民出行的安全和畅通至关重要。
在本文中,我将介绍一个简单的交通灯控制电路的设计方案,涉及到所需材料、电路设计、电路连接和电路测试等方面,旨在提供一种可行的设计思路及实现方法。
一、所需材料1. PCB板2. AT89C2051单片机3. LCD12864液晶显示屏4. DS1302时钟模块5. 7段LED数码管6. 红绿黄LED发光二极管7. 继电器8. 12V电源适配器9. 74HC595芯片10. 电容、电阻、连接线等二、电路设计本次交通灯控制电路采用单片机AT89C2051作为控制核心,通过LCD12864液晶显示屏展示交通灯状态,并且控制红绿黄三色LED灯。
还采用DS1302时钟模块来实现交通灯的定时控制,以确保交通灯的安全和准确性。
具体的电路设计如下:1.电源模块本电路采用12V电源适配器作为供电来源,将电源接入100uf电解电容并接入AT89C2051芯片VCC引脚,以确保芯片工作电压稳定。
2.时钟模块DS1302时钟模块通过连接到P1.0、P1.1和P1.2引脚来实现对交通灯的定时控制。
还需将时钟模块的CLK、DIO和RST引脚分别连接到AT89C2051芯片的P1.4、P1.5和P1.6引脚来实现数据传输和控制信号输出。
3.LCD显示模块将LCD显示屏的RS、RW和E引脚连接到AT89C2051芯片的P3.0、P3.2和P3.1引脚,将LCD数据引脚DB0-DB7连接到AT89C2051芯片的P2.0-P2.7引脚,以在交通灯控制过程中显示交通灯状态。
4.7段LED数码管模块将74HC595芯片、CD4511译码器和7段LED数码管连接在一起,将74HC595芯片的SER、SRCLK和RCLK引脚连接到AT89C2051芯片的P1.7、P1.5和P1.6,将CD4511译码器的A、B、C、D和O引脚分别连接到74HC595芯片的Q0-Q3和74HC595芯片的Q4引脚,将7段LED数码管的公阴极连接到CD4511译码器的O引脚,在交通灯控制过程中实现倒计时显示。
交通灯控制电路设计 (2)
交通灯控制电路设计简介交通灯是每个城市道路上必不可少的设备,用于管理和控制车辆和行人的通行。
交通灯控制电路是交通灯正常运行的关键组成部分,它负责将电力信号转换为特定的灯光组合,在不同的情况下精确控制交通流量。
本文档将介绍交通灯控制电路的设计原理、主要组成部分和操作逻辑。
设计原理交通灯控制电路的设计原理基于以下几个主要方面:1.电源供应:交通灯控制电路需要一个稳定可靠的电源供应,以确保交通灯可以持续运行。
通常使用交流电源或直流电源,具体根据实际情况来确定。
2.时序控制:交通灯按照预定的时间序列切换灯光状态。
通过精确的时间计时器和逻辑控制电路,控制不同方向的交通灯按照预设的时间间隔进行切换。
3.灯光控制:根据交通信号灯的功能需求,设计灯光控制电路。
典型的交通信号灯包括红色、黄色和绿色灯。
灯光控制电路需要能够根据时序控制信号切换相应的灯光状态。
4.状态检测:交通灯控制电路还需能够检测交通流量和故障情况。
例如,当检测到交通流量较大时,交通灯应能自动调整时间间隔以适应道路状况。
主要组成部分交通灯控制电路通常由以下主要组成部分构成:1.电源模块:电源模块负责提供稳定的电源供应,可以包括电源适配器、稳压电路和滤波电路等。
2.控制单元:控制单元是交通灯控制电路的核心部分,负责协调各个信号灯的状态变化。
它通常由计时器、逻辑门电路和触发器等元件组成。
3.灯光模块:灯光模块包括红色、黄色和绿色交通信号灯。
每个信号灯使用一个独立的LED或灯泡,通过控制电路切换不同的灯光状态。
4.传感器模块:传感器模块用于检测交通流量和故障情况。
常见的传感器包括车辆检测器和故障检测器。
操作逻辑交通灯控制电路的操作逻辑可以简单描述如下:1.初始化:交通灯控制电路在启动时进行初始化。
将所有信号灯设置为红色,并开始计时。
2.时间切换:按照预设的时间序列,在设定的时间间隔内,依次切换信号灯的状态。
例如,绿灯亮10秒、黄灯亮5秒、红灯亮20秒。
3.交通流量检测:控制单元通过连接的车辆检测器检测交通流量。
《EDA技术及应用》交通灯控制电路的设计
《EDA技术及应用》交通灯控制电路的设计1 系统设计1.1 设计要求1.1.1 设计任务1、用4个八段数码管分别显示道路东西和南北通行和禁止的倒计时时间。
2、能设置道路东西和南北两侧通行和禁止的倒计时时间,最大设置时间为99秒,最小设置时间为1秒。
3、交通灯用红、绿、黄三种发光二极管(LED)显示控制的结果。
4、红、绿、黄灯显示的次序应符合实际交通道路控制的要求。
5、其它功能。
1.1.2性能指标要求设计一个交通控制器,用LED 显示灯表示交通状态,并以8 段数码显示器显示当前状态剩余秒数南北方向绿灯亮时,东西方向红灯亮;反之亦然,二者交替允许通行,南北方向每次放行99s,东西方向每次放行99s,南北红绿灯始终比东西红绿灯快3s。
每次由绿灯变为红灯的过程中,亮光的黄灯作为过渡,黄灯的时间为3s。
因为开发板没有绿黄灯,所以用两组三个led灯替代显示红黄绿灯。
南北方向与东西方向各用两个8位数码管显示倒计时,并且能实现总体清零功能,计数器由初始状态开始计数,对应状态的显示灯亮。
1.2 设计思路及设计框图1.2.1设计思路本次设计是针对十字路口,进行南北和东西直行情况下交通灯控制。
设定东西方向为主干道方向,根据交通灯的亮的规则,在初始状态下两个方向的都为红灯亮启,进入正常工作状态后,当南北方向红绿灯上绿灯亮时,东西方向红绿灯上红灯亮,各方向最后倒计时3s时,南北方向红绿灯和东西方向红绿灯上的代表黄灯的led灯亮启,持续3S后,南北方向红绿灯上红灯亮启,东西方向红绿灯上绿灯亮启持续99s,之后南北方向和东西方向上的黄灯都亮启3s,一个循环完成,循环往复的直行这个过程。
1.2.2总体设计框图根据任务需求,总体设计有:分频器模块、控制器模块、倒计时模块、红绿灯显示模块、码模块和译码显示模块如下图所示:2 各个模块程序的设计led红绿灯显示:module led(clk,led,N,D,cout,zt);input clk;input [6:0] N;input [6:0] D;output reg [5:0] led;output reg [1:0] zt;output reg [6:0] cout;always@(posedge clk)begincout=cout+1;if(cout<N-3)led=6'b100001;//南北绿灯,东西红灯else if(cout>N-3&&cout<N)led=6'b100010;//南北黄灯,东西红灯else if(cout>N&&cout<D+N-3)led=6'b001100;//南北红灯,东西绿灯else if(cout>N+D-3&&cout<N+D)led=6'b010100;//南北红灯,东西黄灯else if(cout==N+D)cout=0;if(cout<N-4)zt=0;else if(cout>N-4&&cout<N-1)zt=1;else if(cout>N-1&&cout<D+N-4)zt=2;else if(cout>D+N-4&&cout<N+D-1)zt=3;endEndmodule分频器:module div(clk,clkout);input clk;output reg clkout;Parameter CNT_MAX =50_000_000;//1s->1hz(50_000_000/1),0.5s->2hz(50_000_000/2=25_000_000) //parameter CNT_MAX = 1; //for simulationreg [25:0] cnt;always @ (posedge clk)if (cnt < CNT_MAX - 1'b1)cnt <= cnt + 1'b1;elsecnt <= 26'd0;always @(posedge clk)if(cnt == CNT_MAX - 1'b1)clkout=1'b1;elseclkout=1'b0; Endmodule调时控制:module ts(s,N,D,mode);input [1:0] s;input mode;output [6:0] N;output [6:0] D;j u1(.s(s[0]),.q(N),.mode(mode));j u2(.s(s[1]),.q(D),.mode(mode));Endmodule倒计时计数:module seg(clk,N,D,cout,zt,fs1,fs2); input clk;input [6:0] N;input [6:0] D;input [6:0] cout;input [1:0] zt;output reg [6:0] fs1;output reg [6:0] fs2;always@(posedge clk)case(zt)2'b00:begin fs1=N-cout-4; fs2=N-cout-1;end2'b01:begin fs1=N+D-cout-1; fs2=N-cout-1;end2'b10:begin fs1=N+D-cout-1; fs2=N+D-4-cout;end2'b11:begin fs1=N+D-cout-1; fs2=2*N+D-cout-1;endendcaseEndmodule计时输出:module j(s,q,mode);input s,mode;output reg [6:0] q;initialq=15;//初始从15开始启动always@(posedge s)if(mode)q=q+1;elseq=q-1;Endmodule数码管调用:// Module Function:数码管的译码模块初始化module segment7 (seg_datin,seg_led,en);input [3:0] seg_datin; //数码管需要显示0~f共16个数字,所以需要4位数据输入端 input en; //数码管使能端output [7:0] seg_led; //在DE10-Standard上控制一个数码管需要7个信号MSB~LSB=DP、G、F、E、D、C、B、Areg [7:0] seg [15:0]; //定义了一个reg型的数组变量,相当于一个16*8的存储器,存储器一共有16个数,每个数有8位宽initial //在过程块中只能给reg型变量赋值,Verilog中有两种过程块always和initial//initial和always不同,其中语句只执行一次beginseg[0] = ~(8'h3f) ; //对存储器中第一个数赋值8'b0011_1111,7段显示数字 0 seg[1] = ~(8'h06); //7段显示数字 1seg[2] = ~(8'h5b); //7段显示数字 2seg[3] = ~(8'h4f); //7段显示数字 3seg[4] = ~(8'h66); //7段显示数字 4seg[5] = ~(8'h6d); //7段显示数字 5seg[6] = ~(8'h7d); //7段显示数字 6seg[7] = ~(8'h07); //7段显示数字 7seg[8] = ~(8'h7f); //7段显示数字 8seg[9] = ~(8'h6f); //7段显示数字 9seg[10] = ~(8'h77); //7段显示数字 aseg[11] = ~(8'h7c); //7段显示数字 bseg[12] = ~(8'h39); //7段显示数字 cseg[13] = ~(8'h5e); //7段显示数字 dseg[14] = ~(8'h79); //7段显示数字 eseg[15] = ~(8'h71); //7段显示数字 fendassign seg_led = en?seg[seg_datin]:8'hff; //连续赋值,输入不同四位数,输出对于译码的8位输出,共阴数码管取反。
交通灯控制电路设计+设计流程图+设计电路图+实物图

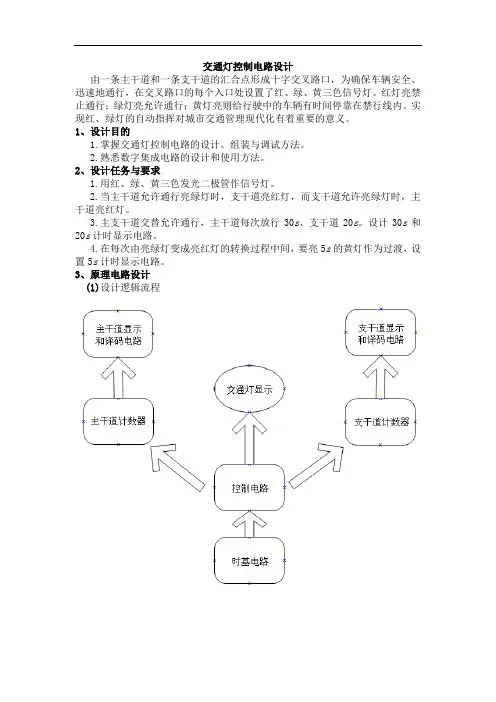

交通灯控制电路设计由一条主干道和一条支干道的汇合点形成十字交叉路口,为确保车辆安全、迅速地通行,在交叉路口的每个入口处设置了红、绿、黄三色信号灯。
红灯亮禁止通行;绿灯亮允许通行;黄灯亮则给行驶中的车辆有时间停靠在禁行线内。
实现红、绿灯的自动指挥对城市交通管理现代化有着重要的意义。
1、设计目的1.掌握交通灯控制电路的设计、组装与调试方法。
2.熟悉数字集成电路的设计和使用方法。
2、设计任务与要求1.用红、绿、黄三色发光二极管作信号灯。
2.当主干道允许通行亮绿灯时,支干道亮红灯,而支干道允许亮绿灯时,主干道亮红灯。
3.主支干道交替允许通行,主干道每次放行30s、支干道20s。
设计30s和20s计时显示电路。
4.在每次由亮绿灯变成亮红灯的转换过程中间,要亮5s的黄灯作为过渡,设置5s计时显示电路。
3、原理电路设计(1)设计逻辑流程(2)方案比较及整体电路方案一:根据题目,主支干道红绿灯分时亮可以分成四种状态。
若采用两个JK触发器即可满足。
考虑到主支干道计数的不同,需要从计数器那里产生一个信号,来使JK触发器改变状态。
当然可以通过逻辑推导,然后用各种基本的数字器件,如与非门,来产生一个满足要求的信号。
但是用到的器件比较多,而且布线较复杂。
所以不采用这个方案。
方案二:鉴于方案一,考虑采用中规模集成电路,因此选择使用了数据选择器。
将计数器某个计数到的信号,如5s,接到数据选择器的数据输入端,然后将由JK触发器产生的表明四种状态的信号Q2和Q1接到数据选择器的地址代码端。
这个方案解决了方案一的问题,所以采用了这种设计方法。
方案三:按照JK触发器习惯的接法,由数据输出端来的信号接到J或K,但是若计数器采用置零的方式,信号有效的时间很短,这就要求触发器有较高的扫描频率,但是计数器的频率已经固定是1s,造成同一个频率电路,却需要不同的频率。
因此采用直接接进触发器的使能端。
至此,确定了最后的方案。
(3)单元电路设计及电路的工作原理为了便于分析,把一些单元电路从整体电路中分离出来,同时为了电路的简洁明了,分析电路的逻辑时,还把次要的元件暂时移除.单元电路各部分以及功能如下:控制电路主控电路是本课题的核心,主要产生30s、20s、5s三个定时信号,它的输出一方面经译码后分别控制主干道和支干道的三个信号灯,另一方面控制定时电路启动。
实验八交通灯控制电路的设计
特殊灯光信号
在某些情况下,交通灯还具 有特殊的灯光信号,如左转 箭头、行人过街等,以满足 不同交通需求。
控制电路设计思路
微控制器核心
采用微控制器作为控制核心,通过编程 实现交通灯灯光信号的时序控制。
输出驱动电路
设计合适的输出驱动电路,以驱动交 通灯的LED或灯泡,确保灯光信号的
稳定性和亮度。
输入信号处理
经验教训分享
电路设计需严谨
在电路设计时,应充分考虑元器件的选型、布局 和连接方式,确保电路的稳定性和可靠性。
调试过程需耐心
在电路调试过程中,遇到问题时需保持冷静,耐 心分析并逐一排查故障,确保电路的正常运行。
团队协作很重要
在实验过程中,团队成员之间应充分沟通、协作 配合,共同解决问题,提高工作效率。
问题诊断及优化措施
问题诊断
针对仿真结果中不符合设计要求的部分,进行问题诊断,找出 可能的原因,如元器件参数不合适、电路连接错误等。
优化措施
根据问题诊断的结果,采取相应的优化措施,如调整元器件参数、修 改电路连接方式等,以提高交通灯控制电路的性能和稳定性。
再次仿真测试
对优化后的交通灯控制电路进行再次仿真测试,验证优化 措施的有效性,并记录优化后的仿真结果。
06
实验总结与展望
实验成果总结
交通灯控制电路的成功设计
通过合理的电路设计和元器件选择,成功实现了交通灯的红黄绿 灯光控制,且运行稳定可靠。
实Hale Waihona Puke 了定时控制功能通过内置的定时器模块,实现了交通灯的定时控制,使得灯光能够 按照设定的时间间隔进行切换。
完成了实验报告与演示
详细记录了实验过程、数据分析、电路图及实验结果,并进行了实 验演示,验证了交通灯控制电路设计的可行性。
交通灯控制电路课程设计
交通灯控制电路课程设计一、课程目标知识目标:1. 让学生掌握交通灯控制电路的基本原理和电路组成;2. 使学生了解并理解红、黄、绿交通信号灯的时序关系及其在交通控制中的作用;3. 帮助学生掌握基本的电子元件及其在交通灯控制电路中的应用。
技能目标:1. 培养学生运用所学知识设计简单的交通灯控制电路的能力;2. 提高学生动手实践能力,学会正确连接和调试交通灯控制电路;3. 培养学生运用图表、流程图等方法分析问题、解决问题的能力。
情感态度价值观目标:1. 培养学生对电子技术的兴趣,激发他们探索科学技术的热情;2. 培养学生的团队协作精神,提高沟通与协作能力;3. 增强学生的交通安全意识,培养他们遵守交通规则的自觉性。
课程性质:本课程属于电子技术实践课程,注重理论联系实际,强调动手实践能力的培养。
学生特点:本课程针对初中年级学生,他们对电子技术有一定的好奇心,动手实践能力强,但理论知识相对薄弱。
教学要求:结合学生特点,采用启发式教学,引导学生主动探究,注重培养学生的实际操作能力。
在教学过程中,将课程目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 交通灯控制电路原理- 交通信号灯的基本知识:红灯、黄灯、绿灯的功能及时序关系- 电路基本组成部分:电源、开关、信号灯、控制器等2. 电子元件及其应用- 常用电子元件:电阻、电容、二极管、三极管等- 元件在交通灯控制电路中的作用和连接方式3. 交通灯控制电路设计- 电路图绘制:学习如何用电路图表示交通灯控制电路- 电路搭建与调试:动手实践,按照设计要求搭建电路,并进行调试4. 教学进度安排- 第一课时:交通灯控制电路原理及基本组成部分学习- 第二课时:常用电子元件的认识及其在电路中的应用- 第三课时:交通灯控制电路设计及电路图绘制- 第四课时:动手实践,搭建和调试交通灯控制电路5. 教材关联内容- 教科书第四章第二节:交通信号灯控制电路的基本原理- 教科书第五章:常用电子元件及其应用- 教科书第六章:电子电路设计与实践教学内容确保科学性和系统性,结合课程目标,按照教学进度安排,有序开展教学活动。
交通灯控制电路设计(毕业设计)
交通灯控制电路设计(毕业设计)交通灯控制电路设计⼀、设计任务和要求随着社会的进步和发展,交通⼯具⽇趋增多。
这就给我们的道路交通带来了混乱,特别是⼗字路⼝的交通管理问题。
为了确保⼗字路⼝的车辆顺利、畅通得通过,往往都采⽤⾃动控制的交通信号灯来进⾏指挥。
本次实验就是要设计⼀个交通逻辑控制电路,来实现⼗字路⼝的⾃动交通控制。
实现功能如下:⼀个具有主、⽀路的路⼝。
主路通⾏时间40秒、⽀路通⾏时间20秒、黄灯各为5秒。
⼆、实验设备及器件1.实验设备及⼯具:仿真计算机、数字万⽤表、钳⼦、镊⼦等2.实验器件三、设计原理及实现⽅案I.⼯作状态如下⼀个⼗字路⼝主道⽅向的红、黄、绿灯分别⽤G、R、Y;⽀道⽅向的红、黄、绿灯分别为g、r、y.表⽰。
⼗字路⼝要有数字显⽰装置,作为时间提⽰,以便⼈们更直观地把握时间。
具体要求为:当某⽅向绿灯亮时,置计数器为某⼀个数值,然后以每秒减1的计数⽅式⼯作,直⾄减到数为“0”。
状态图:整个流程为:(1)主车道绿灯亮,⽀道红灯亮。
表⽰主道上的车辆允许通⾏,⽀道禁⽌通⾏。
绿灯时间到时,控制器发出状态信号ST,转到下⼀⼯作状态。
(2)主车道黄灯亮,⽀车道红灯亮。
表⽰主车道上未过停车线的车辆停⽌通⾏,已过停车线的车辆继续通⾏,⽀车道禁⽌通⾏。
黄灯亮⾜规定时间间隔TY时,控制器发出状态转换信号ST,转到下⼀⼯作状态。
(3)主车道红灯亮,⽀车道黄灯亮。
表⽰主车道禁⽌通⾏,⽀车道上的车辆允许通⾏绿灯亮⾜规定的时间间隔TL时,控制器发出状态转换信号ST,转到下⼀⼯作状态。
(4)主车道红灯亮,⽀车道黄灯亮。
表⽰主车道禁⽌通⾏,⽀车道上位过县停车线的车辆停⽌通⾏,已过停车线的车辆停⽌通⾏,已过停车线的车辆继续通⾏。
黄灯亮⾜规定的时间间隔TY时,控制器发出状态转换信号ST,系统⼜转换到第(1)种⼯作状态。
II.实现⽅案(1).⽅案⼀根据状态图,得到交通灯的设计原理图实现原理:如图,通过⼀个驱动三个计时电路。
交通灯控制电路设计与制作
目录摘要I1 方案设计与选择11.1方案一原理设计11.2方案二原理设计22 单元电路设计42.1 秒脉冲信号发生器42.2 五进制计数器52.3 移位寄存器72.3 信号灯控制132.3.1 红灯信号控制132.3.2 绿灯信号控制132.3.3 黄灯信号控制133 元器件清单144 制作及调试154.1 制作154.2 调试154.3 调试过程中发现的问题及解决16结束语17参考文献18交通灯控制电路设计与制作1 方案设计与选择要求设计一个十字路口的交通灯控制电路,要求甲车道和乙车道两条交叉道路上的车辆交替运行,每次通行时间都设为25秒,黄灯先亮5秒,才能变换运行车道,黄灯亮时,要求每秒钟闪亮一次。
根据要求要用到1Hz时钟脉冲源,可用555定时器来实现,还要用到计数器,逻辑门等器件来实现。
1.1方案一原理设计交通灯控制原理图1如下图1-1所示:图1-1 交通灯控制原理图1首先用NE555定时器产生1Hz脉冲作为时钟脉冲信号源,用74LS161构成五进制计数器,每五秒自动清零,同时给74LS164移位寄存器一个脉冲信号,使寄存器移位,然后通过74LS164移位寄存器分别实现5秒,20秒,25秒的循环控制,分别使对应的黄灯,绿灯,红灯亮。
最后用黄灯信号和秒冲信号源进行与逻辑运算,使得黄灯能够每秒闪烁一次。
交通灯控制电路图1如下图1-2所示:图1-2 交通灯控制电路图11.2方案二原理设计交通灯控制原理图2如下图1-3所示:图1-3 交通灯控制原理图2 秒脉冲发生 器 控制器 译码器 信号灯0.2Hz 1Hz用两片NE555定时器分别产生0.2Hz和1Hz的脉冲信号,0.2Hz的信号给74LS161计数器,实现5秒触发一次,74LS161构成十进制循环计数,然后接7442 四线-十线译码器对计数器的信号进行译码,信号通过非门,与非门的组合后接到适当的交通灯上。
1Hz的脉冲信号与黄灯信号逻辑与,实现每秒闪烁一次。
十字路口交通灯控制设计_霓虹灯控制设计(PLC设计课件)
并联 , 同时开始 计时
任务2 霓虹灯控制设计
四、梯形图设计---接通延时定时器
任务2 霓虹灯控制设计
四、梯形图设计---接通延时定时器
任务2 霓虹灯控制设计
四、梯形图设计---接通延时定时器
霓虹灯控制设计-实训报告
一、实训目的
任务2 霓虹灯控制设计
1.掌握霓虹灯显示的时序。 2.熟悉 TIA 软件的基本使用方法。 3.进一步巩固对常规指令的正确理解和使用。 4.根据实训设备,熟练掌握 PLC 的外围 I/O 设备接线方法。 。
项目三 十字路口交通灯控制设计
任务2
霓 虹设计灯准控备制 设 计
IO分配
二、硬件电路I/O分配
任务2 霓虹灯控制设计
设备 输入 输出
符号 SB1 SB2 D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 D11 D12 D13 D14 D15
功能 启动按钮(常开触点) 停止按钮(常开触点)
霓 虹设计灯准控备制 设 计
实训台接线
任务2 霓虹灯控制设计
P L C 实 训 台
任务2 霓虹灯控制设计
输 入 部 分
任务2 霓虹灯控制设计
输 入 接 线
任务2 霓虹灯控制设计
输 出 部 分
任务2 霓虹灯控制设计
输 出 接 线
项目三 十字路口交通灯控制设计
任务2
霓 虹设计灯准控备制 设 计
A灯 B灯 C灯 D灯 E灯 F灯 G灯 H灯 I灯 J灯 K灯 L灯 M灯 N灯 O灯
地址 I0.0 I0.1 Q0.0 Q0.1 Q0.2 Q0.3 Q0.4 Q0.5 Q0.6 Q0.7 Q1.0 Q1.1 Q1.2 Q1.3 Q1.4 Q1.5 Q1.6
(完整版)交通信号灯控制电路设计
目录1.综述 (2)1.1设计任务 (3)1.2 基本要求 (3)2.工作原理 (4)2.1 整体方框图 (4)2.2 整机工作原理 (5)3.分机电路设计与计算 (5)3.1 秒信号产生器 (5)3.2 状态控制器设计 (6)3.3 状态译码器 (7)3.4 定时系统 (8)3.5 元件功能介绍 (10)4.整机电原理图 (14)5 . 调试要点 (15)6.元器件清单 (16)7.总结 (16)8.参考资料 (17)摘要随着现代城市交通的日益拥挤,一个有效的交通指挥系统对人们的安全出行、交通流量的提升和出行效率的提高日见重要,交通灯指挥系统是这一指挥系统最基层、分布面最广的重要组成部分之一。
本课程设计就交通灯控制电路的一个实用方案作了详细的分析与设计,它结合我们在校所学的模拟电子、数字电子、计算机等有关学科的知识,并参考了许多实用的参考方案,在此基础上,综合利用了数字逻辑功能这一强大工具,引入了电子设计自动化技术,还运用了protel软件等手段来完成电路方案及PCB印制板的设计。
本设计方案比较新颖,巧妙地采用了8总线收发器和可预制可逆计数器,使设计更灵活,而且还设置了完整的倒计时功能设计,因而控制和显示方案具备,更主要的优点是功能已接近软件设计,可按需要较容易地变化通行时间或扩展功能,本文所设计的方案完善,具有较好的实用价值。
关键词状态控制器定时系统秒脉冲发生器译码器计时器前言随着我国城市化建设的发展,人民的生活水平日渐提高,越来越多的汽车进入了寻常老百姓的家庭,再加上政府大力发展公交车、出租车,使得道路上车辆越来越多,许多大城市如北京、上海、南京等均出现了道路交通超负荷运行的情况。
所以,如何采用合适的控制方法,越来越成为交通运输管理和城市规划部门亟待解决的主要问题。
在这种情况下,道路交通信号灯开始发挥了越来越重要的作用,并已成为交管部门管理交通的重要工具之一。
交通控制器的设计有采用软硬件两种方案。
交通控制信号灯电路设计
实训五 交通信号灯一、目的(1)培养数字电路的设计能力(2)掌握交通信号灯控制电路的设计、组装和调试方法。
二、内容及要求1、设计一个交通信号灯控制电路。
要求:(1)主干道和支干道交替放行,主干道每次放行30秒,支干道每次放行20秒。
(2)每次绿灯变为红灯时,黄灯先亮5秒,此时原红灯不变。
(3)用十进制数字晃示放行及等待时间。
2、用中小规模集成电路组成交通信号灯电路,并用EWB 进行仿真。
3、画出各单元电路图、整机逻辑图和逻辑电路图,写出设计、实验总结报告。
交通信号灯控制电路框图1、主控制器十字路口车辆运行情况有4种可能:①设开始时主干道通行,支干道不通行,这种情况下主绿灯亮和支红灯亮,持续时间为30秒;②30秒后,主干道停车,支干道仍不通行,这种情况下主黄灯亮和支红灯亮,持续时间为5秒;③5秒后,主干道不通行,支道通行,这种情况下主红灯和支绿灯亮,持续时间为20秒;④20秒后,主道仍不通,支道停车,这种情况下主红灯和支黄灯亮,持续时间为5秒。
要求主控制器电路也有4种状态,设这4种状态为:0S 、1S 、2S 、3S 。
状态图如下图所示。
主控制器的状态图用二---十进制计数器74LS90来实现,采用反馈归零法构成4进制计数器。
如下图所示。
X1主控制器的逻辑图2、计数器计数器有两个作用:一个是根据主干道和支干道车辆运行时间以及黄灯切换时间的要求,进行30 秒、20秒、5秒3种方式的计数;二是向主控制器发出状态转换信号,主控制器根据状态转换信号进行状态转换。
计数器除需要秒脉冲作用时钟信号外,还要受主控制器的状态控制。
计数器的工作情况为:计数在主控制器进入0S 状态时开始30秒计数;30秒后产生归零脉冲,并向主控制器发出状态转换信号,使计数器归零,主控制器进入1S 状态,计数器开始5 秒计数;5 秒后又产生归零脉冲,并向主控制器发出状态转换信号,使计数器归零,主控制器进入2S 状态,计数器开始20 秒计数;20 秒后又产生归零脉冲,并向主控制器发出状态转换信号,使计数器归零,主控制器进入3S 状态,计数器开始 5 秒计数;5 秒后又产生归零脉冲,并向主控制器发出状态转换信号,使计数器归零,主控制器进入0S 状态,开始新一轮循环。
单片机课程设计报告书---交通灯控制电路设计
交通灯控制电路设计一、选题背景交通灯控制系统是城市道路管理中极为重要的一个环节,其在加强道路交通管理,减少交通事故的发生,提高道路使用效率等方面具有不可替代的作用。
近年来随着科技的飞速发展,单片机的应用正在不断深入,同时带动传统控制技术日益更新。
本文将介绍一种用单片机作为系统的主控单元,通过单片机嵌入软件程序来实现交通信号灯的多重控制方式,整个系统以STC89C52RC单片机为核心加以晶振电路、复位电路、电源电路构成系统的控制枢纽,系统状态显示系统采用7段LED数码管进行倒计时的现实,红、黄、绿三色LED灯作为信号指示。
系统除基本的交通灯功能外,还具有倒计时、紧急情况处理等功能,较好的模拟实现了十字路口出现的状况。
本系统性能稳定,功能完善,实用性强。
二、方案论证(设计理念)1.主要内容用单片机系统设计十字路口交通灯控制电路,要求东西方向的红、黄、绿灯和南北方向的红、黄、绿灯按照下面的工作时序进行工作,黄灯亮时应为闪烁状态:(1)南北和东西车辆交替进行,各通行时间 24 秒(2)每次绿灯变红灯时,黄灯先闪烁 4 秒,才可以变换运行方向。
(3)十字路口要有数字显示作为时间提示,以倒计时按照时序要求进行显示;具体为:当某方向绿灯亮时,置显示器为某值,然后以每秒减 1 计数方式工作,直至减到数为“0”,十字路口红、绿等交换,一次工作循环结束,而进入下一步某方向的工作循环。
(4)可以手动调整和自动控制,夜间为黄灯闪耀状态2.教学要求选择适当元器件设计单片机外围电路、由单片机系统完成二十四进制倒计时、四进制倒计时、显示及模式切换逻辑控制等;仿真实现各电路功能;搭建、调试电路实现设计要求的功能;掌握复杂数字电路的一般设计方法,具备初步的独立设计能力;掌握对电子线路进行仿真调试的方法和技能;掌握实现电路的实验方法和电路的调试方法。
3.方案设计与选择3.1交通信号控制原理交通信号控制原理是按照一定的控制程序,在交叉路口的每个方向上通过红、黄、绿三色灯循环显示,指挥交通流,在时间上实施隔离。
交通灯控制电路设计与制作
交通灯控制电路设计与制作交通灯控制电路设计与制作随着城市化进程的加快,交通阻塞问题愈发严重。
为了解决这一难题,设计交通灯控制电路成为了一项重要的工作。
本文将介绍交通灯控制电路的设计思路及其制作过程。
一、电路设计思路交通灯控制电路需要实现的主要功能为按照一定的时间间隔控制交通灯的转换。
首先,需明确借助计时器,获取准确的时间间隔,以及使用开关元件实现交通灯的切换。
其次,对于一些特殊情况,比如紧急停车,电路需要能够做出实时响应。
在实际设计中,要根据实际具体情况确定放置的交通灯种类、交通流量以及灯的切换时间等参数。
设计的目的是为了提高道路的通行能力以及防止出现堵塞情况。
二、电路制作过程制作交通灯控制电路需要准备的材料有:计时器芯片、开关元件、LED灯、电阻器等。
下面是详细的制作过程:1. 首先,在面包板上搭建电路,按照上述设计思路连接各个部分。
需要注意的是,电路板上所连接的元件数量要与需控制的交通灯数量相匹配。
2. 经过初步搭建后,需要进行计时器及开关元件的程序设置。
内部计时器可以使用IC计时器,而开关元件可以采用仿真开关等电子器件,有些情况下还需要在程序设置时进行参数调整。
3. 完成程序和电路的设置后,我们还需要测试电路的真实效果。
此时可以根据实际的交通流量模拟场景,通过手动或自动方式观察道路交通灯切换。
4. 一般情况下,需要将搭建好的电路固定在交通信号灯箱上。
需要注意的是,电路板要稳定且不易被干扰。
5. 最后,需要根据不同情况对电路进行维护和调整,确保能够稳定运行。
三、安全提示在进行交通灯控制电路制作过程中,需要注意一些安全事项。
具体的有:1. 在连接电路时,要确保电路板中的元器件符合电流大小,以避免出现火灾等事故。
2. 在进行参数调整时,必须进行试运行,同时不要频繁调整参数,以避免影响系统的正常工作。
3. 安装时须将电路固定好,保证可靠性和稳定性,避免电路板意外摇晃或受到人为干扰。
总结交通灯控制电路是现代城市化的重要设备之一。
