什么是钳位电路
有源钳位吸收电路
有源钳位吸收电路
有源钳位吸收电路是一种被广泛应用于电子电路中的电路。
其主要作用是消除电路中的干扰信号，并保护电子元件不受到损坏。
有源钳位吸收电路包括两个主要部分：一个运放和两个二极管。
当干扰信号进入电路时，它会被输入端的二极管截断，同时通过电容器将信号传递到有源钳位。
有源钳位是一个包含运放和反馈电路的电路，它会通过反馈电路将干扰信号反馈到输入端的另一个二极管，从而将干扰信号完全消除。
有源钳位吸收电路的设计需要考虑到电路中的工作频率以及干扰信号的幅度和频率等因素。
有源钳位吸收电路在电子电路中具有广泛的应用，特别是在高频电路中。
它可以有效地消除各种干扰信号，提高电路的稳定性和可靠性。
此外，它还可以用于信号放大、滤波和调节等方面。
总之，有源钳位吸收电路是一种重要的电子电路，它可以消除干扰信号，保护电子元件，提高电路的稳定性和可靠性。
在实际应用中，需要根据具体情况进行设计和调试，以确保其正常工作。
- 1 -。
《有源钳位电路》课件
动态性能分析
总结词
动态性能是指有源钳位电路在输入信 号发生变化时的响应速度和稳定性。
详细描述
动态性能分析主要关注电路的上升时 间、下降时间、延迟时间等参数。这 些参数决定了电路在信号处理中的实 时性能，对于高速信号处理和实时控 制系统具有重要意义。
可靠性分析
总结词
可靠性是有源钳位电路在实际应用中稳定性和可靠性的重要保障，它涉及到电路的寿命 、故障率等因素。
电路调试与测试的方法
静态调试
电磁兼容性测试
检查电路板的接线是否正确，各元件 的参数是否符合设计要求。通过测量 各点的电压和电流，判断电路是否正 常工作。
检查电路是否符合电磁兼容性标准， 如辐射骚扰、传导骚扰等。使用专业 的测试设备进行电磁兼容性测试。
动态测试
在给定的输入信号下，观察电路的输 出信号是否符合预期。使用示波器、 信号发生器和测量仪表等工具进行测 试。
在电力系统中的应用
总结词
有源钳位电路在电力系统中起到稳定电压、 提高供电质动会对用电设备造成影响 ，有源钳位电路能够实时监测电压值，当电 压出现波动时，迅速进行调节，保持电压稳 定，从而提高供电质量，保护用电设备。
有源钳位电路的发展趋势与
06
展望
新材料、新工艺的应用
详细描述
全波有源钳位电路主要由整流器、滤波器、电容器、开关管 和变压器组成。通过变压器的作用，全波有源钳位电路能够 将输入电压进行升压或降压，从而更好地利用输入电压，提 高电源效率。
多相有源钳位电路
总结词
多相有源钳位电路是一种具有多个相位的有源钳位电路，主要用于实现多相整流和多相电机驱动等应 用。
在新能源领域的应用前景
光伏逆变器
有源钳位电路在光伏逆变器中具有重要作用 ，可提高逆变效率，降低成本。
钳位电压电路
钳位电压电路
钳位电压电路，也被称为钳位电路（clamping circuit），是一种特殊的电路，其主要作用是将脉冲信号的某一部分固定在指定的电压值上，同时保持原波形形状不变。
这种电路通常用于各种显示设备中，如示波器和雷达显示器，用以使扫描信号的直流分量得到恢复，从而解决由于扫描速度改变所引起的屏幕上图像位置移动的问题。
在电视系统中，钳位电路也被用来使全电视信号的同步脉冲顶端保持在固定的电压上，以克服由于失去直流分量或干扰等原因造成的电平波动，从而实现电视同步信号的分离。
钳位电路通常包含二极管、电阻和电容等元件。
其中，二极管是钳位电路中的关键元件，其正向导通压降相对稳定且数值较小（有时可近似为零）的特点被用来限制电路中某点的电位。
当二极管负极接地时，若正极端电路的电位比地高，二极管会导通并将其电位拉下来，使正极端电路被钳位在零电位或零电位以下。
这种钳位作用可以通过调整电路中的电阻和电容值来实现对电压的精确控制。
此外，钳位电路还可以分为正钳位电路和反激式开关电源的RCD钳位电路等多种类型。
正钳位电路主要用于限制电压的上升幅度，而反激式开关电源的RCD钳位电路则主要用于吸收变压器漏感引起的尖峰电压。
请注意，钳位电路的具体设计和应用需要根据具体的电子设备和应用场景来确定。
在实际应用中，需要根据电路的工作原理和元件的特性进行合理的设计和选择，以确保电路的稳定性和可靠性。
《有源钳位电路》课件
故障排查与修复
通过实验结果分析，找出电路中可能存在的 问题，并进行修复和改进。
性能评估与优化
根据实验结果，对电路性能进行评估，针对 不足之处进行优化设计。
Part
04
有源钳位电路的改进与发展
新型元件与电路拓扑
新型元件
随着科技的进步，新型的电子元件不断涌现，如宽禁带半导体材料（如硅碳化物和氮化镓）制成的功 率器件，具有更高的开关速度和耐压能力，为有源钳位电路的性能提升提供了硬件基础。
电路拓扑
在有源钳位电路的拓扑结构方面，研究人员不断探索新的结构以优化性能。例如，采用多相交错并联 结构可以提高电路的电流处理能力和可靠性。
新型控制策略
预测控制
通过引入预测控制算法，对电路的未 来状态进行预测，提前调整控制参数 ，可以有效减小电压波动和提高稳定 性。
滑模控制
滑模控制策略能够快速响应系统参数 的变化，对非线性负载具有较好的适 应性，可以提高有源钳位电路对负载 变化的适应性。
性。
电路组成与元件
开关管
用于控制电源的通断，通常采用 高速、大功率的晶体管。
控制器
用于产生控制信号，控制开关管 的通断和占空比。
反向二极管
用于吸收开关管上的反向电压， 防止开关管过压损坏。
电阻和电容
用于控制电路的充放电时间和电 压幅度。
有源钳位电路的应用场景
开关电源
有源钳位电路广泛应用于各种类 型的开关电源中，如充电器、适 配器、LED驱动器等。
详细描述
有源钳位电路通过引入额外的控制电压源，将输出电压稳定在预设的钳位电压 值。这种特性使得有源钳位电路在电源管理、信号处理等领域具有广泛应用。

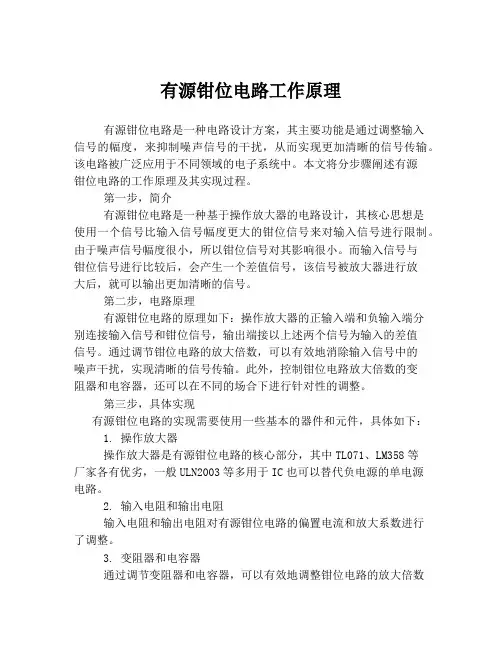

有源钳位电路工作原理
有源钳位电路工作原理有源钳位电路是一种电路设计方案，其主要功能是通过调整输入信号的幅度，来抑制噪声信号的干扰，从而实现更加清晰的信号传输。
该电路被广泛应用于不同领域的电子系统中。
本文将分步骤阐述有源钳位电路的工作原理及其实现过程。
第一步，简介有源钳位电路是一种基于操作放大器的电路设计，其核心思想是使用一个信号比输入信号幅度更大的钳位信号来对输入信号进行限制。
由于噪声信号幅度很小，所以钳位信号对其影响很小。
而输入信号与钳位信号进行比较后，会产生一个差值信号，该信号被放大器进行放大后，就可以输出更加清晰的信号。
第二步，电路原理有源钳位电路的原理如下：操作放大器的正输入端和负输入端分别连接输入信号和钳位信号，输出端接以上述两个信号为输入的差值信号。
通过调节钳位电路的放大倍数，可以有效地消除输入信号中的噪声干扰，实现清晰的信号传输。
此外，控制钳位电路放大倍数的变阻器和电容器，还可以在不同的场合下进行针对性的调整。
第三步，具体实现有源钳位电路的实现需要使用一些基本的器件和元件，具体如下：1. 操作放大器操作放大器是有源钳位电路的核心部分，其中TL071、LM358等厂家各有优劣，一般ULN2003等多用于IC也可以替代负电源的单电源电路。
2. 输入电阻和输出电阻输入电阻和输出电阻对有源钳位电路的偏置电流和放大系数进行了调整。
3. 变阻器和电容器通过调节变阻器和电容器，可以有效地调整钳位电路的放大倍数和时间常数，以适应不同的场合和需要。
4. 钳位二极管钳位二极管是有源钳位电路的另一个核心部分，其作用就是产生一个比输入信号幅度大一定倍数的钳位信号，从而限制输入幅度。
第四步，实际应用有源钳位电路在现代电子系统中得到了广泛的应用，例如在音频放大器、低噪声电路、自动增益控制器等方面都有实际应用。
通过实现有源钳位电路，可以有效地抑制噪声干扰，提升信号的品质，使其更加清晰、稳定。
总之，有源钳位电路是一种实用、可靠的电路设计方案，能够有效地消除信号中的噪声干扰，实现更加清晰、稳定的信号传输。
rcd钳位型吸收电路
rcd钳位型吸收电路
1. 引言
在电子电路设计中，为了抑制电路中干扰信号的影响，通常需要
使用一个吸收电路，将干扰信号吸收掉，以保证主要信号的正常传输。
而rcd钳位型吸收电路就是其中一种常见的吸收电路，本文将对这种
电路进行详细介绍。
2. rcd钳位型吸收电路的原理
rcd钳位型吸收电路是一种简单有效的吸收电路，它主要是通过一个rcd网络来实现的。
其中，r代表电路中的电阻，c代表电路中的电容，而d则代表一个二极管。
当电路中出现干扰信号时，会被二极管d钳位，从而使得电容c
中的电压上升，从而起到吸收干扰信号的作用。
当干扰信号消失后，
电容c中的电压会通过电阻r慢慢回复到初始状态，以保证电路正常
工作。
3. RCD钳位型吸收电路的优点
rcd钳位型吸收电路有以下几个优点：
1. 简单易制作：rcd钳位型吸收电路的电路结构简单，容易制作
和组装。
2. 效果显著：rcd钳位型吸收电路可以有效地吸收电路中的干扰
信号，保证主要信号正常传输。
3. 成本低廉：rcd钳位型吸收电路中所使用的元器件成本低廉，
非常适合大批量生产。
4. RCD钳位型吸收电路的应用
rcd钳位型吸收电路广泛应用于各种电子设备中，如计算机、手机、音频设备等。
它可以有效地抵御来自电源的干扰，以保证电子设备的
正常工作。
5. 总结
rcd钳位型吸收电路是一种简单而有效的吸收电路，它可以通过一个rcd网络来实现。
与其他吸收电路相比，rcd钳位型吸收电路具有制作简单、成本低廉和效果显著等优点。
因此，rcd钳位型吸收电路被广泛应用于各种电子设备中。
rcd吸收电路和rcd钳位
rcd吸收电路和rcd钳位RCd吸收电路和RCd钳位是电子领域中常见的两个概念。
RCd吸收电路是指由电阻（R）和电容（C）组成的电路，用于吸收电路中的噪声和干扰信号。
RCd钳位是指一种测量电路中电流的方法，通过将一个电阻（R）和电容（C）相连，测量通过电路的电流。
我们来讨论RCd吸收电路。
在电子设备中，噪声和干扰信号是无法避免的。
它们可能来自于电源或其他电子元件，会对电路的正常运行造成影响。
为了减少这些干扰，我们可以使用RCd吸收电路。
RCd吸收电路的原理是利用电容的特性来吸收噪声和干扰信号。
当噪声信号进入RCd吸收电路时，电容会将这些信号吸收并将它们转化为电流。
而电阻则将这些电流转化为热能进行消耗，从而起到了抑制干扰的作用。
通过适当选择电容和电阻的数值，可以使RCd吸收电路对特定频率的干扰信号具有较高的吸收效果。
接下来我们来讨论RCd钳位。
在电子测量中，测量电路中的电流是一项基本任务。
而RCd钳位就是一种常用的测量电流的方法。
RCd 钳位的原理是通过将一个电阻和电容相连，测量通过电路的电流。
当电流通过RCd钳位时，电容会对电流进行积分，从而产生一个与电流成正比的电压信号。
通过测量这个电压信号，我们可以间接地得到电路中的电流大小。
需要注意的是，测量电流时需要选择合适的电阻和电容数值，以保证测量的准确性。
总结一下，RCd吸收电路和RCd钳位是电子领域中常见的两个概念。
RCd吸收电路用于抑制电路中的噪声和干扰信号，通过电容的特性将这些信号转化为电流，并通过电阻进行消耗。
而RCd钳位则是一种测量电路中电流的方法，通过将电阻和电容相连，测量通过电路的电流。
这两个概念在电子设备的设计和测量中都具有重要的作用。
希望通过本文的介绍，读者能更好地理解和应用RCd吸收电路和RCd钳位。
钳位电路介绍
反激式电源中MOSFET的钳位电路输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。
这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。
不过，反激式电源的一个缺点是会对初级开关元件产生高应力。
反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。
反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。
实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。
少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。
开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。
此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。
图1：漏感产生的漏极节点开关瞬态如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。
此外，漏极节点的高幅振铃还会产生大量EMI。
对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。
钳位的工作原理钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。
钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。
有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。
RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。
图2：不同类型的钳位电路钳位RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。
当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。
RCD钳位电路设计
0 引言ﻫ单端反激式开关电源具有结构简单、输入输出电气隔离、电压升/降范围宽、易于多路输出、可靠性高、造价低等优点，广泛应用于小功率场合。
然而，由于漏感影响,反激变换器功率开关管关断时将引起电压尖峰,必须用钳位电路加以抑制。
由于 RＣD钳位电路比有源钳位电路更简洁且易实现，因而在小功率变换场合ＲCＤ钳位更有实用价值。
1 漏感抑制ﻫ变压器的漏感是不可消除的,但可以通过合理的电路设计和绕制使之减小。
设计和绕制是否合理,对漏感的影响是很明显的。
采用合理的方法,可将漏感控制在初级电感的2%左右。
设计时应综合变压器磁芯的选择和初级匝数的确定,尽量使初级绕组可紧密绕满磁芯骨架一层或多层。
绕制时绕线要尽量分布得紧凑、均匀,这样线圈和磁路空间上更接近垂直关系,耦合效果更好。
初级和次级绕线也要尽量靠得紧密。
2 RCD钳位电路参数设计2．1 变压器等效模型ﻫ图1为实际变压器的等效电路,励磁电感同理想变压器并联，漏感同励磁电感串联。
励磁电感能量可通过理想变压器耦合到副边，而漏感因为不耦合,能量不能传递到副边,如果不采取措施,漏感将通过寄生电容释放能量,引起电路电压过冲和振荡，影响电路工作性能,还会引起EMI 问题,严重时会烧毁器件,为抑制其影响，可在变压器初级并联无源RCD钳位电路,其拓扑如图2所示。
2.2 钳位电路工作原理ﻫ引入RCD钳位电路，目的是消耗漏感能量,但不能消耗主励磁电感能量,否则会降低电路效率。
要做到这点必须对ＲC参数进行优化设计,下面分析其工作原理：当S1关断时,漏感Lk释能,Ｄ导通,C上电压瞬间充上去,然后Ｄ截止,C 通过R放电。
ﻫ１)若C值较大,C上电压缓慢上升,副边反激过冲小，变压器能量不能2)若Ｃ值特别大,电压峰值小于副边反射迅速传递到副边,见图3(ａ);ﻫ电压，则钳位电容上电压将一直保持在副边反射电压附近，即钳位电阻变为死负载，一直在消耗磁芯能量,见图3(h)；3)若RC值太小,C上电压很快会降到副边反射电压,故在St开通前,钳位电阻只将成为反激变换器的死负载,消耗变压器的能量，降低效率，见图3（c)：4)如果RC值取得比较合适,使到S1开通时,Ｃ上电压放到接近副边反射电压,到下次导通时，Ｃ上能量恰好可以释放完,见图３（d),这种情况钳位效果较好,但电容峰值电压大,器件应力高。
钳位电路的详细分析
钳位电路的详细分析
图1典型钳位电路
图2仿真图形
分析：
当图2中的绿线也就是信号源是0V的时候，相当于信号源短路，此时D1开启，电容的右极板快速充电，电压上升为8V，所以图2中的红线显示为8V。
当信号源突然跳变为5V，即绿线升为5V，电容器的左极板跳变为5V，由于电容器两极板电压不能突变，所以右极板上升为13V。
如图2红线上升为了13V。
此时D1截止，电容器右极板的电荷通过电阻R1缓慢释放，为什么是缓慢释放呢？因为RC 电路中R*C是代表时间常数，越大表示释放电荷越慢，不难理解，C大电荷多，R大放电电流小。
于是出现图2中红色线中有个下降坡。
因为RC大，电压下降不明显，还没等释放完毕，绿线又降为0V，下降了5V。
根据电容电压不能突变，右极板也要下降5V，可是此时的右极板已经不是13V，略小于13V，再下降5V，将小于8V，于是出现红色线中有个非常小的低于8V的点。
因为右极板低于8V，所以D1开启，电源V2迅速给电容右极板充电，为什么是迅速呢？因为D1导通，右极板跟V2直接相连，充电电流理论上无限大，所以很快就可以上升到8V。
如此循环往复，分析结束。
注意3点：
1.电容两极板之间电压不能突变。
2.RC时间常数大，充放电缓慢。
3.跟电源直接相连，充放电迅速。
讨论3个问题：
1.如果将电容变大，或变小，波形如何？
2.如果将信号源频率变大，或变小，波形如何？
3.图1是正向钳位电路，负向钳位电路该如何？
留给读者自己思考。
详解二极管限幅电路和钳位电路
二极管最重要的特性是单向导电性，利用这一特性可以设计很多好玩实用的电路，本文主要讲述限幅电路和钳位电路。
▉ 正限幅电路正半周时且Vin的电压大于等于0.7V时，二极管导通，Vout会被钳位在0.7V；在负半周和Vin电压小于0.7V时，二极管是截止状态，所以Vout=Vin，即Vout波形跟随Vin波形。
▉ 负限幅电路在正半周时，二极管截止，Vout=Vin，即波形跟随；在负半周Vin电压小于等于-0.7V时，二极管会导通，Vout电压会被钳位在-0.7V。
▉ 双向限幅电路双向限幅是结合了上面两个电路，用了两个二极管。
正半周，通过D1将超出的部分钳位在0.7V，负半周通过D2将超出的部分钳位在-0.7V。
▉ 正偏压限幅为了产生不同的限幅电压，有时候会在电路中加入偏置电压Vbias，当Vin 的电压大于等于Vbias+0.7V时，二极管导通，Vout被钳位。
▉ 负偏压限幅负偏压是一样的道理，Vin电压小于等于-0.7-Vbias时，二极管导通，Vout被钳位。
▉双向偏压限幅双向偏压限幅是两个二极管加两个偏置电压，正半周大于等于4.7V时，D1导通，超出部分被钳位在4.7V；负半周小于等于-6.7V时，D2导通，超出部分被钳位在-6.7V。
上面几种都是不含有电容的电路，主要是用来限幅。
下面几种是含有电容的二极管钳位电路，以下分析不考虑二极管的导通压降（即二极管正向导通相当于一根导线，反向截止断路），RC时间常数足够大，保证输出波形不失真。
▉ 简单型正钳位电路电路原理：输入Vin在负半周时（Vin上负下正），二极管导通，电流如红色箭头所示，电容充电至+V（左负右正），Vout=0V；输入Vin在正半周时（Vin 上正下负），二极管截止，电流如蓝色箭头所示，Vout电压等于电容电压加上正半周电压，所以Vout=2V；▉偏压型正钳位电路偏压型钳位电路和限幅电路很类似，在电路中加入偏置电压来提高或者降低钳位值。
钳位电路介绍
反激式电源中MOSFET的钳位电路输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。
这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。
不过，反激式电源的一个缺点是会对初级开关元件产生高应力。
反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。
反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。
实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。
少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。
开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。
此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。
图1：漏感产生的漏极节点开关瞬态如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。
此外，漏极节点的高幅振铃还会产生大量EMI。
对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。
钳位的工作原理钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。
钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。
有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。
RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。
图2：不同类型的钳位电路钳位RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。
当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。
反激式开关电源钳位电路回路
反激式开关电源是一种常用的电源设计，它通常包含一个钳位电路回路来确保输出电压稳定。
钳位电路回路在反激式开关电源中的工作原理如下：
1.输入电压：AC输入电压经过整流和滤波电路得到平坦的直流电压。
2.脉冲变压器：输入电压通过脉冲变压器的主绕组，产生周期性的高频脉冲信号。
3.开关管：控制脉冲变压器的开关管（例如MOSFET）周期性地打开和关闭，使得脉冲信
号传输到辅助绕组。
4.辅助绕组：脉冲信号由辅助绕组接收，并通过二极管整流成脉冲直流电压。
5.钳位电路回路：钳位电路回路包括一个电容和一个二极管，连接在辅助绕组的两端。
该
电容充当储能元件，二极管则起到保护和稳定电压的作用。
6.钳位电压：当开关管关闭时，脉冲变压器的磁场会崩溃，导致辅助绕组上的电能释放到
钳位电容上，形成钳位电压。
7.输出电压：钳位电压通过滤波电路平均为稳定的直流输出电压，用于供应负载。
钳位电路回路在反激式开关电源中的作用是稳定输出电压。
它通过储存和释放电能来抵消开关管周期性打开和关闭所引起的涌流和纹波，并确保输出电压在一定范围内保持稳定。
发光二极管钳位电路
发光二极管钳位电路摘要：I.发光二极管简介A.发光二极管的定义B.发光二极管的种类C.发光二极管的应用领域II.钳位电路概述A.钳位电路的定义B.钳位电路的作用C.钳位电路的分类III.发光二极管钳位电路的原理A.发光二极管钳位电路的构成B.发光二极管钳位电路的工作原理C.发光二极管钳位电路的特性IV.发光二极管钳位电路的应用A.在照明领域的应用B.在显示领域的应用C.在通信领域的应用V.发光二极管钳位电路的发展趋势A.技术创新B.市场前景C.未来发展方向正文：发光二极管（LED）是一种能够通过电能直接转化为光能的半导体器件，具有高效、环保、寿命长等特点。
自20世纪60年代问世以来，LED已广泛应用于照明、显示、通信等众多领域。
在LED的应用中，钳位电路是一种重要的应用技术。
钳位电路，顾名思义，是一种对电压或电流进行钳制的电路。
在发光二极管钳位电路中，通过特定的电路设计，使得发光二极管的电压或电流被限制在一个特定的范围内，从而实现对发光二极管的稳定驱动。
发光二极管钳位电路的原理主要包括两部分：发光二极管的驱动电路和钳位电路。
发光二极管的驱动电路负责为发光二极管提供合适的电流和电压，以实现其正常发光。
而钳位电路则负责对驱动电路输出的电流和电压进行限制，确保其在一个安全的范围内。
发光二极管钳位电路在多个领域有广泛的应用。
在照明领域，通过使用发光二极管钳位电路，可以实现高效、节能的照明效果；在显示领域，发光二极管钳位电路可以应用于显示屏、显示器等设备，实现高质量的图像显示；在通信领域，发光二极管钳位电路可以应用于光通信设备，提高通信速率和可靠性。
随着科技的不断进步，发光二极管钳位电路在技术创新和市场前景方面都有着广阔的发展空间。
齐纳二极管钳位
齐纳二极管钳位摘要：1.齐纳二极管简介2.齐纳二极管钳位原理3.齐纳二极管钳位应用4.齐纳二极管钳位优缺点5.总结正文：齐纳二极管（Zener Diode）是一种特殊的半导体二极管，具有反向击穿电压。
钳位（Clamping）是一种电子电路技术，用于限制信号或电压的波动范围。
齐纳二极管钳位就是利用齐纳二极管的反向击穿特性来实现信号或电压的钳位。
1.齐纳二极管简介齐纳二极管是一种具有稳定电压特性的半导体二极管。
它主要用于电压保护、电压钳位和整流等电路中。
齐纳二极管的内部结构由p 型半导体、n 型半导体以及连接两者的齐纳层组成。
当反向电压达到一定程度时，齐纳二极管会发生反向击穿，使电流急剧增加，从而限制电压的波动。
2.齐纳二极管钳位原理齐纳二极管钳位是利用齐纳二极管的反向击穿特性来实现对信号或电压的钳位。
当输入电压超过齐纳二极管的击穿电压时，齐纳二极管进入反向击穿状态，使电流急剧增加，从而限制了输入电压的波动。
这样，输出电压就能够保持在预设的范围内。
3.齐纳二极管钳位应用齐纳二极管钳位广泛应用于各种电子设备和电路中，如电压保护、电压调整、信号处理等。
例如，在电源系统中，齐纳二极管可以用于限制输入电压的波动，保证电源稳定输出；在通信系统中，齐纳二极管可以用于钳位接收到的信号，从而保证信号的稳定传输。
4.齐纳二极管钳位优缺点优点：a.齐纳二极管具有较高的击穿电压，能够承受较大的电压波动。
b.齐纳二极管钳位电路简单，易于实现。
c.齐纳二极管成本较低，广泛应用于各种电子设备和电路中。
缺点：a.齐纳二极管钳位过程中会产生较大的电流，可能导致设备损坏。
b.齐纳二极管钳位对瞬态电压的响应速度较慢，可能影响电路的性能。
5.总结齐纳二极管钳位是一种利用齐纳二极管反向击穿特性来实现信号或电压钳位的电路技术。
它具有电路简单、成本低、击穿电压高、易于实现等优点，广泛应用于电子设备和电路中。
然而，齐纳二极管钳位也存在一定的缺点，如产生较大电流、对瞬态电压响应速度慢等。
电容钳位作用
电容钳位作用电容钳位是一种常见的电子元器件，它在电路中起到了重要的作用。
本文将从电容钳位的定义、工作原理、应用领域等方面进行详细介绍。
一、电容钳位的定义电容钳位是一种用于测量电容值的电子元器件。
它通常由两个金属板构成，之间夹有绝缘介质。
电容钳位的容量值取决于金属板的面积、距离和介质的性质。
二、电容钳位的工作原理电容钳位的工作原理基于电容器的基本原理。
当电容钳位连接到一个电源电压时，金属板之间形成了一个电场。
电场的强度与电源电压成正比，与金属板之间的距离成反比。
当电源电压稳定后，电容钳位的电场强度就稳定下来。
当在电容钳位的两个金属板之间接入一个未知电容时，未知电容会与电容钳位共享电场。
由于电场强度与电容值成正比，因此未知电容的电场强度也会稳定下来，并且可以通过测量电容钳位的电压来间接测量未知电容的值。
三、电容钳位的应用领域1. 电子测量仪器：电容钳位常被用于电子测量仪器中，如万用表、示波器等。
它可以精确测量电路中的电容值，并提供准确的数据分析。
2. 电路调试与故障排查：在电路调试和故障排查过程中，电容钳位可以帮助工程师快速检测电路中的电容元件是否正常工作。
3. 电容传感器：电容钳位也广泛应用于电容传感器中。
通过测量电容钳位的电压变化，可以实现对环境中物体的接近、接触等状态的检测。
4. 电容触摸屏：电容钳位还被应用于电容触摸屏中。
触摸屏上的电容钳位可以感知人体的电容变化，从而实现触摸操作的识别和响应。
5. 电容式指纹识别：电容钳位还可以应用于指纹识别技术中。
通过感知指纹的微小电容变化，可以实现对指纹的高精度识别，提高安全性和准确性。
四、电容钳位的优势和不足1. 优势：电容钳位具有测量范围广、测量精度高、响应速度快、体积小等优点。
它可以在不损耗电路信号的情况下进行测量，适用于各种电容值的测量需求。
2. 不足：电容钳位也存在一些不足之处。
例如，受到外界环境的影响较大，可能会引入误差；同时，电容钳位的价格较高，不太适合一些成本敏感的应用场景。
栅极钳位电路
栅极钳位电路
栅极钳位电路是一种常用的电路配置，用于控制晶体管的工作状态。
在栅极钳位电路中，栅极被连接到信号源，并通过电容和电阻组成的网络与地连接。
这种连接方式可以确保晶体管的栅极电压始终保持在一个固定的范围内，以稳定晶体管的工作。
栅极钳位电路的运作原理是通过电容的充放电过程来实现的。
当信号源的电压变化时，电容会迅速充放电，使得栅极电压保持在一个固定的范围内。
这样，即使信号源发生剧烈变化，栅极电压也能保持稳定，避免晶体管工作不稳定或损坏。
栅极钳位电路的设计需要根据晶体管的参数和工作要求来确定电容和电阻的数值。
电容的选择应该满足充放电时间常数的要求，以确保栅极电压的稳定性。
而电阻的选择则需要考虑功耗和信号源的阻抗匹配等因素。
栅极钳位电路可以应用于各种电子设备中，如放大器、滤波器、振荡器等。
它的主要作用是稳定晶体管的工作状态，提高电路的可靠性和性能。
栅极钳位电路是一种常用的电路配置，用于稳定晶体管的工作状态。
通过合理选择电容和电阻的数值，可以确保栅极电压始终保持在一个固定的范围内，提高电路的可靠性和性能。
