制图员初级理论知识试卷及答案2

合集下载

制图员初级理论知识试卷及答案2

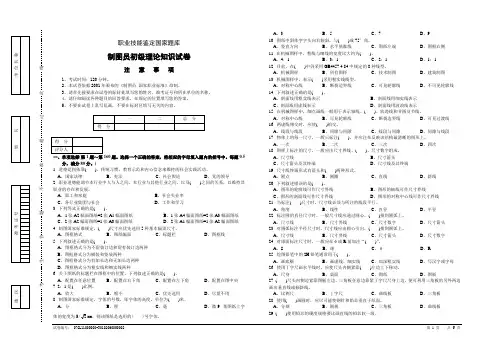

试卷编号： 07GL11000000-30102060050002 第 1 页共 6 页职业技能鉴定国家题库制图员初级理论知识试卷注意事项1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题0.5分，满分80分。

)1. 道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。

A 、国家法律B 、宪法C 、社会舆论D 、党的领导2. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。

A 、职工和家庭B 、社会失业率C 、各行业集团与社会D 、工作和学习 3. 下列等式正确的是( )。

A 、1张A2幅面图纸=2张A1幅面图纸B 、1张A4幅面图纸=2张A3幅面图纸C 、2张A2幅面图纸=1张A0幅面图纸D 、2张A1幅面图纸=1张A2幅面图纸 4. 制图国家标准规定，( )尺寸应优先选用5种基本幅面尺寸。

A 、图框格式B 、图纸幅面C 、标题栏D 、图框线 5. 下列叙述正确的是( )。

A 、图框格式分为不留装订边和留有装订边两种B 、图框格式分为横装和竖装两种C 、图框格式分为有加长边和无加长边两种D 、图框格式分为粗实线和细实线两种6. 关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。

A 、配置在任意位置B 、配置在右下角C 、配置在左下角D 、配置在图中央 7. 2：1是( )比例。

A 、放大B 、缩小C 、优先选用D 、尽量不用 8. 制图国家标准规定，字体的号数，即字体的高度。

单位为( )米。

A 、分B 、厘C 、毫D 、微9. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的( )号字体。

初级制图员试卷(2)

初级制图员试卷（2）基本信息：[矩阵文本题] *1. 职业道德能调节本行业中人与人之间、本行业与其他行业之间，以及( )之间的关系，以维持其职业的存在和发展。

[单选题] *A、职工和家庭B、社会失业率C、各行业集团与社会(正确答案)D、工作和学习2. ( )就是要顾全大局，要有团队精神。

[单选题] *A、爱岗敬业B、注重信誉C、团结协作(正确答案)D、积极进取3. 制图国家标准规定，图纸优先选用的( )代号为5种。

[单选题] *A、基本幅面(正确答案)B、图框格式C、图线线型D、字体高度4. 某一产品的图样，有一部分图纸的图框为留有装订边，有一部分图纸的图框为不留装订边，这种做法是( )。

[单选题] *A、正确的B、错误的(正确答案)C、无所谓D、允许的5. 2:1是( )比例。

[单选题] *A、放大(正确答案)B、缩小C、优先选用D、尽量不用6. 图纸中字体的( )一般为字体高度的倍。

[单选题] *A、宽度(正确答案)B、高度C、角度D、斜度7. 在某张机械图样中，粗线的宽度为1mm，则细线的宽度应为约( )mm。

[单选题] *A、1.00B、0.75C、0.50D、0.25(正确答案)8. 下列叙述正确的是( )。

[单选题] *A、粗实线表示断裂边界线B、粗实线表示可见轮廓线(正确答案)C、粗实线表示特殊要求线D、粗实线表示假想轮廓线9. 机械图样中，表示不可见轮廓线采用( )线型。

[单选题] *A、粗实线B、细实线C、虚线(正确答案)D、波浪线10. ( )与其他图线相交时，应在线段处相交，而不应在间隙处相交。

[单选题] *A、粗实线、细实线B、虚线、点画线(正确答案)C、波浪线、双折线D、边框线、轮廓线11. 图样上标注的尺寸，一般应由尺寸界线、尺寸线及其终端、尺寸数字( )组成。

[单选题] *A、三原则B、三视图C、三要素(正确答案)D、三尺寸12. 图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把( )断开。

制图员试题(附答案)

制图员试题（附答案）一、单选题（共100题，每题1分，共100分）1.相贯线上表示极限范围的点或转向线上的点，常称为( )。

A、相交点B、一般点C、相贯点D、特殊点正确答案：D2.绘制图样时，应采用机械制图国家标准规定的( )种图线。

A、9B、8C、10D、7正确答案：A3.不使用量具和仪器，徒手目测( )称为徒手绘图。

A、绘制图样B、复制图样C、剪贴图样D、临摹图样正确答案：A4.对于孔，A ～ H的基本偏差是( )。

A、EIB、ESC、eiD、es正确答案：A5.在斜轴测投影中，投影线与( )是倾斜的。

A、轴测投影面B、坐标轴C、画面D、物体正确答案：A6.平面与球相交，且平面平行于 H 面时，截交线的正面投影为( )。

A、直线C、椭圆D、圆正确答案：A7.利用辅助平面法，求圆柱与圆锥的相贯线上的一般点时(圆柱与圆锥轴线正交)，辅助平面应( )圆锥轴线。

A、倾斜相交B、平行于C、垂直于D、通过正确答案：C8.机件向不平行于基本投影面投影所得的视件( )的实形。

A、一大部分B、一小部分C、某一部分D、倾斜部分正确答案：D9.在正等轴测投影中，三个轴向伸缩系数( )。

A、不同B、两个相同C、任意D、相同正确答案：D10.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、一B、三C、二D、四正确答案：A11.有装订边的复制图折叠，最后折成A3或A4的规格，使( )露在外边。

A、技术要求B、标题栏C、明细表正确答案：B12.圆柱与圆锥相贯，轴线正交，且相交处直径不等时，所产生的相贯线应弯向( )方向。

A、直径小的轴线B、直径大的轴线C、直径大的转向线D、直径小的转向线正确答案：B13.一张完整的零件图应包括视图、尺寸、技术要求和( )A、项目栏B、细目栏C、列表栏D、标题栏正确答案：D14.一次换面中，新投影面的设立必须与某一( )垂直。

A、基本投影面B、新投影面C、垂直投影面D、斜投影面正确答案：A15.求一般位置平面的实形时，先变换为投影面的垂直面，再变换为投影面的( )。

制图员初级理论知识试卷及答案

职业技能鉴定国家题库制图员初级理论知识试卷注意事项1、考试时间：120分钟。

2、本试卷依据2001年颁布的《制图员国家职业标准》命制。

3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。

4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。

5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。

一、单项选择(第1题～第160题。

选择一个正确的答案，将相应的字母填入题内的括号中。

每题分，满分80分。

)1. 道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。

A 、职工和家庭B 、社会失业率C 、各行业集团与社会D 、工作和学习 3. 下列等式正确的是( )。

A 、图框格式B 、图纸幅面C 、标题栏D 、图框线 5. 下列叙述正确的是( )。

A 、配置在任意位置B 、配置在右下角C 、配置在左下角D 、配置在图中央 7. 2：1是( )比例。

A 、放大B 、缩小C 、优先选用D 、尽量不用 8. 制图国家标准规定，字体的号数，即字体的高度。

单位为( )米。

A 、分B 、厘C 、毫D 、. 某图纸上字体的宽度为5/2mm ，则该图纸是选用的( )号字体。

A 、3B 、5C 、7D 、9 10. 图纸中斜体字字头向右倾斜，与( )成75°角。

制图员试题(附答案)

制图员试题（附答案）一、判断题（共90题，每题1分，共90分）1、( )过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

A、正确B、错误正确答案：B2、( )带传动中，弹性滑动是摩擦型带传动的固有特性，其无法避免。

A、正确B、错误正确答案：A3、( )螺旋机构的主要优点是：摩擦损失小，传动效率高。

A、正确B、错误正确答案：B4、( )盘盖类零件一般没有形位公差要求。

A、正确B、错误正确答案：B5、( )绘图的校对方法有：直接对照法、滚动对照法、灯箱透视法。

A、正确B、错误正确答案：B6、( )平键联接中键的两侧面是工作面。

A、正确B、错误正确答案：A7、( )在轴测图上作剖切，一般情况下作1/4剖切。

A、正确B、错误正确答案：A8、( )依据运动副元素之特性，运动副分为低副及高副。

A、正确B、错误正确答案：A9、( )轴测图尺寸标注可按三视图方法标注。

A、正确B、错误正确答案：B10、( )形位公差是指零件的形状和位置误差所允许的最大变动量。

A、正确B、错误正确答案：A11、( )用半径为R的圆弧外连接两已知圆弧和直线，已知圆弧的半径为R1，圆心的求法是做与已知直线距离R的平行线，以已知圆弧的圆心为圆心，以R1+R为半径画圆弧，圆弧与平行线的交点即为连接圆弧的圆心。

A、正确B、错误正确答案：A12、( )轮系传动中，各齿轮的几何轴线均是固定的，则这种轮系称为周转轮系。

A、正确B、错误正确答案：B13、( )目标(工具点)捕捉，就是用鼠标对坐标点进行搜索和锁定。

A、正确B、错误正确答案：B14、( )带传动一般用于两轮中心距较小的场合。

A、正确B、错误正确答案：B15、( )比例是指实物与其图形相应要素的线性尺寸之比。

A、正确B、错误正确答案：B16、( )斜齿轮传动承载能力大，在高速大功率的传动中广泛应用。

A、正确正确答案：A17、( )绘制零件草图时，徒手画出各主要视图的基准线，确定各视图的位置。

制图员试题库及参考答案

制图员试题库及参考答案一、单选题（共100题，每题1分，共100分）1.徒手画直线时，先定出直线的两个端点，眼睛看着直线的( )画线。

A、终点B、中点C、起点D、两个端点正确答案：A2.下列场合可用螺栓来连接的说法错误的是( )。

A、一个厚度大一个厚度小的两零件B、需要经常拆卸的两零件C、厚度不大的两零件D、厚度不大也不拆卸的两零件正确答案：A3.换面法中，新投影面必须设立为( )的位置。

A、与原坐标轴平行B、有利于解题C、与原坐标轴垂直D、与原坐标轴倾斜正确答案：B4.四心圆法画椭圆，四个圆心分别在( )。

A、共轭直径上B、长短轴上C、菱形的切线上D、圆心上正确答案：B5.键的主要作用是( )。

A、减震B、定位C、连接并传递扭矩D、支承正确答案：C6.画圆锥台的正等轴测图，必须先知( )。

A、顶圆直径B、底圆直径C、高D、两端面圆直径和高正确答案：D7.六个基本视图的配置中( )视图在左视图的右方且高平齐。

A、后视图B、仰视图C、右视图D、左视图正确答案：A8.机件的真实大小应以图样上( )为依据，与图形的大小及绘图的准确度无关。

A、所画图样形状B、所加文字说明C、所注尺寸数值D、所标绘图比例正确答案：C9.鸭笔由笔杆和两个( )的钢片组成，两个钢片的中部有一个用来调节距离的螺钉。

A、圆形B、三角形状C、鸭嘴形状D、矩形正确答案：C10.当圆锥与圆球相贯且圆锥轴线( )时，相贯线的几何形状为圆。

A、相交于中心线B、相交与球C、通过球心D、相切于球正确答案：C11.一张完整的装配图应包括一组视图、( )、技术要求、零部件序号和标题栏以及明细表。

A、必要的尺寸B、零件的名称C、装配的要求D、必要的公差正确答案：A12.组合体尺寸标注的要求是( )。

A、不能漏掉重要尺寸B、标注尺寸齐全C、尺寸要尽量的多D、尺寸要尽量的少正确答案：B13.图纸管理系统中，( )操作是以文本方式显示产品树的信息。

A、统计B、显示C、查询D、计算正确答案：B14.当直线与投影面垂直时，直线的投影反映( )。

制图员理论知识试题精选（初级）

制图员理论知识试题精选一、单项选择一、单项选择((选择一个正确的答案，将相应的字母填入题内的括号中。

选择一个正确的答案，将相应的字母填入题内的括号中。

) )1. 道德是指人与人、个人与集体、个人与社会以及人对待自然的( )的总和。

的总和。

A 、法律法规、法律法规B 、行为规范、行为规范C 、宪法、宪法D 、人生观、人生观2. 由于( )的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

的复杂性和精细化，使得社会上的职业种类繁多，职业道德多种多样。

A 、社会分工、社会分工B 、经济活动、经济活动C 、人才分类、人才分类D 、生产加工、生产加工3. 职业道德是制图员自我完善的( )。

A 、重要条件、重要条件B 、充分条件、充分条件C 、先决条件、先决条件D 、必要条件、必要条件4. 制图国家标准规定，图纸优先选用的基本幅面代号为( )种。

种。

A 、3 B 、4 C 、5D 、6 5. 制图国家标准规定，必要时图纸幅面尺寸可以沿( )边加长。

边加长。

A 、长、长B 、短、短C 、斜、斜D 、各、各6. 制图国家标准规定，图纸的标题栏( )配置在图框的右下角位置。

配置在图框的右下角位置。

A 、不得、不得B 、不必、不必C 、必须、必须D 、可以、可以7. 下列叙述正确的是( )。

A 、1：2是放大比例是放大比例B 、1：2是缩小比例是缩小比例C 、1：2是优先选用比例是优先选用比例D 、1：2是原值比例是原值比例8. 在( )同一图样中，粗线的宽度为b ，细线的宽度应为b/4。

A 、技术制图、技术制图B 、建筑制图、建筑制图C 、机械制图、机械制图D 、美术绘图、美术绘图9. 目前，在( )中仍采用GB4457.4-84中规定的8种线型。

种线型。

A 、机械图样、机械图样 B 、所有图样、所有图样 C 、技术制图、技术制图 D 、建筑制图、建筑制图10. 下列叙述错误的是( )。

A 、不可见过渡线用虚线表示、不可见过渡线用虚线表示B 、可见过渡线用粗实线表示、可见过渡线用粗实线表示C 、可见轮廓线用细实线表示、可见轮廓线用细实线表示D 、可见轮廓线用粗实线表示、可见轮廓线用粗实线表示11. 下列叙述正确的是( )。

制图员初级理论知识试卷及答案

其他制图员初级工理论知识合并卷一、判断题(正确的请在括号内打“√”，错误的请在括号内打“× ”，每题2分，共246分)1.>( )AutoCAD 绘图过程中，连续按Esc键，可以退回到命令状态。

答案：√2.>( )AutoCAD 绘图过程中，在绘图窗口单击中键，可重复上一命令。

答案：×3.>( )AutoCAD 绘图过程中，按空格键可重复上一命令。

答案：√4.>( )AutoCAD 绘图过程中，按下按钮，即打开自动捕捉功能。

答案：√5.>( ) 在AutoCAD中，单击对象捕捉命令后，只有在系统提示输入点或指定点时，对象捕捉才生效，只要不按确定键，可多次捕捉，直到确定为止。

答案：×6.>( ) 在AutoCAD中，当捕捉对象为圆心时，应将光标移至圆(圆弧)、椭圆(椭圆弧)或圆环的圆心附近，单击左建即捕捉到圆心。

答案：×7.>( ) 在AutoCAD中，被编辑的对象可以处于任何图层，而且编辑后图形层不变。

答案：√8.>( ) 在AutoCAD中，用户要在某一特定的图层上绘制图形对象，必须把该层设为当前层，否则图形不在该图层上。

答案：√9.>( ) 同一张图中，允许建立两个相同的图层。

答案：×10.>( ) “另存文件”就是将已存储在磁盘上的文件重新命名进行存储或存储在其他位置。

答案：√11.>( ) 已经存储过的文件，再存储时，不再出现“保存文件”对话框，则仍按当前文件存储。

答案：√12.>( ) 计算机绘图中的“视图缩放” 命令，改变了图形在屏幕上显示的视觉效果，也改变了原图形的实际大小。

答案：×13.>( ) CAD绘图软件的显示命令与绘图、编辑命令不同，用任何显示命令都不影响图形中原有实体之间的相对位置关系。

答案：√14.>( ) “打开文件”就是调出并打开一个已存储过的图形文件。

制图员考试题(含答案)

制图员考试题（含答案）一、单选题（共100题，每题1分，共100分）1.凡是绘制了视图、编制了( )的图纸称为图样。

A、技术说明B、技术要求C、技术等级D、公差配合正确答案：B2.不通孔底部锥角的角度应画成( )A、90°B、118°C、120°D、100°正确答案：B3.为了便于看图，应在向视图的上方用大写拉丁字母标出向视图的名称，并在相应的视图附近用箭头指明投影方向，注上( )的字母。

A、小写B、相同C、大写D、不同正确答案：B4.平面图形中的尺寸类型，两个圆的中心距属于( )。

A、定位尺寸B、总体尺寸C、外形尺寸D、一般尺寸正确答案：A5.徒手画长斜线时，为了( )，可将图纸旋转到适当角度，使它转成水平方向位置来画。

A、画图清晰B、运笔方便C、看得清楚D、测量准确正确答案：B6.两构件构成运动副的主要特征是什么？ ( )A、两构件能作相对运动B、两构件以点、线、面相接触C、两构件相联接D、两构件既联接又能作一定的相对运动正确答案：D7.空间互相平行的两条线段，向投影面作正投影之后( )。

A、交叉B、仍然平行C、仍然平行或重合D、相互垂直正确答案：C8.( )的机件一般用全剖视图表达。

A、外形较复杂B、局部较简单C、外形较简单D、局部较复杂正确答案：C9.下列哪个符号为厚度标注符号( )。

A、∠B、EQSC、tD、C正确答案：C10.为表达的需要，画轴测装配图时，可采用( )画法。

A、轴测图与平面图相结合B、二维剖视图C、整体与分解相结合D、中心投影正确答案：C11.圆锥与四棱柱相贯(同轴)时，相贯线的几何形状为( )双曲线。

A、二条B、四条C、一条D、三条正确答案：B12.( )是一种不采用装配工序而制成的单一成品。

A、常用件B、产品C、外购件D、零件正确答案：D13.徒手绘图时，手指应握在距铅笔笔尖约35mm处，手腕和小手指对纸面的( )。

A、压力不要太大B、压力先小后大C、压力不要太小D、压力先大后小正确答案：A14.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

制图员复习题与答案

制图员复习题与答案一、单选题（共100题，每题1分，共100分）1.一条线段的V面投影成一点，则该线段为( )。

A、正垂线B、铅垂线C、侧垂线D、正平线正确答案：A2.欲在两轴相距较远，工作条件恶劣的环境下传递较大功率，宜选 ( ) 。

A、带传动B、齿轮传动C、链传动D、蜗杆传动正确答案：C3.鸭嘴笔的( )一般距笔尖4-5毫米为宜。

A、加墨量B、加纸量C、握笔量D、削磨量正确答案：A4.所有尺寸标注公用一条尺寸界线的是哪一项:( )A、公差标注B、连续标注C、引线标注D、基线标注正确答案：D5.轴测剖视图是假想用两个互相垂直的剖切平面将物体剖开然后画( )。

A、三视图B、剖视图C、轴测剖视图D、轴测图正确答案：C6.点的水平投影反映x、( )坐标。

A、zB、yC、ozD、x正确答案：B7.画圆锥台的正等轴测图，必须先知( )。

A、底圆直径B、两端面圆直径和高C、顶圆直径D、高正确答案：B8.制图标准规定，表达机件外部结构形状的视图有：基本视图、向视图、( )和斜视图。

A、局部视图B、断面图C、三视图D、剖视图正确答案：A9.描图的常用工具有( )、圆规、曲线板、三角板、刀片等。

A、铅笔B、曲线笔C、鸭嘴笔D、钢笔正确答案：C10.齐全、清晰、合理是组合体尺寸标注的( )。

A、基本情况B、基本要求C、基本概念D、基本形式正确答案：B11.两圆孔轴线正交相贯，且直径不等时，相贯线应向( )方向弯曲。

A、直径大的轴线B、直径小的轴线C、直径大的转向线D、直径小的转向线正确答案：A12.带传动的传动能力与( )的包角有关。

A、张紧轮B、大带轮C、小带轮D、大小带轮正确答案：C13.平面图形中的尺寸分为( )。

A、定形尺寸和圆弧尺寸B、定位尺寸和直线尺寸C、圆弧尺寸和直线尺寸D、定形尺寸和定位尺寸正确答案：D14.( )多用于被连接件之一较厚而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。

A、螺钉连接B、螺柱连接C、螺纹连接D、螺栓连接正确答案：B15.为作图方便,一般取( )作为正二测的简化轴向变形系数。

制图员题库含参考答案

制图员题库含参考答案一、单选题（共100题，每题1分，共100分）1.相切处( )分开时，称之为相切组合。

A、有线B、无线C、相交体D、相切正确答案：B2.工程上描述物体的形状采用的是( )。

A、正投影B、斜投影C、平行投影D、以上3种都用正确答案：A3.用哪个命令可以同时标注出形位公差及其引线?( )A、引线B、公差C、线性D、折弯正确答案：A4.盘盖类零件上的孔、槽、轮辐等结构的分布状况，一般采用( )来表示。

A、左视图B、斜剖视图C、主视图D、全剖视图正确答案：A5.求相贯线的基本方法是( )法。

A、辅助平面B、辅助球面C、辅助投影D、表面取线正确答案：A6.基本几何体分为曲面立体和( )两大类。

A、棱柱C、棱台D、平面立体正确答案：D7.换面法中，当新坐标轴平行于a′b′时，可以求一般位置直线对( )的倾角。

A、W面B、H１面C、H面D、V面正确答案：D8.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。

A、+0.025，0B、0，-0.025C、0.0125，0D、0，+0.025正确答案：B9.将图形中图形对象缩放（SCale）2 倍，其长度、线宽和颜色发生怎样的变化？( )A、长度和线宽为原来长度 2 倍，颜色不变B、长度为原来长度 2 倍，线宽不变，颜色变为随层C、长度为原来长度 2 倍，线宽为原来长度 0.5 倍，颜色不变D、长度为原来长度 2 倍，颜色和线宽不变正确答案：D10.球体截交线投影可能是圆、椭圆或( )。

A、多边形B、四边形C、直线D、三角形正确答案：C11.根据零件的结构特点可将零件分为6类：轴套类、盘盖类、( )、叉架类、薄板弯制类和镶合件类。

A、箱壳类C、空腔类D、主体类正确答案：A12.对计算机绘制的图形，系统可使用( )命令得到封闭图形的面积。

A、手工计算B、绘图关系C、查询命令D、计算公式正确答案：C13.画斜剖视图时，( )配置在箭头所指的方向，并符合投影关系。

制图员考试题(附参考答案)

制图员考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1.形位公差中基准符号由基准字母、圆圈、( )和连线组成。

A、粗的短横线B、粗的长横线C、细的长横线D、细的短横线正确答案：A2.多面正投影能反映物体大部分表面的实形，且度量性好，作图简便，利于图示和图解，但( )差，立体感不强。

A、直观性B、度量性C、还原性D、分解性正确答案：A3.按图样表示的对象，图样分为：零件图、装配图、总图、( )、包装图等。

A、效果图B、外观图C、外形图D、立体图正确答案：C4.绘制圆的对称中心线时，当图形比较小，用点划线绘制有困难时可用( )代替。

A、粗实线B、虚线C、双点划线D、细实线正确答案：D5.轴测剖视图的断面应画出剖面线，平行于不同坐标面的断面，剖面线的方向( )。

A、相同B、与坐标面垂直C、各不相同D、交叉正确答案：C6.徒手画椭圆时，先画出椭圆的长短轴，并用( )定出其4个端点的位置，再过这4个端点画一矩形，然后徒手作椭圆与此矩形相切。

A、度量的方法B、图解的方法C、目测的方法D、计算的方法正确答案：C7.用( )将物体投影到投影面上所得到的投影称为透视投影。

A、平行投影法B、斜投影法C、中心投影法D、正投影法正确答案：C8.换面法中求一般位置直线对 H 面的倾角时，新投影轴应平行于直线的( )。

A、V１面投影B、侧面投影C、正面投影D、水平投影正确答案：D9.已知某轴φ46f7，查得对应尺寸的标准公差为0.025，基本偏差为-0.025，则此尺寸的上下偏差为( )。

A、+0.05，+0.025B、-0.025，0C、+0.025，-0.025D、-0.025，-0.05正确答案：D10.当直线倾斜于投影面时，直线在该投影面上的投影( )。

A、积聚成一个点B、为一条直线，长度可能变短,也可能变长C、反映实长D、为一条直线，长度变短正确答案：D11.A4图纸幅面的尺寸为( )。

A、210×297B、297×420C、420×594D、594×841正确答案：A12.基本几何体的分类是( )。

制图员考试题与参考答案

制图员考试题与参考答案一、单选题（共100题，每题1分，共100分）1.下面关于创建新布局的方法中错误的是( ) 。

A、使用布局向导（LAYOUTWIZARD）命令循序渐进地创建一个新布局。

B、使用来自样板的布局（LAYOUT）命令插入基于现有布局样板的新布局。

C、通过布局选项卡创建一个新布局。

D、运行 EXPORT 命令。

正确答案：D2.投影变换中，新设置的投影面必须垂直于原投影面体系中的( )个投影面。

A、三B、四C、一D、二正确答案：C3.配合的种类有间隙配合、过盈配合、( )三种。

A、基本配合B、标准配合C、过渡配合D、适中配合正确答案：C4.已知两圆弧的圆心和半径分别是O1、R1和O2、R2，连接圆弧半径为R，与已知圆弧外切，圆心的求法是分别以O1、O2为圆心，以R1＋R、R2＋R 为半径画圆弧，所得交点即为( )的圆心。

A、内切圆弧B、已知圆弧C、外切圆弧D、连接圆弧正确答案：D5.有装订边的复制图折叠,首先沿着标题栏的( )方向折叠。

A、短边B、对角线C、中边正确答案：A6.在( )同一图样中，粗线的宽度为b，细线的宽度应为b/2。

A、建筑制图B、美术绘图C、技术制图D、机械制图正确答案：D7.截平面与( )的所有素线却相交时，截交线的形状为椭圆。

A、球面B、棱锥C、圆锥D、棱柱正确答案：C8.截平面与( )的交线称为截交线。

A、相贯线B、过度线C、立体表面D、轮廓线正确答案：C9.采用( )时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为0.15d。

A、规定画法B、比例画法C、夸大画法D、简化画法正确答案：B10.徒手绘图的基本要求是画图速度要快、目测比例要准、( )。

A、图面质量要好B、图面一般就行C、图面不必要求D、图纸质量要好正确答案：A11.进行多段线编辑(PEdit)时,不可以和多段线合并(J) 的是?( )B、多段线C、椭圆弧D、直线正确答案：C12.通用件的编号应参照JB/T5054.8-2000或按( )标准的规定。

制图员考试复习题(带答案)

一基础知识1．制图的基础知识（1）制图国家标准的基本知识各级制图员必须熟练掌握以下国家标准：图纸幅面和格式（GB/T 14689-1993）比例（GB/T 14689-1993）字体（GB/T 14689-1993）图纸（GB/T 14689-1993）（2）绘图仪器的使用是指手工绘图仪器、设备，包括绘图仪器、描图仪器、丁字尺、三角板、曲线板、图板等。

2．投影法的基本知识投影法的基本知识指中心投影、平行投影、斜投影、正投影的概念及投影法的应用。

计算机绘图的基本知识在操作技能考核中体现，专业图样的基本知识在专业图中体现。

基本要求中的职业道德及法律、法规常识在本试题暂时不做要求。

基础知识的内容在考核时以选择题或判断正误题的形式出现，下面给出一些题目供考生复习。

1．图纸中汉字应写成（）体，采用国家正式公布的简化字。

（A）新宋（B）隶书（C）长仿宋（D）方正舒2．机械图样中，表示可见轮廓线采用（）线型。

（A）粗实线（B）细实线（C）波浪线（D）虚线3．图样上标注的尺寸，一般应由（）组成。

（A）尺寸数字、尺寸线及其终端、尺寸箭头（B）尺寸界线、尺寸线及其终端、尺寸数字（C）尺寸界线、尺寸数字、尺寸箭头（D）尺寸线、尺寸界线、尺寸数字4．2：1是（）比例。

（A）放大（B）缩小（C）优先选用（D）尽量不用5．使用圆规画图时，应尽可能使钢针和铅芯垂直于纸面。

6．丁字尺与三角板随意配合，便可画出650倾斜线。

7．（）分为正投影法和斜投影法两种。

（A）平行投影法（B）中心投影法（C）投影画法（D）辅助投影法8．平行投影法中的（）相垂直时，称为正投影法。

（A）物体与投影面（B）投影线与投影面（C）投影中心与投影线（D）投影线与物体9．（）的常用工具有铅笔、圆规、曲线板、三角板等。

（A）描图（B）画正图（C）画草图（D）画底图10．在绘制正图时，加深的顺序是（）。

（A）先加深圆或圆弧后加深直线（B）先注尺寸和写字后加深图形（C）一边加深图形一边注尺寸和写字（D）加深图形和注尺寸及写字不分先后11．正投影的基本特性主要有实形性、实长性、类似性。

制图员试题+参考答案

制图员试题+参考答案一、单选题（共100题，每题1分，共100分）1.按制图标准规定，表示斜视图名称的大写拉丁字母应( )旋转符号的箭头端。

A、靠近B、垂直C、平行D、远离正确答案：A2.国家标准规定，分度圆上的齿形角为标准值，其值为( )。

A、15°B、20°C、22°D、25°正确答案：B3.图样和文件的编号应与企业计算机辅助管理分类编号( )相协调。

A、规定B、原则C、要求D、论述正确答案：C4.换面法中，点的新投影到新轴的距离等于点的旧投影到( )的距离。

A、旧轴B、Y１C、X１D、新轴正确答案：A5.( )命令用于绘制多条相互平行的线，每一条的颜色和线型可以相同，也可以不同，此命令常用来绘制建筑工程上的墙线。

A、多线B、样条曲线C、直线D、多段线正确答案：A6.计算机绘图时实体的属性包括实体( )等。

A、图层、线型、颜色及大小B、图层、功能、画法C、大小、功能、画法D、线型、颜色、大小及作用正确答案：A7.公差等级确定尺寸的精确程度，公称尺寸≦500mm的公差等级共分为( )级。

A、20B、18C、18D、21正确答案：A8.配合的种类有间隙配合、( )、过渡配合三种。

A、无隙配合B、过松配合C、过紧配合D、过盈配合正确答案：D9.尺寸线终端形式有箭头和( )两种形式。

A、直线B、圆圈C、斜线D、圆点正确答案：C10.一次换面中，与原来某一基本投影面垂直且有利于解题的投影面称为( )。

A、斜投影面B、旧投影面C、新投影面D、不变投影面正确答案：C11.已知某轴φ46h7，查得对应尺寸的标准公差为0.025，则此尺寸的上下偏差为( )。

A、0，-0.025B、+0.025，0C、0，+0.025D、0.0125，0正确答案：A12.两等直径圆柱轴线正交相贯，其相贯线是( )A、空间曲线B、直线C、圆D、椭圆正确答案：D13.徒手画直径较大圆时，先画出中心线，在中心线上用半径长度量出四点，再过圆心增画两条45°的斜线，在线上再定4个点，然后( )画圆。

111128制图员复习题2答案

制图员考试复习题答案一、单项选择题1．( A)是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。

A道德B宪法C各种规章纪录D人生观2．（B）是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。

A人生价值B职业道德C社会活动 D 职业活动3、职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的（B ）、情操和品质。

A企业标准B道德观念 C 公司规定D工作要求4．优良的（ B ）是新时期制图员从事高标准、高效率工作的动力。

A企业文化B职业道德C制图软件D竞争机制5．由于社会分工的复杂性和精细化，使得社会上的职业种类繁多，（B ）多种多样。

A社会分工B职业道德C人才分类D生产产品6．（ C ）就是要顾全大局，要有团队精神。

A爱岗敬业B注重信誉C团结协作D积极进取7．下列等式正确的是（ C ）。

A、1张A2幅面图纸=2张A1幅面图纸B、1张A4幅面图纸=2张A3幅面图纸C、2张A2幅面图纸=1张A1幅面图纸D、2张A1幅面图纸=1张A2幅面图纸8．下列叙述正确的是（ A ）。

A、图框格式分为不留装订边和留装订边两种B、图框格式分为横装和竖装两种C、图框格式分为有加长边和无加长边两种D、图框格式分为粗实线和细实线两种9．制图国家标准规定，图纸标题栏（ C ）配置在图框的右下角位置。

A不得 B 不必C必须D可以10．某图纸上字体的宽度为5/mm,则该图纸是选用的（ B ）号字体。

A3 B5 C7 D911．图纸中斜体字字头向右倾斜，与水平基准线成（ A ）角。

A 750B 600C 450D 30012．同一建筑图样中，若用b表示粗线的线宽，则粗、中、细线的线宽应分别表示为（D ）Ab,0.7b,0.25b Bb,0.7b,0.35b Cb,0.5b,0.35b Db,0.5b,0.25b13、标注圆的直径尺寸时，一般（）应通过圆心，尺寸箭头指到圆弧上。

制图员测试题及参考答案

制图员测试题及参考答案一、单选题（共100题，每题1分，共100分）1.下列叙述正确的是( )。

A、键的作用是减少安装间隙B、键的作用是连接传递转矩C、键的作用是防止齿轮脱落D、键的作用是增大传递动力正确答案：B2.内螺纹的( )，反映圆的视图上大径用四分之三圈细实线圆、小径用粗实线圆，螺纹终止线用粗实线绘制。

A、大径用粗实线、小径用细实线B、底径用粗实线、顶径用细实线C、外径用粗实线、内径用细实线D、大径用细实线、小径用粗实线正确答案：D3.对圆弧标注半径尺寸时，尺寸线应由圆心引出，( )指到圆弧上。

A、尺寸界线B、尺寸箭头C、尺寸数字D、尺寸线正确答案：B4.所有尺寸标注公用一条尺寸界线的是哪一项:( )A、公差标注B、引线标注C、连续标注D、基线标注正确答案：D5.( )分为平面立体和曲面立体两大类。

A、物体B、机件C、立体D、基本几何体正确答案：D6.配合的种类有间隙配合、( )、过渡配合三种。

A、无隙配合B、过紧配合C、过松配合D、过盈配合正确答案：D7.( )的加墨量一般距笔尖4～5毫米为宜。

A、绘图笔B、签字笔C、沾水笔D、鸭嘴笔正确答案：D8.计算机绘图时，界面上有一个较大的区域，那就是绘图区。

在该区域内一般有( )。

A、菜单B、坐标轴C、图标D、绘图命令正确答案：B9.国家标准规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定( )，基本偏差确定公差带位置。

A、公差带长短B、公差等级C、公差带大小D、公差数值正确答案：C10.徒手绘图常用于设计初始反复比较方案，现场测绘，( )等场合。

A、文件复制或邮寄交流B、工作总结或交流经验C、大会发言或介绍情况D、参观学习或交流讨论正确答案：D11.当机件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面时，可将这些结构( )画出。

A、按外形B、平移到剖切平面上C、旋转到剖切平面上D、直接投影正确答案：C12.图样上所注的尺寸，为该图样所示机件的( )，否则应另加说明。
