甲烷传感器性能指标
GJC4矿用低浓度甲烷传感器说明书瓦斯
1国家安全标志证号：MFB040052GJC4煤矿用低浓度甲烷传感器（以下简称传感器）是为满足我国煤矿监测井下甲烷的需要而研制的。
它可以连续自动地将井下甲烷浓度转换成标准电信号输送给关联设备，并具有就地显示甲烷浓度值、超限声光报警、断电功能及超高浓度断电保护载体催化元件等功能。
适宜在有瓦斯煤尘爆炸危险的煤矿井下采掘工作面、机电峒室、回风巷道等地点固定使用。
2 型号及含义G J C 4┬┬┬┬│││││││└────测量范围，0～4% CH4││└──────催化式│└────────测量甲烷用└──────────传感器传感器执行AQ 6203-2006行业标准和Q/AHSZ 12-2008企业标准。
传感器防爆型式为矿用本质安全兼隔爆型，防爆标志为“ExibdⅠ”。
3 主要特点⑴传感器采用新型单片机元件，电路结构简单，性能可靠，便于维护与调试。
⑵传感器采用新标准的载体催化元件，使仪器性能更加稳定。
⑶采用遥控发送器调校零点、灵敏度、报警点等功能，使调校方便简单。
⑷传感器具有断电控制功能，并可任意设置断电点。
⑸传感器采用新型开关电源，降低整机功耗，增加了传输距离。
⑹传感器具有故障自检功能，便于使用和维护。
⑺传感器在甲烷浓度超过4%CH4时，电路能切断催化元件电源以保护载体催化元件，并锁定所显示数值在超限状态。
⑻传感器采用不锈钢做外壳，大大增加了仪器的抗冲击能力。
4 主要技术参数⑴使用环境条件①环境温度：0℃～+40℃；②平均相对湿度：≤98%；③大气压力：（80～116）kPa；④风速：≤8m/s。
⑤H2S气体浓度小于6×10-6。
⑥使用场所：在具有甲烷、煤尘爆炸性气体混合物的煤矿井下且无显著震动和冲击的场合使用。
⑵主要技术指标①测量范围：0～4%CH4，三位有效值显示。
②测量基本误差：③显示值稳定性：≤0.04% CH4。
④工作电压：9～24V DC。
⑤输出信号：200Hz～1000Hz。
红外传感器介绍
GJG100H（B）型红外甲烷传感器（管道用） （ ）型红外甲烷传感器（管道用）
2、受压力影响大：此种现象主要表现为装在同一管路上的 受压力影响大： 两台传感器，当压力变化后测量值不一致， 两台传感器，当压力变化后测量值不一致，或当管路里压力 变化频繁时测量值波动频繁。 变化频繁时测量值波动频繁。 此现象主要由于压力补偿不准造成， 此现象主要由于压力补偿不准造成，原因是之前做的压 力补偿范围较窄，超出范围时测量差值较大， 力补偿范围较窄，超出范围时测量差值较大，目前已着手扩 展压力补偿范围，和提高压力补偿的随动性。会尽快改进。 展压力补偿范围，和提高压力补偿的随动性。会尽快改进。 另外，此现象也与气样温度和管路密封性能有关， 另外，此现象也与气样温度和管路密封性能有关，单从 压力补偿不准来说，当压力变化20kPa 20kPa影响的测量值变化不 压力补偿不准来说，当压力变化20kPa影响的测量值变化不 会超过2%CH4,遇有此种情况可多方面分析。 2%CH4,遇有此种情况可多方面分析 会超过2%CH4,遇有此种情况可多方面分析。
在传感器应用环境良好的情况下，效果能达到上表要求， 在传感器应用环境良好的情况下，效果能达到上表要求，但 对煤矿抽放管道检测，由于特殊的使用条件， 对煤矿抽放管道检测，由于特殊的使用条件，往往出现测量 不准或损坏传感器的情况。主要表现在： 不准或损坏传感器的情况。主要表现在： 1、元件进水：由于抽放泵一般采用水环真空泵，并且抽放 元件进水：由于抽放泵一般采用水环真空泵， 管路里设置有阻火器（用水实现单向流通）， ），在停泵或开泵 管路里设置有阻火器（用水实现单向流通），在停泵或开泵 管道回路里往往有大量甚至满管的水流过， 时，管道回路里往往有大量甚至满管的水流过，此时如果再 经过V锥节流件的阻断作用，则有很高压力的水会经过旁路 经过V锥节流件的阻断作用， 冲进红外传感器。 冲进红外传感器。后来传感器安装时我们采取了在传感器流 出端加单项阀，进端加汽水分离器，能起到一定效果。 出端加单项阀，进端加汽水分离器，能起到一定效果。 元件进水后往往表现为传感器显示数值乱跳， 元件进水后往往表现为传感器显示数值乱跳，此时将传 感器取下，轻度进水，晾干后可继续使用，否则需寄回维修。 感器取下，轻度进水，晾干后可继续使用，否则需寄回维修。
甲烷传感器(MQ-4)
图 7：长期稳定性曲线 图中所有测试都是在标准试验条件下完成的，横坐标为观察时间,纵坐标为 VRL 值。
注意事项 1 必须避免的情况 1.1 暴露于可挥发性硅化合物蒸气中
传感器要避免暴露于硅粘接剂、发胶、硅橡胶、腻子或其它存在可挥发性硅化合物的场所。如 果传感器的表面吸附了硅化合物蒸气，传感器的敏感材料会被硅化合物分解形成的二氧化硅包裹， 抑制传感器的敏感性，并且不可恢复。 1.2 高腐蚀性的环境
传感器暴露在高浓度的腐蚀性气体（如 H2S，SOX，Cl2，HCl 等）中，不仅会引起加热材料及传 感器引线的腐蚀或破坏，并会引起敏感材料性能发生不可逆的劣变。 1.3 碱、碱金属盐、卤素的污染
以诚为本、信守承诺
创造完美、服务社会
半导体气体传感器系列
传感器被碱金属尤其是盐水喷雾污染后，或暴露在卤素如氟利昂中，也会引起性能劣变。
以诚为本、信守承诺
郑州炜盛电子科技有限公司 地址: 郑州市高新技术开发区金梭路 299 号 电话:0371-60932955/60932966/60932977 传真:0371-60932988 微信号：winsensor E-mail:sales@
助焊剂：含氯最少的松香助焊剂 恒温烙铁 温度： 250℃ 时间：不大于 3 秒 2.7.2 使用波峰焊时应满足以下条件： 助焊剂：含氯最少的松香助焊剂 速度：（1-2）米/分钟 预热温度：（100±20）℃ 焊接温度：（250±10）℃ 1 次通过波峰焊机
违反以上使用条件将使传感器特性下降。
MQ-4 气体传感器对甲烷灵敏度高，对酒精及其 他一些干扰性气体有较强的抗干扰能力。 传感器特点
本品在较宽的浓度范围内对甲烷有良好的灵敏度，具有长寿命、低成本、驱动电路简单等优点。 主要应用
甲烷 传感器 监测标准
甲烷传感器监测标准
甲烷传感器是一种用于检测甲烷气体浓度的设备，广泛应用于煤矿、石油化工、环保等领域。
其监测标准主要包括以下几个方面：
1. 测量范围：甲烷传感器的测量范围通常在0-100%LEL（Lower Explosive Limit，甲烷的爆炸下限）之间，也有些传感器可以测量更高的浓度范围。
2. 精度和准确性：传感器的精度和准确性是衡量其性能的重要指标。
一般来说，甲烷传感器的精度应在±5%以内，准确性应在±10%以内。
3. 响应时间：响应时间是指传感器从接触甲烷气体到输出稳定信号所需的时间。
对于甲烷传感器，响应时间通常在几秒到几十秒之间。
4. 重复性：重复性是指传感器在相同条件下多次测量同一甲烷气体浓度时，测量结果的一致性。
良好的重复性可以确保传感器的可靠性和稳定性。
5. 温度和湿度影响：甲烷传感器的性能可能会受到环境温度和湿度的影响。
因此，监测标准通常会规定传感器在特定温度和湿度范围内的工作要求。
6. 防爆性能：在一些危险环境中使用的甲烷传感器需要具备防爆性能，以确保安全操作。
监测标准会对传感器的防爆等级和认证提出要求。
甲烷传感器的监测标准主要涉及测量范围、精度、响应时间、重复性、温度和湿度影响以及防爆性能等方面。
这些标准的制定旨在确保甲烷传感器的准确性、可靠性和安全性，以保障人员和环境的安全。
AQ6203-2006煤矿用低浓度载体催化式甲烷传感器
前言低浓度载体催化式甲烷传感器是我国煤矿安全监控系统普遍采用的用于检测煤矿井下甲烷气体的仪器。
MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》对规范此类仪器的设计、生产、检验起到了重要作用。
但随着相关技术的进步与发展，标准中的部分条款已经不能满足要求，部分技术指标和试验方法也需要修正和补充。
本标准替代MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。
本标准起草单位：煤炭科学研究总院重庆分院、国家安全生产重庆矿用设备检测检验中心、煤炭科学研究总院抚顺分院。
本标准主要起草人：黄强、于庆、樊荣、王涛、金小汉、陈福民、缪亚新、刘强。
1范围煤矿用低浓度载体催化式甲烷传感器本标准规定了煤矿用低浓度载体催化式甲烷传感器的技术要求、试验方法、检验规则、标志、包装、使用说明、运输和贮存等。
本标准适用于载体催化式低浓度甲烷传感器（以下简称传感器）。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB191-2000包装储运图示标志GB/T2423.1-2001电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2001电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-93电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.8-1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208-93外壳防护等级（IP代码）GB9969.1-1998工业产品使用说明书总则GB10111-88利用随机数骰子进行随机抽样的方法AQ6202-2006煤矿甲烷检测用载体催化元件MT210-90煤矿通信、检测、控制用电工电子产品基本试验方法MT/T772-1998煤矿监控系统主要性能测试方法3术语和定义3.1显示值displayedvalue传感器显示的测量数值。
江苏三恒科技集团 KGJ15 煤矿用低浓度甲烷传感器 说明书
防爆合格证号：2064095安全标志编号：200613721（苏）制04000251号-1 KGJ15煤矿用低浓度甲烷传感器使用说明书江苏三恒科技集团有限公司Jiangsu Shine Technology Group Co.，Ltd重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。
1．本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。
江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2．本传感器维修时，不得改变本安电路和本安电路有关的元器件的电器参数、规格和型号，本安产品不得随意与其他未经联检的设备连接！！3．严禁在井下更换本产品配套的遥控器的后备电池！！4．传感器的安装位置及调校周期应符合煤矿安全规程的有关规定！！5．设备具有一定的防水能力，但绝对不能浸泡在水里使用！！执行标准：Q/3204JSSH059-2008KGJ15煤矿用低浓度甲烷传感器企业标准关联设备：KDW0.7/18-J（原KHJ6.2）矿用隔爆兼本安电源继电器箱安标证号：MAB080207KDW17矿用隔爆兼本安电源安标证号：20011148KDW28-18矿用隔爆兼本安不间断电源安标证号：MAA080025FYF6通用遥控器安标证号：MFA080100载体催化元件：MJC4/3.0L（0～4.00）%CH4安标证号：20064179-2006目录1、概述 (3)2、使用环境及条件 (3)3、工作原理 (3)4、主要技术指标 (5)5、使用方法 (6)６、常见故障与排除方法 (10)7、运输与贮存 (10)8、质量保证 (10)９、成套 (10)1、概述KGJ15型煤矿用低浓度甲烷传感器（以下简称传感器）用于检测煤矿井下空气中的甲烷含量它是一种智能型检测仪表，具有自动调零、自动调灵敏度非线性补偿等功能,且所有功能均可通过遥控器来实现,具有精度高、稳定可靠、使用方便等特点,并能与KJ70N等煤矿安全监控系统配套使用。
TP-1.1A常温型低功耗甲烷传感器
TP-1.1A 非加热低功耗甲烷气体传感器产品说明书TP-1.1A 是采用纳米级SnO 2进行合理的半导体掺杂，以微珠结构制成的非加热、低功耗、对甲烷高度灵敏的可燃气体传感器。
由于其低功耗的特点，派生一些加热元件不可能达到的技术指标，经过多年可靠性实验，其性能指标超过了加热式、旁热式及催化燃烧式可燃气体传感器，是可燃气体传感器一个重要的分支。
一、综述1、特点☆ 低功耗 ☆ 寿命长(≥5年) ☆ 环境适应能力强（抗烟、酒精，不怕油分子吸附） ☆ 应用电路简单 ☆ 对甲烷及液化石油气高度的灵敏性 ☆ 高浓度可燃气体冲击时，传感器无影响2、应用☆ 煤矿瓦斯监测、工业甲烷、天然气监测 ☆ 民用燃气泄漏报警 ☆ 以天然气为动力燃料的汽车安全监测 ☆ 便携式气体探测仪3、结构图1表示出TP-1.1A 的结构，其基座由4J29可伐材料制成，引脚由可伐材料镀金，管帽由10#钢带制成。
外壳的丝网由150目的不锈钢防火阻燃材料构成(SUS316)，这种结构可防止内部火花点燃2：1的氢气/氧气气体产生的火花溢出外部。
4、基本测试电路图2表示TP-1.1A 的测试电路。
V I 是加在传感器上的电压V O 是负载电阻R L 上的电压输出传感器的信号通过R L 上电压的变化获得。
传感器电阻变化可通过公式： R S =(V I -V O )·R L /V O 获得。
V I +6V V 0 ND 图2R S /R OV O (V )5、工作条件6、机械强度1) 拉力：5KG 在每个方向2) 振动：(三个互相垂直的轴线上，在10~150~10Hz 的频率循环，以9.81m/s 2的加速度幅值、1倍频程/分的扫频速率各进行20次扫频循环) 频率：1000C/分；高度：4mm ，垂直方向一小时3) 冲击：100G 的加速度，重复5次二、敏感特性1、TP-1.1A 对多种可燃气体的敏感特性 图3表示TP-1.1A 对各种气体的反应关系Y 轴代表的是传感气电阻R S (在目标气体中)，R O (在空气中)的比 1010.1500 1000 3000 5000 10000 浓度(ppm) 图 3图4是表示测试电路V O 的输出在不同气体及浓度下的变化曲线。
GJH100红外甲烷传感器
2012年我国农民工数量达到2.6亿，每年新增
900-1000万。
四川抽样调查：
26% 举家外出农户
20% 留守农户
h
11
一、为什么要大力培育新型职业农民
（一）深刻背景
◆农村青壮年劳动力大量外出，“老人农业”“妇 女农业”“小学农业”问题日益凸显
陕西抽样调查：
72% “80后”“90后”青壮年劳动力（农民工）
h
18
创新农业生产经营方式
（现代）家庭经营+合作组织+社会化服务 =新型农业经营体系
新型职业农民 →新型生产经营主体 →新型农业经营体系 →现代农业
h
19
新型职业农民是伴随农村生产力发展和 生产关系完善产生的新型生产经营主体， 是构建新型农业经营体系的基本细胞， 是发展现代农业的基本支撑，是推动城 乡发展一体化的基本力量。
民工没有从事过一天的农业生产活动）
h
14
一、为什么要大力培育新型职业农民 （二）紧迫课题
——“谁来种地”“地如何种”？
h
15
◎党的十八大：坚持和完善农村基本经营制度，构建集约化、 专业化、组织化、社会化相结合的新型农业经营体系。
◎国务院常务会议：要采取有效措施，使一部分年轻人愿意 在农村留下来搞农业，培养和稳定现代农业生产队伍。
◆不失时机地大力培育新型职业农民：
三是有利于促进农民从传统小农生 产向社会化大生产的转变，在坚持和完 善农村基本经营制度中加快培育新型生 产经营主体，使培育起来的新型职业农 民逐步走上“家庭经营+合作组织+社会化 服务”新型农业经营体系的组织化路子， 解决保供增收长效机制的问题。
◎中央经济工作会议、中央农村工作会议：要稳定完善强农 惠农富农政策，充分保护和调动农民生产经营积极性， 使务农种粮有效益、不吃亏、得实惠。
GJC4100煤矿用高低浓度甲烷传感器
•GJC4/100煤矿用高低浓度甲烷传感器(以下称“仪器”)，是一种用于煤矿井下的定置型甲烷传感器。
采用贴片工艺，功耗小，适用于具有瓦斯突出的矿井井下采掘工作面，回风巷道及临时停工的盲巷口等场所，连续监测井下环境中甲烷(CH4)含量。
该仪器可与各种煤矿环境监测系统、监控分站、断电仪配套使用。
该仪器除就地数字显示被测环境中的甲烷含量外，还可输出与甲烷含量成正比例的电信号供监测系统处理及地面显示。
•1、仪器特点•*微电脑处理芯片：采用新型单片微机和高集成数字化电路，使电路结构简单、性能可靠，便于维修调试。
•*性能稳定：性能稳定，本仪器所采用的传感器元件是长寿命、高稳定的载体催化元件，•调校周期长。
•*灵敏度高：高性能的传感器元件加上仪器内部软件的自动非线性补偿使得仪器对甲烷的检测具有较高的灵敏度。
•*可靠性高：本仪器具有开机自检、自动稳零、精度校正等功能，且采用红外遥控调校，整机没有任何调整孔，仪器的零点、精度的调整，报警值、断电值的设定以及输出信号的设定均由红外遥控器控制。
可以避免开盖调试，减小机械损伤，提高整机的密封性，延长了仪器使用寿命。
•*功耗低：本仪器采用特殊的电源电路，用软、硬件相结合的方法使得整机电流很小，最大工作电流仅有50mA。
•*测量范围宽：本仪器只须一对催化元件就可连续检测0～100%甲烷，没有高低浓转换过程，不怕高浓瓦斯冲击。
•*兼容性好：本仪器可由红外遥控器灵活设置多种输出信号制式，几乎可以与国内所有类型的分站连接。
•*外观精巧、结构简单：本仪器电路板采用贴片式焊接，外观轻巧美观，结构精致合理，密封性极好，便于携带。
•测量范围：（0～4～100％CH）•主要技术指标：•1、适用条件：•环境温度：0℃～40℃•相对湿度：≤95%RH•大气压力：80～110KPa•风速：6～8m/s•2、主要技术参数：• 2.1工作电压波动范围:9V～24V DC• 2.2测量范围：0～4%～100%CH4• 2.3基本测量误差:•测量范围，%CH4基本误差，%CH4•0.00～1.00±0.10• 1.00～3.00真值的±10• 3.00～4.00±0.30• 4.00～40.00真值的±10•>40.00测量上限的±10•3、外壳：•外壳材料：锌合金•外型尺寸：225mm×166mm×53mm•重量：≤1.00Kg。
煤矿用非色散红外甲烷传感器标准
煤矿用非色散红外甲烷传感器标准煤矿用非色散红外甲烷传感器标准1. 介绍煤矿是一个危险且复杂的工作环境，瓦斯爆炸是煤矿中常见的灾难。
煤矿安全监测设备的标准和质量尤为重要。
本文将重点探讨煤矿用非色散红外甲烷传感器标准，并分析其在煤矿安全监测中的重要作用。
2. 什么是非色散红外甲烷传感器非色散红外甲烷传感器是指利用非色散红外吸收原理来检测煤矿井下的甲烷浓度的一种传感器。
它通过检测样品气体中特定波长的红外线被吸收的程度，从而确定样品气体中目标气体的浓度。
3. 煤矿用非色散红外甲烷传感器标准煤矿用非色散红外甲烷传感器标准是指对该传感器在煤矿环境下的性能、技术指标和安全要求进行规范和要求的文件。
这些标准旨在保证传感器在实际使用中能够稳定可靠地工作，确保煤矿安全监测的准确性和及时性。
4. 传感器标准的重要性煤矿用非色散红外甲烷传感器标准的制定与执行对于煤矿安全监测至关重要。
只有通过遵循标准的要求和检验，才能保证传感器的准确性和可靠性。
这些标准的实施不仅可以保证煤矿工人的生命安全，也对煤矿的可持续发展起着重要作用。
5. 个人观点和理解作为煤矿安全监测设备的一部分，非色散红外甲烷传感器的标准应该得到充分的重视和执行。
只有严格遵循标准要求，才能真正发挥其在煤矿安全监测中的作用。
我对未来这方面标准和技术的不断更新和完善持乐观态度，相信通过科技的进步和标准的提升，煤矿安全监测能够更加精准和可靠。
总结从以上内容可见，煤矿用非色散红外甲烷传感器标准在煤矿安全监测中具有重要作用。
只有通过严格执行标准要求，才能确保传感器的准确性和可靠性。
希望未来煤矿安全监测领域能够不断完善和发展，为煤矿工人的安全保驾护航。
通过对煤矿用非色散红外甲烷传感器标准的深入了解和分析，相信您对这一主题有了更加全面、深入和灵活的理解。
希望本文对您有所帮助，若有任何疑问或补充，欢迎和我交流讨论。
煤矿用非色散红外甲烷传感器标准的制定和执行是煤矿安全监测工作中不可或缺的重要环节。
甲烷传感器基本知识
中文名称：甲烷传感器英文名称：methane transducer定义：将空气中的甲烷浓度变量转换成有一定对应关系的输出信号的装置。
应用学科：煤炭科技（一级学科）；煤矿监测与控制（二级学科）概述 GJG 100H ( B ）型红外甲烷传感器（管道用）是一种专门用以监测煤矿瓦斯抽放放管道内瓦斯气固定式本质安全型检测仪表。
仪器采用特殊的防尘、防水等措施，可有效克服管道内目标多种参数变化带来的影响，实现 0 % CH4 一 1 00 % CH 。
范围内瓦斯气体的准确测量并就地显示，同时浓度值转换成标准电信号传输给关联设备。
本传感器还具有声光报警、断电信号输出，故障功能。
1 . 1 产品特点 1 . 1 . 1 GJGIOOH ( B ）型传感器采用非色散红外气体检测技术检测甲烷气体浓度，具有测量精度校周期长、重复性好、测量范围宽、使用寿命长、不受其它气体影响等优点。
1 . 1 .2 GJG10OH ( B ）型传感器在设计上采用高性能单片微机和高集成数字化电路，结构简单、靠、调试、维护方便。
1 . 1 . 3 GJG100H ( B ）型传感器的零点、灵敏度及报警点皆采用红外调节。
1 . 1 . 4 GJG10OH ( B ）型传感器除可连续检测瓦斯，还具有声光报警、断电信号输出，故障自检等实现了一机多用。
. 1 . 5 GJG100H ( B ）型传感器的电源部分采用了高效率的开关电源，整机低功耗设计，增加了的传输距离。
1 . 1 . 6 GJG100H ( B ）型传感器具有故障自检功能，使用、维护方便。
1 . 1 . 7 GJG10OH ( B ）型传感器的外壳采用了高强度结构设计，抗冲击能力强。
1 .2 主要用途和适用范围1 .2 . 1 主要用途 GJG100H ( B ）型传感器主要用于煤矿瓦斯抽放管道瓦斯气体浓度的连续检测。
1 .2 . 2 适用范围煤矿瓦斯抽放管道及其它输气管道高浓度瓦斯气体监测场所。
KG200G甲烷传感器使用规程
KG200G甲烷传感器使用规程一.概述：KG200G型防爆兼本质安全型甲烷传感器是用于检测煤粉仓，皮带间空气中甲烷含量的一种智能型检测仪表，具有自动调零、自动调灵敏度、非线性补偿等功能,具有精度高、稳定可靠、使用方便等特点:１可用面板完成所有功能,实现不开盖调节。
２具有非线性补偿功能，延长黑白元件的使用寿命。
３具有密码功能，可防止非专业技术人员操作。
４可以与电源继电器箱连接组成瓦斯断电仪。
二、检验:甲烷传感器在到达厂方时,厂方须组织人员对传感器进行下列检验:1. 在运输过程中包装箱之间容易产生碰撞,挤压等问题，厂方在收到货物时应对照装箱单和使用说明书检查货物及其配件是否齐全,并对货物实行外观检查。
2. 按技术指标规定的要求及使用说明书所述正确接线。
确定无误后进行48小时的通电检验和性能效验。
通电预热十分钟后，可进行各种调整操作。
使用面板操作时按照产品使用说明书里的使用部分进行操作。
3. 在性能效验时,需按照《维修手册》中有关步骤进行，并仔细观察甲烷传感器的工作状态，填写好各项记录。
4. 检验完后，需要入库时。
应将甲烷传感器包装好，在温度为-10~+40度，相对湿度不大于90%，通风良好，无酸，碱腐蚀性气体的环境中储存。
三、安装，使用甲烷传感器检验合格后,可进行安装。
安装人员在安装甲烷传感器时须按下列步骤逐步进行：1.电缆要求甲烷传感器与系统分站的距离不大于1.5KM；设备之间的电缆需使用专用阻燃电缆。
严禁与调度电话电缆、动力电缆等共用。
确保其本质安全防爆性能。
同时当监控信号电缆发生故障时，还可通过调度电话及时了解现场甲烷浓度等信息。
若监控信号与调度电话共用电缆，其本质安全防爆性能难以保证，并当电缆发生故障时，监控设备和调度电话均无法正常工作，不能及时了解现场的甲烷浓度等信息。
2.工作状态甲烷传感器的使用条件应符合技术指标中规定的要求。
按照使用说明书的接线方式,检查无误后方可通电。
通电后LED首先显示“- - - -”然后依次显示零点电压：“L.x x”；放大系数：“x. x x”非线型补偿系数:“H.x x”报警点：“A.x x”断电点：“P.x x ”最后进行正常瓦斯浓度检测与显示值。
KG9001C甲烷感应器说明书
KG9001C高低浓度甲烷传感器KG9001C高低浓度甲烷传感器主要用于监测高瓦斯煤矿井下环境气体中的瓦斯浓度，可以连续自动地将井下沼气浓度转换成标准电信号输送给关联设备，并具有就地显示沼气浓度值，超限声光报警等功能。
还可与各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、回风巷道等地点固定使用。
采用热催化原理与热导原理相结合来测量沼气浓度，克服了单一元件测量过程中的不稳定现象，利用人工智能技术对信息进行处理和分析，将稳定性指标由一周提高至一月，使用寿命由一年延长至一年半。
具有性能稳定、测量精确、响应速度快，结构坚固、易使用易维护等特点。
增加了遥控调校、断电控制、故障自校自检等新功能，大大节约了使用与维护费用。
目前已广泛应用于全国大、中、小型煤矿，在煤矿预防瓦斯灾害方面发挥了重要作用，为煤矿产生了可观的经济效益和社会效益。
曾获四川省科技进步三等奖。
KG9001C高低浓度甲烷传感器主要技术指标：测量范围：0～100.00%CH4测量精度：0.00～1.00%CH4 ≤±0.10%CH41.00～2.00%CH4 ≤±0.20%CH42.00～4.00%CH4 ≤±0.30%CH44.00～40.00%CH4 ≤±8.00%CH440.00～100.00%CH4 ≤±10.00%真值(相对误差)元件检测反应速度：≤30s调校周期：≤1个月使用寿命：≥1.5年信号带负载能力：0～400Ω报警方式：二级间歇式声光报警，≥80dB(声强)，能见度>20m(光强)报警点范围：0.5～2.5%CH4连续可调采样方式：扩散式整机工作电压：9～24V DC整机工作电流：≤70mA DC传输距离：2km(供电18V DC使用1.5mm2截面铜芯电缆)输出信号：200～1000Hz、1～5mA DC防爆型式：ExibdⅠ矿用本安兼隔爆型。
GJ40型甲烷传感器(高低浓)使用说明说
GJ40型甲烷传感器（高低浓度）使用说明书执行标准： Q/CMAS 1-2003 版 本 号： ver2.1 出版日期： 2005.05.18重庆梅安森科技发展有限责任公司MAS一、概述GJ40型高低浓度甲烷传感器(以下简称传感器)能用于煤矿井下或其他有甲烷气体的场所，监测环境甲烷浓度，并连续自动地将甲烷浓度值转换成标准电信号传送给关联设备，具有就地显示甲烷浓度值，超限声光报警等功能。
该传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置等配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
产品的型号定义如下：二、工作原理该传感器以多功能超低功耗单片机MSP430为中央处理单元,由放大电路、数字显示、声光报警、信号输出等单元电路组成，框图如下：图 1 传感器电路原理框图传感器电路采用单片机设计，能就地检测显示甲烷浓度值，同时输出频率信号(电流信号、485通讯)，供远程采集；能遥控调校零点和灵敏度，并具备故障自检功能，给使用和维护带来很大的方便。
传感器的电源电路采用开关电源，整机功耗低，有利于延长分站和传感器之间的传输距离。
传感器结构设计充分考虑了恶劣的环境条件,在结构强度和防水性能方面都采取了有效的措施，同时还特别加大了接口连接器的尺寸，保证传感器能稳定可靠地工作。
测量范围甲烷传感器三、技术特征1、适用条件环境温度：0℃～40℃相对湿度：≤98%大气压力：80kPa～110kPa(相对海拔高度-1000m～1500m)风速：0m/s～8m/s矿井环境中H2S气体小于6×10-62、主要技术指标：测量范围：0.00%CH4～40.0%CH4基本测量误差: 0.00%CH4～1.00%CH4≤±0.10%CH41.00%CH4～2.00%CH4≤±0.20%CH42.00%CH4～4.00%CH4≤±0.30%CH44.00%CH4～10.0%CH4≤±1.00%CH410.00%CH4～40.00%CH4≤±10.0%(相对误差)显示方式：四位红色数码管显示第一位：功能显示;1-热催化调零2-调热催化灵敏度3-热导调零4-调热导灵敏度5-调报警点6-调断电点7-调复电点8-自检后三位：测量数值显示;(％CH4)信号输出：信号输出：低浓度段200Hz～1000Hz 线性对应0%CH4～4.00%CH4高浓度段1200Hz～2000Hz线性对应0%CH4～40.0%CH4信号有效带负载能力：0Ω～500Ω报警方式：二级间歇式声光报警 声强≥85dB 光强：能见度>20m 采样方式：扩散式 元件检测反应速度：≤30S 热催化元件寿命：一年以上 整机工作电压：8V.DC ～24V.DC 整机工作电流：≤100mA （18V.DC ） 防爆等级：Exibd Ⅰ矿用本质安全兼隔爆型 3、外型特征： 外壳材料：不锈钢 外壳颜色：金属光泽外形尺寸：250×150×60(mm 3) 重 量：1.85kg 四、结构和安装传感器主机的机壳采用不锈钢材料制造，整机防尘防水性能好。
GJC4低浓度甲烷传感器 使用说明书
北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录北京消防救护器材厂010-警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。
它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。
传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。
四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。
•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。
3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
5．增加了故障自检功能,便于使用与维护。
6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。
五、主要技术参数1、适用条件环境温度：0℃～40℃2相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。
GJC4低浓度甲烷传感器--使用说明书资料
北京消防救护器材厂GJC4低浓度甲烷传感器产品使用说明书执行标准：AQ6203-2006、GB3836-2010版本号：Ver1.0出版日期：2011-05-01在安装、使用产品前请仔细阅读产品使用说明书北京消防救护器材厂目录一、用途 (2)二、型号及含义 (2)三、外形尺寸、质量及材质四、主要特点 (2)五、主要技术参数 (2)六、工作原理 (3)七、结构 (3)八、使用与维护 (3)九、注意事项 (4)十、典型故障判断及处理 (4)十一、发货清单 (5)十二、资质证明编号 (5)附录警示：维修时不得改变本安电路和与本安电路有关的元器件的电气参数、规格和型号！本安关联产品不得随意改变配置！一、用途GJC4低浓度甲烷传感器(以下简称传感器)是为满足我国煤矿监测井下甲烷浓度的需要而研制的。
它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。
传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
二、型号及含义量程范围（%CH4）催化原理甲烷传感器三、外形尺寸、质量及材质a)外形尺寸：270 × 155 × 55mmb)重量：≤1.3k g；c)外壳材质：不锈钢。
四、主要特点1．采用新型单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。
•2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。
3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
5．增加了故障自检功能,便于使用与维护。
6．设计了新型高强度外壳结构,增强了仪器抗冲击能力。
五、主要技术参数1、适用条件环境温度：0℃～40℃相对湿度：≤98%RH大气压力：80kPa～116kPa风速：0m/s～8m/s适用于含有瓦斯或煤尘爆炸危险的煤矿井下。
气体传感器 标准-概述说明以及解释
气体传感器标准-概述说明以及解释1.引言1.1 概述气体传感器是一种用于检测和测量环境中各种气体浓度的装置。
随着工业化和城市化的快速发展，环境污染和气体泄漏等问题日益凸显，气体传感器的需求和应用也越来越广泛。
气体传感器的工作原理基于化学反应、光学原理、电化学原理、热学原理等不同的物理机制。
通过接收环境中的气体并与传感器内部的物质相互作用，气体传感器能够将气体浓度转换为电信号输出。
根据测量的气体种类和工作原理的不同，气体传感器可以分为多种类型，包括氧气传感器、氮气传感器、一氧化碳传感器、甲烷传感器等。
这些传感器广泛应用于环境监测、工业安全、生物医疗、智能家居等领域。
在选择和使用气体传感器时，人们通常关注的是传感器的性能指标。
这些指标包括灵敏度、选择性、响应时间、工作温度范围、工作电压等。
根据具体的需求和应用场景，选择合适的气体传感器对于保障测量准确性和提高工作效率至关重要。
因此，制定并遵循气体传感器标准非常重要。
这些标准规定了传感器的性能要求、测试方法、标定程序、工作环境等方面的内容，有助于保证传感器的质量和可靠性，促进气体传感器行业的发展和进步。
本文将对气体传感器的基本原理、分类与应用以及性能指标进行探讨，同时将重点讨论气体传感器标准的重要性、发展与应用，并展望未来气体传感器标准的发展趋势。
通过深入研究和分析，旨在为气体传感器领域的从业人员和相关研究者提供有益的参考和指导。
文章结构部分的内容如下：1.2 文章结构本文共分为三个主要部分：引言、正文和结论。
引言部分主要包括概述、文章结构和目的三个子部分。
在概述中，我们将介绍气体传感器的背景和意义。
文章结构部分将概述本文的整体结构，以帮助读者更好地理解文章的内容和安排。
目的部分将明确本文的目标和意图，从而指导读者在阅读过程中对重点内容的关注。
正文部分是本文的核心内容，详细介绍了气体传感器的基本原理、分类与应用以及性能指标。
在2.1小节中，我们将介绍气体传感器的基本原理，包括其工作原理和传感原理。
甲烷传感器超限断电功能测试制度
甲烷传感器超限断电功能测试制度1. 引言本规章制度旨在确保甲烷传感器超限断电功能的可行性和稳定性，保障企业的安全生产环境。
本制度适用于全部使用甲烷传感器的相关部门和岗位。
2. 管理标准2.1 设备购置与安装2.1.1 甲烷传感器的购置必需符合国家相关法律法规和标准，必需选择具备相应认证的产品。
2.1.2 购置的甲烷传感器必需经过严格的质量检测和测试。
2.1.3 甲烷传感器的安装必需符合厂商的规定，确保安装位置合理，且不受干扰。
2.2 超限断电功能测试频次2.2.1 超限断电功能测试应定期进行，首次测试在甲烷传感器安装并调试完成后进行。
2.2.2 常规测试频次为每季度进行一次，特殊情况下可以依据实际情况酌情加添测试频次。
2.3 测试流程2.3.1 测试前，必需确保测试人员熟识并理解以下内容：•甲烷传感器超限断电功能的原理和标准；•测试所需的设备和工具使用方法；•相关测试流程和操作规范。
2.3.2 测试过程中，需要严格依照以下流程进行：a)检查甲烷传感器的工作状态是否正常；b)模拟超限情况，使甲烷传感器检测到超限；c)察看甲烷传感器是否能够及时、准确地断电；d)重置甲烷传感器，并恢复到正常工作状态；e)记录测试结果和相关数据。
2.3.3 测试过程中，应注意以下事项：a)确保测试操作人员的人身安全；b)严禁在非测试区域进行测试操作；c)察看测试过程中的任何异常情况，并及时采取相应的应急措施。
2.4 超限断电功能测试记录及报告2.4.1 每次测试应当有认真的记录，包含但不限于以下内容：•测试时间；•测试人员；•测试操作过程；•测试结果；•异常情况记录。
2.4.2 依据测试记录，编写测试报告，汇总测试结果和异常情况，并提出相应的改进措施和建议。
3. 考核标准3.1 测试合格标准3.1.1 测试合格标准应符合国家相关法律法规和标准要求。
3.1.2 甲烷传感器超限断电功能测试应满足以下条件：a)在超限情况下，甲烷传感器能及时、准确地发出断电信号；b)断电信号能有效地掌控相关设备的运行，避开不安全。
AQ6203-2006煤矿用低浓度载体催化式甲烷传感器

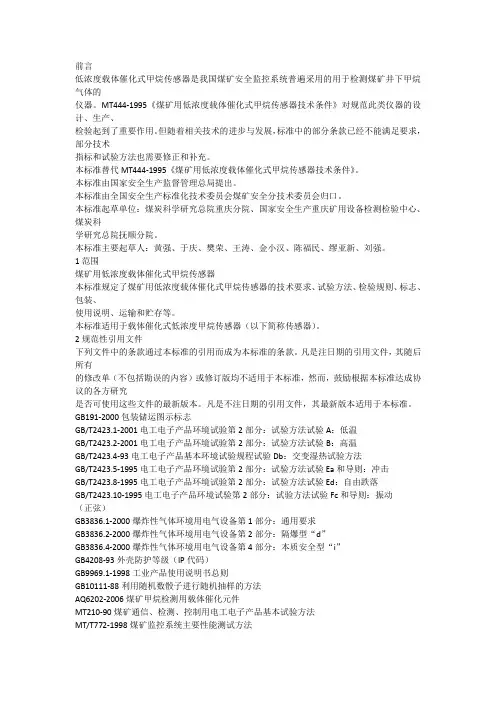

前言低浓度载体催化式甲烷传感器是我国煤矿安全监控系统普遍采用的用于检测煤矿井下甲烷气体的仪器。
MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》对规范此类仪器的设计、生产、检验起到了重要作用。
但随着相关技术的进步与发展，标准中的部分条款已经不能满足要求，部分技术指标和试验方法也需要修正和补充。
本标准替代MT444-1995《煤矿用低浓度载体催化式甲烷传感器技术条件》。
本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会煤矿安全分技术委员会归口。
本标准起草单位：煤炭科学研究总院重庆分院、国家安全生产重庆矿用设备检测检验中心、煤炭科学研究总院抚顺分院。
本标准主要起草人：黄强、于庆、樊荣、王涛、金小汉、陈福民、缪亚新、刘强。
1范围煤矿用低浓度载体催化式甲烷传感器本标准规定了煤矿用低浓度载体催化式甲烷传感器的技术要求、试验方法、检验规则、标志、包装、使用说明、运输和贮存等。
本标准适用于载体催化式低浓度甲烷传感器（以下简称传感器）。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB191-2000包装储运图示标志GB/T2423.1-2001电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2001电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-93电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.8-1995电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10-1995电工电子产品环境试验第2部分：试验方法试验Fc和导则：振动（正弦）GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.4-2000爆炸性气体环境用电气设备第4部分：本质安全型“i”GB4208-93外壳防护等级（IP代码）GB9969.1-1998工业产品使用说明书总则GB10111-88利用随机数骰子进行随机抽样的方法AQ6202-2006煤矿甲烷检测用载体催化元件MT210-90煤矿通信、检测、控制用电工电子产品基本试验方法MT/T772-1998煤矿监控系统主要性能测试方法3术语和定义3.1显示值displayedvalue传感器显示的测量数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲烷传感器性能指标甲烷传感器低浓度甲烷传感器甲烷传感器原理
产品有粉尘浓度传感器，一氧化碳传感器，二氧化碳传感器，二氧化氮传感器，二氧化硫传感器，风门传感器，GQH500氢气传感器，压力表，甲烷传感，甲烷报警仪等年底矿用设备大检修，
GJC4低浓度甲烷传感器主要特点
1．采用单片微机和高集成数字化电路，使电路结构简单，性能可靠，便于维修与调试。
•
2．实现了红外遥控调校零点、标校点、报警点等功能,使调校方便简单。
3．增加了传感器断电控制功能,并可任意设定断电点,实现了一机多用。
4．采用新型开关电源,降低了整机功耗,增加了仪器传输距离。
5．增加了故障自检功能,便于使用与维护。
6．设计了新的高强度外壳结构,增强了仪器抗冲击能力。
GJC4低浓度甲烷传感器满足了我国煤矿监测井下甲烷浓度的需要。
它可以连续自动地将井下甲烷浓度转换成标准电信号输送给配接设备，并具有就地显示沼气浓度值，超限声光报警等功能。
传感器经国家防爆检验机关进行联机检验后, 可与国内各类型监测系统及断电仪、风电瓦斯闭锁装置配套，适宜在煤矿采掘工作面、机电硐室，回风巷道等地点固定使用。
GJC4低浓度甲烷传感器适用条件
1、适用条件
环境温度：0℃～40℃
相对湿度：≤98%RH
大气压力：80kPa～116kPa
风速：0m/s～8m/s
适用于含有瓦斯或煤尘爆炸危险的煤矿井下。
GJC4低浓度甲烷传感器性能指标
测量范围：0.00%CH4～4.00%CH4
基本误差% CH4
0～1.00% ±0.10
1.00～3.00 真值的±10％
3.00～
4.00 ±0.30
分辨率：0.01%CH4
显示方式：4位LED 显示，并能表示显示值的正或负。
响应时间：传感器的响应时间（T90）应≤20s
报警点：可调，传感器出厂时设定在1.00%CH4，报警误差：±0.05%CH4。
报警方式：声、光，其中：
a) 声级强度：≥80dB(A)；
b) 光可见度：20m处清晰可见。
工作方式：扩散式
断电功能：
a) 断电点：可调，传感器出厂时设定在1.50%CH4
b) 复电点：可调，传感器出厂时设定在1.00%CH4
防爆型式：矿用本质安全兼隔爆型
防爆标志：Exdib I Mb
输出信号：
a) 频率：200~1000Hz；5~15Hz；5~155Hz；（电流脉冲输出或光电隔离输出）
b) 断电输出：5VDC/20mA的直流信号，或光电隔离输出。
外形尺寸：270 ×155 ×55mm
重量：≤1.3kg；
外壳材质：不锈钢。
