水准测量的仪器和工具

1.485m
.
水准尺
6.170m
图形： 水准仪 读数实
例
1.600m
.
尺垫
尺垫一般制成三角 形块，中央有一突起的 半圆球体。立尺前先将 尺垫用脚踩实，然后竖 立水准尺于半圆球体顶 上。尺垫的作用是提供 可靠的转点，防止水准 尺下沉及尺子转动时不 改变其高程。尺垫仅在 转点处竖立水准尺时使 用。
.
十字丝
物镜调焦螺旋
十字丝分划板是刻有十字丝的透明玻 璃板，由横丝（水平丝）和竖丝（纵丝） 组成，且相互垂直。十字丝的作用是瞄准 目标，横丝用于读取水准尺读数。十字丝 分划板上下两根短丝称为视距丝（分上丝、 下丝），用于测量距离。
物镜光心与十字丝交点的连线称为望 远镜的视.准轴，即视线。
DS3级微倾式水准仪
望远镜通过准星和照 门可以粗略瞄准目标。
物镜的作用是将目标
在望远镜内成像，转动物 镜调焦螺旋能使成像清晰。
目镜是一个放大镜，
能将物像和十字丝同时放
大，转动目镜调焦螺旋可
使十字丝清晰。
.
准星
目镜调焦螺旋
照门
目镜 物镜调焦螺旋
DS3级微倾式水准仪
目镜调焦螺旋
视准轴
物镜
目镜 上丝
十字丝分划板 竖丝
下丝
横丝
在工程测量中广泛使用的 是DS3级微倾式水准仪。
.
DS3级微倾式水准仪
DS3级微倾式水准仪水准仪主要由望远镜、水准器 和基座三部分组成。
望远镜
水准器
基座
.
DS3级微倾式水准仪
望远镜由物镜、物镜
调焦螺旋、目镜、目镜调 焦螺旋、十字丝分划板等 组成。7 望远镜的作用是准 确瞄准目标并在水准尺上 物镜 进行读数。
自动安平水准仪
.
电子水准仪
激 光 水 准 仪
激光水准仪
.
微倾式水准仪

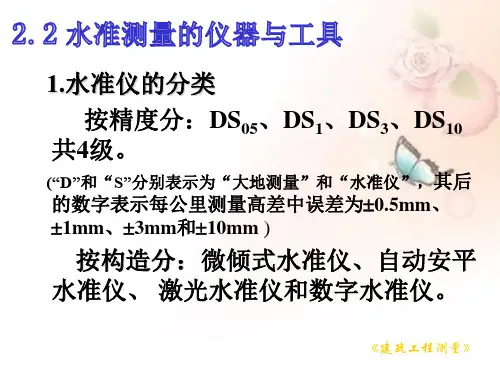

微倾式水准仪按精密程度 可分为DS05、DS1、DS3等级 别；其中D、S分别表示“大地 测量”和“水准仪”的汉语拼 音的第一个字母，下标数字表 示仪器的精度。如DS3级微式 倾水准仪，表示该级别仪器进 行水准测量时，每1千米往、 返测量，高差中数误差在 ±3mm以内。
水准测量的 仪器和工具
福州建筑职专 郑波
.
高程测量的方法有很多种， 其中，水准测量是高程测量中最 常用的方法。
水准测量所使用的仪器为 水准仪，工具有水准尺和尺垫。
.
水准测量的原理是借助水准仪提供的水平视线，配合水准
尺测定地面上两点间的高差，然后根据已知点的高程来推算未
知点的高程。
.
水准仪
微 倾 式 水 准 仪
.
水准尺
水准尺的分划不 是线划式而是区格式 的。每隔1厘米涂有 黑白（或红白）相间 的分格，即1格为1厘 米，每1分米处注有 数字。每个E有5厘米 长， E底边延伸处为 该段0点处 。读数直 接读米和分米，再数 厘米格，最后估读毫 米。读数遵循“从小 到大”的原则。
.
图形：
水准仪
读数实
水准尺
例
6.277m
松开制动螺旋，望
眼镜可在水平面内作 360°旋转。旋紧制动 螺旋时，可限制望远镜 转动。此时，转动微动 螺旋，可使望远镜在水 平方向作微小的转动 （即左右移动），从而 准确瞄准目标；转动微 倾螺旋，可使望远镜在 竖直方向作微小的转动 （即上下移动），从而 使使符合水准器的气泡 吻合，使视线水平。
微倾螺旋
制动螺旋
微动螺旋
ຫໍສະໝຸດ Baidu
制动螺旋旋紧后，微动螺
旋才起到微动作用。仪器做大的 转动时，需放松制动螺旋。
.
DS3级微倾式水准仪
仪器竖轴
仪器竖轴 符合水准器观察镜
轴座 脚螺旋
三角压板 底板
基座由轴座、脚螺旋、三角压板和底板组成。基座的 作用是支撑仪器上部并用连接螺旋与三脚架连接。水准仪 旋转轴的几何中心线称为仪器竖轴。
.
水准尺
双面水准尺（又称整尺），简称双面 尺，尺长有2m、3m等尺型，两根尺为一 对。一面是黑白格相间，称为黑面尺（又 称主尺）；一面是红白格相间称为红面尺 （又称副尺） 。黑面尺尺底从0开始。红 面尺尺底从4.687m或4.787m开始，尺底 从4.687m或4.787m开始，主要是为了检 核读数是否正确。双面尺必须成对使用， 即红面尺尺底为4.687m一把加红面尺尺 底为4.787m一把 。
小结
水准仪 水准测量的 仪器和工具 水准尺
DS3级 微倾式水准仪
构造的名称
构造的操作 方法及作用
双面水准尺
读数
尺垫
.
课后练习
教材《建筑工程测量》P25 ： 2-4、水准仪上的圆水准器与符合水准 器各起什么作用？当圆水准器气泡居中时， 符合水准器的气泡是否也吻合？为什么？
.
.
DS3级微倾式水准仪
圆水准器
管水准器
水准器有圆水准器和管水准器两种。圆水准器为带气泡的 圆柱形玻璃管。调节三个脚螺旋可使圆水准器中的气泡居中。 管水准器为带气泡的管状玻璃管。转动微倾螺旋，可使符合水 准器中的气泡吻合，即可使管水. 准器的气泡居中。
DS3级微倾式水准仪
符合水准器观测镜
玻璃有厚度， 若直接用肉眼观察， 斜视时会产生视差。 用符合棱镜系统观 察，可以避免上述 缺点。
.
DS3级微倾式水准仪
仪器竖轴
视准轴
仪器竖轴 视准轴
圆水准器的作用是标示仪器竖轴是否竖直。管水准器 的作用是标示视准轴是否水平. 。
水准尺
常用的水准尺有塔尺和 双面水准尺两种尺型。
塔尺（又称箱尺），是 用多节箱型尺套接在一起的 水准尺，这种尺携带方便， 但使用不当会产生下滑，容 易产生接头误差，因此要经 常检查接头衔接及卡簧。
