第二节 钢筋计算的基础知识
钢筋计算的过程是：从结构平面图的钢筋标注 出发，根据结构的特点和钢筋所在的部位，计算 每根钢筋的长度和根数，最后得到钢筋的重量。
目前十四页\总数二十二页\编于二十点
预算员在“套定额”时，都是采用钢筋重量作为钢筋工程量的。 当然钢筋计算还会用在钢筋下料的计算，就是根据平法施工图计算出 每根钢筋的形状和细部尺寸，还要考虑钢筋制作时的“弯曲伸长率”，这
一、钢筋的种类、符号及表示法
新的《混凝土工程施工质量验收规范GB50204-2002》及 11G101图集中将钢筋种类分为HPB300、HRB335、 HRB400、 HRB500等四种级别。 在结构施工图中，为了区别每一种钢筋的级别，每一 个等级用一个符号来表示，比如：热轧光圆钢筋
HPB300用φ表示（一级钢），热轧带肋钢筋HRB335用 表 示（二级钢），HRB400用 表示（三级钢），HRB500用 表示（四级钢）。
是钢筋工或者是钢筋下料人员所需要的。对于单根钢筋来说，预算长度和
下料长度是不同的，预算长度是按照钢筋的外皮计算，下料长度是按 照钢筋的中轴线计算，例如一根预算长度为1米长的钢筋，其下料长度 是小于1米的，因为钢筋在弯曲的过程中会变长，如果按照1米下料，肯

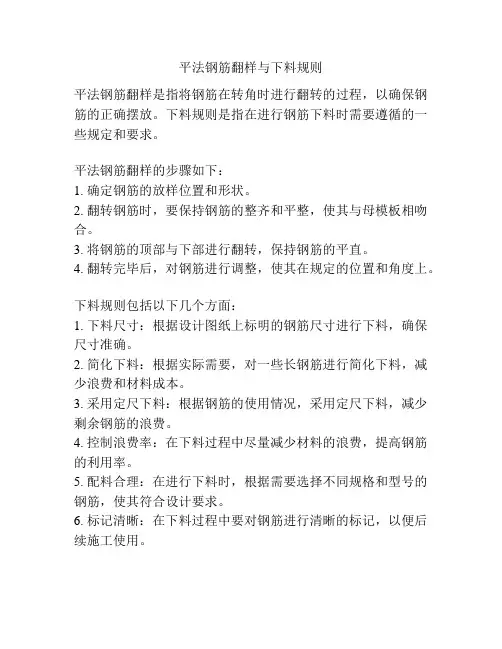

平法钢筋翻样与下料规则
平法钢筋翻样与下料规则
平法钢筋翻样是指将钢筋在转角时进行翻转的过程，以确保钢筋的正确摆放。
下料规则是指在进行钢筋下料时需要遵循的一些规定和要求。
平法钢筋翻样的步骤如下：
1. 确定钢筋的放样位置和形状。
2. 翻转钢筋时，要保持钢筋的整齐和平整，使其与母模板相吻合。
3. 将钢筋的顶部与下部进行翻转，保持钢筋的平直。
4. 翻转完毕后，对钢筋进行调整，使其在规定的位置和角度上。
下料规则包括以下几个方面：
1. 下料尺寸：根据设计图纸上标明的钢筋尺寸进行下料，确保尺寸准确。
2. 简化下料：根据实际需要，对一些长钢筋进行简化下料，减少浪费和材料成本。
3. 采用定尺下料：根据钢筋的使用情况，采用定尺下料，减少剩余钢筋的浪费。
4. 控制浪费率：在下料过程中尽量减少材料的浪费，提高钢筋的利用率。
5. 配料合理：在进行下料时，根据需要选择不同规格和型号的钢筋，使其符合设计要求。
6. 标记清晰：在下料过程中要对钢筋进行清晰的标记，以便后续施工使用。
总之，平法钢筋翻样和下料规则对于保证钢筋施工的质量和效益非常重要，需要在施工过程中严格遵守。
钢筋翻样方法及实例

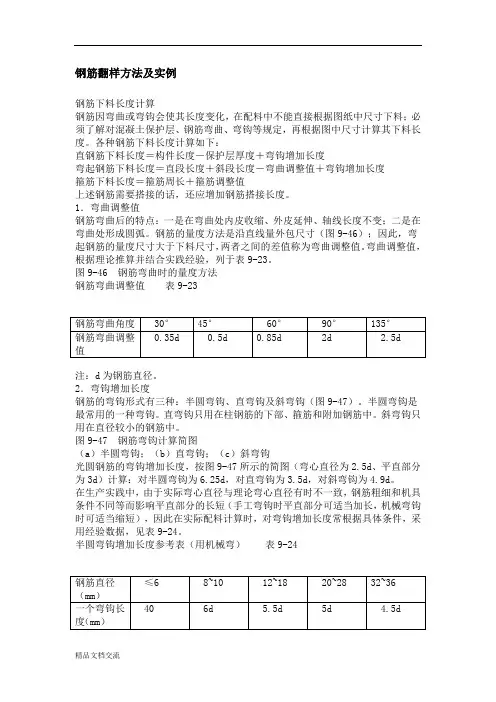

钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-243．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
弯起钢筋斜长系数见表9-25。
图9-48 弯起钢筋斜长计算简图（a）弯起角度30°；（b）弯起角度45°；（c）弯起角度60°弯起钢筋斜长系数表9-25注：h0为弯起高度。
钢筋翻样方法及实例
钢筋翻样方法及实例
钢筋翻样方法是指将钢筋在施工过程中反面放置或旋转，以保证钢筋表面的氧化层均匀分布，提高钢筋与混凝土的粘结力和抗锈蚀能力。
下面给出两种钢筋翻样的实例：
1. 线式钢筋翻样法：
a. 首先，将钢筋从堆放区域取出；
b. 按照需要进行钢筋的盘根排列，保持钢筋之间有一定的间隙；
c. 将钢筋放入具备反面放置条件的场地上，确保钢筋相对平整且不交叉；
d. 定期观察钢筋表面氧化层的分布情况，根据需要进行翻样操作。
翻样时，可以使用起重设备或人力将钢筋翻转，确保每根钢筋的表面都能均匀暴露在空气中。
2. 斜型钢筋翻样法：
a. 钢筋从堆放区域取出后，根据需要对钢筋进行盘根排列；
b. 将钢筋放入具备一定坡度的场地上，并确保钢筋相对平整不交叉；
c. 钢筋表面的氧化层会随着时间的推移逐渐均匀分布在钢筋表面。
在使用时，将钢筋从场地取出，使原来朝上的一面朝下放置，并确保钢筋相对平整。
需要注意的是，在进行钢筋翻样时，必须小心操作，避免钢筋的损坏或交叉错乱，以确保钢筋的质量和使用效果。
全套钢筋翻样(翻样技术)
受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋。
吊筋等.怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋,直径小的钢筋为分布筋；以布置上来区分:正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板)相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝。
属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）图中布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋箍筋: 用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来,同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋.架立钢筋的直径与梁的跨度有关.）贯通筋是指贯穿于构件（如梁)整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？在钢筋布置上，架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置，架立筋从字面是就可以知道起架立作用,如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够,无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
最全平法钢筋翻样
平法钢筋翻样，技术要点转载自桔子汁转载于2010年05月30日 14:24 阅读(9) 评论(0) 分类：平法钢筋举报一、梁：1. 焊接按绑扎计算长度，预算时不另行计算焊接费用，机械连接费用由双方协议确定。
2. φ＞12时，8米一个搭接，φ≤12时，12米一个搭接。
3. 梁端加密区（Ⅱ级）长度=1.5hb 。
hb——梁高4. 绑扎搭接区内箍筋应加密，机械连接没有箍筋加密要求。
5. 定额计算时只分φ10以内和φ10以外两类计费。
6. 根据最新的03G101图集规定，支座负筋伸向梁中的长度第一皮和第二皮均按1/3较大跨长度值取用（原图集中规定为支座负筋伸向梁中的长度第一皮按1/3较大跨长度值，第二皮均按1/4较大跨长度值取用）.二、板：板筋主要有：1）受力筋（单向、双向、单层、双层）；2）支座负筋；3）分布筋；4）附加钢筋（角部的附加放射筋，洞口附加钢筋）5）支撑钢筋（双层钢筋时支撑上下层）1．受力筋：底筋长度L=净长+左支座max {b/2、5d}+右支座max {b/2、5d}+两端弯钩（如果是Ⅰ级钢筋）；面筋长度L=净长+2 la（两端均为端支座）b——支座宽，d——钢筋直径。
根数=（净长-扣减值）/布筋间距+12.支座负筋及分布筋：负筋长度=设计负筋长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】负筋根数=布筋范围/布筋间距+1；分布筋长度：有3种计算方法：1）和负筋搭接计算（采用150搭接长度或250最小锚固长度和300最小搭接长度，任取一种）；2）按轴线长度计算；3）按负筋布置范围长度计算。
以上三种方法都可以，但首选第一种方法。
3. 附加钢筋（角部的附加放射筋，洞口附加钢筋）及支撑钢筋（双层钢筋时支撑上下层）：附加钢筋长度=设计标示长度+左弯折+右弯折【板厚-2×保护层（预算时只减一个保护层）】（注：角部放射筋长度有时长度是从角部向两边逐步递减的）支撑钢筋是为了保证双层筋的上层钢筋位置的措施钢筋（码凳），一般情况下是每间距1米布置一根，规格为比板筋大一个规格，长度为该跨净跨长度，支撑腿长度为板厚减保护层的两倍腿间距为1米。
平法钢筋翻样与下料规则
平法钢筋翻样与下料规则一、引言平法钢筋翻样与下料是在建筑施工中常见的操作，它涉及到钢筋的处理和加工，直接关系到工程质量和安全。
本文将介绍平法钢筋翻样与下料的基本规则和注意事项，以帮助施工人员正确进行操作，提高工作效率和质量。
二、平法钢筋翻样规则平法钢筋翻样是指将钢筋从竖直方向翻转到水平方向的操作。
平法钢筋翻样的规则如下：1. 确定钢筋的长度和直径，根据设计图纸和要求进行测量，避免测量误差。
2. 根据设计要求和施工图纸，确定钢筋的数量和位置。
3. 将钢筋从垂直放置的状态转换为水平放置的状态，需要注意以下几点：a. 使用专用工具如吊车、起重机等将钢筋从垂直位置抬起。
b. 在抬起钢筋的过程中，要确保钢筋的稳定，避免发生意外。
c. 将钢筋放置在水平的支撑物上，确保其稳定。
4. 翻样后的钢筋要进行检查，确保其符合设计要求和质量标准。
如有问题，及时进行修复或更换。
三、平法钢筋下料规则平法钢筋下料是指将钢筋按照设计要求和尺寸进行切割的操作。
平法钢筋下料的规则如下：1. 根据设计图纸和要求，确定钢筋的长度和直径。
2. 使用专用的切割工具，如钢筋切割机、剪刀等，将钢筋切割成所需的长度。
3. 切割钢筋时要注意以下几点：a. 确保切割工具的刀片锋利，避免切割不准确或产生毛刺。
b. 根据设计要求和尺寸进行准确的切割，避免浪费和错误。
4. 切割后的钢筋要进行检查，确保其长度和质量符合设计要求和标准。
如有问题，及时进行修复或更换。
四、注意事项在进行平法钢筋翻样与下料操作时，还需要注意以下事项：1. 操作人员要具备相关的操作技能和经验，遵循安全操作规程，确保人身安全和工程质量。
2. 工具和设备要保持良好的状态，定期检查和维护，避免故障和意外发生。
3. 翻样和下料的过程中，要注意保护现场环境，避免损坏其他构件或设备。
4. 钢筋要妥善存放，避免受潮、受热或受损，影响其使用性能和质量。
5. 翻样和下料的操作要符合相关的法律法规和标准，避免违规操作和造成安全隐患。
钢筋翻样方法及实例讲解
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
全套钢筋翻样(翻样技术)
全套钢筋翻样(翻样技术)钢筋翻样是一种钢筋处理方法，通过将钢筋反转使得原本暴露在外的轻锈和酸蚀等痕迹被埋葬在混凝土内部，从而达到保护钢筋的目的。
这里介绍的是全套钢筋翻样，也是最常用的一种翻样技术。
前期准备在进行全套钢筋翻样前，我们需要做好以下几个准备工作：1. 准备好需要翻样的构件和钢筋我们需要清理构件表面的污物、灰尘等杂质，然后将需要翻样的钢筋进行清洗，确保表面干净。
2. 准备好清理钢筋表面的工具我们需要使用钢刷、水枪、清洗剂等工具来清洗钢筋表面，确保表面洁净。
3. 准备好翻样用的工具和材料翻样用的工具包括绳索、电动滑轮、铁丝、钢板等，材料包括木板、软木垫片、胶带等。
具体操作1. 钢筋绑扎将准备好的钢筋按照构件的图纸要求进行绑扎，确保钢筋布置垂直、平行，间距均匀。
2. 钢筋清洗采用钢刷、水枪等工具清洗钢筋表面，去除锈蚀、油污等杂质，保证钢筋表面干净。
3. 构建起重系统利用电动滑轮将绳子穿过构件上的预留孔，然后用固定绳索的方式构建起重系统，确保钢筋可以被吊装。
4. 钢板固定借助固定钢板固定绳索，确保绳索与构件表面的距离符合要求，同时还可以利用软木垫片调整绳索的位置和角度。
5. 起重翻转通过电动滑轮将绳索升高并借助钢板将钢筋翻转到需要处理的位置，确保钢筋的翻转速度和角度符合要求。
6. 填充混凝土将构件内部填充混凝土，确保钢筋处于混凝土内部，从而保护钢筋。
注意事项1.钢筋在翻转过程中需要小心，特别是当钢筋被吊装时，需要确保绳索等吊装设备的牢固程度。
2.在翻转过程中，需要避免钢筋表面受到损伤。
3.填充混凝土时，应注意混凝土的配合比和搅拌时间，以确保混凝土质量符合要求。
总结全套钢筋翻样是一种保护钢筋的重要方法，可以将钢筋表面的锈蚀和腐蚀等痕迹埋葬在混凝土内部，从而达到长期保护钢筋的目的。
在进行翻样操作时，需要做好充分准备，特别是钢筋绑扎和吊装等环节需要小心谨慎，避免发生不必要的安全事故。
钢筋翻样口诀，16g101平法口诀
钢筋翻样口诀，16g101平法口诀专业：翻样培训、翻样软件、出售图集箍筋心法总诀二十二句箍筋鹰钩属必须，从有101图集开始，凡属箍筋，均要求做成135度的斜弯钩。
内净尺寸最适宜，箍筋在计算时，可按外包尺寸和内净尺寸，唯有内净尺寸最符合施工实际。
钩长十倍平直段，箍筋斜弯钩的平直段长度，第一点要求不小于直径的10倍d。
七十五毫不短于，箍筋斜弯钩的平直段长度，第二点要求不小于75毫米。
二级**选大值，上述两点要求在实际算料时，要采取较大的数值。
计算料长加三d，箍筋因为按内净尺寸计算，弯成之后出现长度缩减，所以在下料长度计算时，要额外增加3倍d。
抗剪加密分三种，箍筋加密，是为了承担梁的剪力，箍筋在梁中，加密的情况总分为3种，二倍梁高震一级，当用于一级抗震时，在梁支座根部，加密长度为2倍的梁高度。
二三四级一点五，当用于二三四级抗震时，在梁支座根部，加密的长度为1.5倍的梁高度。
非框非震不加密，不是框架梁，不是抗震要求的梁，箍筋都不设置加密。
复合内箍重叠边，当出现复合箍筋时，提倡大箍套小箍，其内箍的重叠边计算非同往常，计算内尺费心机，计算内箍的重叠边，需要花费心思，认真对待，不是一般人能够算得准。
勿忘减去保护层，计算时，千万不要忘记减去钢筋的保护层，第一件事就是要先减保护层，依照外箍细分析，内箍的计算，首先要依照外箍来仔细分析它的各项数值关系，先去角筋两半径，计算内箍，依照外箍筋减去两个纵筋的半径，再除纵根减掉一，减去半径之后，才是纵筋的均分起止线段，去掉1根纵筋数，为1格，包含几格乘上几，如果内箍所含的纵筋不是1格，那么有几格就乘上几，至此未完别着急，一般情况下，计算到这里，就忽视了下两步的计算过程，使计算结果不准确回头再加两半径，到此时，千万别忘了，回头再加上两个纵筋的半径，再加型差三毫米，这还不算完，还要再加上成型和绑扎时所出现的偏差，通长值为3毫米，此为箍筋心法诀，这是计算箍筋的重要心法口诀，各位**需牢记。
平法钢筋翻样与下料规则
平法钢筋翻样与下料规则钢筋是建筑施工中常用的重要材料之一，用于加固混凝土结构的强度和稳定性。
在钢筋的加工过程中，平法翻样与下料是非常关键的环节，它影响着钢筋加工的效率、质量和安全。
下面将具体介绍平法钢筋翻样与下料的规则。
平法钢筋翻样是指将原料钢筋按照长度、直径和使用要求进行整理，方便在施工现场进行下料和组装。
下料是指根据图纸和设计要求，将钢筋按照特定的尺寸、长度和形状切割成所需的部件。
平法翻样与下料需要遵循以下规则：1.制定详细的操作规程：平法钢筋翻样与下料是一项复杂的工序，必须制定详细的操作规程，包括工艺流程、操作步骤、安全要求等，以确保整个过程的顺利进行。
2.准确测量并标记：在平法翻样前，首先需要对钢筋进行准确的测量，并在每根钢筋上进行清晰的标记。
标记应包括钢筋的长度、直径和编号等信息，以便在下料时能够准确找到所需的钢筋。
3.按照使用要求分类：根据钢筋的使用要求，将不同类型和规格的钢筋进行分类。
这样可以在下料时一次性提取所需的钢筋，减少浪费和提高效率。
4.安全防护措施：在进行平法翻样与下料时，必须注意安全防护。
操作人员应穿戴好安全帽、手套、防护眼镜等个人防护装备，同时，机械设备也需要保持正常运转并定期检查，确保操作的安全性。
5.精确的切割尺寸：下料时必须根据图纸和设计要求进行精确的切割。
在使用机械设备进行切割时，操作人员需要掌握好机械设备的使用方法，保证切割尺寸的准确性。
6.充分利用材料：在进行平法翻样与下料时，应尽可能地充分利用材料，减少浪费。
对于较短的废料，可以进行二次加工，避免资源的浪费。
7.及时清理现场：平法翻样与下料时会产生大量的废料和碎片，及时清理现场是至关重要的。
清理现场可以减少安全隐患，保持工作环境的整洁。
总之，平法钢筋翻样与下料规则是保证钢筋加工质量和安全的基础。
准确测量、精确标记、分类整理和安全防护都是保证平法钢筋翻样与下料规则顺利进行的重要环节。
只有在严格按照规定操作，才能确保钢筋加工的质量、效率和安全。
钢筋翻样方法及实例
钢筋翻样方法及实例
钢筋翻样是用来改变钢筋的横截面形状的一种埋设方式。
它的基本原理是，当钢筋的横截面被翻转时，其弯掣力特性和荷载–曲线特性和传统的直线形钢筋完全一样，但却可以节省施工和工程材料。
在施工过程中，先将钢筋按正常的挤压方式固定在结构上，然后使用翻转件将钢筋翻转，使横截面翻转成预定的形状。
翻转的时候可以使用翻转架、焊接架或车轮一起使用，以确保钢筋完全地翻转到指定位置。
安装完成后，将钢筋的截面形状根据实际使用的情况进行紧固。
下面举例说明钢筋翻样的实施方法：在建筑结构的墙壁上安装水平钢筋，这些钢筋安装方法为普通挤压，而水平翻转90度使钢筋变成穹形翻转，在这种情况下钢筋的翻转法兰可以用车轮安装，将钢筋固定在墙壁上，确保钢筋完美地翻转。
因为钢筋翻样可以减少钢筋安装和维修的施工量，降低施工成本，所以在现今的工程实践中受到了越来越多的重视和应用。
但是，由于钢筋的型号和规格各不相同，在实施钢筋翻样时要注意，确保施工时安全和质量要求的情况。
总的来说，钢筋翻样是一种新型的、高效的钢筋埋设方式，可以显著地减少施工量，同时保证施工和安装质量，在工程中均有很好的实用性和应用价值。
钢筋翻样8大方法
钢筋翻样8大方法导读钢筋翻样发展到现在，已经形成8种操作方法。
以下的前3种方法，是最原始最基本的翻样方法，其余方法则需要用电脑操作。
1、単筋法单筋法，又叫单筋录入法，是最基本最原始的抽筋方法之一，可以用文字，也可以用表格表示。
计算时，只要有结构图纸、一支笔、一张纸、一个计算器就可以。
单筋法的优点是简单、灵活、方便、快捷，适用于数量很少且构造简单的构件，如独立或条形基础、过梁、简支梁、小面积建筑物的圈梁、雨篷、阳台、单层排柱、构造柱、相同进深且又相等开间的板、直板式楼梯等等，这些构件数量少，构造单一，用手算轻而易举，没必要用到电脑。
如果在电脑上使用单筋录入法，在编程时，各种钢筋的形状、尺寸注写位置已经考虑周全，使用人员只需点击激活，为单根钢筋加上尺寸数字，之后下料长度和结算汇总便会自动完成。
单筋法依靠的是翻样基本功，包括平法基本功、识图算料其本功、钢筋施工专业基本功，这几样缺一不可，凡涉及到翻样的知识必须完全掌握，如各种参数系数、各种构件、各种配筋情况，全要了如指掌，方能胜任。
在8种翻样方法中，无论哪一种，都要在单筋法之上进行延伸。
2、放样法放样法既可以手算也可以用电脑操作，有放大样、放小样、放实样之分。
手算时在草稿纸上放小样，在平地或者木板上放实样，实际量取放样数值直接应用。
放样法只能应用在异形复杂的钢筋计算上，特别是斜边形、三角形或圆形的钢筋，还有缩尺配筋，为了核实手算结果的准确性，放实样是最佳选择。
放样法在电脑上操作，要比实地操作简单许多，但是必须会使用ca d软件。
另外，除了斜形和圆形之外，每当遇到钢筋搭接和焊接时，不管是手算还是电脑操作，都应当通过放样进行校核，这是唯一确保精准的最有效的方法。
3、表示法表示法，也叫平面表示法，这是在平法基础上，进行二次标注，让班组作业人员一看就懂就会绑扎的一种快速出图方法，手算和电脑操作都可行。
手算时，需要复印一份施工蓝图，手工算好钢筋数值，将钢筋各边长数字直接写在复印的图上，工人们就可以拿它干活了。
