雷达液位计常见故障及其处理方法.doc
雷达液位计故障分析及维护策略
雷达液位计故障分析及维护策略摘要:本文简单介绍了雷达液位计常见问题及干扰回波的处理方法,主要阐述了罗斯蒙特雷达液位计在庆阳石化公司罐区及硫磺污水池应用中典型的故障,通过分析故障产生的原因提出相应的解决方法。
针对雷达液位计在罐区及硫磺污水池应用过程中出现的故障，采取不同的解决策略及防护措施，从而大大降低了雷达仪表故障率降。
关键字：雷达液位计组态信号门限值故障处理雷达液位计是一种非接触式、可靠性较高的液位测量仪表。
非接触式测量是近年来测量物位的主要方法，综合解决了大多数标准插入式仪表检测元件易被介质污染和腐蚀等诸多难题。
此外雷达液位计因雷达波能穿透许多泡沫、烟雾及蒸汽等介质，不受变化的环境影响可靠地测量出精确的液位值。
罗斯蒙特雷达液位计采用非接触测量方式受测量介质特性影响小、测量精确可靠，不需要重新标定，因而可增加正常运行时间护等优点,在石油化工行业得到广泛应用。
1、罗斯蒙特雷达液位计原理罗斯蒙特雷达液位计采用储罐中产品的液位由罐顶天线发送的雷达信号测量。
在雷达信号被产品表面反射后，天线会检取回波。
由于信号频率是变化的，回波的频率与此时发送的信号的频率稍有不同。
频率差与距产品表面的距离成正比，因此可以精确计算液位。
这种方法称为调频连续波 (FMCW)。
2、罗斯蒙特雷达液位计使用情况庆阳石化公司罐区雷达液位计主要用总线输出至FCU（现场通讯单元）用于连接现场设备和控制室的上位机,输出MODBUS协议信号一台现场通讯单元最多可连接32台现场雷达输出信号给系统数据通讯设备,提供6路(FB及GB)通信口用于信号输入及输出提供4路FB信号输入口, 每一路FB口(即一根电缆) 最大允许连接8台设备(雷达液位计)。
2.1 罐区雷达液位计使用情况：储运罐区使用罗斯蒙特雷达液位计共计48台，投用以来测量数据准确、运行稳定、维护工作量相对较小。
但也出现过故障，2013年12月份，302、303两个单元雷达夜位计测量均出现过通讯中断的情况，经检查由于气温降低原因，现场阻抗过大，因每一路通讯端口FB口最多允许连接8台雷达液位计，阻抗过大超出了FB口自身承载台数，所以会出现通讯中断的情况。
雷达液位计常见故障及处理
雷达液位计常见故障及处理作者：王飞来源：《中国化工贸易·中旬刊》2017年第01期摘要：本文简要分析了格尔木炼油厂油品油品车间罐雷达液位计存在虚假回波使得液位测量出现错误并提出相应的解决办法，对我厂的长周期运行方面有较为实际的意义。
同时介绍了雷达液位计的工作原理以及安装和维护。
关键词：雷达液位计；液位；测量；工作原理；故障处理格尔木炼油厂油品车间罐区目前使用的液位计大多数都是雷达液位计，但是雷达液位计一直存在着存在虚假回波导致雷达液位计出现测量错误导致显示测量错误。
给操作人员带来很大不便，也影响生产。
这些虚假的回波信号主要是由于旁通管内可能存在毛刺、焊渣、焊封还有液化气内的杂质会附着在旁通管管壁上引起雷达波在该位置产生较强回波；冬季外部温度低，罐内油品温度高，导致雷达天线系统上凝结水或者冰；雷达探头粘附了油污等东西使信号发射不出去等原因产生虚假回波，给出假液位；当液位较低时候，雷达波可能会发生穿透介质，产生的虚假回波为罐底产生的回波，导致雷达液位计显示假液位。
要解决此问题我们需要对雷达液位计先有足够的认识。
雷达液位计的工作原理和安装的注意事项对雷达液位计的正确和正常使用是很重要的也是我们所应掌握的，这样我们才会更好的为炼厂的生产服务。
1 测量原理能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件背转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量[1]。
电磁波在空气中是以光速传播的，雷达液位计距离物料表面的距离可用下式表示：D =（1/2）*CT式中： D ———雷达液位计距离物料表面的距离；C ———光速T ———脉冲时间。
则液位为：L = E - D式中：L ———液位；E ———罐的总高；D ———空高。
即使在存在虚假反射的时候，最新的微处理技术和独一无二的ECHOFOX-软件也可以准确地分析出物位回波。
通过输入容器尺寸，可以将上空距离值转换成与物位成正比的信号。

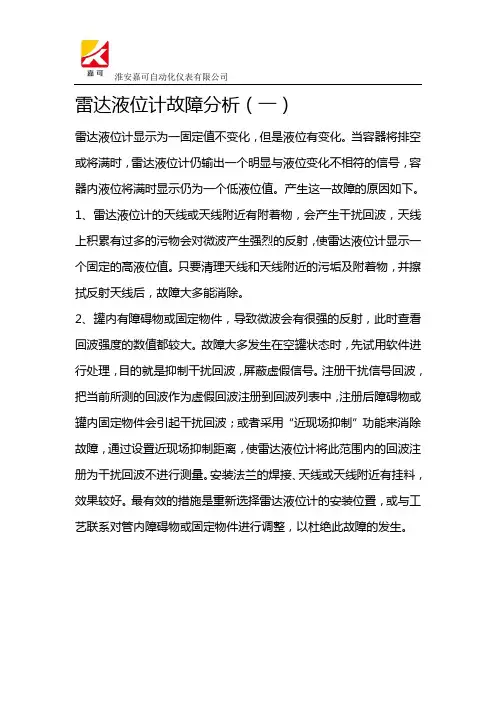

雷达液位计故障分析(一)
淮安嘉可自动化仪表有限公司
雷达液位计故障分析（一）
雷达液位计显示为一固定值不变化，但是液位有变化。
当容器将排空或将满时，雷达液位计仍输出一个明显与液位变化不相符的信号，容器内液位将满时显示仍为一个低液位值。
产生这一故障的原因如下。
1、雷达液位计的天线或天线附近有附着物，会产生干扰回波，天线上积累有过多的污物会对微波产生强烈的反射，使雷达液位计显示一个固定的高液位值。
只要清理天线和天线附近的污垢及附着物，并擦拭反射天线后，故障大多能消除。
2、罐内有障碍物或固定物件，导致微波会有很强的反射，此时查看回波强度的数值都较大。
故障大多发生在空罐状态时，先试用软件进行处理，目的就是抑制干扰回波，屏蔽虚假信号。
注册干扰信号回波，把当前所测的回波作为虚假回波注册到回波列表中，注册后障碍物或罐内固定物件会引起干扰回波；或者采用“近现场抑制”功能来消除故障，通过设置近现场抑制距离，使雷达液位计将此范围内的回波注册为干扰回波不进行测量。
安装法兰的焊接、天线或天线附近有挂料，效果较好。
最有效的措施是重新选择雷达液位计的安装位置，或与工艺联系对管内障碍物或固定物件进行调整，以杜绝此故障的发生。

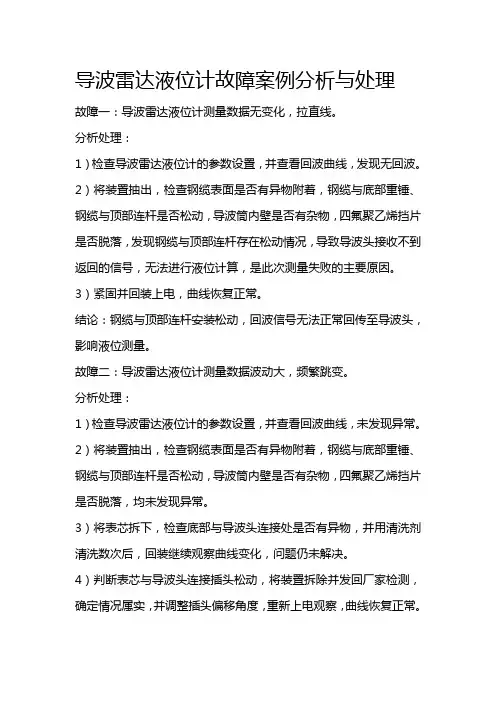

导波雷达液位计故障案例分析与处理
导波雷达液位计故障案例分析与处理故障一：导波雷达液位计测量数据无变化，拉直线。
分析处理：1）检查导波雷达液位计的参数设置，并查看回波曲线，发现无回波。
2）将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，发现钢缆与顶部连杆存在松动情况，导致导波头接收不到返回的信号，无法进行液位计算，是此次测量失败的主要原因。
3）紧固并回装上电，曲线恢复正常。
结论：钢缆与顶部连杆安装松动，回波信号无法正常回传至导波头，影响液位测量。
故障二：导波雷达液位计测量数据波动大，频繁跳变。
分析处理：1）检查导波雷达液位计的参数设置，并查看回波曲线，未发现异常。
2）将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，均未发现异常。
3）将表芯拆下，检查底部与导波头连接处是否有异物，并用清洗剂清洗数次后，回装继续观察曲线变化，问题仍未解决。
4）判断表芯与导波头连接插头松动，将装置拆除并发回厂家检测，确定情况属实，并调整插头偏移角度，重新上电观察，曲线恢复正常。
结论：表芯与导波头的连接方式为同轴插针式，在拆装表芯时，对位不准确，容易造成插针偏移，影响液位测量的精准度。
故障三：导波雷达液位计测量数据波形异常。
分析处理：1）检查导波雷达液位计的参数设置，并查看回波曲线，未发现异常。
2）将装置抽出，检查钢缆表面是否有异物附着，钢缆与底部重锤、钢缆与顶部连杆是否松动，导波筒内壁是否有杂物，四氟聚乙烯挡片是否脱落，均未发现异常。
3）将表芯拆下，检查底部与导波头连接处是否有异物，并用清洗剂清洗数次后回装继续观察曲线变化，问题仍未解决。
4）更换新表芯，重新设置参数，上电后观察曲线变化情况，问题仍未有效解决。
5）将导波雷达液位计与其它导波雷达液位计互换，并合理设置参数，调整后问题仍未解决。
结论：导波雷达液位计与其它导波雷达液位计互换后，波形有所好转，但是出现平顶现象，初步判定该问题与装置无关，可能是导波筒的影响。
雷达液位计常见故障及处理方法
雷达液位计是一种常用的流程控制仪表，广泛应用于化工、石油、制药等行业中。
然而，雷达液位计在使用过程中也会遇到一些常见故障，如误差大、测量不准确等问题。
本文将针对雷达液位计常见的故障进行分析，并提出相应的处理方法，以便读者在日常工作中能够更好地应对雷达液位计的故障问题。
一、雷达液位计误差大的原因及处理方法1. 天线布线不良：雷达液位计误差大的一个常见原因是天线布线不良。
因为雷达液位计是通过发射和接收雷达波来测量液位的，如果天线的布线不良，就会导致信号传输不畅，从而影响测量的准确性。
处理方法是检查天线的布线是否良好，必要时更换天线。
2. 天线积尘：另一个导致雷达液位计误差大的原因是天线积尘。
如果雷达液位计的天线长时间没有清洁，就会积聚灰尘，导致接收和发送的雷达波受到影响，从而影响测量的准确性。
处理方法是定期清洁天线，保持其表面的清洁。
3. 天线角度不当：雷达液位计的天线角度不当也是导致误差大的一个常见原因。
天线角度不当会导致雷达波的发送和接收方向不准确，影响信号的传输和测量结果。
处理方法是调整天线的角度，确保其与液体的垂直角度一致。
二、雷达液位计测量不准确的原因及处理方法1. 液位杂波干扰：雷达液位计在测量液位时，可能会受到周围环境的杂波干扰，从而导致测量结果不准确。
处理方法是优化雷达液位计的安装位置，避免周围设备的电磁辐射干扰，并采用滤波器等措施消除杂波影响。
2. 液体介质变化：另一个导致雷达液位计测量不准确的原因是液体介质的变化。
因为雷达液位计是通过测量液体和介质的相对介电常数来测量液位的，如果液体的介质常数发生变化，就会导致测量结果不准确。
处理方法是对液体介质进行定期检测和校准，确保其介电常数的稳定性。
3. 反射目标不明确：雷达液位计在测量时需要有清晰的反射目标，如果反射目标不明确，就会影响雷达波的传输和接收，从而导致测量不准确。
处理方法是对液体容器进行清洁和维护，确保反射目标的清晰度和稳定性。
雷达液位计常见故障现象及处理办法
雷达液位计常见故障现象及处理方法导波雷达液位计安装调试便利，维护工作量小，适应性强，高性能、高精度、工作性能稳定牢靠，操作便利安全，保护等级较高，抗干扰本领强，使用寿命长，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业的液位与物位生产的容器现场测量要求。
在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。
微波信号的传输不受大气的影响，所以它在测量生产过程中具有挥发性气体、高温（350℃）、高压、蒸汽、真空及高粉尘等恶劣环境时有很强的优势，是一种性价比很高的仪表。
好的仪表也要擅长使用与维护，尤其象导波雷达液位计这种精密数字仪表，良好的安装与使用、维护不仅可以保证仪表稳定精准的测量，也会大大延长仪表的使用寿命。
下文就重要介绍一下，导波雷达液位计（物位计）在使用过程中，较为常见的四种故障以及相应的处理方法!故障现象一对于天线结疤的处理：介电常数很小的挂料在干燥状态下对测量无影响，而介电常数很高的挂料则对测量有影响。
可用压缩空气吹扫（或清水冲洗），且冷却的压缩空气可降低法兰和电器元件的温度。
还可用酸性清洗液清洗碱性结疤，但在清洗期间不能进行料位测量.故障现象二探头结疤和频繁故障处理方法：第一个方法是将探头安装位置提高，但是有时候安装条件限制，不能提高的情况下，就应采纳将料位测量值与该槽的泵联锁的方法，解决这一难题：将最高料位设定值减小0.5m左右，当料位达到该最高值时，即可停进料泵或开启出料泵。
故障现象三关于泡沫对测量的影响：干泡沫和湿泡沫能将雷达波反射回来，对测量无影响；中性泡沫则会汲取和扩散雷达波，因而严重影响回波的反射甚至没有回波。
当介质表面为稠而厚的泡沫时，测量误差较大或无法测量，在这种工况下，雷达料位计不具有优势，这是其应用的局限性。
故障现象四被淹相应的处理方法：解决这种问题的方法是将雷达料位计改为导波管式测量。
仍在原开孔处安装导波管式雷达料位计，导波管高于排汽管0.2m左右，这样一来，即使显现料浆从排汽管溢出的恶劣工况，也不会使料位计天线被料浆淹没，而且避开了搅拌器涡流的干扰及大量蒸汽从探头处冒出，削减了对探头的损害，同时由于导波管聚焦效果好，接收的雷达波信号更强，取得了很好的测量效果。
雷达液位计常见故障有什么
官方网址雷达液位计常见故障有什么雷达液位计的应用越来越广泛，所以在使用时，大家经常会遇到一些问题，今天在这里给大家简单说一下常见的故障及排查方法，如果有什么问题解决不了，可以随时联系我们——成都永浩机电工程技术有限公司。
常见故障如下：1、确认仪表的供电电源符合仪表的使用要求并保证和仪表连接良好。
如果供电电源电压低于仪表额定电压范围，可能导致仪表表头无显示或不断重启。
如果供电电源电压高于仪表额定电压范围，严重的可能烧坏表头。
2、确认编程器VP与仪表接触良好。
如果编程器与仪表没有良好接触，则在编程器的显示屏上没有显示。
3、确认料位的变化范围处于仪表的量程设置范围之内。
官方网址①盲区范围②量程设定③高位调整④低位调整0%对应输入(4)低位调整值（传感器参考平面到料位最低点之间的距离），仪表对应输出4mA。
100%对应输入(3)高位调整值（传感器参考平面到料位最高点之间的距离），仪表对应输出20mA。
如果当前料位处于量程设置范围之外，有可能显示回波弱的故障代码E14。
如果量程设置与实际安装位置到罐底距离不等，则料位输出的零点和罐底不重合，会产生一个固定的偏差。
4、确认仪表符合使用手册上的安装要求。
（1）需保持与罐壁有适当的距离（具体参考选型手册）。
此种状况会影响前段回波曲线形状，影响测量（参考下图）官方网址（2）避免仪表探头下方有明显的障碍物，阻碍探测波顺利到达被测介质表面。
由于干扰信号可能导致仪表输出比料位高；或在真实料位和干扰波信号之间跳变（参考下图）。
以上是一些常见的故障，大家在现场遇到其它的问题，也可以随时联系我们。
成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。
导波雷达液位计的常见故障
淮安嘉可自动化仪表有限公司
导波雷达液位计的常见故障
导波雷达液位计常见故障如下：
1、介质波动引起导波雷达液位计指示波动（这种现象是工艺变化导致，不属于仪表故障，介质波动停止后导波雷达液位计指示也恢复正常）。
2、导波雷达液位计的导波强度过强或过弱。
3、导波雷达液位计钢缆安装较松或无配重，容易造成钢缆摆动碰壁。
4、导波雷达液位计钢缆安装位置离管壁太近，容易造成碰壁。
5、导波雷达液位计测量盲区过小。
6、导波雷达液位计安装位置靠近进料口，进料时冲刷钢缆造成指示波动。
7、导波雷达液位计钢缆表面或导波筒内壁有附着物，影响正常回波。
8、实际液面已超出测量范围，探入顶部部盲区或底部盲区。
9、导波头内部四氟材质不严密，部分油气已进入导波头内。
10、表芯故障或表芯与导波头连接松动，造成指示不准确。
11、参数设置不正确，DCS 量程与表芯量程不对应，基本参数设定不符合实际现场安装条件。
12、设备使用时间过长，已达年限寿命。
雷达液位计的原理选型常见故障及解决方法
雷达液位计的原理、特点、安装、维护及常见故障1.雷达液位计的测量原理雷达液位计采用发射--反射--接收的工作模式.雷达液位计的天线发射出电磁波,这些波经被测对象表面反射后,再被天线接收,电磁波从发射到接收的时间与到液面的距离成正比,关系式如下：D=CT/2式中 D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间,而电磁波的传输速度为常数,则可算出液面到雷达天线的距离,从而知道液面的液位.在实际运用中,雷达液位计有两种方式即调频连续波式和脉冲波式.采用调频连续波技术的液位计,功耗大,须采用四线制,电子电路复杂.而采用雷达脉冲波技术的液位计,功耗低,可用二线制的24V DC供电,容易实现本质安全,精确度高,适用范围更广.VEGAPULS雷达液位计采用脉冲微波技术,其天线系统发射出频率为、持续时间为的脉冲波束,接着暂停278ns,在脉冲发射暂停期间,天线系统将作为接收器,接收反射波,同时进行回波图像数据处理,给出指示和电信号.2.雷达液位计的特点1雷达液位计采用一体化设计,无可动部件,不存在机械磨损,使用寿命长.2雷达液位计测量时发出的电磁波能够穿过真空,不需要传输媒介,具有不受大气、蒸气、槽内挥发雾影响的特点,能用于挥发的介质如粗苯的液位测量.3雷达液位计几乎能用于所有液体的液位测量.电磁波在液位表面反射时,信号会衰减,当信号衰减过小时,会导致雷达液位计无法测到足够的电磁波信号.导电介质能很好地反射电磁波,对VEGAPULS雷达液位计,甚至微导电的物质也能够反射足够的电磁波.介电常数大于的非导电介质空气的介电常数为也能够保证足够的反射波,介电常数越大,反射信号越强.在实际应用中,几乎所有的介质都能反射足够的反射波.4采用非接触式测量,不受槽内液体的密度、浓度等物理特性的影响.5测量范围大,最大的测量范围可达0~35m,可用于高温、高压的液位测量.6天线等关键部件采用高质量的材料,抗腐蚀能力强,能适应腐蚀性很强的环境.7功能丰富,具有虚假波的学习功能.输入液面的实际液位,软件能自动地标识出液面到天线的虚假回波,排除这些波的干扰.8参数设定方便,可用液位计上的简易操作键进行设定,也可用HART协议的手操器或装有VEGA Visual Operating软件的 PC机在远程或直接接在液位计的通信端进行设定,十分方便.3.雷达液位计安装的注意事项雷达液位计能否正确测量,依赖于反射波的信号.如果在所选择安装的位置,液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计,雷达液位计都不能正确反映实际液位.因此,合理选择安装位置对雷达液位计十分重要,在安装时应注意以下几点：1雷达液位计天线的轴线应与液位的反射表面垂直.2槽内的搅拌阀、槽壁的黏附物和阶梯等物体,如果在雷达液位计的信号范围内,会产生干扰的反射波,影响液位测量.在安装时要选择合适的安装位置,以避免这些因素的干扰.3喇叭型的雷达液位计的喇叭口要超过安装孔的内表面一定的距离>10mm.棒式液位计的天线要伸出安装孔,安装孔的长度不能超过100mm.对于圆型或椭圆型的容器,应装在离中心为1/2RR为容器半径距离的位置,不可装在圆型或椭圆型的容器顶的中心处,否则雷达波在容器壁的多重反射后,汇集于容器顶的中心处,形成很强的干扰波,会影响准确测量.4对液位波动较大的容器的液位测量,可采用附带旁通管的液位计,以减少液位波动的影响.安装完毕以后,可以用装有VEGA Visual Operating软件的 PC机观察反射波曲线图,来判断液位计安装是否恰当,如不恰当,则进一步调整安装位置,直到满意为止.对于有些安装位置无法避免的干扰波,还可利用VEGAPULS 雷达液位计识别虚假波的功能,液位计能根据实际液位标识出干扰反射波,并存于雷达液位计的内部数据库,使雷达液位计在数据处理时能识别这些干扰波,去除这些干扰反射波的影响,保证测量的准确性.安装注意事项2：1天线平行于测量槽壁,利于微波的传播.2安装位置距槽壁距离应大于30cm,以免将槽壁上的虚假信号误做回波信号.3尽量避开下料区、搅拌器等干扰源,使波束范围内无固定物,提高信号的可信度. 4接管直径应小于或等于屏蔽管长度100mm或250mm.4.雷达液位计的维护雷达液位计主要由电子元件和天线构成,无可动部件,在使用中的故障极少.使用中偶尔遇到的问题是,贮槽中有些易挥发的有机物会在雷达液位计的喇叭口或天线上结晶,对它们只要定期检查和清理即可,维护量少.在日常维护中,可以用 PC机装有VEGA Visual Operating软件远程观察反射波曲线图,对于后来可能新产生的干扰波,可以利用液位计有识别虚假波的功能,除去这些干扰反射波的影响,保证准确测量.雷达液位计作业指导书雷达液位计测量原理：雷达液位仪是一种俯视式时间行程测量系统,用于测量从参考点罐顶处到介质液位表面的间距.一般雷达液位仪的测量是通过天线发出微波,在被测介质液面产生反射,并被天线接收,通过电子线路转换后送到微处理机对信号进行处理.雷达波传导的距离由发射波与反射波的频率计算,由于雷达波以光速传播,对于油罐这种相对高度不大的测量对象而言,要求分辨率极高,所以测量反射时间几乎不可能.解决办法是改变发射波频率,测量发射波与反射波的频率差,计算出雷达波传输的距离,这就是雷达液位仪所采用的调频连续波FMCW技术.注意：雷达液位计接线方式主要有两线制和四线制.两线制：去现场只有两根线,即同时做为信号线和供电电源线.四线制：其中两根作为信号线,另外两根做为电源线.HART通讯器都接在信号线上雷达液位计的主要特点1．容易安装、无移动部件、维护量较小.2．精度高、可靠性最高.3．超高灵敏度与独特信号处理特点可处理困难的工艺过程条件.4．高度灵活性,同厂家发射器头与天线都有互换性.5．输出为叠加于hart的4～20ma信号、数字式profibus dp或trl2现场总线信号.维护范围内的雷达液位计信号大多数由模拟量引入DCS系统,所以与现场有些偏差,检查步骤如下：故障处理例：工艺反映DCS 液位比实际液位偏差大.检查步骤：-－是DCS 模件正常－－＞ |∨好<<雷达液位计大多数都支持HART 通讯,用375通讯器或pc 加软件都可进行组态.超声波液位计测量原理超声波液位计的工作原理是由换能器探头发出高频超声波脉冲遇到被测介质表面被反射回来,部分反射回波被同一换能器接收,转换成电信号.超声波脉冲以声波速度传播,从发射到接收到超声波脉冲所需时间间隔与换能器到被测介质表面的距离成正比.此距离值S与声速C和传输时间T之间的关系可以用公式表示：S=C×T/2由于发射的超声波脉冲有一定的宽度,使得距离换能器较近的小段区域内的反射波与发射波重迭,无法识别,不能测量其距离值.这个区域称为测量盲区.盲区的大小与超声波物位计的型号有关.超声波物位计特点由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术,超声波物位计可以应用于各种复杂工况.“虚假回波学习”功能使得仪表在多个虚假回波的工况下,可正确地确认真实回波,获得准确的测量结果.换能器内置温度传感器,可实现测量值的温度补偿.超声波换能器采用最佳声学匹配之专利技术,使其发射功率能更有效地辐射出去,提高信号强度,从而实现准确测量.。
雷达液位计原理、常见故障及处理
题，应视情况更换或者维修。此外，应该在仪表安装调试的环节加强管理，防止仪表
参数设置不准确而影响生产。相关工作人员也需要加强日常的维护工作，定期的进行 停运检修，从而保证雷达液位计仪表的正常运行。
•
2.检查通讯设备是否正常
•
一旦发现通讯设备不正常，可以通过安装雷达调试软件，读取雷达的组态数据，
监控雷达传感器的状态。主要检查雷达传感器能够准确的判断反射回波与假回波的区
对待轻污油罐出现故障时，应首先考虑天线沾污、结晶的可能性，处理方法是，
断电后，佩戴合适的防护器具，拆下雷达倾斜放下，用抹布擦去污物或结晶，不要让
天线弯曲受损，注意轻拿轻放，切忌铁器刮擦，以免破坏到天线表皮。
• 7.漫反射
•
若出现液位较低或无液位时，大的原因可能是测试容器底部有支架、管道 ，或者
在工艺过程中产生了蒸汽，对雷达波形成漫反射而导致液位失灵，此时，可等到工艺
雷达液位计原理、常见故障及处理
• 五、被测介质的那些特性会影响雷达液位计的使用？
• 由于雷达液位计的测量原理和微波的传播特性有关，所以介质的相对介电常数、液体 的湍东和气泡等被测物料的特性会对微波信号造成衰减，严重的甚至不能工作。
• 雷达液位计发射的超高频厘米波是以空间波形式沿直线传播的。当遇到被测介质时， 微波会产生反射和折射。反射的程度和被测介质的节电常数有关。相对介电常数越大 ，则反射率的损耗越小，如若介质的电导率大于10Ms/cm,则会全部被反射回来，否则 任何介质都会产生反射和折射，使微波的有效反射信号的强度受到衰减。
故障方式 √<3.6mA 无变化 最小电流 √3.8mA 4mA
最大电流 √20.5mA 20mA 开始模拟？
选择复位 √基本设置
如何解决雷达液位计常见故障
如何解决雷达液位计常见故障雷达液位计作为一种常用的液位检测装置，广泛应用于化工、医药、食品、制药等行业。
但在使用过程中，可能会显现一些故障问题，如跑数、仪表显示不准等。
本文将介绍如何解决雷达液位计常见故障。
故障一：跑数问题表现当液位计与管道连接后，显示出的液位数值会不停地加添或削减，且幅度较大。
解决方法1.检查液位计安装位置是否正确，以确保传感器的位置不会受到外部环境影响。
2.清洗液位计传感器和补偿管，避开因气泡或污物堵塞管道而导致的跑数现象。
3.对液位计进行复位操作，将其恢复至出厂设置，重新安装、校准和调试。
故障二：仪表显示不准问题表现液位计的显示数值与实际液位存在明显出入，甚至相差较大。
解决方法1.检查液位计安装位置是否正确，在安装时应避开受到外部干扰。
2.校准液位计的参数，即测量波段、介质介电常数、传感器位置等，确保其与实际液位一致。
3.检查液位计的掌控系统和电源供应，保证其工作正常。
故障三：信号干扰问题表现液位计在线运行时，可能受到其他设备的干扰，导致液位计无法正常工作或误报警。
解决方法1.安装电磁屏蔽装置，防止外部电磁波的干扰。
2.避开液位计与高频设备等干扰源的近距离傍晚。
3.检查液位计与其他设备的接线是否正确，确保其工作正常。
故障四：管道受损问题表现液位计所处的管道显现损伤或泄漏，导致液位计无法正常工作。
解决方法1.检查液位计安装时管道的密封性，避开管道漏气或漏液。
2.在液位计下方安装防堵板，避开被管道中漂流物料堵塞导致液位计无法正常工作。
3.定期对管道进行检查和维护，保证其工作正常。
总结以上是解决雷达液位计常见故障的方法。
要保证液位计的正常工作，除了依据以上故障表现进行排查和维护和修理外，还需定期对其进行检查和维护，保持其良好的工作情形。
雷达液位计常见故障及解决方法
如果仪表接入计算机系统，还应检查仪表满量程参数和计算机组态数据是否一致。
回波。 造成这类故障的通常是以下原因：
“窗口抑制”也称为“近现场抑制”，此功能用以消除安装法兰焊缝、天线或其附近挂料对测量的影响，是优化测量的一种有效手段。
故障表现为液位变化而测量值恒为常数，当储罐排空或将满时仪表保持一个明显的假料位，也或者表现为槽罐内物料将满时显示弹回 一个低值。
• (3)物料排空时槽罐内固定组件引起强烈回 如果仪表接入计算机系统，还应检查仪表满量程参数和计算机组态数据是否一致。
由雷达液位计的工作原理可知，实际液位由空罐距离E 减去测量参考点到介质表面的距离D 求得，因而空罐高度必须准确无误才能保证
• (1)天线结疤。厚而湿的结疤会对微波产生 故障表现为液位变化而测量值恒为常数，当储罐排空或将满时仪表保持一个明显的假料位，也或者表现为槽罐内物料将满时显示弹回
一个低值。
强烈的反射，使仪表测量值保持一个恒定 故障表现为液位变化而测量值恒为常数，当储罐排空或将满时仪表保持一个明显的假料位，也或者表现为槽罐内物料将满时显示弹回
波。针对上述情况应采取以下方法进行解 测量准确可靠，所以，在标定前必须实地测量，以取得最真实的数据。
造成这类故障的通常是以下原因：
决： 由雷达液位计的工作原理可知，实际液位由空罐距离E 减去测量参考点到介质表面的距离D 求得，因而空罐高度必须准确无误才能保证
测量准确可靠，所以，在标定前必须实地测量，以取得最真实的数据。 由雷达液位计的工作原理可知，实际液位由空罐距离E 减去测量参考点到介质表面的距离D 求得，因而空罐高度必须准确无误才能保证 测量准确可靠，所以，在标定前必须实地测量，以取得最真实的数据。 如果仪表接入计算机系统，还应检查仪表满量程参数和计算机组态数据是否一致。 (2)料排空时天线或附近的凝聚物产生干扰回波。 雷达液位计常见故障及解决方法
雷达液位计显示系统故障分析与解决措施
第47卷第1期化工自动化及仪表油罐液位计量是油罐储油计量的主要方式,计量的准确性直接关系到国家的利益与安全[1]。
雷达液位计的正常使用,对站队收发油品、稠稀油配比、沉降放水及原油外输等起到至关重要的作用,可以说雷达液位计是调度人员的“眼睛”。
某外输大型站库主要完成原油来油储存、稠稀油掺混调配及加热加压输送等任务。
该站现库存油46万方,储油罐16座,油库工艺复杂,切换流程频繁,调度岗位人员可以通过分析罗斯蒙特雷达液位计(以下简称液位计)液位显示系统中的数据来迅速判断流程切换是否有误,一旦液位显示系统故障就必须人工上罐检查,增加了劳动强度和安全风险。
因此,降低液位计液位显示系统的故障率,关系到输油生产的安全与油库的平稳运行。
1液位计的工作原理如图1所示,液位计通过储罐顶部的天线发射雷达信号来测量液体的液位。
雷达信号被液面反射后,回波被天线接收。
通过检测该段空间的高度获得罐内空高,结合雷达安装位置的实际高雷达液位计显示系统故障分析与解决措施马志荣1李勇2祝守丽1肖刚2刘明川2傅俊义2吴波2刘双全2田雨3柳玉均2(1.克拉玛依职业技术学院石油工程系;2.中国石油天然气股份有限公司新疆油田油气储运分公司;3.中国石油天然气股份有限公司管道廊坊输油气分公司)摘要统计分析某油库罗斯蒙特雷达液位计显示系统的故障类型,确定主要原因并采取相应的整改措施。
整改投用后,雷达液位计显示系统的故障频率显著降低。
关键词雷达液位计显示系统数据传输故障液位误差中图分类号TH816文献标识码B文章编号1000⁃3932(2020)01⁃0071⁃10作者简介院马志荣(1985⁃),讲师,从事天然气计量、油气储存与装卸等的研究,8846894@。
图1液位计工作原理712020年化工自动化及仪表度就可以获得罐内的液位数据。
通过现场通信单元(FCU )提供的连接上位计算机的RS485接口,可以传输液位等参数和报警信号,也可以通过上位计算机对智能雷达显示仪进行控制[2]。
雷达液位计安装要求 液位计常见问题解决方法
雷达液位计安装要求液位计常见问题解决方法雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反雷达物位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。
探头发出高频脉冲并沿缆绳传播，当脉冲碰到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。
雷达液位计安装要求：1、推举距离（1）墙至安装短管的外壁。
2、离罐壁为罐直径1/6处，最小距离为200mm。
3、不能安装在入料口的上方。
4、假如不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，雷达物位计在调试仪表的时候应当进行虚假回波存储。
5、测量范围从波束触及罐低的那一点开始计算，但在特别情况下，若罐低为凹型或锥形，当物位低于此点时无法进行测量。
雷达物位计若介质为低介电常数当其处于低液位时，罐低可见，此时为保证测量精度，建议将零点定在低高度为C的位置。
理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
磁翻板液位计显现假液位怎么办？磁翻板液位计是依据浮力原理和磁性耦合作用研制而成。
这种液位计一般是利用磁致伸缩原理，由波导丝传递磁浮子的信号，再由电路处理信号得到液位值。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色变化为红色，当液位下降时翻柱由红色变化为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清楚的指示。
雷达液位计检修手册
雷达液位计检修手册1. 引言雷达液位计在工业领域中广泛应用，用于测量各种液体的液位。
本手册将介绍雷达液位计的基本原理、常见故障及其解决方法，并提供一些建议和注意事项，以确保雷达液位计的正常运行和准确测量。
2. 雷达液位计的基本原理雷达液位计使用高频的电磁波与液体之间的物理相互作用来测量液位。
它发送电磁脉冲信号，并接收从液面反射回来的信号。
根据信号的时间延迟来计算液面的位置。
这种技术能够在各种工况下实现准确的液位测量。
3. 常见故障及其解决方法3.1 信号干扰有时，雷达液位计可能受到电磁干扰或其他外部因素的影响而产生信号干扰。
解决这个问题的方法有：- 检查雷达液位计周围是否有其他电子设备的干扰源，并移除或隔离它们；- 检查雷达液位计的电缆和接线是否安全可靠，如有问题，需要更换或重新连接；- 确保外部电源的电压稳定，避免不稳定的电压对雷达液位计产生干扰。
3.2 信号反射问题雷达液位计测量液位的原理是通过接收从液面反射回来的信号来计算液位位置。
但在某些情况下，信号可能无法反射回来，导致无法准确测量液位。
解决这个问题的方法有：- 检查液位计是否在液体的测量范围内，确保液位计的工作范围与液体的高度相匹配；- 检查液面是否有污垢或其他物质附着在上面，需要清洁液面以确保信号能够正常反射。
3.3 传感器故障雷达液位计的传感器是关键组件，如果传感器出现故障，将导致测量结果不准确或无法测量。
解决传感器故障的方法有：- 检查传感器的电缆连接是否牢固，如有松动或断开，需要重新连接或更换电缆；- 检查传感器是否受到物体的物理损害，如有损坏，需要更换传感器；- 定期进行传感器的检查和校准，以确保其工作正常和准确测量。
4. 使用建议和注意事项- 定期进行雷达液位计的维护和检修，包括清洁、校准和替换关键零部件；- 遵循生产厂家的使用指南和安全操作规程，确保操作人员的安全；- 定期检查雷达液位计的电缆和接线，确保其安全可靠；- 随时关注雷达液位计的工作状态，及时处理故障和问题；- 如遇到严重故障或问题无法解决，及时联系厂家的技术支持团队。
雷达液位计故障处理分析
雷达液位计故障处理分析摘要：雷达液位计在石油化工测量领域得到发挥着重要的作用。
为了使雷达液位计在化工领域发挥出更大的作用，必须重视雷达液位计的故障问题，要深入现场，了解故障的成因，并提出具体的故障解决措施，才能保证雷达液位计高效、稳定的运行。
关键词：雷达液位计；故障处理；原理1 雷达液位计的工作原理及构成1.1 雷达液位计的工作原理雷达液位计的基本测量原理是由发射、反射、接收组成的，雷达传感器的天线以波束的形式发射雷达信号，采用微波脉冲的测量方法，不同的距离对应不同的物位，反射回来的回波信号仍由天线接收，雷达的信号适宜中连续的、非接触的脉冲信号，能够在金属的容器内正常运行。
通常来说，微波脉冲的发射时间间隔1s，频率为2.5MHz，反射回来的信号会反映在回波图上，回波图能够在极短的一瞬间（十亿分之一秒），将回波信号进行放大、定位，然后精确细致的分析处理这些信号。
雷达液位计发射的微波脉冲的能量很低，不会威胁到人体的健康，要求能够在各种金属与非金属容器内传播，不仅可以测量立罐内的液体的液位，还能针对颗粒、浆料的液位进行连续测量，是一种适用性很强的液位计。
一般来说，雷达液位计是由发射器与天线组成，不同的型号，所采用的接收器与天线都存在着一定的差异。
因此，相关单位在使用雷达液位计时，不能够忽视这个问题，注意不同的雷达液位计的过程条件，从而使雷达液位计能够发挥出理想的应用效果。
1.2 天线系统天线是雷达传感器的眼睛，决定了雷达液位计的实际应用效果。
因此，要根据实际的测量对象，选择不同的天线系统。
一般来说，天线的类型由天线的外形和微波的灵敏度决定。
根据外形可以将天线系统分为法兰下置型天线、喇叭口型天线以及棒式天线。
其中，聚焦特性最好的是喇叭口型天线，不仅适用性强，还非常牢固耐用，具有稳定的化学特性和物理特性，由于采用不锈钢材料制作。
因此，可以测量1000℃以上的介质。
而棒式天线是三者之间化学稳定性最好的一种传感器的天线，适用于腐蚀性介质的测量。
雷达液位计工作原理及故障处理.概要
标定值=检尺值-测量值＋原值
返回录
结构原理
系统结构
工具软件
液位标定
故障处理
五、雷达液位计故障判断处理
液位测量失灵的检查处理方法
1 查检供电是否正常。
2 查检通讯是否正常。通过安装了雷达调试软件的手提电脑、FBM（双向 调制/解调器）接入FCU 2160（现场通讯单元），可以在操作界面上读取 雷达的所有数据，发射波、反射波强度，雷达的组态数据。如果读不到 ，则通讯有问题，还可以拿着这些设备到雷达头处接入信号线，以判断 故障所在，这样处理可以排除信号线的故障。 3 如果罐底部有管道、支架，会对雷达波形成漫反射，所以在无液位或液 位较低时，显示不正常时，待工艺液位正常后，重启一下会有显示。在 工艺进油时，如果产生了蒸汽，也会形成漫反射而使液位失灵，温度正 常后会自动恢复。
admin结构原理工具软件返回录液位标定故障处理系统结构配置通道协议结构原理工具软件返回录液位标定故障处理系统结构选中fbm2180serialport波特率4800停止位1位无校验结构原理工具软件返回录液位标定故障处理系统结构选择设备结构原理工具软件返回录液位标定故障处理系统结构选择仪表右键选择属性结构原理工具软件返回录液位标定故障处理系统结构属性对话窗口结构原理工具软件返回录液位标定故障处理系统结构配置信息
皮。
5 如仍不能恢复正常，可以用好的雷达板卡甚至是底板、天线与之调换。 调换前要做好记号并且要断电，上电并进行必要的组态后，即可进行测 试，以判定哪一块板卡出了问题。 6 查看诊断信息。若出现故障，可通过检查其故障代码，进行诊断和处理 。如果仍不能解决问题，则要联系或咨询生产厂家专业维修人员作进一 步检查。
返回录
结构原理
系统结构
工具软件
雷达液位计出现数据跳变的解决方案介绍
雷达液位计出现数据跳变的解决方案介绍雷达液位计是一种应用广泛的液位测量工具，通过发射和接收雷达波测量液体的液位高度。
然而，在实际应用中，雷达液位计可能会出现数据跳变的问题，本文将对该问题进行分析，并提供解决方案。
出现数据跳变的原因1.环境干扰：在雷达液位计的测量范围内存在其他信号源，如移动设备、通信设备等，会产生电磁波干扰，从而导致液位计数据跳变。
2.反射层变化：反射层是指雷达液位计测量范围内液体的介质界面或固体的表面。
当反射层发生变化时，液位计会出现数据跳变。
例如，液位计测量的是一池水，当有其他物体进入水中时，反射层发生变化，液位计数据就会出现跳变。
3.雷达液位计本身问题：雷达液位计的传感器和电路出现问题，也会导致数据跳变。
例如，传感器故障，电路接触不良等。
解决方案环境干扰1.优化雷达液位计的位置：将雷达液位计置于较为稳定的环境，并避免与其他信号源过近。
例如，如果液位计设备设在工厂，应尽量将其安装在空旷的地方，远离机器等电磁干扰源。
2.增强屏蔽能力：在液位计设备建造、布线时，应采用抗干扰措施，例如添加屏蔽层、增加过滤器等。
反射层变化1.避免液位计测量范围内的其他物体：如上所述，当反射物体发生变化时，液位计数据会跳变。
因此，我们可以通过保持液位计附近环境的稳定，避免其他物体进入液体中，减少反射物体中断的发生。
2.安装多个雷达液位计：多个雷达液位计测量液位范围内同一介质，可以提高测量的可靠性。
例如，在某个液体的表面，可将不同位置的雷达液位计测量出来的数据加权平均，以去除局部变量及错误的影响。
雷达液位计本身问题1.定期检查维护雷达液位计：及时地检查和维护液位计，包括固定传感器、检查电路、更换电池等。
通过规范的维护操作，保证雷达液位计的正常运作，从而减少数据跳变的发生。
2.选择质量可靠的雷达液位计：注意选择质量好、操作稳定的雷达液位计。
并且，在使用液位计设备之前，应充分了解该设备的性能及操作手册。
总结数据跳变是雷达液位计使用过程中常见的问题之一，但是我们可以通过多种手段去解决此问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达液位计常见故障及其处理方法
雷达液位计常见故障及其处理
近年来，雷达液位计以其液位测量死区小、连续测量精度高、受介质特性影响小、测量范围大、耐高温高压能力强和采用非接触式测量方式等优点，在化工行业得到广泛的推广和应用。
由于被测对象比较复杂，受高温高压高腐蚀，还有泡沫、搅拌、蒸汽等诸多原因的严重破坏，雷达液位计频繁出现故障，仪表维护量大，严重影响了生产装置。
因此，了解雷达液位计日常故障问题及其处理方法，就变得很有必要。
下面，仪控君就为大家整理了雷达液位计的故障问题处理方法，希望能对大家有所帮助。
雷达液位计常见故障之检查供电是否正常
如果生产现场发现雷达液位计在液位升到一定值后变化非常缓慢，应该立即检查雷达液位计的供电情况是否正常，相关工作人员也要在日常的维护中，详细检查雷达液位计的通电情况，通电后有无正常输出。
液位变化缓慢或者根本没有变化，需要在第一时间检查设备的保险丝是否烧坏，如果并无电流输出，则基本可以判断是仪表出现问题，应视情况更换或者维修。
此外，应该在仪表安装调试的环节加强管理，防止仪表参数设置不准确而影响生产。
相关工作人员也需要加强日常的维护工作，定期的进行停运检修，从而保证雷达液位计仪表的正常运行。
雷达液位计常见故障之检查通讯设备是否正常
一旦发现通讯设备不正常，可以通过安装雷达调试软件，读取雷达的组态数据，监控雷达传感器的状态。
主要检查雷达传感器能够准确的判断反射回波与假回波的区别，反射波的强度是否达到预定的标准，如果上述测试没有问题，则需要检查其他的电子元件，如果判断出雷达液位计的通讯单元出现损坏，则需要视情况更换元件，从而保证雷达液位计的通讯正常。
相关工作人员在日常的维护工作中，也应该加强对雷达液位计的通讯情况的
检查，可以用雷达调试软件接入信号线，利用调节器对雷达液位计的通讯设备进行维护。
雷达液位计常见故障之使用温度
为了使雷达液位计正常测量，应该保证雷达液位计的内部温度低于50℃。
一般来说，雷达液位计都应用于测量高温的介质。
因此，雷达液位计的外壳都用具有耐热性能较强的材料制成，因此一般情况下雷达液位计的内部都不会超过50℃，如果内部电子元件超过这个数值，切不可用冰水进行降温冷却，冰水不仅不会起到降温冷却的作用，甚至会使雷达液位计瘫痪。
可以用紫铜管子吹入少量的风到雷达的表头，科学的降低雷达液位计的内部温度。
雷达液位计常见故障之显示值不准确
显示值不准确是雷达液位计常出现的问题，导致显示值不准确的成因，可能是初始设置的对比度不合适，或者因为显示模块的插件连接不正确，相关工作人员应该尽量避免这个问题，一旦发现显示值不可见，应该对雷达液位计的初始设置进行检查，并检查显示模块插件的连接是否正常，如果这两项均显示正常，则需要深入的检查雷达液位计的输出电流是否正常，如果输出电流大于22mA，则可以判断是雷达液位计的显示模块出现了故障，需要进行及时的更换。
如果输出电流小于3.5mA，可以判断是雷达液位计的电子模块出现了故障，需要及时的更换雷达液位计的电子模块。
雷达液位计常见故障之系统显示错误信息
雷达液位计的系统时常显示错误信息，一般导致这种故障的原因在于数据存储结束前切断了电源，需要进行校验复位并重新标定。
若校验复位并重新标定后依然发出警报，则需要更换雷达液位计的电子模块。
雷达液位计常见故障之天线沾污与结晶
对待轻污油罐出现故障时，应首先考虑天线沾污、结晶的可能性，处理方法是，断电后，佩戴合适的防护器具，拆下雷达
倾斜放下，用抹布擦去污物或结晶，不要让天线弯曲受损，注意轻拿轻放，切忌铁器刮擦，以免破坏到天线表皮。
雷达液位计常见故障之漫反射
若出现液位较低或无液位时，最大的原因可能是测试容器底部有支架、管道，或者在工艺过程中产生了蒸汽，对雷达波形成漫反射而导致液位失灵，此时，可等到工艺液位正常后，重启一下会自动恢复。
而因蒸汽造成的漫反射，则等温度正常后就会自动恢复。
