地层热物性原位测试方法及仪器
可用来划分地层的原位测试方法
可用来划分地层的原位测试方法地球层序的划分是地质学研究中最基本、最重要的课题之一。
在地质学家对地球层序的研究中，往往需要通过一系列的原位测试方法来获取地层信息。
本文将介绍几种常用的可用来划分地层的原位测试方法，包括：1. 钻孔岩芯分析2. 物化测试3. 放射性同位素测定4. 地质测量5. 生物化石记录一、钻孔岩芯分析钻孔岩芯是用机械力将地下岩石钻取到地表的一种方法。
钻孔岩芯提供了研究地层的标准样品，可通过对岩芯样品进行地质学分析，确定不同岩层的组成、结构、颜色、粒度、岩性等信息，从而划分不同的地层。
常用的岩芯分析方法包括光学显微镜分析、X射线衍射（XRD）分析、扫描电镜（SEM）分析等。
钻孔岩芯分析的优点在于可以获得精确的层位和岩性信息，能够掌握地层的垂直变化规律，并揭示地球的演化历史。
不过，钻孔岩芯的缺点在于成本高昂，而且岩芯分析需要消耗大量的时间和人力。
二、物化测试物化测试通过对不同地层中元素、矿物、化合物等的测定，以及矿物形态、地球化学特征、稳定同位素比值、微量元素含量等多角度的对比分析，从而了解不同地层之间的地球化学差异，进而推断地层的年代和环境变化。
物化测试主要包括岩石相分析、地球化学分析、稳定同位素分析、微量元素分析等。
物化测试的优点在于能够提供定量化的测量结果，分析深入精准。
缺点在于检测方法较为复杂，同时不同的地层元素、矿物、化合物等之间存在交叉作用，需要综合多个方法并加以结合分析。
三、放射性同位素测定放射性同位素测定是通过测定各种放射性元素和同位素在地层中的各成分占比和比值，从而推断地质年代和沉积环境的一种方法。
放射性同位素测定包括放射性同位素测年、放射性同位素地球化学等多种方法。
放射性同位素测定的优点在于精度较高，能够精确地测定各种元素的含量、比例和年代，有助于揭示岩石的成熟度、堆积年龄、排列顺序等信息。
缺点在于测定时需要测量同位素轻重比值，仪器设备复杂、昂贵，并存在误差源。
四、地质测量地质测量是通过地面探测和地下勘测，测定地球上各种地层的分布和厚度，以及不同地层堆叠的顺序等信息，从而推断地质年代和沉积环境的一种方法。

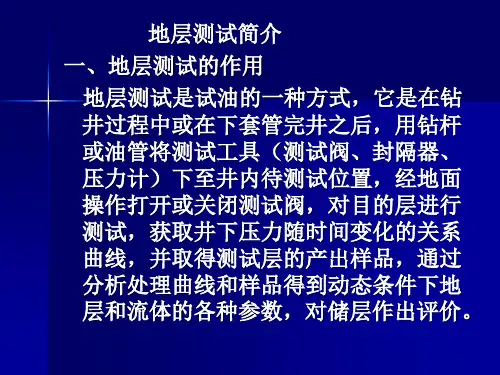

常规地层测试技术及测试工具简介
3提供计算油气地质储量的所必须的部 份参数。
4了解固井质量，探测套管损坏及管外 窜槽情况。
二、地层测试与常规试油相比具有较大的 优势主要表现在：
1）录取地层资料比常规试油准确而且全 面。其中某些地层测试录取的资料是常 规试油无法得到的。
2）能够很好地保护地层。由于地层测试 一般是将常规试油的多道工序合成一道 工序来作，大大缩短了空井的时间，减 轻了钻井液对地层的浸泡和污染，
同时地层测试一般是负压测试，能够避 免常规试油所采取的正压试油方式对地 层的再污染。
3）经济效益明显。如前所述，地层测 试一般是将常规试油的多道工序组合成 一道工序来做，大大节省了施工的费用， 普通地层测试一般可节约常规试油费用 的50%，而射孔与测试联作和射孔与测 试、排液联作方式可节约常规试油的 60%—70%的费用。ຫໍສະໝຸດ 三、地层测试管柱的基本组成
基本组成部份包括测试阀、封隔器、 筛管和压力计等。
封隔器用来隔开井内液柱对被测层段的 压力，测试阀用于操作开关井及获取流 体样品。压力计用于记录压力和温度的 变化过程，当测试管柱内的液柱压力 （或气压）小于被测层段的地层压力， 被测层段的流体（油、气、水）就可以 通过筛管进入测试管柱，直至喷出地面。
测井等完井资料编写地质设计和施工设 计。 2.准备地面施工设备和井下测试工具。 3.套管试压 4.刮削 5.通井
（二）测试施工 1.下管柱 2.坐封 3.开关井操作 4.压井起管柱 5.填写现场报告 （三）成果解释 1.分析样品 2.数据处理 3.计算产量
4.计算地层主要参数 5.编制成果报告
地层测试工具简介
4）下放测试管柱，换位槽下行，J形销 移至“D”位置，无自由下落显示，测试 阀关闭。
现场测试地层平均热物性参数方法初探——以北京某工程地源热泵系统地层热物性测试评价工程为例
计地源 热泵系统需要知道地 层热物性参数 ，如果热物性 参数不准确 ，则可能导致系统不能满足 负荷需要或者设 计规模 过大增加投资额 。因此准确确定地 层热物性参数
对于地下换热 器设计来说至关重要 。 地层热物性参数可根据 地层的岩性及物理性 质指标
索 ，还 有待今 后的 实践检验和进一 步的理论研 究工作 。
关键 词 ：现 场测试 ｌ地层热物性 ｌ地 源热泵 系统 ｌ参数估算法 ；线源理论法 中图分类号 ：Ｔ １ ２ １ ６ Ｏ ．＋ ７ 文献标识码 ：Ａ 文章编 号 ：１ ０ － ９ ３ ２ ０ ）２ ０ ２ — ５ ０ ７ １ ０ （０ ７ ０ — ０ ７ ０
查 阅相关地质手册 、室 内试验法和现场测试 法获 取。查 阅法获 得的热 传导 系数往往 范 围比较大 ， 取值偏于保守 ，
造成投资浪费 ；室内试验法需采取土样进行试验 ，由于 土样脱离了天然 的地 质环境 ，其测试 结果 不能 反应 实际 土层的热物性特征 ；现场测试法克服 了以上两种方法 的
０引言
地源热泵 系统是以岩土体 、 地下水或地表水为低温
本文 以北京某工程地源热泵 系统地层热物性测试评 价 工程 为例 ，阐述 了现场测试获取 平均热物性参数 的测
热源 ，由水源热泵机组 、地 热能交换 系统 、建筑物 内系
统组成 的供热空调 系统 。它是 以可再生的低温地温能为
试方法和原理 ，并通过建立传热模型 ，利用参数估算法 计算 了工程场 区的热传导 系数 。为验证 结果 的可靠性 ， 又采用 了线源理论方法对测试数据 进行计算并将计算结 果 与参数估算法计算结果进行 了分析 比较 。最后 ，本文 对两种计算方法的求解方法和适用条件进行 了归纳总结 。

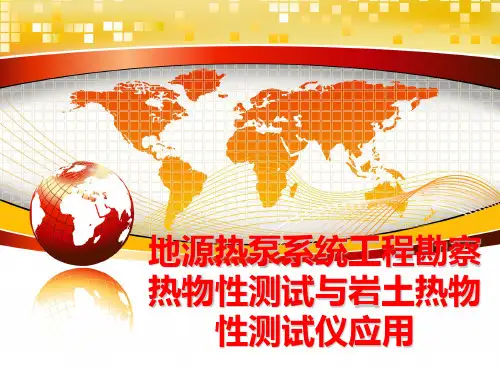

最新地源热泵系统工程勘察热物性测试与岩土热物性测试仪应用精品课件
