轻型井点降水施工方案(标准版)
轻型井点降水方案(全文完整版)
轻型井点降水方案(全文完整版)范本一：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市中心区域的降水不足问题，提高城市生态环境。
二：方案背景城市中心区域由于高楼大厦的密集，导致空气不流通，水蒸气无法自然凝结形成雨水，造成城市中心区域降水量明显不足的现象。
为了改善这一情况，提高城市中心区域的生态环境，我们提出了轻型井点降水方案。
三：方案内容1. 安装人工井点: 在城市中心区域的指定位置，安装一定数量的人工井点，每个井点覆盖范围为1000平方米。
2. 井点设备: 每个井点设备包括水泵、喷头和控制系统，水泵用于提取地下水，喷头用于将水喷洒到空中形成雾气，控制系统用于控制水泵的开关和喷头的喷水量。
3. 雾气: 通过控制系统，每个井点按照设定的时间和喷水量释放水雾，使雾气形成云团，进而产生降水。
4. 监测系统: 在城市中心区域设置监测系统，对降水量和雾气浓度进行实时监测，以便及时调整井点设备的工作状态。
5. 运行管理: 设立专门的运行管理团队，负责井点设备的维护和运行管理，定期检查设备的工作状态，保证方案的有效进行。
四：方案效果本方案实施后，可有效增加城市中心区域的降水量，改善空气质量，提高生态环境。
五：风险评估1. 设备故障: 井点设备可能会出现故障，导致降水效果减弱或停止。
需要进行定期检查和维护，及时修复故障。
2. 水资源限制: 如果地下水资源有限，可能会限制井点设备的使用。
需与相关部门进行协调，确保水资源的充足供应。
六：附件本文档涉及附件如下：1. 井点设备安装图纸2. 监测系统示意图3. 运行管理团队成员名单七：法律名词及注释本文涉及的法律名词及注释如下：1. 城市生态环境保护法：指对城市生态环境实施保护，促进城市可持续发展的法律法规。
2. 水资源管理条例：指对水资源的开发、利用和保护实施管理的法律法规。
范本二：轻型井点降水方案(全文完整版)一：方案目的本方案旨在通过轻型井点降水技术，解决城市广场降水不足的问题，改善城市生态环境。
轻型井点降水施工方案
轻型井点降水施工方案降排水施工方案一、工程概况：本工程拟建管线位于石嘴山市大武口区，兴民村境内该管线分为两段，Ⅰ段西起井泵房，沿途经过井，东至井，总长约，支线由孔拐向西北至井，长约；Ⅱ段北起井，沿途经过井拐弯，东至井，总长，支线由孔拐向东北至井，长。
其中由我施工队承建的工程范围为：西起井，东至井，管材采用球墨铸铁管，设计管顶埋深左右。
本施工段沿途场地多为沼泽地，地表有积水，土质松软，并有小型人工湖、较深洼地地表积水水域,拟建管线穿越水利渠道、行车道路等，施工现场情况较为复杂。
根据现场踏勘情况我方就降排水方案拟采用如下施工方法:.无明显地下水及地表水积水较少地区拟建管线采用明挖浅埋;. 穿越水渠及车行路面采用钢筋混凝土套管顶管施工工艺;.穿越人工湖及较深水域地区采用施工场地围堰排水;.施工现场地下水位较深或地表水积水较多的地区采用轻型井点降水及明沟排水。
二、地质情况：.地形拟建管线相对较为平坦部分地段有沙丘，施工区最高处绝对标高，最低处绝对标高，相对高差.工程地质分层Ⅰ段（孔—孔）：①表土（）：该层在（）孔、孔一带分布。
层顶标高，层底埋深（标高），层厚，平均层厚。
风成砂为主，含有植物根系。
①杂填土（）：该层在孔一带分布。
层顶标高，层底埋深（标高），层厚。
风成砂为主，含有灰渣、砖块及植物根系。
①素填土（）：该层在、孔一带分布。
层顶标高，层底埋深（标高），层厚（孔一带较厚）。
细砂为主，含有植物根系。
该层进行标准贯入试验次，最大击，最小击，平均击，计算采用击。
②粉质粘土（）：分布连续。
层顶埋深（标高），层底埋深（标高），层厚，平均层厚。
灰褐、灰黄色，稍湿湿，可塑硬塑，切面有光泽，无摇震反应，干强度及韧性中等。
据室内原状土样分析，该层压缩系数，属于中压缩性土。
该层中夹有粉土及细砂透镜体。
原状土试验指标统计表②粉土（）：在、孔一带见到，层厚。
灰褐、灰黄色，湿，稍密，切面无光泽反应，摇震反应中等迅速，干强度及韧性低。
轻型井点降水方案(完整版)
轻型井点降水施工方案XX工程公司年月日目录一、工程概况···································································2二、编制依据····································································2三、降水方案选择·······························································2四、井点降水相关计算·························································3五、主要降水设备·······························································6六、施工工期·····································································7七、井点施工方法·······························································7八、质量标准及质量保证措施················································8九、危险点分析································································10十、安全生产及文明施工措施···············································10 十一、环保措施································································11一、工程概况本期设计为2×600MW亚临界汽轮发电机组。
轻型井点降水施工方案
轻型井点降水施工方案1、工程简介着中重说明基础工程中的地质概况、地下水概况以及与降水有关的情况，即为什么要降水？2、降水方式方法及采取的措施现场井点布置，采用的设备型号，技术参数等。
3、降水工作中应注意的事项在降水施工过程中，技术、质量、安全、环保应注意的事项4、计算书（附后）本节主要讨论轻型井点降水有关计算轻型井点降水计算一、总涌水量计算1.基坑总涌水量Q（m3/d），即环形井点系统用水量，常按无压完整井井群，用下式计算公式：Q＝1.366K （2H―s）s/ lgR―lgx02.单井井点涌水量q（m3/d）常按无压完整井，按下计算公式：q＝1.366K（2H―s）s/lgR―lgr式中：K—土的渗透系数（m/d）；H—含水层厚度（m）；s—水的降低值（m）；R—抽水影响半径（m），由现场抽水试验确定，也可用下式计算：R＝1.95 s√H Kr—井点的半径（m）；x0—基坑的假想半径（m，当矩形基坑长宽比小于5时，可化成假想半径x0的圆形井，按下式计算：x0＝√F/πF—基坑井点管所包围的平面面积（m2）；π—圆周率，取3.1416；二、井点管需要根数井点管需要根数n可按下式计算：n＝m Q/ q式中q＝65πdl 3√ K式中：n—井点管根数；m—考虑堵塞等因素的井点备用系数，一般取m＝1.1；q—单根井点管的出水量（m3/d）；d—滤管直径（m）；l—滤管长度（m）；三、井点管平均间距井点管平均间距D（m），可按下式计算：D＝2（L＋B）/n－1求出的D应大于15d，并应符合总管接头的间距（一般为80、120、160mm）要求。
式中：L—矩形井点系统的长度（m）；B—矩形井点系统的宽度（m）；四、例题某工程基坑平面尺寸见图，基坑宽10m，长19m，深4.1m，挖土边坡1：0.5。
地下水位－0.6m。
根据地质勘察资料，该处地面下0.7m，为杂填土，此层下面有6.6m的细砂层，土的渗透系数K＝5m/d，再往下为不透水的粘土层。
轻型井点降水施工方案(含计算书)

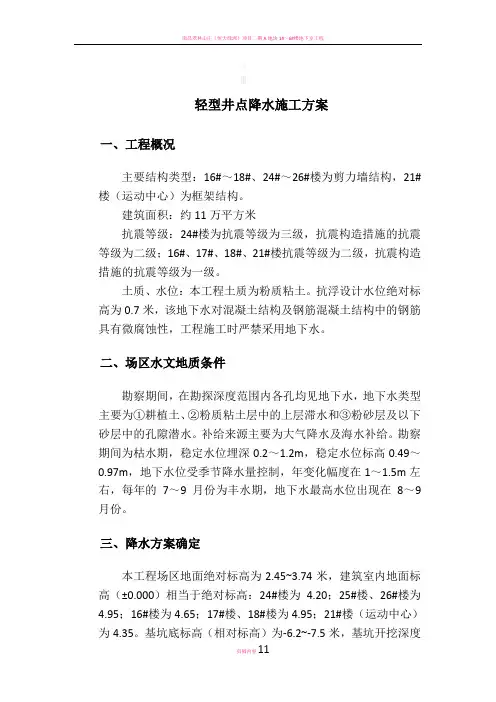

轻型井点降水施工方案一、工程概况主要结构类型：16#～18#、24#～26#楼为剪力墙结构，21#楼（运动中心）为框架结构。
建筑面积：约11万平方米抗震等级：24#楼为抗震等级为三级，抗震构造措施的抗震等级为二级；16#、17#、18#、21#楼抗震等级为二级，抗震构造措施的抗震等级为一级。
土质、水位：本工程土质为粉质粘土。
抗浮设计水位绝对标高为0.7米，该地下水对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性，工程施工时严禁采用地下水。
二、场区水文地质条件勘察期间，在勘探深度范围内各孔均见地下水，地下水类型主要为①耕植土、②粉质粘土层中的上层滞水和③粉砂层及以下砂层中的孔隙潜水。
补给来源主要为大气降水及海水补给。
勘察期间为枯水期，稳定水位埋深0.2～1.2m，稳定水位标高0.49～0.97m，地下水位受季节降水量控制，年变化幅度在1～1.5m左右，每年的7～9月份为丰水期，地下水最高水位出现在8～9月份。
三、降水方案确定本工程场区地面绝对标高为2.45~3.74米，建筑室内地面标高（±0.000）相当于绝对标高：24#楼为 4.20；25#楼、26#楼为4.95；16#楼为4.65；17#楼、18#楼为4.95；21#楼（运动中心）为4.35。
基坑底标高（相对标高）为-6.2~-7.5米，基坑开挖深度为 4.23~6.45米，降水深度为 4.73~6.95米，水位下降高度2.35~3.64米。
根据该场区水文地质条件，结合本工程各单体结构特点拟采用以下降水方案：16#、17#、18#、24#、25#、26#楼采用一级轻型井点降水及临轻型井点降水的方法将地下水位降低至满足工程要求。
21#楼（运动中心）由于基坑开挖面积大，开挖深度较深，近6.5米，降水深度较大约6.95米,采用一级轻型井点降水满足不了实际降水需要，因此运动中心将采用二级轻型井点降水，沿开挖基坑周边分两次布置两级降水井进行降水以满足施工需要。
轻型井点降水施工方案
轻型井点降水施工方案一、施工前准备。
1. 地质勘察，在施工前，需要对井点周边地质情况进行勘察，了解地下水位、土层情况等，为施工方案的制定提供依据。
2. 设备准备，准备好所需的轻型降水设备，包括水泵、管道、阀门等，并进行设备检查和维护，确保施工过程中设备的正常运转。
3. 安全防护，施工现场需要进行安全防护措施，包括设置警示标志、搭建安全围栏、配备安全帽、手套等防护用具，确保施工人员的安全。
二、施工流程。
1. 井点布置，根据地质勘察结果，确定井点的布置位置，采用轻型设备进行井点的布置和固定。
2. 设备连接，将水泵与管道连接，确保管道畅通无阻，阀门处于关闭状态，待施工准备就绪。
3. 开启水泵，启动水泵，将地下水抽出到地面，控制水泵的流量和压力，确保井点降水的效果。
4. 监测井点，在降水过程中，需要对井点进行实时监测，包括水位、水质等指标，确保降水效果符合要求。
5. 施工结束，当达到降水要求后，关闭水泵，拆除井点设备，并对施工现场进行清理，确保施工结束后环境整洁。
三、施工注意事项。
1. 环境保护，在施工过程中，要注意保护周边环境，避免污染地下水和土壤，合理处理井点降水产生的废水。
2. 安全管理，严格执行施工安全规范，保障施工人员的人身安全，避免发生意外事故。
3. 设备维护，定期对降水设备进行维护保养，确保设备的正常运转，提高施工效率和降水效果。
四、施工效果评估。
1. 水位监测，在施工结束后，对地下水位进行监测，评估降水效果是否符合预期要求。
2. 数据分析，对降水过程中的监测数据进行分析，总结施工中存在的问题和改进措施，为今后的施工提供参考。
3. 效果评价，根据实际降水效果，对本次施工进行评价，总结经验，提高施工质量和效率。
结语。
轻型井点降水施工方案的制定和实施，对于地下水位调控和施工安全具有重要意义。
在施工过程中，要严格执行施工方案，确保施工质量和效果，同时注重环境保护和安全管理，为工程建设提供良好的保障。
(完整)轻型井点降水专项施工方案
轻型井点降水专项施工方案第一章工程概况该工程为曹县龙达钢材汽配城一期新天地1#、2#、6＃、7＃楼,工程地点位于泰山路以东,桂江路以北，枝江路以南,青岛路以西;1#、2＃建筑面积均为3937.09㎡,6＃、7＃建筑面积均为3864.56㎡。
该工程为多层住宅,1#、2#楼一层、二层为商业，三层~七层为住宅，建筑高度为23。
65m；6＃、7#楼底层为储藏室,一层~六层为住宅，建筑高度为22。
08m;框架剪力墙结构；筏板基础。
设计使用年限50年,抗震烈度为7度.根据基坑支护设计方案及岩土工程勘察报告该工程采用轻型井点降水措施。
第二章设计依据1、该工程的《岩土工程勘察报告》及部分设计图纸2、《建筑基坑支护技术规程》（JGJ120-99）3、《建筑基地与基础设计规范》（GBJ7—89）4、《混凝土结构设计规范》（GBJ7—89）5、《建筑与市政降水工程技术规范》（JGJ/T111-98)第二章基坑降水方案的设计一、施工特点：1、机具设备简单、易于操作、便于管理.2、可减少基坑开挖边坡坡率,降低基坑开挖土方量。
3、开挖好的基坑施工环境好,各项工序施工方便，大大提高了基坑施工工序。
4、开挖好的基坑内无水，相应的提高了基底的承载力。
5、在软土路基，地下水较为丰富的地段应用,有明显的施工效果。
6、具有防止泥土大量流失的作用二、基坑降水方案总体技术思路场地内对基坑施工有影响的地下水类型属孔隙潜水，含水层为粉质土，地下水位埋深在 2.5～3.3米左右，水位降深至基底垫层以下 1.5米左右,水位变幅达0.5~1。
0米。
根据该场地地下土层、粉质土层透水性差的性质和深度并减少降水成本,拟选用真空泵强大的自吸力量抽取粉质土层水分，提高施工效率，用自动控制轻型井点降水系统降水,达到阻截基坑外围地下水流入基坑的目的，从而满足基础施工对降水的要求。
第四章降水设备1、井点设备的选择：2、井点管:选用直径DN32的PVC管，每根井点管配备一个DN32球型阀，长度3.5m,管下端配有滤管和管尖.3、连接管：选用内径DN32的高压钢丝透明塑料管与集水总管连接.4集水管: 选用直径DN75的PVC管分节连接每节长4米,每隔1。
轻型井点降水
安保措施
1)井点管透水节段必须包裹严实不透砂，埋设深度应达到方案要求标高，并插于透水层。透水节段必须回填 中粗砂，保证透水效果。
水井分类
根据地下水有无压力，水井分为无压井和承压井。 当水井布置在具有潜水自由面的含水层中时（即地下水为自由面），称为无压井；当水井布置在承压含水层 中时（含水层中的水充满在两层不透水层中间，含水层中的地下水面具有一定水压），称为承压井。 根据水井埋设的状态，水井分为完整井和非完整井。 当水井底部达到不透水层时称为完整井；否则称为非完整井。 因此水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。 轻型井点降水
5)对各水管连接处保证一天检查一次，防止漏气，影响抽水效果。
6)开始抽水时，如观测降水在计算时间内还未达到规定降水深度时，应立即检查原因，对降水进行重新修正 和计算，直到达到规定降水深度后才可进行下道工序施工。
7)井点管间距、埋设深度应符合设计，一组井点管和接头中心，应保持在一条直线上。
谢谢观看
施工特点
1、机具设备简单、易于操作、便于管理。 2、可减少基坑开挖边坡坡率，降低基坑开挖土方量。 3、开挖好的基坑施工环境好，各项工序施工方便，大大提高了基坑施工工序。 4、开挖好的基坑内无水，相应的提高了基底的承载力。 5、在软土路基，地下水较为丰富的地段应用，有明显的施工效果。
降水原理
轻型井点降水示意图 如下图示：
1、土方挖掘运输车道不设置井点，这不影响整体降水效果。
2、在正式开工前，由电工及时办理用电手续，保证在抽水期间不停电。抽水应连续进行，特别是开始抽水阶 段，时停时抽，会导致井点管的滤网阻塞。同时由于中途长时间停止抽水，造成地下水位上升，会引起土方边坡 塌方等事故。
轻型井点降水施工方案
轻型井点降水施工方案
一、背景
在建筑施工中，往往需要进行降水措施，以确保施工现场的安全和施工进度的顺利进行。
在一些地下工程中，如地铁、地下室等地方，传统的泵车降水方案无法使用。
因此，轻型井点降水方案应运而生。
二、适用场合
轻型井点降水方案适用于以下工程：
1.地下承台
2.地下车库
3.地下管廊
4.埋地燃气管道
5.地下电站
6.地下洗车房
三、施工流程
1. 施工前准备
进行轻型井点降水前，需要进行以下准备工作：
1.准备井点材料、钻机、降水泵等设备；
2.制定施工计划，并进行现场勘察；
3.设计井点布置方案，并进行标注。
2. 井点钻孔
1.在井点标注处进行钻孔；
2.对钻孔进行检查并进行补强；
3.安装铁管和水泵。
3. 井点施工
1.开始施工，对井点进行降水；
2.根据现场实际情况，对降水量进行调整。
4. 施工结束
1.检查降水效果；
2.拆除井点设备。
四、注意事项
1.施工过程中应注意安全；
2.严格按照施工计划进行施工；
3.对现场进行清理，保持施工环境整洁；
4.在施工过程中，注意保护现场周边环境。
五、总结
轻型井点降水方案在建筑施工中起到了非常重要的作用。
通过合理的设计和完善的施工流程，可以确保施工现场的安全和施工进度的顺利进行。
同时，在施工过程中，应做好安全防护和环境保护，保证施工的质量和效率，为建设一个更加美好的社会做出贡献。
轻型井点降水施工方案
轻型井点降水施工方案
一、轻型井点降水介绍
沿基坑四周每隔一定间距布设井点管，井点管底部设置滤水管插入透水层，上部接软管与集水总管进行连接，集水总管为Φ150钢管，周身设置与井点管间距相同的Φ40吸水管口，然后通过真空吸水泵将集水管内水抽出，从而达到降低基坑四周地下水位的效果，保证了基底的干燥无水。
水井大致分为四大类，无压完整井、无压非完整井、承压完整井、承压非完整井。
二、适用范围
适用于渗透系数为0.1～50m/d的土层中。
降水深度为：单级井点3～6m，多级井点6～12m
三、基坑涌水量计算
计算公式：
式中：
Q基: 基坑基本排水量
K: 粘土层渗透系数， K=0.10m/d。
四、井点计算
式中：q——单井出水能力（m3/d） r0 ——过滤管半径=0.025m l ——滤管进水部分长度=2m
井点数及井距采用公式：井数：n=1.1Q/q根
平均井间距b=L*m/n 式中： L——基坑周长 n——井点根数。
轻型井点降水施工方案(标准版)
……工程轻型井点降水专项施工方案……有限公司2012年月日第一节、编制依据 (3)第二节、工程概况 (3)第三节、施工部署 (3)第四节、施工方案 (4)1、施工准备 (4)2、井点安装 (5)3、抽水 (6)第五节、质量要求及保证措施 (8)第六节、安全保证措施 (12)第七节、文明施工保证措施 (14)第八节、施工应急措施 (14)第九节、附表 (15)第一节、编制依据1. 国家现行施工验收规范、标准及山东省有关施工规定。
2.《岩土工程勘察报告》3.《建筑工程施工质量验收统一标准》（GB50300-2001）4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）5.《建筑基坑支护技术规范》（JGJ120-99）6.《地下防水工程质量验收规范》（GB50208-2002）7.《建筑施工安全检查标准》（JGJ59-2011）第二节、工程概况第三节、施工部署根据本工程的设计要求、招标文件规定要求及施工现场踏勘情况，并结合我公司实际情况，对本工程作如下的施工部署：针对本工程的施工重点、关键技术编制切实可行的施工方案，制定有效的保证措施。
1、根据施工现场平面布置图、施工组织设计、水文地质报告，做好管井及观测井的平面定位、降水深度等设计工作；2、根据施工进度计划安排，做好渣土外运申报和天气预报资料收集工作，保障土方开挖的顺利进行；3、排水所使用的电气元件，设备须符合《施工现场临时用电安全技术规范》JGJ46-2005的相关要求，经验收合格后方可投入排水施工；4、落实专人负责设备的管理工作，保证基坑内降水深度符合设计要求，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止；5、土方开挖及基础结构施工阶段，组织人员对基坑的变形进行检测，若遇紧急状况，立即启动应急预案。
第四节、施工方案本工程采用轻型井点降水方案1、施工准备1）、施工机具（1）、滤管：Φ48mm，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。
轻型井点降水施工方案
轻型井点降水施工方案1. 引言轻型井点降水是一种在建筑施工过程中常用的降水控制方法。
通过设置井点，将施工现场周围的降水引入井点，然后通过抽水设备将积水抽出，达到控制施工现场积水的目的。
本文将介绍轻型井点降水的施工方案。
2. 施工原理轻型井点降水主要通过以下几个步骤实现：•设置井点：在施工现场周围适当的位置挖掘井点，并设置井点井筒。
•建立连接：将井点与施工现场的降水管道连接起来，确保降水能够流入井点。
•抽水排水：通过抽水设备将井点积水抽出，并排放到外部排水系统中。
3. 施工步骤3.1 设计和布置井点在施工现场周围选择适当位置进行井点的设置，通常需要根据现场的地形和降水情况进行合理的规划。
井点应远离施工区域，避免对施工造成干扰。
3.2 挖掘井点井筒按照设计要求，使用挖掘机或手工挖掘机挖掘井点井筒。
井筒的深度和直径应根据施工现场的情况来确定，以确保能够有效抽取积水。
3.3 连接降水管道将井点与周围的降水管道进行连接。
连接方式可以采用橡胶接头、法兰接头等，确保连接处密封可靠，避免漏水。
3.4 安装抽水设备在井点井筒中安装抽水设备，通常使用潜水泵进行抽水。
抽水设备的选型应根据施工现场的积水情况和排水需求来确定。
3.5 进行试水和调试在施工前进行试水和调试，确保井点降水系统正常运行。
检查井点井筒、降水管道和抽水设备的工作状态，排除故障和问题。
3.6 施工期间的管理和维护在施工期间需要对井点降水系统进行管理和维护。
定期检查井点的积水情况，保持抽水设备的正常工作。
如果发现井点堵塞或抽水设备故障，应及时清理和维修。
4. 安全措施在施工过程中，需要注意以下安全措施：•挖掘井点时，要保护好周围的工作人员和设备，避免发生意外；•进行试水和调试时，要注意电气安全，确保抽水设备的正常运行；•施工现场应设置明显的警示标志，避免他人误入施工区域。
5. 总结轻型井点降水施工方案是一种常用的降水控制方法，通过合理设置井点和抽水设备，能够有效控制施工现场的积水。
轻型井点降水施工方案(标准版)
轻型井点降水施工方案(标准版)轻型井点降水施工方案(标准版)1. 引言1.1 目的本旨在提供一份详细的轻型井点降水施工方案，以指导施工人员进行安全高效的井点降水工作。
1.2 范围本方案适用于轻型井点降水施工，包括施工准备、井点降水设备选择与安装、施工操作流程、安全防护措施等。
2. 施工准备2.1 工程调研在施工开始之前，应对工程进行详细的调研，了解地质情况、井点布置、降水要求等。
2.2 施工方案设计根据调研结果，设计适合该工程的井点降水施工方案，包括井深、井点数量、降水设备选择等。
3. 井点降水设备选择与安装3.1 降水设备选择根据工程需要和井点特点，选择适合的降水设备，包括水泵、井下泵配件、管道系统等。
3.2 设备安装按照设备厂家提供的安装说明，安装水泵、管道系统等设备，确保其稳固可靠。
4. 施工操作流程4.1 施工前准备进入施工现场前，必须佩戴好安全防护装备，对施工设备进行检查和试运行。
4.2 井点开凿使用合适的工具和方法对井点进行开凿，保证井点的稳定和符合要求的尺寸。
4.3 降水操作安装好降水设备后，按照操作规程启动水泵，将井点内的水泵出井，确保井点降水达到预期效果。
4.4 施工完成与清理施工结束后，对施工现场进行清理，确保环境整洁、无遗留物。
5. 安全防护措施5.1 安全培训施工人员应接受相应的安全培训，了解井点降水施工的危险性和防范措施。
5.2 个人防护施工人员必须佩戴安全帽、防滑鞋、防护眼镜等个人防护装备，避免意外伤害。
5.3 现场警示标识在施工现场设置明显的警示标识，提醒人员注意安全事项。
6. 附件附件1：轻型井点降水设备清单附件2：现场施工图纸7. 法律名词及注释7.1 施工现场：指井点降水施工所在的实际场地。
7.2 降水设备：包括水泵、井下泵配件、管道系统等。
7.3 安全防护装备：指佩戴在施工人员身上的安全帽、防滑鞋、防护眼镜等。
7.4 警示标识：指在施工现场设置的明显标识，用于提醒人员注意安全事项。
轻型井点降水施工方案(标准版)
第一节、编制依据 (2)第二节、工程概况 (2)第三节、施工部署 (3)第四节、施工方案 (8)1、施工准备 (8)2、井点安装 (9)3、抽水 (11)第五节、质量要求及保证措施 (12)第六节、安全保证措施 (13)第七节、文明施工保证措施 (14)第八节、施工应急措施 (15)第九节、附表材料及机械准备 (14)第十节、JHA (15)第一节、编制依据1. 青海大美聚丙烯装置水池图纸。
2.《青海大美聚丙烯装置岩土工程勘察报告》3.《建筑工程施工质量验收统一标准》（GB50300-2013）4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）5.《建筑基坑支护技术规范》（JGJ120-2012）6.《地下防水工程质量验收规范》（GB50208-2011）7.《建筑施工安全检查标准》（JGJ59-2011）第二节、工程概况项目名称：青海大美甘河工业园区尾气综合利用制烯烃项目聚丙烯装置项目地点：青海省西宁经济技术开发区甘河工业园区西区建设单位：青海大美煤业股份有限公司监理单位：上海青帝建设工程监理咨询有限公司EPC总承包单位：中石化上海工程有限公司施工总承包单位：上海市安装工程集团有限公司根据拟建场地地勘资料，根据本次勘察结果，本场地内地下水稳定水位埋深0.7～1.8m（对应标高2587.24～2589.78m）。
地下水属无压型孔隙潜水及基岩风化裂隙水，主要受大气降水补给，地下水流向为由南向北。
拟建场地范围内未发现塌陷、滑坡、泥石流、地面沉降等不良地质作用。
建设规模：初期雨水池，正负零绝对标高为2589.00m，基础底标高1278.55m，埋深为3.8m。
根据本工程特点，基础体型较大，较深，采用机械配合人工挖土，故采取边坡降坡方法，分层开挖，采用轻型井点降水。
根据本装置地质勘探报告与《建筑基坑支护技术规程》JGJ120-2012，决定放坡系数1:1.25，确保边坡的稳定。
按照现场文明施工需要，挖出的土方全部运至指定的堆土场。
2-1轻型井点降水
2—1轻型井点降水施工工艺标准（SEJ/BZ－0201－2002）1范围本工艺标准适用于工业及民用建筑、市政建筑的基坑轻型井点降水工程。
2施工准备2.1材料及主要机具：2.1.1材料：直径φ38—55mm井点钢管，直径φ50—70mm冲井钢管，直径φ100—127mm集水钢管，直径φ38—55mm塑料夹丝连接管，8—10孔/cm2，和30—50孔/cm2的滤网，规格及质量必须符合施工组织设计要求，并具有出厂合格证。
2.1.2主要机具：高压冲孔水泵、真空泵或水射泵、潜水泵、5 t 起重设备或2t的倒链。
2.2作业条件：2.2.1掌握正确的地质资料，制定合理的施工组织设计（内含井点降水计算书），做好技术交底工作。
2.2.2弄清临近建筑物或构筑物基础的技术资料，充分考虑由于井点降水引起土体产生不均匀沉降而影响临近建筑物或构筑物的结构安全，尽量减少土层沉降量，可采用降水和回灌相结合的方法。
2.2.3施工现场应具备二路电源供电或一路电源供电加备用发电机组。
3操作工艺3.1工艺流程：井管和滤管主装连接→冲井成孔﹑埋管﹑灌沙﹑密封→安装总集水管→井管和总集水管连接→安装抽水设备→检查、试运转→工作→工作结束，拆除3.2直径φ38—55mm钢滤管，管壁钻12—18mm孔，呈梅形分布，滤管外侧用8#铅丝呈螺旋型固定，外包双层滤网，内细滤网用30—50孔/cm2黄铜丝布或尼龙丝布，外粗滤网用8—10孔cm2铁丝或铜丝布，双层滤网外再固一层12#铅丝的保护网。
滤管和井管用螺纹、管箍连接，见滤管构造图1。
3.3水冲法进行井点冲孔。
根据施工组织设计的井点平面位置，用起重设备吊起冲井管，将冲井管插入井点位置，开动高压水泵将土冲松，冲井直径一般为300mm，冲井压力见表1。
井孔成型后，立即拔出冲管，插入井点管，并在井管壁外，迅速填灌粗砂滤层，填至井管上口距地面1—1.5m处再用粘土封堵。
见图2。
表1各种土层冲孔所需水流压力表①埋没井点冲孔水流压力，最可靠的数字是通过试冲，表列值可供施工预估配备高压泵及必要时的空气压缩机性能之用．②根据国产轻型井点的最小间距80cm(井点管中心至中心)，要求冲孔位置不宜过近，以防两孔冲通(一般冲孔直径在30cm左右)．轻型井点间距宜采用0.8—1.6m．②借助于冲管沉没井点过程中，当冲孔达额定深度(为井点管长加滤管长．再加约50cm)后，尽快减低水压，拔起冲管的同时．向孔内沉入井点管，并快速填入砂滤层填抖。
轻型井点降水施工方案(标准版)
轻型井点降水施工方案(标准版)范本 1：轻型井点降水施工方案(标准版)一、引言1.1 项目背景本轻型井点降水施工方案是为了解决在工程施工中遇到的井点降水问题，并确保工程施工的顺利进行。
1.2 目的和范围本施工方案的目的是为了有效降低施工现场地下水位，提供安全稳定的施工条件。
本工程包括井点降水的具体操作流程和施工中的安全要求。
二、施工准备2.1 施工组织根据工程需要，组建井点降水施工组，确认施工人员和工作职责，并制定相应的施工管理制度。
2.2 材料准备准备相应的降水设备和材料，包括井点降水泵、软管、降水井套等。
2.3 施工场地准备对施工场地进行清理和平整，确保施工现场的安全和整洁。
三、施工流程3.1 井点测量与布设根据施工现场的实际情况，选择井点位置，并进行仔细测量和布设。
3.2 井点钻孔使用钻机进行井点钻孔，保证井点的垂直度和稳定性。
3.3 井点安装将井点套管和滤管安装到钻孔中，并进行密封处理。
3.4 降水设备安装将降水设备按照施工要求进行安装，连接井点套管和降水泵，并进行试运行。
3.5 井点降水在进行井点降水前，需要测量地下水位，根据实际情况设置降水水位和流量。
启动降水泵，将地下水抽出并排放到指定位置。
四、安全要求4.1 操作员安全施工人员必须进行专业培训，并穿戴相应的防护用品，确保操作安全。
4.2 设备安全降水设备必须符合相关标准要求，并定期检查和维护，确保设备运行安全可靠。
4.3 环境保护降水施工过程中，必须合理处理排放水，保证环境的安全和卫生。
五、附件本文档涉及附件：1. 井点降水施工组织结构图；2. 井点降水设备清单；3. 井点布设平面图。
六、法律名词及注释1. 井点降水：指通过井点设施将地下水抽出，并进行有效处理和排放的技术措施。
2. 钻孔：使用钻机进行地下钻孔的过程，常用于地基工程和地下水勘查等领域。
------------------------------------------------------------------------------------------------------------------------------范本 2：轻型井点降水施工方案(简洁版)一、引言本轻型井点降水施工方案是为解决工程施工中井点降水问题的方案。
完整版 轻型井点降水专项施工方案
轻型井点降水专项施工方案一、编制依据二、施工准备（一）技术准备（1）熟悉施工图纸，工程勘测资料、地质条件，了解地下水位、土层渗透系数；根据基坑形式、开挖支护设计、降水深度、降水范围、降水时间、工程环境影响等进行井点降水设计。
（2）根据现场实际情况，绘制井点平面布置图、降水设施结构图、降水水位预测曲线平面与剖面图，编制降排水专项施工方案，按程序审核论证后方可施工。
（3）组织人员进行技术交底。
（二）材料准备粗砂、滤网。
（三）机具准备其他材料：井点管、连接管、冲水管、集水总管三、工艺流程四、施工要点井点填砂后，在地面以下 1m 深度内须用粘土填实，以防漏气。
1-冲管；2-冲嘴；3-胶皮管；4-高压水泵；5-压力表；6-起重机吊钩；7-井点管；8-滤管；9-填砂；10-粘土封口3、试抽水五、质量控制要点及检验标准1、质量控制要点空井点和喷射井点的成孔工艺可选用清水或泥浆钻进、高压水套管冲击工艺（钻孔法、，对不易塌孔、缩孔的地层也可选用长螺旋钻机成孔；成孔深度宜大于冲孔法或射水法）降水井设计深度 0.5m～1.0m。
进到设计深度后，应注水冲洗钻孔、稀释孔内泥浆；滤料填充应密实均匀，滤料宜采用粒径为 0.4mm～0.6mm 的纯净中粗砂。
井后应及时洗孔，并应抽水检验井的滤水效果；抽水系统不应漏水、漏气。
基坑降排水施工工艺卡壁与井管之间的滤料宜采用中粗砂，滤料上方应使用粘土封堵，封堵至地面的厚度应大于 1m。
2、降水系统运行要点（1）降水系统应进行试运行，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新井管；试运行抽水控制时间为 1d，并应检查出水质量和出水量。
坑内降水井宜在基坑开挖 15d 前开始运行。
（2）降水过程中随时检查观测井内水位，调整抽水速度及抽水量。
（3）降水时真空度应保持在 55kPa 以上，且抽水不应间断。
3、轻型井点降水施工质量验收标准见下表：。
轻型井点降水方案(一)
轻型井点降水方案一、实施背景随着全球气候变化的加剧，一些地区出现了长时间的干旱和缺水现象，给当地的农业生产和生活带来了严重的影响。
因此，研究和开发一种可行的人工降水技术成为了当务之急。
轻型井点降水方案就是在这样的背景下诞生的。
二、工作原理轻型井点降水方案的工作原理是通过在特定区域内设置一系列的井点，通过井点喷射一定量的水雾或水滴，使其在空中形成云层，并通过自然的气流传播到目标区域，最终形成降水。
这种人工降水的原理类似于自然降水的过程，但是通过人工手段进行控制和调节，实现了对降水的人为干预。
三、实施计划步骤1.确定目标区域：根据实际需求和资源状况，确定需要进行人工降水的目标区域。
2.设计井点布局：根据目标区域的地形、气象条件等因素，设计合理的井点布局，确保降水效果最佳。
3.安装井点设备：根据设计方案，安装井点设备，包括喷头、水泵等设备，确保其正常运行。
4.进行试验和调整：在实施正式降水之前，进行试验和调整，根据实际情况对井点设备进行调整和优化。
5.正式实施降水：根据实施计划，正式启动井点设备，进行人工降水。
6.监测和评估：在降水过程中，进行实时监测和评估，对降水效果进行评估和调整。
四、适用范围轻型井点降水方案适用于一些地形复杂、气象条件较为恶劣的地区，例如山区、沙漠地区等。
在这些地区，通过人工降水可以有效改善当地的气候和水资源状况，促进农业生产和生态环境的恢复。
五、创新要点轻型井点降水方案的创新要点主要体现在以下几个方面：1.井点布局的优化：通过合理的井点布局，可以最大程度地提高降水效果。
2.井点设备的自动化控制：通过自动化控制技术，可以实现对井点设备的远程控制和调节，提高降水的精确度和效果。
3.实时监测和评估系统：通过实时监测和评估系统，可以对降水过程进行实时监测和评估，及时调整和优化方案。
六、预期效果轻型井点降水方案的预期效果主要体现在以下几个方面：1.提高降水量和降水频率：通过人工降水，可以有效提高降水量和降水频率，改善当地的水资源状况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节、编制依据 (2)第二节、工程概况 (2)第三节、施工部署 (2)第四节、施工方案 (7)1、施工准备 (7)2、井点安装 (8)3、抽水 (10)第五节、质量要求及保证措施 (11)第六节、安全保证措施 (12)第七节、文明施工保证措施 (13)第八节、施工应急措施 (13)第九节、附表材料及机械准备 (14)第十节、JHA (15)第一节、编制依据1. 青海大美聚丙烯装置水池图纸。
2.《青海大美聚丙烯装置岩土工程勘察报告》3.《建筑工程施工质量验收统一标准》（GB50300-2013）4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）5.《建筑基坑支护技术规范》（JGJ120-2012）6.《地下防水工程质量验收规范》（GB50208-2011）7.《建筑施工安全检查标准》（JGJ59-2011）第二节、工程概况项目名称：青海大美甘河工业园区尾气综合利用制烯烃项目聚丙烯装置项目地点：青海省西宁经济技术开发区甘河工业园区西区建设单位：青海大美煤业股份有限公司监理单位：上海青帝建设工程监理咨询有限公司EPC总承包单位：中石化上海工程有限公司施工总承包单位：上海市安装工程集团有限公司根据拟建场地地勘资料，根据本次勘察结果，本场地内地下水稳定水位埋深0.7～1.8m（对应标高2587.24～2589.78m）。
地下水属无压型孔隙潜水及基岩风化裂隙水，主要受大气降水补给，地下水流向为由南向北。
拟建场地范围内未发现塌陷、滑坡、泥石流、地面沉降等不良地质作用。
建设规模：初期雨水池，正负零绝对标高为2589.00m，基础底标高1278.55m，埋深为3.8m。
根据本工程特点，基础体型较大，较深，采用机械配合人工挖土，故采取边坡降坡方法，分层开挖，采用轻型井点降水。
根据本装置地质勘探报告与《建筑基坑支护技术规程》JGJ120-2012，决定放坡系数1:1.25，确保边坡的稳定。
按照现场文明施工需要，挖出的土方全部运至指定的堆土场。
计划在8月底完成水池的施工。
第三节、施工部署3.1项目组织结构我公司组建成立项目部，全面履行承包商的各项义务和责任，行使对本项目工程的施工管理、指挥、组织及服务职能。
建立健全的质量、安全保证体系、文明施工保障措施及售后跟踪服务，对本工程施工进行科学、有序的组织管理，保证按期、优质地完成本项目工程的施工，完善售后服务。
3.2 项目部主要人员岗位职责说明项目经理：应开林项目副经理：连骁君质量控制工程师:施荣昌文档资料工程师：王春荣各专业施工队材料控制工程师：李华安全控制工程师：高敬国施工技术负责：陈兆峰安全部经理：管文华项目副经理：吴玉君3.2.1项目经理1.严格执行国家法律、法规和企业颁发的各项规章制度，严格履行企业与EPC总承包单位签定的工程承包合同各项条款，对本项目的工期、质量、成本、安全生产、环境保护、文明施工负全责。
2.制定项目工期、质量、成本、安全生产、环境保护、文明施工等各项管理目标、措施，建立项目质量保证体系，组织实施并贯彻执行ISO9002质量标准贯穿于施工的全过程。
3.主动接受工程监理、业主和政府质量监督部门的监督，自觉接受指挥部的业务指导及监督、检查，按管理要求定期向指挥部报告进度、质量、成本、安全文明及各项管理工作情况，遇重大问题、紧急情况等特殊事项要随时向指挥部报告。
4.执行工程技术规范和标准，积极推广和应用新技术、新工艺、新材料，组织编制本项目的施工组织设计，制定安全生产和质量保证措施并组织实施。
5.负责项目部管理机构设置、人员配置及各类管理人员的岗位职责和项目管理的各项规章制度的建立，组织制定各种激励措施并实施。
搞好与指挥部各管理职能部门的业务联系和经济往来。
6.科学管理进入项目经理部的人、财、物资源，及时解决施工生产中出现的各种问题，不断提高综合经济效益。
审核项目的总进度计划，区域进度计划，以及劳务、材料周转、机械设备、资金等生产要素的使用计划并组织落实。
7.按“标价分离”的原则，实施项目的成本管理，严格控制项目的非生产性开支，严格财务纪律，正确处理国家、企业、项目和个人的利益关系，支持、配合指挥部和公司财务、监察工作。
8.坚持两个文明一起抓，加强精神文明建设，切实做好项目管理人员和施工人员的思想工作。
9.负责本项目的收尾、工程质量回访、售后服务等工作。
3.2.2项目副经理1.负责项目的生产工作，协助项目经理管理整个项目的进度、安全、文明施工等工作。
2.协助项目经理全面做好现场的管理和项目规划工作。
3.组织施工劳动力、机械设备的调度和优化配置。
4.负责月进度计划、周进度计划的审核、落实和实施工作，确保工程严格按计划组织进行。
5.重点抓好现场的工程质量、安全、文明施工、消防保卫和成品保护工作。
6.项目经理不在现场时，行使项目经理的全面管理职责。
7.其他由项目副经理负责的工作。
3.2.3技术负责人1.贯彻实施公司项目工程质量方针和质量目标，领导项目部各专业管理人员负责整个项目的技术管理和质量管理工作。
2.协助项目经理具体负责项目质量体系的建立、运行和管理工作、重点参与项目质量计划的编制、审核工作，组织报批。
3.组织参加设计交底、图纸会审、编制施工组织设计、施工方案等技术文件。
主持编制新材料、新设备的安装作业指导书，并组织技术交底和指导实施。
4.负责与技术监督局等政府各职能部门联系，了解技术要求，并组织落实。
5.负责监督检查“项目质量计划”，“施工组织设计”的贯彻执行。
6.负责组织重要材料质量检验和试验工作，负责对工程的过程检验，最终检验和试验的组织工作。
7.主持有关工程技术质量问题的会议，解决施工中出现的技术问题。
8.负责对出现不合格品的处置，组织纠正、预防措施的落实工作。
9.组织竣工验收资料收集、整理和编制工作及工程的档案资料管理。
10.其他由项目工程师负责的工作。
3.2.4HSE经理1.负责对进入施工现场的职工进行安全教育。
定期对本项目施工人员进行常规和针对性的安全宣传、教育。
2.组织项目实施各项安全、防火、创文明工地工作。
对项目危险源进行分析，消除隐患，保障项目施工安全。
3.认真检查施工生产中安全措施的落实，掌握HSE专职管理员实际工作状况，及时解决HSE专职管理员提出的各种安全隐患和问题，支持HSE专职管理员工作。
4.组织项目的安全检查，发现隐患督促有关人员及时整改，负责处理违章违纪的有关单位、个人。
及时向项目经理报告施工现场安全工作情况和施工中应注意事项。
5.检查班组安全活动。
6.发生伤亡、火灾事故保护好现场，抢救伤员，速向上级报告，视情向政府有关部门报告，服从政府及上级有关部门指挥，提供现场各种证据，协助调查人员搞好事故调查、分析，提出预防事故的整改意见，协同有关部门落实“四不放过”工作，防止事故重复发生。
事故处理结案后负责把全部资料汇总，上报、存档。
7.对施工现场发生的重大隐患在无法及时整改时，必须会同项目经理落实专门人员监护，直至整改完毕。
8.负责对所管辖的HSE专职管理员每天上岗考核工作。
3.2.5各专业技术工程师职责1.负责项目专业技术、质量管理和组织安全生产。
2.参加设计交底，负责专业施工图的会审、设计修改和技术变更，根据施工图编制施工预算。
3.编制科学、可行的施工组织设计、专业施工方案、重大专题技术方案，组织安全和技术措施的交底。
推广新工艺、新技术，有序地组织施工。
4.制定创优规划，实施标准化管理，文明施工，铸造精品工程。
做到有目标、有方案、有措施、有检查、有落实、有成效。
5.按工期要求，编制周、月、季、年度施工作业计划，建立工程量总控台帐，及时清理完工和剩余工程数量。
6.负责对施工工艺和工程质量进行监督和检查，负责工程的过程检验、最终检验和试验工作，负责主要材料质量检验和试验工作。
7.按贯标程序文件要求和规范要求积累各种技术资料，负责竣工验收资料收集、整理和编制工作及工程的档案资料管理，做好工程验收及交工工作。
3.2.6材料工程师职责1.负责项目物资的采购和供应。
根据施工作业计划，按季（月）度编制工程所需材料采购计划并报物资管理部。
2.负责所有材料的进场清点、验收和试验工作。
3.严格实行限额发料制。
建立科学的物资管理机制。
4.建立材料盘点制度。
每月25日对工地剩余材料进行一次全面盘点。
5.建立材料台帐（帐卡合一）。
物资管理部根据材料工程师的台帐报合约管理部，合约管理部月末依据开具的收、支料票，对照材料帐（卡）逐一核对审签，确认无误后列帐。
3.2施工部署根据本工程的设计要求、招标文件规定要求及施工现场踏勘情况，并结合我公司实际情况，对本工程作如下的施工部署：针对本工程的施工重点、关键技术编制切实可行的施工方案，制定有效的保证措施。
1、根据施工现场平面布置图、施工组织设计、水文地质报告，做好管井及观测井的平面定位、降水深度等设计工作；2、根据施工进度计划安排，做好渣土外运申报和天气预报资料收集工作，保障土方开挖的顺利进行；3、排水所使用的电气元件，设备须符合《施工现场临时用电安全技术规范》JGJ46-2005的相关要求，经验收合格后方可投入排水施工；4、落实专人负责设备的管理工作，保证基坑内降水深度符合设计要求，视水量多少连续或间断抽水，直至基础施工完毕、回填土为止；5、土方开挖及基础结构施工阶段，组织人员对基坑的变形进行检测，若遇紧急状况，立即启动应急预案。
第四节、施工方案本工程采用轻型井点降水方案1、施工准备1）、施工机具（1）、滤管：Φ48mm，壁厚为3.0mm的无缝钢管或镀锌管，长2.0m左右，一端用厚为4.0mm的钢板焊死，在此端1.4m长范围内，在管壁上钻φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外部再包一层网眼较大的尼龙丝网，每隔50～60mm用10号铅丝绑扎一道，滤管另一端与井点管进行连接。
（2）、井点管：Φ48mm，壁厚为3.0mm的无缝钢管。
（3）、连接管：透明管或胶皮管，与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。
（4）、总管：Φ89mm钢管，壁厚为4.0mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。
（5）、抽水设备：根据设计配备离心泵、真空泵以及机组配件和水箱。
（6）、移动机具：自制移动式井架（7）、凿孔冲击管：φ219×8mm的钢管，其长度为10m。
（8）、水枪：φ50×5mm无缝钢管，下端焊接一个φ16的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。
（9）、蛇形高压胶管：压力应达到1.50MPa以上。
（10）、高压水泵：JSJ－60井点水喷射泵机，配备一个压力表，作下井管之用。
2）、使用的材料粗砂。
不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。
3）、技术准备（1）、详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题及采取的措施。
