光电式的传感器
光电式传感器
-20 ºC 3.0 4.0 λ/μm
21
常用光敏电阻旳性能参数
给出常用国产MG型光敏电阻旳性能参数
表2.5（1）
常用旳光敏电阻器型号有密封型旳MG41、MG42、MG43和非密封型旳MG45（售22价便 宜）。它们旳额定功率均在200mW下列。
② 光敏晶体管
广泛应用于光纤通信、红外线遥控器、光电耦合器、控制伺服电 机转速旳检测、光电读出装置等场合。
根据能量守恒定理
h
1 2
m02
A
式中 m—电子质量；v0—电子逸出速度。 h—普朗克常数，6.626×10-34J·s；ν—光旳频率（s-1）
该方程称为爱因斯坦光电效应方程。
可见：光电子能否产生，取决于光子旳能量是否不小于该物体旳表面逸出功。
h A
hc A
1.239 A
m
0
即入射光波长不大于波长限
光敏二（三）极管存在一种最佳敏捷度旳峰值波长。当入射光旳波长增长时， 相对敏捷度要下降。因为光子能量太小，不足以激发电子空穴对。当入射光旳 波长缩短时，相对敏捷度也下降，这是因为光子在半导体表面附近就被吸收， 而且在表面激发旳电子空穴对不能到达PN结，因而使相对敏捷度下降。01.239 A Nhomakorabeam
时才干产生外光电效应 6
光电管
光电管是装有光阴极和阳极旳真空玻璃管，其阴极受到合适旳光照后发 射光电子，这些光电子被具有一定电位旳阳极吸引，并在管内形成空间 电子流，称为光电流。 此时若光强增大，轰击阴极旳光子数增多，单位时间内发射旳光电子数 也就增多，光电流变大。 在光电管旳外电路上接合适电阻，电阻上旳电压降将和管内空间电流成 正比，或与照射到光电管阴极上旳光有函数关系，从而实现光电转换。
光电式测速传感器-全球百科
光电式测速传感器-全球百科
光电式测速传感器是应用最广、转速计量人员比较熟悉的一种类型。
它输出低于电源电压约1V的矩形没电脉冲，频率范围有几千至几十kHz，不同的设计其性能差异较大。
转速测量仪配套的光电传感器，大都采用了半导体激光组件，不同产品大都采用专用配套传感器，工业生产中采用的光电式接近开关，也可用于测速，但其精度较低、量程较小，主要用于检测物料接近规定位移位置。
在此，对它们的工作原理和性能、不作介绍。
需要提示的是，转速二次仪表配套使用的光电式传感器可能与实验室和便携式测速仪的光电传感器在外形结构上有较大差别，可能是一种尺寸较大的螺杆式光电接近开关。
应遵照使用说明书的要求安装使用。

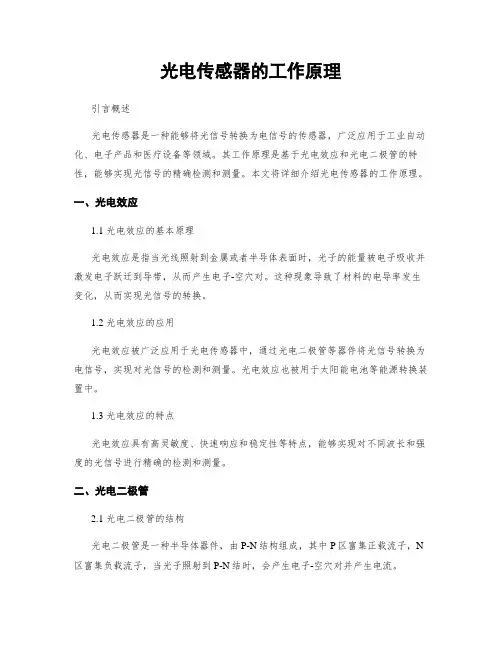

光电传感器的工作原理
光电传感器的工作原理引言概述光电传感器是一种能够将光信号转换为电信号的传感器，广泛应用于工业自动化、电子产品和医疗设备等领域。
其工作原理是基于光电效应和光电二极管的特性，能够实现光信号的精确检测和测量。
本文将详细介绍光电传感器的工作原理。
一、光电效应1.1 光电效应的基本原理光电效应是指当光线照射到金属或者半导体表面时，光子的能量被电子吸收并激发电子跃迁到导带，从而产生电子-空穴对。
这种现象导致了材料的电导率发生变化，从而实现光信号的转换。
1.2 光电效应的应用光电效应被广泛应用于光电传感器中，通过光电二极管等器件将光信号转换为电信号，实现对光信号的检测和测量。
光电效应也被用于太阳能电池等能源转换装置中。
1.3 光电效应的特点光电效应具有高灵敏度、快速响应和稳定性等特点，能够实现对不同波长和强度的光信号进行精确的检测和测量。
二、光电二极管2.1 光电二极管的结构光电二极管是一种半导体器件，由P-N结构组成，其中P区富集正载流子，N 区富集负载流子，当光子照射到P-N结时，会产生电子-空穴对并产生电流。
2.2 光电二极管的工作原理光电二极管的工作原理是基于内部光电效应，当光子照射到P-N结时，会激发电子跃迁到导带，从而产生电流。
这种电流与光信号的强度成正比，实现光信号的转换。
2.3 光电二极管的应用光电二极管被广泛应用于光电传感器、光通信、光电显示等领域，能够实现对光信号的高效转换和检测。
三、光电传感器3.1 光电传感器的种类光电传感器包括光电开关、光电编码器、光电反射式传感器等多种类型，每种类型具有不同的工作原理和应用场景。
3.2 光电传感器的工作原理光电传感器通过接收光信号并将其转换为电信号，实现对物体位置、颜色、形状等信息的检测和测量。
不同类型的光电传感器具有不同的工作原理，但都基于光电效应和光电二极管的特性。
3.3 光电传感器的应用光电传感器被广泛应用于工业自动化、机器人技术、医疗设备、电子产品等领域，能够实现对光信号的高精度检测和测量。
《光电式传感器》课件
光电式传感器的Байду номын сангаас类
• 总结词：光电式传感器有多种分类方式，如按工作方式可分为直接转换 型和间接转换型，按输出信号可分为模拟输出和数字输出等。
• 详细描述：根据工作方式的不同，光电式传感器可以分为直接转换型和间接转换型两类。直接转换型传感器利用光电效 应直接将光信号转换为电信号，如光电管、光电倍增管等；而间接转换型传感器则通过其他物理效应将光信号转换为电 信号，如光电池、光电晶体管等。此外，根据输出信号的不同，光电式传感器可以分为模拟输出和数字输出两类。模拟 输出型传感器输出连续变化的电信号，如光电管和光电池；数字输出型传感器则输出离散的电信号，如光电码盘和光电 开关等。
联网领域的应用越来越广泛。未来，需要加强光电式传感器在这些领域
的应用研究，推动相关技术的进步和发展。
03
交叉学科融合发展
光电式传感器涉及到多个学科领域，如物理学、化学、生物学等。未来
，需要加强交叉学科的融合发展，推动光电式传感器在更多领域的应用
和创新。
光电式传感器通常采用光信号传输，不易 受到电磁干扰的影响，具有较好的抗干扰 能力。
光电式传感器的缺点
对环境光敏感
光电式传感器容易受到环境光的影响 ，特别是在室外或者强光环境下，测 量精度会降低。
成本较高
光电式传感器通常需要使用高精度的 光学元件和电子元件，导致其成本较 高。
需要稳定的光源和检测器
光电式传感器需要稳定的光源和检测 器，以保证测量的准确性和稳定性。
《光电式传感器 》PPT课件
目录
• 光电式传感器概述 • 光电式传感器的应用 • 光电式传感器的优缺点 • 光电式传感器的发展趋势 • 光电式传感器的研究现状与展望
01
光电式传感器的工作原理
光电式传感器的工作原理
1.光源：光电式传感器通常使用红外线、激光等辐射源作为光源。
光源会发出一定频率的光信号，这些光信号对于人眼来说是不可见的。
红外线常用于室内和低功耗的应用，而激光则常用于需要高精度和长距离检测的应用。
2.物体：需要检测的物体也是光电式传感器工作的重要组成部分。
物体通常是被检测的目标，它可以反射、散射或吸收光信号，将光信号转换为电信号。
3.光电元件：光电元件是光电式传感器中最核心的部分。
它是将光信号转化为电信号的关键部件。
光电元件通常包括光敏电阻、光敏二极管、光敏三极管、光敏电容等。
其中最常用的是光敏电阻。
首先，光源发出光信号，经过透镜和反射镜的反射，最终照射到物体上。
物体可能会对光信号进行反射、散射或吸收。
当光信号经过物体后，会进入光电元件。
光电元件根据物体的反射、散射或吸收特性，将光信号转换为相应的电信号。
最后，电信号会传输到光电式传感器的电路中进行处理和分析。
根据电信号的变化和特征，我们可以判断物体的位置、速度、颜色等信息。
总结起来，光电式传感器的工作原理是通过光源将光信号照射到物体上，物体将光信号转化为电信号，光电元件将电信号进行处理和分析，从而实现对物体位置、速度、颜色等信息的检测。
光电式传感器在自动化控制和安全监测中有着广泛的应用，为我们的生活带来了便利和安全。
光电传感器及应用
光电传感器的分类
透射式光电传感器
光纤式光电传感器
利用光束通过光敏元件，根据透射光 强度的变化来检测目标物体的存在和 位移。
利用光纤传输光信号，将光信号传输 到光敏元件进行检测，常用于远程和 恶劣环境下的测量。
反射式光电传感器
利用光束照射到目标物体表面并反射 回光敏元件，根据反射光强度的变化 来检测目标物体的存在和位移。
光电传感器在物联网中的应用前景
总结词
随着物联网的快速发展，光电传感器在物联网中的应 用前景广阔。
详细描述
物联网的普及和发展为光电传感器提供了广阔的应用 空间。光电传感器可以用于物联网中的各种设备，如 智能家居、智能农业、智能交通等领域的设备。通过 与物联网的结合，光电传感器可以实现远程监控、智 能控制和自动化操作等功能，提高设备的效率和便利 性。同时，光电传感器还可以与其他传感器结合，实 现多参数检测和复合功能，进一步提高物联网设备的 智能化水平。
02 光电传感器的技术原理
光电效应
光电效应定义
当光照射到物质上时，物质可以 吸收光的能量并产生电效应，这
种现象称为光电效应。
光电效应分类
光电效应分为外光电效应和内光 电效应，外光电效应是指光电子 逸出物质表面，内光电效应是指 光子在物质内部产生电子空穴对。
光电效应原理
光电效应的原理是光子能量大于 物质禁带宽度时，光子被吸收并 释放出电子或空穴，形成光电流。
挑战
随着科技的不断进步和应用需求的不 断提高，光电传感器面临着技术更新 换代、性能提升、成本降低等挑战， 需要不断进行技术创新和改进。
机遇
随着物联网、人工智能等技术的快速 发展，光电传感器的应用领域将进一 步拓展，如智能家居、智能交通等领 域，为光电传感器的发展带来新的机 遇和挑战。
传感器原理与应用—光电式
(a)原理 图3.83 光平面位置检测器
(b)结构
新型光电器件
二． 三． 四．
固态图像传感器（solid image sensor ） 图像传感器是电荷转移器件与光敏阵列元件集为一体构成的，具有自扫描功能的摄像器件。
图像传感器从功能上说，它是一个能把受光面的光像分成许多小单元(称为像元)，并将它们转换成电 信号，然后顺序地输送出去的器件。
致发光光源和激光光源。
一． 光源
光电传感器的组成
1. 热辐射光源 2. 利用物体升温产生光辐射的原理制成的光源称为热辐射光源。例如钨丝白炽灯和卤钨灯。 3. 特点：光谱线较丰富，包含可见光与红外光；发光效率低；发热大；寿命短；易碎，电压高，使用
有一定的危险。 4. 气体放电光源 5. 电流通过置于气体中的两个电极时，两电极之间会放电发光，利用这种原理制成的光源称为气体放
(5) 峰值探测率 (6) 峰值探测率是表征光电器件噪声水平的性能参数。
1
A f
D*
☻ 探测器件的性能常用峰值探测率D*表征，D*值大，
PNE / A f
PNE
噪声等效功率小，光电器件性能好。
A 光敏器件的有效光敏面 积
f 探测系数带宽
光电传感器的组成
二． 光电器件
2.
光电器件的性能参数
(5) 温度特性
新型光电器件
二． 三．
固态图像传感器（ solid image sensor ） 从构造上说，图像传感器是一种小型固态集成元件，其核心是电荷转移器件(Charge Transfer Device，CTD)，其中最常用的是电荷耦合器件(Charge Coupled Device，CCD)。CCD由阵列式 排列在衬底上的金属-氧化物-硅(Metal Oxide Semi-Conductor，简称MOS)电容器组成，它具有 光生电荷、积蓄和转移电荷的功能。
光电式传感器
光电式传感器光电式传感器是一种通过光信号来检测物体的位置、形状和颜色等信息的传感器。
它主要由光电元件、放大器电路、信号处理电路和输出电路等组成，可广泛应用于机器人、自动化生产线、计量仪器、安防监控等领域。
工作原理光电式传感器的主要工作原理是利用光电元件对物体反射和透射的光信号进行检测。
它通过发射一束光线照射到被探测物体上，然后检测被反射和透射的光线的强度、频率、相位等参数来确定被探测物体的存在和状态。
光电元件一般采用光电二极管、光敏电阻、光电管、光电晶体管等，而光线的发射和收集一般通过透镜、光纤和反光镜等实现。
分类及应用根据不同的工作原理和应用场景，光电式传感器可以分为多种类型。
其中比较常见的有：接近式光电传感器接近式光电传感器是一种最常用、最简单的光电式传感器。
它主要通过发射一束红外线照射到被测物体上，然后检测透射回来的光线的强度变化来判断被测物体是否存在。
接近式光电传感器广泛应用于人体检测、自动门、安全门和计量系统等方面。
光电开关光电开关是一种通过光电元件来检测、开关电路的传感器。
它主要通过发射一束光线来检测物体的存在和位置等信号，然后将信号（一般为0和1）传递给输出模块，以实现开闭等控制功能。
光电开关广泛应用于自动化生产线、安全门、包装机械、自动售货机等领域。
光电码盘光电码盘是一种通过光学编码来进行位置检测的传感器。
它主要通过在码盘的表面上覆盖光学码来检测旋转物体的位置、角度、方向等信息。
光电码盘广泛应用于电机控制、机器人、航空航天、导航和工业自动化等领域。
处理技术光电式传感器的检测精度和稳定性直接关系到其应用效果和可靠性。
因此，传感器制造商一直致力于探索改进传感器的处理技术。
目前，主要的处理技术包括增益调整、滤波、线性化、自动校正等。
其中增益调整是通过调整放大器的增益来提高传感器的灵敏度和稳定性，滤波则是通过滤除噪音信号来提高传感器的检测精度。
而线性化和自动校正则是通过将传感器输出信号进行线性化处理和自动调整校准，来提高传感器的可靠性和准确性。
光电传感器的参数
光电传感器的参数
光电传感器的参数包括但不限于：
1. 检测距离：它反映了传感器能够检测到的对象距离的范围，例如30mm。
2. 工作电压：决定了传感器正常工作所需的电压，如10\~30VDC。
3. 输出方式：描述了传感器的输出信号类型，例如NPN或PNP。
4. 灵敏度：这是传感器对输入光信号的反应程度，常见的表达方式有流明灵敏度和勒克斯灵敏度。
5. 时间响应特性：描述了传感器对光源辐射响应的快慢，可以用阶跃响应和频率响应来衡量。
6. 频率响应：传感器的响应随光源辐射的调制频率而变化的特性，通常用于描述线性特性的传感器。
此外，光电传感器的参数还包括工作波长、响应时间、测量范围、线性范围、允许误差、重复性、分辨率等。
这些参数根据不同的光电传感器类型和应用场景会有所不同。
如需了解更多信息，建议阅读光电传感器相关书籍或咨询专业人士。
传感器与检测技术8-1光电式传感器
光电式传感器的优缺点
优点
• 高灵敏度 • 快速响应 • 广泛适用于不同环境
缺点
• 受到环境光影响 • 精确度受到物体特性影响 • 成本较高
光电式传感器的市场前景
随着科技的发展和工业自动化的推进，光电式传感器的需求将继续增长。预计未来几年内，这个市场将保持稳 定增长。
光电式传感器的生产厂家
厂家1
光电式传器
光电式传感器是一种利用光学原理进行检测和测量的传感器。它们在各个领 域都有广泛的应用，如工业自动化、环境监测和机器人技术等。
什么是光电式传感器
光电式传感器是一种使用光学技术进行检测和测量的传感器，可以将光信号 转换为电信号。它们通过感受和分析光的特性来实现不同的应用。
光电式传感器的工作原理
其他类型的光电式传感器
包括光电投射式传感器、光电闪烁式传感器、 光电静态式传感器和光电旋转式传感器等。
光电式传感器的应用领域
1 工业自动化
用于检测物体的位置、速度和方向以及控制 生产过程。
2 安全监测
用于检测火灾、烟雾和其他危险物质。
3 智能交通
用于检测交通信号灯、行人和车辆的存在。
4 环境监测
用于检测空气质量、水质以及其他环境因素。
光电式传感器通过发射光线并接收反射光线来检测物体的存在或特定属性。它们使用光电效应和光敏器件来将 光信号转换为电信号。
光电式传感器的分类
反射型光电式传感器
通过检测被物体反射的光信号来判断物体的存 在与否。
光电障碍物检测传感器
用于检测是否有物体在路径上阻挡光线的传感 器。
侧推型光电式传感器
通过检测光线被物体阻挡的程度来判断物体的 存在与否。
该公司是光电式传感器领域的领军企业，提供多种 类型的传感器和解决方案。
光电传感器
光电传感器光电传感器是采纳光电元件作为检测元件的传感器。
它首先把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。
光电传感器一般由光源、光学通路和光电元件三部分构成。
目录光电传感器的进展方向分类原理概述光电传感器的进展方向生产的进展方向（1）使光电传感器从理论讨论向生产一条龙的产业化模式快速进展，走自主创新和国际合作相结合的跨越式进展道路，使我国成为世界传感器的生产大国；（2）光电传感器产品结构全面、协调、持续进展。
产品品种要向高技术、高附加值倾斜，尤其要填补“空白”品种；（3）生产格局向化进展。
即生产传感器门类少而精，且专门生产某一应用领域需要的某一类传感器系列产品，以获得较高的市场占有率，各传感器企业的化合作生产；（4）光电传感器大生产技术向自动化进展。
光电传感器的门类、品种繁多，所用的敏感材料各异，决议了传感器制造技术的多样性和多而杂性。
纵观当前光电传感器工艺线的概况，多数工艺已实现单机自动化，但距离生产过程全自动化尚存在诸多困难，有待今后广泛采纳CAD、CAM及先进的自动打扮备和工业机器人予以突破；（5）企业的重点技术改造应加强从倚靠引进技术向引进技术的消化汲取与自主创新的方向转移；（6）企业经营要加快从国内市场为主向国内与国外两个市场相结合的国际化方向跨越进展；（7）企业结构将向“大、中、小并举”“集团化、化生产共存”的格局进展。
[1]讨论的进展方向光电传感及其相关技术的快速进展，充足了各类掌控装置及系统的更高要求，使得各领域的自动化程度越来越高，同时间电传感器的紧要性不断提高。
目前，光电传感器讨论的重要方向是：（1）多用途。
即一种光电传感器不仅能针对一种物理量，而且能够对多种物理量进行同时测量；（2）新型传感材料、传感技术等的开发；（3）在恶劣条件下（高温、高压等）低成本传感器（连接、安装等）的开发和应用；（4）光电传感器与其它微技术结合的微光学技术的进展。
光电式传感器的应用及原理
光电式传感器的应用及原理引言光电式传感器是一种基于光电效应原理工作的传感器，它能够将光线转化为电信号，从而实现对光线的检测和测量。
光电式传感器广泛应用于工业自动化、光学测量、安全监控等领域。
本文将介绍光电式传感器的应用领域和工作原理。
应用领域光电式传感器在众多领域中有着广泛的应用，以下是部分常见领域：1.工业自动化：在工业自动化领域，光电式传感器常用于物料检测、位置测量、物体计数等。
例如，光电式传感器可以检测工装上是否有物料，从而控制自动化生产线的运行。
2.光学测量：光电式传感器可以用于测量光线的强度、波长、频率等。
在科学实验、光学仪器等领域中，光电式传感器的应用非常广泛。
3.安全监控：在安全监控领域，光电式传感器可以用于侦测人员是否接近危险区域、物体是否被移动等。
这样可以及时发出警报或采取措施，提高安全性。
4.机器人技术：在机器人领域，光电式传感器可以用来感知周围的环境，帮助机器人进行定位、避障等操作。
5.环境监测：光电式传感器可以用于测量大气中的光线强度、辐射强度等，可以帮助我们了解环境的变化。
工作原理光电式传感器的工作原理主要基于光电效应，下面将介绍两种常见的光电效应：光电效应一：光电发射效应光电发射效应是指当光照射到金属或半导体表面时，光子能量转化为电子能量，电子从固体表面逸出的现象。
光电发射效应常用于光电二极管。
光电二极管是一种可以将光线转化为电信号的装置。
当光线照射到光电二极管表面时，光子能量将被电子吸收，电子从材料中逸出并流向电极，形成电流。
通过测量电流的大小，我们可以了解光照强度的大小。
光电效应二：光电导效应光电导效应是指当光照射到半导体材料中时，产生的电子和空穴会在电场的作用下形成电流。
光电导效应常用于光电三极管或光敏电阻。
光敏电阻是一种根据光照强度变化而改变电阻值的元件。
当光线照射到光敏电阻表面时，光子的能量会导致光敏电阻中载流子的增加，进而改变电阻值。
通过测量电阻的变化，我们可以了解光照强度的变化。
光电式传感器的原理和应用
下一页
(5) 频率特性
当光敏电阻受到脉冲光照时，光电流要经过一段 时间才能达到稳态值，光照突然消失时，光电流 也不立刻为零，这说明光敏电阻有时延特性。由 于不同材料的光敏电阻时延特性不同，所以它们 的频率特性也不相同。
返回
光敏电阻的频率特性
上一页
下一页
(6) 温度特性
硫化铅光敏电阻的光谱温度特性曲线，从图中可以看出， 它的峰值随着温度上升向波长短的方向移动。因此，在 使用光敏电阻检测时为了能接受远红外光，或为了提高 灵敏度，要采取控制温度的措施。
返回
上一页
下一页
(1) 暗电阻，暗电流
若将光敏电阻置于无光照的黑暗条件下， 测得光敏电阻的阻值称为暗电阻，这时， 在给定工作电压下测得光敏电阻中的电流 值称为暗电流。
返回
上一页
下一页
(2) 亮电阻、光电流
光敏电阻在光照下，测得的光敏电阻的阻 值称为亮电阻，亮电阻一般在几千欧姆。 这时在工作电压下测得的电流为亮电流。 亮电流和暗电流之差称为光电阻的光电流 IФ
返回
上一页
下一页
5.2.2 码盘和码制
编码器有两种：增量编码器和绝对编码器
接触式编码盘示意图
返回
上一页
下一页
二进制码、十进制码与循环码对照表
角度
0 1α 2α 3α 4α 5α 6α 7α 8α 9α 5α 11α 12α 13α 14α 15α
返回
电刷位置
a b c d e f g h i j k l m n o p
若调制盘上开有z个缺口,测量计数时间为t(s),被测转 速为n(r/min)，则此时得到的计数值c为：
返回
上一页
下一页
(4)烟尘浊度连续监测仪
光电式传感器工作原理
光电式传感器工作原理一、光电效应光电效应是指当光照射到金属或半导体上时，会使其发生电子的光电发射或电子的能级跃迁等现象。
利用光电效应可以实现光电传感器的灵敏检测和测量。
1.光电发射效应光电发射效应是指当光照射到金属表面时，会使金属发射出电子。
金属中的自由电子受到光的能量激发，从而克服束缚力逸出金属表面。
这些被激发的电子被称为光电子，它们具有动能和电荷，可以被检测和测量。
2.光电吸收效应光电吸收效应是指当光照射到半导体材料上时，会使电子从价带跃迁到导带，产生电荷对。
这种效应可以形成电流或电压信号，从而实现对光信号的检测和测量。
二、光磁效应光磁效应是指当光照射到磁性材料上时，会改变其磁性质，从而实现对光信号的检测和测量。
光磁效应主要包括克尔效应、法拉第效应和泡纳尔效应。
1.克尔效应克尔效应是指当光照射到磁性材料上时，会使其磁性发生变化。
光照射可以改变材料的磁矩方向或大小，从而实现对光信号的检测和测量。
2.法拉第效应法拉第效应是指当光照射到导体上时，会在导体中产生感光电动势。
该电动势与光照强度成正比，并且与导体的材料、形状和温度有关。
3.泡纳尔效应泡纳尔效应是指当光照射到磁性材料上时，会使其产生热稳态，并在材料表面上形成热梯度。
这个热梯度会使磁性材料发生热漂移，从而形成感光磁场或感光电流。
光电式传感器的工作原理实质上是利用光与电磁场之间的相互作用来实现对光信号的检测和测量。
光电效应是光与物质相互作用的基础，光磁效应则是光与磁场相互作用的结果。
通过光电效应和光磁效应，光电式传感器可以将光信号转化为电信号，从而实现对光信号的感知、测量和控制。
这使得光电式传感器在工业、医疗、军事等领域具有广泛的应用前景。
《传感器与检测技术》第八章光电式传感器
光 检 测 放 大
烟 筒
刻 度 校 对
显 示 报 警 器
吸收式烟尘浊度监测系统组成框图
3．包装充填物高度检测
光电开光
光电信号
h 放大 整形 放大
执行机构
利用光电检测技术控制充填高度
五、光电耦合器件
1．光电耦合器 （1）耦合器的组合形式
（2）耦合器的结构形式
（3）耦合器常见的特性
对于光电耦合器的特性，应注意以下各项参数。 1）电流传输比 2）输入输出间的绝缘电阻 3）输入输出间的耐压 4）输入输出间的寄生电容 5）最高工作频率 6）脉冲上升时间和下降时间
的发射极一边做得很大，以扩大光的照射面积。
光敏晶体管的结构与原理电路
原理：光照射在集电结上时 ，形成光电流，相当于 三极管的基极电流。因而集电极电流是光生电流的 β倍，所以光敏晶体管有放大作用。
（3）基本特性 1）光谱特性
应用：光或探测赤热状态物体时，一般都用硅管。但 对红外光进行探测时，锗管较为适宜。
运动的“粒子流”，这种粒子称为光子。每个光子具
有的能量为： E=h·υ
υ—光波频率； h—普朗克常数，h＝6.63*10-34J/Hz
对不同频率的光，其光子能量是不相同的，光波频率 越高，光子能量越大。用光照射某一物体，可以看 做是一连串能量为hγ的光子轰击在这个物体上，此 时光子能量就传递给电子，并且是一个光子的全部 能量一次性地被一个电子所吸收，电子得到光子传 递的能量后其状态就会发生变化，从而使受光照射
2．光电开关 （1）典型的光电开关结构
（2）光电开关的应用
第二节 光纤传感器
光纤传感器FOS（Fiber Optical Sensor)用光作为敏 感信息的载体，用光纤作为传递敏感信息的媒质。 因此，它同时具有光纤及光学测量的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
线性度
线性度是指光电器件的输出光电流（或电压）与 输入光功率成比例的程度和范围。
一般来说，在弱光照射时光电器件输出光电流都 能在较大范围内与输入光功率（光辐射强度）成 线性关系。强光时就趋于平方根关系
三、光电管和光电倍增管及其应用 （一）光电管 1. 结构和原理
２．主要性能
相邻两个倍增电极之间有电位差，因此存
在加速电场。
光电式的传感器
UOUT
K
A
RL
D1 D2 D3 D4
IA R1 R2 R3 R4 R5
光电式的传感器
18
第
第
一
三
入
倍
倍
射
增
增
光
极
极
阳极A
阴极K
第
第
二
四
倍
倍
增
增
极
极
光电式的传感器
19
2. 光电倍增管的特性参数：
45
100 8×10-11 <40
光电式的传感器
16
（二） 光电倍增管 1. 光电倍增管的结构与原理
由阴极、次阴极（倍增电极）、阳极组成 阴极由半导体光电材料锑铯做成，次阴极 是在镍或铜-铍的衬底上涂上锑铯材料形成。 次阴极可达30级。通常为12~14级。
使用时在各个倍增电极上均加上电压，阴
极电位最低，以后依次升高，阳极最高。
光照射到物体上时，可以看成是具有一连 串能量为E的粒子轰击在物体上
光电效应可以看成是由于物体吸收了能量 为E的光子的能量后而产生的电效应
一、光电效应
外光电效应
金属表面受光照射后，金属内或表面的电子逸出金
属表面向外发射的现象 电子能量转换公式 光电管、光电倍增管
hv
1 2
mv02
内光电效应
光电式的传感器
7
二、光电器件的特性参数 灵敏度K：表征光电器件输出信号能力的特征量
光电器件的输出信号电压VS与入射光功率PS之比， 即单位入射光功率作用下器件的输出信号电压：
K = V S / P S = V S / ( H A d )
光谱特性：描述光电器件的工作范围 某一种光电器件的灵敏度与入射波长的关系，称为 该光电器件的光谱特性 用不同辐射波长对某一器件的灵敏度描绘的曲线， 就是该器件的光谱特性曲线
以GD-4型光电管为例，阴极是用锑铯材料
制成，对可见光范围的入射光灵敏度比较高。
适用于白光光源，被应用于各种光电式自动
检测仪表中。
光电式的传感器
15
对红外光源，常用银氧铯阴极，构成红外探测器。 对紫外光源，常用锑铯阴极和镁镉阴极。 还有些光电管的光谱特性与人的视觉光谱特性有很 大差异，可以担负人眼不能胜任的工作，如夜视镜 等。
光电式的传感器
6
２．光生伏特效应：在光作用下能使物体 产生一定方向电动势的现象。基于该效应 的器件有光电池和光敏二极管、三极管。
光照射PN结时，若hυ≧Eg，使价带中的 电子跃迁到导带，而产生电子空穴对，在 空间电荷区内电场的作用下，电子向N区 漂移，空穴向P区漂移，使P区带正电，N 区带负电，形成光生电动势。
型号
光谱响应 范围(A。)
最佳灵敏 度波长(A。 )
最小阴极 灵敏度 (uA/lm)
阳极工 作电压
(V)
暗电流 (A)
环境 温度 (℃)
GD-5 2000–6000 3800–4200
30
30
3×10-11 5-35
GD-6 6000–11000 7000–9000
10
30
8×10-11 5-35
GD-7 3000–8500 4500
第九章 光学传感器
第一节 光电传感器的基本理论 第二节 光电器件的基本特性 第三节 光电管、光电倍增管及其应用
光学传感器
光电传感器是将光信号转化为电信号的器件， 它具有反应速度快、检测灵敏度高、可靠性 好、抗干扰能力强、结构简单等特点
光电传感器 辐射热探测器 光纤传感器
第一节 光电传感器
时间常数：描述光电器件对入射光响应快慢性能 在阶跃输入光功率的条件下，光电器件输出电流 is(t)上升到稳态值(i∞)的0.63倍的时间
is(t)i (1e t)
当辐射的交变信号频率f上升时，光敏器件的灵敏 度k下降，从峰值处下降到3dB时所对应的频率称 为截止频率f0，截止频率f0对应的时间即为时间常
光波是波长为10～106nm的电磁波。
可见光：380～780nm 紫外线：10～380nm 红外线：780～106nm
光都具有反射、折射、散射、衍射、干涉 和吸收等性质
光的量子说可知，光可以看成是以光速C运 动着的、具有一定能量粒子流 每个光子的能量为 E = hv 每个光子的质量为 m = hv/C2
真空光电管
充气光电管
光电式的传感器
13
（2）光电管的光照特性 当光电管的阴极和阳极之间所加的电压一 定时，光通量与光电流之间的关系。
IA/ μA
光照特性曲线的
斜率称为光电管
100 75
的灵敏度。
50
25
1
0 0.5 1.0 1.5 2.0 2. 5
光电式的传感器
Φ/1m
14
(3) 光电管的光谱特性 单位辐射通量，不同波长的光照射光电管 时，产生的饱和光电流与光波波长的关系 曲线。同一光电管对于不同频率的光的灵 敏度不同。
（1）光电管的伏安特性
在一定的光照射下，对光电器件的阴极所
加电压与阳极所产生的电流之间的关系称
为光电管的伏安特性。
12 IA/μA
10 8 6 4 2
120μlm 100μlm 80μlm 60μlm 40μlm
20μlm
12 IA/μA
10 8 6 4 2
强光
弱光 阴极电压/V
0 50 100 150 阴极电压/V 0 50 100 150
等效噪声功率：描述光电器件品质 若辐射到光电器件光敏感面上的辐射功率所产生的 响应电压，恰好等于该器件的噪声电压值，那么这 个辐射功率称为噪声等效功率（NEP）（单位W）
N E P = P S / V S / V n
探测度D：衡量光电器件的探测能力 将NEP的倒数称为光电器件的探测度D
D=1/NEP
当光照在半导体材料上，使半导体材料的电导率发 生变化或产生光生电动势的现象
光敏电阻、光电池、光敏二极管、光敏三极管
1．光电导效应 在光线作用下，电子吸收光子能量从键合状 态过度到自由状态，而引起材料电导率的变 化。 基于这种效应的光电器件有光敏电阻。
当光照射到光电导体上时，若这个光电导 体为本征半导体材料，且光辐射能量又足 够强,光电材料价带上的电子将被激发到导 带上去，使光导体的电导率变大。
