图解:RJ45水晶头网线的做法十分经典

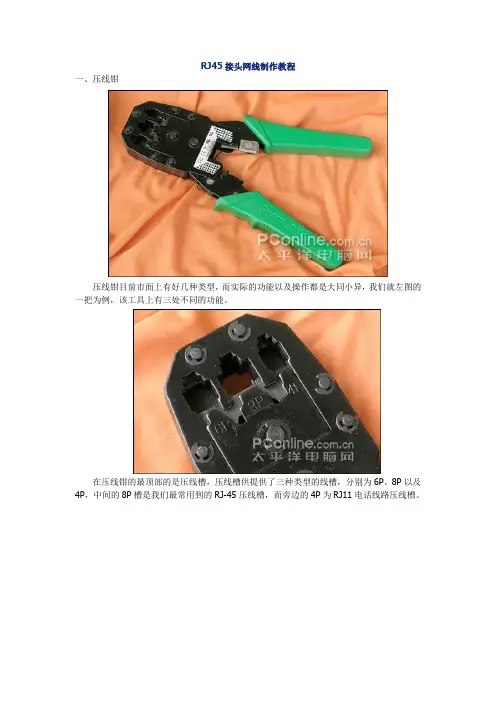

驳线钳(用于接驳水晶头)(必备)

水晶头接法:

关于双绞线的色标和排列方法是有统一的国际标准严格规定的,现在常用的是TIA/EIA568B。在打线时应使用如下的顺序:(TIA/EIA568B)1- >橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

2- >橙

3- >绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

4- >蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

5- >蓝白

6- >绿

7- >棕白

8- >棕

而且,使用电缆两头一对一的连接方式,会使一组信号(负电压信号)通过不绞合在一起的两根芯线传输,造成极大的近端串扰)所以应按照国际标准打线!!NEXT-> Near-end-crosstalk (.

局域网就是将单独的微机或终端,利用通信线路相互连接起来,遵循

一定的协议,进行信息交换,实现资源共享。其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair) 作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4

对绞合在一起,成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线(STP和非屏蔽双绞线(UTP。在EIA/TIA-568A 标准中,将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输,符合

IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场,最高速率可达100Mbps符合IEEE802.3 100Base-T的标准。做好的网线要插座内。相应地RJ45等网络设备的HUB水晶头接入网卡或RJ45将.

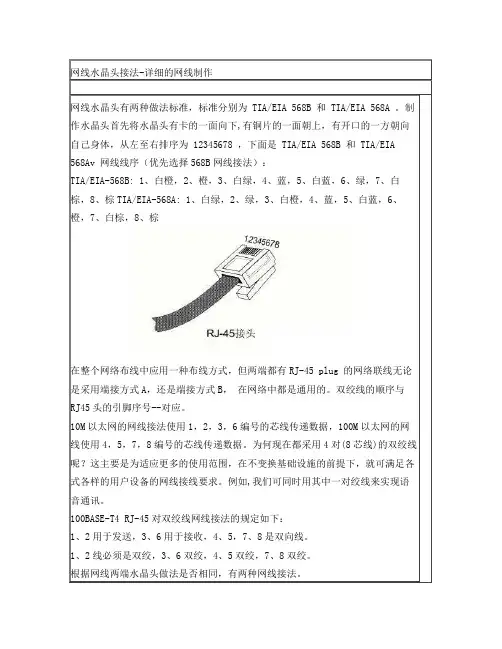

RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和

塑料构成, 特别需要注意的是引脚序号, 当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100 米。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B

标准568A:橙白--1,橙--2,绿白--3,蓝--4,蓝白--5,绿--6 , 棕白--7 ,棕--8 ;

标准568B:绿白--1,绿--2,橙白--3,蓝--4,蓝白--5,橙--6 , 棕白--7 ,棕--8 在整个网络布线中应用一种布线方式,但两端都有RJ-45 plug 的网络联线无论是采用端接方式A,还是端接方式B,在网络中都是通用的。双绞线的顺序与

RJ45头的引脚序号--对应。10M以太网的网线使用1,2, 3, 6编号的芯线传递数据,100M以太网的网线使用4, 5, 7,8编号的芯线传递数据。为何现在都采用4对(8 芯线)的双绞线呢?这主要是为适应更多的使用范围, 在不变换基础设施的前提下, 就可满足各式各样的用户设备的接线要求。例如, 我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线的规定如下:

是双向线。8、7, 5、4 用于接收, 6、3 用于发送, 2、1.

1、2 线必须是双绞, 3、6双绞, 4、5双绞, 7、8双绞。下面介绍几种应用环境下双绞线的制作方法。

MDI表示此口是级连口,而MDI-X时表示此口是普通口。

1) PC等网络设备连接到HUB时,用的网线为直通线,双绞线的两头连线要——对应,此时,HUB为MDI-X口,PC为MDI口。10Mbps网线只要双绞线两端一一对应即可, 不必考虑不同颜色的线的排序, 而如果使用100M速率相连的话,则必须严格按照EIA/TIA 568A或568B 布线标准制作。

2) 在进行间HUB级连时,应把级连口控制开关放在MDI(Uplink)上, 同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口,

必须使用MDI-X 口级连,这时,我们可用交叉线来达到目的,这里

的交叉线,即是在做网线时,用一端RJ-45 plug的1脚接到另一端

RJ-45 plug的3脚;再用一端RJ-45 plug的2脚接到另一端RJ-45

plug的6脚。可按如下色谱制作:

A端:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕;

B端:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。

同时,我们也应该知道,级连HUB间的网线长度不应超过100米,级。因交叉线较少用到,故应做特别标记,以4的级连不应超过HUB

免日后误作直通线用,造成线路故障。另外交叉网线也可用在两台微机直连。

最后须对线路进行通断测试,用RJ-45测线仪测试时,4个绿灯都应依次闪烁。软件调试最常用的办法,就是用Windows95 Windows 98自带的Ping命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常,而这是网络应用软件能正常工作的基础。

(t113)

<<上一页1 2 3

10M网线与100M网线和1000M (千兆)网线做法

线序是白橙、橙、白绿、蓝、白蓝、绿、568A的国标100M

白棕、棕,568B为白绿、绿、白橙、监、白监、橙、白棕、棕。

10M线序没什么意义,只要两端水晶头线序相同就可以满足。

其实网线最重要的是知道八根线中只有四根线在进行数据交换,就是

1、2、3、6这四根。分别用来发送和接收数据。所以只要1和2, 3和6这两组线

成对使用(即1、2和3、6是两组绕在一起的线。)就可以满足百兆的要求。国标线序是国际上的一种公同遵守的标准, 为的是方便模块(如墙上的网络接口插座)等的制作线序。如果要实现只用一根网线连接两台计算机, 就把网线其中一端两组线对调即可(按国标做法就是网线的两端的线序一端是568A,另一端

是568B)。即让一端的接收组线成为另端的发送组线。现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端, 利用通信线路相互连接起来, 遵循一定的协议,进行信息交换,实现资源共享。其中,通信线路,即传输介质常用的有:双绞线、同轴电缆、光纤等。从性价比和可维护性出发,大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分

成4 对绞合在一起, 成队扭绞的作用是尽可能减少电磁辐射

与外部电磁干扰的影响,双绞线可按其是否外加金属网丝套的屏蔽

EIA/TIA-568A在。UTP(和非屏蔽双绞线)STP (层而区分为屏蔽双

绞线

标准中,将双绞线按电气特性区分有:三类、四类、五类线。网络中最常用的是三类线和五类线,目前已有六类以上线。第三类双绞线在

LAN中常用作为10Mbps以太网的数据与话音传输,符合IEEE802.3 10Base-
