全景图像拼接算法的研究与实现的开题报告一、选题背景与意义全景图像拼接技术是近年来计算机视觉领域的研究热点之一。
全景图像拼接是指将多个单幅图像拼接成一个完整的全景图像。
在实际应用中，全景图像拼接技术已经被广泛应用于航拍、地图制作、虚拟现实等领域，为人们的工作和生活带来了巨大的便利。
全景图像拼接的主要难点在于如何准确地识别并匹配图像中的关键点，并将多个图像进行精准拼接，以实现衔接自然、无缝衔接、清晰高清的全景图像的创建。
因此，该选题的研究和实现对于推动计算机视觉技术的发展和广泛应用具有重要的意义和应用价值。
二、主要研究内容和技术路线本选题主要研究和实现如下内容：1. 了解和掌握全景图像拼接相关的基本理论和算法，包括图像特征提取、关键点匹配、图像变换、图像融合等。
2. 分析和比较国内外常见的全景图像拼接算法，探索算法的优缺点以及适用场景。
3. 针对实际情况，进一步优化和改进算法，提升全景图像拼接的精度和效率。
4. 实现和验证算法，并通过实验和评估验证算法的正确性和性能。
技术路线如下：1. 对全景图像拼接技术和相关理论进行深入学习和分析，梳理各种拼接算法的主要思路和优缺点。
2. 实现针对不同场景的全景图像拼接算法，并使用统一的评估指标进行实验和比较。
3. 对算法进行优化和改进，并进行实验对比。
4. 编写论文，撰写实验和算法实现的细节部分，并将论文中的理论和实验结果进行分析和总结。
三、预期成果1. 掌握全景图像拼接相关的基本理论和算法，包括图像特征提取、关键点匹配、图像变换、图像融合等。
2. 深刻理解国内外常见的全景图像拼接算法的优缺点和适用场景，并能在实际工作中针对不同场景选择合适的算法进行应用。
3. 实现和比较多种全景图像拼接算法，并掌握其实现细节和对各种因素的敏感性。
4. 对算法进行优化和改进，提升拼接效果和效率。
5. 发表相关论文，并在计算机视觉领域获得一定的学术成就和影响力。
四、可行性分析与计划进度本选题的可行性主要表现在以下几个方面：1. 实践基础扎实，具备计算机视觉、图像处理等方面的相关基础。
图像的拼接----RANSAC算法

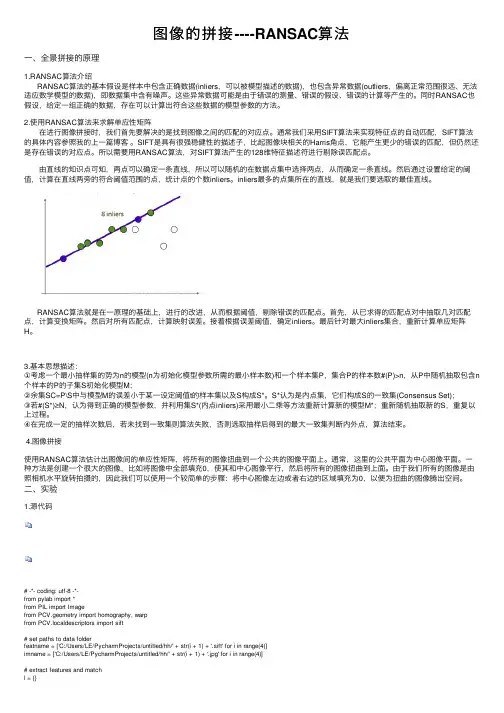

图像的拼接----RANSAC算法⼀、全景拼接的原理1.RANSAC算法介绍RANSAC算法的基本假设是样本中包含正确数据(inliers，可以被模型描述的数据)，也包含异常数据(outliers，偏离正常范围很远、⽆法适应数学模型的数据)，即数据集中含有噪声。
这些异常数据可能是由于错误的测量、错误的假设、错误的计算等产⽣的。
同时RANSAC也假设，给定⼀组正确的数据，存在可以计算出符合这些数据的模型参数的⽅法。
2.使⽤RANSAC算法来求解单应性矩阵在进⾏图像拼接时，我们⾸先要解决的是找到图像之间的匹配的对应点。
通常我们采⽤SIFT算法来实现特征点的⾃动匹配，SIFT算法的具体内容参照我的上⼀篇博客。
SIFT是具有很强稳健性的描述⼦，⽐起图像块相关的Harris⾓点，它能产⽣更少的错误的匹配，但仍然还是存在错误的对应点。
所以需要⽤RANSAC算法，对SIFT算法产⽣的128维特征描述符进⾏剔除误匹配点。
由直线的知识点可知，两点可以确定⼀条直线，所以可以随机的在数据点集中选择两点，从⽽确定⼀条直线。
然后通过设置给定的阈值，计算在直线两旁的符合阈值范围的点，统计点的个数inliers。
inliers最多的点集所在的直线，就是我们要选取的最佳直线。
RANSAC算法就是在⼀原理的基础上，进⾏的改进，从⽽根据阈值，剔除错误的匹配点。
⾸先，从已求得的匹配点对中抽取⼏对匹配点，计算变换矩阵。
然后对所有匹配点，计算映射误差。
接着根据误差阈值，确定inliers。
最后针对最⼤inliers集合，重新计算单应矩阵H。
3.基本思想描述：①考虑⼀个最⼩抽样集的势为n的模型(n为初始化模型参数所需的最⼩样本数)和⼀个样本集P，集合P的样本数#(P)>n，从P中随机抽取包含n 个样本的P的⼦集S初始化模型M；②余集SC=P\S中与模型M的误差⼩于某⼀设定阈值t的样本集以及S构成S*。
S*认为是内点集，它们构成S的⼀致集(Consensus Set)；③若#(S*)≥N，认为得到正确的模型参数，并利⽤集S*(内点inliers)采⽤最⼩⼆乘等⽅法重新计算新的模型M*；重新随机抽取新的S，重复以上过程。
全景视频实时拼接技术研究与实现
全景视频实时拼接技术探究与实现1. 引言随着虚拟现实技术的蓬勃进步，全景视频越来越受到人们的喜爱。
全景视频能够给观众带来身临其境的感觉，以全景的方式呈现场景，使观众感觉自己置身于其中。
然而，在实时拼接全景视频方面，仍存在许多挑战。
本文旨在解决这一问题，提出一种全景视频实时拼接技术，以实现高效、高质量的全景视频拼接。
2. 相关技术探究2.1 图像采集全景视频拼接的第一步是对场景进行图像采集。
采集设备通常接受鱼眼相机或全景相机，通过广角镜头实现较大范围的图像拍摄。
采集设备的参数设置对后续的图像处理具有重要影响，需要依据详尽应用场景进行合理调整。
2.2 特征提取与匹配在实时拼接全景视频过程中，需要对采集的图像进行特征提取与匹配。
常用的特征提取算法有SIFT、SURF等，通过对图像进行关键点提取，并计算关键点的描述子，实现图像的特征表示。
在特征匹配阶段，通过计算特征匹配得分，确定不同图像之间的对应干系。
2.3 图像拼接算法基于特征匹配的图像拼接算法是实现全景视频拼接的核心。
常见的图像拼接算法有基于特征点的RANSAC算法、基于图像金字塔的平面拼接算法等。
在拼接过程中，需要思量图像的对齐、光照调整、边缘平滑等问题，以实现无缝拼接的效果。
3. 全景视频实时拼接技术为了实现全景视频的实时拼接，本文提出了一种基于快速特征提取和匹配的全景视频实时拼接技术。
该技术主要包括以下步骤：（1）预处理：对采集的图像进行预处理，如去噪、图像增强等，以提高后续特征提取与匹配的准确性。
（2）特征提取与匹配：接受快速特征提取算法对图像进行关键点提取，并计算关键点的描述子。
通过特征匹配算法，确定不同图像之间的对应干系。
（3）图像拼接：依据特征匹配结果，进行图像的对齐、光照调整、边缘平滑等处理，实现全景图像的拼接。
（4）实时实现：为了保证全景视频的实时性，需要对算法进行优化和加速，如接受多线程并行计算、GPU加速等技术手段。
4. 试验与结果分析为验证本文提出的全景视频实时拼接技术的可行性和有效性，进行了一系列试验。
全景图像拼接
实验目的：图像拼接的目的是将有衔接重叠的图像拼成一张高分辨率全景图像，它是计算机视觉、图像处理和计算机图形学等多学科的综合应用技术。
图像拼接技术是指将对同一场景、不同角度之间存在相互重叠的图像序列进行图像配准，然后再把图像融合成一张包含各图像信息的高清图像的技术。
本实验是根据输入的只有旋转的一系列图像序列，经过匹配，融合后生成一张360度的全景图像。
实验步骤：下图是实验的流程图，实验大体上分为以下几个步骤：①特征点提取和sift 描述： 角点检测，即通过查看一个小窗口，即可简单的识别角点在角点上，向任何一个方向移动窗口，都会产生灰度的较大变化，21212()R k λλλλ=-+，通过R 的值的大小来判断是否为角点。
H=22x x y y x y I I I I I I ⎡⎤⎢⎥⎢⎥⎣⎦，1λ，输入图像序列 特征点检测 Sift 描述RANSAC 特征匹配根据两两匹配求出焦距f投影到圆柱表面图像融合输出图像为矩阵的两个特征值。
实验中的SIFT描述子是对每个角点周围进行4个区域2进行描述，分别是上下左右四个区域，每个方块大小为5*5，然后对每个方块的每个点求其梯度方向。
SIFT方向共有8个方向，将每个点的梯度方向做统计，最后归为8个方向中的一个，得到分别得到sift（k,0），sift（k，1）···sift(k,8)，k为方块序列，0-8为方向，共有四个方块，所以生成32维的向量，然后按幅值大小对这32维向量进行排序，并找出最大的作为主方向。
图为角点检测和sift描述后的图②．如果直接根据描述子32维向量进行匹配的话，因为噪声的影响，角点检测的不准确，会导致找出一些错误的匹配对，如何去掉这些错误的匹配呢？RANSAC算法是基于特征的图像配准算法中的典型算法，其优点是：可靠、稳定、精度高，对图像噪声和特征点提取不准确，有强健的承受能力，鲁棒性强，并且具有较好的剔出误匹配点的能力，经常被使用在图像特征匹配中。
海思 全景拼接 流程及原理
海思全景拼接流程及原理下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!海思全景拼接流程及原理全景拼接技术是一种将多幅部分重叠的图像拼接成一幅全景图像的技术。
全景拼接算法简介

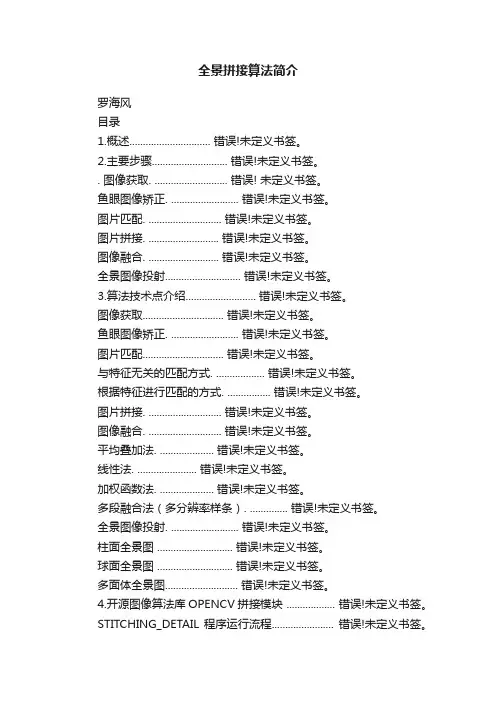

全景拼接算法简介罗海风目录1.概述.............................. 错误!未定义书签。
