可视对讲系统维护与保养
日常维护与保养
保持设备清洁
定期清洁可视对讲系统的表面，避免灰尘和污垢影响设备正常运行。
定期检查线路
检查连接线路是否松动或破损，确保线路连接良好。
定期更新软件
及时更新可视对讲系统的软件，以获得最新的功能和修复潜在的漏洞。
常见故障排查与处理
图像模糊或不显示
01
检查摄像头是否清洁，线路连接是否正常，以及图像设置是否
畅通。
固定设备
使用支架或螺丝将设备固定在墙面或其他支撑物上，确保设备稳
定可靠。
软件功能的调试与优化
配置参数
根据实际需求，在软件中配置相关参数，如视频分辨率、通信协议、用户权限等。
测试功能
逐一测试可视对讲系统的各项功能，如视频通话、语音通话、报警等，确保功能正常。
优化性能
根据测试结果，对软件进行优化，提高系统性能和稳定性，确保用户使用体验良好。
根据安装计划，准备所需的工具和材料，如螺丝刀、电缆、支架等。
确定安装位置
根据用户需求和场地条件，选择合适的安装位置，确保摄像头覆盖范围和信号传输质量。
硬件设备的安装与连接
安装摄像头
按照安装指南将摄像头安装在合适的位置，确保拍摄范围满足要
求。
连接电缆
将摄像头、室内机和室外机等设备通过电缆进行连接，确保线路
《可视对讲系统》PPT课件
contents
目录
• 可视对讲系统简介 • 可视对讲系统硬件设备 • 可视对讲系统软件功能 • 可视对讲系统安装与调试 • 可视对讲系统维护与保养 • 可视对讲系统未来发展趋势
01
可视对讲系统简介
系统定义与功能

韩昌可视对讲系统培训内容汇编

韩昌QHS系统可视对讲培训资料2009版深圳韩昌电子有限公司熊思凡韩昌可视对讲培训资料一．系统的基本架构1. 韩昌QHS 系统的主要架构为：室内分机—隔离器--单元门口机—管理中心机四个级别。

在特殊的情况下分为：室内分机—隔离器—单元门口机—转换器—副管理机或围棋机—中心管理机几个级别。

二．系统功能V4/8K V4/8K V4/8K QHS-5600主单元门口机 QHS-5600副单元门口机 VSA-101 V4/8K V4/8K V4/8KQHS-5600副单元门口机VSA-101 QHS-5500转换器 QHS6200围墙机 QHS-5300 管理机 QHS-5600主单元门口机韩昌QHS采用多级结构管理，可实现99个组团、99个副分管理中心，小区主管理总容量为54000户；联网总线为RS485通讯，采用三通道通话、双路视频布线方式，使同一系统内住户与门口机、住户与管理机、住户与住户三路同时呼叫通话（非同一住户），信息畅通无阻；通话电路各设备采用优质进口继电器，安全稳定性高；采用软编码方式能适合各种特殊的门牌号码和幢号；各联网通讯端口加有DSA301等防雷管，起到防雷的作用；系统单元主机和小区门口机还具有支持在线升级功能，能将最新的软件发布到各个设备里进行更新三．各设备主要电路元件对照1.QHS-5600单元门口机电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 住户端通讯芯片75176U3 中心端通讯芯片75176R1.R2 住户端通讯保护电阻150欧姆电阻R5.R6 中心端通讯保护电阻150欧姆电阻SD2.SD3.SD4 住户端通讯保护防雷管P6KE18C双向二极管SD1.SD5.SD6 中心端通讯保护防雷管P6KE18C双向二极管端口对照表：端口位置端口名称数据线作用CON1 至中心机8芯数据端口（线序为从上向下1至8）1.2为通讯数据线；3.4为分机与门口机音频线5.6为分机与管理机音频线7.8为户户通音频线CON2 至住户（隔离器）8芯数据端口（线序为从下向上1至8）1.2为通讯数据线；3.4为门口机与分机音频线；5.6为分机与管理机音频线；7.8为户户通音频线CON3 至副门口机8芯数据 1.2 为副门口机与住户通讯数据线；3.4为副门口机与管理机音频线5.6为副门口机与分机音频线；7.8为副门口机与管理机通讯数据线2.QHS-5300管理机电路位置元件名称芯片型号U16 副管理机端口（T1口）通讯芯片75176U17 （联网）单元门口机端口（T2口）通讯芯片75176 R10.R11 副管理机端通讯保护电阻150欧姆电阻R12.R13 （联网）单元门口机端通讯保护电阻150欧姆电阻端口对照表：端口位置端口名称数据线作用T1 去副管理机8芯数据（水晶头触点朝上从左至右1到8）2.1为通讯数据线；3.4为副管理机与门口机音频线；5.6为副管理机与分机音频线；7.8为T2 （联网）门口机8芯数据（水晶头触点朝上从右至左1到8）2.1为通讯数据线；3.4为管理机与门口机音频线；5.6为管理机与分机音频线；7.8为3.QHS-V4/8K隔离器电路位置元件名称芯片型号U1 CPU主芯片AT89S52U3 信息存储芯片24C02U4 主干线通讯芯片75176U5 分户通讯芯片75176R6.R7 主干线通讯保护电阻150欧姆电阻R8.R9 分户通讯保护电阻150欧姆电阻SD1.SD2.SD3 主干线通讯保护防雷管P6KE18C双向二极管SD4.SD5.SD6 住户端通讯保护防雷管P6KE18C双向二极管端口对照表：端口位置端口名称数据线作用LINE IN 主干8芯数据线进端口（从上到下1至8）1.2为主干线通讯数据线；3.4为分机与门口机音频线；5.6为分机与管理机音频线；7.8为户户通音频线LINE OUT 主干8芯数据线出端口 1.2为主干线通讯数据线；3.4为分机与门口机音频线；5.6为分机与管理机音频线；7.8为户户通音频线CON4.5.6.7.8.9.10.11 分机数据8芯端口 1.2为分机通讯数据线；3.4为分机与门口机音频线；5.6为分机与管理机音频线；7.8为户户通音频线4．QHS-6200M围墙机/QHS-6400单元门口机电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 住户端通讯芯片75176U3 中心端通讯芯片75176R1.R2 住户端通讯保护电阻150欧姆电阻R6.R7 中心端通讯保护电阻150欧姆电阻SD2.SD3.SD4 住户端通讯防雷管P6KE18C双向二极管SD1.SD5.SD6 中心端通讯防雷管P6KE18C双向二极管端口对照表：端口位置端口名称数据线作用CON10（HOME）至住户（隔离器）8芯数据端口（水晶头触点朝下从右至左1到8）1.2为通讯数据线；3.4为门口机与分机音频线；5.6为分机与管理机音频线；7.8为户户通音频线CON3（MASTER）至中心机8芯数据端口（水晶头触点朝下从右至左1到8）1.2为通讯数据线；3.4为分机与门口机音频线 5.6为分机与管理机音频线7.8为户户通音频线CON12（S-LOBBY）至副门口机8芯数据 1.2 为副门口机与住户通讯数据线；3.4为副门口机与管理机音频线5.6为副门口机与分机音频线；7.8为副门口机与管理机通讯数据线5.QHS-5500转换器和QHS-5300Z管理器电路位置元件名称芯片型号U1 CPU主芯片ATMEGA128U2 联网门口机端通讯芯片75176U3 中心端通讯芯片75176U4 围墙机端通讯芯片75176R1.R2 联网门口机端通讯保护电阻150欧姆电阻R5.R6 中心端通讯保护电阻150欧姆电阻R9.R10 围墙机端通讯保护电阻150欧姆电阻SD1.SD2 联网门口机端通讯防雷管P6KE18C双向二极管SD3.SD4 中心端通讯防雷管P6KE18C双向二极管SD5.SD6 围墙机端通讯防雷管P6KE18C双向二极管四．各设备操作说明1.QHS-5600单元门口机进入编辑状态：* # （同时按）8282 （能听到“di “的一声）设置单元号： 1 + 1 + 1 +（4位单元号）+ 管理室+ 呼叫退出设置固有尾号： 1 + 1 + 2 +（2位固有号10）+ 管理室+ 呼叫退出（副门口机为11 12）设置开门时间： 1 + 1 + 3 + 1 +（开门时间）+ 管理室+ 呼叫退出设置住户开门密码：1 + 2 + 2 + 1 +（卡的ID）+ 管理室+（4位住户呼号）（4位密码）+ 管理室+ 呼叫退出删除住户开门密码： 1 + 2 + 2 + 2 + （卡的ID）+ 呼叫退出开门方法：# + 四位密码+ 四位住户号+ #设置公共开门密码： 1 + 1 + 3 + 2 + 1 +（4位新密码）+ 管理室+ 呼叫退出删除公共开门密码： 1 + 1 + 3 + 2 + 2 + 呼叫退出开门方法：# + 四位密码+ #注意：住户密码和公共密码切换，是把公共密码删除，这时为住户密码。

可视对讲系统原理介绍培训讲义

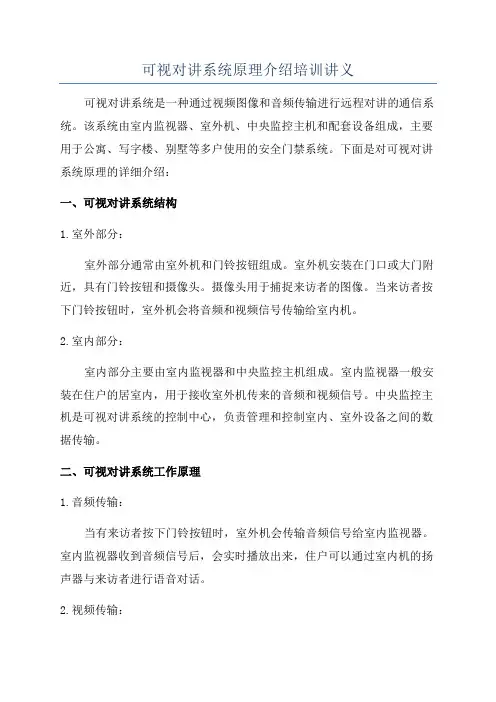

可视对讲系统原理介绍培训讲义可视对讲系统是一种通过视频图像和音频传输进行远程对讲的通信系统。

该系统由室内监视器、室外机、中央监控主机和配套设备组成，主要用于公寓、写字楼、别墅等多户使用的安全门禁系统。

下面是对可视对讲系统原理的详细介绍：一、可视对讲系统结构1.室外部分：室外部分通常由室外机和门铃按钮组成。

室外机安装在门口或大门附近，具有门铃按钮和摄像头。

摄像头用于捕捉来访者的图像。

当来访者按下门铃按钮时，室外机会将音频和视频信号传输给室内机。

2.室内部分：室内部分主要由室内监视器和中央监控主机组成。

室内监视器一般安装在住户的居室内，用于接收室外机传来的音频和视频信号。

中央监控主机是可视对讲系统的控制中心，负责管理和控制室内、室外设备之间的数据传输。

二、可视对讲系统工作原理1.音频传输：当有来访者按下门铃按钮时，室外机会传输音频信号给室内监视器。

室内监视器收到音频信号后，会实时播放出来，住户可以通过室内机的扬声器与来访者进行语音对话。

2.视频传输：室外机内置摄像头，可以拍摄来访者的图像。

当来访者按下门铃按钮时，室外机会传输视频信号给室内监视器。

室内监视器收到视频信号后，会显示来访者的图像。

住户可以通过室内监视器的显示屏观看来访者的实时图像。

3.控制与管理：中央监控主机是可视对讲系统的控制中心，主要用于管理和控制室内、室外设备之间的数据传输。

中央监控主机可以实现对室内监视器和室外机的监控和控制，同时也可以连接其他安防设备，如门禁系统、报警系统等。

三、可视对讲系统优势1.安全性高：通过可视对讲系统，住户可以准确地辨别出来访者的身份，避免让陌生人进入居室。

同时，可视对讲系统还可以配合门禁系统使用，提高入口的安全性。

2.方便快捷：住户可以通过室内监视器与来访者进行语音对话，不需要亲自去门口开门。

同时，可视对讲系统还可以记录来访者的图像和音频，方便后期查阅和管理。

3.远程控制：有些可视对讲系统可以实现远程控制。

可视对讲系统培训教程

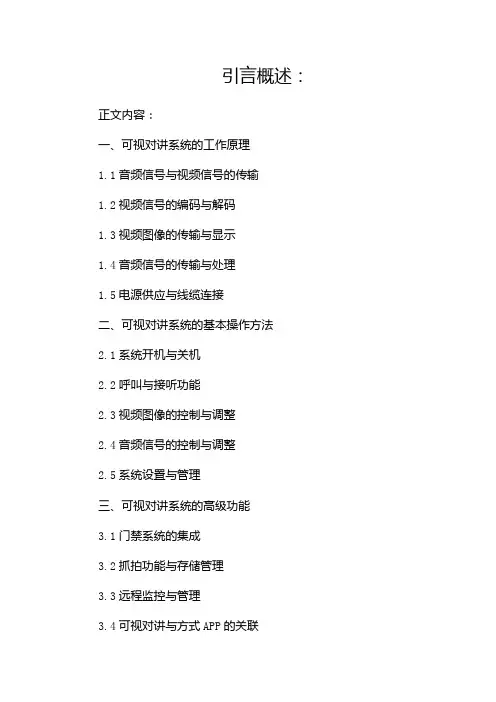

引言概述：正文内容：
一、可视对讲系统的工作原理
1.1音频信号与视频信号的传输
1.2视频信号的编码与解码
1.3视频图像的传输与显示
1.4音频信号的传输与处理
1.5电源供应与线缆连接
二、可视对讲系统的基本操作方法
2.1系统开机与关机
2.2呼叫与接听功能
2.3视频图像的控制与调整
2.4音频信号的控制与调整
2.5系统设置与管理
三、可视对讲系统的高级功能
3.1门禁系统的集成
3.2抓拍功能与存储管理
3.3远程监控与管理
3.4可视对讲与方式APP的关联
3.5多系统联动与互联互通
四、可视对讲系统的故障排除
4.1视频图像无法正常显示
4.2音频信号出现异常
4.3通信连接出现故障
4.4电源供应异常
4.5系统设置与功能问题
五、可视对讲系统的安全与维护
5.1系统安全性的考虑
5.2系统的定期维护与保养
5.3硬件设备的保护
5.4软件系统的更新与升级
5.5人员培训和操作规范的制定
总结：
通过本教程的学习，我们了解了可视对讲系统的工作原理、操作方法以及故障排除等方面的知识。

合理的使用和维护可视对讲系统可以提高安全性和便利性，并为用户带来更好的使用体验。

在今后的实际操作中，我们应当根据具体的需求，合理运用可视对讲系统的功能，保障系统的稳定性和安全性。

可视对讲系统培训概要

•
•
联网控制器端口定义
联网控制器设置步骤
一、联网控制器对讲地址设置： a、新换联网控制器拨码开关位置与需要更换的故障联网控制器位置相同即可。二、联网控制器重启步骤： a、联网控制器断电，重新通电后常按联网控制器复位开关3~5 秒，当联网控制器LED指示灯全部同时闪烁3下后控制器复位成功； b、联网控制器重新断电后再通电，当控制器LED等全部同时闪烁1下后初始化完成。
可视对讲系统介绍及常见故障处理办法
什么是可视对Βιβλιοθήκη 系统可视对讲系统是一套现代化的小区住宅服务措施，提供访客与住户之间双向可视通话，达到图像、语音双重识别从而增加安全可靠性，同时节省大量的时间，提高了工作效率。更重要的是，一旦住户家内所安装的门磁开关、红外报警探测器、烟雾探测器、瓦斯报警器等设备连接到可视对讲系统的保全型室内机上以后，可视对讲系统就升级为一个安全技术防范网络，它可以与住宅小区物业管理中心或小区警卫有线或无线通讯，从而起到防盗、防灾、防煤气泄漏等安全保护作用，为屋主的生命财产安全提供最大程度的保障。它可提高住宅的整体管理和服务水平，创造安全社区居住环境，因此逐步成为小康住宅不可缺少的配套设备。
系统主要组成部分
F、分支器：分支器是小区智能化管理系统的配套设备之一。一般都安装在楼层弱电井内。它连接二级系统总线和室内机，承担室内机的地址设置、数据传输、音/视频总线管理功能，并具有入户线短路故障的总线保护功能。
系统主要组成部分
G、集线器：作为一级总线的分支设备，根据需要切换总线上的通讯信号、音频信号和视频信号；用于调整总平的布局方案改善总线拓扑，同时实现数据信号的中继延长通讯距离，满足大社区的布线需求。可直接与集线器相连的设备有：联网控制器、区口机和管理中心机。集线器与集线器之间可以并联也可以级联使用

可视对讲系统培训课程

AC60V走在一个层内或一个线槽、桥架内，严格意义上，也不能同走一个线井，如无法分开，也应间隔 60cm以上。 2、视频线和信号线不要与电话线、有线电视线或其他信号线走同一通道。 3、视频线、信号线也不能与其他系统的开关电源线走同一通道。 4、当线长超过400米时，应考虑有可靠地做系统等电位联接，接地电阻应≤4欧姆。
可与电脑联接，通过安e家软件实现小区智能管理。
黑白门口主机 SD-980D6A
可呼叫分机及管理中心，并与之通话，传送视频信号；
最大码容量为9999户分机；
CCD有红外夜视功能，按键有夜光功能；
数码式讯号传输，总线制布线，防拆报警；
功耗：待机：4.7W 工作： 9.2W
可视楼宇对讲系统功能
可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑物或建筑群，用图像和声音来识别来访人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。
彩色可视室内分机
黑白可视室非可视分机内分机
保护器
电源
室内部分
中
间
及
管
彩色门口主机
信号线
线别线长型号
说明
单元系统
连接管理中心系统总线
≤30M 30~50M 50~80M 80M以上 ≤100M 100~200M 200~600M 600M以上
RVV4*0.3 RVV4*0.5 RVV4*0.75 RVV4*1.0 RVV4*0.5 RVV4*0.75 RVV4*1.0 RVV4*1.5
①主干线与分户线应配线一致 ②一般情况下2芯电源线也与信号线配线一致③线长按最高楼层来计
①联网线可采用分片的方式尽量控制在600M以内为最佳

住宅可视对讲系统培训(图文)

3、可视对讲系统
Ø可视对讲系统相关技术介绍：
小区出入口部分：小区出入口是本小区的第一道防线，控制着本小区内部人员的出入，和外来人员的控制。本小区内部住户凭卡或者密码进入小区，外来人员只能是呼叫相应的用户，经用户进行身份识别后，由住户或者门卫值班人员开启小区大门进入。
信息发布部分：在每个单元的电梯前室，我们安装有一台22寸的液晶显示器，这是信息发布系统的前端，可显示由主机发送来的一切信息源。前端设备连接着一台网络播放机，它将信息发部系统很好的容入到网络中来，实现基于网络的数字化传输。网络播放机安装于本单元的2F弱电间内，连接着MDU，通过MDU来进行数据的交换与传输。信息发布系统的服务器安装到1号地块的中心机房，由它发出信号源，可以同时播放同一画面，也可以分时分区播放不同的内容，还能实现定时播放节目的功能。除此之外，信息发部系统在小区发生紧急情况时还可以发布通知，并用语音进行提示；当然也可以发布一些小区内的物业管理的通知等。
单元门口部分：单元门口是本单元的出入口，是小区内的第二道防线，它由单元门口机和大门加控制单元组成。其作用主要是对外来人员的身份进行识别，它采集开门信号和视频图像，经网络传给室内主机，让户内人员对来访人员进行身份的识别。单元门口机开门方式主要有用户卡开门和密码开门两种。单元门口机的电源及信号接入到本单元2F的弱电箱内，通过一台MDU实现数据的交换和传输。
该系统还可以联接紧急报警按钮、红外线探测器、门磁窗磁、烟感探测器、可燃器探测器等报警设备，将非法入侵、火警、燃气泄露、紧急求助等信息及时通知到管理中心，为住户提供方便与安全的生活，减少住户不情愿被打扰的烦恼，也是住宅小区档次及住户身份的体现。
3、可视对讲系统
Ø可视对讲系统相关技术介绍：

可视对讲系统原理介绍培训讲义

可视对讲系统原理介绍培训讲义一、引言随着科技的不断发展，可视对讲系统已经逐渐普及并应用于各种场合，如住宅小区、办公楼、学校等。

可视对讲系统能够提供语音和视频双向通信，满足人们对安全和便利性的需求。

本讲义将对可视对讲系统的原理进行详细介绍，帮助大家更好地了解该系统的工作原理。

二、可视对讲系统的组成1.室外单元：室外单元通常安装在建筑物入口处或围墙旁边，用于来访者按门铃并与屋内室内机进行通话。

室外单元通常由门铃按钮、摄像头、麦克风和喇叭组成。

2.室内机：室内机通常安装在房屋内部的门口或者需要监控的区域，用户可以通过室内机与室外单元进行通话，并观看室外的视频画面。

同时，室内机还可以进行对讲、监控、开锁等操作。

室内机通常由显示屏、麦克风、喇叭、语音处理模块和控制电路板组成。

三、可视对讲系统的工作原理1.通话功能当来访者按下室外单元的门铃按钮时，室外单元将发送信号给室内机，室内机接收到信号后，开启与室外单元的通话功能。

室内机上的麦克风会采集用户的声音，通过语音处理模块处理后，发送给室外单元。

室外单元上的麦克风会采集来访者的声音，并通过语音处理模块处理后，发送给室内机。

双方可以通过喇叭进行听筒与扬声器的交互，实现双向通话。

2.视频功能室外单元上的摄像头会实时拍摄来访者的画面，并通过视频传输线路将画面传输到室内机上的显示屏上。

用户可以通过显示屏观看来访者的画面，从而判断是否开启门禁。

同时，室内机上的摄像头也可以实时监控室内的画面，用户可以随时查看室内的情况。

3.开锁功能在确认来访者身份后，用户可以通过室内机上的开锁按钮，发送开锁信号给室外单元，实现对门禁的控制。

室外单元上的控制电路板会解析开锁信号，并控制锁具进行解锁操作。

四、可视对讲系统的应用1.住宅小区：住宅小区通常安装可视对讲系统，来访者按门铃后，居民可以通过室内机观看来访者的画面并进行通话，确保安全。

2.办公楼：办公楼通常安装可视对讲系统，来访者到达办公楼后，可以通过室外单元的门铃按钮与办公室内的人员进行通话，由人员确认身份后，决定是否开启门禁。

可视对讲培训资料

:单元主干可做到米,入户线可做到米,中间无须增加放大器;联网可以做到米左右,中间同样无须增加放大器,音视频效果很好,适合所有的楼盘.
、有
、有
、有
、单元主干只能做到米,入户线可做到米,并且中间要增加多个放大器,图像效果并不好.联网时要每隔米增加一个放大器,到管理中心音频,视频效果比较差.
结构对比
管理机联网分支器(可选) 单元主机分层器室内机(简单易安装,易调试,傻瓜式)
:一般采用或或或….都有,线材多,并且每一根线都不能接反,由于施工人员技术有限,极易出错,调试时间长,并且线材过多,施工困难,中间设备又多,所以工程调试费用都在以上.
:联网时采用积木式结构,布线不方便,中继器多,所以整个系统运行半年左右就会极不稳定.经常要售后人员到工地调试等,所以售后开销就会比较大.
、带红外夜视补偿灯，效果好。
、无
、无
（选用的是超亮白光灯）
三、模拟系统可视对讲产品的优势与特点
项目
本公司产品
同行产品
视得安,振威,安居宝，奥敏，太川,台湾渝氏,立林,冠林,松佳,慧锐通..等
功能效果对比
、普通型产品实现的基本功能，呼叫、开锁、通话、
监视.
、信息发布
、八防区；(紧急,煤气,烟感,入侵)
: 单元联网采用多芯线(芯以上平方以上)加视频线(或).
: 芯平方的电源线价格在元元左右,视频线的价格大约在元元左右.总价格在元元米左右. 以一个户的小区来比较,总线长大约在米米左右.线材造价在元元之间,加上（系统总造价在万万之间）人工费用后,差别相当大了。
系统造价
对比
:系统产品配置少, 同类单个产品对比造价相对持平
项目
本公司产品
同行产品
视得安,振威,安居宝，奥敏，太川,台湾渝氏,立林,元内采用网线加二芯电源线,联网采用一根网线.

安居宝可视对讲门禁多通道系统培训手册

6．无主机控制器 HY-2004HW/ HY-2004HPW/ HY-2004HMW/HY-2004HPMW
7．小区门口机控制器 HY-2004BH
8．管理机控制器 HY-MCTH
安居宝可视对讲门禁多通道系统培训手册
9．管理机
DF2000-2VC
DF2000-2VCN
10．主机选择器:
HY-SL
HY-SL
HY-171系列 HY-371系列
ST-201BV/201TV系列 HY-152BV系列 HY-153BV系列
单位台台台台台台台
台
台
数量
配置说明
订货需订8位系统；管理中心可配置多台管理机，没有主副之分，自动随机转接。
每台管理机用一个
每台大门口机用一个
根据功能要求四选一；每台单元门口机用一个,若有主副门口机,则主副门口机共用一个主机控制器
安居宝可视对讲门禁多通道系统培训手册
2、系统特点 ——系统可靠性更高，运行更为稳定采用多种总线结合，起到优势互补，性价比更高：系统采用了AJB总线、
RS485总线和局域网相结合的布线方式，减少了许多复杂的布线，有效地节约了成本。设备实时监控，及时排除故障：系统具有巡检功能，可实时监测联网的用户分机，层间解码器和主机控制器的工作状态，准确查出并记录发生故障的部位，方便管理人员及时有效地排除故障。多语音通道，沟通无极限：系统单元内采用双语音通道，单元外为多语音通道，可有效保证大型小区对讲畅通无阻。分机查询功能：用户分机可方便查询信息，来访者的图片和语音留言。多管理机机制，可进行实时调度：系统采用多管理机结构，由管理机控制器根据需要和可能，灵活进行高度。
室内分机
型号
DF2000-2VC、DF2000-2VC

可视对讲系统

可视对讲系统1. 简介可视对讲系统是一种利用声音和图像实现双向通信的设备。

它通过将视频和音频传输到远程位置，使用户能够进行实时对话和可视监控。

该系统广泛应用于住宅、办公场所、学校、医院和其他公共场所，为人们提供了更便捷和安全的通信方式。

2. 基本原理可视对讲系统的基本原理是通过摄像头和麦克风采集图像和声音，并通过网络传输到远程位置。

用户可以通过显示屏和扬声器收听和观看远程传输的内容。

同时，用户还可以通过麦克风向远程位置传输自己的声音和图像。

这种双向传输实现了实时对话和可视监控。

3. 系统组成可视对讲系统由多个组件组成，包括摄像头、麦克风、显示屏、扬声器、网络设备和控制面板。

摄像头和麦克风负责采集图像和声音，显示屏和扬声器用于显示和播放远程传输的内容。

网络设备用于传输图像和声音的数据，控制面板用于用户操作和控制系统。

4. 主要功能可视对讲系统具有多种功能，包括实时对话、可视监控、远程访问和安全管理。

用户可以通过可视对讲系统进行实时对话，方便快捷地沟通交流。

同时，该系统还可以实现可视监控，用户可以随时观察和监控远程位置的情况。

远程访问功能使用户可以通过网络远程访问系统，从任何地方对系统进行操作和控制。

安全管理功能可以通过可视对讲系统实现门禁控制、身份验证和访客管理，提升安全性。

5. 应用领域可视对讲系统广泛应用于各个领域。

在住宅中，可视对讲系统可以用于家庭安全监控和访客管理，方便居民与访客之间的交流。

在办公场所和学校中，可视对讲系统可以用于安全管理和远程会议，提高效率和安全性。

在医院和其他公共场所中，可视对讲系统可以用于医患沟通和访客控制，提供更好的医疗服务和安全保障。

6. 优点和挑战可视对讲系统具有多个优点，包括便捷、高效、安全和灵活等。

它提供了一种方便快捷的通信方式，用户可以通过图像和声音进行双向实时对话。

同时，可视对讲系统还能为用户提供可视监控和远程访问等功能，使其更加高效和灵活。

然而，可视对讲系统也面临着一些挑战，例如数据传输的稳定性和安全性等问题，需要不断改进和完善。

可视对讲用户培训资料档

可视对讲用户培训资料一功能基本操作呼叫功能1．门口机呼叫室内机，输入对应房间号，如“0201”，室内机点击“应答”按键可以与门口机通话，并点击“开锁”按键实现开锁功能。

呼叫管理中心，按“管理中心”按键，管理中心管理机按“应答”按键，可实现与门口机视频通话，点击“开锁”按键可以实现开锁功能。

2．室内机点“监视”按键一下可以监视门口子机图像，按键两下可以监视对应楼栋单元门口机图像，按“应答”按键，可实现与门口机视频通话，点击“开锁”按键可以实现开锁功能。

点“呼叫”按键，可以呼叫管理中心，户户通话时，点击“通话”按键，输入对应的用户楼栋号和房号，如“B03-0301”B表示B单元，03表示3栋也是C栋，0301表示301房间号，用户分机按“应答”键可实现户户通话功能。

3．保安亭中心管理机呼叫住户功能，输入“A01-0201”，按“呼叫管理”按键可以呼叫管理中心。

4．管理中心管理机可以监视楼栋单元门口机图像，输入对应楼栋单元门口机号，如“A01-1”5．在可视对讲软件操作界面上，输入门口机号“A01-2”，点击“监视”可以监视楼栋单元门口机图像，输入用户房号“B03-1”，再点击“呼叫”按键可以呼叫住户。

留影功能当保安亭中心管理中心或楼栋单元门口机呼叫住户室内机无人接听时，等待15秒后，会提示点击“#”后进行留影，室内机“留影”按键变为红色，点击可以看到留影图像。

防区功能当按下室内紧急按钮时，室内机会立即响应报警信号，并把报警信号传送到监控中心管理机上。

当室内厨房煤气泄漏时，室内机也会立即响应报警信号，并把报警信号传送到监控中心管理机上。

当住户要离开房间时，在室内机点击“布防”按键，可对室内的门磁，红外进行布防，住户有30秒的时间离开房间。

当有外人打开门，或是触发红外感应器时，过30秒后，室内机响应报警信号，并把报警信号传送到监控中心管理机上。

当布防后回家了，需要按室内机后面第二个按键撤防（从右到左数），否则会一直报警。

可视对讲系统培训课程

可视对讲系统培训课程
信号线
线别线长型号
说明
单元系统
连接管理中心系统总线
≤30M 30~50M 50~80M 80M以上
≤100M 100~200 M 200~600 M 600M以上
RVV4*0.3 RVV4*0.5 RVV4*0.75 RVV4*1.0 RVV4*0.5 RVV4*0.75 RVV4*1.0 RVV4*1.5
输出电压DC-18V 2. 输出功率30W 3. 电源可供60台可视分机或一
台室外主机使用 4. 停电后可综合供电24小时
电源 SD-P18
可视对讲系统培训课程
对讲及室内安防系统接线图
可视对讲系统培训课程
第三部分
实验内容
可视对讲系统培训课程
ST-2000B-DJⅡ型对讲及室内安防系统实验装置可以完成以下实验内容：实验一：可视对讲系统的设备安装与连接实验
①主干线与分户线应配线一致 ②一般情况下2芯电源线也与信号线配线一致③线长按最高楼层来计
①联网线可采用分片的方式尽量控制在600M以内为最佳 ②最长联网距离在电磁环境很好的情况下，可达到1.5Km
可视对讲系统培训课程
布线注意事项
布线应按照建筑电气弱电系统的相关标准来设计。楼宇对讲系统特别强调以下注意事项： 1、视频线和信号线严禁与强电线包括AC220V及AC60V
可视对讲系统培训课程
第一部分
ST-2000B-DJⅡ型可视对讲系统概述
可视对讲系统培训课程
可视楼宇对讲系统功能可视楼宇对讲系统是指安装在住宅小区、单
元楼、写字楼等建筑物或建筑群，用图像和声音来识别来访人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。

楼宇可视对讲系统培训讲义【范本模板】

目录第一章系统介绍 (2)第二章解决方案 (2)1、设计要求 (2)2、功能 (2)3、系统的主要功能特点 (3)第三章门禁系统的分类 (3)1、门禁系统分类 (3)2、门禁系统的特点 (3)第四章系列产品功能 (4)第五章楼宇对讲系统的原理 (4)第六章楼宇对讲系统的基本结构 (6)第七章产品的参数 (7)1、系统简介 (9)2、工作原理 (9)3、工作方式 (9)4、基本结构 (10)4.1 按照产品划分 (10)4.2 按板块划分 (10)5、选购技巧 (11)5.1 性价比 (11)5。

2 楼宇对讲选购基础知识 (12)6、基本要求 (13)7、安全防线 (14)第一章系统介绍门禁系统是小区安防的一个重要组成部分,它既能通过对出入口的权限控制变被动防守为主动控制,而且其高度智能化又大大的减轻了物业管理的工作量。

将小区入口和每个单元梯口实行封闭式管理，对于小区内住户的生命财产安全显得非常重要，也比较容易被住户所接受.为加强小区出入口的管理，建立可视对讲管理系统对出入小区和单元梯口的人员进行管理，可有效避免闲杂人员随意进入小区和楼道，提高住户内部安全性。

楼宇对讲可视系统作为楼宇智能化的一部分已成为住在建设的一个有机组成。

在住宅小区的安全防范中起到积极地作用而被用户认同。

楼宇对讲从性质上来分可分为可视对讲与非可视对讲.可视楼宇对讲系统是一套现代化的小康住宅服务措施，提供访客与住户之间双向可视通话还达到图像、语音双重识别从而增加安全可靠性,同时节省大量的时间，提高工作效率.更重要的是，一旦住家安装的门磁、烟感、红外报警探测器、瓦斯报警器等设备连接，他可以与住宅小区物业管理中心、或小区警卫有线或无线通讯。

可视对讲系统就升级为一个安全技术防范网路.从而起到防灾、防盗、防煤气泄露等安全保护作用。

为业主的生命财产安全提供最大程度的保障。

同时,还可以提高住宅的整体管理和服务水平，创制安全社区居住环境，因此逐步成为小康住宅不可缺少的配套设备。
