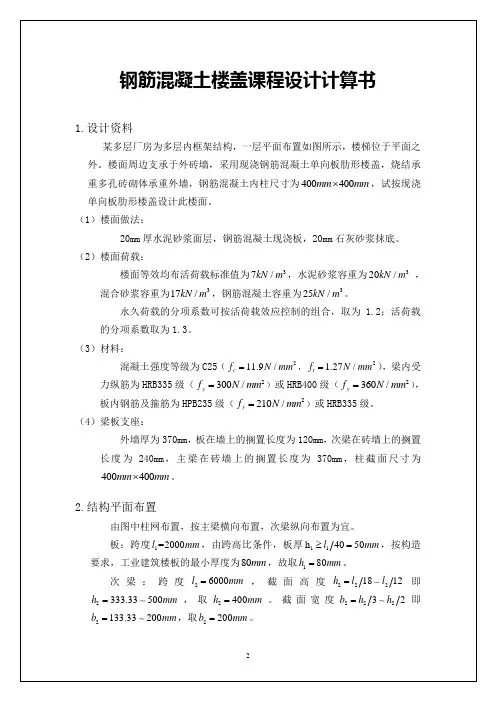

混凝土楼盖设计计算书最终版

混凝土楼盖设计计算书最终版

212l 即500mm 232h 即200mm ,取主梁:跨度36000l mm =,截面高度3331510h l l =即3400600h mm =,取3600h mm =。

截面宽度33332b h h =即3200300b mm =,取3300b mm =。

单向板肋梁楼盖结构平面布置如下图所示:3.板的设计(按考虑塑性内力重分布的方法计算)(1).荷载计算20mm 厚水泥砂浆地面 20.02200.40kN m ⨯= 20mm 厚混合砂浆抹底 20.02170.34kN m ⨯= 80mm 厚钢筋混凝土现浇板 20.0825 2.00kN m ⨯= 则板的恒荷载标准值210.400.34 2.00=2.74k g kN m =++ 楼面传来的活荷载标准值217k q kN m =恒荷载分项系数取为1.2,活荷载分项系数取为1.3。

则板的恒荷载设计值21 2.74 1.2 3.29g kN m =⨯= 楼面传来的活荷载设计值217 1.39.1q kN m =⨯=荷载总设计值21112.39g q kN m +=,近似取为212.4kN m(2).计算简图次梁截面尺寸为200400mm mm ⨯,板在砖墙上的搁置长度1120a mm =,取1m 宽板带作为计算单元,按塑性理论计算,各跨计算跨度为: 边跨:01112200010013040=181021835n n l l h mm l a mm =+=--+<+= 中间跨:0120002001800n l l mm ==-=因跨度相差(1810-1800)1800=0.5%<10%,故可按等跨连续板计算内力,计算简图如下:(3).弯矩设计值计算相关数据代入公式后计算结果列入下表中:截面 边跨中离端第二支座中跨中中间支座弯矩系数α 111111-116114-弯矩 M kN m ⋅ 21101()M g q l α=+3.69 -3.69 2.51 -2.87(4).正截面受弯承载力计算环境类别一类,25C 混凝土,板的最小保护层厚度15c mm =,取板的有效厚度01802060h mm =-=,板宽11000b mm =(板带宽)。

钢筋混凝土现浇楼盖课程设计计算书

钢筋混凝土现浇楼盖课程设计计算书

课程设计钢筋混凝土现浇楼盖课程设计计算书目录一.设计任务内容 (1)二.结构计算 (2)1.楼板设计 (4)2.次梁设计 (9)3.主梁设计 (18)三.配筋图施工图 (19)1.楼板配筋施工图 (20)2.梁配筋施工图 (21)一、设计任务内容(一)设计任务二层建筑结构住宅,采用钢筋混凝土框架承重,内外墙为240mm砖墙。

设计时,只考虑竖向荷载作用,采用单、双向板肋梁楼盖,要求完成钢筋混凝土整体现浇楼盖的结构设计。

(二)设计内容1、结构布置确定柱网尺寸,柱截面尺寸见表1,主次梁布置及截面尺寸,并进行编号,绘制楼盖结构布置图。

2、板设计按单、双向板计算内力,并绘制板配筋图。

3、次梁设计按考虑塑性内力重分布的方法计算内力和正截面极限承载力,并绘制配筋图。

4、主梁设计按弹性方法计算主梁内力,绘制主梁的弯距、剪力包络图,根据包络图计算正截面、斜截面的承载力,并绘制主梁的抵抗弯拒图及配筋图。

(三)设计条件1、建筑尺寸(见图1*.dwg)图1 建筑平面布置2、可变荷载(kN/m2)为3 kN/m23、楼面做法:20mm厚水泥砂浆地面,钢筋混凝土现浇板,15mm厚石灰砂浆抹底。

4、荷载:永久荷载,包括梁、柱、板及构造层自重,钢筋混凝土容重25kN/m 3,水泥砂浆容重20kN/m 3,石灰砂浆容重17kN/m 3,分项系数=1.2。

可变荷载,楼面均布荷载标准值见表1。

分项系数=1.3或1.4。

5、材料梁、板混凝土强度等级C30。

主梁、次梁受力钢筋采用HRB335级钢筋,其他均用HPB235级钢筋。

二、结构计算(一)楼板计算1.设计资料(1)活荷载:2/0.3m kN q k = (2)恒荷载:20mm 厚水泥砂浆面层 钢筋混凝土现浇板100mm 15mm 厚石灰砂浆摸底荷载分项系数:2.1=G γ, 1.3Q γ=(3)材料:C30级混凝土,梁受力钢筋HRB335级钢筋,其它为HPB235级钢筋。

2.板的编号:如图2所示。

(整理)现浇钢筋溷凝土单向板肋梁楼盖设计计算书[1]

(整理)现浇钢筋溷凝土单向板肋梁楼盖设计计算书[1]

现浇钢筋混凝土双向楼盖设计计算书一、 平面结构布置:1、确定主梁的跨度为m 6.6,次梁的跨度为m 0.5,主梁每跨内布置两根次梁,板的跨度为m 2.2。

楼盖结构布置图如下:2、按高跨比条件,当mm l h 55401=≥时,满足刚度要求,可不验算挠度。

对于工业建筑的楼盖板,要求mm h 80≥,取板厚mm h 80= 3、次梁的截面高度应满足 121(=h ~278()181=L ~mm )417,取mm h 400= 则21(=b ~133()31=h ~mm )200,取mm b 200=。

4、主梁的截面高度应该满足81(=h ~440()141=L ~mm )660,mm h 400=,则21(=h ~200()31=h ~mm )300,取mm b 250=。

二、 板的设计(按塑性内力重分布计算): 1、荷载计算: 板的恒荷载标准值: 取1m 宽板带计算:水磨石面层 m kN /65.0165.0=⨯ 80mm 钢筋混凝土板 m kN /0.22508.0=⨯ 15mm 板底混合砂浆 m kN /255.017015.0=⨯ 恒载: m kN g k /905.2=活载: m kN q k /919=⨯=恒荷载分项系数取1.2;因为工业建筑楼盖且楼面活荷载标准值大于m kN /0.4,所以活荷载分项系数取1.3。

于是板的设计值总值:q g +=k k q g 3.12.1+ m kN /186.15=2、板的计算简图:80mm厚钢筋混凝土板次梁120200200次梁截面为mm mm 400200⨯,现浇板在墙上的支承长度不小于100mm ,取板在墙上的支承长度为120mm 。

按塑性内力重分布设计,板的计算边跨: mm l h l l n n 2030025.1202028012010022002101=≤=+--=+=,取mm l 202001= (mm a 120=)中跨: mm l l n 2000200220002=-==板为多跨连续板,对于跨数超过五跨的等截面连续板,其各跨受荷相同,且跨差不超过10%时,均可按五跨等跨度连续板计算。

钢筋混凝土现浇楼盖设计计算书

钢筋混凝土现浇楼盖设计计算书

钢筋混凝土现浇楼盖设计计算书1.楼盖平面布置图1 楼盖平面布置2.板的计算2.1板的荷载计算30mm 陶瓷地砖面层 20.7/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 15mm 水泥砂浆粉刷 20.015200.3/kN m ⨯= 永久荷载的标准值 20.7 2.00.3 3.0/k g kN m =++= 可变荷载的标准值 2k 6.0/q kN m = 荷载组合按由可变荷载效应控制的组合 21.2 3.0 1.3 6.011.4/p kN m =⨯+⨯= 按由永久荷载效应控制的组合 21.35 3.00.7 1.3 6.09.51/p kN m =⨯+⨯⨯= 取211.4/p kN m = 2.2板的内力计算及配筋0802060x h mm =-=,0803050y h mm =-=,取0.9γ=, t 1.430.450.450.2145%0.2%300y f f =⨯=>,2s,min 0.2145%100080171.6A mm =⨯⨯= a 、中间区格板1B计算跨度:033002003100x l mm =-=, 060003005700y l mm =-=, 1.84oy oxl n l == ,210.3n α==,取2β=, 2310.82.57122()(1)ox x pl n m kN m n αβ-==++ 截面位置弯矩设计值 (kN m )0h (mm )s y mA f h γ=实配钢筋短跨跨中 2.57x m =60158.6<171.6 6@160φ,177长跨跨中0.771y x m m α==50 57.1<171.6 6@160φ,177短跨支座'" 5.14x x x m m m β===60 317.3 10@200φ,393长跨支座 '" 1.542y y y m m m β===50 114.2<171.6 8@200φ,251b 、 边区格板2B (短边简支)计算跨度:033002003100x l mm =-=, 080600015012057702y l mm =--+=, 00 1.86y xl n l == ,210.29nα==,取2β=,8@200φ, 2251s A mm =, '0 2.9y s y m A f h kN m γ==2'(31)123.31222oxyx pl n m m kN m n n βα--==++ 截面位置 弯矩设计值 (kN m )0h (mm ) 0s y mA f h γ=实配钢筋短跨跨中 3.31x m =60 204.3 8@200φ,251长跨跨中 0.96y x m m α==50 71.1<171.6 8@200φ,251短跨支座 '" 6.62x x x m m m β===60408.610@160φ,491c 、边区格板3B (长边简支) 计算跨度:080330010012031202x l mm =--+=, 060003005700y l mm =-=, 00 1.83y xl n l ==,210.3nα==,取2β=,10@200φ, 2393s A mm = '0x s y m A f h γ==6.37kN m2'(31)125.18222ox xx pl n nm m kN m n ααβ--==++ 截面位置 弯矩设计值 (kN m )0h (mm ) 0s y mA f h γ=实配钢筋短跨跨中 5.18x m =60 319.8 10@160φ,491长跨跨中1.554y x m m α== 50115.11<171.68@200φ,251长跨支座 '" 3.108y y y m m m β===50 230.2 8@200φ,251d 、角区格板4B计算跨度:080330010012031202x l mm =--+=, 080600015012057702yl mm =--+=, 00 1.85y xl n l == ,210.29n α==,取2β=, 10@160φ, 2491s A mm =,3.052mm ,'08.0x s y m A f h kN m γ==8@200φ,2251s A mm =, '0 3.3885y s y m A f h kN m γ==2''(31)12 5.5822ox y xx pl n m nm m kN m n α---==+截面位置弯矩设计值 (kN m )0h (mm ) 0s y mA f h γ=实配钢筋短跨跨中 5.58x m =60 344.44 10@160φ,491长跨跨中 1.6182y x m m α== 50119.9<171.68@200φ,2512.3板的配筋图(见附图1)3.次梁的计算(次梁按塑性内力重分布方法计算)3.1次梁荷载计算由板传来3 3.39.9kN/m⨯=次梁自重250.2=kN/m⨯⨯(0.45-0.08)1.85次梁梁侧抹灰200.15kN/m⨯⨯⨯(0.45-0.08)2=0.222恒载标准值kg=11.972kN/m活载标准值k 3.3 6.019.8/q kN m=⨯=荷载组合由可变荷载效应控制的组合q 1.211.972 1.0 1.319.840.1/kN m=⨯+⨯⨯=由永久荷载效应控制的组合q 1.3511.9720.7 1.319.834.18/kN m=⨯+⨯⨯=取q40.1/kN m=3.2次梁计算简图(见图2)各跨的计算跨度为:中间跨0n =60003005700l l mm =-=边跨0n250+=60001501205855 22al l mm =--+=取05855l mm=q40.1/kN m=58555700570057005855图2 次梁的计算简图3.3次梁内力计算跨度差585557002.7%10%5700-=<,可以按等跨连续梁计算内力。

钢筋混凝土现浇楼盖设计书

钢筋混凝土现浇楼盖设计书

1. 设计背景某多层工业厂房,楼盖及屋盖均采用现浇钢筋混凝土结构,厂房的平面布置见图1,其中1l =7.5m ,2l =6.3m 。

剖面及楼面做法见图2(墙下为砖基础,基础顶标高为-1.2m ),楼面可变荷载标准值为k q =7.0 kN/m 2,要求设计该多层工业厂房的楼盖。

部分常用材料重力密度见表1。

本设计暂不考虑圈梁设计,构造柱按照需要进行设计。

图1 楼盖平面图表 表1 部分常用材料的重力密度2.设计方案2.1材料选用(1)混凝土:采用C20级(c f =9.6N/mm 2,t f =1.10N/mm 2,1α=1.0);(2)钢筋:板中钢筋采用HPB235级(y y f f '==210N/mm 2),梁中纵筋采用HRB335级(y y f f '==300N/mm 2),箍筋采用HPB235级。

2.2结构平面布置(见图3)图3 楼盖结构平面布置图)/25γ( (3))/17γ(15mm ),/20γ(20mm (2)/5.5q (1).13332k m kN m kN m kN m kN ====钢筋混凝土重度厚石灰砂浆抹底 底板及梁用厚水泥砂浆抹面.楼面面层用.楼面活荷载标准值为设计资料3. 方案实施3.1板的计算(按考虑塑性内力重分计算)按刚度要求,板厚度按不验算挠度条件应不小于l /40=2000/40=55mm ,且不小于70mm ,故取板厚h =80mm 。

次梁髙度应满足h=l /18~l /12=6000/18~6000/12=333~500mm ,b=h/3~h/2=150~250mm,故取次梁高度h =450mm ,宽度b =200mm 。

主梁高度h=l /15~l /12==400~500mm ,b=h/3~h/2=150~250mm 故取次梁高度h =500mm ,宽度b =250mm 。

(1)荷载计算查《建筑结构荷载规范》GB50009-2001,钢筋混凝土重力密度25kN/m 3,水泥砂浆重力密度20kN/m 3,石灰砂浆重力密度17kN/m 3。

现浇钢筋混凝土单向板肋梁楼盖设计计算书word精品

现浇钢筋混凝土单向板肋梁楼盖设计计算书word精品

1钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件,使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤,培养其独立完成设计和解决问题的能力,提高绘图能力。

二、设计资料1、工程概况:某内框架结构工业仓库,二层建筑平面图如下图所示(楼面标高4.00m),墙厚370mm混凝土柱400V00mm板伸入墙内120mr p次梁伸入墙240mm主梁伸入墙内370mm房屋的安全等级为二级,拟采用钢筋混凝土现浇单向板肋形楼盖。

——. ----------------- ---- -----------------———__-――一—■/■匸44期村恥—・1 ////1i1,-X//■・t HEM/X./I1 C ---------/---- 1—""""I^一一___________ '图1 梁板结构平面布置2 、楼面构造层做法:20mn厚石灰砂浆粉刷,30mn厚水磨石楼面(标准值0.65kN/m2)。

3、活荷载:标准值为7.5 kN/m 2。

4 、恒载分项系数为1.2 ;活荷载分项系数为1.3。

5、材料选用:混凝土采用C25 ( f c=11.9N/mm2,f t=1.27N/mm2)钢筋梁中受力主筋采用HRB4O0^(f y =360N/mm2)其余采用HPB23^(f y=210N/mm2)三、设计内容1、确定结构平面布置图:柱网、主梁、次梁及板的布置2、板的设计(按塑性理论)3、次梁设计(按塑性理论)4、主梁设计(按弹性理论)5、绘制结构施工图,包括:(1)、结构平面布置图(2)、板、次梁、主梁的配筋图(3)、主梁弯矩包络图及抵抗弯矩图(4)、设计说明(5)、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式,并用钢笔抄写清楚(或打印)。

计算书(施工图)装订顺序:封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

现浇钢筋混凝土单向板肋梁楼盖设计计算书

现浇钢筋混凝土单向板肋梁楼盖设计计算书

1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件,使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤,培养其独立完成设计和解决问题的能力,提高绘图能力。

二、设计资料1、工程概况:某内框架结构工业仓库,二层建筑平面图如下图所示(楼面标高4.00m),墙厚370mm,混凝土柱400 400mm。

板伸入墙内120mm,次梁伸入墙240mm,主梁伸入墙内370mm。

房屋的安全等级为二级,拟采用钢筋混凝土现浇单向板肋形楼盖。

图1 梁板结构平面布置2、楼面构造层做法:20mm 厚石灰砂浆粉刷,30mm 厚水磨石楼面(标准值0.65kN/m 2)。

3、活荷载:标准值为7.5 kN/m 2。

4、恒载分项系数为1.2;活荷载分项系数为1.3。

5、材料选用:混凝土 采用C25(2/9.11mm N f c =,2/27.1mm N f t =) 钢筋 梁中受力主筋采用HRB400级(2/360mm N f y =) 其余采用HPB235级(2/210mm N f y =) 三、设计内容1、确定结构平面布置图:柱网、主梁、次梁及板的布置2、板的设计(按塑性理论)3、次梁设计(按塑性理论)4、主梁设计(按弹性理论)5、绘制结构施工图,包括: (1)、结构平面布置图 (2)、板、次梁、主梁的配筋图 (3)、主梁弯矩包络图及抵抗弯矩图 (4)、设计说明 (5)、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式,并用钢笔抄写清楚(或打印)。

计算书(施工图)装订顺序:封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

3、施工图统一为A3图纸。

要求图面布局均匀、比例适当、线条流畅、整洁美观,严格按照建筑制图标准作图。

4、在完成上述设计任务后方可参加设计答辩及成绩评定。

五、参考资料1、《混凝土结构设计》,梁兴文主编,中国建筑工业出版社2、GB50010-2002,《混凝土结构设计规范》3、GB50009-2001,《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。

现浇钢筋混凝土单向板肋梁楼盖设计计算书模板

现浇钢筋混凝土单向板肋梁楼盖设计计算书模板

现浇钢筋混凝土单向板肋梁楼盖设计计算书1 钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的经过本课程的设计试件,使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤,培养其独立完成设计和解决问题的能力,提高绘图能力。

二、设计资料1、工程概况:某内框架结构工业仓库,二层建筑平面图如下图所示(楼面标高4.00m),墙厚370mm,混凝土柱400 400mm。

板伸入墙内120mm,次梁伸入墙240mm,主梁伸入墙内370mm。

房屋的安全等级为二级,拟采用钢筋混凝土现浇单向板肋形楼盖。

图1 梁板结构平面布置2、楼面构造层做法:20mm 厚石灰砂浆粉刷,30mm 厚水磨石楼面(标准值0.65kN/m2)。

3、活荷载:标准值为7.5 kN/m 2。

4、恒载分项系数为1.2;活荷载分项系数为1.3。

5、材料选用:混凝土 采用C25(2/9.11mm N f c =,2/27.1mm N f t =) 钢筋 梁中受力主筋采用HRB400级(2/360mm N f y =) 其余采用HPB235级(2/210mm N f y =) 三、设计内容1、确定结构平面布置图:柱网、主梁、次梁及板的布置2、板的设计(按塑性理论)3、次梁设计(按塑性理论)4、主梁设计(按弹性理论)5、绘制结构施工图,包括: (1)、结构平面布置图(2)、板、次梁、主梁的配筋图 (3)、主梁弯矩包络图及抵抗弯矩图 (4)、设计说明 (5)、次梁钢筋材料表 四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式,并用钢笔抄写清楚(或打印)。

计算书(施工图)装订顺序:封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

3、施工图统一为A3图纸。

要求图面布局均匀、比例适当、线条流畅、整洁美观,严格按照建筑制图标准作图。

4、在完成上述设计任务后方可参加设计答辩及成绩评定。

五、参考资料1、《混凝土结构设计》,梁兴文主编,中国建筑工业出版社2、GB50010- ,《混凝土结构设计规范》3、GB50009- ,《建筑荷载设计规范》2 设计说明1、经验算各截面的尺寸、最小配筋率均可满足要求。

钢筋混凝土结构设计计算书

钢筋混凝土结构设计计算书

钢筋混凝土结构设计计算书1.设计资料:XX 建筑多层多功能厅楼盖设计, 建筑轴线及柱网平面见图。

建筑轴线及平面布置见图。

楼面可变荷载标准值4.0KN/ , 分项系数1.4, 楼面层用88J-楼44做法, 厚130mm 荷载标准值2.3 KN/ , 梁板下用20mm 厚石灰砂浆抹灰。

楼板、梁用混凝土均采用C25级, 钢筋直径 时采用HPB235, 直径 12mm 时, 选用HRB335钢筋。

2.楼板计算:结构布置: 采用双向板主次梁布置, 如下图。

拟用板厚100mm, 次梁截面250 500, 主梁截面600 1200。

2.1荷载计算:88J-1楼44 2.30 KN/2m 100厚钢筋混凝土楼板 2.5 KN/2m石灰砂浆抹面 0。

2 KN/2m恒载标准值 k g =5.0 KN/2m 活载标准值 k q =4.0 KN/2m 荷载设计值 P=1.2 ⨯5.0+1.4 ⨯4.0=11.6 KN/2m 每米板宽 P=11.6 KN/2m2.1.1.板块区格配筋设计1) 1B 板计算x l =3000-250=2750 mm y l =6000-600=5400mmn=x l /y l =1.96 取α=0.26 β=2.2为四边连续板 , 四周有梁, 折减系数取0.8, 钢筋采用分离式布置222/12.22.227.0227.0232.293.12)4193.1(2196.131275.26.118.02232)41(213128.0m KN n n n Pl m xx =⨯⨯+⨯+⨯⨯+-⨯-⨯⨯⨯⨯=+++--⨯=αβαββ 取γ=0.95800=x h mm y h 0=70mm f =210KN/2mmin ρ=0.45y t f f /=0.45⨯1.27/210=0.272%>0.2% 2min min ,12721001000272.0mm bh A s =⨯⨯=⨯=∴ρ截面位置 M 设计值(KN/2m )h (mm ) γ0h f M A y s =(2mm ) 实配钢筋(2mm )短跨跨中 2. 1280 132.83<272 ,长跨跨中945.0==x y am m 7067.67<2721006-φ283=s A2) 2B 板计算277521001501253000=+--=x l mm 54006006000=-=y l mmn=x l /y l =5400/2775=1.95 取α=0.26 β=2.0办三边连续, 一边简支, 取折减系数为1.0短跨连续支座为 共同支座, 配筋与 中相同。

钢筋混凝土楼盖课程设计计算书

钢筋混凝土楼盖课程设计计算书

1结构方案的选择采用主次梁肋形楼盖板结构体系。

柱网尺寸为5000㎜×6000㎜;主梁的间距为5000㎜:次梁的间距为2000㎜;柱的截面尺寸400㎜×400㎜。

梁、板截面尺寸选择:板厚为80㎜;次梁为200㎜×400㎜;主梁为300㎜×600㎜。

板伸入外墙内120㎜;次梁、主梁伸入外墙内240㎜。

2板的计算(1)荷载的设计值 恒载:15毫米厚水泥砂浆地面 1.2×0.015×20=0.36kN/2m 20毫米厚石灰砂浆抹底 1.2×0.020×17=0.41kN/2m 80毫米厚钢筋混凝土楼板 1.2×0.080×25=2.40kN/2mg=3.17kN/2m 活荷载:q=1.3×8.0=10.40kN/2mg+q=13.57kN/2m(2)弯矩设计值(按内力塑性重分布理论) 因为板的两个边长之比:n=12l l =20005000=2.5>2;故按单向板计算。

取1m 宽板带作为计算单元,计算跨度为: 边跨 0l =n l +2h =(2000-120-100)+280=1820㎜<(2000-120-100)+2120=1840㎜取较小值 0l =1820㎜ 中间跨 0l =n l =2000—200=1800㎜ 边跨与中间跨的计算跨度相差:180018001820 =1.11%<10%。

故可按等跨连续板计算内力。

计算简图如下。

g+q=13.57kN/m A 1 B 2 C 3 C 2 B1 A01l =1.82m 0l =1.80m 0l =1.80m 0l =1.80m 01l =1.82m各截面的弯矩设计值计算过程参见下表板的弯矩设计值计算表截面 边跨跨中 第一内支座 中间跨中 中间支座 弯矩系数α+111 ﹣141 +161 ﹣161M=α(q+g )2l (kN ·m )111×13.57×1.822=4.09﹣141×13.57×280.1=﹣3.14 161×13.57×280.1=2.75﹣161×12.15×280.1=﹣2.75(3)板的正截面承载力计算板的截面有效高度0h =h-20=80-20=60㎜。

现浇钢筋混凝土楼板配筋设计计算书

现浇钢筋混凝土楼板配筋设计计算书

现浇钢筋混凝土楼板配筋设计计算书LB-1矩形板计算工程地址:南京市浦口区绿之苑小区工程项目:现浇钢筋混凝土楼板隔层工期:二十天结构设计:钱工项目经理:刘工工程监理:盛工施工单位:南京石峰钢筋混凝土隔层工程部一、构件编号: 现浇钢筋混凝土板LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2012《混凝土结构设计规范》 GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 2700 mm; Ly = 4800 mm板厚: h = 120 mm2.材料信息混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 ftk=1.78N/mm2 Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2 Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 25mm保护层厚度: c = 15mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.400准永久值系数: ψq = 1.000永久荷载标准值: qgk = 8.000kN/m2可变荷载标准值: qqk = 3.500kN/m24.计算方法:塑性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数: γo = 1.00塑性板β = 1.800五、计算参数:1.计算板的跨度: Lo = 2700 mm2.计算板的有效高度: ho = h-as=120-25=95 mm六、配筋计算(lx/ly=2700/4800=0.563<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = ζ((γG*qgk+γQ*qqk)*Lo2)= 0.0311*(1.200*8.000+1.400*3.500)*2.72= 3.289 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*3.289×106/(1.00*11.9*1000*95*95)= 0.0313) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.031) = 0.0314) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.031/360 = 98mm25) 验算最小配筋率ρ = As/(b*h) = 98/(1000*120) = 0.081%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = αMx= 0.3164*3.289= 1.041 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*1.041×106/(1.00*11.9*1000*95*95)= 0.0103) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.010) = 0.0104) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.010/360 = 31mm25) 验算最小配筋率ρ = As/(b*h) = 31/(1000*120) = 0.025%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm23.X向支座左边钢筋1) 确定左边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240mm2采取方案8@200, 实配面积251 mm24.X向支座右边钢筋1) 确定右边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm25.Y向上边支座钢筋1) 确定上边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm26.Y向下边支座钢筋1) 确定下边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm2七、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算荷载效应Mk = Mgk + Mqk= 0.0311*(8.000+3.500)*2.72 = 2.609 kN*mMq = Mgk+ψq*Mqk= 0.0311*(8.000+1.0*3.500)*2.72 = 2.609 kN*m2.计算受弯构件的短期刚度 Bs1) 计算按荷载荷载效应的两种组合作用下,构件纵向受拉钢筋应力σsk = Mk/(0.87*ho*As) 混规(7.1.4-3)= 2.609×106/(0.87*95*251) = 125.741 N/mmσsq = Mq/(0.87*ho*As) 混规(7.1.4-3)= 2.609×106/(0.87*95*251) = 125.741 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*120= 60000mm2ρte = As/Ate 混规(7.1.2-4)= 251/60000 = 0.418%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*ftk/(ρte*σsk) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2,所以取ψk = 0.2ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2,所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.80×104 = 7.1435) 计算受压翼缘面积与腹板有效面积的比值γ f矩形截面,γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 251/(1000*95) = 0.264%7) 计算受弯构件的短期刚度 BsBsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)] = 8.340×102 kN*m2Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)] = 8.340×102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ'=0时,θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(7.2.2-1))= 2.609/(2.609*(2.0-1)+2.609)*8.340×102= 4.170×102 kN*m2Bq = Bsq/θ (混规(7.2.2-2))= 8.340×102/2.0= 4.170×102 kN*m2B = min(Bk,Bq)= min(416.999,416.999)= 416.9994.计算受弯构件挠度f max = (q gk+q qk)*Lo4/(384*B)= (8.000+3.500)*2.74/(384*4.170×102)= (8.000+3.500)*2.74/(384*4.170×102)= 3.817mm5.验算挠度挠度限值fo=Lo/200=2700/200=13.500mmfmax=3.817mm≤fo=13.500mm,满足规范要求!八、裂缝宽度验算:1.跨中X方向裂缝1) 计算荷载效应Mx = ζ(qgk+ψqqk)*Lo2= 0.0311*(8.000+1.00*3.500)*2.72= 2.609 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=2.609×106/(0.87*95*251)=125.741N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*125.741)=0.180因为ψ=0.180 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*125.741/2.0×105*(1.9*20+0.08*8/0.0100)=0.0244mm ≤ 0.30, 满足规范要求2.跨中Y方向裂缝1) 计算荷载效应My = αMx= 0.3164*2.609= 0.825 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=0.825×106/(0.87*95*251)=39.785N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*39.785)=-1.808因为ψ=-1.808 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*39.785/2.0×105*(1.9*20+0.08*8/0.0100)=0.0077mm ≤ 0.30, 满足规范要求3.支座上方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求4.支座下方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求5.支座左方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100)=0.1291mm ≤ 0.30, 满足规范要求6.支座右方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)。

混凝土楼盖设计计算书 - 副本

混凝土楼盖设计计算书 - 副本

(1) 楼面做法:20mm 厚水泥砂浆面层,钢筋混凝土现浇板,20mm 厚水泥砂浆顶棚。

(2) 楼面荷载:均布活荷载标准值4.0KN/m 2。

(3) 材料:混凝土强度等级为C20,梁内受力纵筋为HRB335,其他为HRB235钢筋。

确定主梁的跨度为6.3m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.1m,楼盖结构平面布置图见图 SJ-1。

按高跨比的条件,要求h ≥2100/40=53mm 。

对工业建筑的楼盖板,要求h ≥80mm,取板厚h=80mm。

次梁截面高度应满足h=l/18~l/12=6300/18~6300/12=(##~##)mm 。

取h=##mm 。

钢筋混凝土现浇单向板肋型楼盖设计 某轻工厂房的楼盖,拟采用政体式钢筋混凝土单向板肋梁楼盖,其中板、次梁按考虑塑性内力重分布考虑,主梁按弹性理论设计。

2.楼该的结构平面布置 1.设计资料SJ-1楼盖平面截面宽度取为b=##mm 。

主梁截面高度应满足h=l/15~l/10=6300/15~6300/10=(##~##)mm 。

取h=##mm 。

截面宽度取为b=##mm 。

(1) 荷载板的恒荷载标准值:20mm 厚水泥砂浆面层0.02×20=KN/m 280mm 厚钢筋混凝土板0.08×20=KN/m 220mm 厚板底石灰砂浆0.02×17=KN/m 2小计KN/m 2板的活荷载标准值:KN/m 2恒载分项系数取1,活荷载分项系数为1于是板的恒载设计值g=1=KN/m2活载设计值q=1=KN/m 2恒载设计值g+q=KN/m 2(2) 计算简图次梁截面为##mm×##mm,现浇板在墙上的支撑长度不小于100mm ,取板在墙上的支 承长度为##mm 按内力重分布设计,板的计算跨度:边跨:l 01=l n +h/2=2100-100-120+80/2=< 1.025l n =mm,取l 01=mm 中间跨:l02=ln=2100-200= 因跨度相差小于10%,可按等跨连续板计算。

现浇钢筋混凝土楼板配筋设计计算书模板

现浇钢筋混凝土楼板配筋设计计算书模板

现浇钢筋混凝土楼板配筋设计计算书LB-1矩形板计算工程地址:南京市浦口区绿之苑小区工程项目:现浇钢筋混凝土楼板隔层工期:二十天结构设计:钱工项目经理:刘工工程监理:盛工施工单位:南京石峰钢筋混凝土隔层工程部一、构件编号: 现浇钢筋混凝土板LB-1二、示意图三、依据规范《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 2700 mm; Ly = 4800 mm板厚: h = 120 mm2.材料信息混凝土等级: C25 fc=11.9N/mm2ft=1.27N/mm2ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 25mm保护层厚度: c = 15mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.400准永久值系数: ψq = 1.000永久荷载标准值: qgk = 8.000kN/m2可变荷载标准值: qqk = 3.500kN/m24.计算方法:塑性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数: γo = 1.00塑性板β = 1.800五、计算参数:1.计算板的跨度: Lo = 2700 mm2.计算板的有效高度: ho = h-as=120-25=95 mm六、配筋计算(lx/ly=2700/4800=0.563<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = ζ((γG*qgk+γQ*qqk)*Lo2)= 0.0311*(1.200*8.000+1.400*3.500)*2.72= 3.289 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*3.289×106/(1.00*11.9*1000*95*95)= 0.0313) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.031) = 0.0314) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.031/360 = 98mm25) 验算最小配筋率ρ = As/(b*h) = 98/(1000*120) = 0.081%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = αMx= 0.3164*3.289= 1.041 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*1.041×106/(1.00*11.9*1000*95*95)= 0.0103) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.010) = 0.0104) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.010/360 = 31mm25) 验算最小配筋率ρ = As/(b*h) = 31/(1000*120) = 0.025%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm23.X向支座左边钢筋1) 确定左边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240mm2采取方案实配面积251 mm24.X向支座右边钢筋1) 确定右边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm25.Y向上边支座钢筋1) 确定上边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm26.Y向下边支座钢筋1) 确定下边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm2七、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算荷载效应Mk = Mgk + Mqk= 0.0311*(8.000+3.500)*2.72 = 2.609 kN*mMq = Mgk+ψq*Mqk= 0.0311*(8.000+1.0*3.500)*2.72 = 2.609 kN*m2.计算受弯构件的短期刚度Bs1) 计算按荷载荷载效应的两种组合作用下,构件纵向受拉钢筋应力σsk = Mk/(0.87*ho*As) 混规(7.1.4-3)= 2.609×106/(0.87*95*251) = 125.741 N/mmσsq = Mq/(0.87*ho*As) 混规(7.1.4-3)= 2.609×106/(0.87*95*251) = 125.741 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*120= 60000mm2ρte = As/Ate 混规(7.1.2-4)= 251/60000 = 0.418%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*ftk/(ρte*σsk) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2,所以取ψk = 0.2ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2,所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.80×104 = 7.1435) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面,γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 251/(1000*95) = 0.264%7) 计算受弯构件的短期刚度BsBsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)]= 8.340×102 kN*m2Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)]= 8.340×102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ'=0时,θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度BBk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(7.2.2-1))= 2.609/(2.609*(2.0-1)+2.609)*8.340×102= 4.170×102 kN*m2Bq = Bsq/θ (混规(7.2.2-2))= 8.340×102/2.0= 4.170×102 kN*m2B = min(Bk,Bq)= min(416.999,416.999)= 416.9994.计算受弯构件挠度f max = (q gk+q qk)*Lo4/(384*B)= (8.000+3.500)*2.74/(384*4.170×102)= (8.000+3.500)*2.74/(384*4.170×102)= 3.817mm5.验算挠度挠度限值fo=Lo/200=2700/200=13.500mmfmax=3.817mm≤fo=13.500mm,满足规范要求!八、裂缝宽度验算:1.跨中X方向裂缝1) 计算荷载效应Mx = ζ(qgk+ψqqk)*Lo2= 0.0311*(8.000+1.00*3.500)*2.72= 2.609 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=2.609×106/(0.87*95*251)=125.741N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*125.741)=0.180因为ψ=0.180 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*125.741/2.0×105*(1.9*20+0.08*8/0.0100)=0.0244mm ≤ 0.30, 满足规范要求2.跨中Y方向裂缝1) 计算荷载效应My = αMx= 0.3164*2.609= 0.825 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=0.825×106/(0.87*95*251)=39.785N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*39.785)=-1.808因为ψ=-1.808 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*39.785/2.0×105*(1.9*20+0.08*8/0.0100)=0.0077mm ≤ 0.30, 满足规范要求3.支座上方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求4.支座下方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求5.支座左方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100)=0.1291mm ≤ 0.30, 满足规范要求6.支座右方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20,所以取C = 204) 计算按荷载效应的准永久组合作用下,构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积,Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)WORD资料可编辑=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100)=0.1291mm ≤ 0.30, 满足规范要求专业整理分享。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

钢筋混凝土结构课程设计
题目:钢筋混凝土现浇楼盖设计
课程:混凝土结构设计
院(系):土木建筑工程学院
班级:
学生姓名:刘宁
目录
一、设计资料 (3)
二、平面结构布置及尺寸: (3)
1、平面结构布置 (3)
2、构件截面尺寸 (4)
三、板的设计(按塑性理论) (4)
1、荷载计算 (4)
2、计算简图 (5)
3、计算弯矩设计值 (6)
4、正截面受弯承载力计算 (6)
四、次梁的设计(按塑性理论) (7)
1、荷载设计值 (7)
2、计算简图 (8)
3、内力计算 (9)
4、各截面承载力计算 (10)
五、主梁的设计(按弹性理论) (11)
1、荷载设计值 (11)
2、确定计算跨度及计算简图 (12)
3、内力计算 (13)
4、主梁正截面和斜截面承载力计算 (15)
5、主梁吊筋计算: (17)
六、绘制图纸(A2图纸) (17)
钢筋混凝土现浇楼盖课程设计计算书
一、设计资料
1、某多层工业建筑楼盖平面图,环境类别为一类,楼盖拟采用现浇钢筋混凝土梁板结构。

2、生产车间的四周外墙均为承重砖墙,其中墙厚370mm ,采用MU10烧结普通砖,M5混合砂浆砌筑。

内设钢筋混凝土柱,其截面尺寸为400mm ×400mm 。

3、恒载:20mm 厚水泥砂浆:220/kN m
楼盖自重:板厚自己确定,钢筋混凝土自重标准值:225/kN m 20mm 厚石灰砂浆天棚抹灰:217/kN m 4、活载:楼面活荷载标准值27.0/kN m
5、恒载分项系数为1.2;活荷载分项系数为1.3
6、材料:混凝土强度等级采用C20(f c =9.6N /mm 2,f t =1.10N /mm 2) 钢筋 梁中受力主筋采用HRB335级(2300/y f N mm = ) 其余采用HPB300级(2270/y f N mm =)
二、平面结构布置及尺寸:
1、平面结构布置
确定主梁的跨度为6.6m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.2m 。

楼盖结构布置图见图1。

2、构件截面尺寸
① 按高跨比条件
140h l

板=2200/40=55mm ,当时,满足刚度要求,可不验算挠度。

对于工业建筑的楼盖板,要求mm h 80≥,取板厚mm h 80=
② 次梁的截面高度应满足
11
(
)1812c i
h L ==6300/(18~12)=350~525mm ,取h=500mm ,
则11
(
)(167250)23
b h mm ==,取b=200mm 。

③ 主梁的截面高度应该满足
i
z L h )81~141(==6600/(8~14)=471~825mm ,h=600mm ,则z z
1
1(
)2
3b h ==200~300mm ,取b=250mm 。

三、板的设计(按塑性理论)
1、荷载计算
板的L 2/L=6300/2200=2.863<3,双向板计算,这里按单向板计算并且沿长边布置足够数量的构造钢筋。

荷载计算: 板的恒荷载标准值: 取1m 宽板带计算:
20mm 厚水泥砂浆面层 20.02200.4/⨯=kN m 80mm 厚钢筋混凝土板 20.0825 2.0/kN m ⨯= 20mm 石灰砂浆 20.02170.34/kN m ⨯= 恒荷载标准值: 22.74/k g kN m = 活荷载标准值: 27.017.0/=⨯=k q kN m 恒荷载设计值: g=2.74x1.2=3.29KN /m 2
活荷载设计值: q=7.00x1.3=9.1KN /m 2
板的荷载总设计值: 21.2 1.312.39/k k g q g q kN m +=+=
取g+q=12.4KN /m 2
2、计算简图
板在墙上支撑120mm ,次梁尺寸bxh=200mmx500mm 。

板的计算边跨:Ln+h/2=1980+80/2=2020mm<Ln+a/2=1980+120/2=2040mm , 即:边跨跨度L 01=2020mm
中间跨: L 02=Ln=2200-200=2000mm,
计算跨度差(2020-2000)/2000=1%<10%,说明可按等跨连续板计算内力。

取1m 宽板带作为计算单元,计算简图:
q+g=12.4kN/m
单向板的计算简图
3、计算弯矩设计值
连续板各截面的弯矩计算表:
)
m 4.60
4、正截面受弯承载力计算
板厚80mm,h
0=80-20=60mm。

C20混凝土(&
1
=1.0 fc=9.6N/mm2,ft=1.10N/mm2)HPB300
钢筋fy=270 N/mm2
连续板各截面的配筋计算表。
