3.2离心机组技术手册(开利离心机)
开利制冷离心机组系统培训方案.
换热器
By Zhang Haitao
“UTC Climate, Controls & Security Confidential and Proprietary Information – Not for Further Distribution.”
19XR6 两级离心式冷水机组
样本型号
19XR6 AQUAEDGE 封闭型两级压缩离心式冷水机组 制冷剂：R134a 制冷量：5275～7913kW
1500～2250冷吨
19XR6 两级离心式冷水机组
制冷剂隔离阀
压缩机排气口
经济器到蒸发器
制冷剂冷却管路
热气旁通
经济器气管
“UTC Climate, Controls & Security Confidential and Proprietary Information – Not for Further Distribution.”
19XR6 两级离心式冷水机组
机组结构
前视图
19XR6 两级离心式冷水机组
机组结构
后视图
19XR6 两级离心式冷水机组
机组结构
19XR6 两级离心式冷水机组
命名规则
“UTC Climate, Controls & Security Confidential and Proprietary Information – Not for Further Distribution.”
0.2 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3
F
优化的压缩机部分负荷图谱 压缩机运行时保持高效且稳定
19XR6 两级离心式冷水机组
离心机技术规范书
1.1工程概述1.2执行规范、标准.1.3技术条件1.4图纸二、基本要求及技术参数2.1电梯技术规格及主要参数2.2电梯基本功能.2.3电梯装潢（另附样本供选择确认）2.4电梯部件配置表2.5与相关专业接口三、供货范围及设备清单3.1供货范围和方式四、项目进度计划五、设计联络.六、工厂监造和检验.6.1工厂监造..6.2工厂检验和测试6.3现场开箱检查.七、包装与运输.八、安装与调试8.1安装.8.2调试九、竣工验收.十、质量保证10.1质保期10.2质量保证.十一、技术文件11.1随机技术文件十二、培训十四、电梯保养.一、设备名称：离心式冷水机组；*二、数量：4台。
以下的各种要求对4台离心式冷水机组同时适用。
三、单台机组主要技术参数要求*1 机组冷量范围：≥3516KW（1000RT）；2 冷量调节范围：20%～100%；*3 供电制式：3相 380V（±10%）/50HZ（±2%）；*4 冷却水流量：≥720 m3/h；进出口水温：32/37℃；压力降：≤80Kpa；*5 冷水流量：≥604m3/h；进出口水温：12/7℃；压力降：≤90Kpa；6电功率：≤650 kW7 能耗指标：≤0.66KW/RT；*8主机设备承压：冷媒水侧承压不低于1.6MPa；冷却水侧承压不低于1.6MPa；*9制冷剂：采用国际先进的并符合国家环保规定的制冷剂。
四、基本技术要求1、基本定义：*1.1“名义工况”是指冷水机组使用侧冷冻水进出水温度为12℃/7℃，热源侧冷却水进出水温度为32℃/37℃，名义工况时蒸发器水侧允许污垢系数为0.0176m2.℃/kW，冷凝器水侧允许污垢系数为0.044m2.℃/kW，机组名义工况时的额定电压，三相交流为380V，额定频率为50HZ；1.2“机组净制冷量”是指单位时间内制冷剂在机组蒸发器中从载冷剂（冷水）处吸取的热量，即冷水质量流量乘以蒸发器进、出口冷水比焓之差的积；1.3“名义冷量”是指机组在名义工况条件下的净制冷量；1.4“机组总输入功率”是指机组总消耗功率，为压缩机电动机输入功率、油泵电动机输入功率总和；1.5“能效比（EER）”是指净制冷量与机组总输入功率的比值，单位kW/kW；1.6“冷水冷却水流量”是指机组在名义工况下的冷水、冷却水的流量，单位m3／h；1.7“压力降”是指机组在名义工况下，水流经蒸发器、冷凝器之压力损失，单位kPa；1.8“耗电量”是指机组在名义工况下，单位时间的用电量，单位kW；1.9“耗电指标”是指机组在名义工况下，每制冷1冷吨（RT）所消耗的电量，单位kW/RT；2、所提供的设备和服务必须满足以下基本技术要求：2.1投标人提供的设备必须是制造商原厂原装设备，且是全新未经使用的，无任何质量缺陷的，技术成熟、材料优良、性能可靠稳定、结构合理、能耗低、运行噪音低、无污染、操作和保养维护简便的设备。

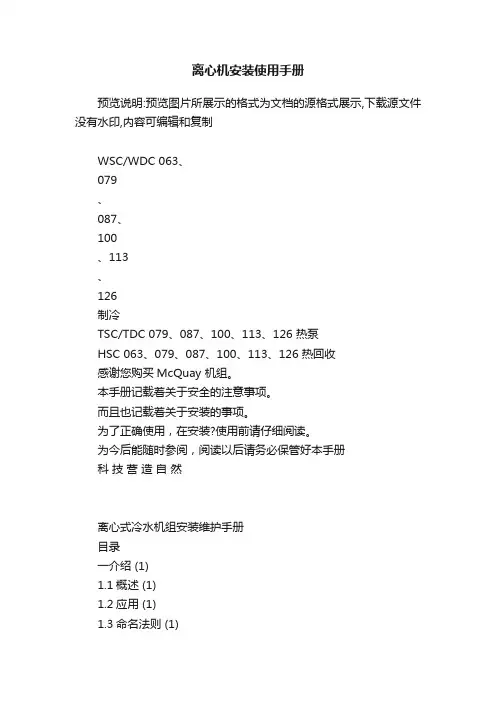

离心机安装使用手册
离心机安装使用手册预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制WSC/WDC 063、079、087、100、113、126制冷TSC/TDC 079、087、100、113、126 热泵HSC 063、079、087、100、113、126 热回收感谢您购买McQuay 机组。
本手册记载着关于安全的注意事项。
而且也记载着关于安装的事项。
为了正确使用，在安装?使用前请仔细阅读。
为今后能随时参阅，阅读以后请务必保管好本手册科技营造自然离心式冷水机组安装维护手册目录一介绍 (1)1.1概述 (1)1.2应用 (1)1.3命名法则 (1)二机组各部件名称 (2)三工作原理以及技术参数 (3) 3.1工作原理 (4)3.2主要部件 (4)3.3机组主要保温部位 (4)3.4油冷却器 (6)四关于安全（请务必遵守） (10) 4.1安装时的注意事项 (10)4.2使用时的注意事项 (11)4.3移动、修理时的注意事项 (12) 五关于搬运 (14)5.1机组到达之后 (14)5.2机组起吊 (14)5.3机组的横向移动 (16)六机组安装 (17)6.1选定安装场所、基础工程 (17) 6.2隔音、防振工程 (20)6.3配管工程 (20)6.4电气施工 (22)七控制面板的操作 (25)7.1操作者的职责 (25)7.2备用电源 (25)7.3M ICRO T ECH II控制器 (25) 7.4能量控制系统 (27)7.5油路系统 (29)八在试运转前确认事项 (31)8.1检查电源回路是否正确 (31) 8.2配线的确认 (33)8.3开始通电时的确认 (33)8.4水系统的确认 (34)8.6多机联控设置 (37)8.7机组开机前系统检测表 (40)九运转方式 (41)科技营造自然i离心式冷水机组安装维护手册9.1初次运转时 (41)9.2压缩机电机旋向 (41)十机组功能 (42)10.1电机过热保护 (42)10.2机组停机报警 (42)10.3喘振与失速 (42)10.4安全阀保护装置 (42)10.5变频驱动 (44)10.6热气旁通 (45)10.7热回收机组 (45)10.8热泵机组 (45)十一维护保养 (46)11.1温度/压力表格 (46)11.2关于保养装置的定期维护 (46) 11.3维护前 (46)11.4定期维护 (47)11.5关于制冷剂、冷冻机油 (48) 11.6清洁和维护 (49)11.7油加热器 (50)十二长时间停止时注意事项 (52) 12.1一年一次的停机 (52)12.2一年一次的开机 (52)十三机器异常时 (53)13.2机组异常报警 (54)十四使用范围 (55)14.1使用范围 (55)14.2使用的水流速范围 (57)14.3水系统内最小保水量 (57)14.4使用基准 (57)14.5水质管理 (58)14.6关于非水载冷剂 (59)表格 (60)维护时间表 (60)ii 科技营造自然离心式冷水机组安装维护手册一介绍1.1 概述McQuay的离心式冷水机组在优化的制冷系统匹配的基础上，利用先进的自动控制系统，精确的控制机组在运行中的各个环节，使机组始终处在最佳的运行状态。

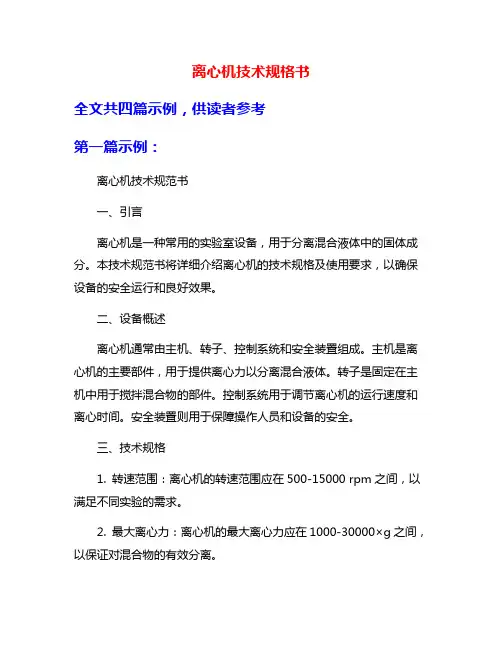

离心机技术规格书
离心机技术规格书全文共四篇示例，供读者参考第一篇示例：离心机技术规范书一、引言离心机是一种常用的实验室设备，用于分离混合液体中的固体成分。
本技术规范书将详细介绍离心机的技术规格及使用要求，以确保设备的安全运行和良好效果。
二、设备概述离心机通常由主机、转子、控制系统和安全装置组成。
主机是离心机的主要部件，用于提供离心力以分离混合液体。
转子是固定在主机中用于搅拌混合物的部件。
控制系统用于调节离心机的运行速度和离心时间。
安全装置则用于保障操作人员和设备的安全。
三、技术规格1. 转速范围：离心机的转速范围应在500-15000 rpm之间，以满足不同实验的需求。
2. 最大离心力：离心机的最大离心力应在1000-30000×g之间，以保证对混合物的有效分离。
3. 转子类型：离心机应提供多种规格和类型的转子，以满足不同实验的需求。
5. 控制系统：离心机应配备数字显示屏和控制器，以确保操作简便和准确。
6. 安全装置：离心机应配备过载保护装置、门锁保护装置和温度监测装置，以保障操作人员和设备的安全。
7. 外观材质：离心机的外观应选用耐腐蚀、易清洁的材料，以保证设备的长期使用。
8. 噪音：离心机在运行时产生的噪音应低于60db，以确保操作环境安静。
四、使用要求1. 操作人员应经过专业培训并持有相应证书，方可操作离心机。
2. 在使用离心机之前，应检查设备的外观和功能是否正常，确保安全性。
3. 在操作过程中，应按照设备说明书的要求进行操作，禁止超负荷操作。
4. 离心机应放置在平稳的工作台面上，并确保设备周围空间充足。
5. 离心机应定期进行维护保养，清洁转子和配件，保持设备的正常运转。
八、结语第二篇示例：离心机技术规格书一、型号：XYZ-2000二、适用范围：XYZ-2000离心机适用于生物制药、食品、农药、生化等领域的实验室或生产线，用于离心分离、浓缩、纯化等工艺操作。
三、技术参数1. 最高转速：20000rpm2. 最大离心力：30000xg3. 容量：6x500ml4. 控制方式：微电脑控制5. 温度范围：-20℃~40℃6. 定时范围：1min~99h59min7. 噪音：≤65dB8. 电源：AC220V 50Hz9. 功率：2.5kw四、特点1. 采用先进的微电脑控制系统，操作简单，易于控制转速、温度和时间。
离心机使用说明书
W L1400型卧式双质体离心脱水机用户使用手册北京中机伟林矿山机械有限公司电话：0尊敬的客户：您好！感谢您选用W L1400离心脱水机，为了您能更好地使用本设备，请仔细阅读用户使用手册。
北京中机伟林矿山机械有限公司目录A部分——离心机简介1、简介 (1)2、主要特点 (1)3、主要技术参数 (1)4、设备结构 (2)5、外形及安装尺寸 (3)6、服务承诺 (3)B部分——安装1、存放 (4)2、安装要求 (4)安装基础要求 (4)电气要求 (4)3、安装程序 (5)4、调试 (5)调试前检查 (5)调试前的检查表 (6)试运行 (6)C部分——运行1、简介 (8)2、工作原理 (8)3、润滑与控制系统 (8)润滑系统 (8)电力控制系统 (8)4、设备的操作程序 (9)启动程序 (9)关闭程序 (9)5、安全注意事项 (9)6、故障分析与排除 (10)振动 (10)设备无法启动 (10)设备运转中停机 (11)三角皮带 (11)轴承噪音 (11)振动电机的问题 (11)D部分——维护1、简介 (13)2、维护日程表 (13)3、润滑日程表 (14)4、拆装设备部件 (14)轴承间隙的调整 (14)胀套的安装与拆卸 (14)安装 (14)拆卸 (15)三角皮带与皮带轮 (15)安装皮带轮 (15)三角皮带的张紧 (15)故障排除 (16)5、更换筛篮 (16)6、振动电机的日常维护 (16)紧固件 (16)轴承 (17)润滑 (17)轴承的拆装 (17)激振力的调节 (17)7、流量开关 (18)E部分——备品备件1、综述 (19)2、备件清单 (19)水仓体/门备件 (19)筛篮备件 (19)方体备件 (19)驱动装置备件 (20)润滑装置备件 (20)3、推荐备件表 (20)附录：离心脱水机结构图 (21)离心脱水机外形及安装尺寸图 (22)A部分——简介1、简介WL1400型卧式双质体离心脱水机由北京中机伟林矿山机械有限公司设计、制作。
3.2离心机组教学课件
2．系统起动 美的睿星系列离心制冷机的各电动机必须按照一定的顺 序启停， 因此控制系统设置为全自动程序启停方式。 机组自动起动程序为： 系统起动----->关导叶至零度---->起动油泵------>起动主 电机------>开导叶至10% 特殊情况下，可手动起动油泵，起动程序为： 起动油泵---->系统起动------>关导叶至零度------>开主电 机------->开导叶至10% 注意：当手动起动油泵后，只有在油泵运行15秒且达到 规定油压后，再确认起动，系统才会自动起动。
（3）能量控制系统（装在压缩机的内部） 压缩机的能量控制由导叶的转动完成（如图2-9和图2-10所 示）。操纵导叶的油活塞，装在压缩机的内部为内部驱动， 消除了外联机构的泄漏及密封问题。
麦克维尔单级离心冷水机组流程
机组的油流程
机组典型的油流程
麦克维尔离心压缩机结构图
麦克维尔离心压缩机的径向喷液口
1．冷凝压力异常增加（喘振产生的原因）
现象
判断标准
原因
排除方法
冷凝温度和冷却水温 度的温差高
高于2～4℃
(1)空气渗入 (2)管道污染
(3)冷却水流量减少，空气 从冷却水泵入口进入
(1)清洗管道
(2)检查冷却水系统 将水加到标准数 量
(3)改善水泵入口。
冷凝压力高
(1)冷却水温高
(1)降低冷却水温度
（2）一年一次的开机： 对机器设备不熟悉的人切忌开机。长期停机后，在开机前 对电机进行检测是必要的。必要时，还需开拆设备进行检修。 ①开机前必须通电加热，使油与制冷剂分离。
②紧固电气接头。 ③更换冷却塔水泵排水塞。 ④安上主开关保险 ⑤冷凝器供水检漏。 ⑥给压缩机送电之前，重温操作手册。
开利离心说明书19XRV0703
机载变频离心式冷水机组１９ＸＲＶ变频器的非线性负载会产生的谐波干扰问题。
如果控制不当，谐波会产生干扰，导致线路发热，机械谐振，绝缘失效，特别是影响电子设备误动作等问题。
安装变频装置的同时，必须考虑配置谐波过滤设备，保证安全可靠运行。
新推出的LF2机载变频VFD充分考虑到这一点，一体化设计变频启动柜同时包含了变频装置和谐波过滤器，应用有源前端整流技术，有效抑制谐波，完全满足国际标准IEEE519-1992的要求。
合二为一的设计让用户在现场无需再安装其他设备，即可放心使用。
场安装空间和安装工作。
合二为一设计，消除谐波干扰Ｐ－１９ＸＲＶ－０７０３－０２（Ｌ）完全一体化设计最先进的１９ＸＲＶ机载变频离心机组 ｗｗｗ．ｃａｒｒｉｅｒ．ｃｏｍ．ｃｎ上海 (86-21) 2306 3000 北京 (86-10) 6583 2008 广州 (86-20) 3820 1818 苏州 (86-512) 6288 8120 武汉 (86-27) 8551 0493 重庆 (86-23) 6382 4732 西安 (86-29) 8762 0258为使产品更好地适应客户而改进创新，我公司保留修改样本而不事先通知的权利○版权所有，开利中国电力短缺，能源危机，使用成本增加。
大家对此不会感到陌生吧？目前的能源短缺及不断攀升的费用让那些即使最有经验的业主也感到头痛不已。
因此，对设备的采购愈发强调高效和运行成本的控制。
您必须面对目前各类设备初投资的费用，更需要为将来的能源消耗费用作最经济的打并设计出最有效的能源解决方案。
美国暖通空调行业协会的调查指出，一幢标准建筑中有大概50%的能源消耗是用于空调的运行。
作为暖通空调行业领导者，开利公司以最先进的技术，高效的运行系统和降低成本的战略为您解决能源问题所带来的挑战。
在暖通空调系统中，冷水机组的能耗起着至关重要的作用。
近年来，冷水机组变频驱动装置技术已投入使用。
该装置通过制冷需求与电机速度相匹配，极大地减少了用电量，达到了节能的效果。
维斯特法利亚离心机操作指导书
应用领域食用油行业应用范围植物油，动物油或脂肪的-脱胶-中和(脱皂)-水洗-冬化分离-分提为了安全：·有这种标记的要严格的按照操作指导来实行这样才能避免给机器其他部件带来损伤·运行时，要特别注意带有此标记的操作指导否则会给人员带来危险·遵守事故预防措施安全和预防措施适用用分离机运行时·指导手册只能按照本手册·按照指定的程序和参数来操作离心机·按照本手册指定的指导来保养维修离心机·对离心机执行安全检查按照本手册的“安全”章节来实施·客户所就负的责任无论是否在保质期,只要是非正常使用和保养,除非是Westfalia Separator的工作人员造成或者是分离机达不到预期使用效果,设备的使用风险将无条件地转让到所有者或是使用者.Westfalia Separator公司不会对不遵守以上要求造成的损失负责.WestfaliaSeparator销售和运输的担保和责任不在以上所述范围内.目录1安全AZ2安装运输安装3加润滑油轴承和扇形齿轮3.1.1油质3.1.2油量3.1.3润滑油检查3.1.4润滑油更换3.2 转盆部件3.3 电机轴承4 电机联接4.1 三相交流电机4.2 转盆的转向4.3 转盆转速4.4 起动时间5 转盆进出(油)部件5.1 警示5.2 拆开进出管道5.3 拆开转盆5.4 安装转盆5.5 安装进出油管道5.6 碟罩（转盆顶部）垫圈的更换5.7 拆开活塞阀门（喷咀）5.8 安装活塞阀门（喷咀）6 技术参数6.1 转盆运行原理6.1.1 调整转盆6.1.2确定高位向心泵尺寸6.2 转盆水压系统工作原理6.3 转盆排渣6.4 工作水联接6.4.1压力开关(压力继电器)6.4.2电磁阀7 运行7.1 启动前7.2 启动7.3 合上底盘7.4 启动后水的运行7.5 进油7.5.1小洗原理图示7.5.2程序调整7.5.3确定分离时间7.5.4设定整程序时间7.6 CIP清洗或停机前的冲水7.7 CIP清洗7.8 停机（正常停机）7.9 停机（紧急停机）7.10 停机后7.11 问题解答装机图示2225-4200-000配件目录2225-4210-0008 清洗8.1 CIP清洗8.2 转盆8.3 机架上部8.4 工作水供给系统8.5 齿轮箱8.6 长时间停机前9 扇形齿轮9.1 拆立式扇形齿轮9.1.1 拆球轴承和蜗杆9.2 安装立式扇形齿轮9.2.1 装中间轴承座9.2.2 在底部轴承上装弹簧及相关部件。
开利制冷离心机组系统培训.
Distribution.”
换热器
By Zhang Haitao
“UTC Climate, Controls & Security Confidential and Proprietary Information – Not for Further
Distribution.”
19XR6 两级离心式冷水机组
Based on Peak Eff. Point of 553@ 50Hz Gear A
1.1 1 0.9 0.8 0.7
0.8
0.7 5 0.7
5
0.9 75 0.9 5
99 0.
0.9
0.8 5
H
0.6 0.5 0.4 0.3 0.2
0.6
0.4 0.4 5
0.5 0.6 0.5 5
优化的压缩机部分负荷图谱 压缩机运行时保持高效且稳定
命名规则
19XRA4C A4C 635 B N 7 -
1-5
• • • 1 to 5 6&8 9 & 11
6&8
9&11
12-14
15
16
17
18
19 XR封闭型二级离心式冷水机组 蒸发器代号（A40~A47; A4A~A4H; A60~A67; A6A~A6H; ） 冷凝器代号（A40~A47; A4A~A4H; A60~A67; A6A~A6H; B40~B47; B4A~B4H; B60~B67; B6A~B6H） 压缩机代号 (6为机架代号, 3 为轮盖代号, 5为叶轮代号) 齿轮代号(A, B, C) 电机代号(N/P/Q/R/S/T) 电压代号(7 = 10kV/3PH/50Hz, 8 = 11kV/3PH/50Hz) 特殊订单(- = 标准, S = 特殊订单)
离心机说明书
二．技术参数环境温度：-20℃～+50℃周围空气相对湿度：不大于95%防爆等级：ExdⅡBT4腐蚀性环境：无破坏金属和绝缘的腐蚀性气体或蒸汽电气防护等级：IP54三．安全使用规程1．安装A．使用合适的起重设备和吊具；B．起吊前对各吊点进行检查，确保吊点强度符合吊装要求；C．确认安装台面坚固，能够承受足够的重量。
2．操作A．开机前应安装好所有安全防护罩，机器运转时严禁打开这些护罩；B．不得在机器运行中碰触传动和旋转部件；C．设备停机时，严禁用任何方式去刹车；D．点起动和运转过程中如有异常响声和振动，应立即停机、查找原因、排除故障；E．严禁超过说明书和铭牌标示的工作转速运转。
△电器接线和插接件插拔，必须在断开前级电源后进行！！3．维护A．只有在切断前级电源和转鼓完全停止时，才能拆卸、调整机器；B．打开转鼓护罩时，要打开到位，并固定，防止护罩突然扣下伤及操作者。
四．结构组成及工作原理1．结构组成本机主要由旋转件总成、动力传动系统、过载保护系统、机座机壳、进料管和电气系统等几部分组成。
主机外形尺寸如图一所示，机组爆炸图如图五所示。
1.1．旋转件总成由转鼓、螺旋推料器、差速器等部件组成，由两个主轴承座水平支撑在机座上。
转鼓为柱—锥结构，内面沿轴向焊有若干筋条，转鼓大端盖半轴上有6个可调节液池深度的月牙板。
螺旋推料器总成由芯管、加速器、螺旋叶片等组焊而成，通过其两端半轴上的轴承同轴安放在转鼓内，经花键轴与差速器相联。
推料螺旋为双头、左旋，其推料面进行了耐磨处理。
旋转件总成爆炸图见图七。
1.2．动力传动及过载保护系统1.2.1．动力传动主传动由隔爆型电动机，经液力偶合器，通过5根三角胶带和主带轮驱动转鼓旋转。
辅传动由隔爆型电动机，经3根三角胶带，通过差速器带轮和过载保护装置驱动差速器输入轴旋转。
1.2.2．过载保护装置采用机械—电器双重保护措施。
其中机械保护包括液力偶合器、机械式扭矩过载保护装置两部分。
1.3．机座机壳包括分料箱、机座、减振器、高架吊篮等。
麦克维尔空调离心机组开机实操手册
麦克维尔空调离心机组开机实操手册(总15页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除市场区离心机开机步骤(一)(二)启动前检查工作：（1）（2）检查冷冻水和冷却水的补水系统是否正常；操作：观察冷冻水、冷却水泵进出水管网压力表上是否有压力，最好大于0.4Mpa，阀门必须打开冷却塔的水位是否正常。
操作：爬上冷却塔观察水位（目测）（2）检查冷冻水泵、冷却水泵、冷却塔冷却风机、冷水机组的启动柜或配电柜的电压表，确认供电电源在正常范围内10KV(范围9000V---10KV)。
操作：去“冷冻机房控制室“查看检查电动机启动柜（机头）检查冷冻泵、冷却泵、冷却塔动力柜、控制柜有无异常（3）检查冷水机组润滑油油位、油温是否正常；操作：手摸油泵温度，有温度（微热烫手）为正常，冷的不行。
观察液位是否正常注：主机停止运作（超过一个小时）要关闭油泵两个阀门，来电要重新开启，长期不用也要开启。
主机有无泄漏现象或其他异常现象。
操作：目测观察（4）确认需要开机的冷水机组号，并检查需要开机的冷水机组冷却水和冷冻水进出口阀门是否完全打开，其他不需要开启的冷水机组进出口阀门是否关闭。
操作：打开要开启的冷水机组冷冻水、冷却水进出口阀门，在“open”（开启）状态，检查压力表数值是否有压力。
冷冻水阀门需要六角扳手(三)(四)开机步骤：（1）前往“冷冻机房控制室”开启冷却水泵、冷冻水泵（一二级泵）、冷却塔组操作：开启冷却水泵、冷却塔、冷冻水一级二级泵。
冷却塔对应相应的离心机组。
4台机组与4台冷却塔编号需一致，下步工作（2）前往“空调补水房”开启冷却塔补水操作：开启冷却塔补水。
一般情况下已经打自动，先打手动（确认可运行）→自动（3）（4）检查“操作面板”冷却水循环、冷冻水循环等水循环操作完成约10分钟后，点击“输入/出”按钮，观察操作面板查看“冷冻水循环”、“冷却水循环”是否变为绿色，必须灯变绿，方可进行下一步操作！（4）检查“操作面板”上的“油槽温度”达到允许范围，才可下步操作操作：操作面板上的“油槽温度”42℃为宜，上下浮动5℃（即37℃~47℃之间）（5）（6）开启控制机组总开关及压缩机开关机组开关1#压缩机开系统开关操作：先开“系统开关”（活动臂旁，箱子外侧按钮），然后开箱内的“机组开关”，如只开一个压缩机，则只开一个“压缩机开关”（1#或2#）。
离心机组讲义
典型系统流程图
氟侧系统管路
压缩机吸气管路：双机头多一个手动蝶阀， 单机头无。 压缩机排气管路：蝶阀（止逆作用，防止 停机时压缩机叶轮倒转） 主供液管路：角阀（开关作用），视液镜 先导阀供液管：球阀，过滤器 机头喷液管（喷液降噪管）：球阀，过滤 器，电磁阀 电机喷液管：球阀，干燥过滤器，止逆阀 电机回液管：干燥过滤器
机组部件图
压缩机
压缩机名称意义
例： 126MBEN0F 126 表示离心机叶轮直径126毫米 M 表示离心叶轮形状编号 BE 表示离心齿轮比 N0 表示电机型号 F 表示电机额定电压380V 实际装配中,相同的压缩机装配到不同的机组上 排气角度不同,所以我们蜗壳与齿轮箱壳体之间 的连接部分可以随意转动角度。
四通阀
四通阀
图中A和B表示电磁阀， 其为常开（NO）型。在 上图中两个可调旋钮用来 改变进出油量的大小，从 而控制机组增、减载的速 度。如果可调旋钮开度过 大，则增、减载动作较快， 使系统在设定点附近振荡， 控制信号滞后。
典型工况
被大多数水冷式暖通空调系统采用的设计工况在离心式冷 水机组上运行很好。空调和制冷协会（ARI）为包括离心 式冷水机组在内的多种暖通空调产品提供测试标准和认证。 ARI550/590－98标准用来测试和评估冷水机组，加上冷 水机组有了一个提供给工程设计人员和业主的第三方认证， 以证明冷水机组满足制造厂家说明的性能参数，ARI测试 标准使不同的冷水机组可以进行比较。
其中 Q = 热交换量 (btu/hr 或 kW) W= 流体流量 (USgpm 或 l/s) C= 流体比热 (btu/lbF 或 kJ/(kg °C) ) TF= 流体温差 (F 或 C) 若流体是水，公式可变为： 负荷 (btu/hr) = 流量 (USgpm) (°F进 – °F出）x 500 (2) 或 负荷 (tons) = 流量 (USgpm) (°F进 – °F出) / 24 (3) 使用公式和ARI设计工况，可以得出蒸发器中水的温差是10F，那么进入 蒸发器的水温为54F。
3_离心机手册
3#离心机手册一、3#离心机的工艺3#离心机铸管工艺采用水冷金属型离心铸管又称德拉沃离心铸管法。
离心机由沈阳亚特制造，生产DN400~DN800mm×6000mm离心球铁管。
离心机的组成主要有：扇形铁液浇注包1台、孕育剂喷入装置2台、扇形铁液浇注包比例调速翻转机构1台、长浇注槽2台、浇注槽平移机构1台、主机机座1台、主机壳体1台、金属型1台、进水管1根、排水管1根、驱动金属型电动机及调速装置1套、旋转编码器1台、拔管机1台、接管机1台、模粉喷入装置2台、主机纵向液压比例运行装置1台等设备。
1、主要铸造工艺如下：（1）金属型浸在一个封闭的水套内，用循环水冷却，用调节循环水进出口水温的方法控制金属型的温度和铁液冷却速度。
（2）离心机的主机部分，在倾斜的轨道（2°~3°）上通过液压控制往返移动，此驱动由比例阀进行调速控制。
（3）离心机采用固定的扇形铁液浇注包及长铁液流槽，长铁液流槽不作纵向移动，由主机纵向往复移动。
（4）这种离心机生产的铸管必须经过退火热处理才能使用。
（5）这种离心机的工艺因素较多，对铸型转速、铸型移动速度、铁液流入铸型的速度、铁液浇注温度和冷却速度都有严格的要求。
2、连锁要求及报警：(1)当油温t<20℃(68o F)或>50℃(149 o F)时，报警。
(2)当滤油器进出口压差>0.35MPa时，滤芯堵塞报警。
（3）检测主机水温25—80℃、水压小于0.2MPa以及声光报警系统。
（4）在芯架不摆出到位时，拔管机不伸出。
（5）芯架不夹紧时，翻包系统不准翻包。
（6）主机下不到第二停车位时，流槽小车不移动。
（7）运管小车返回不到位时，抬管机不升起。
(8)运管小车前进不到位时，抬管机不落下。
3、离心机运行工艺流程图如下：二、硬件部分1）siemens-400-PLC模块2）机架24V电源三、软件部分：1、与下位机连接：3#离心机是通过串口通讯连接的。
