控制柜说明书
PLC控制柜操作说明书

PLC控制柜操作说明书(EG069-08-00)1.主画面在该画面中给出了整个系统的操作模式,通过触摸不同的按钮,可进入相对应的画面。
按钮,可进入运转图画面。
1 .点击 1点击按钮,可进入趋势图画面。
1.2按钮,可进入趋势图画面。
1.3点击(口令缺省为:点击按钮,会跳出Password设定画面,1.4。
当******;每次输入口令后,待最后一次操作结束1分钟之后,自动登出)按钮,将进入参数设定画面。
正确输入口令后,需再次点击点击1.5 按钮将复位报警。
按钮将使报警静音。
.6点击1 运转图画面2.在该画面中给出了整个系统的运转图,可以观察系统中所以设备的运行2.1情况。
至-175mm2.2 锅炉汽包水位有两种显示方式:一是数值显示,显示范围为,红色部分175mm;二是棒形图显示,显示范围顶部为,底部为-175mm175mm 为水位高度。
.3 与锅炉对应的发电机运行状态将以动画的方式指示。
2锅炉给水泵的运行状态将以动画的方式指示,图标红色和绿色交替闪烁.24为运行状态,暗灰色且不闪烁则为停止状态。
锅炉出口压力为数值显示,显示范围为至。
5 .2.2.6 锅炉进口烟温为数值显示,显示范围为0℃至600℃。
2.7 变频器输出值为数值显示,显示范围为0Hz至50Hz。
2.8 三通风门控制方式,自动时显示红色的自动,手动时为黑色的手动。
2.9 给水泵的控制方式,变频时显示红色的变频,工频时为黑色的工频。
按钮,将返回主画面。
10 点击 2.点击锅炉区域将翻页至相对应的锅炉控制回路画面。
2.11各锅炉控制回路画面3.至-175mm1 锅炉汽包水位有两种显示方式:一是数值显示,显示范围为3.,红色部分-175mm175mm,底部为175mm;二是棒形图显示,显示范围顶部为为水位高度。
2 与锅炉对应的发电机运行状态将以动画的方式指示。
3.锅炉给水泵的运行状态将以动画的方式指示,图标红色和绿色交替闪烁.3 3 为运行状态,暗灰色且不闪烁则为停止状态。
智恩科技控制柜FCO1说明书通用

说明书科技让生活更美好!一、产品介绍:太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器专门开发研究的智能型控制柜。
其主要特点是采用了不锈钢头(304—2B)的水位传感器,且长时间不会产生水垢。
影响检测可靠性和使用寿命的问题,且结构简单、使用方便、稳定性好、不受水箱温度及水质的影响、水位检测可从十几厘米到几米,性价比极高,是目前水箱水位检测最理想的装置之一;温度传感器采用优质高价进口材料,可根据用户要求,检测度可达200℃(一般的只能到120℃),完全满足了工程型集热器的工作要求;主要电子元器件全部采用美国原装进口器件,双电源供电,光电隔离设计,工作稳定可靠,不受强电工作干扰;系统采用三相电(交流380V)和单相电(交流220V)兼容的方式,大功率设计,以适应用户不同的工作环境及更高的配件可选性和系统工作效率,电加热棒采用交流380V或交流220V 自选,最大可控功率可由用户制定,增压泵及循环泵最大可控功率均为1500W,并可根据用户要求增加其可控功率;多指示灯指示;当系统出现问题时可开启手动;当前工作状态直观明了;充分考虑安全性,装配高质量漏电保护系统。
同时为了适应不同的用户要求,公司根据各种系统要求,开发了大型软件系统,最大限度地方便了用户需求和现场安装调试,所有功能可现场随机取舍,所有参数可根据现场硬件情况及用户要求随时设置,并且可根据用户的要求,以最低成本升级系统功能,以满足用户的不断发展要求。
二、技术参数:1、主机消耗功率:<5W (不含电加热、水泵、电磁阀);2、工作电压:AC220V/380V ±10% 50Hz;3、电磁阀参数:AC220;4、测温精度:±2℃;5、测温范围:0~99℃;6、水位分档:五档;7、控制电加热功率:(根据客户要求来订)8、热交换泵功率一般:≤ 1500W (≤1500W 根据客户要求来订)9、管道循环泵功率一般:≤1500W(≤1500W 根据客户要求来订)10、漏电动作电流≤30mA/0.1S(大电流配件正泰电器三、功能介绍:显示部分:1、超大LED集成显示:集热器温度、保温温度、管道温度、保温水位、恒温水箱温度、恒温水箱水位、低温温度、显示北京时间及工作状态,系统运行时一目了然;2、自动上水(水位控制、定时控制)功能;当水箱水位降至进水位时,控制器会自动上水,加水至设定的上限水位自动停水。
自动控制柜安装使用说明书

自动控制柜安装使用说明书第一章产品概述1.1 产品说明自动控制柜是一种用于控制和监测电气设备的装置。
它采用先进的自动化技术,可以实现对电气设备的合理控制和高效运行。
本产品适用于各类工业生产设备、商业建筑物和住宅楼宇等场所,具有安装方便、使用简单等特点。
1.2 产品特点- 可实现对电气设备的自动化控制和监测;- 支持多种类型的电气设备;- 具有可靠的安全保护功能;- 易于安装和维护。
第二章安装前注意事项2.1 安装环境选择请确保安装环境干燥、通风良好,并避免阳光直射、高温或潮湿环境。
避免将自动控制柜安装在易燃、易爆等特殊环境中。
2.2 安装位置选择选择安装位置时,请确保离其他电气设备、电源线路和易燃易爆物品的距离符合相关规定。
同时,安装位置应平整、稳定,便于日常操作和维护。
2.3 供电要求自动控制柜应连接到稳定可靠的电源上,供电电压应符合产品标识上的要求。
请将电源线路接地良好,避免出现电击或漏电危险。
第三章安装步骤3.1 检查配件完整性在安装之前,请仔细检查配件包是否完整。
若有配件缺失或损坏,请及时联系售后服务人员。
3.2 拆卸包装打开产品包装箱,并逐一取出产品和配件。
3.3 安装底座根据安装需要,将底座固定在安装位置上。
确保底座平稳固定,不松动。
3.4 安装自动控制柜将自动控制柜安装在底座上,并按照安装孔的位置使用螺丝固定。
确保自动控制柜与底座紧密连接。
3.5 连接电源线路根据产品标识上的电源要求,正确连接电源线路。
请确保接线正确、接触可靠,并检查线路是否有漏电现象。
第四章使用说明4.1 供电接通在接通电源之前,请确保自动控制柜的开关处于关闭状态。
接通电源后,请等待片刻,直到自动控制柜启动完成。
4.2 参数设置根据实际需求,可以通过按键或面板上的控制按钮进行相关参数的设置。
请按照产品说明书中的操作指南进行设置。
4.3 故障排除如果在使用过程中出现故障,请先检查是否操作正确。
若仍无法解决问题,请及时联系售后服务人员或发送故障报告。

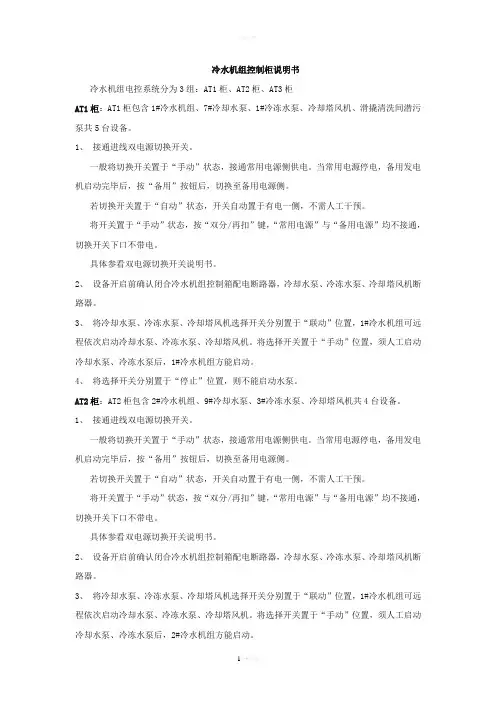

冷水机组控制柜说明书

冷水机组控制柜说明书冷水机组电控系统分为3组:AT1柜、AT2柜、AT3柜AT1柜:AT1柜包含1#冷水机组、7#冷却水泵、1#冷冻水泵、冷却塔风机、滑撬清洗间潜污泵共5台设备。
1、接通进线双电源切换开关。
一般将切换开关置于“手动”状态,接通常用电源侧供电。
当常用电源停电,备用发电机启动完毕后,按“备用”按钮后,切换至备用电源侧。
若切换开关置于“自动”状态,开关自动置于有电一侧,不需人工干预。
将开关置于“手动”状态,按“双分/再扣”键,“常用电源”与“备用电源”均不接通,切换开关下口不带电。
具体参看双电源切换开关说明书。
2、设备开启前确认闭合冷水机组控制箱配电断路器,冷却水泵、冷冻水泵、冷却塔风机断路器。
3、将冷却水泵、冷冻水泵、冷却塔风机选择开关分别置于“联动”位置,1#冷水机组可远程依次启动冷却水泵、冷冻水泵、冷却塔风机。
将选择开关置于“手动”位置,须人工启动冷却水泵、冷冻水泵后,1#冷水机组方能启动。
4、将选择开关分别置于“停止”位置,则不能启动水泵。
AT2柜:AT2柜包含2#冷水机组、9#冷却水泵、3#冷冻水泵、冷却塔风机共4台设备。
1、接通进线双电源切换开关。
一般将切换开关置于“手动”状态,接通常用电源侧供电。
当常用电源停电,备用发电机启动完毕后,按“备用”按钮后,切换至备用电源侧。
若切换开关置于“自动”状态,开关自动置于有电一侧,不需人工干预。
将开关置于“手动”状态,按“双分/再扣”键,“常用电源”与“备用电源”均不接通,切换开关下口不带电。
具体参看双电源切换开关说明书。
2、设备开启前确认闭合冷水机组控制箱配电断路器,冷却水泵、冷冻水泵、冷却塔风机断路器。
3、将冷却水泵、冷冻水泵、冷却塔风机选择开关分别置于“联动”位置,1#冷水机组可远程依次启动冷却水泵、冷冻水泵、冷却塔风机。
将选择开关置于“手动”位置,须人工启动冷却水泵、冷冻水泵后,2#冷水机组方能启动。
4、将选择开关分别置于“停止”位置,则不能启动水泵。
控制柜说明书

On On On On Off On Off Off 滞后 30 度
功放板
功放板给 6 路/12 路触发脉冲起功率放大作用。
小技巧
功放板维护简单,有以下两种方法判断其好坏: 一、目测筛选,检查 PCB 板及元器件是否有烧糊现 象以及小型熔断器的保险丝是否断开;二、用万用 表测二极管、电阻、熔断器是否完好。
0度
On On On On On On On Off 超前 30 度
On On On On On On Off On 超前 60 度
On On On On On On Off Off 超前 90 度
On On On On On Off On On 超前 120 度
On On On On On Off On Off 超前 150 度
中的三个芯片均对模拟量 输入信号进行运算放大,进行 模拟量数据处理。
芯片相对位置 左 中 右
对应控制器底板模拟量输入接口 (WT,ND1) (IK,ND1) (OT,ND1) (WP,ND1) (UD,ND1) (ID,ND1)
中的两个芯片功能均为通讯接口,上面芯片为 COM1,下面芯片为 COM2。
1
三、 外形及各部件功能
外形及尺寸 控制柜采用全封闭柜体结构,控
制柜的外形尺寸为(宽×深×高): 800mm×600mm×2000mm。该柜为标准 柜型,少量柜体以实际使用为准。前 门带大视角深色玻璃观察窗,前后门 可开,底部进出电缆(有防尘海绵)。
控制柜
安装 控制柜的固定一般采用焊接方式,多台柜体摆成一排焊接于地脚槽钢上或直接
控制器原理
6
控制器底板
控制柜
控制器底板出线端子功能及信号性质表见下——
序 底板端 号 子号
控制柜操作使用说明书[1]
![控制柜操作使用说明书[1]](https://img.taocdn.com/s3/m/78246667ddccda38376baf0b.png)
380v电压软启动型碎煤机控制柜操作使用说明书成都万基电力设备制造有限公司警告◆禁止非专业人士或未经授权人士操作!◆启动机械前必须确认机械本身完好,滑动部分无卡、堵现象!主机工作部位不允许存在大块物料!◆启动机械前请确认工作电源正常,绝对禁止缺相启动!◆启动机械前须确认机械四周无人滞留,保证人身安全!◆现场调试完毕后,禁止随意修改软启动器的运行参数!◆禁止更改柜内任何线路!维修须专业人士进行!◆机械长时间不工作,请断开QF1开关及控制回路电源开关!◆在启动和运行过程中,如出现异常和紧急状况时,请向下轻拍盘面上的紧急停车按钮!系统将全部停止工作。
◆当主机或其他辅助机械因过流等其他故障原因停止工作且有报警指示,请查明故障原因且予以排除后方可再次启动投入使用。
禁止在未查明故障原因前再次启动投入使用!◆系统具有远程控制、就地控制和检修三种工作状态。
在就地控制模式工作时,系统内各个回路均可以独立工作,所以在就地进行操作时,请严格按照作业流程和工艺流程进行操作;在远程控制时,系统在接受启动指令后,将按照作业流程和工艺流程自动进行操作;检修时,请将系统置于“检修”状态,并断开QF1电源开关同时悬挂警示牌!提示◆启动机械前请确认所有线路已严格按照图纸进行压接。
◆启动机械前请确认机械工作电源电压正常。
考虑到大型电机启动和工作时所产生的电压降,建议电源电压整定为400-420V。
(当实际电压低于此区间电压时,有可能会导致无法正常启动进而损坏设备;当实际电压高于此区间电压时,有可能会由于高电压的作用导致控制元器件损坏。
)◆主机设备电机距离电源(变压器)距离不宜超过100M。
(100M内铜芯线缆单位面积承载电流不得大于2.5A/mm2;当距离在100-150M之间时,铜芯线缆单位面积承载电流不得大于1.5A/ mm2; 当距离在>150M之间时,铜芯线缆单位面积承载电流不得大于1.0A/ mm2)当距离较远且无法启动时,请缩短主机设备电机与电源变压器距离至正常距离之内。
艾贝斯智能照明控制柜使用说明书

艾贝斯智能照明控制柜使用说明书艾贝斯能效科技成都艾贝斯科技发展有限公司目录一、概述 (3)二、使用说明 (3)1、产品介绍 (3)2、内部图示 (5)3、维护与保养 (6)三、版本说明 (6)四、售后与维护 (6)使用本说明书欢迎您使用艾贝斯灯联网产品。
本说明书介绍了该产品的多种功能、使用方法和注意事项。
使用设备前请先仔细阅读本说明书。
法律声明:版权所有©成都艾贝斯科技发展有限公司,保留一切权利。
未经成都艾贝斯科技发展有限公司书面同意,任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部,并不得以任何形式传播。
本手册描述的产品中,可能包含成都艾贝斯科技发展有限公司及其可能存在的许可人享有版权的软件。
除非获得相关权利人的许可,否则任何人不能以任何形式对上述内容进行复制、分发、修改、摘录、反编译、反汇编、解密、反向工程、出租、转让、分许可等侵犯软件版权的行为。
商标声明:为成都艾贝斯科技发展有限公司的商标或注册商标。
在本说明书及本说明书描述的产品中,出现的其他商标、产品名称、服务名称以及公司名称,由其各自的所有人拥有。
注意:1、本说明书描述的产品及其附件的某些特性和功能,取决于你的设备型号版本,因此本说明书中的描述可能与您购买的产品或其附件可能存在差异。
2、成都艾贝斯科技发展有限公司保留随时修改本说明书中任何信息的权利,无须提前通知且不承担任何责任。
3、本产品最终解释权归公司所有。
一、概述欢迎使用艾贝斯艾贝斯智能照明控制柜。
我们为您提供更加专业的服务和更好的应用体验。
艾贝斯智能照明控制柜是我司结合十余年的行业经验,依据据我司产品功能定制化配电柜。
本配电柜是用于实能电能分配和控制,主要用于控制、管理和负载保护的综合控制柜,具有过载、短路、漏电保护,能妥善保护控制柜及回路的安全。
在进行控制柜的安装、运转、保养、检修之前,请务必熟读此说明书和其他相关资料,并正确使用。
如果在使用过程中出现不正常情况,敬请及时和相关技术人员联系。
KQK500-600控制柜标准说明书2008-11-10

目录一、设备简介 (2)二、设备工作原理 (4)三、使用调试步骤 (6)四、注意事项 (7)五、文本显示器的操作说明 (6)六、压力传感器的使用说明 (10)用户文件———————————————————————————————————警告在安装和调试设备之前,请您务必仔细阅读本使用说明书———————————————————————————————————说明本说明手册仅适用于WFY(KQK500系列)和KQF(KQK600系列)两种电控柜的安装与调试!联系地址如果您在阅读本说明书时有什么疑问或遇到任何问题,请根据本说明书封面提供的地址,与上海凯泉泵业集团供水事业部四分厂技术四室联系。
一、设备简介为充分满足各类客户的不同需求,上海凯泉供水事业部共设计了四大系列共四千多种规格的自动供水设备。
在控制功能上分为二大类:间歇性供水和连续性供水。
间歇性供水由于带有气压罐,设备能够实现自动停机,故适应于间歇性供水的场合,即可以满足供水的适时性,又可以最大限度的节能。
连续性供水设备由于不带有气压罐,所以不能够自动停机,用水量较小时采用变频器低频节能运行,保证系统始终满足用户设定压力,一般适用供水系统流量较大的用户。
WFY、KQF两种新型智能供水设备,是在原KQG供水设备的基础上采用通用控制系统开发而来,所谓通用即不依赖变频器的特有功能(可换用任意厂商的变频器)。
其设计完全符合中华人民共和国城镇建设行业标准《管网叠压供水设备》(CJ/T 254-2007)和中国工程建设标准化协会标准《管网叠压供水技术规程》(CECS 221:2007)的相关要求;该设备能够充分利用自来水管网原有压力,达到节能、环保、卫生等目的,故又称为管网叠压供水设备,早期商品名为无负压(无吸程)给水设备。
该设备可以根据客户的具体需要选用稳流罐、真空抑制器、水箱、水泵机组、各类阀门、控制柜、隔膜气压罐、仪表组件等相关部件组合而成。
隔膜罐出厂时预充气压力约为水泵额定扬程的40%-60%。
控制柜说明书

控制柜说明书一、介绍控制柜是一种用于控制各种电气设备的装置。
它通常由金属或塑料制成,内部配备有各种电子元器件和开关按钮。
控制柜被广泛应用于各个领域,如电力、工业自动化、交通等。
本说明书将介绍控制柜的结构、功能和使用方法,旨在帮助用户更好地了解和使用控制柜。
二、结构和组成1.外部结构控制柜通常有一个外壳,用于保护内部元器件。
外壳由金属或塑料制成,具有较好的防尘、防水和防腐蚀性能。
外部还配备有触摸屏、按钮、指示灯等操作和显示设备。
2.内部组成控制柜的内部组成包括各种电子元器件、电源、继电器、接线端子等。
根据不同的应用场景和需求,可以加装风扇、散热器、保险丝等附属设备。
三、功能1.检测和监控功能控制柜通过内部的传感器和检测器件,可以实时监测电流、电压、温度等参数,以确保设备的正常运行。
同时,它还可以检测到故障和异常情况,并通过指示灯或报警器发出警告信号,提醒用户及时处理。
2.控制和调节功能控制柜可以根据用户的需求,对电气设备进行精确的控制和调节。
通过开关按钮、旋钮或触摸屏,用户可以对设备的启停、运行速度、温度等参数进行调整,以达到最佳运行状态。
3.保护功能控制柜具有多种安全保护功能,用于防止电气设备受到过载、短路、过压等因素的损坏。
它可以通过断路器、保险丝等装置,自动切断电源,以保护设备和人员的安全。
四、使用方法1.接通电源在使用控制柜之前,首先需要将其与电源连接。
请确保电源稳定且符合设备的要求。
同时,要注意接线的正确性和安全性,避免出现短路或其他故障。
2.操作控制操作控制柜时,请按照设备的使用说明进行操作。
根据需要,可以通过按钮、触摸屏等方式对设备的运行状态和参数进行调整。
请注意遵守相关的操作规程,以确保安全和设备的正常运行。
3.故障处理如果控制柜出现故障或异常情况,请首先停止使用,切断电源,并联系专业人员进行检修。
不要私自进行维修或改动,以免造成更大的损坏或危险。
五、注意事项1.安全第一在使用控制柜和相关设备时,请始终将安全放在第一位。
HX-W控制柜使用说明书

HX-W 型控制柜的功能说明(控制柜的技术参数和操作说明)一、 技术参数:供电电压: 220 V±10%功率:1KW重量:62kg(锥度柜) ; 56kg(直线柜)外形尺寸:500mm*540mm*740mm二、 操作方法:首先在控制柜后板插座XS1上插入电源线,打开控制柜左边的电源总开关(往上扳为开);机箱内的排风扇运转,面板上的加工电压指示表有电压指示,表示交流220V电压已输入。
面板布置及其功能说明:⑴驱动电源工作电压指示:正常电压为空载24-32V,负载20-26V;当负载电压低于20V时可能会造成驱动电源供电不足使步进电机失步;当负载电压高于26V时可能会烧毁步进电机。
(建议客户使用恒定的电压供电)。
⑵高频电源工作电压指示:正常工作电压为100V左右。
⑶高频加工电流指示:用于指示高频电源在切割工件时的加工电流。
⑷振荡类型选择:有模拟和数字振荡二种方式可供选择,开关向上为模拟振荡。
⑸脉冲宽度选择:共有4us,8us,16us,32us四种脉冲宽度,客户可分别使用和叠加使用。
⑹自校及高频指示灯:按住开关为高频自校键,能检测高频电源开关高频回路是否正常。
当开关高频回路正常时高频指示灯亮。
⑺脉冲波形选择:只有在数字振荡下有效,有分组脉冲和正常矩形脉冲二种选择。
⑻脉冲间隙选择:有1、2、4、8四档开关,可单独和叠加设置,形成1-15倍脉冲间隙。
⑾高频加工电压选择:共分5档,分别是:60V、80V、90V、100V、110V,以便用户能按要求自由选择相适应的加工电压。
⑿功放管选择:共有9只,能灵活调节输出脉冲的峰值电流。
保证在各种不同的工艺要求下,选择所需要的平均加工电流。
⒀步进电机相位指示:用于指示X、Y、U、V四组步进电机各相输出是否正常。
HX-W 型控制柜的功能说明(高频脉冲电源部分)本电源主要由数字振荡和模拟振荡两部分组成。
