液压系统的故障诊断与维修
液压系统的故障诊断与维修液压系统是一种通过液体传递能量的系统,广泛应用于机械设备、工业生产以及航空航天等领域。
然而,由于液压系统的复杂性,故障的发生是不可避免的。
因此,了解液压系统的故障诊断与维修方法是非常重要的。
本文将详细介绍液压系统故障的常见原因和诊断方法,以及维修时需要注意的事项。
液压系统故障的常见原因:1.液压油污染:液压系统使用的液压油很容易受到外界污染物的影响。
污染物可能会阻塞液压油滤器,造成液压油的流动不畅,从而引起系统故障。
2.密封件老化:液压系统中的密封件容易随着时间的推移而老化。
老化的密封件会导致液压系统的泄漏,从而影响系统的正常运行。
3.高温问题:液压系统在长时间高温环境下运行,容易导致液压油温度过高,进而引起油封老化、内部泄漏等故障。
4.压力不稳定:液压系统的压力不稳定可能是由于泵的磨损、溢流阀不正常或是负载不平衡等原因造成的。
液压系统故障的常见诊断方法:1.检查液压油质量:首先需要检查液压系统中的液压油质量,判断是否被污染。
可以通过取样检测、化学分析等方法来确定液压油的质量,并及时更换污染严重的液压油。
2.检查泄漏问题:液压系统的泄漏问题是常见的故障之一。
通过检查液压系统中的密封件、管路连接等部位,找到泄漏的原因,并及时修复或更换受损的部件。
3.检查压力问题:如果液压系统的压力不稳定,可能是由于泵的磨损、溢流阀调节不当等原因造成的。
可以通过测量和调整压力来解决压力不稳定的问题。
4.检查液压系统的工作温度:液压系统长时间高温运行可能导致液压油老化,进而引起系统故障。
可以通过安装温度传感器,监测液压系统的工作温度,并及时采取降温措施。
液压系统维修需要注意的事项:1.安全第一:在进行液压系统维修时,必须确保安全。
断开电源,并将液压系统的压力释放完全,避免意外发生。
2.准备工具和备件:在进行液压系统维修前,需要准备好相应的工具和备件。
这样可以在需要时迅速更换受损的零部件,提高维修效率。

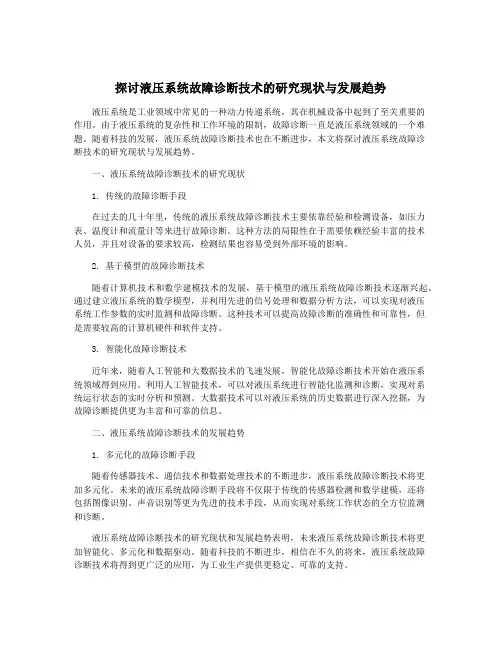

探讨液压系统故障诊断技术的研究现状与发展趋势
探讨液压系统故障诊断技术的研究现状与发展趋势液压系统是工业领域中常见的一种动力传递系统,其在机械设备中起到了至关重要的作用。
由于液压系统的复杂性和工作环境的限制,故障诊断一直是液压系统领域的一个难题。
随着科技的发展,液压系统故障诊断技术也在不断进步,本文将探讨液压系统故障诊断技术的研究现状与发展趋势。
一、液压系统故障诊断技术的研究现状1. 传统的故障诊断手段在过去的几十年里,传统的液压系统故障诊断技术主要依靠经验和检测设备,如压力表、温度计和流量计等来进行故障诊断。
这种方法的局限性在于需要依赖经验丰富的技术人员,并且对设备的要求较高,检测结果也容易受到外部环境的影响。
2. 基于模型的故障诊断技术随着计算机技术和数学建模技术的发展,基于模型的液压系统故障诊断技术逐渐兴起。
通过建立液压系统的数学模型,并利用先进的信号处理和数据分析方法,可以实现对液压系统工作参数的实时监测和故障诊断。
这种技术可以提高故障诊断的准确性和可靠性,但是需要较高的计算机硬件和软件支持。
3. 智能化故障诊断技术近年来,随着人工智能和大数据技术的飞速发展,智能化故障诊断技术开始在液压系统领域得到应用。
利用人工智能技术,可以对液压系统进行智能化监测和诊断,实现对系统运行状态的实时分析和预测。
大数据技术可以对液压系统的历史数据进行深入挖掘,为故障诊断提供更为丰富和可靠的信息。
二、液压系统故障诊断技术的发展趋势1. 多元化的故障诊断手段随着传感器技术、通信技术和数据处理技术的不断进步,液压系统故障诊断技术将更加多元化。
未来的液压系统故障诊断手段将不仅限于传统的传感器检测和数学建模,还将包括图像识别、声音识别等更为先进的技术手段,从而实现对系统工作状态的全方位监测和诊断。
液压系统故障诊断技术的研究现状和发展趋势表明,未来液压系统故障诊断技术将更加智能化、多元化和数据驱动。
随着科技的不断进步,相信在不久的将来,液压系统故障诊断技术将得到更广泛的应用,为工业生产提供更稳定、可靠的支持。

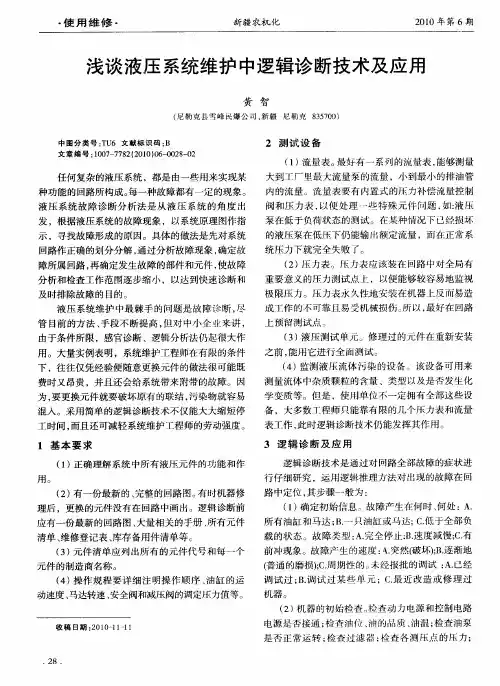

浅谈液压系统维护中逻辑诊断技术及应用
5 简 单 的应 用 实例 分 析
实 例系统 如 下 图所 示 油缸克 服 负载做 横 向往 复
个 回路 , 种故 障肯 定 是整 个 回路 所共 有 的 。例 如 : 这 发现 所 有 的液 压 缸 和液 压 马 达都 存 在 同 样 的 问题 , 那 么这种 故 障肯定 是共 性 的 , 就是说 , 能液 压动 也 可 力 源在 供油 上 出 了问题 ( 即可 能是 泵 、主 油路 安全 阀 、 油 管 的问 题 ) 者 电路 控 制 系统 有 问 题 f 主 吸 或 如 控 电磁换 向阀有 故障) 这 样故 障就 可以定 位在 某个 。 执行 机构 上 , 而该 执行 机构 又是 由某些 元 件组 成 的 ,
回路作 正确 的划 分分解 , 通过 分析故 障现象 , 确定故 障所属 回路 , 确定发 生故 障的部件 和元件 , 故 障 再 使
分析和检 查工作 范 围逐 步缩小 ,以达 到快速诊 断和 及 时排 除故障 的 目的。 液 压 系统维 护 中最棘 手 的 问题是 故 障诊 断 , 尽
( )确定初 始信息 。故 障产生 在何 时 、 1 何处 : . A
所有 油缸 和 马达 ; . 只油 缸或 马达: . 于全部 负 B一 C低
清单 、 维修登记表、 库存备用件清单等。 () 3 元件 清单应 列 出所有 的元件 代号 和每一 个
元件 的制造 商名 称 。
载 的状态 。故 障类 型 : . 停止 :. 度 减慢;. A完全 B速 c有
重要 意义 的压力测 试点上 ,以便 能够较 容易 地监视
极 限压力 。压 力表 永久性 地安装 在机 器上反 而易造
成 作 的不 可靠且 易受机 械损伤 。 以 , l = 所 最好 在 回路

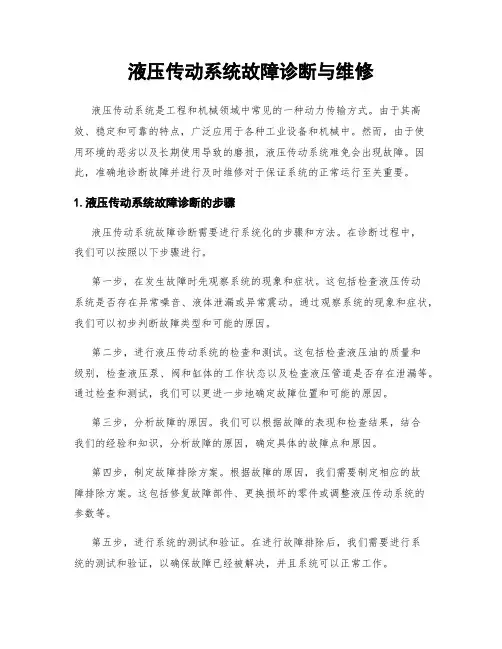

液压传动系统故障诊断与维修
液压传动系统故障诊断与维修液压传动系统是工程和机械领域中常见的一种动力传输方式。
由于其高效、稳定和可靠的特点,广泛应用于各种工业设备和机械中。
然而,由于使用环境的恶劣以及长期使用导致的磨损,液压传动系统难免会出现故障。
因此,准确地诊断故障并进行及时维修对于保证系统的正常运行至关重要。
1.液压传动系统故障诊断的步骤液压传动系统故障诊断需要进行系统化的步骤和方法。
在诊断过程中,我们可以按照以下步骤进行。
第一步,在发生故障时先观察系统的现象和症状。
这包括检查液压传动系统是否存在异常噪音、液体泄漏或异常震动。
通过观察系统的现象和症状,我们可以初步判断故障类型和可能的原因。
第二步,进行液压传动系统的检查和测试。
这包括检查液压油的质量和级别,检查液压泵、阀和缸体的工作状态以及检查液压管道是否存在泄漏等。
通过检查和测试,我们可以更进一步地确定故障位置和可能的原因。
第三步,分析故障的原因。
我们可以根据故障的表现和检查结果,结合我们的经验和知识,分析故障的原因,确定具体的故障点和原因。
第四步,制定故障排除方案。
根据故障的原因,我们需要制定相应的故障排除方案。
这包括修复故障部件、更换损坏的零件或调整液压传动系统的参数等。
第五步,进行系统的测试和验证。
在进行故障排除后,我们需要进行系统的测试和验证,以确保故障已经被解决,并且系统可以正常工作。
2.液压传动系统常见故障及其维修方法液压传动系统常见的故障包括泄漏、动力不足、性能下降等。
下面介绍几种常见的故障及其维修方法。
泄漏是液压传动系统中常见的故障之一。
可能的原因包括密封件老化、接头松动、密封面磨损等。
维修时,首先需要确认泄漏的具体位置,然后更换损坏的密封件或紧固松动的接头,并修复磨损的密封面。
动力不足是液压传动系统中常见的故障之一。
可能的原因包括泵的磨损、阀门堵塞或泄漏等。
维修时,需要检查泵的工作状态,并及时更换磨损的泵。
另外,还需要检查阀门的工作状态,并清洗或更换堵塞的阀门。
液压故障诊断维修技术学习资料.
液压故障诊断维修技术学习资料1、液压泵是机械能-液压能转换元件,它负责向液压系统提供合符要求的压力油源,是液压系统的动力元件,1.1控制阀主要包括压力阀、方向阀与流量阀三大类。
1.2执行机构主要包括液压缸与液压马达。
1.3液压缸。
液压缸在压力油的作用下推动负载作直线运动。
液压缸的损坏主要发生在密封件之上。
密封件损坏引起液压缸速动变慢与爬行,并引起外泄漏。
1.4液压辅件包括密封件、过滤器、蓄能器、冷却器等。
蓄能器主要用于吸收压力与流量的脉动、作辅助能源和系统保压。
过滤器用于过滤油液中的各类污染物,保护液压系统,是重要的液压元件。
冷却器用于冷却系统运行中产生的热量,维持温度的平衡。
密封件是液压系统维持正常压力的保证2.1在安装液压元件时,元器件都必须进行压力和密封试验。
2.2日常检查即用目视、听觉和手摸等简单的方法进行外观检查,检查时既要检查局部也要注意设备整体。
在检查中发现的异常情况,对妨碍液压设备继续工作的应作应急处理;对其他的则应仔细观察并记录,到定期维护时予以解决。
在泵的起动前后和停车前进行检查,最容易发现问题。
泵起动时的操作必须十分小心,在寒冷地区等低温状态起动和长期停车后起动更要谨慎。
2.3防止油液污染是液压设备维护工作中的头等大事,贯穿于设备的整个寿命周期。
2.4要定期清洗过滤网、过滤芯,定期对油液进行取样检测,及时查明油液污染的原因,消除污染渠道,使故障率降到最低。
3液压元件的修理3、1液压元件的修理一般是通过更换某些损坏的零件或修复磨损件来实现的。
3.2更换件主要是轴承、弹簧、摩擦副、密封件、过滤器等。
3.3液压元件中的一些机械零件磨损后可通过冷、热机加工处理恢复精度。
例如,通过磨削加工使液压泵配流盘划伤的表面恢复粗糙度;通过化学复合镀修复液压阀等。
4 齿轮泵的使用与维修4.1 齿轮泵结构图示及其主要磨损部位CB 型齿轮泵结构如图2-2所示。
1一后盖; 2一螺钉; 3一齿轮; 4一泵体; 5一前盖; 6一油封;7一长轴;8一销; 9一短轴; 10一滚针轴承; 11一压盖; 12一泄油通槽图2-2 CB 型齿轮泵图2-3所示为力士乐GC 型内啮合齿轮泵。
03--2016年“现代航空液压系统故障诊断与维修技术研修班”培训指南剖析
中航工业西安航空学院高技能人才培训基地现代航空液压系统故障诊断与维修技术研修班培训指南中航工业西安航空学院高技能人才培训基地办公室西安航空学院继续教育学院2016年5月致“现代航空液压系统故障诊断与维修技术研修班”的欢迎辞各位领导、嘉宾,各位学员:艳阳高照长安城,行业精英聚开远。
西安航空学院15000余名师生员工热忱欢迎各位拨冗莅临我校参加“现代航空液压系统故障诊断与维修技术研修班”培训学习!西安航空学院是一所办学历史悠久、办学特色鲜明的航空类应用型本科院校,设有阎良和沣惠两个校区,阎良校区位于中国阎良飞机城。
学校先后隶属于第三机械工业部、航空工业部、航空航天工业部、中国航空工业总公司,1999年划转陕西省人民政府管理,属中央与地方共建高校。
在近60年的办学历程中,积淀了丰富的教育资源,为航空工业和陕西经济建设培养了数万名专门人才,赢得了社会的广泛赞誉。
为更好地履行学院服务社会特别是服务航空行业的职能,经过学校和集团公司友好协商,中航工业西安航空学院高技能人才培训基地(以下简称培训基地)于2012年5月18日挂牌成立。
培训基地将以集团公司首次教育培训工作会议精神为指导,努力提高行业职工技能素质和探索企业生产力生产方式提升的新途径,通过优化整合学院专业教育教学和职业技能培训资源,开发满足行业发展需要、适合技能岗位需求的培训项目,更好地服务集团公司技能人才队伍建设,实现学校和集团公司的协同发展。
“现代航空液压系统故障诊断与维修技术培训项目”是中航工业集团公司2016年度高技能人才培训计划确定、西安航空学院培训基地负责实施的培训项目。
培训内容主要包括现代航空液压传动与控制技术的应用现状概论和发展趋势展望、航空液压元件功能机理与故障分析、航空液压系统结构功能剖析与故障诊断技术、计算机辅助测试技术在航空液压系统故障诊断中的应用、地面航空液压试验设备智能诊断与在线监测系统的使用维护与技术管理等。
培训采取技术理论讲授、现场实践训练、应用案例分析、工作问题剖析、工程系统观摩、校企互动交流“六位一体”教学模式。
数控车床液压系统常见故障诊断和修理1故障现象及危害一
学习目标
知识目标
1、数控车床液压系统的常见故障有哪些; 2、数控机床液压系统的常见故障的维修。
回油路:卡盘夹紧液压缸10左腔 → 换向阀8右位 → 油 箱。
③尾座套筒伸出:液压缸驱动完成对工件的顶紧与支撑,减压 阀11的压力值取决尾座套筒伸出预紧力所需的压力。尾座套筒伸 缩的速度由节流阀来调节控制。
进油路:过滤器1 → 变量泵2 → 单向阀3 → 减压阀11 → 换 向阀12左位→单向阀→液压缸15左腔。
尾座套筒不能顶紧工件或不动;设备不能正常使用,甚至出现 设备及人身安全事故
故障原因分析: ①油箱油液是否不足。 ②溢流阀、减压阀芯是否被卡死。如减压阀的主阀芯卡死,
阀后压力就要高于或低于调定值;如果减压阀的先导锥阀与阀 座由于污物而封闭不严时,减压阀的阀后压力就要低于调定值。
③液压泵是否出故障。
④液压缸是否出故障。液压缸本身内部泄漏严重,因活塞与 缸筒间隙因磨损而过大,或活塞密封圈破损当液压缸运动时,液 压缸高压腔中的压力油向低压腔泄漏。
⑤其他阀类和部件以及油管是否严重漏油。
故障检查与排除: ①检查油箱的油液量,添加油液至油窗显示出正常油量; ②检查油液的污染状况,拆卸、检查、清洗减压阀及溢流阀,
查看主阀芯和先导阀芯是否完好无损,阻尼小孔是否堵塞。清洗或 更换(修研)零件,使阀芯在阀孔内运行自如;
③拆开液压油泵,检查是否密封不好、有无漏油现象。调整 或更换密封件,保证良好密封;
学习难点 : 1、数控车床液压系统常见故障的诊断和修理
液压系统故障诊断与维修实例
3)工作台换向呆滞或发生冲击
(1)操纵箱上换向阀两侧盖板内的单向阀弹簧过硬,使工作 台换向呆滞。 (2)操纵箱内先导阀控制尺寸太短,液压自动换向时产生呆 滞现象,但手动换向时正常。 (3)换向阀两端的单向阀封油不良,引起换向冲击。
(4)工作台液压缸活塞杆两端的紧固螺母松动。
起动液压缸并使换向阀6的1DT通电,将单向顺序阀10调 整螺杆徐徐旋出一定位置,故障消除。说明故障时单向顺序阀 10所调定压力值超过溢流阀15调定压力值所引起。
液压系统故障诊断 与维修概述
液压元件故障诊断 与维修
液压系统故障诊断 与维修实例
第八单元 液压系统故障诊断与维修(3)
主要内容:
——液压系统故障诊断与维修实例
内圆磨床液压系统常见故障的诊断与维修 折弯机液压系统常见故障的诊断与维修
学习目标:
1.了解内圆磨床、折弯机液压系统常见故障的诊断 与维修。
8.3 液压系统故障诊断与维修实例
一、内圆磨床液压系统常见故障的诊断与维修
M2110A型内圆磨床的磨削内孔直径为Φ6~Φ100mm,磨 削孔深度为6~150mm,工作台最高速度为8m/min。
8.3 液压系统故障诊断与维修实例
一、内圆磨床液压系统常见故障的诊断与维修 1.M2110A型内圆磨床液压传动系统
M2110A型内圆磨床液压传动系统
8.3 液压系统故障诊断与维修实例
8.3 液压系统故障诊断与维修实例
一、内圆磨床液压系统常见故障的诊断与维修
4)砂轮架自动进给不均匀 (1)进给液压缸与活塞配合不好,致使进给动作不灵活。 (2)摩擦轮和滚子传动失灵。 (3)砂轮架移动导轨与丝杠润滑不良。
8.3 液压系统故障诊断与维修实例
常用工程机械液压系统的故障诊断与检修维护要点
第17卷 第11期 中 国 水 运 Vol.17 No.11 2017年 11月 China Water Transport November 2017收稿日期:2017-09-03作者简介:胥 亮(1980-),男,四川西充县人,长江重庆航道工程局助理工程师,从事内陆港口码头、人工筑岛填海工程、及机电设备安装工程工作。
常用工程机械液压系统的故障诊断与检修维护要点胥 亮(长江重庆航道工程局,重庆 400011)摘 要:结合作者工作实际,探讨了重庆港江津珞璜作业区改扩建工程中常用工程机械液压系统的故障诊断以及检修维护要点,首先从工程机械液压系统故障诊断原则、常见故障类型与原因进行分析,然后针对性的探讨了维修对策与维护方法,希望在研究探讨后能够给同类工程提供参考。
关键词:工程机械;液压系统;故障诊断;检修维护中图分类号:TU607 文献标识码:A 文章编号:1006-7973(2017)11-0120-02当前随着我国港口事业的不断发展,港口码头工程项目建设越来越多,而在港口码头建设过程中,机械设备给港口码头工程建设提供了很大的支持。
但同时,设备的维护与检修也是一项系统性的工作,在工程机械中,液压系统是设备重要的组成部分,在工程机械中起到的作用非常大,但是如果系统一旦出现问题,那么就会影响工程机械的正常运转,基于此,加强工程机械液压系统的日常维护与检修,是保证机械设备正产运转的基础。
一、工程机械液压系统的故障诊断的原则 1.不要盲目拆卸在机械系统出现故障时,一些技术人员在没有完全了解系统故障原因时,就盲目的对设备进行拆卸,但是,拆卸完毕后又不能找出针对性的处理方案,这就导致故障的解决效率受到降低,且液压系统本身是非常复杂的结构,里面的部件都是精密性的,盲目拆卸会引起其他方面的故障发生,这就导致整体系统运行受到影响,例如安全阀的拆卸需要按照额定的指标要求操作,以TL252,NK-400E 液压安全阀作为例子,在进行拆卸时,要按照以下表格指标要求操作。
项目十 液压系统的安装和使用及常见故障
课题三 液压系统的常见故障和排除
(4) 嗅 用嗅觉来判别油液是否发臭变质。 (5) 阅 查阅设备技术档案中有关的故障分析与修理记录;查阅点检和
定检卡;查阅交接班记录及维护保养记录。 (6) 问 询问设备操作者,了解设备平时运行清况,问什么时候换的油,
什么时候清洗或换过滤芯;问液压泵有无异常现象;问发生事故前调 压阀和流量阀是否调节过,有哪些异常现象;问发生事故前密封件或 液压元件是否更换过;问发生事故前后出现过哪些不正常现象;问过 去常出现哪些故障,是怎样排除的等。
螺钉、蓄能器的连接管路、电气行程开关和挡块固定螺钉等,应每月 紧固一次。对于中压以下的系统,可三个月紧固一次。
上一页 下一页 返回
课题二 液压系统的使用和维护
2.定期更换密封件定期更换密封件是液压系统维护工作的主要内容之 一,应根据其具体使用条件制订更换周期,并将周期表纳入设备技术 档案。根据我国目前密封件质量,更换周期一般为一年半左右。
5.定期换油与清洗。系统新投入使用的液压系统,使用三个月左右即 应清洗油箱、管道系统和更换新油,以后一般累计工作1000 h 进行一 次。若工况条件差,可适当缩短周期,间断使用的系统一般以半年至 一年为周期。
上一页 返回
课题三 液压系统的常见故障和排除
一、液压系统的故障诊断方法
它是靠维修人员利用简单的诊断仪器和个人实际经验对液压系统 的故障进行诊断,判别产生故障的原因和部位,这是最常用的方法。 感官诊断法可概括如下: (1) 看 用视觉来判别液压系统的工作是否正常。看运动部件运动速度 有无变化和异常现象;看油液是否清洁和变质,油量是否满足要求, 粘度是否合适,油面是否有泡沫等;看各管接头、结合面、液压泵轴 伸出处和液压缸活塞杆伸出处是否泄漏;看运动部件有无爬行现象和 各组成元件有无振动现象;看加工的产品质量。
液压机械维修实训报告
通过本次液压机械维修实训,使学生了解液压系统的基本原理、组成和维修方法,提高学生对液压系统的认识,培养动手能力,增强团队协作意识,为今后从事液压系统维护与维修工作打下坚实基础。
二、实训内容1. 液压系统基本原理(1)液压系统的工作原理:液压系统是利用液体不可压缩性,通过压力传递能量,实现机械运动的系统。
液压系统主要由液压泵、液压缸、液压阀、油箱、管路等组成。
(2)液压系统的分类:按工作介质分为水基液压系统、油基液压系统;按用途分为动力液压系统、控制液压系统;按工作压力分为低压液压系统、中压液压系统、高压液压系统。
2. 液压系统组成及功能(1)液压泵:将电动机的机械能转换为液压能,向液压系统提供压力和流量。
(2)液压缸:将液压能转换为机械能,实现直线或旋转运动。
(3)液压阀:控制液压系统中液流的压力、流量和方向。
(4)油箱:储存液压油,散热、过滤和分离杂质。
(5)管路:连接液压系统各个元件,输送液压油。
3. 液压系统维修方法(1)液压系统拆卸与组装:在维修过程中,首先要对液压系统进行拆卸和组装,了解各个元件的结构和功能。
(2)液压系统故障诊断:通过观察、听声、触摸等方法,判断液压系统是否存在故障。
(3)液压系统故障排除:根据故障现象,分析故障原因,采取相应措施排除故障。
(4)液压系统调试与试验:在维修完成后,对液压系统进行调试和试验,确保系统正常运行。
1. 实训准备(1)了解液压系统的基本原理、组成和维修方法。
(2)熟悉实训设备、工具和材料。
(3)分组讨论,明确分工。
2. 实训实施(1)液压系统拆卸与组装:按照拆卸顺序,依次拆卸液压系统各个元件,观察各元件的结构和功能。
组装时,注意各个元件的安装顺序和方向。
(2)液压系统故障诊断:观察液压系统工作状态,听声、触摸判断是否存在故障。
(3)液压系统故障排除:根据故障现象,分析故障原因,采取相应措施排除故障。
(4)液压系统调试与试验:在维修完成后,对液压系统进行调试和试验,确保系统正常运行。
探讨液压系统故障诊断技术的研究现状与发展趋势
探讨液压系统故障诊断技术的研究现状与发展趋势1. 引言1.1 液压系统故障诊断技术的重要性液压系统在工业生产中应用广泛,其性能稳定与否直接影响到整个生产系统的运行效率和安全性。
而液压系统故障的发生会导致设备停工,增加维修成本,甚至对人员和设备造成安全隐患。
及时准确地诊断液压系统故障并采取有效措施进行修复具有非常重要的意义。
液压系统故障诊断技术的发展不仅可以提高设备的可靠性和稳定性,减少故障带来的停机时间和损失,还可以降低维修成本,延长设备的使用寿命。
通过对液压系统故障进行准确诊断,可以提高生产效率,保障工业生产的正常运行。
液压系统故障诊断技术的研究还可以促进液压技术的创新发展,推动液压系统在各个领域的应用。
深入研究液压系统故障诊断技术的重要性不言而喻,这不仅关乎到生产效率和安全性,也影响到整个工业生产体系的可持续发展。
随着科学技术的不断进步,液压系统故障诊断技术将不断完善和提升,为工业生产提供更可靠的支持和保障。
1.2 液压系统故障诊断技术的研究意义液压系统在工业生产中扮演着重要的角色,而液压系统的稳定运行与否对生产效率和产品质量有着直接影响。
由于液压系统本身的复杂性和工作环境的变化,系统故障时有发生,给生产带来了诸多不便和损失。
研究液压系统故障诊断技术具有重要的意义。
液压系统故障诊断技术可以帮助生产企业提高生产效率和降低故障率。
通过及时准确地诊断液压系统故障,可以快速采取相应的维修措施,减少停机时间,避免生产因故障造成的损失。
在一些关键性生产设备中,如船舶、飞机等,液压系统故障往往会导致严重事故的发生,因此故障诊断技术的研究对安全生产尤为重要。
液压系统故障诊断技术的研究可以促进液压系统的智能化发展。
随着人工智能、大数据等技术的快速发展,液压系统故障诊断技术也可以借助这些新技术实现自动化、智能化诊断,提高诊断的准确性和效率。
这不仅可以降低维护成本,还可以提升系统的可靠性和性能。
研究液压系统故障诊断技术的意义不仅在于提高生产效率、降低成本,更在于推动液压系统向智能化、自动化方向发展,为工业生产带来更多的便利和安全保障。
液压实用技术培训(3天)2009
压流方 力量向
液压能
执行元件 机械能 负
(液 压缸或液压马达)
载
液压辅助元件
1.动力元件
动力元件主要是各种液压泵。
作用是把机械能转变为液压能,向液 压系统提供压力油液,是液压系统的能源 装置。
2.执行元件
执行元件包括液压缸和液压马达。
作用是把液压能转变为机械能,输出到 工作机构进行做功。
齿条缸
常用液压缸
弹簧复位式液压缸
单活塞杆式液压缸
柱塞式液压缸
双活塞杆式液压缸
单杆双作用缸
双杆活塞缸
多级液压缸(伸缩式液压缸)
单杆活塞缸的差动连接
D
d
pq 当缸两腔同时接通压力油管时的连接方式称为差动连接。
液压缸的运动速度比较
(供油流量相同,缸结构尺寸相同,且活塞截面积>2活塞杆截面积)
液压缸的有效工作面积
液压系统维护 及故障诊断实用技术
卜铁生
培训内容
第一章 液压传动基本知识 第二章 常用液压元件的运用及其故障排除 第三章 液压基本回路及液压系统原理图的阅读 第四章 液压系统的使用维护与管理 第五章 液压系统故障诊断
第一章 液压传动基本知识 一、液压传动工作原理
1.液压传动主要参数
⑴压力:单位面积上的液体作用力。用p表示。 压力的单位:Pa(帕) 1Pa=1N/m2 1MPa=106 Pa 1MPa=10bar(巴)
⒊根据工作环境选择
野外作业和环境较差,选择齿轮泵或柱塞泵;室内或固定设备或环境 好选择叶片泵、齿轮泵或柱塞泵。
液压泵的类型确定后,根据系统所要求的压力、 流量大小确定其规格型号。
9.液压泵的维护与修理
液压泵的维护主要是对泵的正确使 用管理和及时处理运行中出现的不正常 状态,以及工作介质的过滤、排除微小 故障等;由此及时改善液压泵的使用状 况,保证泵的正常运行,延长泵的使用 寿命。
液压系统故障诊断及维修
2.过滤器堵塞使系统不能正常工作 过滤器堵塞使系统不能正常工作
3 高温导致的故障现象
1.摩擦副间隙改变 摩擦副间隙改变 导致拉缸或泄露增大 2.密封效果变差 密封效果变差 因为橡塑密封件都是热缩型的
温度故障属于恶性循环型!
4 吸空导致的故障现象
1 2 3
噪声大 油温高且液压油易变质
影响工作机构的性能
溢流阀
5 尖峰压力冲击的原因及现象
2
换向 阀的 换向 时间 差引 起的 液压 冲击
液压动力滑台的液压系统
5 尖峰压力冲击的原因及现象
功
故
诊断
决
快 进 工 进 快 退
在进入 快退行程 时,首先 出现向工 作方向 (进给) 的冲击, 然后才能 快退。
影响 加工精 度,严 重时可 能损坏 工件和 刀具。
在快退时两位 和三位电磁阀均 需换向,但二位 阀的换向时间短, 三位阀的换向时 间长,在此换向 过程中,会首先 出现的油缸的差 动联接,从而使 工作台前冲,待 三位阀换向到位 后,才能进入正 常的快退。
在调速 阀旁并 联一个 单向阀, 并改接 电路, 使快退 时二位 电磁阀 不动作。
液压系统的故障诊断与维修
液压系统的故障诊断与维修液压系统在工业领域中被广泛应用,具有高效、稳定和可靠的特点。
然而,由于液压系统涉及到复杂的工作原理和组件,故障的发生是不可避免的。
故障的及时诊断和维修至关重要,可以减少损失,并保证液压系统的正常运行。
本文将主要介绍液压系统故障的诊断和维修方法。
液压系统的故障诊断包括以下几个步骤:首先,对液压系统进行外观检查。
检查液压系统的管道、连接件、阀门等是否存在漏油、损坏和脏污等问题。
外观检查可以快速定位一些常见的故障,如油泄漏和堵塞等。
如果发现问题,需要及时修复或更换受损的部件。
其次,对液压系统进行功能检查。
通过对液压泵、液压阀和液压缸等组件的工作状态进行观察和测试,可以判断液压系统是否正常工作。
例如,利用压力表测量液压系统的压力是否在正常范围内,利用流量计检测液压系统的流量是否正常。
功能检查可以帮助确定系统中具体的故障部件。
最后,对液压系统进行故障排除。
根据功能检查的结果,确定故障部件后,可以采取不同的维修方法进行故障排除。
常见的维修方法包括更换受损部件、清洗堵塞管道、修复液压阀门和液压泵等。
在维修过程中,注意遵循液压系统的维修要求和操作规范。
液压系统的故障维修需要一定的专业知识和技术,以下是一些常见的故障及其维修方法:1. 液压系统压力不稳定或压力过高。
分析压力表的读数,检查液压泵的工作状态。
如果压力不稳定,可能是由于液压泵的磨损或阀门的故障导致的。
需要更换或修复液压泵或阀门。
2. 液压系统存在漏油。
检查液压系统的管道和连接件,确保紧固和密封。
如果发现漏油,可以更换密封件或重新安装管道连接件。
3. 液压系统流量不足。
检查液压泵和液压阀门,确保其工作正常。
如果流量不足,可能是由于泵的磨损或阀门的堵塞导致的。
需要更换液压泵或清洗堵塞的阀门。
4. 液压缸无法正常工作。
检查液压缸的密封件和活塞杆,确保其无损坏和漏油现象。
如果液压缸无法正常工作,可能是由于密封件的老化或活塞杆的损坏导致的。
02第二讲 液压系统常用液压元件的故障诊断与维修(1)-96
一、液压元件的拆解z①拆解检修的工作场所一定要保持清洁,最好在净化车间内进行。
z②在检修时,要完全卸除液压系统内的液体压力,同时还要考虑好如何处理液压系统的油液问题,在特殊情况下,可将液压系统内的油液排除干净。
z③拆解时要用适当的工具,以免将如内六角和尖角弄破损或将螺钉拧断等z④拆解时,各液压元件和其零部件应妥善保存和放置,不要丢失。
建议记录拆卸顺序并画草图。
z⑤液压元件中精度高的加工表面较多,在拆解和装配时,要防止工具或其他东西将加工表面碰伤。
要特别注意工作环境的布置和准备工作。
z⑥在拆卸油管时:¾事先应将油管的连接部位周围清洗干净。
¾拆解后,在油管的开口部位用干净的塑料制品或石蜡纸将油管包扎好。
¾不能用棉纱或破布将油管堵塞住,同时注意避免杂质混入。
¾在拆解比较复杂的管路时,应在每根油管的连接处扎上白铁皮片或塑料片并写上编号,以便装配时不致将油管装错。
z⑦在更换橡胶密封件时,不要用锐利的工具,不要碰伤工作表面。
在安装或检修时,应将与密封件相接触部件的尖角修钝,以免使密封圈被尖角或毛刺划伤。
z⑧拆解后再装配时,各零部件必须清洗干净。
z⑨在装配前,O形密封圈或其他密封件应浸放在油液中,以待使用,在装配时或装配好以后,密封圈不应有扭曲现象,而且要保证滑动过程中的润滑性能。
z⑩在安装液压元件或管接头时,拧紧力要适当。
尤其要防止液压元件壳体变形、滑阀的阀芯不能滑动以及接合部位漏油等现象。
z⑾若在重力作用下,液压执行元件(如液压缸等)可动部件有可能下降,应当用支撑架将可动部件牢牢支撑住。
A、液压泵的使用及故障处理一、液压泵概述功用:提供具有一定压力的油液,机械能→液压能 原理:容积式基本构成:定子、转子、挤子;密闭腔、配油机构类型:¾按挤子不同:齿轮泵、叶片泵、柱塞泵¾按排量是否可以改变:定量泵、变量泵图形符号:主要参数:额定压力(MPa)、排量(L/min)、额定流量(L/min)、公称转速(r/min)、驱动功率(Kw)、容积效率、总效率(各种泵不同)¾产品铭牌上一般都有这些参数¾工作压力不是额定压力¾理论流量等于排量与转速的乘积¾实际流量小于理论流量安装使用:应按制造厂商使用说明书的要求进行安装、配管、罐油、操纵,避免长期在最高转速和最高压力下工作,一般不许超载使用。
挖掘机液压系统的常见故障诊断以及维修措施分析
挖掘机液压系统的常见故障诊断以及维修措施分析1. 引言1.1 引言液压系统是挖掘机中至关重要的部件之一,它通过液压流体传递能量,驱动各种液压执行器完成工作任务。
挖掘机液压系统的稳定运行直接关系到整个设备的工作效率和安全性。
在使用过程中,液压系统也会出现各种故障,例如液压油泄漏、液压泵损坏等问题,给设备的使用和维护带来了一定的困扰。
本文将针对挖掘机液压系统常见的故障进行诊断分析,并提出相应的维修措施。
我们将描述液压系统故障的表现,帮助用户及时发现问题。
我们将介绍常见的故障诊断方法,帮助用户快速准确地找到故障原因。
然后,我们将分享液压系统的维修措施,包括液压油的更换注意事项和常见的维修工具和备件准备。
通过本文的阐述,读者将更加深入了解挖掘机液压系统故障的诊断与维修,提高设备的使用效率和安全性。
通过本文的学习,相信读者能够更好地了解挖掘机液压系统的运行原理和常见故障处理方法,为设备的维护保养工作提供有力的帮助和支持。
祝愿读者在工作中取得圆满的成绩,感受到工作带来的快乐和满足。
2. 正文2.1 液压系统故障的表现液压系统故障的表现多种多样,通常会表现为以下几种情况:1. 液压系统漏油:当挖掘机液压系统出现漏油时,会导致液压油压力下降,影响液压系统正常工作。
常见的漏油部位包括液压管路、接头、密封件等地方。
2. 液压系统压力不稳定:如果液压系统压力不稳定,可能是由于液压泵出现故障、液压阀门堵塞或调节不当等原因导致。
3. 液压系统异响:当液压系统出现异响时,可能是由于液压油污染、气泡混入液压系统、液压泵磨损等原因引起。
4. 液压系统工作缓慢:如果挖掘机液压系统工作缓慢,可能是液压泵输出流量不足、液压阀门故障、液压油黏度过高等原因造成。
以上是液压系统常见的故障表现,对这些表现有一定的了解有助于及时诊断问题并采取相应的维修措施,以确保挖掘机液压系统的正常运转。
2.2 常见故障的诊断方法1. 检查液压油温度和压力:在挖掘机工作时,要定期检查液压油的温度和压力。
液压系统的故障诊断及维修
液压系统的故障诊断及维修液压系统是现代工业中应用广泛的重要设备之一,它具有输送介质量大、压力高、能量传递效率高的优点。
但是,液压系统在长时间使用后,难免会遇到一些故障。
如何快速、准确地排除故障,对液压系统的运行和维修起着至关重要的作用。
一、液压系统的故障诊断故障诊断是解决液压系统故障的第一步,其准确性和速度都至关重要。
诊断液压系统故障所需要掌握的知识包括以下几个方面:1.液压系统的原理:理解液压系统的基本原理,了解液压元件的构造与工作原理,有利于诊断液压系统故障。
2.液压元件的故障特点:针对液压元件的故障特点进行故障诊断,如液压泵的压力、流量降低,伺服阀的泄漏等。
3.液压元件的操作参数:液压的操作参数包括压力、流量、温度等,监测这些数据可以为故障诊断提供有力的依据。
4.故障现象的描述:试图描述故障的现象,如声音、振动、泄漏、压力下降等等。
这可以帮助诊断液压系统的故障。
二、液压系统的维修一般来说,液压系统的维修分为以下几个步骤。
1.液压系统的分析:将液压系统中的各个元件单独检查,确定出每个元件的状态,如液压泵、液压缸、伺服阀、压力表等。
找出问题所在,以确保更准确的维修。
2.元件更换:将发现问题的故障元件及时更换掉。
如液压泵已损坏,需要及时更换;如果伺服阀出现泄漏,需要及时维修。
3.液压油的更换:液压油发生老化、氧化、污染等问题,将会导致系统故障。
因此,定期更换液压油以保证液压系统的效率和稳定性。
4.系统检查:在更换元件或更换液压油后,需要对整个液压系统进行全面检查,确保系统内每个元件正常工作,促进系统正常运作。
三、常见的液压系统故障及处理方法1.液压过载:液压系统运行时,如果压力超过了其允许范围,会造成液压系统过载。
这时候应该及时检查是否有太多的负载或者压力过高。
2.液压泵压力不足:如果液压泵出现压力不足,应该检查泵的吸入段是否有空气或泥沙,以及泵的排放段是否阻塞。
3.油液泄漏:经常检查液压系统是否有泄漏现象。
液压培训心得体会
液压培训心得体会我参加了一次液压培训,通过这次培训,我对液压技术有了更深入的了解,也学到了很多实用的知识和技能。
以下是我在液压培训中的心得体会。
首先,在液压培训中,我学到了液压系统的基本原理和工作方式。
液压系统是利用压力传递来完成力的传递和动力的传动的一种传动方式。
通过学习液压系统的工作原理和组成部分,我能够更加清楚地理解液压系统的工作过程,并能够准确地分析和解决液压系统中的故障。
其次,在液压培训中,我学到了液压元件的种类和特点。
液压元件是组成液压系统的重要组成部分,包括液压泵、液压阀、液压缸等。
通过学习液压元件的种类和特点,我能够根据系统的要求选择合适的液压元件,并能够正确安装和调试液压元件。
此外,在液压培训中,我还学到了液压油的选择和维护。
液压油是液压系统的工作介质,正确选择和维护液压油对于液压系统的正常工作至关重要。
通过学习液压油的性能指标和使用要求,我能够正确选择合适的液压油,并能够对液压油进行正确的维护和保养。
最后,在液压培训中,我还学到了液压系统的故障诊断和排除。
液压系统故障的排除是液压维修中最重要的一项工作。
通过学习故障诊断的方法和技巧,我能够快速准确地分析出故障原因,并能采取合适的措施进行修复。
通过这次液压培训,我不仅学到了液压系统的基本知识和技能,还学到了团队合作和沟通的重要性。
在培训中,我们进行了很多实际操作和练习,需要团队合作和密切的沟通才能顺利完成。
这让我认识到只有通过与他人的合作和交流,才能更好地完成工作和提高自己的能力。
总的来说,这次液压培训给我带来了很大的收获。
我不仅加深了对液压技术的理解,还学到了实用的知识和技能。
我相信通过将这些知识和技能应用于实际工作中,我能够更好地完成液压系统的维修和维护工作,提高工作效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录第一章液压传动基本知识 (33)一、液压传动的工作原理 (33)二、液压传动工作特性 (33)三、液压传动系统的组成 (44)四、液压传动系统的图形符号 (55)第二章常用液压元件 (55)一、液压泵 (55)二、液压缸 (88)三、液压马达 (1010)五、液压辅助元件 (1414)第三章液压系统的使用维护与管理 (1616)一、液压系统的安装与试压 (1616)二、液压系统的正确使用 (1717)三、液压系统的维护 (1717)四、液压系统的点检管理 (1919)五、运行中期液压设备的管理要点 (2121)六、常用液压元件的维护与修理 (2121)第四章工作介质的使用和管理 (2626)一、工作介质的种类 (2626)二、对工作介质的基本要求 (2727)三、液压油液的基本性质 (2727)四、工作介质的选用 (2828)五、工作介质的储存保管 (3030)六、液压系统的换油方式 (3030)七、工作介质的取用 (3030)八、工作介质变质的原因 (3131)九、工作介质变质的控制 (3131)十、工作介质的合理使用 (3232)第五章液压系统的泄漏与密封....................... 错误!未定义书签。
错误!未定义书签。
一、液压系统的泄漏............................. 错误!未定义书签。
错误!未定义书签。
二、液压系统的密封............................. 错误!未定义书签。
错误!未定义书签。
第六章液压系统的污染控制......................... 错误!未定义书签。
错误!未定义书签。
一、液压系统污染的原因......................... 错误!未定义书签。
错误!未定义书签。
二、液压系统污染的类型及危害................... 错误!未定义书签。
错误!未定义书签。
三、液压系统污染的控制......................... 错误!未定义书签。
错误!未定义书签。
四、工作介质的污染度测定....................... 错误!未定义书签。
错误!未定义书签。
第七章液压系统故障诊断........................... 错误!未定义书签。
错误!未定义书签。
一、液压系统故障的概念......................... 错误!未定义书签。
错误!未定义书签。
二、液压系统故障分类........................... 错误!未定义书签。
错误!未定义书签。
三、液压系统故障的特点......................... 错误!未定义书签。
错误!未定义书签。
四、液压系统故障对设备及其工作的影响........... 错误!未定义书签。
错误!未定义书签。
五、液压系统故障诊断的工作内容................. 错误!未定义书签。
错误!未定义书签。
六、液压系统常见故障现象及其原因............... 错误!未定义书签。
错误!未定义书签。
七、液压系统故障排除的步骤..................... 错误!未定义书签。
错误!未定义书签。
八、液压系统故障诊断的层次和方法............... 错误!未定义书签。
错误!未定义书签。
九、液压系统常见故障分析....................... 错误!未定义书签。
错误!未定义书签。
十、现代液压故障诊断的技术途径................. 错误!未定义书签。
错误!未定义书签。
第一章液压传动基本知识一、液压传动的工作原理一部机器通常是由三部分组成,即原动机—传动机—工作机。
原动机的作用是把各种形式的能量转变为机械能,是机器的动力源;工作机是利用机械能对外做功;传动装置设在原动机和工作机之间,起传递动力和进行控制的作用。
传动的类型有多种,按照传动所采用的机件或工作介质的不同可以分为:机械传动、电力传动、气压传动和液体传动。
用液体作为工作介质进行能量传递和控制的传动方式,称为液体传动。
按其工作原理不同,又可分为液压传动和液力传动两种。
前者主要利用液体的压力能来传递动力;后者主要利用液体的动能传递动力。
液压传动是以液体为工作介质,利用密封容积内液体的静压能来传递动力和能量的一种传动方式。
以如图所示的液压千斤顶为例可以说明液压传动的工作原理。
液压千斤顶在工作过程中进行了两次能量转换。
小液压缸将杠杆的机械能转换为油液的压力能输出,称为动力元件;大液压缸将油液的压力能转换为机械能输出,顶起重物,称为执行元件。
在这里大、小液压缸及单向阀和油管等组成了最简单的液压传动系统,实现了运动和动力的传递。
1—杠杆手柄2—小缸体3—小活塞4—单向阀5—吸油管6—排油管7—单向阀8—大活塞9—大缸体10—管道11—截止阀12—油箱二、液压传动工作特性1、液压传动中的液体压力的大小取决于负载。
即压力只随负载的变化而变化,与流量无关。
2、执行机构的运动速度的大小取决于输入的流量而与压力无关。
三、液压传动系统的组成无论液压设备规模大小、系统复杂与否,任何一个液压系统都是由以下几部分组成的:从以上液压系统的组成部分可以看出,在液压传动中有两次能量转换过程,即液压泵将机械能转换为液压能;而液压缸或液压马达又将液压能转换为机械能。
1、动力元件动力元件主要是各种液压泵。
它把机械能转变为液压能,向液压系统提供压力油液,是液压系统的能源装置。
2、执行元件执行元件其作用是把液压能转变为机械能,输出到工作机构进行做功。
执行元件包括液压缸和液压马达,液压缸是一种实现直线运动的液动机,它输出力和速度;液压马达是实现旋转运动的液动机,它输出力矩和转速。
3、控制元件控制元件是液压系统中的各种控制阀。
其中有:改变液流方向的方向控制阀、调节运动速度的流量控制阀和调节压力的压力控制阀三大类。
这些阀在液压系统中占有很重要的地位,系统的各种功能都是借助于这些阀而获得的。
4、辅助元件为保证系统正常工作所需的上述三类元件以外的其他元件或装置,在系统中起到输送、储存、加热、冷却、过滤及测量等作用。
包括油箱、管件、蓄能器、过滤器、热交换器以及各种控制仪表等。
虽然称之为辅助元件,但在系统中却是必不可少的。
5、工作介质工作介质主要包括各种液压油、乳化液和合成液压液。
液压系统利用工作介质进行能量和信号的传递。
四、液压传动系统的图形符号按GB/T 786.1—93绘制第二章常用液压元件一、液压泵液压泵是液压系统中的能量转换元件,它将原动机的机械能转换成工作液体的压力能。
在液压系统中,液压泵作为动力源,提供液压传动系统所需要的流量和压力。
1、液压泵的基本工作原理液压泵是通过密封容积的变化来完成吸油和压油的,其输出流量的大小取决于密封容积的变化量,故称其为容积式液压泵。
容积式液压泵基本工作原理是:(1)必须能形成密封的工作空间,其容积能做周期性变化。
(2)必须有与容积变化相协调的配流方式。
2、液压泵的类型液压泵按其结构形式不同可分为齿轮泵、叶片泵、柱塞泵和螺杆泵等类型。
按输出流量能否变化可分为定量泵和变量泵。
按液压泵的输油方向能否改变可分为单向泵和双向泵。
3、外啮合齿轮泵外啮合齿轮泵的壳体、端盖和齿轮的各个齿间槽组成了许多密封工作腔。
当齿轮旋转时,吸油腔由于相互啮合的轮齿逐渐脱开,密封工作容积逐渐增大,形成部分真空,因此油箱中的油液在外界大气压力的作用下,经吸油管进入吸油腔,将齿间槽充满,并随着齿轮旋转,把油液带到压油腔内。
在压油区一侧,由于轮齿在这里逐渐进入啮合,密封工作腔容积不断减小,油液便被挤出去,从压油腔输送到压力管路中去。
在齿轮泵的工作过程中,只要两齿轮的旋转方向不变,其吸、排油腔的位置也就确定不变的。
这里啮合点处的齿面接触线一直起着分隔离高、低压腔的作用,因此在齿轮泵中不需要设置专门的配流机构。
外啮合齿轮泵的泄漏,困油和径向液压力不平衡是影响齿轮泵性能指标和寿命的三大问题。
①泄漏齿轮泵存在着三个可能产生泄漏的部位:齿轮端面和端盖间;齿轮外圆和壳体内孔间以及两个齿轮的齿面啮合处。
其中对泄漏影响最大的是齿轮端面和端盖间的轴向间隙,通过轴向间隙的泄漏量可占总泄漏量的75~80%,因为这里泄漏途径短,泄漏面积大。
轴向间隙过大,泄漏量多,会使容积效率降低;但间隙过小,齿轮端面和端盖之间的机械摩擦损失增加,会使泵的机械效率降低。
因此设计和制造时必须严格控制泵的轴向间隙。
②困油齿轮泵要平稳工作,齿轮啮合的重叠系数必须大于1,也就是说要求在一对轮齿即将脱开啮合前,后面的一对轮齿就要开始啮合,在这一小段时间内,同时啮合的就有两对轮齿,这时留在齿间的油液就困在两对轮齿和前后泵盖所形成的一个密闭空间中,当齿轮继续旋转时,这个空间的容积逐渐减小,由于油液的可压缩性很小,当封闭空间的容积减小时,被困的油液受挤压,压力急剧上升,油液从零件接合面的缝隙中强行挤出,使齿轮和轴承受到很大的径向力;当齿轮继续旋转,这个封闭容积又逐渐增大,而容积增大又会造成局部真空,使油液中溶解的气体分离,产生气穴现象,这些都将使齿轮泵产生强烈的噪声,这就是齿轮泵的困油现象。
消除困油的方法,通常是在齿轮泵的两侧端盖上铣两条卸荷槽。
③径向不平衡力在齿轮泵中,作用在齿轮外圆上的压力是不相等的,在高压腔和吸油腔处齿轮外圆和齿廓表面承受着工作压力和吸油腔压力,在齿轮和壳体内孔的径向间隙中,可以认为压力由高压腔压力逐渐分级下降到吸油腔压力,这些液体压力综合作用的结果,相当于给齿轮一个径向的作用力(即不平衡力)使齿轮和轴承受载。
工作压力越大。
径向不平衡力也越大。
径向不平衡力很大时能使轴弯曲,齿顶与壳体产生接触,同时加速轴承的磨损,降低轴承寿命。
为了减小径向不平衡力的影响,有的泵上采取了缩小压油口的办法,使压力油仅作用在一个齿到两个齿的范围内,同时适当增大径向间隙,使齿轮在压力作用下,齿顶不能和壳体相接触。
齿轮泵是定量泵,排量不可改变;齿轮泵一般应用于中、低压系统。
4、叶片泵根据各密封工作容积在转子旋转一周吸、排油液次数的不同,叶片泵分为两类,即完成一次吸、排油液的单作用叶片泵和完成两次吸、排油液的双作用叶片泵,单作用叶片泵多为变量泵。
①单作用叶片泵的工作原理在定子、转子、叶片和两侧配油盘间就形成若干个密封的工作空间,当转子回转时,吸油区叶片逐渐伸出,叶片间的工作空间逐渐增大,从吸油口吸油;在排油区,叶片被定子内壁逐渐压进槽内,工作空间逐渐缩小,将油液从压油口压出,实现排油。
转子每转一周,每个工作空间完成一次吸油和压油,因此称为单作用叶片泵。
转子不停地旋转,泵就不断地吸油和排油。
②双作用叶片泵的工作原理双作用叶片泵也是由定子、转子、叶片和配油盘等组成,转子和定子中心重合,定子内表面由两段长半径、两段短半径和四段过渡曲线所组成。
