经纬仪全站仪对中整平操作步骤及要领
经纬仪、全站仪、水准仪的使用方法
经纬仪的使用一、安置仪器安置仪器是将经纬仪安置在测站点上，包括对中和整平两项内容。
对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上；整平的目的是使仪器竖轴处于铅垂位置，水平度盘处于水平位置。
1．初步对中整平（1）用锤球对中，其操作方法如下：1）将三脚架调整到合适高度，张开三脚架安置在测站点上方，在脚架的连接螺旋上挂上锤球，如果锤球尖离标志中心太远，可固定一脚移动另外两脚，或将三脚架整体平移，使锤球尖大致对准测站点标志中心，并注意使架头大致水平，然后将三脚架的脚尖踩入土中。
2）将经纬仪从箱中取出，用连接螺旋将经纬仪安装在三脚架上。
调整脚螺旋，使圆水准器气泡居中。
3）此时，如果锤球尖偏离测站点标志中心，可旋松连接螺旋，在架头上移动经纬仪，使锤球尖精确对中测站点标志中心，然后旋紧连接螺旋。
（2）用光学对中器对中时，其操作方法如下：1）使架头大致对中和水平，连接经纬仪；调节光学对中器的目镜和物镜对光螺旋，使光学对中器的分划板小圆圈和测站点标志的影像清晰。
2）转动脚螺旋，使光学对中器对准测站标志中心，此时圆水准器气泡偏离，伸缩三脚架架腿，使圆水准器气泡居中，注意脚架尖位置不得移动。
2．精确对中和整平（1）整平先转动照准部，使水准管平行于任意一对脚螺旋的连线，如图3-7a所示，两手同时向内或向外转动这两个脚螺旋，使气泡居中，注意气泡移动方向始终与左手大拇指移动方向一致；然后将照准部转动90°，如图3-7b所示，转动第三个脚螺旋，使水准管气泡居中。
再将照准部转回原位置，检查气泡是否居中，若不居中，按上述步骤反复进行，直到水准管在任何位置，气泡偏离零点不超过一格为止。
图3-7 经纬仪的整平（2）对中先旋松连接螺旋，在架头上轻轻移动经纬仪，使锤球尖精确对中测站点标志中心，或使对中器分划板的刻划中心与测站点标志影像重合；然后旋紧连接螺旋。
锤球对中误差一般可控制在3mm 以内，光学对中器对中误差一般可控制在1mm 以内。
经纬仪操作规程
经伟仪操作规程一、操作前准备：1、到达工作地点后，要先打开经纬仪箱盖，使仪器与环境一致。
2、打开三角架，调节好脚架高度使架头大致水平，稳固地架设在所测角点的上方。
3、用中心连接螺钉将经纬仪固连在在角架上。
二、操作规程：1、对中：(1)对中时，在连接中心螺旋的钩上悬挂垂球移动三角架，使垂球尖大致对准测站点，将三角架的各脚稳固地踩入地中。
(2)若垂球尖偏离测站点较大，需平移脚架，使垂球尖大致对准测站点，再踩紧脚架；若偏离较小，可略旋移连接中心螺旋，将仪器在架头的圈孔范围内移动，使垂球尖对准测站点，再拧紧连接中心螺旋。
(3)使用光学对中器进行对中时，应首先目估对中和使仪器概略整平。
用光学对中器是地，先要对光，然后将仪器在架头上平移，交替使用对中和整平的方法，直到测站点的像落在对中器圆圈的中央，达到既对中又整平。
，最后拧紧中心连接螺旋。
2、整平：(1)使照准部水准管平行于任意两个脚螺旋中心的连线方向。
(2)两手同时向内或外旋转这两个脚螺旋，使气泡居中。
(3)旋转照准部90°，使水准管垂直于上述两个脚螺旋连线的方向，然后用第三个脚螺旋使气泡居中。
3、反复多项上述步骤，直至照准部转到任意位置，气泡偏离中央均不超过半格时为止。
瞄准：(1)调节目镜使十字丝最清晰，然后用望远镜上的准星和照门(或粗瞄准器)，先从镜外找到目标。
(2)当在望远镜内看到目标后，拧紧水平制动螺旋，调节对光螺旋，消除视差，然后调节水平微动螺旋，用十字丝精确瞄准目标。
4、水平角观测方法：（1）测回法，只适用于观测两个方向的单角。
（2）盘左位置。
（3）松开照准部和望远镜照部，由望远镜外的制动螺旋（或板手）转动通过照门和准星粗略瞄准左目标A，拧紧制动螺旋，仔细对光，用照准部与望远镜的微动螺旋，精确瞄准A目标，读取的水平度盘读数。
（4）松开照准部和望远镜制动螺旋，顺时针转动照准部，用上述同样方法瞄准目标B，读记水平度盘读数。
（5）以上两步称上半测回，测得该角角值。
经纬仪操作规程
经纬仪操作规程（ISO9001-2015）经纬仪的基本操作主要有对中、整平、照准和读数四大步。
1.0对中使经纬仪的竖轴中心与所测角的顶点位于同一铅垂线上，这项工作称为对中。
1.1垂球对中：将仪器架三脚张开，使三角架头的中心大致在测站点的正上方，然后将垂球挂在连接螺旋的挂钩上，移动仪器使垂球尖对准测站点即可。
1.2光学对点器对中：调节对点器目镜，看清分划板上的黑圆圈，再通过拉、推对点器目镜筒看清地面标志点，旋转脚螺旋，使对点器中心与地面标志中心重合，然后整平即可。
2.0整平整平的目的是使经纬仪的竖轴处于铅垂状态，从而使水平刻度盘和横轴处于水平状态。
2.1松开水平制动螺旋，转动照准部，使水准管平行任意两个脚螺旋连线，两手同时向内（向外）转动螺旋使气泡居中，气泡移动方向与右手食指转动方向一致。
2.2将照准部旋转90°，旋转另一个脚螺旋使气泡居中。
2.3将照准部转动到任意位置，水准管气泡居中说明仪器竖轴铅垂，水平度盘水平、对中、整平要反复进行，直到满足要求为止。
3.0照准用望远镜中十字丝照准目标中心，步骤如下：a、目镜对光。
b、粗瞄目标。
c、物镜对光。
d、检查视差。
4.0读数先旋转读数显微镜的目镜，使度盘及分微尺的像清晰，根据读数方法进行读数。
5.0注意事项：5.1仪器从箱内取出须小心，应轻拿轻放，一手握扶照准部，一手握住三脚基座，切勿用手握扶望远镜。
5.2仪器在三脚架上安装时，要一手握扶照准部，一手旋动三脚架的中心螺旋，防止仪器滑落，卸下时也应如此。
5.3观测时，旋转仪器应手扶照准部，不要用望远镜旋转仪器。
5.4观测时，应避免阳光直晒在仪器上，以免影响观测精度。
5.5在严寒冬季观测时，室内外温差较大，仪器在搬到室外或搬入室内时，应隔一段时间后才能开箱。
5.6外露的光学零件表面如有灰尘时，可用软毛刷轻轻刷去，如有水气或油污，可用脱脂棉或镜头纸轻轻地擦净，切不可用手帕、衣服擦拭光学零件表面。
5.7仪器内部装有防霉药片，药的有效期为8年，药片到期应更换。

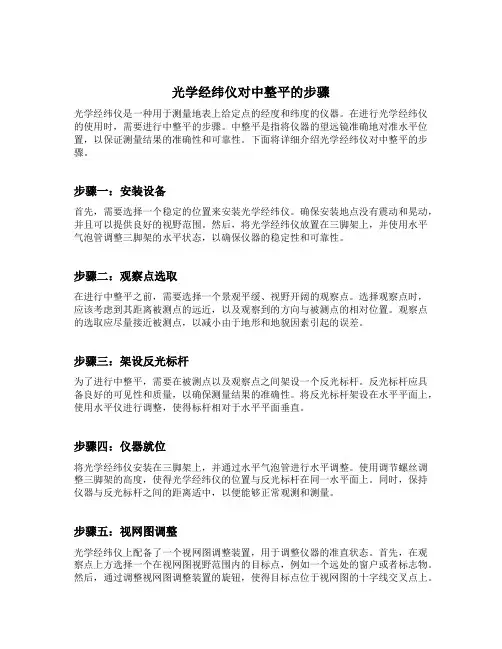

简述光学经纬仪对中整平的步骤
光学经纬仪对中整平的步骤光学经纬仪是一种用于测量地表上给定点的经度和纬度的仪器。
在进行光学经纬仪的使用时，需要进行中整平的步骤。
中整平是指将仪器的望远镜准确地对准水平位置，以保证测量结果的准确性和可靠性。
下面将详细介绍光学经纬仪对中整平的步骤。
步骤一：安装设备首先，需要选择一个稳定的位置来安装光学经纬仪。
确保安装地点没有震动和晃动，并且可以提供良好的视野范围。
然后，将光学经纬仪放置在三脚架上，并使用水平气泡管调整三脚架的水平状态，以确保仪器的稳定性和可靠性。
步骤二：观察点选取在进行中整平之前，需要选择一个景观平缓、视野开阔的观察点。
选择观察点时，应该考虑到其距离被测点的远近，以及观察到的方向与被测点的相对位置。
观察点的选取应尽量接近被测点，以减小由于地形和地貌因素引起的误差。
步骤三：架设反光标杆为了进行中整平，需要在被测点以及观察点之间架设一个反光标杆。
反光标杆应具备良好的可见性和质量，以确保测量结果的准确性。
将反光标杆架设在水平平面上，使用水平仪进行调整，使得标杆相对于水平平面垂直。
步骤四：仪器就位将光学经纬仪安装在三脚架上，并通过水平气泡管进行水平调整。
使用调节螺丝调整三脚架的高度，使得光学经纬仪的位置与反光标杆在同一水平面上。
同时，保持仪器与反光标杆之间的距离适中，以便能够正常观测和测量。
步骤五：视网图调整光学经纬仪上配备了一个视网图调整装置，用于调整仪器的准直状态。
首先，在观察点上方选择一个在视网图视野范围内的目标点，例如一个远处的窗户或者标志物。
然后，通过调整视网图调整装置的旋钮，使得目标点位于视网图的十字线交叉点上。
步骤六：方位调整方位调整是为了使得光学经纬仪的测量方向与真实方向一致。
通过观察一个已知位置的目标点，例如一个已知坐标的地标，使用仪器的方位调整旋钮调整方向圈的方位，使得目标点位于方向线上。
方位调整的准确性对后续的测量结果影响很大，所以需要仔细调整。
步骤七：水平调整在进行中整平时，需要将仪器的望远镜准确地对准水平位置。
简述经纬仪对中整平的步骤
简述经纬仪对中整平的步骤经纬仪是一种用于测量地球上点的经度和纬度的仪器。
在中整平中，经纬仪可以用来确定基准点的位置和高程，从而进行地形图绘制和工程测量。
下面将详细介绍经纬仪对中整平的步骤。
一、准备工作1.选择适当的天气：在进行精密测量时，应选择无风或微风、气温稳定、湿度低的天气。
2.选定适当位置：应选取高处或开阔处作为观测点，以便获得更好的视野。
3.设置基准点：应在观测点附近设置基准点，以便后续进行高程调整。
4.检查设备：应检查经纬仪是否正常工作，如电池是否充足、望远镜是否清洁等。
二、架设经纬仪1.水平调节：将经纬仪放置在三脚架上，并使用水平器调节水平。
2.方位角调节：使用刻度盘调节望远镜方向与真北方向一致。
3.倾角调节：使用倾角仪调节望远镜倾斜角度与水平面一致。
三、测量经度1.确定观测点：使用地图确定观测点的经度。
2.望远镜调节：使用望远镜观察天空中的星体，并调节望远镜的方向与星体一致。
3.读取刻度盘：记录下经纬仪上刻度盘上所示的方位角度数。
4.计算经度：根据所记录的方位角和观测点所在经线的夹角，计算出该点的经度。
四、测量纬度1.确定观测点：使用地图确定观测点的纬度。
2.望远镜调节：使用望远镜观察天空中的星体，并调节望远镜的高度与星体一致。
3.读取刻度盘：记录下经纬仪上刻度盘上所示的倾斜角度数。
4.计算纬度：根据所记录的倾斜角和赤道面夹角，计算出该点的纬度。
五、高程调整1.基准点标高：通过水准仪等工具，对基准点进行高程调整，并将其标注出来。
2.其他观测点高程计算：通过对其他观测点进行水准测量，并结合已知基准点标高，计算出其他点的高程。
3.绘制等高线：根据所获得的高程数据，绘制出地形图上的等高线。
六、误差控制1.观测误差：经纬仪测量过程中可能会产生一些误差，如仪器本身精度、天气因素、人为误差等。
2.控制误差：为了减小误差，在测量过程中应采取一些措施，如多次观测取平均值、使用辅助工具校正等。
七、总结经纬仪是一种重要的测量工具，在中整平中发挥着重要作用。

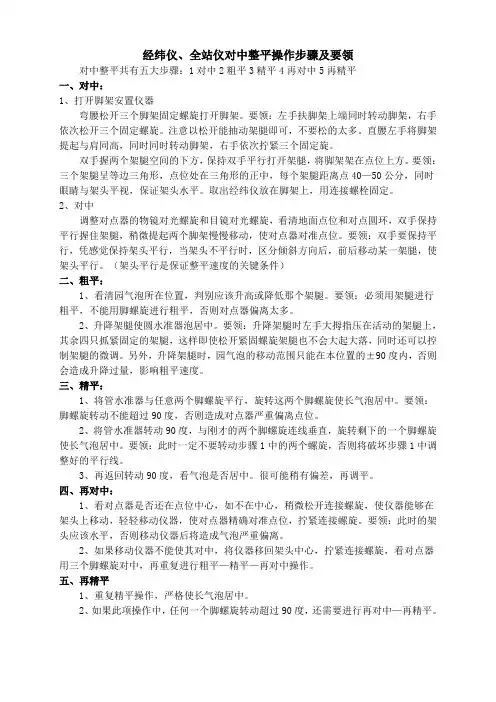

经纬仪全站仪对中整平操作步骤及要领
经纬仪、全站仪对中整平操作步骤及要领对中整平共有五大步骤：1对中2粗平3精平4再对中5再精平一、对中：1、打开脚架安置仪器弯腰松开三个脚架固定螺旋打开脚架。
要领：左手扶脚架上端同时转动脚架，右手依次松开三个固定螺旋。
注意以松开能抽动架腿即可，不要松的太多。
直腰左手将脚架提起与肩同高，同时同时转动脚架，右手依次拧紧三个固定旋。
双手握两个架腿空间的下方，保持双手平行打开架腿，将脚架架在点位上方。
要领：三个架腿呈等边三角形，点位处在三角形的正中，每个架腿距离点40—50公分，同时眼睛与架头平视，保证架头水平。
取出经纬仪放在脚架上，用连接螺栓固定。
2、对中调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，稍微提起两个脚架慢慢移动，使对点器对准点位。
要领：双手要保持平行，凭感觉保持架头平行，当架头不平行时，区分倾斜方向后，前后移动某一架腿，使架头平行。
（架头平行是保证整平速度的关键条件）二、粗平：1、看清园气泡所在位置，判别应该升高或降低那个架腿。
要领：必须用架腿进行粗平，不能用脚螺旋进行粗平，否则对点器偏离太多。
2、升降架腿使圆水准器泡居中。
要领：升降架腿时左手大拇指压在活动的架腿上，其余四只抓紧固定的架腿，这样即使松开紧固螺旋架腿也不会大起大落，同时还可以控制架腿的微调。
另外，升降架腿时，园气泡的移动范围只能在本位置的±90度内，否则会造成升降过量，影响粗平速度。
三、精平：1、将管水准器与任意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
要领：脚螺旋转动不能超过90度，否则造成对点器严重偏离点位。
2、将管水准器转动90度，与刚才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
要领：此时一定不要转动步骤1中的两个螺旋，否则将破坏步骤1中调整好的平行线。
3、再返回转动90度，看气泡是否居中。
很可能稍有偏差，再调平。
四、再对中：1、看对点器是否还在点位中心，如不在中心，稍微松开连接螺旋，使仪器能够在架头上移动，轻轻移动仪器，使对点器精确对准点位，拧紧连接螺旋。
经纬仪全站仪对中整平操作步骤及要领精编版
经纬仪全站仪对中整平操作步骤及要领公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]经纬仪、全站仪对中整平操作步骤及要领对中整平共有五大步骤：1对中2粗平3精平4再对中5再精平?一、对中：1、打开脚架安置仪器?弯腰松开三个脚架固定螺旋打开脚架。
要领：左手扶脚架上端同时转动脚架，右手依次松开三个固定螺旋。
注意以松开能抽动架腿即可，不要松的太多。
直腰左手将脚架提起与肩同高，同时同时转动脚架，右手依次拧紧三个固定旋。
双手握两个架腿空间的下方，保持双手平行打开架腿，将脚架架在点位上方。
要领：三个架腿呈等边三角形，点位处在三角形的正中，每个架腿距离点40—50公分，同时眼睛与架头平视，保证架头水平。
取出经纬仪放在脚架上，用连接螺栓固定。
2、对中调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，稍微提起两个脚架慢慢移动，使对点器对准点位。
要领：双手要保持平行，凭感觉保持架头平行，当架头不平行时，区分倾斜方向后，前后移动某一架腿，使架头平行。
（架头平行是保证整平速度的关键条件）二、粗平：1、看清园气泡所在位置，判别应该升高或降低那个架腿。
要领：必须用架腿进行粗平，不能用脚螺旋进行粗平，否则对点器偏离太多。
2、升降架腿使圆水准器泡居中。
要领：升降架腿时左手大拇指压在活动的架腿上，其余四只抓紧固定的架腿，这样即使松开紧固螺旋架腿也不会大起大落，同时还可以控制架腿的微调。
另外，升降架腿时，园气泡的移动范围只能在本位置的±90度内，否则会造成升降过量，影响粗平速度。
三、精平：1、将管水准器与任意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
要领：脚螺旋转动不能超过90度，否则造成对点器严重偏离点位。
2、将管水准器转动90度，与刚才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
要领：此时一定不要转动步骤1中的两个螺旋，否则将破坏步骤1中调整好的平行线。
经纬仪操作步骤
经纬仪的基本操作为：对中、整平、瞄准和读数。
（一）对中对中的目的是使仪器度盘中心与测站点标志中心位于同一铅垂线上。
操作步骤为:张开脚架，调节脚架腿，使其高度适宜,并通过目估使架头水平、架头中心大致对准测站点. 从箱中取出经纬仪安置于架头上,旋紧连接螺旋,并挂上锤球。
如锤球尖偏离测站点较远，则需移动三脚架，使锤球尖大致对准测站点,然后将脚架尖踩实。
略微松开连接螺旋,在架头上移动仪器，直至锤球尖准确对准测站点，最后再旋紧连接螺旋。
（二）整平整平的目的是调节脚螺旋使水准管气泡居中,从而使经纬仪的竖轴竖直,水平度盘处于水平位置。
其操作步骤如下：1．旋转照准部，使水准管平行于任一对脚螺旋[如图 3—7A ]。
转动这两个脚螺旋,使水准管气泡居中.2．将照准部旋转90°，转动第三个脚螺旋，使水准管气泡居中［如图3-7B]图3—7 整平3．按以上步骤重复操作，直至水准管在这两个位置上气泡都居中为止.使用光学对中器进行对中、整平时，首先通过目估初步对中（也可利用锤球），旋转对中器目镜看清分划板上的刻划圆圈，再拉伸对中器的目镜筒，使地面标志点成像清晰。
转动脚螺旋使标志点的影像移至刻划圆圈中心。
然后，通过伸缩三脚架腿，调节三脚架的长度，使经纬仪圆水准器气泡居中,再调节脚螺旋精确整平仪器。
接着通过对中器观察地面标志点，如偏刻划圆圈中心，可稍微松开连接螺旋,在架头移动仪器，使其精确对中，此时,如水准管气泡偏移,则再整平仪器，如此反复进行，直至对中、整平同时完成。
瞄准瞄准目标的步骤如下：1．目镜对光：将望远镜对向明亮背景，转动目镜对光螺旋，使十字丝成像清晰。
2．粗略瞄准：松开照准部制动螺旋与望远镜制动螺旋，转动照准部与望远镜，通过望远镜上的瞄准器对准目标，然后旋紧制动螺旋。
3．物镜对光:转动位于镜筒上的物镜对光螺旋，使目标成像清晰并检查有无视差存在，如果发现有视差存在,应重新进行对光，直至消除视差.4．精确瞄准：旋转微动螺旋,使十字丝准确对准目标.观测水平角时，应尽量瞄准目标的基部，当目标宽于十字丝双丝距时，宜用单丝平分;目标窄于双丝距时，宜用双丝夹住；观测竖直角时，用十字丝横丝的中心部分对准目标位，读数读数前应调整反光镜的位置与开合角度,使读数显微镜视场内亮度适当,然后转动读数显微镜目镜进行对光，使读数窗成像清晰，再按上节所述方法进行读数。
说明经纬仪测量时一测站上进行对中和整平的主要步骤和方法
说明经纬仪测量时一测站上进行对中和整平的主要步骤和方法经纬仪是测量地球上点的水平角和垂直角的精密仪器，广泛应用于测量工程和科学研究领域。
在经纬仪测量中，对中和整平是非常重要的步骤。
本文将介绍在一测站上进行对中和整平的主要步骤和方法。
二、仪器准备在进行对中和整平之前，需要准备好以下仪器：1. 经纬仪：用于测量水平角和垂直角的仪器。
2. 三角架：用于支撑经纬仪的仪器。
3. 水平仪：用于检测三角架是否水平的仪器。
4. 垂直仪：用于检测经纬仪是否垂直的仪器。
5. 支杆：用于支撑经纬仪的仪器。
6. 调节螺钉：用于调节经纬仪的水平和垂直度的螺钉。
7. 直角器：用于测量经纬仪和三角架是否成直角的仪器。
8. 磁针：用于调节经纬仪的方向的仪器。
9. 望远镜：用于观测目标点的仪器。
三、对中步骤1. 放置三角架：将三角架放置在要进行测量的点上，并用水平仪检测三角架是否水平。
如果不水平，可以用支杆和调节螺钉进行调整。
2. 调整经纬仪水平度：将经纬仪放置在三角架上，并用水平仪检测经纬仪是否水平。
如果不水平，可以用调节螺钉进行调整。
3. 调整经纬仪垂直度：用垂直仪检测经纬仪是否垂直，并用调节螺钉进行调整。
4. 调整经纬仪方向：用磁针调整经纬仪的方向，使其指向测量目标点。
5. 检测经纬仪和三角架是否成直角：用直角器检测经纬仪和三角架是否成直角，并用调节螺钉进行调整。
6. 调整望远镜：用望远镜观测目标点，并用调节螺钉调整望远镜的方向，使其准确指向目标点。
7. 对中：通过调整经纬仪的水平角和垂直角，使望远镜准确指向目标点，并记录下测量数据。
四、整平步骤1. 移动经纬仪：将经纬仪移动到一个新的点上，并用水平仪检测经纬仪是否水平。
2. 调整经纬仪垂直度：用垂直仪检测经纬仪是否垂直，并用调节螺钉进行调整。
3. 调整经纬仪方向：用磁针调整经纬仪的方向，使其指向测量目标点。
4. 检测经纬仪和三角架是否成直角：用直角器检测经纬仪和三角架是否成直角，并用调节螺钉进行调整。
全站仪使用步骤
全站仪使用步骤第一篇：全站仪使用步骤全站仪使用步骤：一、对中、整平1、架起脚架（最好三条腿成60度，提高稳定性；脚架中心尽量对准测站点；脚架高度适合测量员身高）；2、安装固定仪器（观看光学对中器，调整脚架方位使对中器中心圆圈对准测站点）3、整平：调整脚架高度，使圆水准器气泡居中（粗平）；调整螺旋按钮，使管水准器气泡居中（精平）。
二、全站仪使用1、开机，转动照准器，竖直角过零，屏幕上出现程序选项2、按FNC（功能键），找到坐标测量程序，按F2进入3、选设置测站按ENT键进入，输入测站点坐标，量取仪器高（地面至仪器盘左横线高度），输入仪器高和目标高（棱镜高），确定4、选设置后视按ENT键进入，输入后视点坐标，确定，照准后视点棱镜，选“是”5、选测量按ENT键进入，可直接测量后视点，检查测量坐标和已知坐标误差大小6、开始测量需观测点，找准目标棱镜，按F4测量，（测量是棱镜不能移动，否则仪器不能接受棱镜反射回来的红外线，不能得到坐标数据），按F1记录，设置点号名称，再存储（点号字母设置可先按SET键转换输入法，再按此键可取消输入法，输入数字）7、存储结束，开始下一点测量三、目标瞄准1、确定方向：看照准器上方准星，使目标、准星上突起和三角形尖端三者重合2、在目镜中寻找目标，如没有则下压照准器，方可找准目标，将目标棱镜确定在十字丝中心位置，拧紧水平、竖直制动（先水平后竖直），微调十字丝至棱镜中心，按键测量四、关机，长按电源键，直至屏幕显示关机；收入仪器箱时，松开水平、垂直制动，放好，关紧箱盖数据导出步骤：一、打开南方CASS7.0软件，点数据选项，读取全站仪数据，弹出窗口，仪器选科力达KTS400系列、调节波特率、数据位、奇偶校验、停止位等使其与全站仪数据匹配，选数据导出后存储路径，转换，根据弹出窗口提示操作二、打开全站仪、按ESC键、选择配置，按F4键进入，选通讯参数设置，按ENT键进入，调节波特率、数据位、奇偶校验、停止位等使其与电脑数据匹配南方CASS7.0几项功能使用步骤：一、展点：绘图处理→展野外测点点号（图上显示测量点各点点号）→展高程点（图上显示各点高程）；两数据同时显示时，关闭GCD，将所有点选中，点右键选移动，将点号上移适宜高度，使两数据错开，便与观看二、等高线：先将要生成等高线区域，圈定（范围要闭合），然后选等高线→建立DTM→由图面高程点生成→考虑陡坎→确定→回车→选边界→生成；等高线→绘制等高线；等高线绘制出后，只打开SJW图层，关闭其他所有图层，全选，删除，得出只有高程点和等高线三、方格网土方计算：确定要计算方量区域，工程应用→方格网土方计算→选定区域→选定坐标数据→斜面【基准点】→输入预计坡度→拾取基准点、向下方向上一点（该区域预定高程中间点以及斜面下方任一点，确定削坡方向）→输入基准点设计高程→调整适宜方格宽度→确定→看到图上一点，放大→点右键→缩放→点右键→范围缩放→计算出土方量第二篇：全站仪使用方法及使用步骤全站仪使用方法及使用步骤2009-08-04 12:55:56|分类：电脑 |标签： |举报 |字号大中小订阅全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。
全站仪快速整平对中
无数全站仪老手的经验：全站仪粗对中：放置仪器时基座接近水平，此时调整脚螺旋，进行第一次对中；粗整平：升降脚架使得圆水准起泡大致居中，一般调整两个脚即可。
精整平：水准管起泡平行2个脚螺旋，同时旋转2个脚螺旋（同时向内或向外），水准管起泡居中后；旋转仪器90°，使得水准管平行于第三个脚螺旋，单调第三个脚螺旋，水准管起泡居中。
精对中：查看对中，稍微松开基座下固定螺丝，双手【平移】全站仪至对中位置。
检查整平和对中：最后依照【精整平】微调脚螺旋，再次查看已完成对中整平。
前后耗时30秒-2分钟不等。
熟练后基本30-50秒可完成。
全站仪整平方法2010-11-09 13:47全站仪整平的最简单办法就是90度法。
(1)转动3个脚螺旋让圆水泡大约居中。
(2)根据长气泡管精确整平。
具体方法是，先转动找准部失长气泡管与2个脚螺旋的任意2个大致水平，转动这两个脚螺旋使气泡居中；然后将照准备部转动大约90度，再转动另外1个刚才没有转动过的脚螺旋使气泡居中。
若顺利一次即可搞定。
若不行，重复(2)步骤。
补充一点：当同时调整2个脚螺旋进行整平时，左右手转动脚螺旋要相对着旋转；一般情况下气泡的移动与左手大拇指同向。
下面补充些详细的对中整平知识：对中整平一，对中整平概念：对中整平是测绘学科中十分基础的一个术语，它是任何一个测量工作者进行测量时必须首先完成的操作。
对中整平包括两个部分：对中和整平。
对中——使仪器的中心和测站点的标志中心在同一铅垂线上。
对中一般分为垂球对中、光学对点器对中、强制对中和激光对中；整平——使仪器的竖轴竖直，水平度盘水平。
二，对中整平的目的：对中的目的就是安置仪器使其中心和测站点标志位于同一条铅垂线上。
可以利用垂球对中或光学对点器对中。
整平的目的就是通过调节水准管气泡使仪器竖轴处于铅垂位置。
粗略整平可安置经纬仪时挪动架腿，使圆水准器气泡居中；精确整平则是按“左手法则”旋转脚螺旋使照准部水准管气泡居中。
经纬仪如何对中与整平
ＩＮＴＥＬＬＩＧＥＮＣＥ（下转第１７１页）经纬仪的对中与整平方法在《建筑测量》教材中“经纬仪的使用”一节中有详细说明。
但据很多学生对书中的说明理解不透，不能很好地使用经纬仪，询问有没有更好的方法？我想有这种渴求的学生一定很多，所以，就把我在使用经纬仪过程中的一点经验写下来，也许对他们会有所帮助。
光学对点器对中与整平：１．架仪器：首先把三脚架放开，选择一个适合自己高度的位置，把它架在测站点正上方。
然后，观察经纬仪的脚螺旋是否都处在适中的位置，因为在整平过程中要用到脚螺旋，所以必须保证脚螺旋既能使仪器调高，又能调低。
因此要选一个适中的位置。
最后，把仪器固定在三脚架的适中位置上。
因为下一步对中时要来回移动仪器，所以要保证仪器有来回移动的余地。
２．调节目镜与物镜：调节光学对点器的目镜，使分划板的小圆圈清晰，再调节其物镜，拉出或推进对中器的镜管，使测站点目标成像清晰。
３．对中与整平：ａ．第一步：对中。
用两手握住三脚架的两个支腿，来回移动，剩下的一个支腿原位置不动，通过对点器寻找测站点目标是否在分划板的小圆圈内，当测点目标在分划板的小圆圈内时，把三脚架固定住，以防支腿移动。
ｂ．第二步，粗略整平。
这步整平不是动脚螺旋，而是动支腿。
因为用脚螺旋整平“中”会移动，而动用支腿整平“中”不会移动，但必须要小心仔细。
具体操作是这样的，转动照准部，使照准部水准管一端处在任意一个支腿位置，看气泡靠近支腿还是远离支腿，若气泡靠近支腿，说明这个支腿位置高了，应降低支腿，反之就低了，低了就抬高支腿，在调支腿时，要动用两手和眼，一手握住支腿，另一手转动支腿扳手，眼睛观察气泡，当气泡处在管中时，把支腿扳手拧紧。
紧接着用同样方法，调另两个支腿，三个方向调完之后，粗略整平就结束，然后观察“中”是否移动，如果这一步做好了，“中”是不会移动的。
ｃ．第三步，精细整平。
具体操作是转动照准部，使照准部水准管处在任意两个脚螺旋的连线平行的位置上，用左右手同时向内或向外转动两个脚螺旋，使水准管气泡居中。
经纬仪怎么才可更快的对中整平？有什么秘诀么？
经纬仪怎么才可更快的对中整平？有什么秘诀么？
经纬仪正平对中要按以下步骤操作：
1、仪器开箱检查
2、打开三脚架调到你感到舒服的高度
3、清理水准点让中心点更清楚
4、把三脚架放在水准点上
5、先将三脚架的一个脚固定好并使三脚架的顶端大致水平
6、从三脚架顶端垂直向下看水准点要求三脚架顶端中心和水准点中心大致重合，如不重合移动三脚架的另外两个脚使之重合
7、将仪器重箱取出固定在三脚架上固定螺母不要紧太紧
8、打开光学对中器双手抓住两个没有固定的三脚架的两条腿
9、移动双手中的三脚架的腿让光学对中器的点和水准点的中心重合，同时用眼睛看着仪器的水准泡，要使光学对中器的点和水准点的中心重合时仪器的水准泡也要大致居中，这一步很重要要经常练习
10、将三脚架的另外两天腿固定好
11、移动仪器使光学对中器的点和水准点的中心完全重合
12、调节三脚架的后固定的两条腿的高低使仪器的水准泡居中
13、查看仪器的光学对中器和水准点的中心是否重合如不重合重新移动仪器使之重合
14、调整仪器底座螺母使水准泡居中
15、转动仪器两个方向对水准泡进行微调
你的仪器如果是合格的按以上步骤就可以了。
简述经纬仪对中整平的步骤
经纬仪对中整平的步骤1. 简介经纬仪是一种用于测量地球上任意位置的经度和纬度的仪器。
在进行地理测量和制图时，经纬仪是一种非常重要的工具。
它可以帮助我们确定地球上任意点的准确位置，从而绘制出精确的地图。
中整平是指在进行测量和制图时，将已知点与未知点之间的相对位置关系确定为已知点与已知点之间的相对位置关系。
这个过程是非常重要的，因为通过中整平，我们可以在测量数据中消除误差，并获得更准确、可靠的结果。
下面将详细介绍经纬仪对中整平的步骤。
2. 步骤步骤1：选择参考点首先，在进行中整平之前，需要选择一个或多个已知位置作为参考点。
这些参考点应该具有已知的经度和纬度，并且与待测点相对较近。
通常情况下，参考点位于待测区域附近，并且容易被观察到。
步骤2：设置经纬仪接下来，需要正确设置经纬仪以进行测量。
这包括调整经纬仪的水平和垂直仪器，以确保测量结果的准确性。
步骤3：观测参考点将经纬仪对准参考点，使用经纬仪进行观测。
观测过程中需要注意以下几点：•确保经纬仪水平，并使用水平气泡来校正。
•使用望远镜来观察参考点，并记录下所得到的读数。
•进行多次观测以获得更加准确的结果。
步骤4：计算待测点位置通过观测参考点得到的数据，可以计算出待测点与参考点之间的相对位置关系。
这可以通过以下方法实现：•使用三角法：根据已知的参考点和待测点之间的角度差值和距离差值，可以计算出待测点相对于参考点的经度和纬度。
•使用数学模型：根据已知的参考点和待测点之间的空间关系，可以建立数学模型来计算出待测点相对于参考点的位置。
步骤5：验证结果在计算出待测点位置后，需要进行结果验证以确保其准确性。
这可以通过以下方式实现：•与其他已知点进行比较：将计算出的待测点位置与其他已知点的位置进行比较，如果结果相符，则说明计算正确。
•通过实地测量进行验证：前往待测点，并使用经纬仪进行实地测量，将所得到的结果与计算结果进行比较。
步骤6：修正和调整如果验证结果与计算结果不符，可能需要对计算过程进行修正和调整。
全站仪对中整平的操作步骤
全站仪对中整平的操作步骤简介全站仪是一种精密测量仪器，广泛应用于土木工程、建筑工程和测量工程中。
对中整平是全站仪操作中的关键步骤，它能够提高测量的精度和可靠性。
本文将介绍全站仪对中整平的具体操作步骤。
步骤以下是全站仪对中整平的操作步骤：1. 设置基准点在使用全站仪进行测量之前，首先需要确定一个基准点。
基准点可以是已知的特定地点或者是人工设置的测量点。
使用全站仪自带的水平仪或者水平轴进行水平调整，在保证水平仪指示在中央位置的情况下，进行下一步。
2. 回转到初始方向将全站仪调整到初始位置，回转到初始方向。
初始方向可以是北方、南方或任何其他与测量相关的方向。
确保全站仪指向正确的方向，并且使用全站仪上的锁定装置将其固定在该位置。
3. 设置初始水平角使用全站仪的观测界面，在初始方向上找到一个参考点。
参考点可以是地平线上的一个物体或者是测量区域内的一个固定点。
将全站仪对准参考点，并将水平角设定为0度。
4. 进行目标测量将目标点置于全站仪的准星下。
准星是全站仪上的一个十字形标记，用于确定测量的目标点。
使用全站仪的测距功能，测量目标点与全站仪的水平距离和垂直距离。
5. 计算目标点坐标根据目标点的测距数据，结合全站仪的水平角和垂直角数据，计算目标点的坐标。
全站仪通常配备了内置的计算功能，可以自动计算目标点的坐标。
检查计算结果是否符合预期，如果有必要，进行必要的调整。
6. 调整全站仪位置将全站仪移动到目标点附近，并进行必要的调整，以便准确测量目标点。
调整可能包括旋转、水平调整和垂直调整。
在每一次调整之后，重新测量并计算目标点的坐标，以确保准确性。
7. 重复操作直到完成重复步骤4到步骤6，直到完成所有目标点的测量和调整。
根据需要，可以在测量过程中设定更多的目标点，并根据需要进行调整和计算。
8. 检查测量结果在完成所有目标点的测量之后，进行数据的检查和分析。
使用全站仪配备的数据处理软件，对测量数据进行校正和处理。
检查测量结果的准确性和一致性，并进行必要的修正。
全站仪整平办法
全站仪整平办法全站仪整平的最简单办法就是90 度法。
(1) 转动 3 个脚螺旋让圆水泡大约居中。
(2) 根据长气泡管精确整平。
具体方法是，先转动找准部失长气泡管与2 个脚螺旋的任意2 个大致水平，转动这两个脚螺旋使气泡居中；然后将照准备部转动大约90 度，再转动另外1 个刚才没有转动过的脚螺旋使气泡居中。
若顺利一次即可搞定。
若不行，重复(2) 步骤。
补充一点：当同时调整2个脚螺旋进行整平时，左右手转动脚螺旋要相对着旋转；一般情况下气泡的移动与左手大拇指同向。
下面补充些详细的对中整平知识：一，对中整平概念：对中整平是测绘学科中十分基础的一个术语，它是任何一个测量工作者进行测量时必须首先完成的操作。
对中整平包括两个部分：对中和整平。
对中——使仪器的中心和测站点的标志中心在同一铅垂线上。
对中一般分为垂球对中、光学对点器对中、强制对中和激光对中；整平——使仪器的竖轴竖直，水平度盘水平。
二，对中整平的目的：对中的目的就是安置仪器使其中心和测站点标志位于同一条铅垂线上。
可以利用垂球对中或光学对点器对中。
整平的目的就是通过调节水准管气泡使仪器竖轴处于铅垂位置。
粗略整平可安置经纬仪时挪动架腿，使圆水准器气泡居中；精确整平则是按“左手法则”旋转脚螺旋使照准部水准管气泡居中。
三，对中整平步骤：用光学对中器进行对中和整平步骤：1、粗对中——固定三脚架一条腿，移动两条腿；2、精对中——调脚螺旋；3、粗平——升降三脚架使圆水准器气泡居中；4、精平——调脚螺旋(首先，水准管平行两个脚螺旋方向，调该两个脚螺旋，使水准管气泡居中，旋转90 度使水准管垂直该两个脚螺旋方向，调第三个脚螺旋，使水准管气泡居中。
检查任何方向气泡居中。
)5、检查对中；6、反复进行上述操作，直到对中和整平都满足要求。
三，在松软或山地上对中整平经纬仪的技巧刚从学校毕业的同学可能对土木工程的一些仪器使用比较头痛，他们在学校不可能有太多的实践经验。
如何在松软或山地上对中整平经纬仪一直是个比较困难的问题，一般而言学校里对准地面点，许多老师教的是把经纬仪大致对中，然后直接用经纬仪的脚螺丝调平，重新看对中，如果有偏差再移动经纬仪使仪器对中，反复几次就对中了。
经纬仪、全站仪光学对中方法
③、“粗略整平” 粗略整平”
分别伸缩两个架腿，使仪器的圆水准气泡居中。 注意： 注意： （千万不要动三个脚螺旋）
④、“精确整平” 精确整平”
通过旋转仪器的三个脚螺旋使仪器的水准 管气泡精确居中。
⑤、“精确对中” 精确对中”
观察光学对中器，若出现未严格对中的情况， 左手按住仪器的底板，稍微旋松中心联结螺 旋（不可全部旋开，须保持一定的联结）， 用双手在架头上平移（不可旋转，也不能碰 动脚螺旋）仪器，精确对中后，注意应旋紧 中心联结螺旋。
⑥、再观察仪器是否精平，若气泡偏移，则重 再观察 复④、⑤两步，同时保证仪器的精确整平和精 确对中。
经纬仪、 经纬仪、全站仪光学对中方法
①、“准备” 准备”
将仪器与测站上安置的三角架联接。 要求： 要求： 1）三角架的紧固螺旋适度从紧； 2）仪器位置在架头中间，连接牢固，中心连接 螺旋适度从紧； 3）仪器上三个脚螺旋高度适中，可上可下，目 估使仪器基座上部ቤተ መጻሕፍቲ ባይዱ基座下部的底板平行。
②、“粗略对中” 粗略对中”
简述光学经纬仪对中整平的步骤
简述光学经纬仪对中整平的步骤光学经纬仪是一种用于测量水平角和垂直角的仪器，也是进行中整平的必备工具。
中整平是保证建筑物或其他结构物水平的重要步骤，下面介绍光学经纬仪对中整平的具体步骤。
步骤一：安装光学经纬仪需要选择一个相对平整的地面作为测量基准面，然后使用三角定位法将光学经纬仪放置在地面上。
在安装过程中，需要确保光学经纬仪水平放置，不要受到任何外部干扰。
步骤二：校准光学经纬仪在使用光学经纬仪进行中整平之前，需要进行校准以确保仪器准确。
具体来说，需要进行两个方面的校准：水平校准和垂直校准。
水平校准：将光学经纬仪旋转180度，检查水平圆盘上的气泡是否在中心线上。
如果气泡偏离中心线，需要通过调整三脚架平衡来使其恢复水平状态。
垂直校准：将光学经纬仪调整到垂直状态，然后检查垂直圆盘上的气泡是否在中心线上。
如果气泡偏离中心线，需要通过调整垂直圆盘上的调节螺丝来使其恢复垂直状态。
步骤三：测量基准点在进行中整平之前，需要测量基准点的高程和水平位置。
为了确保准确性，需要选择至少三个基准点，并测量它们的高程和水平位置。
步骤四：测量目标点在测量目标点之前，需要将光学经纬仪调整到水平状态，并将其对准基准点。
然后，通过旋转仪器和调节望远镜的高度，将目标点置于视野中心。
步骤五：计算偏差在将光学经纬仪对准目标点的过程中，会产生一定的偏差。
为了计算这些偏差，需要记录水平角度和垂直角度，并计算其与基准点之间的差值。
然后，根据这些差值来计算出目标点的高程和水平位置。
步骤六：调整目标点根据计算出的偏差值，需要对目标点进行调整，使其恢复水平状态。
具体来说，需要使用水平仪或水准仪来调整目标点，直到其与基准点的高程和水平位置相同。
步骤七：复查测量结果完成调整后，需要再次使用光学经纬仪对目标点进行测量。
如果结果与之前的测量结果相同，说明中整平已完成。
如果结果不同，需要重新进行调整和测量，直到达到准确的结果。
以上是光学经纬仪对中整平的详细步骤。
经纬仪对中整平的步骤
经纬仪对中整平的步骤嘿，朋友们！今天咱来聊聊经纬仪对中整平这档子事儿。
这可是测量工作中很关键的一步呢，就好像给房子打地基，可得稳稳当当的！你看啊，把经纬仪架起来就像是给它找了个家。
首先呢，咱得找个平坦的地儿，不然它待着都不舒服，还咋好好工作呀！然后把三脚架撑开，这三脚架就像是它的三条腿，得支棱稳了。
接下来就是对中啦！这就好比给经纬仪找个正中心的位置，让它能瞄准目标。
咱得通过移动三脚架，让经纬仪的中心和咱要测量的点重合。
这可得有点耐心，不能急，就跟瞄准靶心一样，得慢慢来。
你说要是没对好中，那不就偏了嘛，那后面的数据还能准吗？对中好了，就该整平啦！这整平就像是给经纬仪做个“按摩”，让它舒舒服服地平躺。
先调那个脚螺旋，让圆水准器里的气泡居中，这就像让它躺平了。
然后再转动经纬仪，看看长水准管里的气泡，再微调脚螺旋，让这个气泡也乖乖地跑到中间去。
这过程就好像在哄一个调皮的小孩，得有耐心，还得有技巧。
你想想，要是没整平，那仪器歪歪扭扭的，看出去的视线不也歪了嘛，那测出来的结果能对吗？所以啊，这对中整平可不能马虎，得认真对待。
咱再打个比方，经纬仪就像是一个挑剔的画家，对中整平就是给它准备好画布和画笔，只有准备好了这些，它才能画出精确的线条和图案。
要是画布歪了，画笔也不顺手，那能画出啥好画来呀！总之啊，经纬仪对中整平这事儿，看着简单，做起来可得细心加耐心。
每一个步骤都得好好把握，不能有丝毫马虎。
只有这样，我们才能得到准确可靠的测量数据，才能让我们的工作顺顺利利的。
所以啊，大家可别小瞧了这经纬仪对中整平，它可是测量工作中非常重要的一环呢！好好掌握它，让我们的测量工作更上一层楼吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
经纬仪、全站仪对中整平操作步骤及要领
对中整平共有五大步骤：1对中2粗平3精平4再对中5再精平?
一、对中：??
1、打开脚架安置仪器??
弯腰松开三个脚架固定螺旋打开脚架。
要领：左手扶脚架上端同时转动脚架，右手依次松开三个固定螺旋。
注意以松开能抽动架腿即可，不要松的太多。
直腰左手将脚架提起与肩同高，同时同时转动脚架，右手依次拧紧三个固定旋。
??
双手握两个架腿空间的下方，保持双手平行打开架腿，将脚架架在点位上方。
要领：三个架腿呈等边三角形，点位处在三角形的正中，每个架腿距离点40—50公分，同时眼睛与架头平视，保证架头水平。
取出经纬仪放在脚架上，用连接螺栓固定。
2、对中
调整对点器的物镜对光螺旋和目镜对光螺旋，看清地面点位和对点圆环，双手保持平行握住架腿，稍微提起两个脚架慢慢移动，使对点器对准点位。
要领：双手要保持平行，凭感觉保持架头平行，当架头不平行时，区分倾斜方向后，前后移动某一架腿，使架头平行。
（架头平行是保证整平速度的关键条件）?
二、粗平：??
1、看清园气泡所在位置，判别应该升高或降低那个架腿。
要领：必须用架腿进行粗平，不能用脚螺旋进行粗平，否则对点器偏离太多。
??
2、升降架腿使圆水准器泡居中。
要领：升降架腿时左手大拇指压在活动的架腿上，其余四只抓紧固定的架腿，这样即使松开紧固螺旋架腿也不会大起大落，同时还可以控制架腿的微调。
另外，升降架腿时，园气泡的移动范围只能在本位置的±90度内，否则会造成升降过量，影响粗平速度。
?
三、精平：??
1、将管水准器与任意两个脚螺旋平行，旋转这两个脚螺旋使长气泡居中。
要领：脚螺旋转动不能超过90度，否则造成对点器严重偏离点位。
?
2、将管水准器转动90度，与刚才的两个脚螺旋连线垂直，旋转剩下的一个脚螺旋使长气泡居中。
要领：此时一定不要转动步骤1中的两个螺旋，否则将破坏步骤1中调整好的平行线。
?
3、再返回转动90度，看气泡是否居中。
很可能稍有偏差，再调平。
?
四、再对中：??
1、看对点器是否还在点位中心，如不在中心，稍微松开连接螺旋，使仪器能够在架头上移动，轻轻移动仪器，使对点器精确对准点位，拧紧连接螺旋。
要领：此时的架头应该水平，否则移动仪器后将造成气泡严重偏离。
??
2、如果移动仪器不能使其对中，将仪器移回架头中心，拧紧连接螺旋，看对点器用三个脚螺旋对中，再重复进行粗平—精平—再对中操作。
?
五、再精平??
1、重复精平操作，严格使长气泡居中。
??
2、如果此项操作中，任何一个脚螺旋转动超过90度，还需要进行再对中—再精平。
