焦炉煤气制氢工艺存在的问题和应对
焦炉煤气制氢工艺存在的问题和应对
【摘要】：氢能是实现绿色可持续发展的重要载体，是世界能源变革发展的
重要方向。氢能的制取、储运应用是保障氢能产业发展的重要推手，其中，氢气
的制取更是重中之重。本文首先对焦炉煤气利用现状进行分析，然后介绍焦炉煤
气制氢基本原理及过程，最后结合实际，对焦炉煤气制氢中存在的问题及解决对
策展开探讨。
【关键词】：焦炉煤气；制氢工艺；问题和应对
引言
20世纪初期，我国的煤炭产业进入了高速发展的“黄金期”。煤炭约占能源
消费中70%，占据我国能源消费的主体位置。2020年《世界能源统计综述》显示2019年，世界煤炭总消耗157.86亿吨，仅我国的煤炭消耗量就高达81.67亿吨，占据世界总产量的51.7%。据统计，2020年我国的一次能源消费中煤炭占比约58%，这一数字意味着在未来的一段时间内，煤炭仍然是我国一次能源消费的主体。迫于全球气候压力，全球主要国家已就全球温室气体控制目标达成共识，也
均结介自身情况提出了碳中和发展的时间表，并出台了相应的政策支持氢能发展。在2021年全国两会上，碳达峰、碳中和被首次写入政府工作报告。在这一背景下，氢能正逐步登上能源舞台的中央，并在全球能源新格局中扮演重要角色。氢
气的“制、储、运、用”将是氢能产业发展的重要方向。氢气的廉价获取更是重
中之重，是氢能产业发展的根本，制氢的技术与成本在相当长一段时间内仍然是
亟待解决的问题。
1.焦炉煤气利用现状
焦炉煤气是钢铁工业或其他工厂煤炭碳化过程中重要的副产物，由H2
（55~60vol%）、CH4（23~27vol%),CO（5~8vol%）,CO2(小于2vol%)和微量杂质(如H2S)等组成。作为一种富含氢气的气体，近年来焦炉煤气的利用一直是人忙
研究的热点，这对炼钢行业的节能减排起着重要的作用。一般情况下，焦炉煤气
可作为加热炉或钢厂的发电厂的燃料，在一些情况下，富余的焦炉煤气会被燃烧掉，甚至会直接被排放到空气中，造成了巨大的能源浪费和严重的环墟污染。为
了从经济和环境两方面有效的利用焦炉煤气，焦炉煤气己经被用作生产增值产品
的原料，包括纯氢、甲醇、合成气和甲烷等。
2.焦炉煤气制氢概述
目前利用焦炉煤气制氢的方法主要有变压吸附和膜分离。此外还有其它氢分
离技术，如低温分离和水合物形成被提出作为替代变压吸附和膜分离用于焦炉煤
气制氢。变压吸附是一种能从焦炉煤气中有效分离出高纯度氢气的先进技术，并
且己经在商业上得到应用。不同的吸附剂材料都可用于氢气回收，最常见的是碳
质材料，氧化铝或沸石。变压吸附过程的缺点是能耗较高并且氢气产量低。膜分
离法也是一种可供选择的从焦炉煤气中获得高纯氢气的技术。膜分离法是一种压
力驱动工艺，具有操作简单、资金和运行成本低、能耗低等优点。渗透物(通过
膜后获得的气流)可以由这些组分富集，而渗余物(不通过膜的气流)可以富集其
余剩下的组分。膜技术中最重要的是膜反应器。但制备合格的膜反应器需要高超
的制造工艺，这对大规模的工业应用是一个巨大的挑战。同时变压吸附和膜分离
过程需要对焦炉煤气进行完全的预处理过程，才能避免在使用过程中杂质(如H2S、焦油)的毒害作用，并且焦炉煤气中的其它组分没有得到利用，如甲烷，一氧化
碳等，这也是对资源的浪费。
煤气化制氢是当前环境下工业大规模制氢的首选方式之一。其技术路线是通
过将原料煤在一定条件下气化，再经过净化、CO变换和分离提纯等处理，得到产
品氢气。
煤制氢技术具有原料低廉易获得、制氢成本低等优势。马文杰等人「们对比
了小同技术路线制氢的综介技术经济评价及成本析，结果表明，煤/石油焦制氢
的成本为0.74元/立方米，重质油制氢成本为1.42元/立方米。美国能源部对不
同规模、不同方案的制氢成本进行测算，也表明大规模制氢采用煤制氢更具有经
济介理性。在环境环保以及新能源发展战略的推动下，煤制氢也必将迎来广阔的
发展前景。
该方法的显著缺点是能量转化率低，当前主流的冷煤气制氢法产氢效率小到60%，与蒸汽轮机组发电效率相比依然存在明显的劣势。但在现有工艺条件下，通过煤气化、分离等工艺环节的优化对制氢效率的提高是有限度的。因此，煤制氢效率的提升需要HyPr-RING煤制氢、氧载体煤白接化学链气化制氢以及超临界水煤气化制氢发电等新型技术路线的开发。
原料煤或者煤焦与载氧的气化剂，在一定温度、一定压力下进行化学反应制取氢气的过程称为煤气化制氢气过程。以下以原料煤和水蒸气制氢为例，简述煤气化制氢过程如下：
（1）将煤与气化剂(水蒸气)在气化炉里气化生成水煤气;
（2）将水煤气通入除尘装置除去固体颗粒物;
（3）将去除固体颗粒物的水煤气通入脱硫装置进行脱硫得到纯净的水煤气;
（4）纯净水煤气进入转换器中制取氢气;
（5）通过变压吸附装置得到纯净的氢气。
煤气化制氢的工艺流程主要包括气化反应(得到水煤气)、净化反应(除尘、脱硫)、变换反应(制取氢气)、变压吸附(得到纯净氢气)，其工艺流程图如图1所示：
图1 煤气化制氢工艺流程图
3.常见问题及应对方案
3.1冬季脱茶器再生难度较高
冬季脱蔡器再生过程中，蒸汽热吹处理后极易结冰，并且缓冲罐内部己被带进冷凝液，最终会弱化煤气压缩机应用状态，增加设备运行阻力，同时，吸附压力也会受到不利影响。
应对方案：氮气加热处理后，应用热氮气非间断吹扫，以此加快冬季脱蔡器再生速度。
3.2煤气压缩机一级排气压力较强
一级排气压力增强情况极易发生于试车阶段，此时，煤气压缩机出口压力在0.25-0.29MPa之间，待压力值接近0.35MPa后，极易出现一级安全阀起跳现象。之所以会发生这一现象，主要受二级进气阀泄露影响。
应对方案：细致处理进气阀，适当降低或者及时更换进气阀垫。
3.3煤气压缩机进口压力较弱
受季节气温温差过大影响，冬季白天气温高于夜晚，煤气压缩机进口压力受夜晚低温影响不断降低，最后需要进行粗脱蔡器更换操作。主要是因为再生过程中会因蒸汽结成将粗脱蔡器出口封闭。
应对方案：适当降低粗脱蔡器阀门点位置，以便更好的满足防水需要，保证出口顺畅度。
结语
高炉煤气、焦炉煤气管线通过采用优势互补、集中调度、高效机组优先、降低高炉煤气峰谷用量起伏、充分利用气柜谷吸峰吐能力和内利产出激励等措施，焦炉煤气实现100%利用，高炉煤气利用率提升至99.9%，区域内煤气系统更加高效益生产和高质量发展。随着钢铁企业进人“微利时代”，加强区域合作已然成为应对资源瓶颈和环境压力的有效措施。煤气平衡探究是在国家钢铁企业集群化背景下，对区域性煤气资源利用和管理的典型事例，对钢铁企业进一步挖潜降本具有重要意义。
参考文献
[1]郭武杰,陈钢.焦炉煤气甲烷化富氢尾气制氢技术研究[J].燃料与化
工,2020,51(03)：26-28+31.
[2]雷秋晓,史义存,苏子义,牛鸿权.制氢技术的现状及发展前景[J].山东化工,2020,49(08)：72-75.
[3]谭静.煤气化、生物质气化制氢与电解水制氢的技术经济性比较[J].东方电气评论,2020,34(03)：28-31.
[4]杨小彦,陈刚,殷海龙,徐婕,张生军.不同原料制氢工艺技术方案分析及探讨[J].煤化工,2017,45(06)：40-43.
[5]陈毕杨,曹尚峰.焦炉煤气制氢方法的比较及成本分析[J].低温与特
气,2017,35(01)：28-30.
焦炉煤气制氢工艺存在的问题和应对
焦炉煤气制氢工艺存在的问题和应对 【摘要】：氢能是实现绿色可持续发展的重要载体，是世界能源变革发展的 重要方向。氢能的制取、储运应用是保障氢能产业发展的重要推手，其中，氢气 的制取更是重中之重。本文首先对焦炉煤气利用现状进行分析，然后介绍焦炉煤 气制氢基本原理及过程，最后结合实际，对焦炉煤气制氢中存在的问题及解决对 策展开探讨。 【关键词】：焦炉煤气；制氢工艺；问题和应对 引言 20世纪初期，我国的煤炭产业进入了高速发展的“黄金期”。煤炭约占能源 消费中70%，占据我国能源消费的主体位置。2020年《世界能源统计综述》显示2019年，世界煤炭总消耗157.86亿吨，仅我国的煤炭消耗量就高达81.67亿吨，占据世界总产量的51.7%。据统计，2020年我国的一次能源消费中煤炭占比约58%，这一数字意味着在未来的一段时间内，煤炭仍然是我国一次能源消费的主体。迫于全球气候压力，全球主要国家已就全球温室气体控制目标达成共识，也 均结介自身情况提出了碳中和发展的时间表，并出台了相应的政策支持氢能发展。在2021年全国两会上，碳达峰、碳中和被首次写入政府工作报告。在这一背景下，氢能正逐步登上能源舞台的中央，并在全球能源新格局中扮演重要角色。氢 气的“制、储、运、用”将是氢能产业发展的重要方向。氢气的廉价获取更是重 中之重，是氢能产业发展的根本，制氢的技术与成本在相当长一段时间内仍然是 亟待解决的问题。 1.焦炉煤气利用现状 焦炉煤气是钢铁工业或其他工厂煤炭碳化过程中重要的副产物，由H2 （55~60vol%）、CH4（23~27vol%),CO（5~8vol%）,CO2(小于2vol%)和微量杂质(如H2S)等组成。作为一种富含氢气的气体，近年来焦炉煤气的利用一直是人忙 研究的热点，这对炼钢行业的节能减排起着重要的作用。一般情况下，焦炉煤气
焦化厂煤气回收净化过程中的问题与治理
焦化厂煤气回收净化过程中的问题与治 理 摘要：焦炉煤气净化是炼焦煤在进行炼焦过程中必不可少的工作，也是整个 炼焦过程中十分重要的环节。一直以来，我国对焦炉煤气净化工作的进行主要采 用以往传统的煤气回收方式，从而来达到煤气净化的目的，尽可能地减少煤气对 环境的污染。炼焦行业也得到了迅速的进步和完善，其中最核心的技术就是煤气 净化技术，该技术具有多项优点和优良性质，此技术被应用在很多焦化厂的实际 生产与制造中。 关键词：焦化厂；煤气回收净化；治理技术 焦化厂煤气净化回收系统煤气主线为荒煤气首先进人横管式初冷器除去煤气 中的大部分焦油、萘等杂质，然后再由电捕焦油器进一步除去夹带的焦油雾，再 用鼓风机送人预冷塔、脱硫塔除去煤气中的硫化氢后，进人饱和器脱除煤气中 的氨，最后经终冷塔、洗苯塔脱除芳烃类物质后外送。附属工序有生化处理、剩 余氨水蒸氨、水泵房等。在煤气净化过程中产生的剩余氨水在90年代初期流行 采用脱酸蒸氨的方法来进行处理，即应用了呈碱性的氨与酸性硫化氢反应进而进 行化学产物的无害处理。 一、焦炉煤气净化回收存在的问题 1、冷却水水质恶化。为实现废水零排放、水资源循环利用，有些厂家将生 化出水兑入循环水系统，此举在减少废水排放、节约水资源方面取得了巨大的效益，但同时也带来了一系列的负面问题。生化细菌在循环水中存活繁殖，形成了 大量的生化粘泥类物质，随水循环带入各个换热、冷却设备，并在设备流通表面 沉降积累造成设备堵塞，降低了水流通量和传热系数，造成大量的温度指标超标，更严重的是部分设备因冷却效果不善而不能正常运行。水系统兑入生化水以后， 因冷却水水质变差，排污途径减少，只能通过生化系统作为稀释水消耗少量的水
焦化厂焦炉煤气二级加氢转化、二级脱硫工艺分析与设计技术实施方案
焦化厂焦炉煤气二级加氢转化、二级脱硫工艺 分析与设计技术实施方案 1.二级加氢转化： 二级加氢转化器负责将经一级脱硫后焦炉煤气中剩余的少量的有机硫尤其是较难加氢转化的部分有机硫进一步加氢转化生成硫化氢。 设计上选用的催化剂是镍钼加氢转化催化剂，其作用机理与铁钼系列催化剂相同。 实际运行中由于到二级加氢转化器人口时气体温度相对较高，且催化剂床层温升大，常常导致二级加氢转化器出口及二级脱硫槽超温。 有的厂家为解决二级加氢转化器的超温现象，在其催化剂床层增加了冷激线，然而在实际生产中此冷激线不易开的过大，否则会导致脱硫负荷后移，影响脱硫工艺的整体经济运行。 因此控制二级加氢转化器的入口温度和催化剂床层温升才是优先调节手段。 然而控制入口温度又限制了一级加氢转化器床层及出口温度的提升而影响催化剂活性的充分发挥，尤其在后期需要提温增强活性时。 另外镍钼加氢转化催化剂的生产成本也较高，是铁钼系列的2～3倍。
鉴于此，一种新型钛系有机硫加氢转化催化剂(主要成分为二氧化钛)： 温升小，且其使用前不必硫化，用在二级加氢转化器的位置，可以适当提高一级加氢转化器的床层温度，而不用担心后系统超温。 但在使用过程也出现了新问题：由于其发热量低，床层温升偏小又导致二级脱硫槽及工段出口温度偏低，这对于预加氢转化器入口的焦炉气用高温转化气换热提温的工艺来说，脱硫工段出口温度的偏低导致与其换热的焦炉气预热器出口的转化气温度(亦即焦炉气初预热器入口的转化气温度)降低，从而进一步影响焦炉气初预热器出口的焦炉气温度(亦即预加氢转化器的入口温度)的提升，尤其是在预加氢转化器及一级加氢转化器使用后期，催化剂床层温升减小后，此影响更加明显，系统的热量平衡受到影响。 以上分析可知二级加氢转化器催化剂床层的温升对整个脱硫系统温度与热量平衡有很大的影响，因此对于其催化剂的选择要满足两点： 一是具有少量的有机硫加氢转化作用， 二是催化剂床层具有合适的发热量、温升，确保系统的热量平衡。 为此其催化剂的选择可考虑两种方案： 一是将一级加氢转化器更换下催化剂中，状况较好的部分用
焦炉煤气净化防止焦油堵塞的措施
焦炉煤气净化防止焦油堵塞的措施 焦炉煤气净化防止焦油堵塞的措施 简介 焦炉煤气净化是指对炼焦煤气中的焦油进行处理，以防止焦油在管道中堵塞造成设备故障和运行不稳定。本文将详细介绍一些常用的措施，帮助您更好地了解和应对焦油堵塞的问题。 措施一：焦炉煤气冷凝除焦油 通过冷凝方法将焦炉煤气中的焦油液态化，然后通过分离装置将其与气体分离，以减少焦油的含量。具体方法包括： - 采用冷凝器：将高温的炼焦煤气通过冷凝器进行冷却，使焦油液态化，然后利用重力或离心分离器将焦油与气体分离。 - 使用不同冷却介质：根据炉温和气体成分的不同，选择适当的冷却介质，例如水、油等，在冷凝过程中加速焦油的凝聚和分离。 - 控制冷凝温度：通过调整冷凝温度来控制焦油的凝聚速度和分离效果，以达到最佳的净化效果。 措施二：煤气净化装置的优化 对煤气净化装置进行合理的优化和改造，以提高焦油的分离效率和净化效果，常见措施包括： - 更换或增加过滤设备：在净化装置中增加合适的过滤设备，如滤网、过滤器等，可有效地去除焦油颗粒，减少堵塞风险。 - 提高设备的分离效率：通过调整设备的工艺参数、增加分离区域等方式，提高焦油与气体的分离效率，减少焦油对设备
的影响。 - 定期维护和清洗：定期对净化装置进行维护和清洗，清除 积聚的焦油和杂质，保持装置的正常运行。 措施三：焦炉煤气水洗除焦油 焦炉煤气水洗是常用的除焦油措施之一，通过将炼焦煤气与水进 行接触，利用水溶解焦油并与气体分离，具体方法包括： - 采用喷淋塔：将水通过喷嘴均匀喷洒到炼焦煤气中，使焦油与水接触溶解，然 后通过分离装置将水和焦油分离。 - 使用洗涤剂增效：在水中加入适 量的洗涤剂，能够增加焦油的溶解度和分离效果，提高净化效率。 - 控制水气比：合理控制焦炉煤气与水的比例，以确保焦油能够充分溶 解和分离。 结论 焦炉煤气净化是防止焦油堵塞的重要措施，通过采取合适的方法 和优化净化装置，可以有效地减少焦油含量，降低堵塞风险。同时， 对净化装置进行定期维护和清洗，可以保持设备的正常运行。在实际 生产中，我们应积极采取措施，提高焦炉煤气净化的效果，确保焦炉 稳定运行和生产安全。 以上就是一些常见的焦炉煤气净化防止焦油堵塞的措施，希望对 您有所帮助！ 措施四：焦炉煤气调节和分离 通过调节焦炉煤气的温度和压力，实现焦油与气体的分离和净化。具体方法包括： - 煤气冷却：采用煤气冷却装置，将高温煤气通过冷

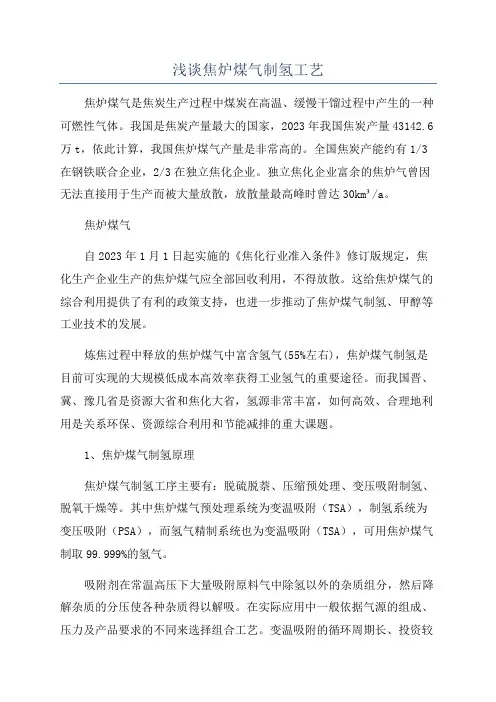

浅谈焦炉煤气制氢工艺
