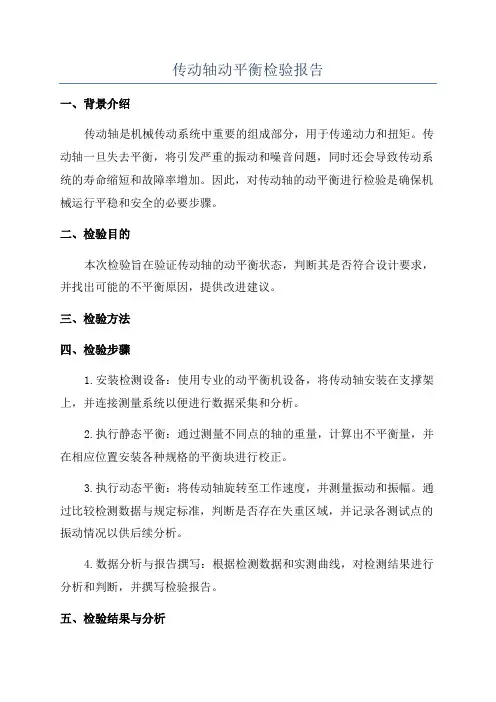

传动轴动平衡检验报告

传动轴动平衡检验报告一、背景介绍传动轴是机械传动系统中重要的组成部分，用于传递动力和扭矩。

传动轴一旦失去平衡，将引发严重的振动和噪音问题，同时还会导致传动系统的寿命缩短和故障率增加。

因此，对传动轴的动平衡进行检验是确保机械运行平稳和安全的必要步骤。

二、检验目的本次检验旨在验证传动轴的动平衡状态，判断其是否符合设计要求，并找出可能的不平衡原因，提供改进建议。

三、检验方法四、检验步骤1.安装检测设备：使用专业的动平衡机设备，将传动轴安装在支撑架上，并连接测量系统以便进行数据采集和分析。

2.执行静态平衡：通过测量不同点的轴的重量，计算出不平衡量，并在相应位置安装各种规格的平衡块进行校正。

3.执行动态平衡：将传动轴旋转至工作速度，并测量振动和振幅。

通过比较检测数据与规定标准，判断是否存在失重区域，并记录各测试点的振动情况以供后续分析。

4.数据分析与报告撰写：根据检测数据和实测曲线，对检测结果进行分析和判断，并撰写检验报告。

五、检验结果与分析通过本次动平衡检验，我们得到了以下结果：1.传动轴的静态平衡状态良好，各测点的不平衡量在设计要求范围内。

2.传动轴的动态平衡状态存在一定问题，部分测点的振动超过了规定标准。

通过分析，发现失重区域主要集中在轴的其中一段，可能是由于工艺制造或装配过程中的误差导致的。

六、改进建议根据检验结果和分析1.对于静态平衡问题，不需要额外的调整措施，可以继续使用。

2.对于动态平衡问题，建议进行精细调整。

可以通过增加或减少相应位置的平衡块来达到动态平衡。

同时，还需要关注传动轴的加工工艺和装配工艺，提高精度和减小误差，防止不平衡现象的再次发生。

七、结论本次传动轴动平衡检验结果表明传动轴的静态平衡状态良好，但动态平衡存在一定问题。

根据分析结果，提出了相应的改进建议。

通过实施改进措施，可以进一步提高传动轴的动平衡状态，保障机械传动系统的平稳运行和安全性。

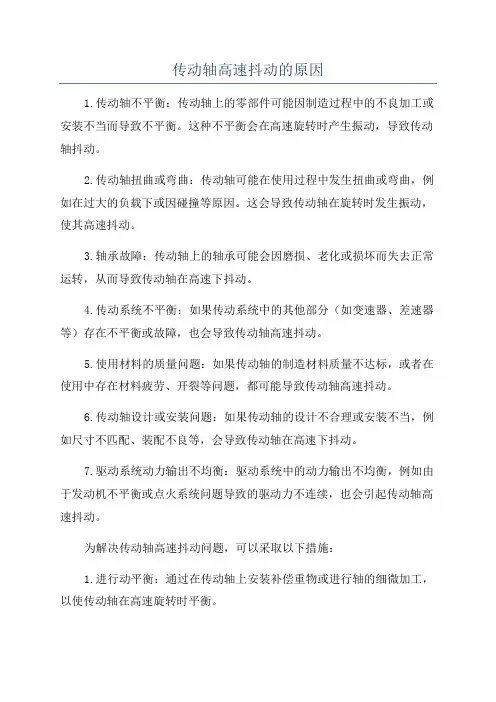

传动轴高速抖动的原因

传动轴高速抖动的原因1.传动轴不平衡：传动轴上的零部件可能因制造过程中的不良加工或安装不当而导致不平衡。

这种不平衡会在高速旋转时产生振动，导致传动轴抖动。

2.传动轴扭曲或弯曲：传动轴可能在使用过程中发生扭曲或弯曲，例如在过大的负载下或因碰撞等原因。

这会导致传动轴在旋转时发生振动，使其高速抖动。

3.轴承故障：传动轴上的轴承可能会因磨损、老化或损坏而失去正常运转，从而导致传动轴在高速下抖动。

4.传动系统不平衡：如果传动系统中的其他部分（如变速器、差速器等）存在不平衡或故障，也会导致传动轴高速抖动。

5.使用材料的质量问题：如果传动轴的制造材料质量不达标，或者在使用中存在材料疲劳、开裂等问题，都可能导致传动轴高速抖动。

6.传动轴设计或安装问题：如果传动轴的设计不合理或安装不当，例如尺寸不匹配、装配不良等，会导致传动轴在高速下抖动。

7.驱动系统动力输出不均衡：驱动系统中的动力输出不均衡，例如由于发动机不平衡或点火系统问题导致的驱动力不连续，也会引起传动轴高速抖动。

为解决传动轴高速抖动问题，可以采取以下措施：1.进行动平衡：通过在传动轴上安装补偿重物或进行轴的细微加工，以使传动轴在高速旋转时平衡。

2.更换轴承：如发现轴承故障，应即时更换损坏的轴承以确保传动轴正常运转。

3.修复或更换传动轴：如果传动轴发生扭曲、弯曲或其他严重损坏，应及时修复或更换传动轴。

4.进行系统平衡：对于整个传动系统，要确保各个零部件的匹配性和正常运转，如检查变速器、差速器等部件是否存在故障，及时进行维修或更换。

5.改善材料和制造工艺：在传动轴的制造过程中，选择优质材料，确保制造工艺符合标准，以避免材料质量问题和制造缺陷。

6.优化设计和安装：在传动轴的设计和安装中，应充分考虑尺寸匹配、装配工艺和质量控制，以确保传动轴的正常运转。

7.修复或调整驱动系统：如发现驱动系统动力输出不均衡的问题，应及时修复或调整驱动系统，以消除传动轴高速抖动的原因。

汽车传动轴振动和异响的原因——宝典

汽车传动轴振动和异响的原因——宝典1.传动轴不平衡：传动轴在使用过程中可能会因为各种原因而不平衡。

这通常是因为轴的制造过程中存在问题，或者在使用过程中轴上的配重失效了。

不平衡的传动轴会导致车辆在高速行驶时出现振动和异响。

解决这个问题的方法是重新平衡传动轴，或者更换一个新的传动轴。

2.传动轴老化和磨损：长时间的使用会导致传动轴的老化和磨损。

这些问题可能会导致传动轴的松动和偏移，从而引起振动和异响。

解决这个问题的方法是更换一个新的传动轴，或者进行维修和加固。

3.传动轴轴承故障：传动轴上的轴承可能会因为长时间的使用而失效。

当轴承发生故障时，传动轴会出现振动和异响。

解决这个问题的方法是更换一个新的轴承。

4.传动系统的错位：当传动系统的各个部分不正确安装时，会导致传动轴的错位。

这种错位会引起传动轴的振动和异响。

解决这个问题的方法是重新调整和安装传动系统的各个部分。

5.传动轴松动：传动轴在使用过程中可能会因为松动而引起振动和异响。

这通常是由于传动轴的连接螺栓松动或者传动轴的支撑装置松动所导致的。

解决这个问题的方法是进行适当的紧固和固定。

6.其他故障部件：除了传动轴本身，其他与传动系统相关的部件也有可能导致振动和异响。

例如，离合器和传动器等部件的故障也会引起这些问题。

解决这个问题的方法是检查和修理这些部件。

总之，汽车传动轴振动和异响的原因可能有很多种。

对于车主来说，及时的检查和维修非常重要，以避免更严重的损坏和安全隐患。

如果你对自己进行维修没有信心，建议寻求专业的技术支持和帮助。

齿轮传动轴的动力学特性与稳定性分析

齿轮传动轴的动力学特性与稳定性分析摘要：齿轮传动轴是机械系统中常用的一种传动装置，其在工程应用中起着重要的作用。

本文旨在研究齿轮传动轴的动力学特性与稳定性，通过分析齿轮传动轴的振动特性，探讨齿轮传动轴的稳定性问题。

1.引言齿轮传动轴是一种常见的转动传动装置，可将电动机等动力源的转速和扭矩传递到负载上。

在实际工程应用中，齿轮传动轴的振动问题对于传动的可靠性和使用寿命起着重要的影响。

因此，对齿轮传动轴的动力学特性与稳定性进行深入研究具有重要意义。

2.齿轮传动轴的动力学特性齿轮传动轴的动力学特性主要包括振动特性和动力响应特性两个方面。

2.1 振动特性齿轮传动轴在传动过程中会受到各种外部激励的作用，如转矩激励、不平衡力激励等。

这些激励会引起齿轮传动轴的振动，产生各种振型，包括轴向振动、弯曲振动和扭转振动等。

振动特性的研究可以通过振动测试和有限元仿真等方法进行。

2.2 动力响应特性齿轮传动轴在受到外部激励时会产生动力响应，即产生相应的转速和扭矩变化。

对于齿轮传动轴来说，动力响应的主要问题是转矩涨落和动力传递误差。

通过分析转矩涨落和动力传递误差的大小和频率特性，可以评估齿轮传动轴的动力性能和传动效率。

3.齿轮传动轴的稳定性分析齿轮传动轴的稳定性指的是齿轮传动轴在一定速度范围内的转速稳定性和转向稳定性。

稳定性问题是齿轮传动轴设计和应用中需要重点考虑的问题。

3.1 转速稳定性转速稳定性是指齿轮传动轴在工作过程中转速的稳定性能。

转速的不稳定性主要由于转矩涨落引起，而转矩涨落又与齿轮传动轴的结构和工作条件有关。

在设计齿轮传动轴时，可以采用增加刚度和减小转矩涨落的方法来提高转速的稳定性。

3.2 转向稳定性转向稳定性是指齿轮传动轴在工作过程中转向的稳定性能。

在齿轮传动轴中，转向不稳定性主要是由于基本频率的共振引起的。

因此，在齿轮传动轴的设计过程中，需要仔细选择齿轮的参数和优化齿轮传动轴的结构，以提高转向的稳定性。

4.影响齿轮传动轴稳定性的因素齿轮传动轴的稳定性受到多种因素的影响，包括设计参数、工作条件和制造误差等。

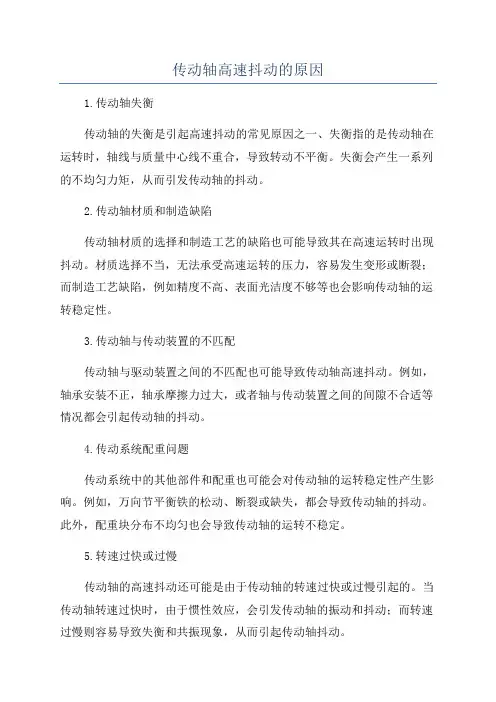

传动轴高速抖动的原因

传动轴高速抖动的原因1.传动轴失衡传动轴的失衡是引起高速抖动的常见原因之一、失衡指的是传动轴在运转时，轴线与质量中心线不重合，导致转动不平衡。

失衡会产生一系列的不均匀力矩，从而引发传动轴的抖动。

2.传动轴材质和制造缺陷传动轴材质的选择和制造工艺的缺陷也可能导致其在高速运转时出现抖动。

材质选择不当，无法承受高速运转的压力，容易发生变形或断裂；而制造工艺缺陷，例如精度不高、表面光洁度不够等也会影响传动轴的运转稳定性。

3.传动轴与传动装置的不匹配传动轴与驱动装置之间的不匹配也可能导致传动轴高速抖动。

例如，轴承安装不正，轴承摩擦力过大，或者轴与传动装置之间的间隙不合适等情况都会引起传动轴的抖动。

4.传动系统配重问题传动系统中的其他部件和配重也可能会对传动轴的运转稳定性产生影响。

例如，万向节平衡铁的松动、断裂或缺失，都会导致传动轴的抖动。

此外，配重块分布不均匀也会导致传动轴的运转不稳定。

5.转速过快或过慢传动轴的高速抖动还可能是由于传动轴的转速过快或过慢引起的。

当传动轴转速过快时，由于惯性效应，会引发传动轴的振动和抖动；而转速过慢则容易导致失衡和共振现象，从而引起传动轴抖动。

6.传动轴受损或老化长期使用和磨损会导致传动轴的性能下降，例如轴的强度减弱、表面磨损等，这些因素都会导致传动轴在高速运转时出现抖动。

7.粗糙路面和不平衡荷载粗糙的路面和不平衡的荷载也可能导致传动轴高速抖动。

当车辆行驶在凹凸不平的路面上，或者载荷分布不均匀时，会通过传动系统传递到传动轴上，引发抖动现象。

为了解决传动轴高速抖动的问题，可以采取以下措施：1.平衡传动轴定期对传动轴进行动平衡处理，确保轴线与质量中心线重合，减少传动轴的失衡现象。

2.优化材质和制造工艺选择合适的材质，并确保传动轴的制造工艺合格，减少材质和工艺带来的不稳定因素。

3.检查和调整传动系统的配重定期检查和调整传动系统中的各个部件的配重，确保其均衡和稳定。

4.控制转速在设计和使用传动轴时，注意控制转速范围，避免过快或过慢的转速。

齿轮传动轴的动态特性测试与模态分析

齿轮传动轴的动态特性测试与模态分析引言齿轮传动系统在机械装置中扮演着关键的角色，它通过齿轮的相互啮合传递力与运动。

在实际应用中，齿轮传动轴的动态特性对于确保传动系统的稳定性、可靠性以及寿命都起着至关重要的作用。

本文将深入探讨齿轮传动轴的动态特性测试与模态分析，以提供对传动系统性能优化的基础理论和实践指导。

一、齿轮传动轴动态特性的测试方法1. 强制激励法强制激励法是一种常用的齿轮传动轴动态测试方法，它通过对传动轴施加特定的荷载或力矩，从而观察其自由振动状态下的响应特性。

一般情况下，引入外加力或力矩后，通过合适的传感器采集传动轴的振动响应信号，并将其转化为频谱图分析，可以获得传动轴在不同激励条件下的振动模态。

2. 自由振动法自由振动法是另一种常用的齿轮传动轴动态测试方法，它在没有外界强制激励的情况下，通过对传动轴施加初速度或初位移，观察其自由振动过程中的响应特性。

测试时应尽量降低传动轴的阻尼，以减小振动信号的衰减，并采集振动响应信号进行频谱分析，进而得到传动轴的振动模态。

二、齿轮传动轴的模态分析1. 模态分析的基本原理模态分析是一种通过对某个结构或系统施加激励并测量其振动响应，来研究其特定振动模态的方法。

在齿轮传动轴的模态分析中，通过将传动轴固定在一端，施加激励并测量振动响应，可以得到传动轴的自由振动模态频率、振型和阻尼比等信息。

这些信息对于齿轮传动轴的动态特性和谐波分析等方面具有重要的意义。

2. 模态分析的步骤a. 激励源与传感器的安装：在模态分析实验中，需要选择合适的激励源，如锤击法、电磁激振器等，并通过传感器采集传动轴的振动信号。

传感器通常安装在传动轴的不同位置，以获取全面的振动模态信息。

b. 数据采集与处理：采集传感器测得的振动信号，并对其进行滤波和放大等处理。

通常使用频谱分析方法将时域信号转换为频域信号，得到传动轴不同频率上的振动响应特性。

c. 振型识别与模态提取：通过对频谱图的分析，可以识别出传动轴的振动模态，并提取出相应的模态参数，如频率、振型和阻尼比。

基于ADAMS的汽车传动轴振动现象仿真分析

基于ADAMS的汽车传动轴振动现象仿真分析Chapter 1 IntroductionIn recent years, with the development of automotive technology, the design concept of cars has gradually shifted from performance-oriented to comfort-oriented. Improvements in ride comfort have become increasingly important for vehicle manufacturers, and the transmission shaft vibration phenomenon has received much attention. Vibration of the transmission shaft can cause not only noise and discomfort for passengers but also damage to the vehicle. Therefore, it is important to analyze the transmission shaft vibration using simulation methods. This paper aims to simulate and analyze the transmission shaft vibration phenomenon using the ADAMS software.Chapter 2 Transmission Shaft Dynamics AnalysisThe transmission shaft dynamics analysis is the foundation of the simulation and analysis of transmission shaft vibration. The dynamics analysis includes the determination of the natural frequency, modal shape, and mode of vibration of the transmission shaft. After the modal analysis of the transmission shaft, the dynamics model is established using the ADAMS software to simulate the vibration of the transmission shaft.Chapter 3 Simulation of Transmission Shaft VibrationIn this chapter, a simulation of the transmission shaft vibration is carried out using the ADAMS software. The simulation includes the determination of the vibration displacement, acceleration, and speed of the transmission shaft at different speeds. The simulation also includes the analysis of the vibration frequency and the transfer of force to other components. The results of the simulationare analyzed to determine the impact of the driving speed, load, and other factors on the transmission shaft vibration.Chapter 4 Analysis of Transmission Shaft VibrationIn this chapter, the results of the simulation are analyzed and the causes of the transmission shaft vibration are identified. The analysis includes the identification of the main factors affecting the vibration, such as the stiffness and mass of the transmission shaft, the balance of the propeller shaft, and the connection between the transmission shaft and other components. Solutions are proposed to reduce the vibration of the transmission shaft by adjusting the design parameters and improving the manufacturing process. Chapter 5 ConclusionThis paper comprehensively analyzes the transmission shaft vibration phenomenon using the ADAMS software. The simulation and analysis results provide a reference for the design and manufacturing of transmission shafts and can help improve the ride comfort and reliability of the vehicle. In the future, this method can be applied to the analysis of transmission shaft vibration in various types of vehicles, providing theoretical support for the optimization of the design and manufacturing process of automotive transmission systems.。

汽车传动系统故障的分析和解决方法

汽车传动系统故障的分析和解决方法一、引言汽车传动系统是保证汽车正常行驶的重要组成部分，当传动系统出现故障时，会严重影响汽车的性能和安全。

本文旨在分析常见的汽车传动系统故障原因，并提供相应的解决方法。

二、故障原因与分析1. 异常振动当汽车传动系统发生异常振动时，可能的原因包括：- 传动轴不平衡：传动轴失衡会导致振动，可通过动平衡技术进行修复。

- 传动系统配件松动：检查传动系统的螺栓和连接件是否紧固，如松动则紧固。

- 传动系统配件磨损：检查传动系统的零部件，如发现磨损严重，需更换。

解决方法：修复或更换受损配件，保证传动系统平稳运行。

2. 漏油传动系统出现漏油是常见故障之一，可能的原因有：- 密封件老化失效：检查传动系统的各个密封件，如发现老化失效，需更换。

- 油封磨损：传动系统的油封磨损严重时会导致漏油，需更换损坏的油封。

解决方法：更换受损密封件和油封，并定期检查是否有漏油情况。

3. 排挡困难当汽车传动系统出现排挡困难现象时，可能的原因包括：- 换挡杆机械故障：检查换挡杆及相关机械连接是否正常，如发现异常，进行修复或更换。

- 离合器故障：检查离合器的工作状态，如压盘变形或打滑等，需修复或更换离合器。

解决方法：修复或更换受损的部件，并确保换挡杆和离合器的正常工作。

4. 异常噪音汽车传动系统出现异常噪音可能由以下原因引起：- 传动轴不平衡：需进行传动轴的动平衡处理，消除振动产生的噪音。

- 齿轮磨损：检查传动系统的齿轮，如有磨损则需更换受损齿轮以消除噪音。

解决方法：修复或更换引起噪音的传动系统零部件。

三、预防与维护措施为避免汽车传动系统故障的发生，以下是一些预防和维护措施的建议：1. 定期检查：定期检查汽车传动系统的状态，包括传动轴、密封件、油封等，以及传动系统是否有异响和异常振动。

2. 注意换挡：合理使用换挡技巧，避免剧烈踩离合器和急剧调整挂档，减少对传动系统的损伤。

3. 停车前放松：在停车前，将挂入空挡并松开离合器，以减少传动系统的负荷。

基于ADAMS的柔性传动轴系扭转振动分析_沈玉凤

文章编号:1004-2539(2007)06-0078-03基于ADAMS的柔性传动轴系扭转振动分析(山东理工大学交通与车辆学院,　山东淄博　255049)　沈玉凤　李伟伟　邹广德摘要　基于多体动力学分析软件ADAMS,建立了柔性传动轴系的虚拟样机模型,分析了弹性联轴节对系统自振频率的影响,为有效地避免轴系因扭转共振产生破坏失效提供理论依据。

关键词　ADAMS　扭转振动　固有频率　柔性体引言机器或零件的自振频率和周期性外力的变化频率相等或接近时,会发生共振;要避开共振区,可以使自振频率和外力作用的频率不相等也不接近;由于外力作用的频率决定于工作的转速和往复行程数,它通常是不可能改变的[1]。

为了防止扭转共振的产生,人们对传动轴采取了多种处理方法,其中比较有效的方法之一就是将刚性联轴节改变为弹性联轴节,用改变零件自振频率的方法来避免共振。

但如果采用弹性联轴节的传动轴的固有频率与发动机的激振力矩频率不匹配的话,同样也会产生扭转共振。

为了避免扭转共振的产生,必须对弹性联轴节、传动轴和发动机所组成的轴系进行合理匹配,为此需要对轴系进行扭振分析。

汽车振动测量通常难以分析研究,往往是由于不同构件对振动轴系的特殊影响很难被区分,在这种情况下,虚拟样机的使用为研究分析振动现象提供了合适的方法[2]。

ADAMS能够对虚拟样机机械系统进行静力学、运动学和动力学分析,在某种特殊的条件下,多柔体系统动力学也能够被求解[3]。

为了精确模拟整个系统的运动,考虑构件的弹性变形,本文利用ADAMS软件对柔性传动轴进行扭转振动仿真分析,得出传动轴系扭转振动的固有频率、共振时发动机的临界转速,进而找出与发动机相匹配的合适轴系参数,为试验分析提供理论依据。

1　柔性构件的建模1.1　ADAMS柔性体理论[4]ADAMS/Flex模块中的柔性体是用离散化的若干个单元的有限个结点自由度来表示无限多个自由度。

这些单元结点的弹性变形可以近似地用少量模态的线性组合来表示。

齿轮传动系统传动轴模态仿真及振动实验测试研究

-111 -
•信息技术•
王冰•齿轮传动系统传动轴模ห้องสมุดไป่ตู้仿真及振动实验测试研究
间，经对比发现，传动轴最低固有频率已经超过最高啮合频率,因此可以避免齿轮箱与传动轴出现共振的情况。
3传动轴振动试验
选择四级减速结构作为测试平台，图4为测试平台组成结构。齿轮传动比等于1 : 1,保持1 200 r/min的转速, 以12 000 Hz的频率进行采样，按照逐级方式完成载荷的加载过程，逐渐提高负载到800 Nm,使用CA-YD-186压电传感器。利用MED对传动轴振动信号进行处理。仿真数据如图5所示。
以及振型参数进行分析可知，传动轴发生了局部振动并存在扭转的现象，当模态阶数增大后，获得了更明显振型。传动轴前6阶频率介于625 ~ 1 339 Hz之间,并且最低固有频率也大于最高啮合频率，从而避免了齿轮箱与传动轴发生共振的问题。采用MED分解加速度振动信号，得到前 2阶IMF分量,再通过切片双谱测试减小模态混叠程度，达到信号数据简化的效果，以上测试结果表明，可以通过实验分析过程设计传动轴结构。
输出 T1
Z1 Z2
1-液黏装置
Z3 Z4
Z5 Z6
图1齿轮传动系统结构组成示意图
前处理创，建项分了析｝LJ^定儿藪义环材料口添加几何LJ定义零件
模型
行为丿
后处理
分析选项定义边界
、设置
条件
图2模态分析流程
采用QT500传动轴作为测试对象，传动轴输出通过轴承进行支撑，依次设置了 Cylindrical Support和 Displacement两种约束方式。
12 3
4
5 6 7 8 9 10
1—调速电机;2—联轴器；3—传动齿轮箱;4—转速仪；

传动轴动平衡检测教程

传动轴动平衡检测教程1. 背景介绍传动轴是用于传输动力和扭矩的重要部件，广泛应用于各种机械和汽车等设备中。

然而，由于制造过程中的误差和磨损等原因，传动轴可能会出现动平衡问题。

动平衡问题会导致传动轴在高速旋转时产生振动和噪音，进而影响设备的工作效率和寿命。

因此，动平衡检测对于确保传动轴的正常运行至关重要。

2. 动平衡检测原理动平衡检测是通过测量传动轴的振动来确定其是否存在不平衡问题并评估其严重程度。

传动轴的不平衡可以分为静不平衡和动不平衡两种情况。

静不平衡是指传动轴在一个平面上的质量分布不均匀，导致在轴的两个端点产生离心力，从而使轴发生垂直振动。

动不平衡则是指传动轴在旋转过程中，由于质量分布不均匀而产生的偏心力，导致轴发生横向振动。

3. 动平衡检测设备动平衡检测需要使用专业的设备进行测量和分析。

以下是常用的动平衡检测设备：•动平衡机：动平衡机是用于传动轴动平衡检测的主要设备。

通过将传动轴安装在动平衡机上，并在高速旋转时测量振动和偏差，可以判断传动轴是否存在不平衡问题。

•振动测量仪：振动测量仪是用于测量传动轴振动幅值和频率的设备。

传动轴在高速旋转时会产生振动，通过振动测量仪可以定量地测量传动轴的振动情况。

4. 动平衡检测步骤下面介绍传动轴动平衡检测的一般步骤：4.1 准备工作在进行动平衡检测之前，首先需要确保动平衡机和振动测量仪的工作状态良好，并进行校准。

同时，确保传动轴表面干净，并检查是否有任何损坏或磨损。

4.2 安装传动轴将传动轴安装在动平衡机上，并确保轴固定牢固。

在安装过程中，注意对称性，确保传动轴在动平衡机上的安装位置均匀分布。

4.3 进行测量启动动平衡机，使传动轴高速旋转。

同时，使用振动测量仪实时测量传动轴的振动情况。

通过分析振动幅值和频率，可以判断传动轴是否存在动平衡问题。

4.4 分析结果根据振动测量仪的数据分析结果，评估传动轴的动平衡状态。

如果存在不平衡问题，可以采取相应的修复措施，如增加或删除平衡块等。

传动轴振动和噪声的原因

传动轴振动和噪声的原因
传动轴振动和噪声的原因可能有以下几种：
1. 不平衡：传动轴的不平衡是导致振动和噪声的主要原因之一。

当传动轴的重心与旋转中心不重合时，会产生不平衡的力，导致轴的振动。

这种不平衡可能是由于制造误差、传动轴的弯曲或损坏、安装不当等引起的。

2. 轴承故障：传动轴通常通过轴承支撑在车架或其他结构上。

如果轴承出现故障，如磨损、损坏或润滑不良，会导致轴的不稳定和振动。

这可能会产生噪音，并加剧轴的振动。

3. 联轴节问题：联轴节用于连接传动轴和驱动源（如发动机或变速器）。

如果联轴节出现故障，如松动、磨损或不正确的安装，会导致传动轴的振动和噪声。

4. 传动轴变形：传动轴在使用过程中可能会受到扭曲、弯曲或其他形式的变形。

这些变形会导致轴的不平衡和振动，进而产生噪声。

5. 齿轮啮合问题：如果传动轴上有齿轮传动装置（如变速器），齿轮的啮合不良、磨损或损坏也会导致振动和噪声。

6. 共振：传动轴的振动频率可能与车辆的固有频率接近，导致共振现象。

在共振条件下，振动会被放大，产生更大的噪声。

7. 外部激励：传动轴可能受到外部激励源的影响，如路面不平整、车轮不平衡或动力系统的振动。

这些外部激励会传递到传动轴上，导致振动和噪声。

要解决传动轴振动和噪声问题，可以采取以下措施：定期检查和维护传动轴、轴承和联轴节；确保正确的安装和校准；修复或更换损坏的部件；进行平衡校正；避免共振条件等。

如果问题仍然存在，建议咨询专业技术人员进行进一步的诊断和修复。

传动轴动平衡过程

传动轴动平衡过程简介传动轴是机械设备中常见的一个组件，用于将动力从发动机传递到其他部件，如变速器、差速器等。

然而，由于传动轴的运转速度较高，会产生振动和不平衡，对整个系统的性能和寿命造成负面影响。

因此，传动轴的动平衡过程显得尤为重要。

本文将详细介绍传动轴动平衡的过程、方法和重要性。

传动轴动平衡的重要性传动轴的动平衡是保证机械设备正常运转的关键之一。

不平衡的传动轴会导致以下问题：1.振动：不平衡的传动轴会引起机械设备的振动，影响乘坐舒适性和驾驶稳定性。

长期以来，振动会导致传动轴和其他部件的磨损和损坏。

2.噪音：不平衡的传动轴会产生噪音，干扰驾驶员和乘客的正常体验。

噪音还可能是机械设备故障的早期警示信号。

3.能效：不平衡的传动轴会增加机械设备的能耗，降低整体效率。

这对于需要长时间运行的设备，如工业生产线和交通工具，尤为重要。

因此，通过动平衡过程，可以消除或最小化传动轴的不平衡，提高机械设备的性能和寿命。

传动轴动平衡的方法传动轴动平衡的方法主要分为静态平衡和动态平衡两种。

静态平衡静态平衡是通过在传动轴上添加配重来实现的。

具体步骤如下：1.测量：首先，需要对传动轴进行测量，确定其不平衡的位置和程度。

可以使用平衡机或传感器进行测量。

2.计算配重：根据测量结果，计算出需要添加的配重的位置和质量。

配重的位置应该与传动轴上的不平衡位置相反，质量应该足够大以抵消不平衡力。

3.添加配重：根据计算结果，在传动轴上相应位置添加配重。

可以使用螺栓、螺丝或焊接等方法固定配重。

4.再次测量：在添加配重后，再次对传动轴进行测量，确保不平衡问题得到解决。

动态平衡动态平衡是通过将传动轴安装到平衡机上进行旋转测试来实现的。

具体步骤如下：1.安装传动轴：将传动轴安装到平衡机上，并确保其能够自由旋转。

2.测试：启动平衡机，使传动轴旋转起来。

平衡机会测量传动轴的振动情况，并显示不平衡的位置和程度。

3.添加配重：根据测试结果，计算需要添加的配重的位置和质量。

传动轴动平衡检验报告

传动轴动平衡检验报告一、引言本文档是针对传动轴的动平衡检验所进行的报告。

传动轴是机械设备中的重要组成部分，其作用是将动力从发动机传递到其他机械部件，因此其平衡性对机械设备的运转和使用寿命有着重要影响。

二、背景传动轴在运转过程中可能会出现不平衡的情况，这会导致机械设备产生振动和噪音，甚至损坏设备。

因此，对传动轴进行动平衡检验是非常必要的。

三、检验方法传动轴的动平衡检验可以采用以下步骤进行：1. 准备工作在进行动平衡检验之前，需要进行一些准备工作。

首先，确保传动轴的表面清洁，并检查是否有明显的损坏或缺陷。

其次，选取合适的检验设备和工具，如动平衡机、传感器等。

2. 安装传动轴将传动轴安装在动平衡机上，确保其稳定性和正确的位置。

根据传动轴的长度和直径，选择合适的夹具和支撑点，以保证传动轴的均衡悬挂。

3. 测试传动轴启动动平衡机，将传感器安装在传动轴上，以便采集振动数据。

根据测试要求，设置合适的测试参数，如转速、测试时间等。

4. 数据分析根据采集到的振动数据，进行数据分析和处理。

可以使用专业的数据处理软件，计算传动轴的不平衡量和相位，以及振动频谱等。

5. 调整传动轴根据数据分析的结果，对传动轴进行调整。

调整的方法可以采用在传动轴上加重或去重的方式，以达到平衡的目的。

在调整过程中，需注意调整的位置和数量，以防止调整过度或不足。

6. 重新测试在对传动轴进行调整后，重新进行测试，以确认调整效果。

如果调整后传动轴的动平衡达到了要求，则可以结束检验流程；如果还未满足要求，则可以进行进一步的调整和测试。

四、结果与讨论根据以上步骤进行了传动轴的动平衡检验，得到了如下结果：通过调整后，传动轴的动平衡符合要求，振动量和噪音得到了有效控制。

这意味着传动轴在工作时能够平稳传递动力，减少了机械设备的振动和噪音，提高了设备的使用寿命。

五、结论动平衡检验是保证传动轴平衡性的重要方法。

通过以上步骤的检验和调整，能够有效地控制传动轴的不平衡，提高机械设备的运转质量和使用寿命。

汽车传动轴固有频率与振动问题的研究

６４
６２
６Ｏ５６５４Ｏ
擘８鳝５
转运／’ ｉｒｒｎａ
和
图５万向节叉和万向十字节
图７转速一振幅特性曲线
从图７中可以看出，水平弹簧的振幅比较曲折，随
着转速增加，经历了先减小后增大又减小的过程；竖直弹簧的振幅随着转速的增大，先减小后增大。其中，竖直弹簧的变化幅度比较大。
瓣
鞲
拉
匦
时，阻尼为０２９／．３Ｎｓｍｍ，阻力为１０Ｎ／００ｍ，设计步
长为００１，仿真时间为０５．０Ｓ．ｓ，取以下转速进行计算
２００／ｉ５ｒｍｎ，２０／ｉ００ｒｍｎ、１０ｒｍｉ０／ｎ、１０／ｉ８５０ｒｍｎ、
轴管长度／ｍ
固有频率／Ｈｚ
影响，为传动轴设计人员提供了理论依据，本次分析总
降低了车辆的舒适性。
为了避免共振，设计传动轴的固有频率时一定要比临界转速（转动轴的最高转速）对应的频率高出１％。５
固有频率／ｚ２８３１４ｌ９．８．５．Ｈｌ．３．８６４２１１７９５３６
长期以来，汽车传动系统的研制一直都采用传统的力学方式，利用替换质量、传动比和传动效率等概念
７２Ｈｇ第卿ＭＣ瑗代零部件８ｏ
ｗｗ￣ｍｃ１５Ｃｍ９０．Ｏ
由比较可知道，实际情况中十字节对单个传动轴轴管的影响是不可忽略的。

直升机传动轴的纵向振动分析

传动轴的纵向振动无法消除，对传动轴的安全性构成威胁的可能性很小。关键词ｇ直升机；传动轴；向振动；纵位移；质量偏心；惯性力
中图分类号：Ｖ３．２３１文献标识码：Ａ
直升机尾传动轴在非惯性系、高转速下工作，与水
直升机尾传动轴可以简化为非惯性移动系下一端
固定铰支、一端游动铰支的倾斜两支点传动轴，游动铰支端有动联接的花键补偿轴的长度变化，如图１。惯性移动右手系ＯＸＹｚ、Ｙｚ，１０非惯性右手系Ｏｙ，ｘｚ原
收稿日：０７一５２修改稿收到Ｅ期：０一６— ８期２０Ｏ — １ｔ２７Ｏ２０
作者许兆棠男，博士，高级讲师，９７年２月生１５
向拉压弹性模量为Ｅ，。材料的密度为Ｐ截面关于中性，轴的惯性矩为， “ 分别表示坐标为ｚ的截面的几何，、中、ｔＬ－ｑ时刻沿、的位移，、ｚ在ｚ轴ｅ分别表示坐标为ｚ的截面的质心在ｔ时刻沿ｚ相对几何中心的位移及轴偏心距。在ＯｚＯｚ上，轴上距左端ｚ处（ｘ、ｙ面取对应于弧坐标ｓ的微段ｄ＝ｄ／ｏａ、ｓｚｃｓ为分ｓ）ｓｚｃｓｄ：ｄ／ｏ￣ｆ离体，面的面积近似为Ａ，绘出与横向位移有关的截并力、力矩，图２如。其中，、 Ⅳ 是轴向力，Ｑ是剪力，Ｑ是弯矩，＝Ａ（ｎ１ｏｙ＋ｇｉｙｄＦｐ１ｉｙ一ｃｓｓｓ）ｓ，ｎＦ＝Ａ１ｎ三１ｏｙ＋ｓｙｄ厶厶ｄｐ（’ｉＴ一 ’ ｓｇｉ）ｓ，＝ｓ，ｓｃｎｄ是单位长度沿ｚ轴的阻尼力。、是轴的ｓ，卢投影角，的工作转速。不计花键联接中摩擦力及轴

汽车传动轴振动分析

毕业设计（论文）题目：传动轴振动分析院别：专业班级：学生姓名：学号：指导老师：2014年5月21日摘要传动轴作为汽车传动系统的主要部件在汽车行驶过程中起着传递运动及扭矩的作用。

由于传动轴在使用过程中的特点是转速高，并且其结构较为复杂，所以不可避免的存在振动现象。

传动轴的振动存在许多危害，首先会产生噪音，作为汽车部件这会大大地影响汽车舒适性；还会降低传动效率，产生配合松动，乃至于使元件断裂，从而导致事故的发生。

本文的中心内容是利用Solidworks软件来研究传动轴的振动问题，也就是针对某种车型的传动轴这一特定的旋转体，先使用大型CAD软件Solidworks 进行实体建模，利用其自有的计算模块分别计算各个不同部件的质量，然后利用Solidworks 中的Simulation 插件进行有限元分析，建立相应的CAE模型，进行网格化，分成一定数量的单元，再通过计算机的分析计算，经过有限元算法的处理，得出相应的数据结果，最后算出临界速度和固有频率。

通过阅读了大量的国内外相关的技术研究文献，对当前本课题研究的最新状况进行比较全面的、深入的研究。

总结各类结构有限元分析的优点，找出存在的问题，立足于工作中的实际存在的问题和实用性，对其进行分析和研究。

关键词：传动轴；有限元分析；模态分析；临界转速；固有频率ABSTRACTAs the car transmission shaft of the main parts in the process of vehicle movement and torque transmission. Due to the characteristics of transmission is in use process, and its structure of high speed is more complicated, so there are inevitably vibration phenomenon.There are many hazards shaft vibration and noise, first as automobile parts will greatly affect auto comfort, Still can reduce transmission efficiency and cooperate with loose, and even make component fault, causing accidents.This center is to study using Solidworks software shaft vibration problem, also is this particular tothe shaft, large CAD software used for modeling, Solidworks its own calculation module of different components are calculated respectively, and the quality of the Simulation using Solidworks plugin fe analysis, establish corresponding CAE model, the grid, into a certain number of units, through the analysis and calculation of computer, through the finite element algorithm, corresponding data, and finally calculate critical speed and the inherent frequency.Through reading a lot of domestic and foreign relevant technical research literature on this subject, the current situation of the latest research on comprehensive and thorough research. Summarizes the advantages of finite element analysis, find out the existing problems in actual work, based on the existing problems and practical, carries on the analysis and research.KEY WORDS:shaft, Finite element analysis, Modal analysis, The critical speed, Inherent frequency摘要 (II)ABSTRACT ................................................................................................................. I II 目录 (1)1 绪论 (2)1.1课题的来源及研究的目的和意义 (2)1.2课题的研究背景及其发展趋势 (3)1.3 本文研究方法和主要内容 (4)2球笼式等速万向节传动轴 (7)2.1传动轴总成介绍 (7)2.2传动轴振动分析的原理、方法和意义 (9)2.2.1 传动轴总成的力学分析 (9)2.2.2 传动轴振动分析的原理 (14)2.3 有限元思想及分析软件介绍 (17)3 球笼式等速万向节传动轴的设计与建模 (22)3.1传动轴轴杆 (22)3.2外球笼 (24)3.3内球笼 (31)3.4传动轴总成 (38)3.5有限元模型的建立 (39)4 全文总结和展望 (47)致谢 (49)参考文献 (50)随着经济的发展，私家车的数量也随之上升。

传动轴振动分析范文

传动轴振动分析范文传动轴振动是指传动装置中传动轴因受到外界力的作用所产生的一种运动形式。

传动轴振动不仅会引起设备的震动和噪音，还可能导致传动系统的故障或损坏。

因此，进行传动轴振动分析对于改善设备性能和延长设备寿命非常重要。

1.不平衡：传动轴的不平衡是其振动的主要原因之一、传动轴的不平衡是由于轴的质量分布不均匀，或者由于轴与传动装置之间的配重失衡所引起的。

2.轴承故障：传动轴的轴承故障也会导致振动。

轴承的损坏或磨损会引起传动轴的不稳定运动，从而导致振动的产生。

3.错位：当传动轴与传动机构之间的位置不匹配时，也会导致振动。

这种错位可能是由于装配错误，或者由于零部件的尺寸或形状不符合要求导致的。

针对传动轴振动问题，可以采取以下几种方法进行分析和解决：1.动平衡：动平衡是消除传动轴不平衡的一种常用方法。

通过在传动轴上加上配重块，使传动轴达到平衡状态，从而减少振动。

2.损伤检测：通过检测传动轴上的损伤或磨损，可以及时发现轴承的潜在故障，从而避免振动引起的更大问题。

3.加强润滑：适当的润滑可以减少摩擦和振动，从而降低传动轴的振动水平。

选择合适的润滑剂和润滑方式能够帮助减少振动。

4.调整轴与传动装置之间的位置：将传动轴与传动装置之间的位置调整到正确的位置，可以减少振动的产生。

这需要精确的测量和调整。

5.更换零件：如果发现传动轴上的零件损坏或磨损严重，应及时更换，以避免进一步的振动问题。

在进行传动轴振动分析时，可以使用传感器和数据采集设备来记录和分析振动信号。

通过采集的数据，可以进一步分析振动的频率、振幅和相位等特征，从而确定问题的根源。

综上所述，传动轴振动分析是对传动装置性能的重要评估，可以帮助我们找到传动轴振动的原因，并采取相应的措施来解决问题。

通过合理的分析和调整，可以有效地减少传动轴振动，提高设备的可靠性和寿命。

传动轴共振问题解析

传动轴共振问题解析摘要：文章针对传动轴振动的源头，提出了解决传动轴共振问题的几种方案，根据车型的实际情况，选择最有的方案。

经试验验证效果明显，有效的解决了车内轰鸣声的异响问题，为其它车型的开发及平台化有一定的借鉴意义。

关键词：汽车；传动轴；共振前言随着人们生活水平的提高，汽车开始逐渐的走进千家万户，且人们在追求速度之余，越来越重视汽车的动力性、舒适性及操控性，各汽车厂家也越来越投入更多的精力研究与匹配，其中整车NVH性能是其中主要课题之一。

传动轴由于在使用过程中的特点是转速高，并且结构较为复杂，所以不可避免的存在NVH问题，下面将就某公司一款SUV车型传动轴共振问题进行实例解析。

1传动轴共振的NVH问题汽车在行驶过程中经常会向传动轴传递各种激振，尤其是发动机等动力单元往复惯性力与传动轴不平衡产生的惯性力冲击最为明显。

传动轴的固有频率与传动轴的尺寸、材料特性及边界条件有关。

该公司这款SUV车型在开发试制阶段发动机转速在约2300r/min时有明显的“嗡嗡”共振轰鸣音，初步怀疑可能是传动轴振动导致。

通过对此车型四驱加速噪声振动测试，对试验彩图分析，车内150Hz左右产生共振，通过对传动轴模态分析，传动轴一阶弯曲模态为154Hz左右，此时若被动力总成激起，刚好吻合发动机转速2300rpm的四阶频率。

2传动轴共振问题的解决方案一般传动轴共振问题的解决方案有三个方向：一是消除传动轴的振动激振源；二是调整传动轴的模态，使传动轴的模态避开发动机常用的频率范围；三是传动轴增加吸振装置，消除振动的影响。

而一般传动轴的振动激励源为发动机，更改发动机工作量非常巨大，故只能考虑后两种方案。

2.1调整传动轴模态传动轴临界转速式中，nc：传动轴临界转速，r/min；D：传动轴外径，mm；d：传动轴内径，mm；L：传动轴长度。

通过上述公式可以看出，传动轴临界转速主要与传动轴轴管的内外径、轴管长度有关。

要提高传动轴的一阶弯曲频率需要增加传动轴轴管内外径的尺寸，或者减小轴管的长度的方式实现。
