基于最大转矩控制的异步电机直接转矩弱磁控制方法
一种转矩优化的异步电机弱磁控制方法
Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ， Ｓ ｈ ａ ｎ ｇ ｈ ａ ｉ ２ ０ ０ ２ ４ ０ ，Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ｈ ｅ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｍｏ ｓ ｔ ｔ ｏ ｒ ｑ ｕ ｅ ｏ ｎ ａ ｓ ｙ ｎ ｃ ｈ ｒ ｏ ｎ ｏ ｕ ｓ ｍｏ ｔ ｏ ｒ ｃ ｏ ｕ ｌ ｄ ｂ ｅ ｍｅ ｔ ｗａ ｓ ｋ ｎ ｏ ｗ ｎ，ｔ ｈ ｒ ｏ ｕ ｇ ｈ ｔ ｈ ｅ ｉ ｎ ｔ ｒ ｏ ｄ ｕ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｔ ｈ ｅ Ｉ Ｍ’ Ｓ ｍａ ｔ ｈ ｅ ｍａ ｔ ｉ ｃ ｓ ｍｏ ｄ ｅ １ ．Ｂ ｅ ｃ ａ ｕ ｓ ｅ ｏ ｎ ｔ ｈ ｅ ｃ ｏ ｎ ｖ ｅ ｎ ｔ ｉ ｏ ｎ ａ ｌ ｃ ｌ ｏ ｓ ｅ ｄ — ｌ ｏ ｏ ｐ ｖ ｏ ｌ ｔ ａ ｇ ｅ ｍｅ ｔ ｈ ｏ ｄ，ｔ ｈ ｅ ｉ ｆ ｅ ｌ ｄ ｃ ｕ ｒ ｒ ｅ ｎ ｔ
种 场合 ， 伴 随着异 步 电机 日益广泛 应用 ， 大 范 围 的 调 速系 统变 得越 来 越 重 要 ， 尤 其 是在 铁 路 电力 牵 引、 电动汽 车 、 高速 风 机 等行 业 ， 交 流 电机 弱 磁 控 制 调速 系统 更 是 不 可替 代 。对 于异 步 电机 而 言 ，
度响应上效果 明显 。
关键词 ： 异步电机 ； 弱 磁 控 制 ；转 矩 优 化 中 图分 类 号 ： Ｔ Ｍ ３ ０ １ ． ２ 文献标志码 ： Ａ 文章 编 号 ：１ ６ ７ ３ — ６ ５ ４ ０ （ ２ ０ １ ３ ） Ｏ １ － ０ ０ １ ７ － ０ ５
Ｔｏ ｒ ｑ ｕ ｅ Ｏｐ ｔ ｉ ｍｉ ｚ ｉ ｎ ｇ Ｆｉ ｅ ｌ ｄ－ Ｗｅ ａ ｋ ｅ ｎ ｉ ｎ ｇ Ｃｏ ｎ ｔ ｒ ｏ ｌ Ｓ ｃ ｈ ｅ ｍｅ ｏ ｎ Ａｓ ｙ ｎ ｃ ｈ ｒ ｏ ｎ ｏ ｕ ｓ Ｍｏ ｔ ｏ ｒ
异步电机弱磁区转矩最大化策略

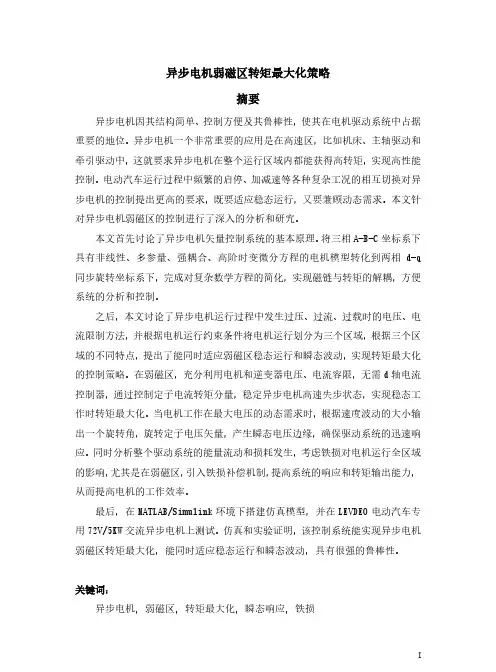

异步电机弱磁区转矩最大化策略摘要异步电机因其结构简单、控制方便及其鲁棒性，使其在电机驱动系统中占据重要的地位。
异步电机一个非常重要的应用是在高速区，比如机床、主轴驱动和牵引驱动中，这就要求异步电机在整个运行区域内都能获得高转矩，实现高性能控制。
电动汽车运行过程中频繁的启停、加减速等各种复杂工况的相互切换对异步电机的控制提出更高的要求，既要适应稳态运行，又要兼顾动态需求。
本文针对异步电机弱磁区的控制进行了深入的分析和研究。
本文首先讨论了异步电机矢量控制系统的基本原理。
将三相A-B-C坐标系下具有非线性、多参量、强耦合、高阶时变微分方程的电机模型转化到两相d-q 同步旋转坐标系下，完成对复杂数学方程的简化，实现磁链与转矩的解耦，方便系统的分析和控制。
之后，本文讨论了异步电机运行过程中发生过压、过流、过载时的电压、电流限制方法，并根据电机运行约束条件将电机运行划分为三个区域，根据三个区域的不同特点，提出了能同时适应弱磁区稳态运行和瞬态波动，实现转矩最大化的控制策略。
在弱磁区，充分利用电机和逆变器电压、电流容限，无需d轴电流控制器，通过控制定子电流转矩分量，稳定异步电机高速失步状态，实现稳态工作时转矩最大化。
当电机工作在最大电压的动态需求时，根据速度波动的大小输出一个旋转角，旋转定子电压矢量，产生瞬态电压边缘，确保驱动系统的迅速响应。
同时分析整个驱动系统的能量流动和损耗发生，考虑铁损对电机运行全区域的影响，尤其是在弱磁区，引入铁损补偿机制，提高系统的响应和转矩输出能力，从而提高电机的工作效率。
最后，在MATLAB/Simulink环境下搭建仿真模型，并在LEVDEO电动汽车专用72V/5KW交流异步电机上测试。
仿真和实验证明，该控制系统能实现异步电机弱磁区转矩最大化，能同时适应稳态运行和瞬态波动，具有很强的鲁棒性。
