应变锗的结构参数

合集下载

导纳谱研究锗硅单量子阱的退火效应

导纳谱研究锗硅单量子阱的退火效应

第19卷第1期 半 导 体 学 报 V o l.19,N o.1 1998年1月 CH I N ESE JOU RNAL O F SE M I CONDU CTOR S Jan.,1998 导纳谱研究锗硅单量子阱的退火效应3柯 炼 林 峰 张胜坤 谌达宇 陆 王 迅(复旦大学应用表面物理国家重点实验室 上海 200433)摘要 利用导纳谱研究了锗硅单量子阱的热稳定性.导纳谱热发射模型的理论模拟和深能级缺陷研究表明:在900℃以下退火10分钟,晶格弛豫并不明显,但原子的互扩散引起量子阱中子能级严重降低.同时,我们计算出了原子的互扩散系数,以及单量子阱Si Si0.75Ge0.25 Si中原子互扩散的热激活能1108eV.PACC:0750,6822,0365,7340L1 引言由于应变以及锗的组分都能改变锗硅合金层的能带结构,所以应变的锗硅量子阱在微电子和光电子器件方面具有广阔的应用前景[1].然而,量子阱的热稳定性是材料生长和器件制备时所遇到的一个重要问题.在高温环境下,异质结界面成分的互扩散将影响界面的陡峭性;应变弛豫将引入位错缺陷.在一定条件下,这两大因素互相联系,增加了对其进行研究的难度.X射线[2,3],卢瑟福背散射[4,5]以及RAM AN光谱[6]都是研究此系统热稳定性的良好手段.但是,它们需要样品的结构是超晶格或异质结.这与器件应用中所感兴趣的单量子阱结构还存在一定的差别.由于此体系为间接带隙,用PL谱来研究单量子阱结构的热稳定性[7,8]要求晶体的质量较高和测试温度较低.八十年代后期,L ang等人将导纳谱移植于半导体锗硅异质结能带偏移的测量[9].在本文中,我们首次用导纳谱的载流子热发射模型[10]来研究单量子阱的退火效应,发现了扩散引起重空穴基态子能级变小,子能级上空穴浓度减小.根据子能级上空穴的激活能,我们估算出了扩散系数以及其热激活能.2 测试原理在零偏压条件下,量子阱靠近肖特基势垒区,耗尽区势垒将由量子阱势垒和肖特基势垒共同形成.当测试的交流信号频率较高,并且温度较低时,阱中空穴浓度的变化将跟不上高频测试信号的变化.此时,越过势垒的空穴由阱中子能级上空穴的发射频率决定.由热发射模型[10],样品的交流电导G和电容C为: 3本课题得到国家自然科学基金部分赞助柯 炼 复旦大学物理系凝聚态物理硕士王 迅 博士导师,复旦大学应用物理国家重点实验室教授1997206202收到,1997207227定稿G =e p Ξ2e 2p +Ξ2Β(1)C =e 2p e 2p +Ξ2Β+C 0(2)其中 Β是与阱中子能级上空穴浓度有关的参数;Ξ为测试频率;C 0是低温时的电容,由于低温时量子阱中的空穴几乎被“冻结”住,C 0主要是肖特基势垒电容.e p 是量子阱中子能级上空穴的发射率,从阱中载流子的发射和俘获间的细致平衡关系推导出[11]:e p =ΑT 1 2exp -E a kT )(3)其中 E a 为激活能,对应于基态子能级至势垒的能级差;Α是与温度T 无关的常数,k 为玻尔兹曼常数.在低温端e p →0时,电导G l →0,电容C l →C 0;在高温端e p µΞ时,电导G h →0,电容C h →C 0+Β.如果把电容和电导视为温度的函数,C 2T 曲线上会出现平台,G 2T 曲线上会出现峰值.在导纳谱的峰值处,G m ax Ξ=Β2=C h -C l 2=∃C 2(4)Ξ=e p (T m )=ΑT 1 2m exp (-E akT m (5)3 实验结果与讨论3.1 样品生长及处理A 、B 样品是用分子束外延方法在电阻率为01018・c m 的P 型Si (100)衬底上生长的单量子阱,生长温度为550℃,缓冲层硅层厚度为200~250nm ,盖帽硅层厚度为300nm .A 样品的阱宽为15nm ,阱中Ge 的组分为0125,B 样品的阱宽为7nm ,阱中Ge 的组分为013.A 样品分割成小片后放于预热的石英舟上,然后被迅速推入有氮气保护的管状退火炉中进行一次性退火,退火时间为10分钟,退火温度分别为700、800和900℃;B 样品分割成小片后,恒温900℃,进行10、20、30和40分钟退火.未退火和退火后的样品背面蒸铝形成欧姆接触,正面蒸铝形成肖特基接触.3.2 导纳谱测试图1是不加偏压时未退火B 样品在不同测试频率下的导纳谱和C 2T 谱.在低温和高温端,电容曲线出现平台.随着测试频率提高,导纳谱的峰位向高温端移动.这是由于在高频条件下,量子阱中子能级上的空穴需要更高的温度才能满足向外的发射率e p (T m ).但是,导纳谱的峰高在不同测试频率下基本相等,且近似等于高温端电容与低温端电容差的一半.根据(5)式,我们从ln (Ξ T 1 2m )-(1T m )图可以得到阱中空穴的激活能.实验测得未退火A 、B 样品的激活能分别为01205eV ,01232eV (见图2).用有限深方势阱模型来模拟价带势能的形状,通过求解薛定谔方程,未退火A 样品基态重空穴的激活能为01207eV ,轻空穴的激活能为01201eV ,未退火B 样品基态重空穴的激活能为01239eV ,轻空穴的激活能为01218eV .这说明空穴主要是从基态重空穴上发射的.理论值与实验值的相对偏差在215%之内,这说明理论模型是正确的.这里我们参考了价带偏移∃V =0184x eV ,x 为锗的组分,空穴的有效质量为m (x )=m Si (1-x )+m Ge x .硅锗重空穴的有效质量分别为015m 0、013m 0;硅锗轻空穴的有效质量分别为0116m 0、01044m 0,m 0为电子的有效质量.761期 柯 炼等: 导纳谱研究锗硅单量子阱的退火效应 图1 未退火单量子阱B 样品的导纳谱及C 2T 谱阱中锗的组分为x =013,阱宽为L w =7nm ,测试频率a:1M H z,b:500kH z,c:300kH z,d:100kH z.图2 a :未退火单量子阱A 样品的激活能为0.205eV ;b :未退火单量子阱B 样品的激活能为0.232eV3.3 退火后晶体的质量图3 未退火单量子阱B 样品的导纳谱及C 2T 谱测试频率为100kH z ,实线为实验曲线,虚线为模拟曲线.图4 恒温900℃退火10分钟后B 样品的导纳谱及C 2T 谱测试频率为1M H z ,实线为实验曲线,虚线为模拟曲线.在高温退火过程中,应变弛豫和扩散都可能发生.而实际退火过程中,应变弛豫量取决于退火时间、退火温度以及未退火样品中晶格共格的好坏.如果退火时间短,退火温度低,合金层中晶格共格得好,应变弛豫量就小.应变弛豫会引入位错缺陷,降低晶体的质量,而缺陷深能级上的空穴发射将使导纳谱的理论曲线与实验曲线不符.图3和图4分别是未退火和恒温900℃退火10分钟后B 样品的导纳谱和C 2T 谱实验86 半 导 体 学 报 19卷曲线和模拟曲线.在所感兴趣的温度范围内,理论曲线与实验曲线符合得很好.这说明退火后样品的质量还是相当好的.由于肖特基势垒电容受温度的影响,C 2T 谱的理论曲线与实验曲线在低温端和高温端存在细微的差异.肖特基势垒的漏电流随温度升高而变大,故在高温端,导纳谱的理论曲线与实验曲线存在较大的差别.我们用深能级瞬态谱也没有发现位错缺陷深能级上的空穴发射.因此,我们认为应变弛豫量很小,可忽略其影响.3.4 扩散效应量子阱界面处Ge 和Si 原子的互扩散使合金层中锗的组分变小,量子阱的阱深减小,阱中子能级上空穴的激活能会随之减小.A 样品恒温700、800和900℃退火10分钟后的激活能分别为01193、01149和01130eV ;B 样品恒温900℃,退火10、20、30分钟和40分钟后的激活能分别为01217、01202、01190和01182eV .图5是未退火和退火处理后的A 样品在同一测试频率条件下的导纳谱.随着退火温度升高,锗原子和硅原子的互扩散系数增大,阱中锗的组分变小,再加上阱变宽,子能级上空穴的激活能要减小,所以导纳谱的峰位向低温端移动.我们从图4中还可以看到导纳谱的峰高随退火温度升高而降低.这是由于退火后量子阱对空穴的束缚效应减弱,所以子能级上空穴的浓度减小.我们由(4)式可知导纳谱的峰高会随子能级上空穴的浓度减小而降低.在同一退火温度条件下,退火时间延长,阱中锗的组分减小,子能级上空穴的激活能以及空穴的浓度都会减小,因此,图6与图5有相同的变化趋势.图5 在测试频率为5M H z ,退火时间为10分钟条件下,不同退火温度A 样品的导纳谱A 样品的阱宽L w =15nm ,锗的组分x =0.25,a :未退火,b :700℃退火,c :900℃退火图6 恒温900℃退火不同时间后B 样品的导纳谱测试频率为1M H z,a:未退火,b:退火10分钟,c:退火20分钟,d:退火40分钟3.5 拟合扩散系数及其热激活能锗原子和硅原子的互扩散系数随温度的变化满足关系:D =D 0exp -E gkT (6)式中 D 0为温度无穷大时扩散系数的表观值;E g 为原子互扩散过程中的热激活能.为了计961期 柯 炼等: 导纳谱研究锗硅单量子阱的退火效应 算的简便,我们假设量子阱界面处的扩散各向均匀,扩散系数与锗的组分无关.我们首先设定扩散系数的初始值,由未退火样品中锗组分的分布,通过求解一维扩散方程n (z ,t +∃t )=n (z ,t )+D {n (z +∃z ,t )+n (z -∃z ,t )-2n (z ,t )}∃t(∃z )2(7)可得扩散后锗组分的分布.n 为锗组分;∃t 取1秒;z 为生长方向;∃z 取原子量级.然后,我们求解一维薛定谔方程得扩散后基态重空穴的激活能,比较理论值与实验值,逐步修改扩散系数,最终使理论值与实验值的误差在1m eV 之内.我们从图7中可发现,随着退火时间的延长,B 样品的扩散系数逐渐降低.这说明合金层中锗的组分对扩散系数有较大的影响.因为应变弛豫和扩散都能降低子能级上空穴的激活能,如果忽略应变弛豫的影响,扩散就会被夸大,拟合出的扩散系数应比实际的大.而实际上,随着退火时间的延长,阱中锗的平均组分会降低,扩散系数因此而减小.为了减小应变弛豫和锗组分变化的影响,我们选取退火时间10分钟,退火温度700~900℃,从图8中得到A 样品扩散系数的热激活能1108eV .有文献报道,扩散系数的热激活能为2~5eV [2,4,5],也有报道为015~115eV [3].比较他们样品中锗的组分,我们可以发现,虽然有例外,但总的趋势是如果锗的组分小,扩散系数的热激活能就大.图7 B样品的扩散系数随退火时间的变化图8 A 样品的扩散系数随温度的变化关系A 样品扩散系数的热激活能为1108eV .4 总结(1)我们从导纳谱热发射模型的理论模拟和深能级瞬态谱实验结果发现,900℃以下退火10分钟的样品没有明显的应变弛豫.(2)在900℃以下退火10分钟,由于原子的互扩散以及量子阱界面展宽,子能级上空穴的激活能变小,量子阱的束缚效应减弱,阱中空穴浓度降低.(3)在900℃以下退火40分钟,我们还发现合金层中锗的组分变小,扩散系数变小.(4)根据不同退火温度的扩散系数,我们求得锗组分为0125,阱宽15nm 的单量子阱中原子的互扩散系数及其热激活能1108eV .07 半 导 体 学 报 19卷致谢 非常感谢王杰老师,靳彩霞,凌震同学在工作过程中给予的帮助.参考文献[1] P.A.So ref,P roc .IEEE.,1993,81:1687.[2] S .J.Chang,K.L.W ang,R.C.Bowm an et a l .,A pp l .Phys .L ett .,1989,54(13):1253.[3] J.M.Baribeau,R.Pascual and S .Sai m o to,A pp l.Phys .L ett .,1990,57(15):1502[4] B .Ho llander ,R .Butz and S .M antl ,Phys .R ev .,1992,B 46:6975.[5] M .L .Green ,B .E .W eir ,D .B rasen et al .,J .A pp l.Phys .,1991,69(2):745.[6] 刘晓晗,黄大鸣,王东红,等,半导体学报,1996,17:552.[7] H .Sunam ura ,S .Fukatsu ,N .U sam i et a l .,A pp l .Phys .L ett .,1993,63(12):1651.[8] H iro sh i Sunam ura ,Sus m n Fukatsu ,N o ritaka U sam i et a l .,Jpn .J .A pp l .Phys .,1994,33:2344.[9] D .V .L ang ,M .B .Panish ,F .Capasso et a l .,A pp l .Phys .L ett .,1987,50:736.[10] F .L u ,J .J iang ,H .Sun et al .,Phys .R ev .,1995,B 51:4213.[11] N .D ebber ,D .B is w as and P .Bhattacharya ,Phys .R ev .,1989,B 40:1058.Annea l i ng Effects of Si Si 1-x Ge x Si Si ngle Quan tu m W ellsStud ied by Ad m ittance SpectroscopyKe L ian ,L in Feng ,Zhang Shengkun ,Chen D ayu ,L u Fang and W ang Xun(P hy sics D ep art m en t ,F ud an U iversity and S ta te L ab .of A pp lied S u rf ace P hy sics ,S hang ha i 200433)R eceived 2June 1997,revised m anuscri p t received 27July 1997Abstract T he structu ral therm al stab ility of Si Si 1-x Ge xSi single quan tum w ells has been investigated by adm ittance sp ectro scop y .T he therm al em itting m odel cu rve of adm it 2tance sp ectro scop y and the exp eri m en tal resu lts of deep 2level tran sien t sp ectro scop y sug 2gest that the strain relaxati on is no t obvi ou s under the conditi on of 900℃10m inu tes ther 2m al annealing .How ever ,the subband sharp ly decreases due to the atom in terdiffu si on .T he exp eri m en tal resu lts also show that the activati on energy is 1.08eV ,w h ich associatesw ith in terdiffu si on in Si Si 0.75Ge 0.25Si quan tum w ell .PACC :0750,6822,0365,7340L 171期 柯 炼等: 导纳谱研究锗硅单量子阱的退火效应 。

CASTEP简单计算 演示文稿 (2)

CASTEP简单计算 演示文稿 (2)

在 CASTEP Calculation 对 话 框 中 , 选 择 Properties 标 签 。 选 择Phonons。再选择Both,要求 计 算 Density of states 和 dispersion。
单击 More... 按钮, 显示 CASTEP Phonon Properties Setup 对话框。 确定下列选择已完成 * Method 为 Linear response * Use interpolation 已勾选 * q-vector grid spacing for interpolation = 0.05 1/Å. 设置 Dispersion 和 Density of states 的计算精度为 Fine。 关闭对话框。
查看Ge晶体的电子自旋,正 确设置晶体的自旋态。 如图,选中一个Ge原子。
按右图所示步骤, 得知Ge的自旋态 =1。所以后面计 算不用设置自旋 极化。
现在开始使用CASTEP来优化锗的几何结构。
从 工 具 栏 中 选 择 CASTEP 工

, 然后选中
Calculation。或从菜单栏 中 选 择 Modules | CASTEP | Calculation , 打 开
CASTEP Calculation 对 话 框。
几何优化的默认值不包括对单胞的优化。 在Setup标签上,把Task从Energy改为 Geometry Optimization,把Functional改为 LDA。
在CASTEP Geometry Optimization 对 话 框 中 , 按 下 More... 按 钮 , 勾 选 上 Optimize Cell。
于每一种应变模式,都有一个计算出的应力的总结(由各自的.castep文件得 到)。

SiGe-HBT基本特性

SiGe-HBT基本特性

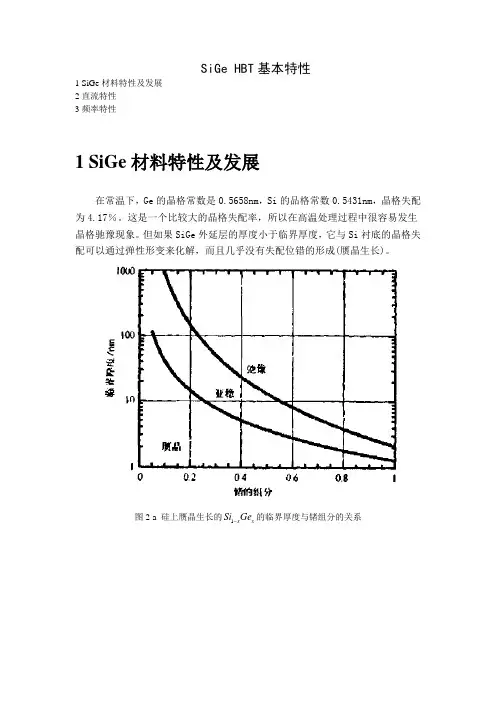

SiGe HBT 基本特性1 SiGe 材料特性及发展2直流特性3频率特性1 SiGe 材料特性及发展在常温下,Ge 的晶格常数是0.5658nm ,Si 的品格常数0.5431nm ,晶格失配为4.17%。

这是一个比较大的晶格失配率,所以在高温处理过程中很容易发生晶格驰豫现象。

但如果SiGe 外延层的厚度小于临界厚度,它与Si 衬底的晶格失配可以通过弹性形变来化解,而且几乎没有失配位错的形成(赝晶生长)。

图2-a 硅上赝晶生长的1x x Si Ge 的临界厚度与锗组分的关系图2-b 硅上赝晶生长的1x x Si Ge -及无应变SiGe 的能隙随合会组分变化的关系SiGe 合金的晶格常数近似可以用下式表示:1()()[()()]x x a Si Ge a Si x a Ge a Si -=+-SiGe 合金的品格常数和禁带宽度与Ge 的含量有关,通过调节Ge 的含量可以改变合会的禁带宽度。

由于Si 和Ge 的品格常数不同,生长稳定的SiGe 合会薄膜比较困难,一般用MBE 和UHV/CVD 生长技术。

虽然较高的生长温度(>750C )可使被吸附在衬底表面上的原子活动能力增强,有利于保证外延晶体的质量,但是温度较高时将得不到赝晶膜,而且容易形成三维的岛状晶体。

用UHV/CVD 生长薄膜的温度在400到500摄氏度之间。

利用MBE 或者UHV/CVD 工艺外延生长SiGe 薄膜作为双极晶体管的基区,可以形成双异质结晶体管(HBT)。

Ge 的引进导致基区禁带宽度减小,Ge 含量大约每增加10%,禁带宽度减小75meV ,从而在基区形成漂移电场(drift-field),对于n-p-n 管,漂移电场的存在将大大提高电子从发射区注入基区的效率,加速电子在基区的运动,从而增加电流增益β,减小基区的渡越时间,提高工作频率。

这就是SiGe HBTs 获得很高工作频率的基本原理。

随着SiGe 材料生长技术的发展,SiGe 外延材料质量得到了很大的提高,为SiGe 器件性能的改善奠定了基础,SiGe HBT 的研究取得了很大的发展。

锗晶体-介绍

锗晶体-介绍

锗晶体介绍:锗的物理性质锗的物理性质锗是银白色晶体(粉末状呈暗蓝色),熔点937.4℃,沸点2830℃,密度5.35g/cm³,莫氏硬度6.0~6.5,室温下,晶态锗性脆,可塑性很小。

锗具有半导体性质,在高纯锗中掺入三价元素(如铟、镓、硼)、得到P型锗半导体;掺入五价元素(如锑、砷、磷),得到N型锗半导体。

化合价为+2和+4。

第一电离能7.899电子伏特。

锗有着良好的半导体性质,如高电子迁移率和高空穴迁移率等。

晶体结构:晶胞为面心立方晶胞,每个晶胞含有四个金属原子。

据X射线研究证明,锗晶体里的原子排列与金刚石差不多。

结构决定性能,所以锗与金刚石一样硬而且脆。

锗的化学性质锗的化学性质锗化学性质稳定,不溶于水、盐酸、稀苛性碱溶液。

在常温下不与空气或水蒸气作用,但在600~700℃时,与氧气反应能很快生成二氧化锗。

在加热情况下,锗能在氧气、氯气和溴蒸气中燃烧。

锗与盐酸、稀硫酸不起作用,但浓硫酸在加热时,锗会缓慢溶解。

在硝酸、王水中,锗易溶解。

碱溶液与锗的作用很弱,但熔融的碱在空气中,能使锗迅速溶解。

锗易溶于熔融的氢氧化钠或氢氧化钾,生成锗酸钠或锗酸钾。

在过氧化氢、次氯酸钠等氧化剂存在下,锗能溶解在碱性溶液中,生成锗酸盐。

锗的氧化态为+2和+4。

锗与碳不起作用,所以在石墨坩埚中熔化,不会被碳所污染。

光学级锗晶体(单晶和多晶)是目前红外透射材料中应用最广泛的材料之一。

它具有宽的红外透射波段(可在3~5μm和8~12μm两波段使用),机械强度高,不易潮解,化学性能稳定等特点,因而是制作红外光学透镜和窗口的良好材料,多数用于热像仪和低功率CO2激光器窗口。

但在使用中,仍要求锗晶体的直径要足够大,透过率要高以及折射率均匀性要好,成本要低。

随着科技的不断进步,激光以及红外技术得到了极其迅猛的发展,光学级锗晶体(单晶和多晶)是目前红外透射材料中应用最广泛的材料之一,因其在红外光学中的卓越性能引起了红外光学行业的重视,它具有宽的红外透射波段(可在3~5μm和8~12μm两波段使用),是制作红外光学透镜和窗口的良好材料,多数用于热像仪和低功率CO2激光器窗口。

锗知识

锗知识

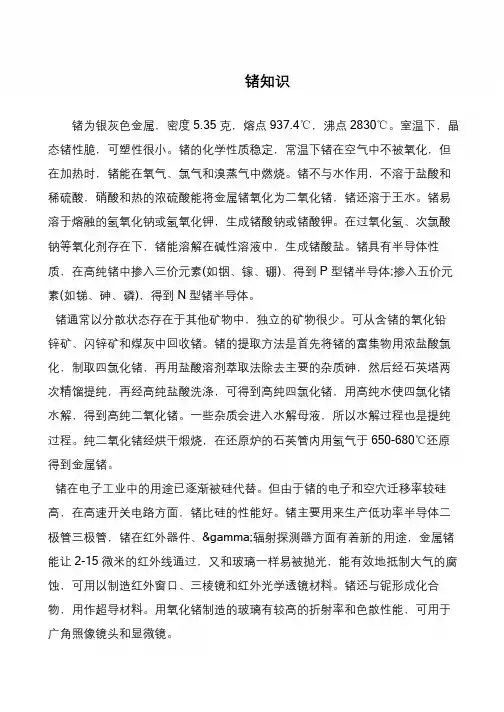

立志当早,存高远锗知识锗为银灰色金属,密度5.35 克,熔点937.4℃,沸点2830℃。

室温下,晶态锗性脆,可塑性很小。

锗的化学性质稳定,常温下锗在空气中不被氧化,但在加热时,锗能在氧气、氯气和溴蒸气中燃烧。

锗不与水作用,不溶于盐酸和稀硫酸,硝酸和热的浓硫酸能将金属锗氧化为二氧化锗,锗还溶于王水。

锗易溶于熔融的氢氧化钠或氢氧化钾,生成锗酸钠或锗酸钾。

在过氧化氢、次氯酸钠等氧化剂存在下,锗能溶解在碱性溶液中,生成锗酸盐。

锗具有半导体性质,在高纯锗中掺入三价元素(如铟、镓、硼)、得到P 型锗半导体;掺入五价元素(如锑、砷、磷),得到N 型锗半导体。

锗通常以分散状态存在于其他矿物中,独立的矿物很少。

可从含锗的氧化铅锌矿、闪锌矿和煤灰中回收锗。

锗的提取方法是首先将锗的富集物用浓盐酸氯化,制取四氯化锗,再用盐酸溶剂萃取法除去主要的杂质砷,然后经石英塔两次精馏提纯,再经高纯盐酸洗涤,可得到高纯四氯化锗,用高纯水使四氯化锗水解,得到高纯二氧化锗。

一些杂质会进入水解母液,所以水解过程也是提纯过程。

纯二氧化锗经烘干煅烧,在还原炉的石英管内用氢气于650-680℃还原得到金属锗。

锗在电子工业中的用途已逐渐被硅代替。

但由于锗的电子和空穴迁移率较硅高,在高速开关电路方面,锗比硅的性能好。

锗主要用来生产低功率半导体二极管三极管,锗在红外器件、γ辐射探测器方面有着新的用途,金属锗能让2-15 微米的红外线通过,又和玻璃一样易被抛光,能有效地抵制大气的腐蚀,可用以制造红外窗口、三棱镜和红外光学透镜材料。

锗还与铌形成化合物,用作超导材料。

用氧化锗制造的玻璃有较高的折射率和色散性能,可用于广角照像镜头和显微镜。

锗---简介

锗---简介

锗百科名片锗(旧译作鈤)是一种化学元素,它的化学符号是Ge,它的原子序数是32,是一种灰白色的类金属。

锗的性质与锡类似。

锗最常用在半导体之中,用来制造晶体管。

目录[隐藏]汉字元素概述元素描述元素来源元素用途元素辅助资料对人体的影响[编辑本段]汉字拼音:zhě繁体字:锗部首:钅,部外笔画:8,总笔画:13 ; 繁体部首:金,部外笔画:8,总笔画:16五笔86&98:QFTJ仓颉:XCJKA笔顺编号:3111512132511四角号码:84760UniCode:CJK 统一汉字U+9517基本字义● 锗zhěㄓㄜˇ◎一种金属元素,灰白色结晶,质脆,是重要的半导体材料。

汉英互译◎锗germanium germanium n.[编辑本段]元素概述元素名称:锗元素符号:Ge元素英文名称:Germanium元素类型:金属元素原子体积:(立方厘米/摩尔) 13.6元素在宇宙中的含量:(ppm) 0.2元素在太阳中的含量:(ppm) 0.2元素在海水中的含量:(ppm) 太平洋表面0.00000035地壳中含量:(ppm)1.8相对原子质量:72.61氧化态:Main Ge+2, Ge+4化学键能:(kJ /mol)Ge-H 288Ge-C 237Ge-O 363Ge-F 464Ge-Cl 340Ge-Ge 163原子序数:32质子数:32中子数:41摩尔质量:73所属周期:4所属族数:IVA电子层排布:2-8-18-4晶体结构:晶胞为面心立方晶胞,每个晶胞含有4个金属原子。

晶胞参数:a = 565.75 pmb = 565.75 pmc = 565.75 pmα = 90°β = 90°γ = 90°莫氏硬度:6声音在其中的传播速率:(m/S)5400电离能(kJ/ mol)M - M+ 762.1M+ - M2+ 1537M2+ - M3+ 3302M3+ - M4+ 4410M4+ - M5+ 9020M5+ - M6+ 11900M6+ - M7+ 15000M7+ - M8+ 18200M8+ - M9+ 21800M9+ - M10+ 27000颜色和状态:银白色固体密度:5.35克/立方厘米熔点:938.25℃沸点:2833℃热光系数:dn/dT≈0.0004/K (25~150°C)原子半径:122皮米,Ge4+半径53皮米发现人:文克勒发现年代:1886年发现过程:1886年,德国的文克勒在分析硫银锗矿时,发现了锗的存在;后由硫化锗与氢共热,制出了锗[1]。

常用半导体的能带结构

常用半导体的能带结构
上式代表的等能面不再是球面(只有当C为零时是 球面),而是扭曲的球面,重空穴带的扭曲比轻空 穴带的扭曲更为显著。
半导体物理 Semiconductor Physics
两个带下面的第三个能带,由于自旋-轨道耦合作用, 使能量降低了Δ,与以上两个能带分开,具有球形等 能面。其能量表示式
2
E Ak 2 2m0
ml/m0 Ge 1.64
mt/m0 0.082
Si 0.98
0.19
半导体物理 Semiconductor Physics
在锗中,导带除了在 <111>方向的能谷以外, 在k=0和<100>方向还有 较高的能谷。其中k=0的 能谷只比<111>能谷高 0.13eV,<100>谷则比Γ能 谷高0.18eV。在较高的温 度下k=0和<100>谷都可 有一定的电子分布。
常用半导体的能带结构
庞智勇
山东大学物理学院
本幻灯片参照刘恩科等所编著教材《半导体物理学》编写
半导体物理 Semiconductor Physics
硅和锗的导带结构
半导体物理 Semiconductor Physics
硅的导带结构
硅导带极小值在k空间 <100>方向,能谷(通常把 导带极小值附近的能带形 象地称为能谷)中心与Γ点 (k=0)的距离约为Γ点与X 点(<100>方向布里渊区边 界)之间距离的5/6。共有 六个等价的能谷。通常把 这些能谷称为卫星能谷。
带底电子有效质量为0.067m0。
在[111]和[100]方向布里源区边界L 和X处还各有一个极小值,电子的有 效质量分别为0.55m0和0.85m0。
室温下, Γ、 L、X三个极小值与价

硅锗应变沟道MOSFET器件中阈值电压的解析模型

硅锗应变沟道MOSFET器件中阈值电压的解析模型

电子科学SI L I C O NL L E Y一爨《硅锗应变沟道M O S F E T器件中阈值电压的解析模型周少华熊琦李锐敏(湖南工程职业技术学院湖南长沙410015)[摘要】在分析应变Si/应变s i l一Y G eY/驰豫S“一X GeX pM O SFE T的在栅极电压作用下电荷在栅氧化层下面的分布情况的基础卜,通过求解泊松方程,得到此器件的隐埋s i Ge沟道阈值电压解析模型和表面沟道的阈值电压解析模型,并用典型参数对模型进行了模拟,得到的模拟结果与实验结果能够很好的吻合.【关键词]s i G e M O S FET器件阈值电压解析模型中图分类号;1118文献标识码:A文章编号:1871--7597(2008)1220008-01一、曹■随着M O$器件的物理尺寸越来越接近极限值,迫切需要寻找新的材料或研制新的器件结构来满足b速增长的器件速度的要求。

近年来的研究发现应变Si沟道可以明显提高电子、空穴的迁移率。

应变Si G e沟道可以提高空穴迁移率[1]。

而要与C M O S工艺兼容,需同时提高nM O S和pM O S管的性能。

人们提出了一些应用应变来改善性能的C M O S结构[2],但是大部分的结构中,nM OS管pM O S管都是分别制作在si片上,生产步骤繁琐,工艺复杂,成本高。

最近提出了一种双应变(应变Si/应变si l_Y G eY/驰豫s i l_xG e x pM O SFE T) C M O S结构[3],这种结构同时利用了应变si对电子迁移率的增强和应变Si G e对空穴迁移率的增强作用,通过掺入不同杂质,即可用作nM OS管或用作pM O S管,工艺简单。

是目前最有前途的一种利用戍变来提高Si C M O S集成电路性能的结构。

用作nM OSFE T时是应变si表面沟道器件,应变Si nM OS已经有很多文献进行了模拟[4]。

作为p M O SFE T时是隐埋s i G e沟道器件,都没有考虑在栅极电压作用下表面沟道开启的情况。

半导体物理硅、锗、砷化镓的能带结构

半导体物理硅、锗、砷化镓的能带结构

二、 固溶体的基本性质 固溶体的物理性质一般会连续地随组份比的变化而变化
1.晶格常数服从Vegard关系: aAB xaB (1 x)aA
aABC xaA yaB (1 x y)aC
InSb 0.64
晶格常数 a (nm)
0.62 AlSb InAs 0.60
InP 0.58
GaAs 0.56
x
EgXx 1.115 0.43x 0.206x2 eV 0 x 0.85
EgL x 2.01 1.27 x
eV
0.85 x 1
3) GeSi固溶体的赝晶生长 GeSi固溶体的晶格常数随着Ge组分的升高而增大, 如果以硅片为衬底生长GeSi固溶体薄膜,在Ge组分 较高时出现严重晶格失配,生成高密度失配缺陷。
组份比 x
2、固溶体的禁带宽度 • 固溶体的能带结构随其组分的变化而变化,每个导带极小
值与价带顶之间的距离都随组分的变化而变化
Eg,AB xEg,A (1 x)Eg,B Eg,ABC xEg,A yEg,B (1 x y)Eg,C
Eg a bx cx2
固溶体
Eg (eV)
固溶体
AlxIn1-xP
1.351+2.23x
AlxGa1-xAs
AlxIn1-xAs 0.36+2.012x+0.698x2 AlxGa1-xSb
AlxIn1-xSb 0.172+1.621x+0.43x2 GaxIn1-xP
GaxIn1-xAs
0.36+1.064x
GaxIn1-xSb
Eg (eV)
1.424+1.247x; 1.424+1.455x
ax 0.5431 0.01992x 0.002733x2 nm

锗的五元环-概述说明以及解释

锗的五元环-概述说明以及解释

锗的五元环-概述说明以及解释1.引言1.1 概述概述:锗是一种化学元素,其化学符号为Ge,原子序数为32。

它属于碳族元素,与碳、硅等元素存在一定的相似性。

作为一种半金属,锗具有特殊的电学、光学及热学性质。

锗在自然界中主要以矿物锗石的形式存在,同时也在很多金属矿石中发现。

由于其特殊的物理和化学性质,锗在现代科学技术领域有着广泛的应用。

在过去的几十年中,锗的研究取得了显著的进展。

人们发现,锗可以形成多种不同的化合物和化学键型,其中五元环化合物是其中一种重要的结构类型。

锗的五元环化合物具有独特的稳定性和化学活性,因此引起了许多科学家的关注。

本文将对锗的五元环化合物进行详细研究和探讨。

首先,将介绍锗的基本性质,包括其物理性质、化学性质以及在自然界中的分布情况。

然后,将阐述锗的化学反应,特别是与其他元素的反应,以及这些反应过程中所产生的化合物。

最后,我们将探讨锗五元环的合成方法和相关的研究进展,以及锗五元环在各个领域中的应用前景。

通过对锗五元环的研究,我们可以更深入地了解这种化合物的特性和性质,为其应用领域的发展提供更加坚实的基础。

同时,通过探索锗五元环的合成方法,我们也能够为锗化学的发展做出积极的贡献。

相信通过本文的阐述,读者可以对锗五元环有更全面、深入的认识,并对其重要性和应用前景有更清晰的了解。

1.2文章结构文章结构部分的内容应包括本文的主要章节和每个章节的内容概述。

在本文中,文章结构可根据目录分为以下部分:1. 引言- 1.1 概述:介绍整篇文章的背景和内容。

- 1.2 文章结构:概述本文的章节安排和各个章节的内容。

- 1.3 目的:说明撰写本文的目标和意义。

2. 正文- 2.1 锗的基本性质:详细介绍锗元素的物理性质、化学性质、结构特点等相关内容。

- 2.2 锗的化学反应:探讨锗在不同环境下的化学反应和反应机理,包括与其他元素的反应、氧化还原反应等。

- 2.3 锗的合成方法:介绍锗的合成方法、制备工艺和优化研究,包括物理、化学方法等。

应变锗的导带结构计算与分析

应变锗的导带结构计算与分析

2 0 1 4年 4月 第4 1 卷 第 2期
西安 电子 科技 大学 学 报 ( 自然 科学 版 )
J0U RNA L 0F XI DI AN UNI VER S I TY
Ap r . 2 01 4
V0 I 9 6 9 / j . i s s n . 1 0 0 1 — 2 4 0 0. 2 0 1 4 . 0 2. 0 2 0
o f s t r a i ne d Ge r ma ni u m
DAI Xi a n y i n g’ 一.LI Ji n l o n g 一.H AO Yu e , 。
( 1 .S c h o o l o f Mi c r o e l e c t r o n i c ,Xi d i a n Un i v. ,Xi ’ a n 7 1 0 0 7 1 ,Ch i n a ;2 .S t a t e Ke y La b.o f Wi d e Ba n d g a p S e mi c o n d u c t o r Te c h n o l o g y Di s c i p l i n e s ,Xi d i a n Un i v. ,Xi ’ a n 7 1 0 0 7 1 ,Ch i n a ) Ab s t r a c t : Th i s p a p e r e s t a b i l i s h e s t h e s t r a i n e d — t e n s o r mo d e l b y Ho o k e ’ S l a w a n d c a l c u l a t e s t h e e n e r g y - l e v e l s h i f t s o f L. △ a n d F v a l l e y s b y t h e d e f o r ma t i o n p o t e n t i a l t h e o r y .B y e n f o r c i n g t h e u n i a x i a l s t r e s s i n g e r ma n i u m a l o n g( 0 0 1 >d i r e c t i o n,t h e e d g e b a n d o f t h e A v a l l e y i s s p l i t wi t h t h e b o t t o m e n e r g y - l e v e l b e i n g

应变锗的结构参数

应变锗的结构参数

第二章应变Ge空穴能带结构参数本章基于弛豫Ge 的物理特性,研究应变Ge 的形成机制,并分析应变对Ge能带结构引起的结果,对比应变Si和应变Ge的相同点与不同点。

2.1 应变Ge 形成机理在元素周期表中,锗(Ge)正好位于金属和非金属之间。

在化学上,锗尽管是金属,但却具有许多跟非金属相类似的性质,所以它被称为“半金属”;在物理上,锗的导电能力比普通非金属强,但却弱于普通金属,所以它被称为“半导体”。

锗被称为“稀散金属”,并非因为它在地球上的含量很稀少,而是由于几乎没有比较集中的锗矿。

锗的主要用途是作为半导体工业的重要原料。

本章将从锗晶体的晶格结构、能带结构、有效质量、状态密度和状态密度有效质量这几方面分别讨论锗的半导体材料特性。

对于Si、Ge等这类半导体来说,它们每个原子与四个最近邻原子都会组成正四面体,所以当它们排成晶体时,其结构必定是以共价四面体为基础来构成的。

如图2.1所示,C、Si、Ge晶格都是这种搭接结构,被称为金刚石结构。

从图中可以看出,Si、Ge这类金刚石结构是一种典型的复式格子,这种复式格子由两个相同的面心立方,沿着它们体对角线方向错开四分之一对角线的长度套构而成。

弛豫Ge的晶格常数是0.56579nm,Si的晶格常数为0.54310nm,由于Ge的晶格常数比Si大,所以Si和Ge能以任意比例形成Si1-xGex固溶体。

这种固溶体是合金,并不属于化合物,形成合金后的晶格常数也同样的遵从Vegard定则,如下式。

上式中的x可在0~1 之间任意取值,Si1-xGex固溶体通常被称为体Si1-xGex 或弛豫Si1-xGex,Si和Ge 等半导体的固体物理原胞与面心立方晶体的相同,它们都具有相同的基矢,因此也有相同的倒格子和布里渊区。

下图是Ge 的第一布里渊区简图。

硅和锗等半导体都属于金刚石型结构,它们的固体物理原胞和面心立方晶体的相同,两者都有相同的基矢,所以它们有相同的倒格子和布里渊区。
