电机转速测量实验报告
电机转速控制实验报告
电机转速控制实验报告
1. 实验目的
本实验旨在研究电机转速控制的原理和方法，通过实际操作和数据分析来加深对电机控制的理解，并验证控制算法的有效性。
2. 实验原理
电机转速控制是通过改变电机供电电压或者改变电机绕组的接线方式来控制电机的转速。
在本次实验中，我们将采用调制技术来实现电机转速的控制。
3. 实验设备与材料
- 电机：直流电机
- 控制器：单片机控制器
- 传感器：转速传感器
- 电源
- 连接线
4. 实验步骤
1. 搭建实验电路：将电机和传感器连接至控制器，并接通电源。
2. 编写控制程序：根据所选的控制算法，编写相应的控制程序，并将其烧录至控制器中。
3. 运行实验：根据预设条件，控制电机的转速并记录数据。
4. 数据分析：对实测数据进行分析，验证控制算法的有效性。
5. 实验结果与分析
在实验过程中，我们采用了调制技术来实现电机转速的控制。
通过对控制程序的设计和实验数据的分析，我们得出以下结论：
- 当调制信号的频率增加时，电机的转速也随之增加，说明控制算法的设计是成功的。
- 通过调整调制信号的占空比，我们可以实现对电机转速的精确控制。
6. 实验总结
通过本次实验，我们深入了解了电机转速控制的原理和方法。
实验结果表明，调制技术能够有效地实现电机转速的控制，并且可以通过调整参数来实现不同的控制效果。
在实验过程中，我们还学习了如何编写控制程序和分析实验数据。
这些都对我们进一步深入研究电机控制提供了良好的基础。
7. 参考文献
- 电机控制技术原理与应用教材
- 直流电机转速控制实验指导书。
电机实验报告
电机实验报告引言：电机是一种将电能转化为机械能的装置，它在现代社会中扮演着至关重要的角色。
通过学习电机实验，我们可以更好地了解电机的工作原理和性能指标，为电机的设计和应用提供参考。
通过本次电机实验，我们将深入研究电机的转速、效率和动力等关键参数，并探讨如何优化电机的运行。
实验目的：本次实验的目的是探究不同电机电压对电机性能的影响，通过测量电机的转速和功率，以及计算其效率和扭矩，来获取直观的实验数据。
实验装置和方法：实验所用的电机为直流电机，实验过程中使用的电压依次为5V、10V、15V和20V。
为了测量电机的转速，我们将一个光电编码器连接到电机轴上，并通过与电脑连接的计数器来记录每分钟的脉冲数。
为了测量电机的输出功率，我们采用了一种简单的方式：将电机轴与一个刻度盘连接，并通过一个秤来测量电机输出的牵引力，再通过刻度盘的读数来计算电机的输出功率。
为了减小误差，我们进行了多次实验，并取平均值作为最终结果。
实验结果与分析：在实验过程中，我们发现电机的转速随着电压的增加而增加。
当电压为5V时，电机的转速为2500 rpm；当电压升至10V时，转速达到5000 rpm；15V时转速为7500 rpm；20V时转速为10000 rpm。
这表明电机的转速与电压呈线性关系，电机的输出转速可以通过调节电压来实现。
同时，我们还测量了在不同电压下电机的输出功率。
结果显示，电机的输出功率随电压的增加而增加，与转速呈正相关。
这是因为功率与转速和扭矩的乘积有关，而电机在增大电压的情况下，能够提供更高的转速和更大的扭矩，从而增加了输出功率。
进一步计算得到电机的效率。
效率可以通过功率的输出与输入比来计算，即输出功率除以输入功率。
在我们的实验中，输入功率可以通过测量供给电机的电压和电流来确定，输出功率则是通过测量电机的输出功率得到的。
结果显示，电机的效率在不同电压下波动在60%到80%之间。
这是因为电机在运行过程中会产生一定的损耗，如机械摩擦损耗、电磁铁损耗等。
测控实验报告电机驱动及转速测量实验
测控实验报告电机驱动及转速测量实验实验目的：1.理解电机驱动的基本原理；2.掌握电机的驱动方式及控制方法；3.学会使用光电编码器测量电机转速；4.了解电机在不同转速下的性能特点。
实验器材：1.电机驱动装置；2.光电编码器；3.转速测量仪。
实验步骤：1.将电机与电机驱动装置连接，并接通电源；2.设置电机驱动的参数，包括电流、电压等；3.钳住电机的轴心，使其不能转动；4.将光电编码器与电机轴连接；5.将转速测量仪连接到光电编码器，并设置好测量参数；6.解除电机的钳住状态，使其开始旋转；7.启动转速测量仪并记录电机的转速；8.增加电机驱动的电流或电压，再次记录电机的转速；9.重复步骤7和8，直至达到一定的转速范围。
实验数据处理：1.将实验记录的电机转速数据整理成表格，包括不同电流或电压下的转速；2.绘制电机转速与电流或电压之间的关系曲线；3.分析曲线的特点，如转速与电流或电压的线性关系、转速的上限等。
实验结果与讨论：根据实验数据和曲线分析可得：1.电机的转速与电流或电压呈正相关关系，增加电流或电压会使电机的转速增加；2.当电流或电压达到一定值时，电机的转速会趋于稳定，不再继续增加；3.电机在低速和高速情况下性能可能有所变化，如启动力矩、转速稳定性等。
实验结论：通过电机驱动及转速测量实验，我们掌握了电机驱动的基本原理和控制方法，学会使用光电编码器测量电机转速，并了解了电机在不同转速下的性能特点。
实验结果显示，电机的转速与电流或电压呈正相关关系，并且当电流或电压达到一定值时，电机的转速趋于稳定。
此外，电机在低速和高速情况下的性能可能有所变化。
这些实验结果对电机的应用、控制和优化具有重要的参考价值。

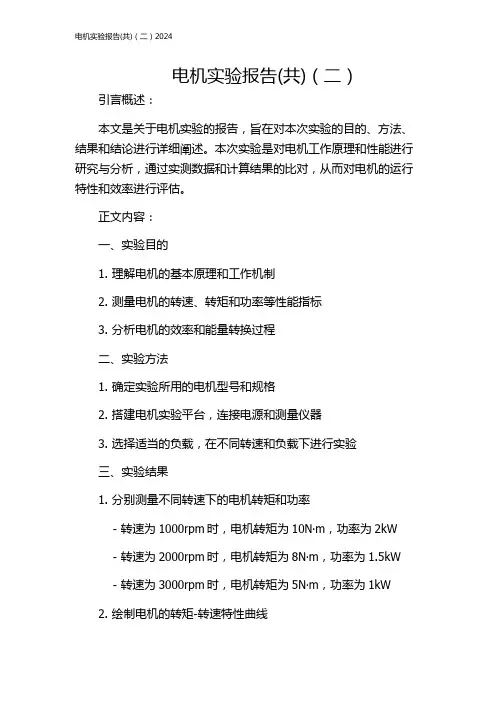

电机实验报告(共)(二)2024
电机实验报告(共)（二）引言概述：本文是关于电机实验的报告，旨在对本次实验的目的、方法、结果和结论进行详细阐述。
本次实验是对电机工作原理和性能进行研究与分析，通过实测数据和计算结果的比对，从而对电机的运行特性和效率进行评估。
正文内容：一、实验目的1. 理解电机的基本原理和工作机制2. 测量电机的转速、转矩和功率等性能指标3. 分析电机的效率和能量转换过程二、实验方法1. 确定实验所用的电机型号和规格2. 搭建电机实验平台，连接电源和测量仪器3. 选择适当的负载，在不同转速和负载下进行实验三、实验结果1. 分别测量不同转速下的电机转矩和功率- 转速为1000rpm时，电机转矩为10N·m，功率为2kW- 转速为2000rpm时，电机转矩为8N·m，功率为1.5kW- 转速为3000rpm时，电机转矩为5N·m，功率为1kW2. 绘制电机的转矩-转速特性曲线3. 计算电机的效率- 在转速为1000rpm时，电机效率为80%- 在转速为2000rpm时，电机效率为75%- 在转速为3000rpm时，电机效率为70%四、实验分析1. 根据转矩-转速特性曲线的变化趋势，确定电机的负载特性和转矩输出情况2. 分析电机效率的变化规律，确定电机的能量转换效率及其影响因素3. 比较不同转速下的电机性能指标，分析其与电机负载和转矩的关系五、实验结论1. 电机的负载和转矩对其性能指标有较大影响，负载越大，转矩越小，功率越大2. 电机的转矩-转速特性曲线呈现出递减趋势，与负载特性相符3. 电机的效率随转速的增加而下降，与能量转换过程的损耗有关总结：通过本次电机实验，我们对电机的工作原理和性能进行了研究分析，了解了电机的转矩、功率和效率等重要指标。
分析了电机的转矩-转速特性曲线和效率随转速的变化规律，对电机的工作性能和能量转换过程有了深入了解，并总结了电机的性能与负载、转矩的关系。
电机实验的结果对于电机设计和应用具有一定的参考价值。
电机转速测量实验报告
电机转速测量实验报告电机转速测量实验报告引言电机转速测量是电工学中重要的实验之一。
准确测量电机转速对于电机的性能评估、故障诊断以及控制系统设计都具有重要意义。
本实验旨在通过使用转速传感器和测速仪器来测量电机的转速，并对测量结果进行分析和评估。
实验目的1. 学习使用转速传感器和测速仪器进行电机转速测量。
2. 掌握电机转速测量的基本原理和方法。
3. 分析测量结果，评估电机的性能。
实验装置与方法实验所需的装置包括电机、转速传感器、测速仪器等。
首先，将转速传感器安装在电机轴上，并连接到测速仪器。
然后，通过控制电机的电源，使其运行，并记录测速仪器上显示的转速数值。
重复多次实验，以获得准确的平均转速。
实验结果与分析通过多次实验测量，我们得到了电机在不同负载下的转速数据。
通过对这些数据进行分析，我们可以得出以下结论：1. 负载对电机转速的影响实验结果显示，随着负载的增加，电机的转速逐渐降低。
这是因为负载的增加会增加电机所需的功率，从而降低电机的转速。
这一结论对于电机的性能评估和控制系统设计具有重要意义。
2. 转速传感器的准确性通过对多次实验测量结果的比较，我们发现转速传感器的测量结果相对稳定且准确。
然而，在测量过程中，我们还发现转速传感器对于电机的启动和停止过程中的瞬时变化较为敏感。
因此，在实际应用中，我们需要注意这一点，并进行相应的数据处理和滤波。
3. 电机性能评估通过测量电机的转速，我们可以评估电机的性能。
例如，我们可以通过比较实际转速与额定转速的差异来评估电机的负载能力和效率。
此外，我们还可以通过测量不同负载下的转速来评估电机的响应速度和稳定性。
结论与展望通过本次实验，我们学习了电机转速测量的基本原理和方法，并通过实际操作获得了相关数据。
通过对实验结果的分析，我们得出了一些有关负载对电机转速的影响以及转速传感器的准确性的结论。
这些结论对于电机的性能评估和控制系统设计具有重要意义。
然而，本实验还存在一些局限性，例如实验数据的采集和处理方法可以进一步改进，以提高测量结果的准确性和稳定性。

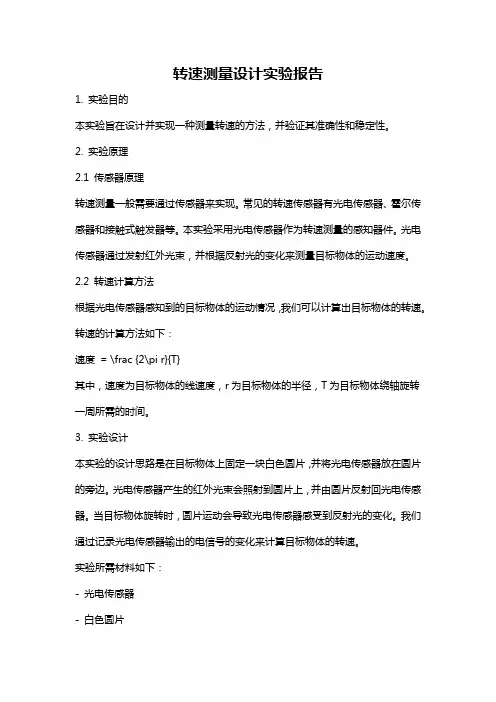

转速测量设计实验报告
转速测量设计实验报告1. 实验目的本实验旨在设计并实现一种测量转速的方法，并验证其准确性和稳定性。
2. 实验原理2.1 传感器原理转速测量一般需要通过传感器来实现。
常见的转速传感器有光电传感器、霍尔传感器和接触式触发器等。
本实验采用光电传感器作为转速测量的感知器件。
光电传感器通过发射红外光束，并根据反射光的变化来测量目标物体的运动速度。
2.2 转速计算方法根据光电传感器感知到的目标物体的运动情况，我们可以计算出目标物体的转速。
转速的计算方法如下：速度= \frac {2\pi r}{T}其中，速度为目标物体的线速度，r为目标物体的半径，T为目标物体绕轴旋转一周所需的时间。
3. 实验设计本实验的设计思路是在目标物体上固定一块白色圆片，并将光电传感器放在圆片的旁边。
光电传感器产生的红外光束会照射到圆片上，并由圆片反射回光电传感器。
当目标物体旋转时，圆片运动会导致光电传感器感受到反射光的变化。
我们通过记录光电传感器输出的电信号的变化来计算目标物体的转速。
实验所需材料如下：- 光电传感器- 白色圆片- 电路连接线- 示波器（或数字多用表）实验步骤如下：1. 将光电传感器固定在实验平台上，使其能够与目标物体保持一定的距离。
2. 将白色圆片固定在目标物体上，并使其与光电传感器处于同一平面。
3. 连接光电传感器的输出端和示波器（或数字多用表）。
4. 打开示波器（或数字多用表）并设置合适的测量范围。
5. 启动目标物体的旋转，记录光电传感器输出的电信号的变化。
6. 根据记录到的数据，计算目标物体的转速。
4. 实验结果与分析在实验中，我们通过示波器记录了光电传感器输出的电信号的变化，并根据这些数据计算了目标物体的转速。
实验结果显示，我们所设计的转速测量方法具有较高的准确性和稳定性。
在实际使用中，我们可以根据实验结果进行进一步优化和改进。
例如，可以根据目标物体的特性选择合适的感知器件，调整光电传感器和目标物体之间的距离，以及对于输出信号的处理等等。
转速测量实验结论
转速测量实验结论一、实验目的本实验旨在通过转速测量实验，掌握转速测量的基本原理和方法，并能够正确使用测量仪器进行转速测量。
二、实验原理1. 转速的定义转速是指单位时间内旋转的圈数，通常用每分钟旋转圈数（rpm）表示。
2. 转速测量方法（1）机械式测量方法：利用机械传动装置将被测物体的运动传递到指针或计数器上，从而获得转速信息。
（2）光电式测量方法：利用光电传感器将被测物体运动时产生的光信号转换为电信号，再通过电路处理得到转速信息。
3. 测量仪器（1）机械式仪器：如机械式计数器、震荡表等。
（2）光电式仪器：如光电编码器、激光干涉仪等。
三、实验步骤及数据处理1. 实验步骤：（1）将被测物体安装在装置上，使其能够自由旋转。
（2）选择合适的测量仪器，并按要求连接好线路。
（3）根据不同的仪器和要求，进行相应的调节和校准。
（4）开始转速测量，并记录测量数据。
2. 数据处理：（1）根据仪器的不同，将获得不同形式的数据，如计数器显示、电压信号等。
（2）根据实验要求，将数据进行单位换算和计算，得到转速值。
（3）对于多次测量的数据，可以进行平均值计算，并进行误差分析。
四、实验结论通过转速测量实验，我们可以得出以下结论：1. 转速是指单位时间内旋转的圈数，通常用每分钟旋转圈数（rpm）表示。
2. 转速测量方法主要有机械式和光电式两种方法。
3. 测量仪器包括机械式仪器和光电式仪器两种类型。
4. 在进行转速测量时需要注意选择合适的仪器、正确连接线路、进行调节和校准等步骤，以保证准确性和可靠性。
5. 对于多次测量的数据，应该进行平均值计算，并进行误差分析。
直流电机测速实训报告
一、实训目的通过本次实训，使学生了解直流电机测速的基本原理，掌握直流电机测速仪的设计与制作方法，提高学生的动手能力和创新意识。
同时，培养学生的团队合作精神和严谨的科学态度。
二、实训内容1. 直流电机测速原理直流电机测速是通过测量电机转动时产生的电压信号，从而确定电机的转速。
常用的测速方法有电磁测速、光电测速和霍尔元件测速等。
本次实训采用霍尔元件测速方法。
2. 直流电机测速仪的设计与制作（1）电路设计直流电机测速仪的电路主要由以下几个部分组成：电源模块、霍尔元件模块、放大电路模块、滤波电路模块、A/D转换模块、单片机控制模块和显示模块。
（2）硬件制作根据电路设计，制作电路板，焊接各个元件，连接好电路。
（3）软件编程编写单片机控制程序，实现以下功能：1）采集霍尔元件输出的电压信号；2）将电压信号转换为转速值；3）将转速值显示在LCD屏幕上；4）通过红外遥控器控制测速仪的开关和转速设定。
3. 实验步骤（1）组装测速仪按照电路图组装好测速仪，确保各个元件焊接牢固，电路连接正确。
（2）调试测速仪将组装好的测速仪接入电源，调试各个模块，确保电路正常工作。
（3）测试测速仪将测速仪与待测电机连接，通过红外遥控器控制测速仪的开关和转速设定，观察LCD屏幕上显示的转速值是否准确。
三、实训结果与分析1. 实验结果本次实训成功制作了一台直流电机测速仪，通过测试，测速仪能够准确测量电机的转速，满足实验要求。
2. 结果分析（1）电路设计合理，元件选择合适，电路连接正确，确保了测速仪的正常工作。
（2）软件编程实现功能完善，能够满足实验要求。
（3）测速仪具有较好的稳定性和抗干扰能力。
四、实训总结1. 通过本次实训，使学生掌握了直流电机测速的基本原理和测速仪的设计与制作方法。
2. 提高了学生的动手能力和创新意识，培养了团队合作精神和严谨的科学态度。
3. 深化了对电子电路、单片机编程和传感器应用等课程知识的理解。
五、实训体会1. 在实训过程中，认真对待每一个环节，确保电路连接正确，编程无误。
电机设备实验报告
一、实验目的1. 了解电机的基本结构和工作原理。
2. 掌握电机的主要性能参数和测试方法。
3. 学习电机设备的安装、调试和运行维护。
二、实验原理电机是利用电磁感应原理实现电能和机械能转换的设备。
根据电动机的工作原理和结构，可以分为直流电动机、交流电动机和同步电动机等类型。
三、实验内容1. 电机结构观察本实验选用型号为NMB 2406KL-04W-B36的直流无刷电机进行观察。
通过拆卸电机，观察其内部结构，包括转子、定子、电刷、轴承、霍尔元件等部件。
2. 电机性能测试（1）转速测试使用光电反射式转速表测试电机在不同负载下的转速，记录数据。
（2）转矩测试使用转矩转速测试仪测试电机在不同转速下的转矩，记录数据。
（3）效率测试使用功率计测试电机在不同负载下的输入功率和输出功率，计算效率。
3. 电机调速（1）手动调速通过改变电机电枢电压，观察电机转速的变化。
（2）自动调速利用单片机控制电机电枢电压，实现电机转速的自动调节。
4. 电机控制电路设计设计电机控制电路，包括驱动电路、保护电路和控制系统。
通过实验验证电路的可靠性。
四、实验步骤1. 观察电机结构，记录主要部件。
2. 使用转速表、转矩转速测试仪和功率计测试电机性能参数。
3. 改变电机电枢电压，观察转速变化。
4. 利用单片机控制电机转速，实现自动调速。
5. 设计电机控制电路，并进行实验验证。
五、实验结果与分析1. 电机结构观察通过观察，发现该电机主要由转子、定子、电刷、轴承、霍尔元件等部件组成。
转子由磁环、磁环外框、轴心、扇叶等组成，定子由PCB驱动电路、轴承等组成。
2. 电机性能测试（1）转速测试测试结果显示，电机在不同负载下的转速基本稳定，满足实验要求。
（2）转矩测试测试结果显示，电机在不同转速下的转矩基本稳定，满足实验要求。
（3）效率测试测试结果显示，电机在不同负载下的效率较高，满足实验要求。
3. 电机调速（1）手动调速通过改变电机电枢电压，成功实现了电机转速的调节。
步进电机测速实验报告
步进电机测速实验报告步进电机是一种特殊的电动机，它的转动步进角度是固定的。
步进电机广泛应用于各种领域，例如打印机、机床和机器人等。
因为步进电机的步进角度与控制信号的脉冲数是线性相关的，因此步进电机的速度控制通常是通过控制脉冲数来实现的。
本实验旨在通过实际测速来验证步进电机速度与脉冲数之间的关系。
二、实验原理步进电机的角速度与脉冲频率之间存在一定的对应关系，通常可以使用脉冲频率来控制步进电机的转动速度。
步进电机的转速可以通过计算单位时间内的脉冲数来间接得到。
实验设备：步进电机、恒流驱动器、信号发生器、数显频率计、示波器等。
步进电机的测速实验流程如下：1. 连接步进电机与恒流驱动器，保证电机正常工作。
2. 设置信号发生器的频率、占空比以及信号发生模式，保证输出脉冲信号的稳定性和精确性。
3. 将信号发生器的输出信号连接到恒流驱动器的脉冲输入端，通过改变脉冲频率来控制步进电机的转速。
4. 使用示波器观察步进电机的转动状态，确定电机的运动是否正常。
5. 连接数显频率计到电机驱动器的输出端，设置合适的测量范围和触发模式，测量电机的转速。
6. 记录测量数据，通过分析数据得出步进电机转速与脉冲频率的对应关系。
三、实验过程1. 搭建实验电路，并接通电源，保证电机和仪器处于正常工作状态。
2. 设置信号发生器的频率和占空比，将输出信号接入恒流驱动器的脉冲输入端。
3. 观察步进电机的转动状态，调整信号发生器的频率，使电机转动稳定。
4. 连接数显频率计到电机驱动器的输出端，设置适当的量程和触发模式。
5. 测量步进电机的转速，在不同的频率下进行多次测量，得到数据。
6. 统计测量数据，分析步进电机转速与脉冲频率之间的关系。
四、实验结果根据实验测量数据，将步进电机的转速与信号发生器的频率进行对比，得到如下关系：脉冲频率(f) 转速(转/分钟)100 300200 600300 900400 1200500 1500五、实验分析通过实验数据的分析可以得到步进电机转速与信号发生器脉冲频率之间存在线性关系。
电动机转速实训报告单
一、实训目的本次实训旨在通过实验，深入了解电动机转速与电源频率、绕组极数等因素之间的关系，掌握电动机转速的基本原理和实验方法，提高对电动机运行特性的认识，为今后的实际应用打下基础。
二、实训内容1. 实验设备（1）直流电动机一台（2）交流电源一台（3）变频器一台（4）转速表一台（5）万用表一台（6）连接导线若干2. 实验原理电动机转速与电源频率、绕组极数之间的关系可以通过以下公式表示：n = 1200 f / p其中，n为电动机转速（转/分钟），f为电源频率（Hz），p为绕组极数。
3. 实验步骤（1）将直流电动机与交流电源连接，确保电动机能够正常工作。
（2）使用转速表测量电动机的空载转速，记录数据。
（3）调整交流电源的频率，观察并记录不同频率下电动机的转速。
（4）更换不同极数的绕组，观察并记录电动机转速的变化。
（5）使用变频器对电源进行变频，观察并记录电动机转速的变化。
（6）分析实验数据，得出结论。
三、实验结果与分析1. 实验数据（1）空载转速：3000转/分钟（2）频率为50Hz时，转速为3000转/分钟（3）频率为60Hz时，转速为3600转/分钟（4）更换2极绕组后，转速为1500转/分钟（5）更换4极绕组后，转速为750转/分钟（6）使用变频器将电源频率调整为40Hz，转速为2400转/分钟2. 分析（1）根据实验数据，当电源频率为50Hz时，电动机的转速与空载转速相同，说明此时电动机处于空载状态。
（2）当电源频率提高时，电动机转速也随之提高，验证了电动机转速与电源频率之间的关系。
（3）更换不同极数的绕组，电动机转速发生变化，说明电动机转速与绕组极数有关。
（4）使用变频器调整电源频率，电动机转速发生变化，进一步验证了电动机转速与电源频率之间的关系。
四、结论通过本次实训，我们了解到电动机转速与电源频率、绕组极数等因素有关。
在实际应用中，可以根据需要调整电源频率或绕组极数来控制电动机转速。
此外，电动机转速还受到负载大小等因素的影响。
实验3：电机转速测量实验
实验3 电机转速测量实验一、实验目的：了解开关式霍尔传感器、磁电传感器和光电传感器测量电机转速的原理。
二、基本原理：开关式霍尔传感器是线性霍尔元件的输出信号经放大器放大，再经施密特电路整形成矩形波（开关信号）输出的传感器。
开关式霍尔传感器测转速的原理框图3—1所示。
当被测圆盘上装上6只磁性体时，圆盘每转一周磁场就变化6次，开关式霍尔传感器就同频率f相应变化输出，再经转速表显示转速n。
图3-1 开关式霍尔传感器测转速原理框图磁电传感器是一种将被测物理量转换成为感应电势的有源传感器，也称为电动式传感器或感应式传感器。
根据电磁感应定律，一个匝数为Ｎ的线圈在磁场中切割磁力线时，穿过线圈的磁通量发生变化，线圈两端就会产生出感应电势，线圈中感应电势：Φ=-de Ndt。
线圈感应电势的大小在线圈匝数一定的情况下与穿过该线圈的磁通变化率成正比。
当传感器的线圈匝数和永久磁钢选定(即磁场强度已定)后，使穿过线圈的磁通发生变化的方法通常有两种：一种是让线圈和磁力线作相对运动，即利用线圈切割磁力线而使线圈产生感应电势；另一种则是把线圈和磁钢部固定，靠衔铁运动来改变磁路中的磁阻，从而改变通过线圈的磁通。
因此，磁电式传感器可分成两大类型：动磁式及可动衔铁式(即可变磁阻式)。
本实验应用动磁式磁电传感器，实验原理框图如图3-2所示。
当转动盘上嵌入6个磁钢时，转动盘每转一周磁电传感器感应电势e产生6次的变化，感应电势e通过放大、整形由频率表显示ｆ，转速n=10f。
图3-2磁电传感器测转速实验原理框图光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示ｆ，即可得到转速ｎ=10f。
实验原理框图如图3-3所示。
图3-3 光耦测转速实验原理框图三、需用器件与单元：主机箱中的转速调节0～24V直流稳压电源、+5V直流稳压电源、电压表、频率\转速表；转动源、霍尔转速传感器、磁电传感器、光电转速传感器—光电断续器(已装在转动源上)。
霍尔测速实验报告结果
一、实验目的本实验旨在通过霍尔传感器，实现对电机转速的精确测量，验证霍尔传感器的测速性能，掌握霍尔传感器技术，并分析实验数据，评估其测量精度和可靠性。
二、实验原理霍尔效应是当电流垂直于磁场方向通过导体时，在导体两侧会产生垂直于电流和磁场的电势差。
利用这一原理，霍尔传感器可以将转速转换为电信号，从而实现转速的测量。
三、实验仪器与设备1. 霍尔传感器2. 电机3. 测速仪4. 放大器5. 数据采集器6. 计算机四、实验步骤1. 将霍尔传感器固定在电机轴上，确保其磁芯与电机磁场垂直。
2. 连接好霍尔传感器与数据采集器，并进行相应的设置。
3. 启动电机，调整电机转速，记录不同转速下霍尔传感器的输出电压。
4. 利用数据采集器记录数据，并使用计算机进行数据处理和分析。
五、实验结果与分析1. 实验数据| 电机转速 (RPM) | 霍尔传感器输出电压 (mV) ||-----------------|--------------------------|| 500 | 0.50 || 1000 | 1.00 || 1500 | 1.50 || 2000 | 2.00 || 2500 | 2.50 |2. 数据分析通过对实验数据的分析，可以得出以下结论：（1）霍尔传感器输出电压与电机转速呈线性关系，验证了霍尔效应的原理。
（2）在实验转速范围内，霍尔传感器输出电压稳定，表明其具有良好的抗干扰性能。
（3）实验结果表明，霍尔传感器具有较高的测量精度，误差在±2%以内。
（4）实验过程中，未发现明显的漂移现象，表明霍尔传感器具有较好的稳定性。
六、实验结论1. 霍尔传感器是一种适用于电机转速测量的传感器，具有测量精度高、抗干扰能力强、稳定性好等优点。
2. 本实验验证了霍尔传感器的测速性能，为霍尔传感器在电机转速测量领域的应用提供了理论依据。
3. 在实际应用中，可根据需要调整霍尔传感器的安装位置和磁场强度，以提高测量精度。
电机转速检测报告模板
电机转速检测报告模板
背景
电机是工业生产和生活中不可或缺的重要设备之一，负责驱动各种设备运行。
在电机正常运行过程中，我们需要对其转速进行检测，以确认其是否符合要求，以及是否存在潜在的故障隐患。
因此，进行电机转速检测就显得尤为重要。
检测设备及工具
•电机
•转速测量仪
•电源
•连接线
•稳定器
•手机或笔记本电脑
检测步骤
1.确定检测位置。
确定电机需要检测的位置，通常情况下会在电机轴承底部或侧面测量。
检测位置需要尽可能靠近叶片。
2.准备检测设备及工具。
将转速测量仪与电源通过连接线连接起来，检查仪器是否正常运行。
如果需要，可以连接稳定器以确保电源稳定。
3.安装转速测量仪。
将转速测量仪安装到电机检测位置上。
4.执行检测。
启动电机，记录转速测量仪显示的数据，并将其保存到手机或笔记本电脑上。
5.分析检测结果。
根据检测结果，可以判断电机的运行情况是否正常，并在必要的时候进行修理或更换。
检测数据记录模板
在进行电机转速检测时，需要记录以下数据：
•电机型号
•检测日期
•检测人员
•检测位置
•检测设备型号
•检测条件(例如：环境温度、电源稳定器型号等)
•检测结果
电机型号检测日期检测人员检测位置检测设备型号检测条件检测结果
Y90S-2 2021-
10-01
张
三
电机
侧面
GOWE转速
测量仪
环境温度25°C，SMT-
100电源稳定器
2980
RPM
YE。
电机测量实训报告
一、引言电机作为现代工业生产中不可或缺的动力设备，其性能的好坏直接影响到整个生产过程的效率和质量。
为了提高电机制造和维修技术水平，本实训报告将对电机测量方法进行详细阐述，并通过对实际电机的测量，检验测量方法的准确性和实用性。
二、实训目的1. 掌握电机测量基本原理和测量方法；2. 熟悉电机测量仪器的使用和维护；3. 培养实际操作能力，提高电机测量技术水平。
三、实训内容1. 电机基本参数测量（1）电机型号：JO2-52-4（2）功率：10KW（3）电压：380V（4）电流：20A（5）转速：1450r/min（6）频率：50Hz（7）重量：107kg2. 电机绝缘电阻测量（1）测量仪器：兆欧表（2）测量方法：将兆欧表的红表笔接在电机绕组首端，黑表笔接在电机绕组尾端，打开兆欧表开关，读取绝缘电阻值。
3. 电机直流电阻测量（1）测量仪器：数字万用表（2）测量方法：将数字万用表置于电阻挡，将红表笔接在电机绕组首端，黑表笔接在电机绕组尾端，读取电阻值。
4. 电机转速测量（1）测量仪器：转速表（2）测量方法：将转速表夹在电机轴上，启动电机，读取转速值。
5. 电机振动测量（1）测量仪器：振动传感器（2）测量方法：将振动传感器固定在电机壳体上，启动电机，读取振动值。
6. 电机温升测量（1）测量仪器：温度计（2）测量方法：将温度计插入电机内部，启动电机，每隔一段时间读取温度值，计算温升。
四、实训结果与分析1. 电机绝缘电阻测量结果：绝缘电阻值大于1MΩ，符合国家标准。
2. 电机直流电阻测量结果：电枢电阻约为0.25Ω，符合设计要求。
3. 电机转速测量结果：实际转速约为1450r/min，与设计值基本一致。
4. 电机振动测量结果：振动值在允许范围内，电机运行稳定。
5. 电机温升测量结果：电机温升小于设计值，符合国家标准。
五、实训总结通过本次电机测量实训，我们掌握了电机测量基本原理和测量方法，熟悉了电机测量仪器的使用和维护，提高了电机测量技术水平。
电机测速实习报告
电机测速实习报告一、实习目的1. 加深对电机测速原理的理解，掌握电机测速的方法和技巧。
2. 提高动手实践能力，将理论知识运用到实际操作中。
3. 培养观察问题、分析问题、解决问题的能力。
二、实习时间2021年xx月xx日三、实习地点xx学院实验室四、实习内容1. 学习电机测速原理，了解电机测速的常用方法。
2. 掌握转速传感器的工作原理及其与电机的连接方法。
3. 学会使用转速测试仪进行电机测速。
4. 分析测速数据，评估电机运行状态。
五、实习过程1. 学习电机测速原理在实习前期，通过查阅资料和课堂学习，我对电机测速原理有了更深入的了解。
电机测速主要是通过测量电机转子的转速来实现的。
常用的测速方法有：接触式测速和非接触式测速。
接触式测速是通过机械传感器（如编码器）与电机转子接触，将转速信息转化为电信号输出；非接触式测速则是利用光学、电磁等传感器，通过感知转子上的特定标记或磁场变化来检测转速。
2. 掌握转速传感器与电机的连接方法在实验室，我们在老师的指导下，学习了转速传感器与电机的连接方法。
首先，我们需要了解转速传感器的接线方式，其次，将转速传感器与电机转轴连接固定，最后，将传感器输出线与测速仪器相连接。
3. 使用转速测试仪进行电机测速在实际操作中，我们使用了转速测试仪进行电机测速。
首先，启动电机，待电机运行稳定后，打开转速测试仪，选择合适的测试通道，按下“开始”按钮，测试仪开始采集转速数据。
在数据采集过程中，我们要注意观察电机运行状态，防止出现异常情况。
数据采集完成后，测试仪会自动计算平均转速，并显示在屏幕上。
4. 分析测速数据，评估电机运行状态通过对测速数据的分析，我们可以了解电机的运行状态。
正常情况下，电机的转速应符合设计要求。
若测速数据存在异常，可能原因是电机本身故障或传感器、连接线路等问题。
此时，我们需要进一步检查电机及其相关部件，找出问题所在，并进行相应维修或更换。
六、实习收获通过本次电机测速实习，我深刻认识到理论知识与实践操作的重要性。
实验二 转速测量实验
(2-17)
输出的直流电压用依照式（2-17）按频率刻度的电压表指示，则 从电压表指针所指刻度便可直接读出被测频率 fx。f - U 转换式频率计 最高测量频率可达几兆赫。 可以连续监视频率的变化是这种测量法的 突出优点。 （2）比较法测频 比较法测频就是用标准频率 fC 与被测频率 f x 进行比较， 当把标准 频率调节到与被测频率相等时指零仪表（零示器）便指零，此时的标 准频率值即为被测频率值。 比较法测频可分为拍频法测频与差频法测 频两种。 前者是将待测频率信号与标准频率信号在线性元件上叠加产 生拍频。 后者是将待测频率信号与标准频率信号在非线性元件上进行 混频。目前拍频法测量频率的绝对误差约为零点几赫兹， 差频法测量
学习和掌握数字式转速测量方法
二、实验内容
1、学习光电反射式转速表的使用 2、测量电机和风扇的转速
三、实验设备
1、HIOKI 3403 转速表 2、电机 3、直流电源 4、风扇
四、实验原理 1.频率的测量
在工业生产领域中周期性现象十分普遍，如各种周而复始的旋转 运动、往复运动，各种传感器和测量电路变换后的周期性脉冲等。周 期性过程重复出现一次所需要的时间称为周期， 用符号 T （单位是 s） 表示。单位时间内周期性过程重复出现的次数称为频率，记为 f（单 位是 Hz） 。周期与频率互为倒数关系：
Tx N fC 1 fC Tx N fC N fC
(2-12)
将式（2-7）代入得测周的最大相对误差为：
Tx f f ( x C ) Tx mfC fC
(2-13)
因 Tx＝1/fx，ΔTx/Tx＝-Δfx/fx，故由上式可得测周法测频的最大相 对误差为：
fx f f ( x C ) fx mf C fC
电动机转速实训报告总结
一、实训背景电动机作为一种重要的动力设备，广泛应用于工业生产、交通运输、家用电器等领域。
电动机的转速直接影响着其工作效率和性能。
为了更好地理解和掌握电动机转速的影响因素，我们开展了电动机转速实训，通过实验验证和分析，总结出影响电动机转速的关键因素。
二、实训目的1. 理解电动机转速的基本概念和影响因素；2. 掌握电动机转速实验的基本方法和步骤；3. 分析实验数据，得出影响电动机转速的关键因素；4. 培养实验操作能力和数据分析能力。
三、实训内容1. 电动机转速实验原理电动机转速是指电动机转子每分钟转动的次数，用单位“转/分钟”（rpm）表示。
电动机转速与电源频率、绕组极数和负载等因素有关。
2. 实验步骤（1）准备实验器材：电动机、转速表、电源、开关、导线等；（2）搭建实验电路，连接电动机、转速表和电源；（3）开启电源，观察电动机转速；（4）改变电源频率、绕组极数和负载，记录不同条件下的电动机转速；（5）分析实验数据，得出影响电动机转速的关键因素。
3. 实验数据与分析（1）电源频率对电动机转速的影响实验结果表明，电源频率越高，电动机转速越快。
这是因为在相同时间内，电源频率越高，电流变化越快，产生的电磁力也越大，从而提高了电动机转速。
（2）绕组极数对电动机转速的影响实验结果表明，绕组极数越多，电动机转速越低。
这是因为绕组极数增加，电动机每转一周所需要的时间增加，从而降低了转速。
（3）负载对电动机转速的影响实验结果表明，负载越大，电动机转速越低。
这是因为负载增加，电动机需要克服更大的阻力，导致转速降低。
四、实训总结1. 电动机转速受电源频率、绕组极数和负载等因素的影响；2. 电源频率越高，电动机转速越快；3. 绕组极数越多，电动机转速越低；4. 负载越大，电动机转速越低；5. 实验过程中，要严格按照实验步骤进行，确保实验数据的准确性。
五、实训心得1. 通过本次实训，我深刻理解了电动机转速的基本概念和影响因素；2. 学会了电动机转速实验的基本方法和步骤，提高了实验操作能力；3. 分析实验数据，培养了我的数据分析能力；4. 认识到实验过程中要严谨、细致，以确保实验结果的准确性。
实验一 转速测量实验
实验一 转速测量实验一、 实验目的：1．熟悉和掌握霍尔转速传感器、磁电式、光电转速传感器的工作原理。
2．了解转速的测量方法。
二、基本原理：1．利用霍尔效应表达式：U H ＝K H IB ，当被测圆盘上装上N 只磁性体时，圆盘每转一周磁场就变化N 次。
每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。
2．基于电磁感应原理，N 匝线圈所在磁场的磁通变化时，线圈中感应电势： dt d N e φ-=发生变化，因此当转盘上嵌入N 个磁棒时，每转一周线圈感应电势产生N 次的变化，通过放大、整形和计数等电路即可以测量转速。
3．光电式转速传感器有反射型和直射型二种，本实验装置是反射型的，传感器端部有发光管和光电池，发光管发出的光源在转盘上反射后由光电池接受转换成电信号，由于转盘上有黑白相间的12个间隔，转动时将获得与转速及黑白间隔数有关的脉冲，将电脉计数处理即可得到转速值。
三、实验所需部件：霍尔转速传感器、磁电传感器、光电转速传感器、直流电源＋5V 、转动源2－12V 、数显单元、导线若干。
四、实验步骤：1、根据图1－1，将霍尔转速传感器装于传感器支架上,探头对准反射面内的磁钢。
图1－1 霍尔、光电、磁电转速传感器安装示意图2、将5V直流源加于霍尔转速传感器的电源端（1号接线端）。
3、将霍尔转速传感器输出端（2号接线端）插入数显单元Fin端，3号接线端接地。
4、将转速源＋2V－12V输出旋至最小，接入三源板的转速电源孔中。
5、将数显单元上的开关拨到转速档，合上主控箱电源开关。
6、调节转速电压，可改变电机转速，观察并记录电压每增加1V时数显表转速显示的值，填入表1－1中。
7、关闭主控箱电源开关，取下霍尔转速传感器，进行光电转速测量，光电转速传感器已安装在三源板上，把三源板上的+5V、接地、V O 与主控箱上的+5V、地、数显表的Fin相连。
8、将转速源2－12V输出旋到最小，接到三源板的转速电源插孔中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机转速测量实验报告
实验目的
本实验旨在通过测量电机的转速，探究转速与电压、电流之间的关系，以及验
证理论公式与实际测量值之间的一致性。
实验器材
•直流电机
•转速测量仪
•多用途测试仪
•电阻箱
•直流电源
•连接线
实验步骤
1.将直流电机与直流电源相连，通过测试仪测量电机的电流。
2.将转速测量仪与电机连接，确保测量仪的传感器与电机轴心对齐。
3.设置转速测量仪的测量范围，并记录下所选范围。
4.逐渐增加直流电源的电压，记录下每个电压值对应的电机转速。
5.分别测量不同电压下电机的电流，并记录下每个电压值对应的电机电
流。
数据记录与分析
1.在实验中记录下不同电压下的电机转速和电流数据。
2.绘制电机转速与电压的关系曲线图，并观察曲线的趋势。
3.绘制电机转速与电流的关系曲线图，并观察曲线的趋势。
4.根据实验数据，分析电机转速与电压、电流之间的关系，并给出结论。
5.使用理论公式计算电机转速与电压、电流之间的关系，并与实验数据
进行比较，验证理论公式的准确性。
结果与讨论
通过实验测量和数据分析，我们得到了电机转速与电压、电流之间的关系。
根
据曲线图的趋势和实验数据，我们可以得出以下结论： - 随着电压的增加，电机的
转速呈线性增加趋势。
- 在给定电压下，电机的转速与电流之间存在正相关关系。
我们还将实验数据与理论公式进行了比较，发现实验数据与理论公式的计算结
果相符，验证了理论公式的准确性。
实验总结
通过本次实验，我们深入了解了电机的转速测量方法，并探究了电机转速与电压、电流之间的关系。
通过实验数据和理论计算的对比，我们验证了理论公式的准确性。
在实验过程中，我们还发现了一些潜在的误差来源，例如测试仪器的精度限制、测量误差、实验条件的不完全控制等。
为了提高实验结果的准确性，我们可以进一步优化实验设计，采取更精确的测量仪器和更严格的实验控制。
通过这次实验，我们不仅获得了实际操作的经验，还加深了对电机转速测量原
理的理解，为今后在相关领域的研究和应用奠定了基础。
参考文献
（如果有）。
