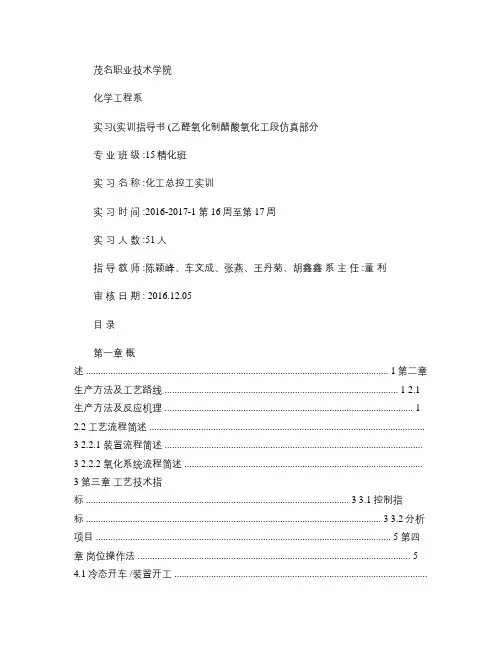

茂名职业技术学院化学工程系实习(实训指导书 (乙醛氧化制醋酸氧化工段仿真部分专业班级 :15精化班实习名称 :化工总控工实训实习时间 :2016-2017-1 第 16周至第 17周实习人数 :51人指导教师 :陈颖峰、车文成、张燕、王丹菊、胡鑫鑫系主任 :董利审核日期 : 2016.12.05目录第一章概述 ........................................................................................................................... 1第二章生产方法及工艺路线 ............................................................................................... 1 2.1生产方法及反应机理 .. (1)2.2工艺流程简述 ................................................................................................................3 2.2.1 装置流程简述 .........................................................................................................3 2.2.2 氧化系统流程简述 .................................................................................................3 第三章工艺技术指标 ........................................................................................................... 3 3.1控制指标 ........................................................................................................................ 3 3.2分析项目 ........................................................................................................................ 5 第四章岗位操作法 (5)4.1冷态开车 /装置开工 .......................................................................................................5 4.1.1 开工应具备的条件 .................................................................................................5 4.1.2 引公用工程 .............................................................................................................5 4.1.3 N2吹扫、置换气密 .................................................................................................5 4.1.4 系统水运试车 .........................................................................................................5 4.1.5 酸洗反应系统 .........................................................................................................5 4.1.6 全系统大循环和精馏系统闭路循环 .....................................................................6 4.1.7 第一氧化塔配制氧化液 .........................................................................................6 4.1.8 第一氧化塔投氧开车 .............................................................................................6 4.1.9 第二氧化塔投氧 .....................................................................................................7 4.1.10 吸收塔投用 ...........................................................................................................8 4.1.11氧化塔出料 ............................................................................................................8 4.2正常停车 ........................................................................................................................ 8 4.2.1 氧化系统停车 ......................................................................................................... 8 4.3紧急停车 ........................................................................................................................ 8 4.3.1 事故停车 ................................................................................................................. 8 4.3.2 紧急停车 ................................................................................................................. 9 4.4岗位操作法 .. (9)4.4.1 第一氧化塔 (9)4.4.2 第二氧化塔(T102 . (10)4.4.3 洗涤液罐 (10)4.5联锁停车 .....................................................................................................................10第一章概述乙酸又名醋酸,英文名称为 acetic acid,是具有刺激气味的无色透明液体,无水乙酸在低温时凝固成冰状,俗称冰醋酸。
醋酸-氧化装置操作规程总结
醋酸-氧化装置操作规程乙醛氧化制醋酸仿真软件——氧化工段北京东方仿真控制技术有限公司仿真教学事业部1醋酸-氧化装置操作规程目录第一章概述 (1)第二章生产方法及工艺路线 (2)2.1生产方法及反应机理 (2)2.2工艺流程简述 (3)2.2.1 装置流程简述 (3)2.2.2 氧化系统流程简述 (4)第三章工艺技术指标 (6)3.1控制指标 (6)3.2分析项目 (7)第四章岗位操作法 (8)4.1冷态开车/装置开工 (8)4.1.1 开工应具备的条件 (8)4.1.2 引公用工程 (8)4.1.3 N2吹扫、置换气密 (8)4.1.4 系统水运试车 (8)4.1.5 酸洗反应系统 (8)4.1.6 全系统大循环和精馏系统闭路循环 (9)4.1.7 第一氧化塔配制氧化液 (9)4.1.8 第一氧化塔投氧开车 (10)4.1.9 第二氧化塔投氧 (11)4.1.10 吸收塔投用 (11)4.1.11氧化塔出料 (12)4.2正常停车 (12)4.2.1 氧化系统停车 (12)4.3紧急停车 (12)4.3.1 事故停车 (12)4.3.2 紧急停车 (13)4.4岗位操作法 (14)4.4.1 第一氧化塔 (14)4.4.2 第二氧化塔（T102） (15)4.4.3 洗涤液罐 (15)4.5联锁停车 (15)第五章仿真图 (16)i醋酸-氧化装置操作规程第一章 概述乙酸又名醋酸，英文名称为acetic acid ，是具有刺激气味的无色透明液体，无水乙酸在低温时凝固成冰状，俗称冰醋酸。
在16.7℃以下时，纯乙酸呈无色结晶，其沸点是118℃。
乙酸蒸气刺激呼吸道及粘膜（特别是对眼睛的粘膜），浓乙酸可灼烧皮肤。
乙酸是重要的有机酸之一。
其结构式是：乙酸是稳定的化合物；但在一定的条件下，能引起一系列的化学反应。
如：在强酸（H 2SO 4或HCl ）存在下，乙酸与醇共热，发生酯化反应：乙酸是许多有机物的良好溶剂，能与水、醇、酯和氯仿等溶剂以任意比例相混合。
乙醛氧化法生产醋酸工艺流程
乙醛氧化法生产醋酸工艺流程一、乙醛氧化法生产醋酸的基本原理1.1 这乙醛氧化啊，就像是一场奇妙的化学变身秀。
乙醛，那可是个活跃的小分子，它和氧气一接触，就像干柴遇烈火一样，在特定的条件下开始发生反应。
这个反应不是简单的一加一等于二，而是经过一系列复杂的化学步骤，最终变成了醋酸。
1.2 从化学方程式看，就是2CH₃CHO + O₂→ 2CH₃COOH，这式子看起来简单，可实际过程那是相当复杂的。
就好比看着菜谱做菜，知道原料和成品，但做菜过程中的火候、调味等细节才是关键。
二、工艺流程的主要步骤2.1 原料准备阶段首先得有高质量的乙醛原料，这就像盖房子得有好砖头一样。
乙醛的纯度啊，那是相当重要的，如果乙醛不纯，就像在好米里掺了沙子，后续反应肯定会出问题。
而且，氧气的供应也得稳定可靠，不能时有时无，不然反应就没法好好进行，就像人呼吸，得均匀顺畅才行。
2.2 反应阶段把乙醛和氧气送进反应釜，这反应釜就像一个魔法厨房。
反应釜里的温度、压力等条件得严格控制。
温度高了，就像火太大把菜烧焦了，可能会产生一些副反应，生成乱七八糟的东西；温度低了，反应又像乌龟爬一样慢。
压力也得合适，压力不合适，反应就像没吃饱饭的人干活，有气无力的。
而且反应釜里通常还得加催化剂，这催化剂就像化学反应的小助手，能让反应更快更高效地进行，就像给汽车加了高性能的润滑油。
2.3 产物分离与提纯阶段反应完了得到的是混合产物，这里面有醋酸，还有没反应完的乙醛、水等杂质。
这就需要把醋酸从这些杂质里分离出来，就像从一堆杂物里挑出宝贝一样。
可以采用蒸馏的方法，根据不同物质的沸点不同，把醋酸蒸馏出来。
这就像把不同沸点的水和油分开一样，沸点低的先跑出来，沸点高的留在后面。
提纯后的醋酸还得检测质量，得符合标准才行，可不能滥竽充数。
三、工艺流程的注意事项3.1 安全方面这个生产过程中，安全可是重中之重。
乙醛是易燃易挥发的物质，就像个小炸弹一样。
所以整个生产车间得做好防火防爆措施，不能有一点马虎。
化工DCS技术与总控工实训课程标准

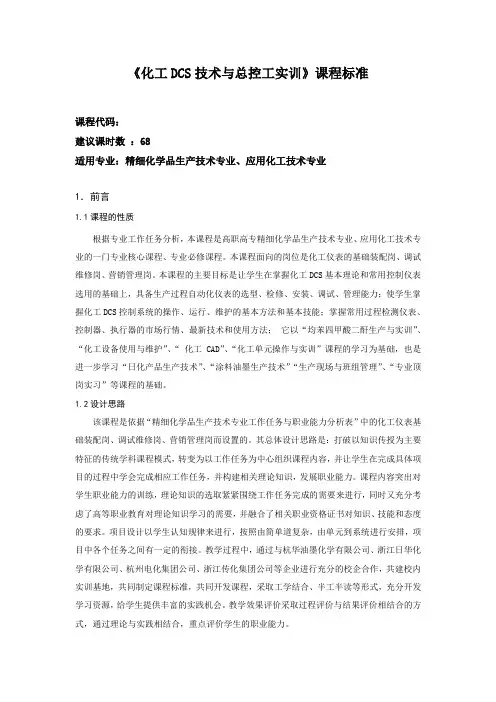

《化工DCS技术与总控工实训》课程标准课程代码：建议课时数：68适用专业：精细化学品生产技术专业、应用化工技术专业1．前言1.1课程的性质根据专业工作任务分析，本课程是高职高专精细化学品生产技术专业、应用化工技术专业的一门专业核心课程、专业必修课程。
本课程面向的岗位是化工仪表的基础装配岗、调试维修岗、营销管理岗。
本课程的主要目标是让学生在掌握化工DCS基本理论和常用控制仪表选用的基础上，具备生产过程自动化仪表的选型、检修、安装、调试、管理能力；使学生掌握化工DCS控制系统的操作、运行、维护的基本方法和基本技能；掌握常用过程检测仪表、控制器、执行器的市场行情、最新技术和使用方法；它以“均苯四甲酸二酐生产与实训”、“化工设备使用与维护”、“化工CAD”、“化工单元操作与实训”课程的学习为基础，也是进一步学习“日化产品生产技术”、“涂料油墨生产技术”“生产现场与班组管理”、“专业顶岗实习”等课程的基础。
1.2设计思路该课程是依据“精细化学品生产技术专业工作任务与职业能力分析表”中的化工仪表基础装配岗、调试维修岗、营销管理岗而设置的。
其总体设计思路是：打破以知识传授为主要特征的传统学科课程模式，转变为以工作任务为中心组织课程内容，并让学生在完成具体项目的过程中学会完成相应工作任务，并构建相关理论知识，发展职业能力。
课程内容突出对学生职业能力的训练，理论知识的选取紧紧围绕工作任务完成的需要来进行，同时又充分考虑了高等职业教育对理论知识学习的需要，并融合了相关职业资格证书对知识、技能和态度的要求。
项目设计以学生认知规律来进行，按照由简单道复杂，由单元到系统进行安排，项目中各个任务之间有一定的衔接。
教学过程中，通过与杭华油墨化学有限公司、浙江日华化学有限公司、杭州电化集团公司、浙江传化集团公司等企业进行充分的校企合作，共建校内实训基地，共同制定课程标准，共同开发课程，采取工学结合、半工半读等形式，充分开发学习资源，给学生提供丰富的实践机会。
化工DCS技术与总控工实训课程标准
《化工DCS技术与总控工实训》课程标准课程代码：建议课时数：68适用专业：精细化学品生产技术专业、应用化工技术专业1．前言1.1课程的性质根据专业工作任务分析，本课程是高职高专精细化学品生产技术专业、应用化工技术专业的一门专业核心课程、专业必修课程。
本课程面向的岗位是化工仪表的基础装配岗、调试维修岗、营销管理岗。
本课程的主要目标是让学生在掌握化工DCS基本理论和常用控制仪表选用的基础上，具备生产过程自动化仪表的选型、检修、安装、调试、管理能力；使学生掌握化工DCS控制系统的操作、运行、维护的基本方法和基本技能；掌握常用过程检测仪表、控制器、执行器的市场行情、最新技术和使用方法；它以“均苯四甲酸二酐生产与实训”、“化工设备使用与维护”、“化工CAD”、“化工单元操作与实训”课程的学习为基础，也是进一步学习“日化产品生产技术”、“涂料油墨生产技术”“生产现场与班组管理”、“专业顶岗实习”等课程的基础。
1.2设计思路该课程是依据“精细化学品生产技术专业工作任务与职业能力分析表”中的化工仪表基础装配岗、调试维修岗、营销管理岗而设置的。
其总体设计思路是：打破以知识传授为主要特征的传统学科课程模式，转变为以工作任务为中心组织课程内容，并让学生在完成具体项目的过程中学会完成相应工作任务，并构建相关理论知识，发展职业能力。
课程内容突出对学生职业能力的训练，理论知识的选取紧紧围绕工作任务完成的需要来进行，同时又充分考虑了高等职业教育对理论知识学习的需要，并融合了相关职业资格证书对知识、技能和态度的要求。
项目设计以学生认知规律来进行，按照由简单道复杂，由单元到系统进行安排，项目中各个任务之间有一定的衔接。
教学过程中，通过与杭华油墨化学有限公司、浙江日华化学有限公司、杭州电化集团公司、浙江传化集团公司等企业进行充分的校企合作，共建校内实训基地，共同制定课程标准，共同开发课程，采取工学结合、半工半读等形式，充分开发学习资源，给学生提供丰富的实践机会。
乙醛氧化制醋酸工艺设计仿真软件
乙醛氧化制醋酸工艺设计仿真软件
首先，乙醛氧化制醋酸的反应机理和动力学参数需要通过实验确定。
将实验数据输入到仿真软件中，建立反应机理模型和动力学模型，并对模
型进行验证和修正。
其次，对反应系统进行建模。
根据反应机理模型和动力学模型，可以
建立反应系统的数学模型。
该模型包括质量守恒、能量守恒、动量守恒等
方程。
考虑到乙醛氧化反应是多相反应，还需要考虑相变和传质过程。
然后，确定反应条件和操作参数。
在仿真软件中，可以设定反应温度、反应压力、氧化剂浓度、催化剂浓度等参数，以及不同反应物的摩尔比。
通过对这些参数进行变化和优化，可以得到最佳的反应条件和操作参数。
接下来，进行工艺设计和优化。
在仿真软件中，可以通过调整反应系
统的结构和参数，来改善反应的选择性、收率和能耗。
可以通过增加反应
器的体积、改变进料方式、优化催化剂用量等方法来提高产率和选择性。
最后，进行仿真计算和优化过程。
在仿真软件中，可以模拟反应过程
的动态变化，包括较小的时间步长和较短的模拟时间，以获得准确的结果。
根据仿真结果，可以通过参数调整和反馈控制来优化工艺过程，达到最佳
效果。
总结起来，乙醛氧化制醋酸工艺设计仿真软件可以通过建立反应机理
模型和动力学模型，进行反应系统建模和仿真计算，优化反应条件和操作
参数，设计和优化工艺过程。
这种仿真软件可以极大地提高乙醛氧化制醋
酸工艺的效率和可靠性，降低生产成本，提高产品质量。
醋酸-氧化装置操作规程(乙醛氧化制醋酸仿真软件)
醋酸-氧化装置操作规程(乙醛氧化制醋酸仿真软件)一、安全注意事项1.操作前必须认真熟悉设备，了解其操作方式、工作原理及注意事项。
2.操作前必须检查设备的接地情况，以确保设备接地良好。
3.严禁在装置附近吸烟、打火机等明火，禁止操作人员在装置附近使用易燃物品。
4.装置运行期间，严禁在装置上方行走或放置物品。
5.操作人员必须穿戴防护用具，包括防护眼镜、防护服、防护手套等。
6.操作人员必须经过专业培训，了解装置的危险性和应急处理方法，并掌握正确灭火方法。
二、操作流程1.开机操作(1) 将设备主电源开关“ON”。
(2) 打开空气阀门，调整气量至系统要求。
(3) 打开醋酸在料罐阀门，使其能够流动到反应器中。
(4) 打开燃料气阀门，开始点火。
(5) 等待反应器温度达到操作要求温度后，将醋酸料罐阀门逐渐打开，将反应器内的醋酸加入反应器中。
2.操作调节(1) 监测反应器压力、温度及流量等，对其进行调节。
(2) 在反应器压力、温度和流量处于正常范围时，将氧气逐渐加入反应器。
3.操作结束(1) 当反应达到要求后，关闭醋酸在料罐阀门。
(2) 关闭燃料气阀门，停止加热。
(3) 关闭氧气阀门。
(4) 关闭主电源开关。
(5) 关闭空气阀门。
(6) 将待检物样品及操作区域清理干净。
三、故障处理1.反应器内出现异常情况，可采取以下方法解决：(1) 给反应器提供足够的快速加热设备，使反应器温度上升，溶解氧气的速度加快。
(2) 在反应器内加入足量的活性炭，以吸附过量的氯离子和其他杂质。
2.设备管路发生泄漏，操作人员应及时采取以下措施：(1) 关闭泄漏区域的阀门，并用特制的材料进行密闭。
(2) 通知管理人员进行现场排查，做好安全措施。
(3) 根据泄漏程度控制泄漏物量，避免泄漏物质进入环境，防止污染。
3.发生火灾事件：(1) 立即关闭所有阀门，切断电源。
(2) 使用灭火器或发生器灭火，或通知消防队进行灭火。
(3) 紧急疏散人员，并组织现场人员开展灭火和救援工作。
乙醛氧化制醋酸仿真实训注意事项
乙醛氧化制醋酸仿真实训注意事项
乙醛氧化制醋酸仿真实训是一项重要的化学实验，下面是需要注意的事项：
1.实验过程中要注意安全，佩戴防护眼镜和实验手套，避免乙醛和醋酸对皮肤和眼睛的伤害。
2.在实验室中使用化学试剂时，注意正确的储存方法和使用环境，避免出现不必要的意外事故。
3.实验中要严格控制反应条件，如温度、时间、反应物比例等。
若温度过高，会导致反应剧烈甚至爆炸；若时间不足，则无法使反应完全进行；若反应物比例不恰当，则会导致产率下降。
4.在实验室中进行化学实验时，应注意实验仪器的正确使用方法，避免设备损坏或使用不当导致事故的发生。
5.实验后要彻底清洗实验器材，避免次次实验的干扰，同时保证下次实验的质量和可靠性。
6.实验结果要认真记录，包括数据、观察结果、分析和结论等。
这有利于检查实验数据的准确性和实验步骤的正确性。
7.实验结束后，要将化学试剂和废液妥善处理，避免污染环境和危害人身安全。
总的来说，实验者要时刻保持警觉，认真对待每个实验步骤，严格控制反应条件，并始终把安全放在第一位。
乙醛催化自氧化生产醋酸的工艺流程
乙醛催化自氧化生产醋酸的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!乙醛催化自氧化生成醋酸的工艺流程详解乙醛催化自氧化生产醋酸是一种经济高效且环保的化工生产方法，广泛应用于化学工业中。
乙醛氧化制醋酸仿真实训操作难点
乙醛氧化制醋酸仿真实训操作难点
1. 加固反应器：乙醛氧化反应是一个强氧化反应，产生的氧气很容易引起爆炸。
因此，在实验操作中，加强反应器的密闭性和安全性是一个难点。
需要在反应器内加入安全阀、压力计、温度计等安全装置。
2. 控制反应条件：乙醛氧化反应的反应条件比较苛刻，如反应温度、氧气进气量、反应时间等都需要严格控制。
这就要求操作者掌握一定的化学实验技能和经验，以确保反应顺利进行。
3. 确保反应的充分程度：乙醛氧化反应是一个多步反应，需要保证反应的充分程度，才能得到高质量的醋酸。
因此，在实验操作中，需要不断优化反应条件，以获得更好的反应效果。
4. 分离纯化醋酸：在反应结束后，还需要对产物进行分离纯化，研究最优工艺条件。
这个过程需要运用一定的化学分析和分离技术，对操作者的技术要求比较高。
乙醛氧化制醋酸生产技术
该过程通常在催化剂存在下进 行，以促进反应的进行
乙醛和氧气是反应的主要原料， 而醋酸是最终产物
乙醛氧化制醋酸是一种重要的 有机合成方法，广泛应用于化 工生产中
乙醛氧化制醋酸的重要性
乙醛氧化制醋酸是重要的化工生 产过程
乙醛氧化制醋酸对于提高产品质 量、降低成本具有重要意义
设备运行过程中要定期检查，及 时发现并处理潜在的安全隐患
添加标题
添加标题
添加标题
添加标题
生产过程中要严格控制反应温度、 压力、流量等参数，确保反应稳 定进行
生产现场要保持整洁，严禁烟火， 防止意外事故发生
危险源识别与控制
危险源识别：对生产过程中可能存在的 危险源进行识别，包括乙醛、氧气、醋 酸等化学物质以及设备、管道等物理因 素
07
乙醛氧醋酸的市场需求 乙醛氧化制醋酸的市场规模 乙醛氧化制醋酸的市场增长趋势 乙醛氧化制醋酸的市场前景预测
竞争格局与发展趋势
乙醛氧化制醋酸的市场规模 竞争格局：主要生产商、市场份额、技术水平 发展趋势：政策法规、市场需求、技术创新、环保要求
反应条件
反应温度：通常 为100-150℃
反应压力：一般 为常压或微负压
催化剂：通常使 用酸性催化剂如 硫酸或磷酸
氧化剂：通常使 用氧气或空气作 为氧化剂
催化剂
种类：金属催化剂和非金属催化剂 作用：提高反应速率和选择性 选择依据：根据反应类型和目标产物 制备方法：沉淀法、溶胶凝胶法、微乳液法等
生产流程
冷凝器、冷却器等辅助设备：用于控 制反应温度和物料流动
吸收塔：用于吸收反应过程中产生的尾 气，防止污染环境
输送泵、阀门等管道设备：用于物料 的输送和管道控制
乙醛液相催化自氧化生产醋酸工艺流程
乙醛液相催化自氧化生产醋酸工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!乙醛液相催化自氧化生产醋酸的工艺流程详解乙醛液相催化自氧化生产醋酸是一种高效的化学反应过程，广泛应用于化工行业中。
乙醛液相催化自氧化生产醋酸工艺流程分析
乙醛液相催化自氧化生产醋酸工艺流程分析下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 背景介绍。
乙醛是一种重要的有机化工原料，在工业生产中具有广泛的用途，其中最重要的应用之一就是用作醋酸的原料。
石油化工技术《KJ醋酸工艺流程》
第一页，共五页。
流程主要包括：原料准备、氧化 反响、粗产品的别离及物料、能 量的回收利用
1-第一氧化塔；2-第一氧化塔冷却器；3-第二氧化塔；4-第二氧化塔冷却器；5-尾气 吸收塔；6-蒸发器；7-脱低沸物塔；8-脱高沸物塔；9-脱水塔
第二页，共五页。
谢谢观看
课程：有机化工生产运行与操控
知识点：乙醛氧化制取醋酸工艺流程
第三页，共五页。
谢谢观看
课程：有机化工生产运行与操控
知识点：乙醛氧化制取醋酸工艺流程
第四页，共五页。
一、乙醛氧化制取醋酸工艺流ቤተ መጻሕፍቲ ባይዱ。谢谢观看
内容总结
第五页，共五页。
乙醛氧化值醋酸仿真开车段
乙醛氧化制醋酸仿真开车段流程一、开车前∶1、依次打开阀V57（100%）、V49（100%）、V50(25%)、V45(50%)、V48(100%)、并打开泵P102。
2、在T101的DCS控制台打“开快速灌液”、并打开Fic112(100%)、Fic301(100%)3、在T101现场打开（可不按顺序）：V17、V66、V22、V13、P101A、Fic104(100%)、V20（准备加热）在T102打开阀（可不按顺序）：V32、V33(100%)、V61、V62、V63、V64、V65、V43、V44、V39、V40。
在为其吸收塔现场打开阀V55(50%)、V54(50%)、V47(50%)、V46(50%)。
前面做完等上一段时间。
当吸收塔中V102液位达50%时，关闭阀门V57、当V105液位达51.3%时，关闭V48二、1：T101出现液位并大于2%时，关闭Fic112、Fic301（可自己估算时间提前关闭，一般时间在两分十五秒左右关闭）、关泵P102。
并同时打开氮气进料阀Fic101（100%）、打开V20（50%）开始对T101加热、FIC102（100%）。
2：塔101出现液位一分钟之后，打开V16，再关闭P101A及FIC104.3、当塔102出现液位后，立马打开V59并全开FIC105（100%）。
4、然后回到T101全开P109A进行放空、与此同时关闭F101、再调节F16为0.001%。
5、开始进料：放空结束后关闭F109A、开F112(100%)和泵102开始进酸、并开F301(100%)、FICSQ102（50%）加快塔101液位增加速度。
此时可开TI1C07(50%)对T102开始加热，可提前开。
6、当T102液位降为0时，关闭LIC102、V44、V43。
7、压酸结束后，打开PIC112A(100%)对T102进行放空、并关闭V16、V59、V32、V33、8、对塔102进酸：依次打开V32、V44、LIC101（10%）、LIC102（1%）当塔101出现液位后开泵P101A、FIC104(100%), 当液位到55%左右时，全开LIC101（100%），稍增加乙醛进量使LIC101保持在53%以上，但不能高于60%。
乙醛氧化制醋酸仿真软件-化工大赛使用软件-简介
流程简述：乙醛氧化制醋酸装置是乙醛装置的配套工程，起始原料为乙烯，乙烯氧化生成乙醛，再由乙醛为原料氧化生成醋酸。
本软件是参照大庆三十万吨乙烯一期工程——大庆醋酸装置设计，年生产能力为成品醋酸10万吨/年。
培训工艺：1.1、氧化工段（双塔串联氧化流程）1.2、精制工段培训项目：冷态开车正常运行，正常停车，T102顶压力升高，T101氮气进量波动软件功能"切换培训项目"：可以随意切换同一软件中的不同单元。
"切换工艺内容"：可以随意切换同一单元中的不同工况。
"进度存盘/重演"：在硬盘上将当前状态进行存档和读出。
"系统冻结/系统解冻"：暂时停止计算机模拟计算，但不会丢失数据。
"趋势画面"：可以查看不同操作引起的相应工艺参数变化。
"报警画面"：时时显示超出正常工艺范围的变量及参数。
"智能评分"：提供即时操作指导信息，对学员操作进行同步监测与评判，并给出相应成绩。
"DCS风格"：提供Honeywell、Yokogawa等企业的DCS风格，并提供通用DCS风格方便对使用不同DCS的员工进行培训。
"单机练习"：提供用户单机的培训模式。
局域网模式"：提供用户联网操作，培训老师可以查看，管理学员(需配套教师站)"联合操作"：提供一个学习小组操作一个软件的模式，提高学员的团队意识和团队协调能力。
(需配套教师站) "教师站"：提供练习、培训、考核等模式，并能组卷(理论加仿真)、设置随机事故扰动，能自动收取成绩等功能。
★大赛使用软件。
乙醛氧化制醋酸的工艺条件和指标
当用空气为氧化剂时，反应温度为55度－60度，压力一般为800kPa;当用纯氧氧化时，反应温度略高些，约为70度–80度，压力须使乙醛处于液相。
工业上通常采用空气氧化，氧化时的原料液为5%-15%(重)乙醛的醋酸溶液，内含溶解的催化剂0.1%-0.2%，乙醛与空摩尔比为1: 4-4.3。
乙醛转化率在90%以上，以乙醛计醋酸收率为95% -98%。
采用催化剂能使反应过程显著加速，特别是能加速过氧醋酸的分解，这样可以避免过氧醋酸的积聚，消除爆炸性危险。
变价金属盐，如铁、钴、锰、镍、铜、铬的盐类均可作催化剂。
3.2 分析项目
（1）首先将尾气吸收塔T103的放空阀V45打开；从罐区V402（开阀V57）将酸送入V102中，而后由泵P102向第一氧化塔T101进酸，T101见液位(约为2%)后停泵P102，停止进酸。
“快速灌液”说明，向T101灌乙酸时，选择“快速灌液”按钮，在LIC101有液位显示之前，灌液速度加速10倍，有液位显示之后，速度变为正常；对T102灌酸时类似。
使用“快速灌液”只是为了节省操作时间，但并不符合工艺操作原则，由于是局部加速，有可能会造成液体总量不守衡，为保证正常操作，将“快速灌液”
按钮设为一次有效性，即：只能对该按钮进行一次操作，操作后，按钮消失；如果一直不对该按钮操作，
（2）开氧化液循环泵P101，循环清洗T101；
（3）用N2将T101中的酸经塔底压送至第二氧化塔T102，T102见液位后关来料阀停止进酸；
（4）将T101和T102中的酸全部退料到V102中,供精馏开车；
（5）重新由V102向T101进酸，T101液位达30%后向T102进料，精馏系统正常出料，建立全系统酸运大循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
茂名职业技术学院化学工程系实习（实训）指导书（乙醛氧化制醋酸氧化工段仿真部分）专业班级：15精化班实习名称：化工总控工实训实习时间：2016-2017-1第16周至第17周实习人数：51人指导教师：陈颖峰、车文成、张燕、王丹菊、胡鑫鑫系主任：董利审核日期： 2016.12.05目录第一章概述 (1)第二章生产方法及工艺路线 (1)2.1生产方法及反应机理 (1)2.2工艺流程简述 (3)2.2.1 装置流程简述 (3)2.2.2 氧化系统流程简述 (3)第三章工艺技术指标 (3)3.1控制指标 (3)3.2分析项目 (5)第四章岗位操作法 (5)4.1冷态开车/装置开工 (5)4.1.1 开工应具备的条件 (5)4.1.2 引公用工程 (5)4.1.3 N2吹扫、置换气密 (5)4.1.4 系统水运试车 (5)4.1.5 酸洗反应系统 (5)4.1.6 全系统大循环和精馏系统闭路循环 (6)4.1.7 第一氧化塔配制氧化液 (6)4.1.8 第一氧化塔投氧开车 (6)4.1.9 第二氧化塔投氧 (7)4.1.10 吸收塔投用 (8)4.1.11氧化塔出料 (8)4.2正常停车 (8)4.2.1 氧化系统停车 (8)4.3紧急停车 (8)4.3.1 事故停车 (8)4.3.2 紧急停车 (9)4.4岗位操作法 (9)4.4.1 第一氧化塔 (9)4.4.2 第二氧化塔（T102） (10)4.4.3 洗涤液罐 (10)4.5联锁停车 (10)第一章 概述乙酸又名醋酸，英文名称为acetic acid ，是具有刺激气味的无色透明液体，无水乙酸在低温时凝固成冰状，俗称冰醋酸。
在16.7℃以下时，纯乙酸呈无色结晶，其沸点是118℃。
乙酸蒸气刺激呼吸道及粘膜（特别是对眼睛的粘膜），浓乙酸可灼烧皮肤。
乙酸是重要的有机酸之一。
其结构式是：乙酸是稳定的化合物；但在一定的条件下，能引起一系列的化学反应。
如：在强酸（H2SO4或HCl ）存在下，乙酸与醇共热，发生酯化反应：乙酸是许多有机物的良好溶剂，能与水、醇、酯和氯仿等溶剂以任意比例相混合。
乙酸除用作溶剂外，还有广泛的用途，在化学工业中占有重要的位置，其用途遍及醋酸乙烯、醋酸纤维素、醋酸酯类等多种领域。
乙酸是重要的化工原料，可制备多种乙酸衍生物如乙酸酐、氯乙酸、乙酸纤维素等，适用于生产对苯二甲酸、纺织印染、发酵制氨基酸，也作为杀菌剂。
在食品工业中，乙酸作为防腐剂；在有机化工中，乙酸裂解可制得乙酸酐，而乙酸酐是制取乙酸纤维的原料。
另外，由乙酸制得聚酯类，可作为油漆的溶剂和增塑剂；某些酯类可作为进一步合成的原料。
在制药工业中，乙酸是制取阿司匹林的原料。
利用乙酸的酸性，可作为天然橡胶制造工业中的胶乳凝胶济，照相的显像停止剂等。
乙酸的生产具有悠久的历史，早期乙酸是由植物原料加工而获得或者通过乙醇发酵的方法制得，也有通过木材干馏而获得的。
目前，国内外已经开发出了乙酸的多种合成工艺，包括烷烃、烯烃及其酯类的氧化，其中应用最广的是乙醛氧化法制备乙酸。
下面主要介绍乙醛氧化法制备乙酸。
第二章 生产方法及工艺路线2.1 生产方法及反应机理乙醛首先与空气或氧气氧化成过氧醋酸，而过氧醋酸很不稳定，在醋酸锰的催化下发生分解，同时使另一分子的乙醛氧化，生成二分子乙酸。
氧化反应是放热反应。
CH 3CHO+O 2→CH 3COOOHCH 3COOOH+CH 3CHO →2CH3COOH 总的化学反应方程式为：CH 3CHO + 1/2O 2 → CH 3COOH + 292.0kj/molCH 3COHO在氧化塔内，还有一系列的氧化反应，主要副产物有甲酸、甲酯、二氧化碳、水、醋酸甲酯等。
CH 3COOOH →CH3OH+CO 2CH 3OH+CO 2→HCOOH+ H 2OCH 3COOOH+ CH 3COOH →CH 3COOCH 3+ CO 2+ H 2O CH 3OH+ CH 3COOH →+ H 2O CH 3OH →CH 4+COCH 3CH 2OH+ CH 3COOH →CH 3COOC 2H 5 + H 2O CH 3CH 2OH+ HCOOH →HCOOC 2H 5 + H 2O3CH 3CHO+3O 2→HCOOH+ 2CH 3COOH+ CO 2+ H2O 4CH 3CHO+5O 2→4CO 2+ 4H 2O3CH 3CHO+2O 2→CH 3CH(OCOCH 3)2+ H2O 2CH 3COOH →CH 3COCH 3+ CO 2+ H2O CH 3COOH →CH 4+CO 2乙醛氧化制醋酸的反应机理一般认为可以用自由基的链接反应机理来进行解释，常温下乙醛就可以自动地以很慢的速度吸收空气中的氧而被氧化生成过氧醋酸。
CH 3CHO+O 2→过氧醋酸以很慢的速度分解生成自由基。
CH 3COOOH → + OH自由基CH3COO 引发下列的链锁反应： + CH 3CHO → CH 3CO + CH 3COOH CH 3CO + O2 →+ CH 3CHO → + CH 3COOOHCH 3C OOOHC H 3C OO O C H 3COCH 3C OOCH 3C OOC H 3C O+ CH 3CHO → 2 CH 3COOH自由基引发一系列的反应生成醋酸。
但过氧醋酸是一个极不安定的化合物，积累到一定程度就会分解而引起爆炸。
因此，该反应必须在催化剂存在下才能顺利进行。
催化剂的作用是将乙醛氧化时生成的过氧醋酸及时分解成醋酸，而防止过氧醋酸的积累、分解和爆炸。
2.2 工艺流程简述 2.2.1 装置流程简述本反应装置系统采用双塔串联氧化流程，主要装置有第一氧化塔T101、第二氧化塔T102、尾气洗涤塔T103、氧化液中间贮罐V102、碱液贮罐V105。
其中T101是外冷式反应塔，反应液由循环泵从塔底抽出，进入换热器中以水带走反应热，降温后的反应液再由反应器的中上部返回塔内；T102是内冷式反应塔，它是在反应塔内安装多层冷却盘管，管内以循环水冷却。
乙醛和氧气首先在全返混型的反应器-第一氧化塔T101中反应（催化剂溶液直接进入T101内），然后到第二氧化塔T102中，通过向T102中加氧气，进一步进行氧化反应（不再加催化剂）。
第一氧化塔T101的反应热由外冷却器E102A/B 移走，第二氧化塔T102的反应热由内冷却器移除，反应系统生成的粗醋酸送往蒸馏回收系统，制取醋酸成品。
蒸馏采用先脱高沸物，后脱低沸物的流程。
粗醋酸经氧化液蒸发器E201脱除催化剂，在脱高沸塔T201中脱除高沸物，然后在脱低沸塔T202中脱除低沸物，再经过成品蒸发器E206脱除铁等金属离子，得到产品醋酸。
从低沸塔T202顶出来的低沸物去脱水塔T203回收醋酸，含量99%的醋酸又返回精馏系统，塔T203中部抽出副产物混酸，T203塔顶出料去甲酯塔T204。
甲酯塔塔顶产出甲酯，塔釜排出废水去中和池处理。
2.2.2 氧化系统流程简述乙醛和氧气按配比流量进入第一氧化塔（T101），氧气分两个入口入塔，上口和下口通氧量比约为1：2，氮气通入塔顶气相部分，以稀释气相中氧和乙醛。
乙醛与催化剂全部进入第一氧化塔，第二氧化塔不再补充。
氧化反应的反应热由氧化液冷却器（E102A/B ）移去，氧化液从塔下部用循环泵（P101A/B ）抽出，经过冷却器（E102 A/B ）循环回塔中，循环比（循环量：出料量）约110~140：1。
冷却器出口氧化液温度为60℃，塔中最高温度为75~78℃，塔顶气相压力0.2Mpa （表），出第一氧化塔的氧化液中醋酸浓度在92~95%，从塔上部溢流去第二氧化塔（T102）。
第二氧化塔为内冷式，塔底部补充氧气，塔顶也加入保安氮气，塔顶压力0.1Mpa （表），塔中最高温度约85℃，出第二氧化塔的氧化液中醋酸含量为97~98%。
第一氧化塔和第二氧化塔的液位显示设在塔上部，显示塔上部的部分液位（全塔高90%以上的液位）。
出氧化塔的氧化液一般直接去蒸馏系统，也可以放到氧化液中间贮罐（V102）3C O OH暂存。
中间贮罐的作用是：正常操作情况下做氧化液缓冲罐，停车或事故时存氧化液，醋酸成品不合格需要重新蒸馏时，由成品泵（P402）送来中间贮存，然后用泵（P102）送蒸馏系统回炼。
两台氧化塔的尾气分别经循环水冷却的冷却器（E101）中冷却，凝液主要是醋酸，带少量乙醛，回到塔顶，尾气最后经过尾气洗涤塔（T103）吸收残余乙醛和醋酸后放空，洗涤塔采用下部为新鲜工艺水，上部为碱液，分别用泵（P103、P104）循环。
洗涤液温度常温，洗涤液含醋酸达到一定浓度后（70～80%），送往精馏系统回收醋酸，碱洗段定期排放至中和池。
第三章工艺技术指标3.1 控制指标3.2 分析项目4.1 冷态开车/装置开工说明：斜体字部分是在仿真范围外或必须和其它工段配合的操作。
4.1.1 开工应具备的条件（1）检修过的设备和新增的管线，必须经过吹扫、气密、试压、置换合格（若是氧气系统，还要脱酯处理）（2）电气、仪表、计算机、联锁、报警系统全部调试完毕，调校合格、准确好用。
（3）机电、仪表、计算机、化验分析具备开工条件，值班人员在岗。
（4）备有足够的开工用原料和催化剂。
4.1.2 引公用工程4.1.3 N2吹扫、置换气密4.1.4 系统水运试车4.1.5 酸洗反应系统（1）首先将尾气吸收塔T103的放空阀V45打开；从罐区V402（开阀V57）将酸送入V102中，而后由泵P102向第一氧化塔T101进酸，T101见液位(约为2%)后停泵P102，停止进酸。
“快速灌液”说明，向T101灌乙酸时，选择“快速灌液”按钮，在LIC101有液位显示之前，灌液速度加速10倍，有液位显示之后，速度变为正常；对T102灌酸时类似。
使用“快速灌液”只是为了节省操作时间，但并不符合工艺操作原则，由于是局部加速，有可能会造成液体总量不守衡，为保证正常操作，将“快速灌液”按钮设为一次有效性，即：只能对该按钮进行一次操作，操作后，按钮消失；如果一直不对该按钮操作，则在循环建立后，该按钮也消失。
该加速过程只对“酸洗”和“建立循环”有效。
（2）开氧化液循环泵P101，循环清洗T101；（3）用N2将T101中的酸经塔底压送至第二氧化塔T102，T102见液位后关来料阀停止进酸；（4）将T101和T102中的酸全部退料到V102中,供精馏开车；（5）重新由V102向T101进酸，T101液位达30%后向T102进料，精馏系统正常出料，建立全系统酸运大循环。
4.1.6 全系统大循环和精馏系统闭路循环（1）氧化系统酸洗合格后，要进行全系统大循环：V402 T101 T102 E201 T201T202 T203 V209E206 V204 V402（2）在氧化塔配制氧化液和开车时，精馏系统需闭路循环。
