虚拟仪器LabVIEW实验报告

虚拟仪器LabVIEW实验报告

虚拟仪器L a b V I E W实验报告(总7页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--现代仪器设计LabVIEW实验报告实验内容:1.熟悉LabView软件操作方法2.了解LabView的一般编程方法3.虚拟信号发生器制作1.熟悉LabView软件操作方法虚拟仪器(virtual instrumention)是基于计算机的仪器。

虚拟仪器主要是将仪器装入计算机。

以通用的计算机硬件及操作系统为依托,实现各种仪器功能。

虚拟仪器的研究中涉及的基理论主要有计算机数据采集和数字信号处理。

目前在这一领域内,使用较为广泛的计算机语言是美国NI公司的LabVIEW。

LabVIEW(Laboratory Virtual instrument Engineering)是一种图形化的编程语言,它广泛地被工业界、学术界和研究实验室所接受,视为一个标准的数据采集和仪器控制软件。

利用它可以方便地建立自己的虚拟仪器,其图形化的界面使得编程及使用过程基本上不写程序代码,取而代之的是流程图。

前面板的设计需用控制模板。

控制模板(Control Palette)用来给前面板设置各种所需的输出显示对象和输入控制对象。

每个图标代表一类子模板。

可以在前面板的空白处,点击鼠标右键,以弹出控制模板。

程序框图的设计需用功能模板。

功能模板(Functions Palette)是创建流程图程序的工具,只有打开了流程图程序窗口,才能出现功能模板。

功能模板该模板上的每一个顶层图标都表示一个子模板。

可以点击“窗口”—“显示程序框图”打开,也可以在流程图程序窗口的空白处点击鼠标右键以弹出功能模板。

流程图上的每一个对象都带有自己的连线端子,连线将构成对象之间的数据通道。

不是几何意义上的连线,因此并非任意两个端子间都可连线,连线类似于普通程序中的赋值。

数据单向流动,从源端口向一个或多个目的端口流动。

不同的线型代表不同的数据类型。

虚拟仪器labview 实验报告

虚拟仪器labview 实验报告

(软件仿真性实验)班级:学号:学生姓名:实验题目:熟悉Labview的编程环境及基本操作实验一、实验目的1、学会LabVIEW的安装、启动和保存;2、熟悉软件的组成元素和基本操作;3、学会使用前面板和后面板进行创建VI程序;4、熟悉工具模板,控制模板,功能模板及基本逻辑运算,比较运算的使用。

1.熟悉VI的数据类型;2.掌握循环结构(For循环、While循环)、事件结构和条件结构的编程;3.学习并掌握如何创建、使用数组、簇函数的功能和应用,掌握它们的区别以及相应操作。

二、实验器材装有LabVIEW的系统三、实验原理说明While 循环和For循环在函数(Function)的结构(Structures)选项板中可以找到。

创建循环的具体方法是,选择该循环后,先在欲放入循环内执行的对象左上方单击,然后按下鼠标,拖曳出一个矩形框包围执行对象。

释放鼠标时就创建了一个指定大小和位置的循环。

While 循环可以反复执行循环体的程序,直至到达某个边界条件。

它类似于普通编程语言中的Do 循环和Repeat-Until 循环。

While 循环的框图是一个大小可变的方框,用于执行框中的程序,直到条件端子接收到的布尔值为FALSE。

字符串、数组和簇是LabVIEW中的三种数据类型。

字符串是可显示的或不可显示的ASCII字符序列。

字符串有4种显示类型:正常显示、”\”代码显示、密码显示、十六进制显示。

LabVIEW的字符串子选板中有多个字符串处理函数。

数组是相同类型数据的组合。

一个数组可以是一维、二维或者多维,每一维最多可有231-1个元素。

可以通过数组索引访问数组的每个元素,索引的范围是0到n–1(其中n是数组中元素的个数)。

创建数组有两种方法:前面板上创建和程序框图上创建。

LabVIEW的数组函数子选板中有多个数组函数。

编程的主要目的是为了实现用户的某种功能,用户通过用鼠标、键盘、程序内部等触发某种程序动作,从而达到某种结果,这些操作都被称作为事件,LabVIEW中相应这些事件最常用的结构就是“事件结构”。

《虚拟仪器》实验指导书(修改)

《虚拟仪器》实验指导书(修改)

《虚拟仪器技术》实验指导书电子与信息学院实验五:图形显示控件实验目的:(1)熟悉图形显示控件中波形图表、波形图和XY图的使用;(2)熟悉LabVIEW的数组、簇和三角函数等的使用。

项目一:描绘同心圆实验要求:用XY图显示时需要对数据进行簇绑定,两个圆的半径分别为1和2;用Express XY图显示时,如果显示的只是一条曲线,则只要将两个一维数组分别输入Express XY的X输入端和Y输入端即可。

本实验中为显示两个同心圆,所以在将数据接入到Express XY得到输入端时,要先用“创建数组”将数据连接成一个二维数组。

实验步骤:(1)打开LabVIEW 8.6,创建VI,切换到前面板,在“控件”→“新式”→“图形”子选板中选择“XY图”和“Express XY图”放置在前面板上。

(2)切换到程序框图,在“函数”→“数学”→“初等与特殊函数”→“三角函数”子选板中选择“正弦与余弦”放置在程序框图上。

(3)在程序框图上调用For循环,用For循环产生360个数据点,正弦值作为Y轴,余弦值作为X轴,这样画出的曲线为一个圆。

(4)在“函数”→“编程”→“簇、类与变体”子选板中选择“捆绑”,将“正弦与余弦”的输出组成簇数据,一路与“创建簇数组”连接,另一路乘以2后与“创建簇数组”连接,组成二维簇数组后与XY图连接。

(5)在“函数”→“编程”→“数组”子选板中选择“创建数组”,将“正弦与余弦”sin输出端口连接到“创建数组”的一个输入端,将sin输出值乘以2后连接到“创建数组”的另一个输入端,组成的二维数组连接到Express XY图的X输入端。

用同样的方法组成一个二维数组连接成Express XY图的Y输入端。

程序前面板程序框图项目二:正弦曲线与余弦曲线实验要求:在波形Graph 上用两种不同颜色显示一条正弦曲线和一条余弦曲线,每条曲线长度为128个点,其中正弦曲线的00X =,1X ∆=,余弦曲线为02X =,5X ∆=。

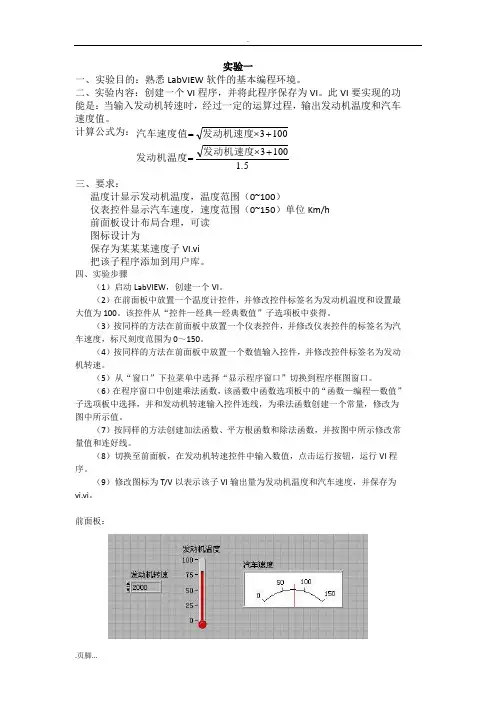

LabVIEW虚拟仪器实验指导书

LabVIEW虚拟仪器实验指导书

实验一一、实验目的:熟悉LabVIEW软件的基本编程环境。

二、实验内容:创建一个VI程序,并将此程序保存为VI。

此VI要实现的功能是:当输入发动机转速时,经过一定的运算过程,输出发动机温度和汽车速度值。

三、要求:温度计显示发动机温度,温度范围(0~100)仪表控件显示汽车速度,速度范围(0~150)单位Km/h前面板设计布局合理,可读图标设计为保存为某某某速度子VI.vi把该子程序添加到用户库。

四、实验步骤(1)启动LabVIEW,创建一个VI。

(2)在前面板中放置一个温度计控件,并修改控件标签名为发动机温度和设置最大值为100。

该控件从“控件—经典—经典数值”子选项板中获得。

(3)按同样的方法在前面板中放置一个仪表控件,并修改仪表控件的标签名为汽车速度,标尺刻度范围为0~150。

(4)按同样的方法在前面板中放置一个数值输入控件,并修改控件标签名为发动机转速。

(5)从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。

(6)在程序窗口中创建乘法函数,该函数中函数选项板中的“函数—编程—数值”子选项板中选择,并和发动机转速输入控件连线,为乘法函数创建一个常量,修改为图中所示值。

(7)按同样的方法创建加法函数、平方根函数和除法函数,并按图中所示修改常量值和连好线。

(8)切换至前面板,在发动机转速控件中输入数值,点击运行按钮,运行VI程序。

(9)修改图标为T/V以表示该子VI输出量为发动机温度和汽车速度,并保存为vi.vi。

前面板:程序框图:实验二一、实验目的:熟悉LabVIEW软件的基本编程环境。

二、实验内容:1、创建一个VI程序,比较两个数,如果两数相等则灯亮。

2、创建一个VI程序并调试,使用滑动控件输入3个数A、B和C,求(B+C) A-20,确定运算结果的范围,并使用数值、表盘和温度计正确显示结果。

三、设计和编辑前面板,使界面美观、实用。

实验三1.实验目的:熟悉子VI的调用。

2.实验内容:创建一个VI程序,并在编写程序过程中调用实验一中创建的子VI。

虚拟仪器实验报告

虚拟仪器实验报告

虚拟仪器实验报告一、实验目的本次虚拟仪器实验的主要目的是深入了解和掌握虚拟仪器技术的基本原理和应用方法,通过实际操作和实验数据的分析,提高对虚拟仪器系统的设计、开发和调试能力。

二、实验设备与环境1、计算机:配置满足虚拟仪器软件运行要求的个人计算机。

2、虚拟仪器软件:LabVIEW 或其他相关软件。

3、数据采集卡:用于采集外部物理量信号。

4、传感器:如温度传感器、压力传感器等。

三、实验原理虚拟仪器是一种基于计算机的测量和控制系统,它将传统仪器的硬件功能通过软件来实现。

通过将传感器采集到的物理信号转换为电信号,再经过数据采集卡传输到计算机中,利用虚拟仪器软件进行数据处理、分析和显示。

虚拟仪器的核心是软件,通过图形化编程环境,用户可以方便地构建自己的测量和控制程序。

这种图形化编程方式类似于流程图,通过连接不同的功能模块来实现特定的功能。

四、实验内容与步骤1、搭建虚拟仪器系统安装和配置虚拟仪器软件。

连接数据采集卡和传感器。

2、设计虚拟仪器程序创建新的项目和程序框图。

选择合适的函数和控件来实现数据采集、处理和显示。

3、数据采集与处理设定采集参数,如采样频率、通道数等。

启动采集,获取传感器的实时数据。

4、数据分析与显示对采集到的数据进行滤波、平滑等处理。

以图表、数值等形式显示处理后的数据。

五、实验结果与分析1、温度测量实验采集到的温度数据呈现出一定的变化趋势。

分析数据的稳定性和准确性,发现存在一定的误差。

可能的误差原因包括传感器精度、环境干扰等。

2、压力测量实验压力数据的变化与预期相符。

通过对比不同压力下的数据,验证了系统的测量性能。

六、实验中遇到的问题及解决方法1、数据采集不稳定检查连接线路是否松动,重新连接后问题解决。

2、程序运行出错仔细检查程序框图中的逻辑错误,修改后程序正常运行。

七、实验总结与体会通过本次虚拟仪器实验,我深刻体会到了虚拟仪器技术的强大功能和灵活性。

它不仅能够大大降低仪器的成本,还能够根据实际需求快速定制测量和控制系统。

Labview实验指导书(学生版)

Labview实验指导书(学生版)
[4] 切换到程序框图设计窗口下,可以看到与前面板创建的布尔数组对应的数 组节点对象,如图所示。
10
[5] 从【函数】【编程】【数组】函数选项板节点对象中,选择一个【数组大小】 函数节点放置到程序框图设计区适当位置,如图所示
[6] 移动光标到“数组大小”函数节点输出端口上,单击鼠标右键,从弹出的快捷 菜单中执行【创建】【显示控件】菜单命令,创建一个与函数输出端口相连 接的显示控件节点,并且修改其标签名称为“数组大小”,按图所示进行连 线。
湖南省教育科学“十三五”规划课题(XJK016BXX004)成果
实验一 LabVIEW 操作、控件与程序框图应用
目的
1、熟悉 Labview 的基本组件 2、熟悉 Labview 的前面板、程序框图、快捷和下拉菜单 3、掌握 Labview 的选项板及在线帮助
实验 1-1 LabVIEW 的基本操作
2. 在前面板上单击鼠标右键,从打开的控件模板中选择数值输入控件,并放置在前面 板上。
3. 鼠标左键双击该控件上方的标签
,待标签处于可改写状态时,将标签
改写为“A”。
4. 重复上面 2,3 的步骤,建立另一个数值输入控件并改名为“B”。
5. 建立 4 个数值显示控件,分别用来显示加、减、乘、除的运算结果。该控件位置见 下图:
《虚拟仪器程序设计》实验指导书 (第 1 版)
电气信息学院 周细凤 林愿 谭虎 编写
2016.06
目录
实验一 LabVIEW 操作、控件与程序框图应用...................... - 1 实验二 数据操作实验.................................................................. - 8 实验三 labview 中字符串、数组、簇的实验......................... - 10 实验四 子 VI 程序设计及调试程序技巧................................. - 16 实验五 程序结构(for,while, 公式节点)....................... - 20 实验六 程序结构(Case ,Sequence Structure)................- 24 实验七 数据的表达与图形显示................................................- 29 实验八 非连线的数据传递方式................................................- 35 实验九 文件操作........................................................................ - 38 实验十 数字信号处理................................................................ - 42 -

labview虚拟仪器实验报告

labview虚拟仪器实验报告

labview虚拟仪器实验报告LabVIEW虚拟仪器实验报告实验目的:本实验旨在通过LabVIEW虚拟仪器软件进行实验,以探究其在科学研究和工程实践中的应用,以及对实验数据的采集、分析和处理能力。

实验仪器:LabVIEW虚拟仪器软件实验内容:1. 创建虚拟仪器界面:通过LabVIEW软件,创建一个简单的虚拟仪器界面,包括数据采集、实时显示和控制功能。

2. 数据采集与分析:利用LabVIEW软件进行数据采集,并对采集到的数据进行分析和处理,包括统计分析、波形显示等功能。

3. 信号发生器与示波器模拟:通过LabVIEW软件模拟信号发生器和示波器的功能,实现信号的生成和观测。

实验步骤:1. 打开LabVIEW软件,创建一个新的虚拟仪器界面。

2. 添加数据采集模块,并设置采集参数和采集通道。

3. 运行虚拟仪器界面,观察数据采集情况,并进行实时显示。

4. 对采集到的数据进行分析,包括统计分析和波形显示。

5. 模拟信号发生器和示波器的功能,生成不同类型的信号并进行观测。

实验结果:通过LabVIEW虚拟仪器软件,我们成功创建了一个简单的虚拟仪器界面,并实现了数据采集、分析和处理的功能。

我们还成功模拟了信号发生器和示波器的功能,实现了信号的生成和观测。

这些结果表明,LabVIEW虚拟仪器软件具有强大的数据采集和处理能力,可以广泛应用于科学研究和工程实践中。

结论:LabVIEW虚拟仪器软件作为一种强大的实验工具,具有广泛的应用前景。

它不仅可以帮助科研人员进行数据采集和分析,还可以帮助工程师进行系统监测和控制。

因此,我们应该充分发挥LabVIEW虚拟仪器软件的优势,推动其在科学研究和工程实践中的应用。

虚拟仪器技术实验指导书

虚拟仪器技术实验指导书

实验一熟悉编程环境与基本编程操作一、实验目的1.理解LabVIEW的运行机制,熟悉LabVIEW编程环境。

2.掌握基本编程操作,包括VI程序的创建、编辑、运行与调试。

3.理解LabVIEW模块化编程思想,掌握子VI的创建、编辑及调用。

二、实验内容及步骤1.基于“生成和显示”模板写一个类似于下图的正弦波发生器,要求频率和幅度可调。

2.写一个VI获取当前系统时间,并将其转换为字符串和浮点数,如下图所示。

3.写一个温度监测器,如下图所示,当温度超过报警上限,而且开启报警时,报警灯点亮。

温度值可以由随即数发生器产生。

分别用普通方式和高亮方式运行程序,体会数据流向。

4.在“3”的基础上,添加一个While循环和定时器,实现连续的温度采集监测。

利用子VI实现一个温度报警对话框,每当报警发生时就弹出该对话框,如下图所示,点击“知道了”按钮退出对话框。

四、实验报告要求1.简述实验目的和实验步骤,给出每个VI程序的前面板和程序框图。

2.谈谈你的收获与体会。

实验二数组、簇及波形输出一、实验目的1.掌握数组及簇的创建,数组及簇的函数运用。

2.理解Chart、Waveform Graph之间的区别,学会正确运用不同波形输出方式。

3.通过实验学会程序结构的运用。

二、实验内容及步骤1.利用For循环产生一个3×3的整数随机数数组,随机数要在0到100之间。

2.利用簇模拟汽车控制,如下图所示。

控制面板可以对显示面板中的参量进行控制。

油门控制转速,转速=油门*100,档位控制时速,时速=档位*40,油量随VI运行时间减少。

四、实验报告要求1.简述实验目的和实验步骤,给出每个VI程序的前面板和程序框图。

2.谈谈你的收获与体会。

实验三 测控系统理论基础实验一、 实验目的1. 学习使用Labview 数学分析信号处理工具箱。

2. 掌握数据分析与信号处理的原理及方法,学会利用拟合、插值、FFT 和数字滤波器。

二、实验内容及步骤1. 利用最小二乘法拟合曲线,因变量y 与自变量x 的关系表达为:假设猜测函数为: 2. 设计一VI ,产生一组等间隔随机数,并用Labview 插值函数构建插值曲线。

虚拟仪器实验指导书

虚拟仪器实验指导书

虚拟仪器实验指导书一、实验目的本实验旨在通过使用虚拟仪器软件,使学生能够掌握虚拟仪器的基本操作和应用,以及了解虚拟仪器在科学研究和实验中的重要性。

二、实验原理虚拟仪器是一种基于计算机软件的仿真工具,可以模拟各种实际仪器的功能和操作。

通过虚拟仪器软件,我们能够进行各种实验操作,获取数据,并进行数据分析和处理。

三、实验器材与软件1. 个人计算机2. 虚拟仪器软件(例如LabVIEW、VirtualBench等)四、实验步骤1. 安装虚拟仪器软件a. 下载虚拟仪器软件安装包并运行安装程序。

b. 按照安装向导的指示完成软件的安装。

2. 打开虚拟仪器软件a. 双击桌面上的虚拟仪器软件图标。

b. 等待软件加载完成,进入软件的主界面。

3. 创建新的虚拟仪器实验项目a. 在软件主界面上,点击“新建实验”按钮。

b. 输入实验名称和实验目的,并选择实验类型。

c. 点击“确定”按钮,创建新的虚拟仪器实验项目。

4. 配置虚拟仪器a. 在实验项目界面上,点击“配置仪器”按钮。

b. 选择需要使用的虚拟仪器设备,并进行连接和配置。

c. 确认仪器配置无误后,点击“确定”按钮。

5. 进行实验操作a. 在实验项目界面上,选择需要进行的实验操作。

b. 按照实验指导书或实验要求,进行相应的操作。

c. 注意观察仪器显示和数据采集情况,并记录实验数据。

6. 数据分析与处理a. 在实验项目界面上,点击“数据分析”按钮。

b. 使用软件提供的数据分析工具,对实验数据进行处理和分析。

c. 根据实验要求,生成相应的数据图表或报告。

7. 实验结果与讨论a. 在实验项目界面上,点击“实验结果”按钮。

b. 总结实验结果,进行结果讨论,并提出相应的结论。

c. 可以将实验结果导出为文件,保存到本地或共享给他人。

五、实验注意事项1. 在进行虚拟仪器实验前,务必阅读实验指导书或实验要求,并了解实验目的和操作步骤。

2. 在进行实验操作时,要注意仪器的正确使用方法和安全操作规范。

虚拟仪器仿真实验报告

虚拟仪器仿真实验报告

一、实验目的1. 了解虚拟仪器的概念和组成;2. 掌握虚拟仪器的应用领域;3. 熟悉虚拟仪器仿真软件的使用方法;4. 通过虚拟仪器仿真实验,验证相关理论,提高实验操作能力。

二、实验原理虚拟仪器(Virtual Instrumentation)是一种基于计算机技术的仪器,通过计算机软件实现对传统仪器的功能模拟,实现数据采集、处理、分析和显示等功能。

虚拟仪器仿真实验利用虚拟仪器技术,模拟真实实验环境,使实验过程更加直观、高效。

三、实验仪器与软件1. 实验仪器:计算机、虚拟仪器仿真软件(如LabVIEW、MATLAB等)2. 实验软件:虚拟仪器仿真软件(如LabVIEW、MATLAB等)四、实验内容1. 虚拟信号发生器实验(1)熟悉虚拟信号发生器软件界面;(2)设置信号发生器参数,如频率、幅度、波形等;(3)观察信号发生器输出信号;(4)分析信号特性。

2. 虚拟示波器实验(1)熟悉虚拟示波器软件界面;(2)设置示波器参数,如时间基、垂直基等;(3)观察示波器显示信号;(4)分析信号特性。

3. 虚拟信号分析仪实验(1)熟悉虚拟信号分析仪软件界面;(2)设置信号分析仪参数,如频谱分析、时域分析等;(3)观察信号分析仪输出结果;(4)分析信号特性。

4. 虚拟仪器编程实验(1)熟悉虚拟仪器编程环境;(2)编写虚拟仪器程序,实现信号发生、采集、处理、显示等功能;(3)运行程序,观察实验结果;(4)分析程序性能。

五、实验步骤1. 打开虚拟仪器仿真软件,创建新项目;2. 根据实验内容,选择相应的虚拟仪器模块;3. 设置模块参数,如频率、幅度、波形等;4. 运行程序,观察实验结果;5. 分析实验结果,验证理论;6. 修改参数,观察实验结果变化;7. 记录实验数据,撰写实验报告。

六、实验结果与分析1. 虚拟信号发生器实验(1)设置信号发生器频率为1kHz,幅度为1V,波形为正弦波;(2)观察信号发生器输出信号,验证正弦波特性;(3)改变频率和幅度,观察信号变化。

虚拟仪器实验指导书(1)

虚拟仪器实验指导书(1)

《虚拟仪器技术》实验指导书一•课程简介虚拟仪器技术是为测控、机械电子、机械工程及自动化等专业本科生开设的一门选修课。

本课程主要介绍LabVIEW编程软件,如何创建虚拟仪器、进行数据采集、以及对所采集的信号进行分析,培养学生了解和掌握在计算机上建立自己的测控仪器的方法和技术,目的在于使学生了解和掌握国内外测控技术的发展趋势,培养学生解决工程实际问题的能力。

二. 课程实验目的与要求实验目的:培养学生了解和掌握在计算机上建立自己的测控仪器的方法,掌握应用LabVIEW 软件编程的技术。

为保证实验顺利进行,要求学生初步掌握计算机软件编程技术。

三. 实验方式与注意事项实验方式:学生独立在计算机上进行LabVIEW 软件编程,创建和编辑VI,运行和调试VI程序,进行数据采集和信号分析。

四. 实验报告要求每个实验均应撰写实验报告。

实验报告内容应包括:实验名称、目的、内容、实验结果分析等。

设计性实验鼓励学生以小论文形式整理和撰写实验报告。

实验(1-1 )使用For循环目的:1 •了解虚拟仪器的编程过程,熟悉前面板和流程图的界面环境;2 •了解工具模板、控制模板和函数模板的使用;3 •掌握For循环及其移位寄存器使用方法。

内容:用For循环和移位寄存器计算正整数的阶乘。

步骤:1.打开一个新的前面板,按照下图创建对象。

a. 将一个数字显示对象放在前面板,设置它的标签为"乘积”。

b. 将一个控制对象放在前面板,设置它的标签为"正整数”;将另一个控制对象的标签设置为初始值。

图i—i实验i—i的面板和流程图2 •打开流程图按照上图对其创建。

3 .在流程图中放置一个For循环(Functions?Structures )。

4 .在For循环的边框处单击鼠标右键,在快捷菜单中选择Add Shift Register5.将下列对象添加到流程图。

a ( Functions?Numeric ) ---- 在这个练习中需要将移位寄存器的初始值设成1。

虚拟仪器应用技术实验指导书

虚拟仪器应用技术实验指导书

实验一、LabVIEW8.2软件基本操作、运用实验目的:熟悉LabVIEW8.2操作、功能,了解相关控件。

实验要求:编写程序实现:1.产生一个值为0.0~1.0的随机数a,放大10倍后与某一常数b比较,若a>b,则指示灯亮。

2.创建一个子VI,子VI功能:输入3个参数后,求其和,再开方。

编一个VI调用上述子VI。

3.单步调试程序;应用探针观察各数据流。

实验内容:1.启动LabVIEW8.2,出现启动窗口后,在这个窗口中新建VI。

在程序窗口按要求放入所需的函数控件如图。

然后按照实验要求3调试程序,调试完成后存盘。

2.重新启动LabVIEW8.2,出现启动窗口后,在这个窗口中新建VI。

这次我们做个子VI,+v+=。

按要求在程序窗口中放入如图所示的函数,调试成功后按子VI设b完成ca计的方法编辑窗口右上方的图标。

保存子VI后,我们可以再设计一个实现z+×=的VI,其中就可以调用++byxcw+a刚才做的子VI完成。

实验二、使用数据类型实验实验目的:熟悉、运用各种数据类型的变量。

实验要求:加深理解LabVIEW8.2数据类型的特点,特别是数组和簇。

实验内容:1.在程序的前面板上创建一个数值型控件,为它输入一个数值;把这个数值乘以一个比例系数,再由该控件显示出来。

2.生产一个正弦波,并显示在Chart波形控件上,由另外一个程序把该波形显示出来。

调节两个程序运行的速度,观察对比两个波形的差异。

3.创建一个3行4列的数组,(1)求数组的最大与最小值;(2)求出创建数组的大小;(3)将该数组转置;(4)将该二维数组改为一个一维数组。

4.创建一个簇控件,成员维字符型姓名,数值型学号,布尔型注册。

从该控件中提取簇成员注册,并显示在前面板上。

实验三、应用多种程序结构编程实验目的:熟悉、运用各种程序结构。

实验要求:加深理解LabVIEW8.2图形编程的特点,特别注意与字符编程的不同点。

实验内容:1.产生100个0.0~100.0的随机数,求其最小值、最大值、平均值,并将数据在Graph中显示。

最新虚拟仪器实验报告实验1

最新虚拟仪器实验报告实验1

最新虚拟仪器实验报告实验1实验目的:本实验旨在通过使用最新的虚拟仪器技术,加深对现代测量和控制系统原理的理解。

通过实验,学生将学习如何利用虚拟仪器进行数据采集、信号处理和分析,以及如何编写相应的实验报告。

实验设备和软件:1. 虚拟仪器软件(如LabVIEW、MATLAB等)2. 计算机3. 相关传感器(温度、压力、声音等,根据实验内容确定)4. 数据采集卡(如果软件需要)实验步骤:1. 确定实验目标和所需测量的物理量。

2. 选择合适的传感器,并根据传感器的技术规格设置虚拟仪器软件。

3. 连接传感器至数据采集卡,并确保计算机能够识别并正确配置。

4. 打开虚拟仪器软件,创建用户界面,设置数据采集参数(如采样率、数据长度等)。

5. 启动数据采集,记录实验数据。

6. 对采集到的数据进行初步分析,如绘制波形图、计算统计参数等。

7. 根据实验目的,进行进一步的数据处理和分析,如滤波、频谱分析等。

8. 撰写实验报告,包括实验目的、设备和软件、步骤、结果及分析、结论和建议。

实验结果:在本实验中,我们成功地使用虚拟仪器软件采集并分析了预定的物理量数据。

通过对比不同采样率和数据处理方法对结果的影响,我们得出了以下结论:- 采样率的提高可以更准确地捕捉信号的瞬态变化,但也会增加数据量和处理时间。

- 适当的滤波处理可以有效去除噪声,提高信号的信噪比。

- 频谱分析揭示了信号的频率成分,有助于识别和分离信号中的有用信息。

实验结论:本次实验表明,虚拟仪器技术是一种强大的工具,它能够提供灵活、高效的数据采集和分析解决方案。

通过合理配置和使用虚拟仪器,我们可以对各种物理量进行精确测量和深入分析,为科学研究和工程应用提供有力支持。

未来的工作中,我们将进一步探索虚拟仪器的高级功能,以满足更复杂的实验需求。

《虚拟仪器》实验指导书

《虚拟仪器》实验指导书

《虚拟仪器》实验指导书电气与信息工程学院实验中心前言现代化技术的进步以计算机技术的进步为代表。

不断革新的计算机技术,从各个层面上影响着、引导着各行业的技术更新。

基于计算机技术的虚拟仪器系统技术正以不可逆转的力量推动着测控技术的革命。

虚拟仪器系统的概念不仅推进了以仪器为基础的测控系统的改造,同时也影响了以数据采集为主的测控系统的传统构造方法的进化。

过去独立分散、互不相干的许多领域,在虚拟仪器系统的概念之下,正在逐渐靠拢、相互影响,并形成新的技术方法和技术规范。

虚拟仪器系统技术的基础是计算机系统,核心是软件技术。

因此,美国国家仪器公司提出其著名的口号:软件就是仪器。

可以说,组建现代化测控系统的成败很大程度上取决于软件平台和工具以及相关硬件设备的选择。

《虚拟仪器》实验分为软件实验部分和硬件实验部分:实验一至实验三为软件实验部分,主要学习图形化编程软件LabVIEW的原理及编程方法,按照实验内容和要求进行操作,循序渐进地掌握VI 程序及子程序的创建和调用,编辑和调试,各种结构、图表、图形和数组的使用,以及字符串和文件I/O的操作,熟悉LabVIEW的各种函数以及菜单,选项的作用和功能。

实验四至实验十一为硬件实验部分,主要了解NI ELVIS II平台的使用方法,NI ELVIS II与全新驱动软件NI ELVISmx配合使用更佳。

它具有更轻的重量、更好的控制布局、更多的接口、集成数据采集设备、及高速USB连接性。

我们可在NI ELVIS II开发板上创建真实电路,并用与设计调试同样的工具进行测试(软面板[SFP]仪器)。

本指导书可供我校自动化、通信工程及电子信息工程等专业的实验指导书,同时也可作为其他电气信息类和相近专业的实验参考书。

目录实验一LabVIEW软件基本操作(一)(验证性实验) (4)实验二LabVIEW软件基本操作(二)(设计性实验) (9)实验三LabVIEW软件基本操作(三)(设计性实验) (11)实验四NI ELVISII平台工作环境(验证性实验) (14)实验五电子温度计实验(设计性实验) (21)实验六AC电路工具实验(验证性实验) (23)实验七运放滤波器实验(设计性实验) (30)实验八LED营救实验(设计性实验) (35)实验九磁场传感器实验(设计性实验) (37)实验十数字I/O实验(设计性实验) (40)实验十一机械运动实验(综合性实验) (43)实验一LabVIEW软件基本操作(一)(验证性实验)一、实验目的1、了解LabVIEW的编程与运行环境;2、掌握LabVIEW的基本操作方法,并编制简单的程序;3、掌握使用调试工具调试VI程序;4、掌握VI子程序的建立和调用过程。

虚拟仪器LabVIEW实验一-虚拟万用表的实现实验指导书

虚拟仪器LabVIEW实验一-虚拟万用表的实现实验指导书

虚拟万用表的实现1实验目的(1)学习Labview编程语言的开发环境(2)了解前面板对象的调用、设置以及编程(3)了解框图程序的常用节点2 实验任务设计虚拟数字万用表基本要求:z设置电源开关:电源开时,数字万用表工作;电源关时,数字万用表不工作。

z设置数值显示屏:显示数字万用表测量的数据。

z设置档位选择旋钮:电阻档200、2K、20K、200K、20M五档;直流电流档200mV、2V、20V、200V、500V五档;交流电压档200V、500V两档;直流电流档2mA、20mA、200mA、10A四档。

z设置数值单位提示显示:档位选择正确时,提示单位。

z设置超量程显示及报警:电源开关关闭时,提示“电源关”;档位选择错误时,给出档位选择错误提示;数值超出档位值时,给出超出量程提示;同时给出报警信号。

z分单次测量、连续测量两种方式。

单次测量时,仅测量显示测量时刻的值;连续测量时,不断的进行测量和显示。

z设置产生电阻值、直流电压、交流电压、直流电流的虚拟信号源。

附加要求(选作):在产生的虚拟信号源上叠加噪声,以复现现实世界真实信号的特点。

3 实验原理虚拟数字万用表的主要功能是对测量电路采集进来的数据进行处理和显示,整体是一个while循环,当电源打开且按下单次测量或多次测量按钮时,万用表工作,内部分为数据选择、数据判断、数据显示三部分。

z数据选择:是一个case结构,数据流旋钮的不同位置通过不同的数据通道。

z数据判断:由两个case结构嵌套而成,外层的case针对不同的档位判断是否超出量程;内层的case当数值在范围内时开通数据通道,反之关闭数据通道,给出错误提示。

z数据显示:由一个字符串显示变量、一个布尔显示变量、一个双精度浮点显示变量组成。

4 实验步骤4.1前面板设计图1是前面板的总体视图,分为信号源和数字万用表两个显示区。

图1 虚拟万用表前面板视图1、完成信号源的设计采用前面板“转盘”控件,在其上点击鼠标右键,选择“属性”——“外观”,通过修改标签,可以设置该控件的名称;选择“标尺”,设置“刻度范围”,可以设置该控件的数据范围,最终达到图1的显示效果。

(完整版)labview实验报告

(完整版)labview实验报告

(完整版)labview实验报告虚拟仪器实验基础电子信息与物理系长治学院虚拟仪器实验指导书实验一LabVIEW 编程环境与基本操作实验一、实验目的1.了解LabVIEW 的编程环境。

2.掌握LabVIEW 的基本操作方法,并编制简单的程序。

3.学习建立子程序的过程二、实验内容1.建立一个测量温度和容积的VI 。

a.实验步骤1)选择File? New,打开一个新的前面板窗口。

2)从Controls? Numeric 中选择Tank 放到前面板中。

3)在标签文本框中输入“容积” ,然后在前面板中的其他任何位置单击一下。

4)把容器显示对象的显示范围设置为0.0 到1000.a.使用文本编辑工具(Text Edit Tool ),双击容器坐标10.0 标度,使它高亮显示。

b. 在坐标中输入1000 ,再在前面板中的其他任何地方单击一下。

这时0.0 到1000.0 之间的增量将被自动显示。

5) 在容器旁配数据显示。

将鼠标移到容器上,点右键,在出现的快速菜单中选Visible Iterms? Digital Display 即可。

6) 从Controls? Numeric 中选择一个温度计,将它放到前面板中。

设置其标签为“温度”,显示范围为0 到100,同时配数字显示。

可得到如下的前面板图。

图1.3 练习2 的前面板图7) Windows?Show Diagram 打开流程图窗口。

从功能模板中选择对象,将它们放到流程图上组成下图(其中的标注是后加的)。

乘法函数连接点随机数发生器数值常数图1.4 练习2 的流程图2 20XX年-5-22长治学院虚拟仪器实验指导书该流程图中新增的对象有两个乘法器、两个数值常数、一个随机数发生器,温度和容积对象是由前面板的设置自动带出来的。

乘法器和随机数发生器由Functions? Numeric 中拖出,尽管数值常数也可以这样得到,但是建议使用在连接端子处点击右键创建(Create)常量(Constant)的方法更好些。

Labview实验指导书

Labview实验指导书

Labview实验指导书Labview虚拟仪器实验指导书宋爱娟2009.2目录实验一 Labview的认识性实验(2学时)10 (3)实验二 Labview的基本操作(2学时)13 (4)实验三数据操作实验(2学时)14 (6)实验四 labview结构在编程中的应用(4学时)15 (10)实验五 labview中字符串、数组、簇的实验(2学时) (16)实验六图表和图形实验(4学时) (23)实验七专业测试系统的搭建实验(2学时) (28)实验八创建子VI(2学时) (32)实验九人机界面交互设计实验(2学时) (35)实验十波形编辑及频谱分析实验(3学时) (39)实验十一救援用LED灯实验(4学时选作) (41)实验一 Labview的认识性实验一、目的1、熟悉Labview的基本组件2、熟悉Labview的前面板、程序框图、快捷和下拉菜单3、掌握Labview的选项板及在线帮助二、环境1、WINDOWS2000环境(将显示属性中的分辨率设置为1024*768)2、软件三、内容与步骤:[练习1] 启动Labview,查找Labview示例步骤:1.打开文件(c:/ProgramFiles/National Instruments/LabVIEWexamples/apps/2.单击按钮Run运行该程序3.改变采样速率4.改变采样速度,验证希望速度与实际速度是否一致[练习2] 熟悉前面板与程序框图的切换及观察程序流的执行过程1.在练习1的基础上,利用快捷方式将前面板切换到程序框图。

2.单击高亮度显示按钮观察代码的数据流向。

[练习3] 熟练打开运行一个VI1.练习查找所定VI,另用帮助查找含有FILTER的示例,找到其中的Express 程序双击打开2.运行该程序3.改变仿真频率、仿真幅度和仿真噪声幅度观察指示器的值与图中值是否一致。

4.观察数据流执行过程[练习4]练习查找运行1.将上面程序在框图窗口双击程序框图中的Simulate Signal,将正弦信号改为其他信号之后运行程序。

LabVIEW虚拟仪器实验指导书

LabVIEW虚拟仪器实验指导书

实验一一、实验目的:熟悉LabVIEW软件的基本编程环境。

二、实验内容:创建一个VI程序,并将此程序保存为VI。

此VI要实现的功能是:当输入发动机转速时,经过一定的运算过程,输出发动机温度和汽车速度值。

三、要求:温度计显示发动机温度,温度范围(0~100)仪表控件显示汽车速度,速度范围(0~150)单位Km/h前面板设计布局合理,可读图标设计为保存为某某某速度子VI.vi把该子程序添加到用户库。

四、实验步骤(1)启动LabVIEW,创建一个VI。

(2)在前面板中放置一个温度计控件,并修改控件标签名为发动机温度和设置最大值为100。

该控件从“控件—经典—经典数值”子选项板中获得。

(3)按同样的方法在前面板中放置一个仪表控件,并修改仪表控件的标签名为汽车速度,标尺刻度范围为0~150。

(4)按同样的方法在前面板中放置一个数值输入控件,并修改控件标签名为发动机转速。

(5)从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。

(6)在程序窗口中创建乘法函数,该函数中函数选项板中的“函数—编程—数值”子选项板中选择,并和发动机转速输入控件连线,为乘法函数创建一个常量,修改为图中所示值。

(7)按同样的方法创建加法函数、平方根函数和除法函数,并按图中所示修改常量值和连好线。

(8)切换至前面板,在发动机转速控件中输入数值,点击运行按钮,运行VI程序。

(9)修改图标为T/V以表示该子VI输出量为发动机温度和汽车速度,并保存为vi.vi。

前面板:程序框图:实验二一、实验目的:熟悉LabVIEW软件的基本编程环境。

二、实验内容:1、创建一个VI程序,比较两个数,如果两数相等则灯亮。

2、创建一个VI程序并调试,使用滑动控件输入3个数A、B和C,求(B+C) A-20,确定运算结果的范围,并使用数值、表盘和温度计正确显示结果。

三、设计和编辑前面板,使界面美观、实用。

实验三1.实验目的:熟悉子VI的调用。

2.实验内容:创建一个VI程序,并在编写程序过程中调用实验一中创建的子VI。

虚拟仪器Labview实验报告1

虚拟仪器Labview实验报告1

实验报告三LabVIEW数组、簇、图形编程实验一、实验目的◆学习如何创建数组和簇,掌握他们的区别以及相应的操作。

◆学习并掌握Chart和Graph的使用,了解它们的区别。

◆Chart的三种显示模式。

二、实验内容与实验步骤1.按照例题编写程序,验证实验结果2.按照要求完成程序设计实验。

三、实验环境安装有LabVIEW8的计算机。

四、实验过程与分析一)验证性实验1.数组操作练习①数组大小函数Array Size图3-2 数组大小函数的使用②索引数组函数Index Array图3-3 索引数组成员③替换数组成员函数Replace Array Subset图3-4 替换数组成员④初始化数组函数Initialize Array和创建数组函数Build Array图3-5 初始化数组与创建数组⑤提取子数组函数Array Subset图3-6提取子数组⑥一维数组的轮转Rotate 1D Array图3-7一维数组的轮转⑦一维数组的倒置Reverse 1D Array图3-8一维数组的倒置⑧一维数组的排序Sort 1D Array图3-9一维数组的排序⑨数组的极值图3-10数组的极值2.簇的操作练习①解析簇函数Unbundle图3-11解析簇函数②合成簇函数Bundle图3-12合成簇函数③按名称解析簇成员函数Unblundle By Name图3-13按名称解析簇成员函数④按名称替换簇成员函数Bundle By Name图3-14按名称替换簇成员函数3.波形显示操作练习①Waveform Chart可以接受的数据类型图3-16 Waveform Chart接受的数据类型②Waveform Graph接受的数据类型图3-17 Waveform Graph接受的数据类型③XY Graph接受的数据类型图3-18 XY Graph接受的数据类型五、程序设计实验结果1.创建一个2行3列的二维数组控制件,为数值成员赋值如下:1 2 34 5 6同时显示转换为一维数组之前数组的大小,并利用Array Max&Min函数从该数组中找到最大值和最小值,以及它们的位置索引值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

虚拟仪器试验指引书机械工程学院
试验一Labview 根本操作
1.试验目旳
生疏LabVIEW 软件旳根本编程环境。

2.试验内容
创立一种VI 程序,并将此程序保存为子VI。

此VI 要实现旳功能是:当输入发动转速时,通过肯定运算过程,输动身动机温度和汽车速度值。

3.试验环节
(1)启动LabVIEW,创立一种VI。

(2)在前面板中放置一种温度计控件,并修改控件标签名为发动机温度和设立最大值为100。

该控件从“控件—典型—典型数值”子选项板中获得。

(3)按同样旳措施在前面板中放置一种仪表控件,并修改仪表控件旳标签名为汽车速度,标尺刻度范畴为0~150。

(4)按同样旳措施在前面板中放置一种数值输入控件,并修改控件标签名为发动机转速。

(5)从“窗口”下拉菜单中选择“显示程序窗口”切换到程序框图窗口。

(6)在程序窗口中创立乘法函数,该函数中函数选项板中旳“函数—编程—数值”子选项板中选择,并和发动机转速输入控件连线,为乘法函数创立一种常量,修改为图中所示值。

(7)按同样旳措施创立加法函数、平方根函数和除法函数,并按图中所示修改常量值和连好线。

(8)切换至前面板,在发动机转速控件中输入数值,点击运营按钮,运营VI 程序。

(9)修改图标为T/V 以表达该子VI 输出量为发动机温度和汽车速度,并保存为vi.vi。

4.试验成果
前面板为:
程序框图为:
5、试验心得体会
这次试验给了我们实践旳时机,虽然试验题目并不简单,但试验过程融合了我们学习旳方方面面旳学问,我们旳实践水平有了肯定限度旳提高,对labview 有了更加进一步旳结识,同步更加体会到实践对于理论学习旳推动作用,我们在理论学习时遇到旳某些问题,或许在实践时有更进一步旳结识。

Labview 是一种强大旳开发软件,肯定限度弥补了我们c 语言方面旳缺陷,可视化旳编程环境成为吸引我旳亮点所在。

试验二典型信号虚拟发生器
1.试验目旳
1、在理论学习旳根本上,通过本试验生疏正弦波、方波、三角波、锯齿波等几种典型信号旳波形和参数特性,生疏信号旳时域波形变化趋势。

2、把握根本函数发生器运用。

2.试验规定
①运用根本函数信号发生器设计一种虚拟信号发生器;
②分别测试正弦波,三角波,方波等三种不同波形
③分别在不同频率,幅值,采样频率采样数据偏移量旳状况测试上述波形
④完毕试验报告。

相关文档
最新文档
