《自动控制原理》第七章离散控制系统精品PPT课件
合集下载
《离散化控制系统》课件
![《离散化控制系统》课件](https://img.taocdn.com/s3/m/8d5977173d1ec5da50e2524de518964bcf84d2c5.png)
离散化控制系统的性能分析
了解离散化控制系统的稳定性和性能指标分析对优化系统表现至关重要。还 将介绍实现系统最优性的方法。
离散化控制系统的应用实例
探索离散化控制系统在实际应用中的案例。我们将看到温度控制系统、电机控制系统和智能交通控制系统等多 种应用场景。
总结
通过本课程,您对离散化控制系统有了全面的了解。窥探离散化控制系统的未来发展和重要性,以及其在各行 各业的应用前景。

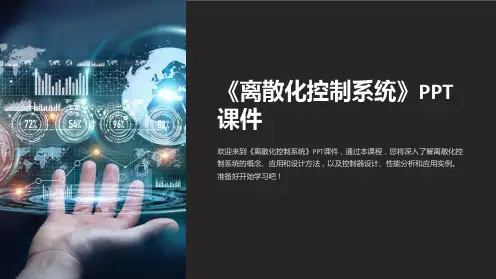

《离散化控制系统》PPT 课件
欢迎来到《离散化控制系统》PPT课件,通过本课程,您将深入了解离散化控 制系统的概念、应用和设计方法,以及控制器设计、性能分析和应用实例。 准备好开始学习吧!
概述Байду номын сангаас
什么是离散化控制系统?离散化控制系统是将连续时间系统转换为离散时间系统进行控制的方法。它在许多领 域都有广泛的应用,具有许多优势。
离散化控制系统的基础知识
在学习离散化控制系统之前,了解一些基础知识非常重要。这些知识包括采样定理、Z变换以及信号的时域和 频域表示。
离散化控制系统的设计方法
掌握离散化控制系统的设计方法是实现系统性能的关键。时域法设计、频域法设计以及非线性系统设计都是常 用的方法。
离散化控制系统的控制器设计
选择适合离散化控制系统的控制器是保证系统稳定和性能的重要因素。PID控制器设计、自适应控制器设计以 及鲁棒控制器设计都值得掌握。
自动控制原理第7章线性离散控制系统
![自动控制原理第7章线性离散控制系统](https://img.taocdn.com/s3/m/2bcd7a6e59fb770bf78a6529647d27284b73379f.png)
差分方程描述了系统在离散时间点的 行为,通过求解差分方程,可以预测 系统未来的输出。
状态方程
状态方程是描述线性离散控制系统动态行为的数学模型,其形 式为 X(k+1) = A*X(k) + B*U(k),其中X(k)表示在时刻k的系统 状态向量,U(k)表示在时刻k的控制输入向量,A和B是系统矩 阵。
自动控制原理第7章 线性离散控制系统
目录
CONTENTS
• 引言 • 线性离散控制系统的数学模型 • 线性离散控制系统的稳定性分析 • 线性离散控制系统的性能分析 • 线性离散控制系统的设计方法 • 线性离散控制系统的应用案例
01
引言
线性离散控制系统的定义与特点
定义
线性离散控制系统是指系统的动态行为由差分方程或离散状态方程描述的一类控制系统。
适性。
常见的智能家居控制系统包括智 能照明、智能安防、智能环境监
测等。
案例三:工业自动化控制系统设计
工业自动化控制系统是线性离散 控制系统的另一个重要应用领域, 主要用于实现生产过程的自动化
和智能化。
工业自动化控制系统通常采用分 布式控制结构,通过各种传感器、 执行器和主控制器实现对生产设
备的监测和控制。
离散控制系统的稳定性判据
劳斯-赫尔维茨稳定性判据
通过计算离散控制系统的传递函数的极点和零点,判断系统的稳定性。如果所有极点都位于复平面的左半部分,则系 统稳定;否则系统不稳定。
奈奎斯特稳定性判据
通过分析离散控制系统的频率响应,判断系统的稳定性。如果频率响应的相位曲线在-π~π范围内,则系统稳定;否则系 统不稳定。
系统实现
将设计好的控制器应用于实际系统中,并进 行实验验证。
离散控制系统设计的常用方法
状态方程
状态方程是描述线性离散控制系统动态行为的数学模型,其形 式为 X(k+1) = A*X(k) + B*U(k),其中X(k)表示在时刻k的系统 状态向量,U(k)表示在时刻k的控制输入向量,A和B是系统矩 阵。
自动控制原理第7章 线性离散控制系统
目录
CONTENTS
• 引言 • 线性离散控制系统的数学模型 • 线性离散控制系统的稳定性分析 • 线性离散控制系统的性能分析 • 线性离散控制系统的设计方法 • 线性离散控制系统的应用案例
01
引言
线性离散控制系统的定义与特点
定义
线性离散控制系统是指系统的动态行为由差分方程或离散状态方程描述的一类控制系统。
适性。
常见的智能家居控制系统包括智 能照明、智能安防、智能环境监
测等。
案例三:工业自动化控制系统设计
工业自动化控制系统是线性离散 控制系统的另一个重要应用领域, 主要用于实现生产过程的自动化
和智能化。
工业自动化控制系统通常采用分 布式控制结构,通过各种传感器、 执行器和主控制器实现对生产设
备的监测和控制。
离散控制系统的稳定性判据
劳斯-赫尔维茨稳定性判据
通过计算离散控制系统的传递函数的极点和零点,判断系统的稳定性。如果所有极点都位于复平面的左半部分,则系 统稳定;否则系统不稳定。
奈奎斯特稳定性判据
通过分析离散控制系统的频率响应,判断系统的稳定性。如果频率响应的相位曲线在-π~π范围内,则系统稳定;否则系 统不稳定。
系统实现
将设计好的控制器应用于实际系统中,并进 行实验验证。
离散控制系统设计的常用方法
自动控制原理第7章 离散控制系统
![自动控制原理第7章 离散控制系统](https://img.taocdn.com/s3/m/07bc07283169a4517723a3e3.png)
2013-7-16 12
需要指出,具有无穷大幅值和持续时间无穷小 的理想单位脉冲只是数学上的假设,在实际物理系 统中是不存在的。因此,在实际应用中,对理想单 位脉冲(面积为1)来说,只有讨论其面积,或强度才 有意义。式(7-3)就是基于这种观点,从矩形脉冲及 理想脉冲的面积来考虑的。 采样开关对连续信号x(t)进行采样后,其输出 的离散时间信号x*(t)可表示为
2013-7-16 20
7.2.3 信号的恢复
离散信号还原成连续信号时需使用的理想滤波 器在物理上是无法实现的。实际中广泛应用的滤波 器是保持器(或保持电路)。 信号恢复/保持就是将离散时间信号变成连续 时间信号。实现保持功能的器件称为保持器。保持 器是具有外推功能的元件,其外推作用表现为当前 时刻的输出信号是过去时刻离散信号的外推。保持 器在离散系统中的位臵应处在采样开关之后(图7.8)。
2013-7-16 3
因此在离散系统中,通过控制器对被控对象进 行控制的偏差信号e*(t)仍是离散信号。图7.1是离 散系统的方框图。图中两个采样开关的动作一般是 同步的,因此可等效地简化为图7.2的形式。其中离 散反馈信号b*(t)是由连续型的时间函数b(t)通过采 样而获得的。采样开关经一定时间T后闭合,每次闭 合时间为τ(τ<<T),如图7.3所示。
x(t )
x* (t )
x* (t )
T
x(t )
o
t
o
T
2T
3T
4T
t
(a)
ห้องสมุดไป่ตู้
(b) 图7.6 采样过程
(c)
2013-7-16
11
由图7.6(c),可写出脉冲序列x*(t)表达式为
x* (t ) x(0) t ) 1(t )] x(T )[1(t T ) 1(t T )] [1( x(kT )[1(t kT ) 1(t kT )] x(kT )[1(t kT ) 1(t kT )]
需要指出,具有无穷大幅值和持续时间无穷小 的理想单位脉冲只是数学上的假设,在实际物理系 统中是不存在的。因此,在实际应用中,对理想单 位脉冲(面积为1)来说,只有讨论其面积,或强度才 有意义。式(7-3)就是基于这种观点,从矩形脉冲及 理想脉冲的面积来考虑的。 采样开关对连续信号x(t)进行采样后,其输出 的离散时间信号x*(t)可表示为
2013-7-16 20
7.2.3 信号的恢复
离散信号还原成连续信号时需使用的理想滤波 器在物理上是无法实现的。实际中广泛应用的滤波 器是保持器(或保持电路)。 信号恢复/保持就是将离散时间信号变成连续 时间信号。实现保持功能的器件称为保持器。保持 器是具有外推功能的元件,其外推作用表现为当前 时刻的输出信号是过去时刻离散信号的外推。保持 器在离散系统中的位臵应处在采样开关之后(图7.8)。
2013-7-16 3
因此在离散系统中,通过控制器对被控对象进 行控制的偏差信号e*(t)仍是离散信号。图7.1是离 散系统的方框图。图中两个采样开关的动作一般是 同步的,因此可等效地简化为图7.2的形式。其中离 散反馈信号b*(t)是由连续型的时间函数b(t)通过采 样而获得的。采样开关经一定时间T后闭合,每次闭 合时间为τ(τ<<T),如图7.3所示。
x(t )
x* (t )
x* (t )
T
x(t )
o
t
o
T
2T
3T
4T
t
(a)
ห้องสมุดไป่ตู้
(b) 图7.6 采样过程
(c)
2013-7-16
11
由图7.6(c),可写出脉冲序列x*(t)表达式为
x* (t ) x(0) t ) 1(t )] x(T )[1(t T ) 1(t T )] [1( x(kT )[1(t kT ) 1(t kT )] x(kT )[1(t kT ) 1(t kT )]
自动控制原理第7章离散控制系统
![自动控制原理第7章离散控制系统](https://img.taocdn.com/s3/m/9beaf28e6037ee06eff9aef8941ea76e59fa4a7c.png)
差分方程描述了系统在离散时间点的行为,通过求解差分方程可 以预测系统未来的输出。
Z变换
01
Z变换是分析离散时间信号和系统 的有力工具,它将离散时间信号 或系统转化为复平面上的函数或 传递函数。
02
Z变换的基本思想是通过将离散时 间信号或系统进行无限次加权和 ,将其转化为一个复数域上的函 数或传递函数。
离散状态方程
离散状态方程是描述离散控制系统动 态行为的数学模型,它的一般形式为 $mathbf{dot{x}}(k) = Amathbf{x}(k) + Bu(k)$,其中 $mathbf{x}(k)$表示在时刻$k$的系 统状态向量,$u(k)$表示在时刻$k$ 的输入向量,$A$和$B$是系统的系 数矩阵。
稳态误差主要来源于系统本身的结构 和参数,以及外部干扰和测量噪声。
离散控制系统的动态响应分析
动态响应定义
动态响应是指系统在输入信号作 用下,系统输出信号随时间变化 的特性。
动态响应的描述方
式
动态响应可以通过系统的传递函 数、频率特性、根轨迹图等方式 进行描述。
优化动态响应的方
法
通过调整系统参数、改变系统结 构、引入反馈控制等方法,可以 优化系统的动态响应。
离散控制系统的仿真工具与实例
仿真工具介绍
离散控制系统的仿真工具用于模拟和测试系统的性能和稳定性。常见的仿真工具包括MATLAB/Simulink、 LabVIEW等。这些工具提供了丰富的数学函数库和图形化界面,方便用户进行系统建模和仿真。
仿真实例分析
通过具体的仿真实例,可以深入了解离散控制系统的性能和特点。例如,可以设计一个温度控制系统,通过调整 系统参数和控制算法,观察系统在不同工况下的响应特性和稳定性。通过对比不同方案,可以评估各种参数和控 制策略对系统性能的影响,为实际应用提供参考和依据。
Z变换
01
Z变换是分析离散时间信号和系统 的有力工具,它将离散时间信号 或系统转化为复平面上的函数或 传递函数。
02
Z变换的基本思想是通过将离散时 间信号或系统进行无限次加权和 ,将其转化为一个复数域上的函 数或传递函数。
离散状态方程
离散状态方程是描述离散控制系统动 态行为的数学模型,它的一般形式为 $mathbf{dot{x}}(k) = Amathbf{x}(k) + Bu(k)$,其中 $mathbf{x}(k)$表示在时刻$k$的系 统状态向量,$u(k)$表示在时刻$k$ 的输入向量,$A$和$B$是系统的系 数矩阵。
稳态误差主要来源于系统本身的结构 和参数,以及外部干扰和测量噪声。
离散控制系统的动态响应分析
动态响应定义
动态响应是指系统在输入信号作 用下,系统输出信号随时间变化 的特性。
动态响应的描述方
式
动态响应可以通过系统的传递函 数、频率特性、根轨迹图等方式 进行描述。
优化动态响应的方
法
通过调整系统参数、改变系统结 构、引入反馈控制等方法,可以 优化系统的动态响应。
离散控制系统的仿真工具与实例
仿真工具介绍
离散控制系统的仿真工具用于模拟和测试系统的性能和稳定性。常见的仿真工具包括MATLAB/Simulink、 LabVIEW等。这些工具提供了丰富的数学函数库和图形化界面,方便用户进行系统建模和仿真。
仿真实例分析
通过具体的仿真实例,可以深入了解离散控制系统的性能和特点。例如,可以设计一个温度控制系统,通过调整 系统参数和控制算法,观察系统在不同工况下的响应特性和稳定性。通过对比不同方案,可以评估各种参数和控 制策略对系统性能的影响,为实际应用提供参考和依据。
自动控制理论第七章
![自动控制理论第七章](https://img.taocdn.com/s3/m/27307a7f4afe04a1b171de15.png)
2020/5/29
第七章 离散化控制系统
25
自动控制理论
4、终值定理
设f(t)的Z变换为F(z),且F(z) 不含有z=1的二重及以上的极点 和单位圆外的极点,则F(t)的终值为
证:
lif( m t) lif( m n) T li (z m 1 ) F (z )
t
n
z 1
m
Z{f[(k1)T]f(kT)}lim {f(k1)Tf(kT)}zk mk0
第七章 离散化控制系统
12
自动控制理论 图7-10
图7-11
2020/5/29
第七章 离散化控制系统
13
自动控制理论
图7-8可知,相邻两频谱不重叠交叉的条件是
s 2max
香农采样定理
s 2max
s
图7-12
香农定理的物理意义是:采样角频率 s 若满足s 2max,则
f
* s
(t
)
就含有连续信号f(t)的全部信息,通过图7-11所示的理想滤
ZkF(z)
Z k
延迟环节
图7-17
2020/5/29
第七章 离散化控制系统
24
自动控制理论
3、超前定理
证:
k 1
Z [f(tk)T ]ZkF (z)Zk f(n)T z n
k 0
Z[ f (t kT)] f (nTkT)zn Zk f (nTkT)z(kn)
k0
k0
Zk[ f (kT)Zk f (T kT)Z(k1) ......]
2
S
Gh(
j)
2 S
sin(S)ej(S S
)
2020/5/29
第7章 离散系统控制理论 ppt课件
![第7章 离散系统控制理论 ppt课件](https://img.taocdn.com/s3/m/fb3106f5964bcf84b8d57b6f.png)
77..89
线性离散系统设计方法 MATLAB在离散系统分析中的应
用 21
7.3.1 Z变换的定义
离散序列{f(k)},k=0,1,2, …的Z变换
Z{f(k)}F(z) f(k)zk k0
f*(t)f(kT)(tkT)
F(z)F*(s)|S1lnz
T
n0
F*(s) f(kT)ekTs k0
22
24
7.3.2 Z变换的基本定理
(1) 线性定理
Z[a(ft)]a(F z)
Z [f 1 ( t) f2 ( t) ] Z [f 1 ( t) ] Z [f2 ( t) ]
(2) 滞后定理
1
Z[f(tm)T ]zm[F(z) f(k)T zk] km
Z[f(tm T)]zm F(z) f(t)0,t0
y (4 ) 2 y (3 ) 2 4 1 17
…...
19
7.2.4 差分方程的经典解法 1.奇次解 2.特解 3.全解
20
第7章 离散系统控制理论
7.1 信号的采样与保持
7.2 差分方程
7.3 Z 变换
7.4 Z传递函数
7.5 线性离散系统的稳定性分析
7.6 线性离散系统的暂态分析
7.7 线性离散系统稳态性能分析
Lf(t)ejkst
Tk
F*(s)T1kF(sjks)
8
3、采样定理
采样信号的频谱,及与连续信号频谱的关系
F * (j) T 1 F (j Fj*2 (js ) )T 1 T1F ( k j Fj (js ) T 1 jkF ( sj ) )T1F(jjs)
9
从采样信号中不失真地恢复出原来的连续信号
自动控制理论第七章精品文档
![自动控制理论第七章精品文档](https://img.taocdn.com/s3/m/9dc71d7dfc4ffe473268ab0a.png)
第七章 离散化控制系统
5
自动控制理论
第二节 信号的采样与复现
一、采样过程 把连续信号变成脉冲或数字序列的过程叫做采样,把采
样后的离散信号恢复为连续信号的过程称为信号的复现。
f (kT)
图7-5
2019/10/15
第七章 离散化控制系统
6
自动控制理论
图7-6
式中: f*(t)f(t)T(t)
若F (s)含有 S P 的一阶极点时,对应的留数为: Rls ipm [s(p)F(s)zzeTS]
若F (s)含有 S P 的q阶重极点时,对应的留数为:
R(q11)!limddqsq11[(sp)qF(s)zzeTS] sp
2019/10/15
第七章 离散化控制系统
f *(t) (t kT)
(7-1) ,KT —脉冲出现时刻
k
f*(t)f(kT)(tkT)
(7-2)
k
2019/10/15
第七章 离散化控制系统
7
自动控制理论
图7-7
考虑当t<0时,f(t)=0,则有
f*(t)f(kT)(tkT) k0
2019/10/15
k
2019/10/15
第七章 离散化控制系统
12
自动控制理论 图7-10
图7-11
2019/10/15
第七章 离散化控制系统
13
自动控制理论
图7-8可知,相邻两频谱不重叠交叉的条件是
s 2max
香农采样定理
s 2max
s
图-12
香农定理的物理意义是:采样角频率 s 若满足s 2max,则
25
自动控制理论
离散控制系统PPT课件
![离散控制系统PPT课件](https://img.taocdn.com/s3/m/4d6a9458844769eae109ed0b.png)
[e(i) 2e(i
e(i 1)] 1) e(i
2)]
中心
e(t
e(t )
)
1 T2
1 [e(i 2T [e(i 1)
1) e(i 1)] 2e(i) e(i
1)]
例7-3 试将PID控制器离散化
u(t
)
K
p
e(t
)
1 Ti
展开式
或② 或③
n
n
y(k) ai y(k i) bi x(k i)
i 1
i 1
n
n
y(k) bi x(k i) ai y(k i)
i0
i0
级数和式 计算机算式
2、与脉冲传递函数的关系
对②两边Z变换:
Y (z)(1 a1z1 a2 z2 an zn ) X (z)(b0 b1z1 b2 z2 bn zn )
1 0.2s
1
解:代入 s 2 z 1
T z 1
G(z)
2
z
12
1 0.2
2
z
1
1
T z 1
u(k)
u(k
1)
K
p e(k)
e(k
1)
T Ti
e(k )
Td e(k) 2e(k 1) e(k 2)
T
或整理为
u(k) u(k 1) b0e(k) b1e(k 1) b2e(k 2)
b0
K
p
第七章自动控制原理
![第七章自动控制原理](https://img.taocdn.com/s3/m/12daec1b2f3f5727a5e9856a561252d381eb2015.png)
采样定理给出了选择采样周期T的依据。
7.2.2 信号复现及零阶保持器
▪ 信号复现 将数字信号转换复原成连续信号的过程称信号复现。该装置称 为保持器或复现滤波器。
▪ 零阶保持器 零阶保持器是最简单也是工程中使用最广泛的保持器。零
阶保持器的输入输出特性可用下图描述。
e*(t)
eh(t)
e*(t) 零阶保持器 eh(t)
n0
n0
采样信号的拉氏变换
E * (s) L[e* (t)] e(nT )e nTS
n0
例 e(t)=eat,试写出e*(t)表达式。
解:e (t ) e anT (t nT ) n0
物理意义:可看成是单位理想脉冲串T (t) 被输入信号e(t)进行
调制的过程,如下图所示
在图中,T(t)为载波信号;e(t)为调制信号; e*(t)为
n0
z z 1
两端对z求导数,得
(n)z n1
n0
1 (z 1)2
两边同乘(-Tz),得单位斜坡信号的z变换
nT z n
Tz
,( z 1)
n0
(z 1)2
(5) 指数函数 e(t)=e-at(a为实常数〕,则
E( Z ) e anT z n n0
1 e aT z 1 e 2aT z 2 e 3aT z 3 (*)
(s ) s o s
1/ Ts Fs ()
o TS
t
s om s
3. 采样定理(香农定理)
如果采样器的输入信号最高角频率为ωmax, 则只有当采样频率ωs≥2ωmax,才可能从采样信号
中无失真地恢复出连续信号。
s 2 max
其中
s
:
《自动控制原理》第七章 离散控制系统
![《自动控制原理》第七章 离散控制系统](https://img.taocdn.com/s3/m/31cec029915f804d2b16c10b.png)
的拉氏变换为
1 即 | E ( j ) | | E ( j jks ) | T k
如图7-6所示
图7-6 采样信号频谱(s 2max 时)
图7-7 采样信号频谱(s 2max 时)
7.2.2 采样定理
如果被采样的连续信号 e(t ) 的频谱具有有限带宽,且频谱的 香农采样定理:
e* (t ) e(kT ) (t kT )
k 0
进行拉氏变换可得 E (s) L[e (t )] e(kT )e 得到以 z 为变量的函数 E ( z ),即
* * k 0
kTs
,引入一个新变量 z ,即
e* (t )
z eTs
E ( z ) E* ( s) e( kT ) z k
E (s) a 1 1 s( s a) s s a
然后对上式逐项求取拉氏反变换,得
e(t ) 1(t ) eat
根据求得的时间函数再逐项写出相应的z变换,得
z z z (1 e aT ) E( z) 2 aT z 1 z e z (1 e aT ) z e aT
k 0
对于零阶保持器,在任意时刻kT 输入单位脉冲信号 (t kT ) ,其单位脉冲响应 为一个幅值为1的矩形方波。如图7-9所示。
零阶保持器的频率特性为
图7-9 零阶保持器的时域特性 T
1 e jT Gh ( j ) T j sin 2 e j T 2
T
由拉氏反变换可得原时间函数: 直接对上式进行z变换,得
e(t ) Ai e pit
i 1
n
E( z)
i 1
自动控制原理(离散控制系统 )-PPT精选文档
![自动控制原理(离散控制系统 )-PPT精选文档](https://img.taocdn.com/s3/m/a738727bbcd126fff6050b15.png)
谱中的补充分量相互交叠在一起,采样器的输出信号将发生畸变, 无法再恢复到原来的连续信号的频谱。
图(c) 采样信号频谱 s < 2 h
由此可见,要想使连续信号不失真地从采样信号中恢复过来, 则必须满足条件:
s 2h
5、采样定理(Shannon定理)
Shannon定理:如果采样器的输入信号e(t)的频谱具有有限带宽,
(3)、信号保持器的特性 a、低通滤波特性;b、相角迟后特性;c、时间迟后特性。
7.3 Z变换理论 一、Z变换定义
1、直接定义
对于离散信号序列:
e * t e nT t n T e n T e 0 ,e 1 ,
n 0
定义它的Z变换为:
E Z e nT Z n e 0 e 1 T Z 1 e 2 T Z 2
由于连续信号 e ( t )的频谱 E( j)是单一的连续频谱,其最大角频率
为 h ,如图(a)所示。而采样信号的频谱则是以采样角频率为 s周 期的无穷多个频谱之和,当 s >2 h 时,则采样频谱如图(b)所示。
图(a) 连续信号频谱
图(b) 采样信号频谱 s >2 h
当 s <2 h 时,则采样频谱如下图(c)所示。此时, 采样频
n
n
0
enT tnT enT tnT
n
n0
习惯上认为e(t)只有在开始采样以后才有意义,因此, t < 0时的信号 为零,即 :
0
enTtnT0
n
故经过采样器出来的离散信号为 :
e*tenTtnT
n 0
其中,Z为复变量,且上式为无穷级数收敛,即|z-1|<1。
图(c) 采样信号频谱 s < 2 h
由此可见,要想使连续信号不失真地从采样信号中恢复过来, 则必须满足条件:
s 2h
5、采样定理(Shannon定理)
Shannon定理:如果采样器的输入信号e(t)的频谱具有有限带宽,
(3)、信号保持器的特性 a、低通滤波特性;b、相角迟后特性;c、时间迟后特性。
7.3 Z变换理论 一、Z变换定义
1、直接定义
对于离散信号序列:
e * t e nT t n T e n T e 0 ,e 1 ,
n 0
定义它的Z变换为:
E Z e nT Z n e 0 e 1 T Z 1 e 2 T Z 2
由于连续信号 e ( t )的频谱 E( j)是单一的连续频谱,其最大角频率
为 h ,如图(a)所示。而采样信号的频谱则是以采样角频率为 s周 期的无穷多个频谱之和,当 s >2 h 时,则采样频谱如图(b)所示。
图(a) 连续信号频谱
图(b) 采样信号频谱 s >2 h
当 s <2 h 时,则采样频谱如下图(c)所示。此时, 采样频
n
n
0
enT tnT enT tnT
n
n0
习惯上认为e(t)只有在开始采样以后才有意义,因此, t < 0时的信号 为零,即 :
0
enTtnT0
n
故经过采样器出来的离散信号为 :
e*tenTtnT
n 0
其中,Z为复变量,且上式为无穷级数收敛,即|z-1|<1。
自控原理离散控制系统课件
![自控原理离散控制系统课件](https://img.taocdn.com/s3/m/4bb8b5c1bdeb19e8b8f67c1cfad6195f312be8e7.png)
通过状态方程可以求解系统的 状态响应和输出响应,进而进 行系统分析和设计。
离散控制系统传递函数
传递函数是用于描述离散控制系 统输入输出关系的数学模型。
它通常表示为 G(z) = b0 + b1z^-1 + b2z^-2 + ... + bd*z^-d,其中 z 是复数变量
,bi 是已知系数。
传递函数可以用于分析系统的稳 定性、频率响应和系统性能等。
抗干扰性能定义
抗干扰性能是指系统在受到外部干扰信号作用时,系统能够保持 稳定输出的能力。
抗干扰性能的指标
主要包括干扰信号的类型、幅度、频率等。
提高抗干扰性能的方法
通过增强系统自身的稳定性、采用滤波技术、引入鲁棒控制等手段 提高抗干扰性能。
05
CATALOGUE
离散控制系统的设计方法
离散控制系统的设计原则与步骤
奈奎斯特判据
对于线性离散控制系统,如果系统的极点都位于Z平面的左半部分,且没有极点 在虚轴上,则系统是稳定的。
离散控制系统的稳定性分析方法
根轨迹法
通过绘制系统的根轨迹图,分析 系统的极点和零点分布,从而判 断系统的稳定性。
频率域分析法
通过分析系统的频率响应,判断 系统是否稳定。频率域分析法通 常使用劳斯-赫尔维茨判据或奈奎 斯特判据进行稳定性分析。
04
CATALOGUE
离散控制系统的性能分析
离散控制系统的稳态误差分析
稳态误差定义
稳态误差是控制系统在输入信号作用下,系统达到稳态后其输出 量与期望输出量之间的偏差。
稳态误差的来源
主要来源于系统本身的结构和参数设计,如系统增益、积分环节、 微分环节等。
减小稳态误差的方法
自动控制原理第七章线性离散系统的分析与校正 ppt课件
![自动控制原理第七章线性离散系统的分析与校正 ppt课件](https://img.taocdn.com/s3/m/d3591dccfe4733687e21aacf.png)
F(z)(1Tzz11)2 11z1 1e1Tz1
(TeT 1)z1(1eT TeT)z2
(1z1)2 1eTz1
A 3 (s 1 )F (s )s 1 1
栗忍 83#D103
7.1.3、 z变换-留数法
若已知连续函数f(t)的拉氏变换式F(s)及全部极点si,则 f(t)的z变换可用留数计算法求取,即:
n
f (t) Aiesit i1
栗忍 83#D103
7.1.2、 z变换-部分分式法
n
f (t) Aiesit i1
➢对上式中的每一项,都可以利用指数函数的z变换直接写 出它所对应的z变换式,这样就得到了F(z)如下:
指数函数z变换 F(z)Z[ea] t zzeaT
n
F(s)
Ai
i1 ssi
栗忍 83#D103
7.1.2、 z变换-部分分式法
n
F(s)
Ai
i1 ssi
例:已知函数f(t)的拉氏变换如下式所示,求f(t)的z变换。
F(s)
1 s2(s1)
解: F(s)s2(s11)sA 2 1A s2sA 31
A 1s2 F (s)s 0 1
F(s)s12 1ss11
A 2d ds s2F (s)s0(s 1 1 )2s0 1
s
a
1
s(sa)1esTz1s0
(sa)
a
1
s(sa)1esTz1sa
1 1 z 1 1 e 1 az T 1(1 (z 1 1 )e 1 ( a e )T z a 1 z T 1 )
栗忍 83#D103
7.1.3、 z变换-留数法
例:已知
1 1 11
自动控制原理07 课件
![自动控制原理07 课件](https://img.taocdn.com/s3/m/56cc604ef524ccbff02184b9.png)
如果采用采样控制方式,可在偏差信号和执行电机之间加装一个开关,使其每 隔较长时间闭合一次,且闭合时间相对很短。当开关闭合时,系统根据偏差闭环控 制电机转动,以此来调节炉温,而当开关断开时,电机停止转动。由于闭环时间很 短,开环传递系数可以取较大值,使系统在保持动态性能的同时提高稳态控制精度。
由此可知,对连续对象进行采样控制时,必须将连续信号变为离散时间 上的脉冲序列信号。这种将连续信号变为脉冲序列信号的过程称为采样过程, 简称采样。
7.2 信号的采样和保持
7.2.1 采样过程
采样过程如图所示。连续信号 f (t)加在采样开关一端,采样开关以一定的 规律开闭,在其另一端便得到采样信号 f (t) 。
采样开关每次闭合时间极短,可以认为是瞬间完成。开关闭合一次就可认 为得到连续信号 e(kT ) 某一时刻的值 e(t) 。这样的采样开关称为理想采样开关, 以下所说的采样开关都是指理想采样开关。
k 0
F (s) f (kT )ekTs
k 0
对 f (t) f (t)T (t) 进行拉氏变换,可以得到另一形式的采样信号拉氏变换表
达式。因为 (t)是周期函数,所以可展开为复数形式的傅里叶级数,即
T (t)
ck e jkst
其中, ck
可由下式计算;s
k
为采样角频率,且
s
2π T
的传递函数为
Gh
(s)
1 s
1 eTs s
1 eTs s
则其频率特性为
Gh
(
j)
1
e jT
j
1
e2
jT
1 e2
jT
j
1 jT
e2
T
sin
T
由此可知,对连续对象进行采样控制时,必须将连续信号变为离散时间 上的脉冲序列信号。这种将连续信号变为脉冲序列信号的过程称为采样过程, 简称采样。
7.2 信号的采样和保持
7.2.1 采样过程
采样过程如图所示。连续信号 f (t)加在采样开关一端,采样开关以一定的 规律开闭,在其另一端便得到采样信号 f (t) 。
采样开关每次闭合时间极短,可以认为是瞬间完成。开关闭合一次就可认 为得到连续信号 e(kT ) 某一时刻的值 e(t) 。这样的采样开关称为理想采样开关, 以下所说的采样开关都是指理想采样开关。
k 0
F (s) f (kT )ekTs
k 0
对 f (t) f (t)T (t) 进行拉氏变换,可以得到另一形式的采样信号拉氏变换表
达式。因为 (t)是周期函数,所以可展开为复数形式的傅里叶级数,即
T (t)
ck e jkst
其中, ck
可由下式计算;s
k
为采样角频率,且
s
2π T
的传递函数为
Gh
(s)
1 s
1 eTs s
1 eTs s
则其频率特性为
Gh
(
j)
1
e jT
j
1
e2
jT
1 e2
jT
j
1 jT
e2
T
sin
T
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7.1.1 采样控制系统
一般来说,采样控制系统是对传感器所采集的连续信号在某些规定的时间 上取值,然后通过对这些值的比较、计算和输出,来达到控制目标的系统。 采样控制系统结构构成:主要由采样器、数字控制器、保持器、执行器、
被控对象和测量变送器构成,如图7-1所示。
图7-1 采样控制系统方框图
1.信号采样
1.A/D转换器
A/D转换器是把连续的模拟信号转换为离散数字信号的装置。A/D转换包括 采样过程和量化过程。 采样过程 是每隔 T秒对连续信号 e(t) 进行一次采样,得到采样信号e(t)。
量化过程 是计算机中任何数值都用二进制表示,因此,幅值上连续的离散 信号e(t) 须经过编码表示成最小二进制数的整数倍,成为离散数字 信号,此过程称为量化过程。
在采样控制系统中,把连续信号 e(t) 转化为脉冲序列 e(t) 的过程称为采样。 如图7-2所示。
T —采样周期 fs 1/ T —采样频率 s 2 fs 2 / T —采样角频率
2.信号复现
图7-2 采样过程
在采样控制系统中,把脉冲序列转变为连续信号的过程称为信号复现。实
现复现过程的装置称为保持器。
相当于理想单位脉冲发生器的作用,通过它将连续信号 e(t) 调制成脉冲序列。
从频率特性的角度看: 假设连续信号e(t) 的频率特性为
如图7-5所示。
e( j) e(t)e jtdt
,该信号的频谱| E( j) |
图7-5 连续信号频谱
离散信号
e (t )
的拉氏变换为
E(s)
1 T
E(s
➢ 包括 采样控制系统:系统中的离散信号是脉冲序列形式的离散系统, 称为采样控制系统或脉冲控制系统。 ➢ 数字控制系统:把数字序列形式的离散系统,称为数字控制系 统或计算机控制系统。
注:在理想采样及忽略量化误差情况下,数字控制系统近似于采样控制 系统,将它们统称为离散系统。 这使得采样控制系统与数字控制系统的分析与校正在理论上统一。
k
jks )
e(t) 的傅立叶变换为
E ( j) 1 E( j T k
jks )
即
| E( j) | 1 T
| E( j
k
jks ) |
如图7-6所示
图7-6 采样信号频谱(s 2max 时) 图7-7 采样信号频谱(s 2max 时)
7.2.2 采样定理
香农采样定理:如果被采样的连续信号 e(t) 的频谱具有有限带宽,且频谱的 最高角频率为 max ,则只要采样角频率s 满足:s 2max 或采样频率 fs 满足:fs 2 fmax 则通过理想滤波器,由采样得到 的离散信号能够可以不失真地恢复为原连续信号。
域和频域分析方法和原则。
教学难点
离散时间函数的数学表达式及采样定理, 线性常系数差分方程与脉冲传递函数,采 样控制系统的时域分析,采样控制系统的 频域分析。
概述:
➢ 近年来,随着脉冲技术、数字式元器件、数字计算机,特别是微处理器 的迅速发展,数字控制器在许多场合取代了模拟控制器,比如微型数字 计算机在控制系统中得到了广泛的应用。离散系统理论的发展是非常迅 速的。 因此,深入研究离散系统理论,掌握分析与综合数字控制系统的基础 理论与基本方法,从控制工程特别是从计算机控制工程角度来看,是迫 切需要的。
采样定理给出了采样频率下限的选取规则,对于采样频率的上限,要依据易 实现性和抗干扰性来统一确定。
7.2.3 信号恢复 1.零阶保持器
零阶保持器是工程实践上最常用的一种保持器,它把采样时刻 kT 的采样
并介绍最少拍系统的设计方法。
➢ 最后介绍如何利用MATLAB进行线性离散系统的分析。
7.1 离散控制系统的基本概念
1.连续系统:如果控制系统中的所有信号都是时间变量的连续函数,也就 是说,这些信号在全部时间上都是已知的,则这样的系统称为 连续时间系统,简称连续系统。
2.离散系统:如果控制系统中有一处或几处信号是脉冲序列或数码,则这样 的系统称为离散时间系统,简称离散系统。
最简单的保持器是零阶保持器,它将脉冲序列 e(t) 复现为阶梯信号 eh (t) 如图7-3所示。
图7-3 信号复现过程
7.1.2 数字控制系统
数字控制系统是一种以数字计算机为控制器去控制具有连续工作状态的 被控对象的闭环控制系统。其原理方框图如图7-4所示。
图7-4 数字控制系统方框图
过程分析:A/D转换器将连续信号转换成数字序列,经数字控制器处理后生 成离散控制信号,再通过D/A转换器转换成连续控制信号作用于 被控对象。
2.D/A转换器
D/A转换器是把离散的数字信号转换为连续模拟信号的装置。包括解码过程 和复现过程。 解码过程就是把离散数字信号转换为离散的模拟信号。 复现过程就是通过保持器,将离散模拟信号复现为连续模拟信号。
7.2 信号的采样与保持 7.2.1 采样过程及其数学描述
由图7-2可写出脉冲序列e(t) 的表达式为
➢ 离散系统与连续系统相比,既有本质上的不同,又有分析研究方法的相 似性。利用z变换法研究离散系统,可以把连续系统中的许多概念和方 法,推广应用于离散系统。
本章内容:主要介绍线性离散系统的分析方法。
➢ 首先给出信号采样和保持的数学描述。 ➢ 然后介绍z变换理论与性质以及脉冲传递函数。 ➢ 接着研究线性离散系统稳定性、稳态误差、动态性能的分析方法,
e(t) e(0)[1(t) 1(t )] e(T )[1(t T ) 1(t T )]
e(kT )[1(t k) 1(t kT )]
k 0
式(7-2)也可写作 e(t) e(t) (t kT )
。
k 0
因此,采样过程从物理意义上可以看作是脉冲调制过程。此时,采样开关
第7章 离散控制系统
教学重点
了解线性离散系统的基本概念和基本定理,把握 线性连续系统与线性离散系统的区别与联系;
熟练掌握Z变换的方法、Z变换的性质和Z反变换; 了解差分方程的定义,掌握差分方程的解法; 了解脉冲传递函数的定义,熟练掌握开环与闭环
系统脉冲传递函数的计算方法; 与线性连续系统相对应,掌握线性离散系统的时
