智能人行通道闸系统设计方案北京派茨在线科技有限公司Bjing Partsonline Technology CO.Ltd.一、概述三辊闸、摆闸、翼闸是人行通道的现代化控制设备，用于人员出、入口需要进行控制的地方，如智能小区、饭堂、宾馆、博物馆、体育馆、俱乐部、地铁、车站、码头等场所。

三辊闸、摆闸、翼闸的使用可以使人流井然有序。

三辊闸、摆闸、翼闸与智能卡、指纹、条码等身份识别系统设备结合使用，便构成智能门禁通道控制系统；它与计算机、门禁、考勤、收费管理、门票系统等软件结合使用，便构成智能通道闸综合管理系统，可以实现门禁、考勤、消费、售票、限流等功能。

本通道闸管理系统是智能一卡通系统的一部分，设置于小区、工厂、智能大厦、食堂等通道处，可以完成员工持卡通行管制、上下班考勤、就餐等各种管理功能。

●系统运行环境安装环境为大型现代化智能小区，要求针对小区大门处的进出人员进行管理，同时方便手推车人员的进出控制。

要求小区人员进出必须刷卡，经系统自动验证后方可进出，系统可自动记录人员进出资料及时间，方便统计查询。

●设计思路根据现场的要求，结合本公司多年的智能小区系统设计经验，设计采用智能通道闸结合射频卡技术，实现人员进出刷卡通行。

计划在小区大门处出入口各设一台智能摆闸1台，双向进出控制，即美观豪华又起到人员进出控制的功能。

系统配合智能卡身份验证设备，该设备全部内置安装，并与管理电脑联网，系统可对进出人员进行24小时监控管理，并方便将来的维和护扩展。

本系统主要包括：前端智能通道闸，前端内置身份识别系统设备，中间通讯及管线设备，后台软件及管理发卡系统，后台电脑及打印设备（自配）等几部分。

系统设计主要依据项目建设的总要求，利用现代计算机网络通信及大型数据库为技术基础，基于Windows管理平台建立统一的大楼“一卡通”综合管理系统。

在系统设计时，硬件设备的选择和物理链路的建立尽量考虑了目前最先进和通用的设备、最大程度上保证了系统项目建设的后续可维护性和相当长的一段时期内的先进性。

从可靠性和安全性设计出发，考虑系统功能时采用模块化的设计方法，每个子系统的软硬件保持较大的冗余度。

模块化的设计便于根据项目需要量体裁衣，保证系统资源的充分利用，又保证了系统的开放性和可扩展性，并且整个系统可作为一个子系统，通过中心服务器成为Internet的一个节点与其它系统可方便地进行数据交换。

冗余度使系统运行于一个较为宽松的环境，确保系统在要求不高的环境条件下正常运行，某部分出现问题而不会影响其它子系统的正常运行，即使在网络电缆某处有断损时，系统仍可继续工作并告警。

1.1 系统设计原则GB4706.1-1998家用和类似用途电器的安全通用要求；GB/T14536.1-1998家用和类似用途电自动控制器通用要求；GB/T14536.13-1996家用和类似用途电自动控制器电动门锁的特殊要求的规定；ISO 10536和ISO 15693国际标准《智能建筑设计标准》DBJ08－47－95《民用建筑电气设计规范》JGJ/T16-92《中国电气装置安装工程施工及验收标准》GBJ232-82局域网IEEE 802.X规约；TCP/IP协议；《软件工程国家标准》；《信息技术设备的安全标准》GB 4943-20011.2 系统设计目标⏹采用目前世界上先进的非接触IC卡技术，读写操作安全可靠；⏹充分利用大楼网络资源，共享基于以太网的网络平台资源；⏹建立统一的数据库管理系统；操作系统采用WinNT核心做为管理平台；⏹追求先进，注重实用、科学、经济及合理性；⏹保障系统的安全、简捷、功能齐全；⏹充分考虑系统的可扩展性及易维护性。

⏹方便工作人员工作，保障大楼安全；⏹改善工作环境，提高工作和管理效率，节省资源，增加附加值。

⏹提高服务质量。

⏹对IC卡的权限进行控制，使相关功能系统可各自独立运行，又能集中管理。

卡的发行能集中发行。

即在投入使用时，将其各种使用权限一次性赋予卡片，并将权限下载到各个子系统管理电脑。

⏹智能卡管理系统应能与不同应用系统对接，以实现数据共享、技术整合、系统互动。

⏹方便工作人员工作，保障大楼安全⏹实现工作人员整个大楼内一卡通全部通行，宾客酒店活动范围内一卡通通行1.3 感应技术选择现代信息识别技术的发展是现代科技发展中最活跃的一部分，自从条码识别技术诞生以来，先后出现了磁条读写技术、接触式IC卡读写技术、光电卡读写技术，每一种新技术的诞生都是社会需求和科技进步的成果，都会给人民生活带来极大便利，但他们又都存在或多或少的局限性，如存储量少、使用寿命短、受环境影响而读写困难等。

80年代末世界上出现了非接触式智能卡读写技术，它基于电磁感应原理，无需物理接触即可完成信息读写和控制，读写所需瞬间能量由读写器提供。

它经历了近十年的不断发展和完善，日趋成熟，在实际应用中，这种非接触IC技术正逐渐取代接触式IC技术，已被大多商家和用户采用。

本系统可采用EM、MIFARE、TI、HID、MOTOROLA等常用感应技术卡来实现一卡通。

根据设计要求和实际情况，经过反复论证，从经济角度出发，本设计采用EM射频识别技术。

二、功能特点2.1 系统结构智能通道管理系统主要由计算机/打印机、智能读卡部分、智能通道闸、智能卡及管理软件等组成。

计算机与智能三辊闸之间采用RS485总线结构通讯，通讯距离可达1.2KM，单台计算机可接255个单向智能三辊闸。

智能三辊闸，既可联网运行，又可脱机运行。

系统拓扑图。

管理计算机2.2 系统优势摆闸智能管理系统是采用非接触式智能技术，研制开发的智能系统，与其它系统相比较，其优势在于：智能IC卡：系统采用非接触式智能卡，又称射频卡，成功的解决了一卡多用、保密、无磨损、操作简便等多种问题，大大提高了系统的实用性。

扩容方便：计算机与智能摆闸采用RS485总线通讯，因此扩容方便。

即当安装了相应的控制系统后，根据需要，若须增加智能摆闸数量，硬件仅须增加相应的智能摆闸，软件对新增设备进行设置即可。

脱机运行：智能摆闸不仅可与计算机连网运行，而且还可以脱机工作。

智能摆闸根据系统下载的参数，自动判断IC卡是否有效，决定是否开闸，并把开闸记录存于存储器中。

可随意配用智能读卡部分，采用光学原理控制转轴转动，对所接收的信号延时没有要求，转过后立即复位；断电落杆/手动落杆可选。

控制主办带有RS485通讯接口，可扩展成通过软件直接控制摆闸工作，便于大型通道系统集中统一管理和控制。

具有计数功能，通过外接条屏显示可方便管理人流量。

2.3 系统功能特点1) 方便快捷读卡进出，一挥而就。

用授权的IC卡，在智能摆闸读写器前一晃，即可完成摆闸开闸放行及收费记录工作，读卡无方向性，读写时间0.1秒，方便快捷。

2) 安全保密采用后台或本地验证，授权发行，身份的唯一性，即卡仅能在本系统适用，安全保密。

3) 可靠性卡射频感应，稳定可靠，自身具判断、思考能力。

4) 灵活性系统可灵活设置进出管制人员权限、时间段控制、持卡人的有效性及黑名单挂失、增加卡等功能。

5) 多用性通过授权，用户卡可用于停车、考勤、门禁、巡更、消费等“一卡通”管理，轻松实现一卡多用。

6) 简单性安装容易、接线简单，软件全中文界面，操作方便。

2.4 安全机制⏹卡具有绝对唯一ID号和加密读写区间，无法仿制或购买；⏹在消费应用中，采用数据库实时管理，数据绝对一致；⏹完善的授权、消权、挂失、回收、作废机制；⏹软件硬、软加密措施保障卡片的制作发行按级别由专人执行；2.5 身份验证身份验证贯穿于每个子系统中，主要应用在人员管理及统计、考勤系统、查询系统、消费系统、巡更系统以及各种出入通行等。

各系统主要快速准确识别人员身份，有利于办理各种手续及考核和所有信息的查询，对重要场所的人员出入控制，确保无无关人员进入，同时配合权限设置使人员能按时段、日期分别控制进入相应的场所，如果出现非法进入则在相应的系统终端报警并抓拍图像或切换画面，同时通过蜂鸣器发出警告声音，工作人员则采取相应措施，达到智能控制的目的。

三、系统软硬件介绍3.1 智能读卡部分智能读卡部分主要由射频读卡器、控制器组成，主要功能为读取用户卡的信息，辨别卡的合法性，同时发出是否开闸的指令。

(1) 读写器的主要技术指标●CPU：AT89C52，8K EEPROM●射频载设频率：125KHz●射频卡读写操作有效范围：100mm●通讯接口：标准485接口/标准232接口●数据传输率：9600 bit/s●访问射频卡通讯速率：106K bit/s●单电源供电12V●安全性：三次相互认证（ISO/IEC DIS9798-2）通讯过程中所有数据均加密，以防止信号截取传输密码，写保护●典型处理时间：典型交易过程＜100ms●工作温度：-15℃～+70℃●环境湿度：10%～90%(2) 控制器主要技术指标●采用门禁控制主机，可控制单向或双向读卡通行。

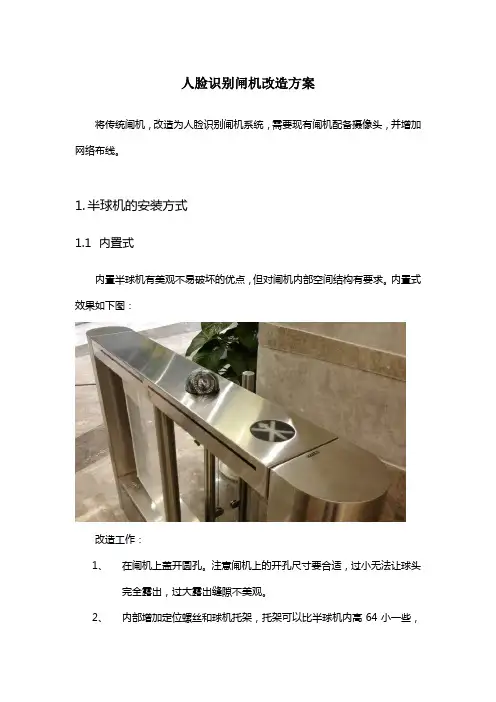

●可接2个读卡器（兼容HID、Motorola等各种品牌的标准Wiegand-26格式读卡器）●可控制两个门的单进或一个门的进出控制，可实现反潜回功能●二组电锁继电器及一组报警电平信号输出●出门按钮受时区控制●管理3000张有效卡，脱机存储10000条出入记录●具有门无故开启报警、门开延时报警功能，脱机可存储100条报警记录●可设16种时区、每个时区按周计划设置、每天最多可设四个时段●定时自动开/关门、遥控开/关门●RS485通讯，19200bps，最多可接64个控制器（128个可选）●通过不同的应用软件，可兼做考勤机、巡更控制器●外形小巧美观，带通讯及电源指示灯●插拔式接线座，安装方便3.2智能人脸识别系统一、人脸识别系统简介人脸识别，一种基于人的脸部特征信息进行身份认证的生物特征识别技术。

近年来，随着欧美发达国家人脸识别技术开始进入实用阶段后，人脸识别迅速成为近年来全球的一个市场热点，它具有如下显著优点：·非接触，智能交互，用户接受程度高。

·直观性突出，符合人“以貌识人”的认知规律。

·适应性强，不易仿冒，安全性好。

·摄像头的大量普及，易于推广使用。

综上所述，人脸识别被人们称为最自然、最直观的一种生物特征识别技术。

可以广泛应用于公安、安全、海关、金融、军队、机场、边防口岸、安防等多个重要行业及领域，以及智能门禁、门锁、考勤、手机、数码相机、智能玩具等民用市场，具有广阔的市场应用前景。

目前的人脸识别技术，分为二维人脸识别、三维人脸识别两大类。

二维人脸识别是基于人脸平面图像的，但实际上人脸本身是三维的，人脸平面图像只是三维人脸在一个平面上的投影，在这个过程中，必然会丢失一部分信息，因此，二维人脸识别性能的进一步提升，一直受到环境光线、姿态、表情等因素的不利影响。

三维人脸识别是基于三维人脸图像的，从理论上讲具备一些三维图像信息的技术优势，但一直存在采集设备昂贵，采集系统复杂，存储度高，人脸重建算法很复杂，识别速度较慢等缺点。
